电缆固定夹固定范围

电缆固定夹的使用说明以及电缆固定的部位和要求电缆固定夹简介电缆夹具，又称电缆固定夹具，是一种电缆敷设、安装后用来固定电缆，使电缆占有正确的位置，防止因外力或自重导致电缆产生移动的专用夹具！通过电缆夹具的固定，确保敷设后的电缆排列整齐，不出现交叉排列现象，而且能够防止涡流损耗产生。

是一种新型、美观实用的电缆固定佳品。

电缆固定夹电缆夹具产品已经广泛应用于楼宇分支电缆、阻燃电缆、耐火电缆、隧道电缆、矿用电缆、风能电缆、输配电高压电缆及布线等的固定。

部分情况下，电缆夹具可以完全替代电缆桥架使用。

电缆固定夹的制作工艺电缆固定夹，是采用电气和机械性能俱佳的TESHU阻燃型材料经特殊工艺加工而成，由上、下两部分组合而成。

最新型电缆固定夹，是一种电缆敷设、安装后用来固定电缆，使电缆占有正确的位置，防止因外力或自重导致电缆产生移动的专用夹！通过电缆固定夹的固定，确保敷设后的电缆排列整齐，不出现交叉排列现象，而且能够防止涡流损耗产生。

该产品已经广泛应用于建筑内低压电缆、多芯预分支电缆、高压电缆、矿用电缆、风能电缆、单根电缆的安全固定以及楼宇分支电缆、阻燃电缆、耐火电缆、隧道电缆、矿用电缆、风能电缆、输配电高压电缆及布线等的固定。

电缆夹具可以替代电缆桥架使用。

电缆固定夹的作用以及相关规定电缆夹具固定作用是将电缆的重量和因热胀冷缩产生的热机械力分散到各个夹具上得到释放，使电缆免受机械损伤，对于夹头的固定，不同环境条件有不同的方法，电缆主要敷设在隧道内，采用的蛇形敷设方法，因此电缆必须采用挠性固定方法，这是因为高压交联聚乙烯大截面电缆，当环境温度和负荷电流变化时，电缆热胀冷缩产生的热机械力较大，这种热机械力如集中在某个局部，将会造成电缆损伤。

根据《电力工程电缆设计规范))) (GB50217一2007),固定电缆用部件应符合下列规定:(1)除交流单芯电力电缆外，可采用经防腐处理的扁钢制夹具、尼龙扎带或镀塑金属扎带。

强腐蚀环境，应采用尼龙扎带或镀塑金属扎带。

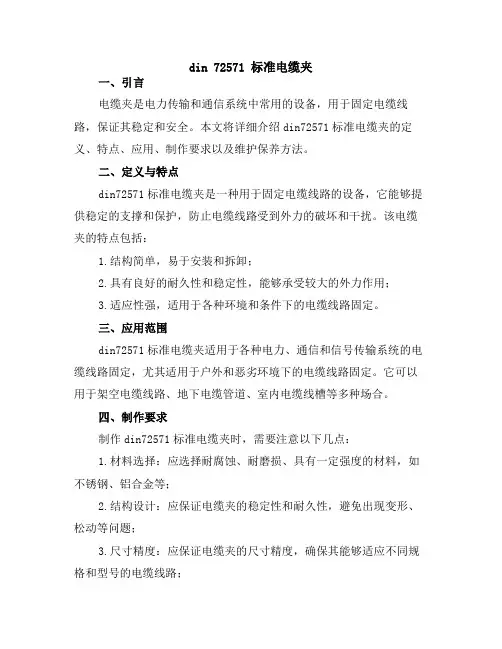

din 72571 标准电缆夹一、引言电缆夹是电力传输和通信系统中常用的设备，用于固定电缆线路，保证其稳定和安全。

本文将详细介绍din72571标准电缆夹的定义、特点、应用、制作要求以及维护保养方法。

二、定义与特点din72571标准电缆夹是一种用于固定电缆线路的设备，它能够提供稳定的支撑和保护，防止电缆线路受到外力的破坏和干扰。

该电缆夹的特点包括：1.结构简单，易于安装和拆卸；2.具有良好的耐久性和稳定性，能够承受较大的外力作用；3.适应性强，适用于各种环境和条件下的电缆线路固定。

三、应用范围din72571标准电缆夹适用于各种电力、通信和信号传输系统的电缆线路固定，尤其适用于户外和恶劣环境下的电缆线路固定。

它可以用于架空电缆线路、地下电缆管道、室内电缆线槽等多种场合。

四、制作要求制作din72571标准电缆夹时，需要注意以下几点：1.材料选择：应选择耐腐蚀、耐磨损、具有一定强度的材料，如不锈钢、铝合金等；2.结构设计：应保证电缆夹的稳定性和耐久性，避免出现变形、松动等问题；3.尺寸精度：应保证电缆夹的尺寸精度，确保其能够适应不同规格和型号的电缆线路；4.表面处理：应进行适当的表面处理，如喷漆、镀锌等，以延长其使用寿命。

五、维护保养为了确保din72571标准电缆夹的正常使用和寿命，需要进行定期的维护保养，包括：1.定期检查电缆夹的紧固情况，确保其稳定性和可靠性；2.定期清洗电缆夹表面，保持其清洁和干燥；3.发现损坏或磨损及时进行维修或更换；4.定期进行安全检查，确保其符合安全标准和使用规范。

六、总结din72571标准电缆夹是一种具有优异性能和适用性的设备，适用于各种环境和条件下的电缆线路固定。

在制作和使用过程中，需要严格遵守相关标准和规范，以确保其质量和安全性能。

同时，进行定期的维护保养也是延长其使用寿命的重要措施。

电缆固定夹的使用说明以及电缆固定的部位和要求电缆固定夹简介电缆夹具，又称电缆固定夹具，是一种电缆敷设、安装后用来固定电缆，使电缆占有正确的位置，防止因外力或自重导致电缆产生移动的专用夹具！通过电缆夹具的固定，确保敷设后的电缆排列整齐，不出现交叉排列现象，而且能够防止涡流损耗产生。

是一种新型、美观实用的电缆固定佳品。

电缆固定夹电缆夹具产品已经广泛应用于楼宇分支电缆、阻燃电缆、耐火电缆、隧道电缆、矿用电缆、风能电缆、输配电高压电缆及布线等的固定。

部分情况下，电缆夹具可以完全替代电缆桥架使用。

电缆固定夹的制作工艺电缆固定夹，是采用电气和机械性能俱佳的TESHU阻燃型材料经特殊工艺加工而成，由上、下两部分组合而成。

最新型电缆固定夹，是一种电缆敷设、安装后用来固定电缆，使电缆占有正确的位置，防止因外力或自重导致电缆产生移动的专用夹！通过电缆固定夹的固定，确保敷设后的电缆排列整齐，不出现交叉排列现象，而且能够防止涡流损耗产生。

该产品已经广泛应用于建筑内低压电缆、多芯预分支电缆、高压电缆、矿用电缆、风能电缆、单根电缆的安全固定以及楼宇分支电缆、阻燃电缆、耐火电缆、隧道电缆、矿用电缆、风能电缆、输配电高压电缆及布线等的固定。

电缆夹具可以替代电缆桥架使用。

电缆固定夹的作用以及相关规定电缆夹具固定作用是将电缆的重量和因热胀冷缩产生的热机械力分散到各个夹具上得到释放，使电缆免受机械损伤，对于夹头的固定，不同环境条件有不同的方法，电缆主要敷设在隧道内，采用的蛇形敷设方法，因此电缆必须采用挠性固定方法，这是因为高压交联聚乙烯大截面电缆，当环境温度和负荷电流变化时，电缆热胀冷缩产生的热机械力较大，这种热机械力如集中在某个局部，将会造成电缆损伤。

根据《电力工程电缆设计规范))) (GB50217一2007),固定电缆用部件应符合下列规定:(1)除交流单芯电力电缆外，可采用经防腐处理的扁钢制夹具、尼龙扎带或镀塑金属扎带。

强腐蚀环境，应采用尼龙扎带或镀塑金属扎带。

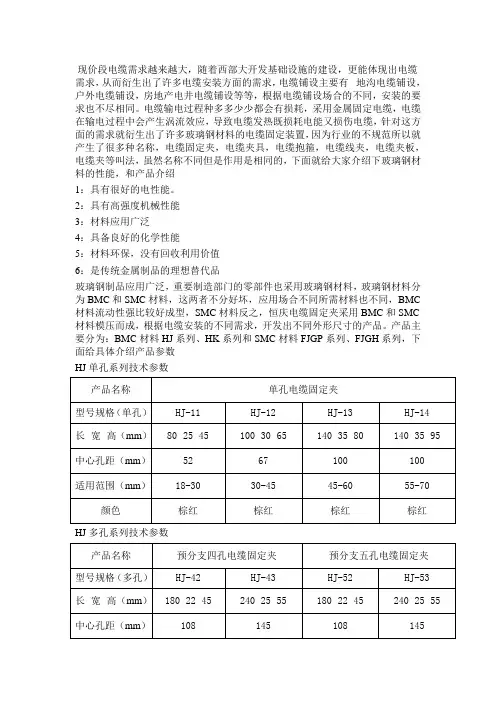

现价段电缆需求越来越大，随着西部大开发基础设施的建设，更能体现出电缆需求，从而衍生出了许多电缆安装方面的需求，电缆铺设主要有地沟电缆铺设，户外电缆铺设，房地产电井电缆铺设等等，根据电缆铺设场合的不同，安装的要求也不尽相同。

电缆输电过程种多多少少都会有损耗，采用金属固定电缆，电缆在输电过程中会产生涡流效应，导致电缆发热既损耗电能又损伤电缆，针对这方面的需求就衍生出了许多玻璃钢材料的电缆固定装置，因为行业的不规范所以就产生了很多种名称，电缆固定夹，电缆夹具，电缆抱箍，电缆线夹，电缆夹板，电缆夹等叫法，虽然名称不同但是作用是相同的，下面就给大家介绍下玻璃钢材料的性能，和产品介绍1：具有很好的电性能。

2：具有高强度机械性能3：材料应用广泛4：具备良好的化学性能5：材料环保，没有回收利用价值6：是传统金属制品的理想替代品玻璃钢制品应用广泛，重要制造部门的零部件也采用玻璃钢材料，玻璃钢材料分为BMC和SMC材料，这两者不分好坏，应用场合不同所需材料也不同，BMC材料流动性强比较好成型，SMC材料反之，恒庆电缆固定夹采用BMC和SMC材料模压而成，根据电缆安装的不同需求，开发出不同外形尺寸的产品。

产品主要分为：BMC材料HJ系列、HK系列和SMC材料FJGP系列、FJGH系列，下面给具体介绍产品参数HJ单孔系列技术参数产品名称单孔电缆固定夹型号规格（单孔）HJ-11HJ-12HJ-13HJ-14长×宽×高（mm）80×25×45100×30×65140×35×80140×35×95中心孔距（mm）5267100100适用范围（mm）18-3030-4545-6055-70颜色棕红棕红棕红棕红HJ多孔系列技术参数产品名称预分支四孔电缆固定夹预分支五孔电缆固定夹型号规格（多孔）HJ-42HJ-43HJ-52HJ-53长×宽×高（mm）180×22×45240×25×55180×22×45240×25×55中心孔距（mm）108145108145适用截面（mm2）50-150185-30050-150185-240颜色棕红棕红棕红棕红FJGP三芯系列技术参数型号固定范围螺杆中心距长宽紧固螺栓机械强度FJGP-140-6018022080M10×11055000Nm FJGP-260-8018022080M12×12055000Nm FJGP-380-10025029080M12×13048000Nm FJGP-4100-12029033080M12×14048000Nm FJGH单芯系列技术参数型号固定范围螺杆中心距长宽紧固螺栓机械强度FJGH-140-6510013060M10×14065000Nm FJGH-265-8513016580M12×15065000Nm FJGH-385-10014518080M12×17065000Nm FJGH-4100-12016020080M12×21065000Nm西安恒庆机电科技有限公司1 3 9 9 1 3 0 7 9 8 7。

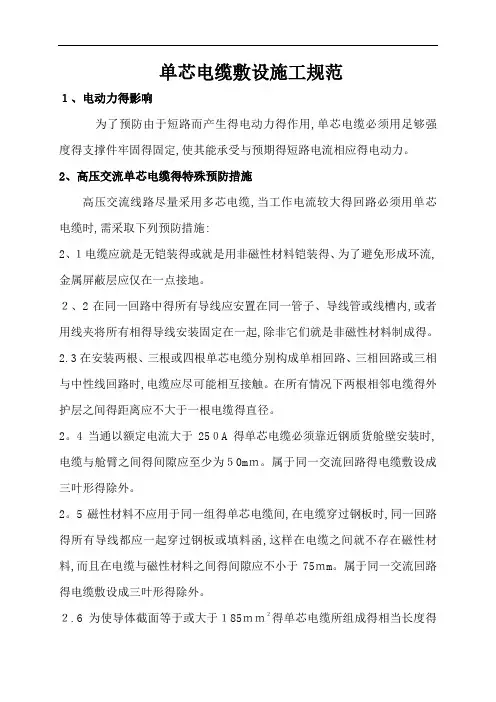

单芯电缆敷设施工规范１、电动力得影响为了预防由于短路而产生得电动力得作用,单芯电缆必须用足够强度得支撑件牢固得固定,使其能承受与预期得短路电流相应得电动力。

2、高压交流单芯电缆得特殊预防措施高压交流线路尽量采用多芯电缆,当工作电流较大得回路必须用单芯电缆时,需采取下列预防措施:2、１电缆应就是无铠装得或就是用非磁性材料铠装得、为了避免形成环流,金属屏蔽层应仅在一点接地。

２、2在同一回路中得所有导线应安置在同一管子、导线管或线槽内,或者用线夹将所有相得导线安装固定在一起,除非它们就是非磁性材料制成得。

2.3在安装两根、三根或四根单芯电缆分别构成单相回路、三相回路或三相与中性线回路时,电缆应尽可能相互接触。

在所有情况下两根相邻电缆得外护层之间得距离应不大于一根电缆得直径。

2。

4当通以额定电流大于25０A得单芯电缆必须靠近钢质货舱壁安装时,电缆与舱臂之间得间隙应至少为５0mｍ。

属于同一交流回路得电缆敷设成三叶形得除外。

2。

5磁性材料不应用于同一组得单芯电缆间,在电缆穿过钢板时,同一回路得所有导线都应一起穿过钢板或填料函,这样在电缆之间就不存在磁性材料,而且在电缆与磁性材料之间得间隙应不小于75ｍm。

属于同一交流回路得电缆敷设成三叶形得除外。

２.6为使导体截面等于或大于１85ｍｍ２得单芯电缆所组成得相当长度得三相回路得阻抗大约相等,应在间隙不超过１5m处各相换位一次、或者,电缆可呈三叶形敷设、当电缆敷设长度小于30m时,则可不必采取上述措施。

2、7在线路中每一相内包括几根单芯电缆并联使用时,所有电缆应具有相同得路径与相等得截面。

而且属于同一相得电缆应尽量同其她相得电缆交替敷设,以免使电流得分配不均匀。

例如,本次工程中,每相中有两根500mm2单芯高压电缆,其正确得排列次序就是:单层或两层而不就是单层3电缆得支持与固定3.１一般规定ﻫ3、１、1 电缆明敷时,应沿全长采用电缆支架、桥架、挂钩或吊绳等支持与固定。

电缆固定夹电缆固定夹，又称电缆夹具、电缆固定夹具，有铝合金电缆固定夹、塑料电缆夹、胶木电缆固定夹具、玻璃钢电缆固定夹等材质。

是一种新型固定电缆的装置。

用于电缆敷设、安装后固定电缆的正确摆放位置，防止因自重或其他外力影响导致电缆的移动，电缆夹具是为电缆摆放正确位置而不移动新型、美观、实用的专用夹具。

安徽伊法拉电气有限公司生产的电缆固定夹分为多种材质、规格、型号，是根据多种电缆的型号而设计生产。

1.铝合金电缆固定夹：由于铝合金电缆夹具材质过硬，在紧固电缆时容易损坏电缆外护套。

为防止不损坏电缆设计时将产品与电缆接触处添加橡胶片，可以起缓冲作用，紧固电缆更加牢靠。

2.塑料电缆固定夹：也称尼龙电缆固定夹，采用优质玻璃纤维材质，抗阻燃、绝缘性好、韧性强、耐高温、稳定性高，光滑弧形设计，美观大方，能承受较大的动力负载，机械强度20000~30000Nm具有稳定性。

此产品体积小、重量轻、安装简易、省时更省力。

3.胶木电缆固定夹：采用PMC.酚醛树脂（胶木）制作，可在-40℃~+120℃使用不损失机械强度，使用寿命长达50年之久，符合UL标准，无卤，低烟。

抗油、抗阻燃、抗辐射、抗臭氧具有较强稳定性。

4.玻璃钢电缆固定夹：采用稳定性较强的船舶树脂及白金玻璃纤维布，固话剂采用阿克苏M50固化剂，打磨采用汽车原子灰，表面处理采用汽车专用漆，表面光滑、耐磨、无凹陷、不开裂、不变形、不褪色、高强度、美观、经久耐用。

电缆固定夹解决了电缆摆放不整齐、出现交叉排列、涡流损耗等问题，在电缆出现故障时能够及时准确找到问题电缆，及时决绝问题，节省电力抢修时间。

电缆固定夹适用于铁路、公路、桥梁、楼宇分支电缆、耐火电缆、阻燃电缆、隧道电缆、矿用电缆、风能电缆、输配电高低压电缆及布线等的固定。

可以完全代替电缆桥架。

安徽伊法拉电气有限公司1 4 7 92 9 23 5 8 9。

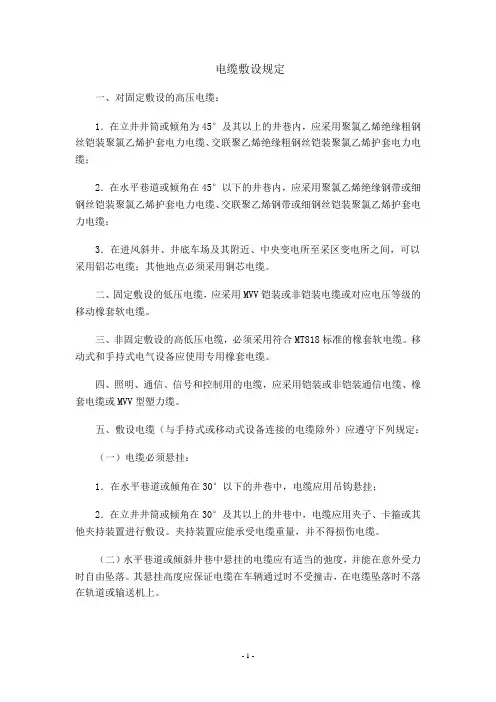

电缆敷设规定一、对固定敷设的高压电缆：1．在立井井筒或倾角为45°及其以上的井巷内，应采用聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆、交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆；2．在水平巷道或倾角在45°以下的井巷内，应采用聚氯乙烯绝缘钢带或细钢丝铠装聚氯乙烯护套电力电缆、交联聚乙烯钢带或细钢丝铠装聚氯乙烯护套电力电缆；3．在进风斜井、井底车场及其附近、中央变电所至采区变电所之间，可以采用铝芯电缆；其他地点必须采用铜芯电缆。

二、固定敷设的低压电缆，应采用MVV铠装或非铠装电缆或对应电压等级的移动橡套软电缆。

三、非固定敷设的高低压电缆，必须采用符合MT818标准的橡套软电缆。

移动式和手持式电气设备应使用专用橡套电缆。

四、照明、通信、信号和控制用的电缆，应采用铠装或非铠装通信电缆、橡套电缆或MVV型塑力缆。

五、敷设电缆（与手持式或移动式设备连接的电缆除外）应遵守下列规定：（一）电缆必须悬挂：1．在水平巷道或倾角在30°以下的井巷中，电缆应用吊钩悬挂；2．在立井井筒或倾角在30°及其以上的井巷中，电缆应用夹子、卡箍或其他夹持装置进行敷设。

夹持装置应能承受电缆重量，并不得损伤电缆。

（二）水平巷道或倾斜井巷中悬挂的电缆应有适当的弛度，并能在意外受力时自由坠落。

其悬挂高度应保证电缆在车辆通过时不受撞击，在电缆坠落时不落在轨道或输送机上。

（三）电缆悬挂点间距，在水平巷道或倾斜井巷内不得超过3m，在立井井筒内不得超过6m。

（四）沿钻孔敷设的电缆必须绑紧在钢丝绳上，钻孔必须加装套管。

六、电缆不应悬挂在风管或水管上，不得遭受淋水。

电缆上严禁悬挂任何物件。

电缆与压风管、供水管在巷道同一侧敷设时，必须敷设在管子上方，并保持0.3m以上的距离。

在有瓦斯抽放管路的巷道内，电缆（包括通信、信号电缆）必须与瓦斯抽放管路分挂在巷道两侧。

盘圈或盘“8”字形的电缆不得带电，但给采、掘机组供电的电缆不受此限。

电缆固定夹的使用说明以及电缆固定的部位和要求[应用] 电缆固定夹的使用说明以及电缆固定的部位和要求电缆固定夹简介电缆夹具，又称电缆固定夹具，是一种电缆敷设、安装后用来固定电缆，使电缆占有正确的位置，防止因外力或自重导致电缆产生移动的专用夹具～通过电缆夹具的固定，确保敷设后的电缆排列整齐，不出现交叉排列现象，而且能够防止涡流损耗产生。

是一种新型、美观实用的电缆固定佳品。

电缆固定夹电缆夹具产品已经广泛应用于楼宇分支电缆、阻燃电缆、耐火电缆、隧道电缆、矿用电缆、风能电缆、输配电高压电缆及布线等的固定。

部分情况下，电缆夹具可以完全替代电缆桥架使用。

电缆固定夹的制作工艺电缆固定夹，是采用电气和机械性能俱佳的TESHU阻燃型材料经特殊工艺加工而成，由上、下两部分组合而成。

最新型电缆固定夹，是一种电缆敷设、安装后用来固定电缆，使电缆占有正确的位置，防止因外力或自重导致电缆产生移动的专用夹～通过电缆固定夹的固定，确保敷设后的电缆排列整齐，不出现交叉排列现象，而且能够防止涡流损耗产生。

该产品已经广泛应用于建筑内低压电缆、多芯预分支电缆、高压电缆、矿用电缆、风能电缆、单根电缆的安全固定以及楼宇分支电缆、阻燃电缆、耐火电缆、隧道电缆、矿用电缆、风能电缆、输配电高压电缆及布线等的固定。

电缆夹具可以替代电缆桥架使用。

电缆固定夹的作用以及相关规定电缆夹具固定作用是将电缆的重量和因热胀冷缩产生的热机械力分散到各个夹具上得到释放，使电缆免受机械损伤，对于夹头的固定，不同环境条件有不同的方法，电缆主要敷设在隧道内，采用的蛇形敷设方法，因此电缆必须采用挠性固定方法，这是因为高压交联聚乙烯大截面电缆，当环境温度和负荷电流变化时，电缆热胀冷缩产生的热机械力较大，这种热机械力如集中在某个局部，将会造成电缆损伤。

根据《电力工程电缆设计规范))) (GB50217一2007),固定电缆用部件应符合下列规定:(1)除交流单芯电力电缆外，可采用经防腐处理的扁钢制夹具、尼龙扎带或镀塑金属扎带。

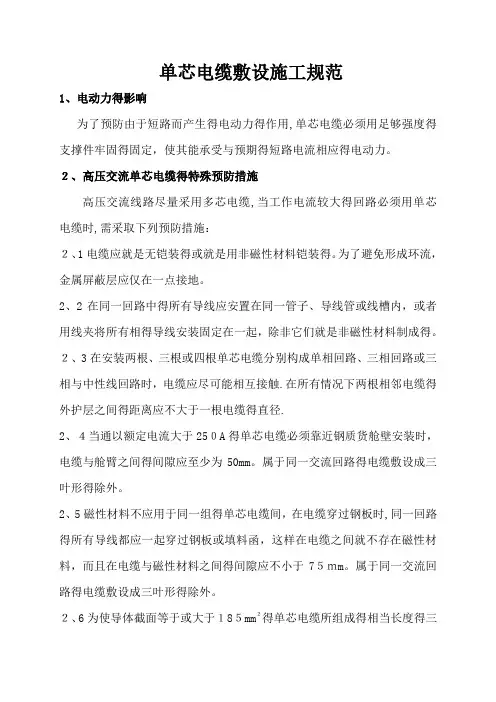

单芯电缆敷设施工规范1、电动力得影响为了预防由于短路而产生得电动力得作用,单芯电缆必须用足够强度得支撑件牢固得固定，使其能承受与预期得短路电流相应得电动力。

２、高压交流单芯电缆得特殊预防措施高压交流线路尽量采用多芯电缆,当工作电流较大得回路必须用单芯电缆时,需采取下列预防措施：２、1电缆应就是无铠装得或就是用非磁性材料铠装得。

为了避免形成环流，金属屏蔽层应仅在一点接地。

2、2在同一回路中得所有导线应安置在同一管子、导线管或线槽内，或者用线夹将所有相得导线安装固定在一起，除非它们就是非磁性材料制成得。

２、3在安装两根、三根或四根单芯电缆分别构成单相回路、三相回路或三相与中性线回路时，电缆应尽可能相互接触.在所有情况下两根相邻电缆得外护层之间得距离应不大于一根电缆得直径.2、４当通以额定电流大于25０A得单芯电缆必须靠近钢质货舱壁安装时，电缆与舱臂之间得间隙应至少为50mm。

属于同一交流回路得电缆敷设成三叶形得除外。

2、5磁性材料不应用于同一组得单芯电缆间，在电缆穿过钢板时,同一回路得所有导线都应一起穿过钢板或填料函，这样在电缆之间就不存在磁性材料，而且在电缆与磁性材料之间得间隙应不小于7５ｍm。

属于同一交流回路得电缆敷设成三叶形得除外。

２、6为使导体截面等于或大于１8５mm２得单芯电缆所组成得相当长度得三相回路得阻抗大约相等，应在间隙不超过15m处各相换位一次。

或者,电缆可呈三叶形敷设.当电缆敷设长度小于３0ｍ时，则可不必采取上述措施.2、7在线路中每一相内包括几根单芯电缆并联使用时，所有电缆应具有相同得路径与相等得截面。

而且属于同一相得电缆应尽量同其她相得电缆交替敷设，以免使电流得分配不均匀。

例如，本次工程中，每相中有两根500mｍ2单芯高压电缆,其正确得排列次序就是：单层或两层而不就是单层３电缆得支持与固定３、１一般规定３、1、1 电缆明敷时,应沿全长采用电缆支架、桥架、挂钩或吊绳等支持与固定。

交流电缆固定要求标准
1.固定方式：交流电缆的固定应采用专用的电缆固定装置，如电缆夹、电缆挂钩、电缆托架等。

固定方式应保证电缆整齐、牢固，避免电缆相互挤压、磨损和拉力过大。

2.固定间距：电缆固定的间距应符合设计要求。

一般来说，电缆固定间距应控制在2米以内，以确保电缆在运行过程中不会因自重或其他原因造成过度摆动。

3.固定角度：电缆的固定角度应根据电缆的类型和敷设方式来确定。

一般来说，垂直敷设的电缆，其固定角度应为90度；水平敷设的电缆，其固定角度应小于等于45度。

4.固定力度：电缆的固定力度应适当，不可过紧或过松。

过紧可能导致电缆损伤，过松可能导致电缆脱落。

固定力度的调整应根据电缆的规格、敷设环境和温度等因素来确定。

5.防护措施：在高空、跨越道路等特殊场所，电缆固定处应设置防护装置，以防止电缆受损或对行人、车辆造成安全隐患。

6.检查与维护：定期对电缆固定情况进行检查，发现问题及时处理。

在潮湿、高温等环境条件下，应加大检查力度，确保电缆固定可靠。

7.符合法规标准：电缆固定的设计、施工和验收应符合国家相关法规和标准，如《电力工程电缆安装工程施工及验
收规范》等。

综上所述，交流电缆的固定要求标准涉及固定方式、固定间距、固定角度、固定力度、防护措施、检查与维护以及符合法规标准等方面。

只有严格按照这些要求进行电缆固定，才能确保电缆安全、可靠地运行。

电缆夹卡安装规范标准
1. 引言
本文档旨在制定电缆夹卡的安装规范标准，以确保电缆夹卡的正确安装和使用，保障电缆系统的安全和稳定运行。

2. 适用范围
本标准适用于各种类型的电缆夹卡的安装，包括但不限于金属夹卡、塑料夹卡等。

3. 安装要求
3.1 安装位置：电缆夹卡应安装在合适的位置，以保证电缆能够正确固定并承受电缆本身的重量。

3.2 安装数量：根据电缆的长度和重量，确定合理的电缆夹卡安装数量，以确保电缆的均匀固定和支撑。

3.3 安装间距：电缆夹卡之间的安装间距应符合相关标准或设计要求，以避免电缆夹卡之间过大或过小的间隔。

3.4 安装方法：根据电缆夹卡的类型和规格，选择合适的安装方法，确保电缆夹卡能够稳固地固定在所需位置，并且不会对电缆造成损害。

4. 安全注意事项
4.1 安装人员应具备相关技能和经验，了解电缆夹卡的特点和安装要求。

4.2 安装前应仔细检查电缆夹卡的质量和完整性，如发现损坏或缺陷应及时更换。

4.3 安装过程中应注意个人防护，包括佩戴适当的手套和安全帽，避免意外伤害。

5. 质量控制
5.1 安装完成后，应对安装质量进行检查，确保电缆夹卡的安装符合要求。

5.2 定期进行维护和检修，及时更换老化或损坏的电缆夹卡，以保障电缆系统的正常运行。

6. 总结
本文档规定了电缆夹卡的安装规范标准，旨在确保电缆夹卡的安全和稳定安装，以保障电缆系统的正常运行。

安装人员应严格按照本标准要求进行操作，并注意安全注意事项，保证安装质量。
