电缆固定夹的使用说明以及电缆固定的部位和要求电缆固定夹简介电缆夹具，又称电缆固定夹具，是一种电缆敷设、安装后用来固定电缆，使电缆占有正确的位置，防止因外力或自重导致电缆产生移动的专用夹具！通过电缆夹具的固定，确保敷设后的电缆排列整齐，不出现交叉排列现象，而且能够防止涡流损耗产生。
是一种新型、美观实用的电缆固定佳品。
电缆固定夹电缆夹具产品已经广泛应用于楼宇分支电缆、阻燃电缆、耐火电缆、隧道电缆、矿用电缆、风能电缆、输配电高压电缆及布线等的固定。
部分情况下，电缆夹具可以完全替代电缆桥架使用。
电缆固定夹的制作工艺电缆固定夹，是采用电气和机械性能俱佳的TESHU阻燃型材料经特殊工艺加工而成，由上、下两部分组合而成。
最新型电缆固定夹，是一种电缆敷设、安装后用来固定电缆，使电缆占有正确的位置，防止因外力或自重导致电缆产生移动的专用夹！通过电缆固定夹的固定，确保敷设后的电缆排列整齐，不出现交叉排列现象，而且能够防止涡流损耗产生。
该产品已经广泛应用于建筑内低压电缆、多芯预分支电缆、高压电缆、矿用电缆、风能电缆、单根电缆的安全固定以及楼宇分支电缆、阻燃电缆、耐火电缆、隧道电缆、矿用电缆、风能电缆、输配电高压电缆及布线等的固定。
电缆夹具可以替代电缆桥架使用。
电缆固定夹的作用以及相关规定电缆夹具固定作用是将电缆的重量和因热胀冷缩产生的热机械力分散到各个夹具上得到释放，使电缆免受机械损伤，对于夹头的固定，不同环境条件有不同的方法，电缆主要敷设在隧道内，采用的蛇形敷设方法，因此电缆必须采用挠性固定方法，这是因为高压交联聚乙烯大截面电缆，当环境温度和负荷电流变化时，电缆热胀冷缩产生的热机械力较大，这种热机械力如集中在某个局部，将会造成电缆损伤。
根据《电力工程电缆设计规范))) (GB50217一2007),固定电缆用部件应符合下列规定:(1)除交流单芯电力电缆外，可采用经防腐处理的扁钢制夹具、尼龙扎带或镀塑金属扎带。
强腐蚀环境，应采用尼龙扎带或镀塑金属扎带。
安德鲁泄漏电缆系统安装作业指导书Andrew Technical Marketingasz.siteservice@安德鲁泄漏电缆、接头安装流程一．泄漏电缆的卡具安德鲁公司为地铁捷运等项目共配备常规、阻燃等多种安装固定夹具。
系统各部件性能：1.钢索吊装夹具和扎带组件型号：（1）加固型钢索吊挂尼龙夹具型号：MWH-1-58-Y（2）不锈钢阻燃扎带型号：250058MWH-1-58-Y 示意图250058 示意图2.地铁类尼龙卡具部件组成说明示意图3.阻燃金属卡具示意图请参见相关指导书。
二．各类卡具的安装方法1.地铁类尼龙卡具的安装A．膨胀螺栓的安装方法步骤1. 使用6mm 钻头在墙体上垂直钻孔，孔深为40 - 45mm。
步骤2. 吹出孔内灰尘。
步骤3. 装入膨胀螺栓（锚栓）与墙面平齐。
B．尼龙卡具及组件的安装方法步骤1. 按照尺寸打孔，并装入尼龙膨胀锚栓，放上尼龙支座；步骤2. 将螺钉穿入漏缆卡环及尼龙支座，旋入膨胀螺栓并紧固直至各部件密贴。
2.使用钢索吊装夹具及扎带三． 泄漏电缆的布放安裝RCT 漏缆须由最少四名工作人员负责。
四名工作人员之工作岗位如图所示。
注意点：1.泄漏电缆外部护套有一根筋，此筋在安装时必须面向墙壁。
2.漏缆在铺设时，必须注意不能弯折，如发现外护套在弯曲处有不平滑凸起或凹陷，则表示外导体被损坏。
（外导体内表面为信号传输层，如有形变不仅会增加衰耗，而且一旦变形处位于辐射开口处，则该处的信号泄露频段等都会发生相应变化。
） 3.隧道内铺设漏缆，且漏缆必须转弯时，需注意弯曲度不得超过弯曲半径。
（弯曲半径参看使用漏缆的性能参数。
）因墙身转角关系而需要弯曲RCT7漏缆，弯曲半径不得小于508mm 。
如图所示；墙身转角固定方案因水管需绕行固定方案工作人员RCT7 漏缆 RCT7漏缆电缆卡具墙身RCT7漏缆电缆卡具四．漏缆的固定电缆放入电缆卡具中，并卡上电缆卡具。
注意电缆固定的方向，定位筋须向着墙体（即安放于卡具凹槽内）。

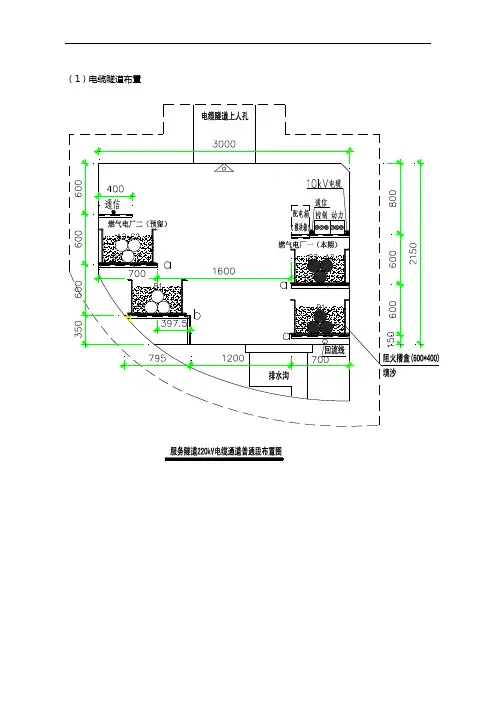

（1）电缆隧道布置
（2）支架形式：本次招标的支架分普通支架与电缆接头支架，根据支架与隧道连接方式的不同，共有四种型式，分述如下。
（A ）普通支架（图1）如下图：
9
M10M10
cm
（B ）弧形连接支架（图2）如下图：
9
M16M16
M10
cm
M10M10M10
cm
（C）电缆接头支架（图3）如下图：
M10
M10cm
（D ）弧形电缆接头支架（图4）如下图：
M10M10
cm
M16
M16
M10
cm
M10说明：电缆支架C （图3）、D （图4）留孔中，除三芯电缆固定夹具安装孔尺寸为φ15外，其余安装孔尺寸都为φ17.5。
（3）支架荷载
投标人在设计支架时，尚应考虑荷载系数，其中静载系数不小于1.4，活载系数不小于1.35。
投标人须同时提供投标产品的纵向可承受荷载，对电缆放线施工提出要求。

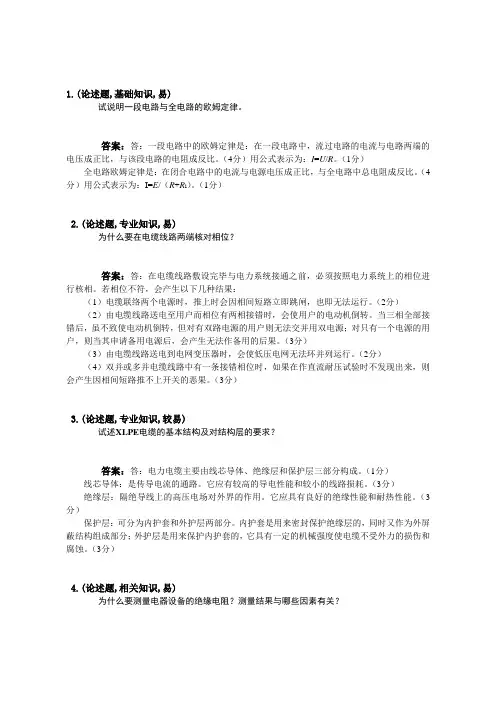

1.(论述题,基础知识,易)试说明一段电路与全电路的欧姆定律。
答案：答：一段电路中的欧姆定律是：在一段电路中，流过电路的电流与电路两端的电压成正比，与该段电路的电阻成反比。
（4分）用公式表示为：I=U/R。
（1分）全电路欧姆定律是：在闭合电路中的电流与电源电压成正比，与全电路中总电阻成反比。
（4分）用公式表示为：I=E/（R+R i）。
（1分）2.(论述题,专业知识,易)为什么要在电缆线路两端核对相位？答案：答：在电缆线路敷设完毕与电力系统接通之前，必须按照电力系统上的相位进行核相。
若相位不符，会产生以下几种结果：（1）电缆联络两个电源时，推上时会因相间短路立即跳闸，也即无法运行。
（2分）（2）由电缆线路送电至用户而相位有两相接错时，会使用户的电动机倒转。
当三相全部接错后，虽不致使电动机倒转，但对有双路电源的用户则无法交并用双电源；对只有一个电源的用户，则当其申请备用电源后，会产生无法作备用的后果。
（3分）（3）由电缆线路送电到电网变压器时，会使低压电网无法环并列运行。
（2分）（4）双并或多并电缆线路中有一条接错相位时，如果在作直流耐压试验时不发现出来，则会产生因相间短路推不上开关的恶果。
（3分）3.(论述题,专业知识,较易)试述XLPE电缆的基本结构及对结构层的要求？答案：答：电力电缆主要由线芯导体、绝缘层和保护层三部分构成。
（1分）线芯导体：是传导电流的通路。
它应有较高的导电性能和较小的线路损耗。
（3分）绝缘层：隔绝导线上的高压电场对外界的作用。
它应具有良好的绝缘性能和耐热性能。
（3分）保护层：可分为内护套和外护层两部分。
内护套是用来密封保护绝缘层的，同时又作为外屏蔽结构组成部分；外护层是用来保护内护套的，它具有一定的机械强度使电缆不受外力的损伤和腐蚀。
（3分）4.(论述题,相关知识,易)为什么要测量电器设备的绝缘电阻？测量结果与哪些因素有关？答案：答：测量绝缘电阻可以检查绝缘介质是否受潮或损坏，但对局部受潮或有裂缝不一定能发现（因电压太低），这是一种测量绝缘电阻较为简单的手段。

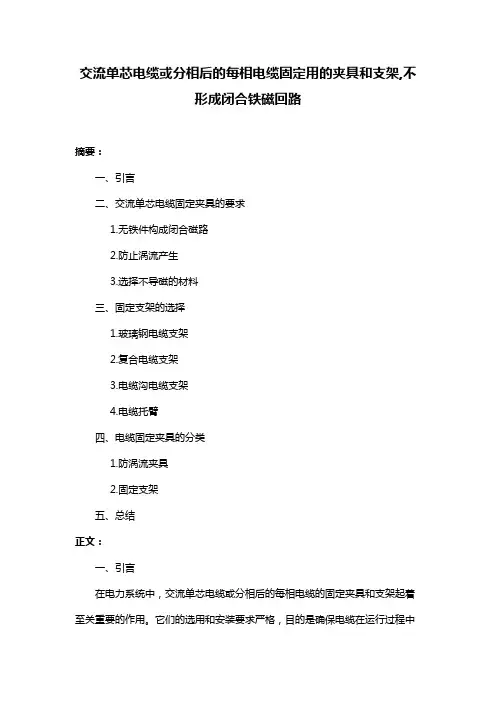

交流单芯电缆或分相后的每相电缆固定用的夹具和支架,不形成闭合铁磁回路摘要：一、引言二、交流单芯电缆固定夹具的要求1.无铁件构成闭合磁路2.防止涡流产生3.选择不导磁的材料三、固定支架的选择1.玻璃钢电缆支架2.复合电缆支架3.电缆沟电缆支架4.电缆托臂四、电缆固定夹具的分类1.防涡流夹具2.固定支架五、总结正文：一、引言在电力系统中，交流单芯电缆或分相后的每相电缆的固定夹具和支架起着至关重要的作用。
它们的选用和安装要求严格，目的是确保电缆在运行过程中稳定可靠，同时避免对电缆造成损害。
本文将详细介绍交流单芯电缆固定夹具和支架的选择要求，以及固定支架的种类和特点。
二、交流单芯电缆固定夹具的要求1.无铁件构成闭合磁路：当电缆线芯通过电流时，会在其周围产生磁力线。
若使用铁件等导磁材料，会在铁件中产生涡流使电缆发热，甚至烧坏电缆。
因此，夹具应避免使用铁件，不形成闭合磁路。
2.防止涡流产生：选用不导磁的材料制作夹具，以减少涡流损耗。
铝合金、尼龙扎带、绳索等材料均可作为替代方案。
3.选择不导磁的材料：铝合金夹具具有良好的导电性和抗腐蚀性，不会产生涡流损耗，是交流单芯电缆固定的理想材料。
三、固定支架的选择1.玻璃钢电缆支架：由玻璃纤维和树脂组成的复合材料支架，具有重量轻、耐腐蚀、绝缘性能好、安装简便等优点。
与其他材质的支架相比，玻璃钢支架更加环保，不会产生有害物质。
2.复合电缆支架：由多种材料复合而成，具有较高的强度和稳定性，适用于各种场合的电缆固定。
3.电缆沟电缆支架：用于电缆沟道中的电缆固定，具有较好的承载能力和稳定性。
4.电缆托臂：用于支撑电缆，使其在竖直方向上保持稳定，具有较高的抗弯抗压性能。
四、电缆固定夹具的分类1.防涡流夹具：采用不导磁材料制作，有效防止涡流损耗。
2.固定支架：包括玻璃钢电缆支架、复合电缆支架、电缆沟电缆支架和电缆托臂等，用于支撑和固定电缆。
五、总结在选择交流单芯电缆固定夹具和支架时，应充分考虑其材料、结构和工作环境等因素，确保电缆安全可靠地运行。
din 72571 标准电缆夹DIN 72571标准电缆夹是一种常用的电缆连接器，用于固定电缆并保证高效的电缆传输。
它具有很多优点，比如结构简单、安装方便、连接牢固、耐用性强以及适用范围广泛等。
DIN 72571标准电缆夹的主要优点之一是其简单而结实的设计。
它通常由金属材料制成，有一个开放式结构，方便用户将电缆插入切口中。
这种开放式结构不仅可以确保夹具紧密地固定在电缆上，还可以防止电缆在使用过程中产生过多的磨损。
此外，DIN 72571标准电缆夹还具有紧固螺丝，可以调整夹具的紧度，确保连接牢固可靠。
另一个优点是安装的便利性。
DIN 72571标准电缆夹可以很容易地安装在各种材料的表面上，例如金属、塑料或木材等。
用户只需要将夹具的切口插入电缆并使用紧固螺丝固定即可。
而且，由于其开放式结构，所以在安装过程中无需分离电缆，能够节省用户的时间和精力。
这种电缆夹的另一个重要优点是其强大的连接力。
DIN 72571标准电缆夹的设计是为了确保电缆与连接器之间的紧密连接。
它使用弹簧夹持原理，可以稳固地固定电缆，并防止电缆在振动或运动时松动。
这种可靠的连接不仅可以保证电缆的正常工作，还可以减少电缆因松动而引起的故障或损坏。
此外，DIN 72571标准电缆夹还具有良好的耐用性和适用范围广泛的特点。
它由高质量的金属材料制成，具有很好的耐用性，可以在各种恶劣的环境条件下使用。
无论是室内还是室外，无论是工业设备还是家用电器，DIN 72571标准电缆夹都可以很好地完成电缆连接的任务。
综上所述，DIN 72571标准电缆夹是一种非常有用的电缆连接器，具有结构简单、安装方便、连接牢固、耐用性强以及适用范围广泛等优点。
它不仅可以确保电缆的正常工作，还可以减少故障和损坏的风险。
因此，我们可以毫无疑问地认为，DIN 72571标准电缆夹是电缆连接领域中的一个重要组成部分，能够为用户提供高效可靠的电缆连接解决方案。

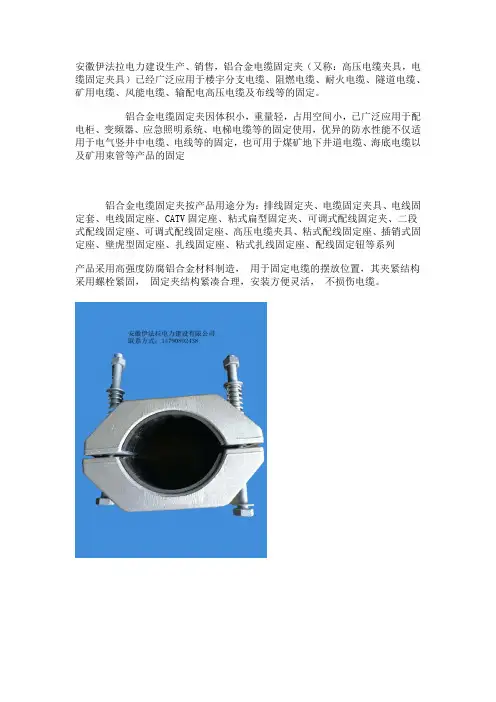

安徽伊法拉电力建设生产、销售，铝合金电缆固定夹（又称：高压电缆夹具，电缆固定夹具）已经广泛应用于楼宇分支电缆、阻燃电缆、耐火电缆、隧道电缆、矿用电缆、风能电缆、输配电高压电缆及布线等的固定。
铝合金电缆固定夹因体积小，重量轻，占用空间小，已广泛应用于配电柜、变频器、应急照明系统、电梯电缆等的固定使用，优异的防水性能不仅适用于电气竖井中电缆、电线等的固定，也可用于煤矿地下井道电缆、海底电缆以及矿用束管等产品的固定
铝合金电缆固定夹按产品用途分为：排线固定夹、电缆固定夹具、电线固定套、电线固定座、CATV固定座、粘式扁型固定夹、可调式配线固定夹、二段式配线固定座、可调式配线固定座、高压电缆夹具、粘式配线固定座、插销式固定座、壁虎型固定座、扎线固定座、粘式扎线固定座、配线固定钮等系列
产品采用高强度防腐铝合金材料制造，用于固定电缆的摆放位置，其夹紧结构采用螺栓紧固，固定夹结构紧凑合理，安装方便灵活，不损伤电缆。
电缆固定夹的使用说明以及电缆固定的部位和要求电缆固定夹简介电缆夹具，又称电缆固定夹具，是一种电缆敷设、安装后用来固定电缆，使电缆占有正确的位置，防止因外力或自重导致电缆产生移动的专用夹具！通过电缆夹具的固定，确保敷设后的电缆排列整齐，不出现交叉排列现象，而且能够防止涡流损耗产生。
是一种新型、美观实用的电缆固定佳品。
电缆固定夹电缆夹具产品已经广泛应用于楼宇分支电缆、阻燃电缆、耐火电缆、隧道电缆、矿用电缆、风能电缆、输配电高压电缆及布线等的固定。
部分情况下，电缆夹具可以完全替代电缆桥架使用。
电缆固定夹的制作工艺电缆固定夹，是采用电气和机械性能俱佳的TESHU阻燃型材料经特殊工艺加工而成，由上、下两部分组合而成。
最新型电缆固定夹，是一种电缆敷设、安装后用来固定电缆，使电缆占有正确的位置，防止因外力或自重导致电缆产生移动的专用夹！通过电缆固定夹的固定，确保敷设后的电缆排列整齐，不出现交叉排列现象，而且能够防止涡流损耗产生。
该产品已经广泛应用于建筑内低压电缆、多芯预分支电缆、高压电缆、矿用电缆、风能电缆、单根电缆的安全固定以及楼宇分支电缆、阻燃电缆、耐火电缆、隧道电缆、矿用电缆、风能电缆、输配电高压电缆及布线等的固定。
电缆夹具可以替代电缆桥架使用。
电缆固定夹的作用以及相关规定电缆夹具固定作用是将电缆的重量和因热胀冷缩产生的热机械力分散到各个夹具上得到释放，使电缆免受机械损伤，对于夹头的固定，不同环境条件有不同的方法，电缆主要敷设在隧道内，采用的蛇形敷设方法，因此电缆必须采用挠性固定方法，这是因为高压交联聚乙烯大截面电缆，当环境温度和负荷电流变化时，电缆热胀冷缩产生的热机械力较大，这种热机械力如集中在某个局部，将会造成电缆损伤。
根据《电力工程电缆设计规范))) (GB50217一2007),固定电缆用部件应符合下列规定:(1)除交流单芯电力电缆外，可采用经防腐处理的扁钢制夹具、尼龙扎带或镀塑金属扎带。
强腐蚀环境，应采用尼龙扎带或镀塑金属扎带。

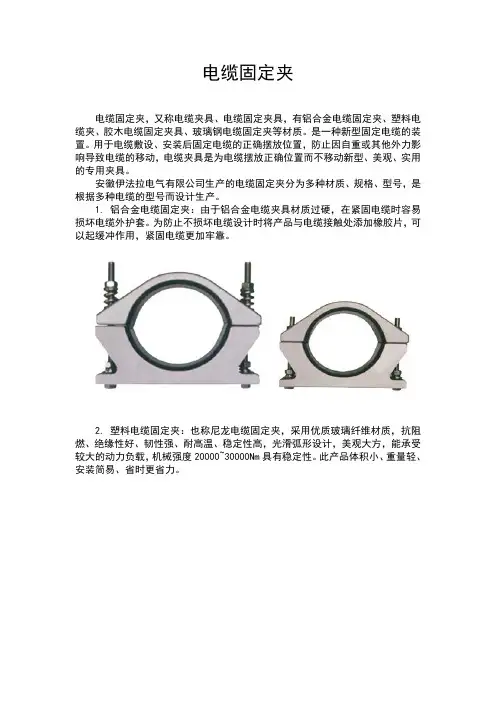

电缆固定夹电缆固定夹，又称电缆夹具、电缆固定夹具，有铝合金电缆固定夹、塑料电缆夹、胶木电缆固定夹具、玻璃钢电缆固定夹等材质。
是一种新型固定电缆的装置。
用于电缆敷设、安装后固定电缆的正确摆放位置，防止因自重或其他外力影响导致电缆的移动，电缆夹具是为电缆摆放正确位置而不移动新型、美观、实用的专用夹具。
安徽伊法拉电气有限公司生产的电缆固定夹分为多种材质、规格、型号，是根据多种电缆的型号而设计生产。
1.铝合金电缆固定夹：由于铝合金电缆夹具材质过硬，在紧固电缆时容易损坏电缆外护套。
为防止不损坏电缆设计时将产品与电缆接触处添加橡胶片，可以起缓冲作用，紧固电缆更加牢靠。
2.塑料电缆固定夹：也称尼龙电缆固定夹，采用优质玻璃纤维材质，抗阻燃、绝缘性好、韧性强、耐高温、稳定性高，光滑弧形设计，美观大方，能承受较大的动力负载，机械强度20000~30000Nm具有稳定性。
此产品体积小、重量轻、安装简易、省时更省力。
3.胶木电缆固定夹：采用PMC.酚醛树脂（胶木）制作，可在-40℃~+120℃使用不损失机械强度，使用寿命长达50年之久，符合UL标准，无卤，低烟。
抗油、抗阻燃、抗辐射、抗臭氧具有较强稳定性。
4.玻璃钢电缆固定夹：采用稳定性较强的船舶树脂及白金玻璃纤维布，固话剂采用阿克苏M50固化剂，打磨采用汽车原子灰，表面处理采用汽车专用漆，表面光滑、耐磨、无凹陷、不开裂、不变形、不褪色、高强度、美观、经久耐用。
电缆固定夹解决了电缆摆放不整齐、出现交叉排列、涡流损耗等问题，在电缆出现故障时能够及时准确找到问题电缆，及时决绝问题，节省电力抢修时间。
电缆固定夹适用于铁路、公路、桥梁、楼宇分支电缆、耐火电缆、阻燃电缆、隧道电缆、矿用电缆、风能电缆、输配电高低压电缆及布线等的固定。
可以完全代替电缆桥架。
安徽伊法拉电气有限公司1 4 7 92 9 23 5 8 9。
交流单芯电缆或分相后的每相电缆固定用的夹具和支架,不形成闭合铁磁回路交流单芯电缆或分相后的每相电缆固定用的夹具和支架,不形成闭合铁磁回路在电力系统中，交流单芯电缆或分相后的每相电缆固定用的夹具和支架是非常重要的组件。
它们的设计和安装对于确保电缆的安全运行至关重要。
然而，在选择和安装这些夹具和支架时，需要特别注意不形成闭合铁磁回路的问题。
所谓闭合铁磁回路是指在电力系统中，电流传输过程中产生的磁场形成了一个闭合回路。
如果夹具和支架设计不当，有可能导致闭合铁磁回路的形成，这会对电力系统产生诸多不利影响。
在选择和安装这些夹具和支架时，必须充分考虑不形成闭合铁磁回路的重要性。
让我们来了解一下闭合铁磁回路造成的危害。
闭合铁磁回路会导致电磁感应和涡流损耗的增加，因为闭合回路会形成磁场的进一步集中。
这会导致电缆附近的电磁干扰增加，甚至引发设备故障。
由于闭合铁磁回路会增加电力系统的损耗，影响电能的传输效率，同时也会对电力系统的稳定性产生负面影响。
我们必须采取措施来避免闭合铁磁回路的形成。
在选择夹具和支架时，需要优先选择非铁磁材料制成的产品。
这样可以有效地避免闭合铁磁回路的产生。
设计夹具和支架的结构时，也应该充分考虑电流的传输路径，尽量减少磁场的集中。
合理布置夹具和支架的位置，使得它们不会与电缆形成闭合回路也是非常重要的。
除了在产品选择和设计上注意避免闭合铁磁回路外，在实际安装过程中也需要格外小心。
确保夹具和支架的安装位置和方式不会引起闭合铁磁回路的形成。
这需要对电力系统的结构和电磁特性有足够的了解，以便合理布置夹具和支架的位置。
交流单芯电缆或分相后的每相电缆固定用的夹具和支架对于电力系统的安全运行至关重要。
然而，在选择和安装这些夹具和支架时，必须特别注意不形成闭合铁磁回路的问题。
通过选择非铁磁材料制成的产品，合理设计和安装夹具和支架，可以有效地避免闭合铁磁回路的形成，确保电力系统的安全运行。
个人观点和理解作为电力系统工程师，我深知闭合铁磁回路对电力系统的危害。
电缆固定夹的使用说明以及电缆固定的部位和要求[应用] 电缆固定夹的使用说明以及电缆固定的部位和要求电缆固定夹简介电缆夹具，又称电缆固定夹具，是一种电缆敷设、安装后用来固定电缆，使电缆占有正确的位置，防止因外力或自重导致电缆产生移动的专用夹具～通过电缆夹具的固定，确保敷设后的电缆排列整齐，不出现交叉排列现象，而且能够防止涡流损耗产生。
是一种新型、美观实用的电缆固定佳品。
电缆固定夹电缆夹具产品已经广泛应用于楼宇分支电缆、阻燃电缆、耐火电缆、隧道电缆、矿用电缆、风能电缆、输配电高压电缆及布线等的固定。
部分情况下，电缆夹具可以完全替代电缆桥架使用。
电缆固定夹的制作工艺电缆固定夹，是采用电气和机械性能俱佳的TESHU阻燃型材料经特殊工艺加工而成，由上、下两部分组合而成。
最新型电缆固定夹，是一种电缆敷设、安装后用来固定电缆，使电缆占有正确的位置，防止因外力或自重导致电缆产生移动的专用夹～通过电缆固定夹的固定，确保敷设后的电缆排列整齐，不出现交叉排列现象，而且能够防止涡流损耗产生。
该产品已经广泛应用于建筑内低压电缆、多芯预分支电缆、高压电缆、矿用电缆、风能电缆、单根电缆的安全固定以及楼宇分支电缆、阻燃电缆、耐火电缆、隧道电缆、矿用电缆、风能电缆、输配电高压电缆及布线等的固定。
电缆夹具可以替代电缆桥架使用。
电缆固定夹的作用以及相关规定电缆夹具固定作用是将电缆的重量和因热胀冷缩产生的热机械力分散到各个夹具上得到释放，使电缆免受机械损伤，对于夹头的固定，不同环境条件有不同的方法，电缆主要敷设在隧道内，采用的蛇形敷设方法，因此电缆必须采用挠性固定方法，这是因为高压交联聚乙烯大截面电缆，当环境温度和负荷电流变化时，电缆热胀冷缩产生的热机械力较大，这种热机械力如集中在某个局部，将会造成电缆损伤。
根据《电力工程电缆设计规范))) (GB50217一2007),固定电缆用部件应符合下列规定:(1)除交流单芯电力电缆外，可采用经防腐处理的扁钢制夹具、尼龙扎带或镀塑金属扎带。
一、交底目的为确保工地拉装电缆作业安全，防止事故发生，特进行安全技术交底。
二、交底内容1. 人员要求（1）参加拉装电缆作业的人员必须经过专业培训，取得相应资格证书。
（2）作业人员应熟悉电缆拉装工艺、操作规程和安全注意事项。
2. 工具与材料（1）工具：电缆拉紧器、电缆牵引机、电缆切割机、电缆剥皮机、钢卷尺、绝缘胶带、电缆接头等。
（2）材料：电缆、电缆支架、电缆固定夹具、接地线等。
3. 安全注意事项（1）作业前，应检查电缆、电缆支架、电缆固定夹具等设备是否完好，确保安全可靠。
（2）拉装电缆前，应将电缆两端分别固定在支架上，防止电缆在拉装过程中发生脱落。
（3）拉装电缆时，电缆应保持平直，严禁扭曲、折叠。
（4）电缆拉紧力应适中，防止电缆过度拉伸，影响电缆性能。
（5）电缆牵引机、电缆拉紧器等设备操作人员应密切配合，确保电缆平稳拉装。
（6）电缆支架应牢固固定，防止支架移位或倾斜。
（7）电缆敷设过程中，应保持电缆绝缘层完好，防止电缆损坏。
（8）电缆敷设完毕后，应检查电缆接头质量，确保接头牢固可靠。
（9）电缆敷设过程中，如遇电缆损坏，应立即停止作业，进行修复。
（10）作业过程中，应保持现场整洁，不得乱扔垃圾。
4. 应急措施（1）如遇电缆损坏，应立即停止作业，进行修复。
（2）如遇人员触电，应立即切断电源，进行急救。
（3）如遇火灾，应立即切断电源，使用灭火器进行灭火。
（4）如遇事故，应立即上报，并采取有效措施进行处置。
三、交底要求1. 作业人员必须严格遵守安全技术交底内容，确保作业安全。
2. 作业过程中，如发现安全隐患，应立即停止作业，报告相关部门进行处理。
3. 作业完成后，应清理现场，确保现场整洁。
四、交底时间本次安全技术交底时间为：____年____月____日。
五、交底人（签名）六、接收人（签名）七、备注1. 本交底内容仅供参考，具体操作应以实际情况为准。
2. 作业过程中，如遇特殊情况，应根据实际情况调整操作步骤。
电缆支架安装施工方案一、引言电缆支架是一种用于支撑和固定电缆的重要设备，广泛应用于各种建筑、电力和通信工程中。
正确安装和施工电缆支架对保证电缆运行安全和设备正常运行起着至关重要的作用。
本文将详细介绍电缆支架的安装施工方案，以确保施工质量和安全性。
二、准备工作1. 施工计划：在开始施工前，需要制定详细的施工计划，并明确工程进度和安全措施。
2. 材料准备：准备所需的电缆支架材料，包括支架、螺栓、膨胀螺母等，并检查其质量和数量是否符合要求。
3. 工具准备：准备必要的施工工具，例如，扳手、螺丝刀、钳子等。
三、安装施工步骤1. 定位测量：根据设计图纸要求，确定电缆支架的安装位置，并进行相关测量工作，确保位置和尺寸的准确性。
2. 固定支架：将支架按照设计要求固定在墙壁或地面上。
注意选择合适的安装方法，如螺栓固定或使用膨胀螺母。
3. 安装支架搁板：根据设计图纸要求，将支架搁板按照正确的间距和高度安装在支架上，并使用螺丝固定。
4. 安装电缆夹具：根据电缆规格和数量，将电缆夹具安装在支架搁板上，确保夹具间距适当，夹具固定可靠。
5. 整理电缆：在安装好电缆夹具后，将电缆按照设计要求进行整理，并使用束线带或扎带进行固定，确保电缆整齐并避免交叉干扰。
6. 检查和测试：在完成安装后，对所安装的电缆支架进行检查和测试，确保其安全可靠，并符合相关标准要求。
四、施工注意事项1. 安全第一：施工过程中，必须严格遵守安全操作规程，佩戴必要的防护设备，并注意施工区域的安全警示标识。
2. 材料和设备检查：在开始施工前，必须检查所使用的材料和设备的质量和规格是否符合要求，并做好相应记录。
3. 施工质量控制：在施工过程中，严格按照设计图纸和施工规范进行操作，确保每个步骤的质量和精度。
4. 定期检查和维护：安装完成后，定期检查和维护电缆支架，确保其正常运行和安全可靠。
五、总结电缆支架安装施工是一个重要的工程环节，在保证电缆运行安全和设备正常运行方面起着关键作用。
高压电缆固定夹产品采用高强度防腐铝合金材料制造。
用于三根电缆的固定摆放，能夹紧和保护电缆。
配件为不锈钢螺栓，被固定电缆有橡胶垫包裹，不损伤电缆。
使用方法: 1.把固定夹下夹体先固定在支架上;2.电缆用橡胶垫包裹后,置于下夹体上;3.再将固定夹上.下夹体用螺栓连接紧固。
特点：高压电缆固定夹种类特点：防涡流、阻燃、不吸水、高强度、安装便利、节省人力物力、环保，备受输变电行业和铁路客户青睐，是10-35kV高压电缆和铁路信号电缆固定的必选产品。
电缆夹具的用途：1.坚固可靠的结构设计,可同时支持多股电缆的固定安装要求。
2.优秀的电缆管理线槽对位置的特殊安装要求。
3.采用专业化模块式设计理念,活动式布缆设计,大大增加布缆灵活性和可靠调整性。
4.顶部采用螺旋蝴蝶扳螺丝设计,既可手动,也可用螺丝刀拧紧。
5.简便安装的设计可以在短时内完成大量电缆的固定。
6.优质的材料使产品可以适应严酷的工作环境。
7.每个上面都有明晰的型号注明,可以简单辨别不同电缆夹具的介绍电缆固定卡具（高低压电缆固定夹）（高、低压电缆固定夹具）电缆夹具产品用于紧固单根高低压电缆，也可紧固由聚乙烯制成具有绝缘性的电缆。
保证电缆在某一平面或三角铁上的稳定性。
材质：玻璃树脂, 聚酰胺加入玻璃纤维特性：机械强度20000~30000Nm，发生短路时，能承受较大的动力荷载，具有稳定性温度范围：电力电缆固定卡具（高低压电缆固定夹）-40℃~+120℃不损失机械强度；使用寿命长达50年；阻燃，符合UL标准，无卤，低烟。
适合室内与室外环境抗老化及脆变抗油：对碱性，油性及其它石油产品具有较强耐久性抗辐射：对辐射及紫外线辐射有较强稳定性抗臭氧：对抗臭氧有较强稳定性高压电缆夹具为合成塑料制成改夹具特点为安装简单，质量高，分量轻，便于安装。
产品采用高强度防腐铝合金材料制造。
用于三根电缆的固定摆放，能夹紧和保护电缆。
能使用电缆层免受机械损伤该电缆固定夹结构紧凑，安装方便灵活配件为不锈钢螺栓，被固定电缆有橡胶垫包裹，不损伤电缆。
