电缆固定夹的使用说明以及电缆固定的部位和要求电缆固定夹简介电缆夹具，又称电缆固定夹具，是一种电缆敷设、安装后用来固定电缆，使电缆占有正确的位置，防止因外力或自重导致电缆产生移动的专用夹具！通过电缆夹具的固定，确保敷设后的电缆排列整齐，不出现交叉排列现象，而且能够防止涡流损耗产生。
是一种新型、美观实用的电缆固定佳品。
电缆固定夹电缆夹具产品已经广泛应用于楼宇分支电缆、阻燃电缆、耐火电缆、隧道电缆、矿用电缆、风能电缆、输配电高压电缆及布线等的固定。
部分情况下，电缆夹具可以完全替代电缆桥架使用。
电缆固定夹的制作工艺电缆固定夹，是采用电气和机械性能俱佳的TESHU阻燃型材料经特殊工艺加工而成，由上、下两部分组合而成。
最新型电缆固定夹，是一种电缆敷设、安装后用来固定电缆，使电缆占有正确的位置，防止因外力或自重导致电缆产生移动的专用夹！通过电缆固定夹的固定，确保敷设后的电缆排列整齐，不出现交叉排列现象，而且能够防止涡流损耗产生。
该产品已经广泛应用于建筑内低压电缆、多芯预分支电缆、高压电缆、矿用电缆、风能电缆、单根电缆的安全固定以及楼宇分支电缆、阻燃电缆、耐火电缆、隧道电缆、矿用电缆、风能电缆、输配电高压电缆及布线等的固定。
电缆夹具可以替代电缆桥架使用。
电缆固定夹的作用以及相关规定电缆夹具固定作用是将电缆的重量和因热胀冷缩产生的热机械力分散到各个夹具上得到释放，使电缆免受机械损伤，对于夹头的固定，不同环境条件有不同的方法，电缆主要敷设在隧道内，采用的蛇形敷设方法，因此电缆必须采用挠性固定方法，这是因为高压交联聚乙烯大截面电缆，当环境温度和负荷电流变化时，电缆热胀冷缩产生的热机械力较大，这种热机械力如集中在某个局部，将会造成电缆损伤。
根据《电力工程电缆设计规范))) (GB50217一2007),固定电缆用部件应符合下列规定:(1)除交流单芯电力电缆外，可采用经防腐处理的扁钢制夹具、尼龙扎带或镀塑金属扎带。
强腐蚀环境，应采用尼龙扎带或镀塑金属扎带。

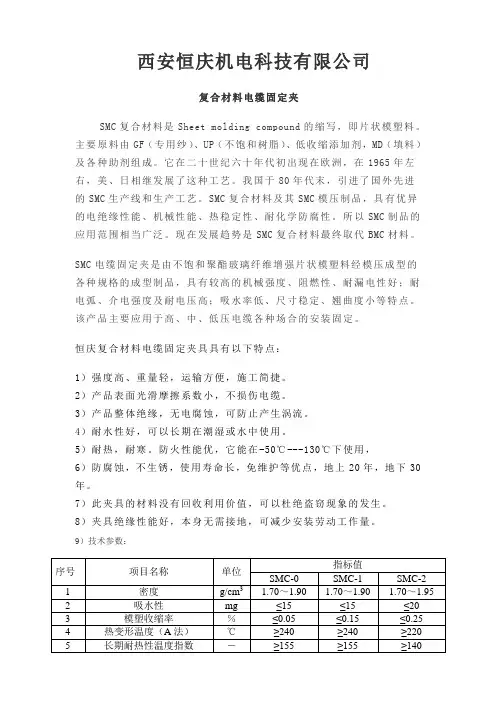

西安恒庆机电科技有限公司
复合材料电缆固定夹
SMC复合材料是Sheet molding compound的缩写，即片状模塑料。
主要原料由GF（专用纱）、UP（不饱和树脂）、低收缩添加剂，MD（填料）及各种助剂组成。
它在二十世纪六十年代初出现在欧洲，在1965年左右，美、日相继发展了这种工艺。
我国于80年代末，引进了国外先进
的SMC生产线和生产工艺。
SMC复合材料及其SMC模压制品，具有优异的电绝缘性能、机械性能、热稳定性、耐化学防腐性。
所以SMC制品的应用范围相当广泛。
现在发展趋势是SMC复合材料最终取代BMC材料。
SMC电缆固定夹是由不饱和聚酯玻璃纤维增强片状模塑料经模压成型的各种规格的成型制品，具有较高的机械强度、阻燃性、耐漏电性好；耐电弧、介电强度及耐电压高；吸水率低、尺寸稳定、翘曲度小等特点。
该产品主要应用于高、中、低压电缆各种场合的安装固定。
恒庆复合材料电缆固定夹具具有以下特点：
1）强度高、重量轻，运输方便，施工简捷。
2）产品表面光滑摩擦系数小，不损伤电缆。
3）产品整体绝缘，无电腐蚀，可防止产生涡流。
4）耐水性好，可以长期在潮湿或水中使用。
5）耐热，耐寒。
防火性能优，它能在-50℃---130℃下使用，
6）防腐蚀，不生锈，使用寿命长，免维护等优点，地上20年，地下30年。
7）此夹具的材料没有回收利用价值，可以杜绝盗窃现象的发生。
8）夹具绝缘性能好，本身无需接地，可减少安装劳动工作量。
9）技术参数：。
din 72571 标准电缆夹DIN 72571标准电缆夹是一种常用的电缆连接器，用于固定电缆并保证高效的电缆传输。
它具有很多优点，比如结构简单、安装方便、连接牢固、耐用性强以及适用范围广泛等。
DIN 72571标准电缆夹的主要优点之一是其简单而结实的设计。
它通常由金属材料制成，有一个开放式结构，方便用户将电缆插入切口中。
这种开放式结构不仅可以确保夹具紧密地固定在电缆上，还可以防止电缆在使用过程中产生过多的磨损。
此外，DIN 72571标准电缆夹还具有紧固螺丝，可以调整夹具的紧度，确保连接牢固可靠。
另一个优点是安装的便利性。
DIN 72571标准电缆夹可以很容易地安装在各种材料的表面上，例如金属、塑料或木材等。
用户只需要将夹具的切口插入电缆并使用紧固螺丝固定即可。
而且，由于其开放式结构，所以在安装过程中无需分离电缆，能够节省用户的时间和精力。
这种电缆夹的另一个重要优点是其强大的连接力。
DIN 72571标准电缆夹的设计是为了确保电缆与连接器之间的紧密连接。
它使用弹簧夹持原理，可以稳固地固定电缆，并防止电缆在振动或运动时松动。
这种可靠的连接不仅可以保证电缆的正常工作，还可以减少电缆因松动而引起的故障或损坏。
此外，DIN 72571标准电缆夹还具有良好的耐用性和适用范围广泛的特点。
它由高质量的金属材料制成，具有很好的耐用性，可以在各种恶劣的环境条件下使用。
无论是室内还是室外，无论是工业设备还是家用电器，DIN 72571标准电缆夹都可以很好地完成电缆连接的任务。
综上所述，DIN 72571标准电缆夹是一种非常有用的电缆连接器，具有结构简单、安装方便、连接牢固、耐用性强以及适用范围广泛等优点。
它不仅可以确保电缆的正常工作，还可以减少故障和损坏的风险。
因此，我们可以毫无疑问地认为，DIN 72571标准电缆夹是电缆连接领域中的一个重要组成部分，能够为用户提供高效可靠的电缆连接解决方案。
安徽伊法拉电力建设生产、销售，铝合金电缆固定夹（又称：高压电缆夹具，电缆固定夹具）已经广泛应用于楼宇分支电缆、阻燃电缆、耐火电缆、隧道电缆、矿用电缆、风能电缆、输配电高压电缆及布线等的固定。
铝合金电缆固定夹因体积小，重量轻，占用空间小，已广泛应用于配电柜、变频器、应急照明系统、电梯电缆等的固定使用，优异的防水性能不仅适用于电气竖井中电缆、电线等的固定，也可用于煤矿地下井道电缆、海底电缆以及矿用束管等产品的固定
铝合金电缆固定夹按产品用途分为：排线固定夹、电缆固定夹具、电线固定套、电线固定座、CATV固定座、粘式扁型固定夹、可调式配线固定夹、二段式配线固定座、可调式配线固定座、高压电缆夹具、粘式配线固定座、插销式固定座、壁虎型固定座、扎线固定座、粘式扎线固定座、配线固定钮等系列
产品采用高强度防腐铝合金材料制造，用于固定电缆的摆放位置，其夹紧结构采用螺栓紧固，固定夹结构紧凑合理，安装方便灵活，不损伤电缆。
电缆固定夹的使用说明以及电缆固定的部位和要求电缆固定夹简介电缆夹具，又称电缆固定夹具，是一种电缆敷设、安装后用来固定电缆，使电缆占有正确的位置，防止因外力或自重导致电缆产生移动的专用夹具！通过电缆夹具的固定，确保敷设后的电缆排列整齐，不出现交叉排列现象，而且能够防止涡流损耗产生。
是一种新型、美观实用的电缆固定佳品。
电缆固定夹电缆夹具产品已经广泛应用于楼宇分支电缆、阻燃电缆、耐火电缆、隧道电缆、矿用电缆、风能电缆、输配电高压电缆及布线等的固定。
部分情况下，电缆夹具可以完全替代电缆桥架使用。
电缆固定夹的制作工艺电缆固定夹，是采用电气和机械性能俱佳的TESHU阻燃型材料经特殊工艺加工而成，由上、下两部分组合而成。
最新型电缆固定夹，是一种电缆敷设、安装后用来固定电缆，使电缆占有正确的位置，防止因外力或自重导致电缆产生移动的专用夹！通过电缆固定夹的固定，确保敷设后的电缆排列整齐，不出现交叉排列现象，而且能够防止涡流损耗产生。
该产品已经广泛应用于建筑内低压电缆、多芯预分支电缆、高压电缆、矿用电缆、风能电缆、单根电缆的安全固定以及楼宇分支电缆、阻燃电缆、耐火电缆、隧道电缆、矿用电缆、风能电缆、输配电高压电缆及布线等的固定。
电缆夹具可以替代电缆桥架使用。
电缆固定夹的作用以及相关规定电缆夹具固定作用是将电缆的重量和因热胀冷缩产生的热机械力分散到各个夹具上得到释放，使电缆免受机械损伤，对于夹头的固定，不同环境条件有不同的方法，电缆主要敷设在隧道内，采用的蛇形敷设方法，因此电缆必须采用挠性固定方法，这是因为高压交联聚乙烯大截面电缆，当环境温度和负荷电流变化时，电缆热胀冷缩产生的热机械力较大，这种热机械力如集中在某个局部，将会造成电缆损伤。
根据《电力工程电缆设计规范))) (GB50217一2007),固定电缆用部件应符合下列规定:(1)除交流单芯电力电缆外，可采用经防腐处理的扁钢制夹具、尼龙扎带或镀塑金属扎带。
强腐蚀环境，应采用尼龙扎带或镀塑金属扎带。
电缆固定夹电缆固定夹，又称电缆夹具、电缆固定夹具，有铝合金电缆固定夹、塑料电缆夹、胶木电缆固定夹具、玻璃钢电缆固定夹等材质。
是一种新型固定电缆的装置。
用于电缆敷设、安装后固定电缆的正确摆放位置，防止因自重或其他外力影响导致电缆的移动，电缆夹具是为电缆摆放正确位置而不移动新型、美观、实用的专用夹具。
安徽伊法拉电气有限公司生产的电缆固定夹分为多种材质、规格、型号，是根据多种电缆的型号而设计生产。
1.铝合金电缆固定夹：由于铝合金电缆夹具材质过硬，在紧固电缆时容易损坏电缆外护套。
为防止不损坏电缆设计时将产品与电缆接触处添加橡胶片，可以起缓冲作用，紧固电缆更加牢靠。
2.塑料电缆固定夹：也称尼龙电缆固定夹，采用优质玻璃纤维材质，抗阻燃、绝缘性好、韧性强、耐高温、稳定性高，光滑弧形设计，美观大方，能承受较大的动力负载，机械强度20000~30000Nm具有稳定性。
此产品体积小、重量轻、安装简易、省时更省力。
3.胶木电缆固定夹：采用PMC.酚醛树脂（胶木）制作，可在-40℃~+120℃使用不损失机械强度，使用寿命长达50年之久，符合UL标准，无卤，低烟。
抗油、抗阻燃、抗辐射、抗臭氧具有较强稳定性。
4.玻璃钢电缆固定夹：采用稳定性较强的船舶树脂及白金玻璃纤维布，固话剂采用阿克苏M50固化剂，打磨采用汽车原子灰，表面处理采用汽车专用漆，表面光滑、耐磨、无凹陷、不开裂、不变形、不褪色、高强度、美观、经久耐用。
电缆固定夹解决了电缆摆放不整齐、出现交叉排列、涡流损耗等问题，在电缆出现故障时能够及时准确找到问题电缆，及时决绝问题，节省电力抢修时间。
电缆固定夹适用于铁路、公路、桥梁、楼宇分支电缆、耐火电缆、阻燃电缆、隧道电缆、矿用电缆、风能电缆、输配电高低压电缆及布线等的固定。
可以完全代替电缆桥架。
安徽伊法拉电气有限公司1 4 7 92 9 23 5 8 9。
![电缆固定夹的使用说明以及电缆固定的部位和要求[应用]](https://img.taocdn.com/s1/m/29a86f208e9951e79a892734.png)
电缆固定夹的使用说明以及电缆固定的部位和要求[应用] 电缆固定夹的使用说明以及电缆固定的部位和要求电缆固定夹简介电缆夹具，又称电缆固定夹具，是一种电缆敷设、安装后用来固定电缆，使电缆占有正确的位置，防止因外力或自重导致电缆产生移动的专用夹具～通过电缆夹具的固定，确保敷设后的电缆排列整齐，不出现交叉排列现象，而且能够防止涡流损耗产生。
是一种新型、美观实用的电缆固定佳品。
电缆固定夹电缆夹具产品已经广泛应用于楼宇分支电缆、阻燃电缆、耐火电缆、隧道电缆、矿用电缆、风能电缆、输配电高压电缆及布线等的固定。
部分情况下，电缆夹具可以完全替代电缆桥架使用。
电缆固定夹的制作工艺电缆固定夹，是采用电气和机械性能俱佳的TESHU阻燃型材料经特殊工艺加工而成，由上、下两部分组合而成。
最新型电缆固定夹，是一种电缆敷设、安装后用来固定电缆，使电缆占有正确的位置，防止因外力或自重导致电缆产生移动的专用夹～通过电缆固定夹的固定，确保敷设后的电缆排列整齐，不出现交叉排列现象，而且能够防止涡流损耗产生。
该产品已经广泛应用于建筑内低压电缆、多芯预分支电缆、高压电缆、矿用电缆、风能电缆、单根电缆的安全固定以及楼宇分支电缆、阻燃电缆、耐火电缆、隧道电缆、矿用电缆、风能电缆、输配电高压电缆及布线等的固定。
电缆夹具可以替代电缆桥架使用。
电缆固定夹的作用以及相关规定电缆夹具固定作用是将电缆的重量和因热胀冷缩产生的热机械力分散到各个夹具上得到释放，使电缆免受机械损伤，对于夹头的固定，不同环境条件有不同的方法，电缆主要敷设在隧道内，采用的蛇形敷设方法，因此电缆必须采用挠性固定方法，这是因为高压交联聚乙烯大截面电缆，当环境温度和负荷电流变化时，电缆热胀冷缩产生的热机械力较大，这种热机械力如集中在某个局部，将会造成电缆损伤。
根据《电力工程电缆设计规范))) (GB50217一2007),固定电缆用部件应符合下列规定:(1)除交流单芯电力电缆外，可采用经防腐处理的扁钢制夹具、尼龙扎带或镀塑金属扎带。
干货电缆线路常用固定金具电缆固定夹具高压电缆由于技术原因常为单芯电缆，而单芯电缆单相运行中存在较大的阻抗，线损较大，一般建议将三根三相的单芯电缆按品字型排列以减少阻抗。
因此电缆固定夹根据固定的电缆数分为单芯、三芯电缆固定夹。
1高压电缆固定夹具本夹具主要用于单芯电缆的固定。
夹具主要采用高强度抗磁防腐铝合金为材料，内衬有橡胶垫，将电缆进行刚性固定。
固定夹具由螺栓固定在电缆支架或桥架上。
主要参数表2高压弹簧电缆固定夹具本夹具主要用于单芯电缆的固定。
夹具主要采用高强度抗磁防腐铝合金为材料，内衬有橡胶垫，夹紧结构采用螺栓加弹簧扰性固定。
固定夹具由螺栓固定在电缆支架或桥架上。
主要参数表3单芯电缆固定夹具本夹具主要用于单芯电缆的固定，将电缆进行“品字型”固定，以减小金属护套的感应电压。
夹具主要采用高强度抗磁防腐铝合金为材料，内衬有橡胶垫，夹紧结构采用螺栓刚性紧固或采用螺栓加弹簧扰性固定。
固定夹具由螺栓固定在电缆支架或桥架上。
主要参数表4悬挂式电缆固定夹具悬挂式夹具主要用于高空固定电缆，用于电缆的上下“一字型”固定。
4.1 单孔悬挂式本夹具体采用高强度抗磁防腐铝合金为材料，内衬有橡胶垫。
适用于三芯、单芯电缆需要悬挂时使用。
电缆可绕悬挂轴转动。
固定夹具总额定承重为100千克，根据电缆重量约2米左右安装一个。
主要参数表4.2 三孔悬挂式夹具体采用高强度抗磁防腐铝合金为材料，内衬有橡胶垫，夹具体一半采用高强度钢材，一半采用高强度抗磁防腐铝合金为材料，既保证了夹具体强度，又阻隔磁路，适用于三芯、单芯电缆。
固定夹具总额定承重为200千克，根据电缆重量约1.8米左右安装一个。
主要参数表*来源：输配电线路；如有侵权请联系编辑。
电缆管固定抱箍型号
电缆管是电气行业中常见的一种配件，作用是将电缆固定在某一位置，防止电缆交叉纠缠，保持线路整洁有序。
而电缆管的固定则需要使用抱箍进行支撑和固定。
本文将介绍电缆管固定抱箍型号的相关内容。
一、抱箍的分类
1.材质分类：通常抱箍的材质为铝合金、钢材、不锈钢等。
2.制作方法分类：抱箍制作方法主要有压铸、铸造、冷压、铆接等。
3.功能分类：根据功能的不同，抱箍可分为固定型抱箍、防震型抱箍、低烟型抱箍等。
二、固定型抱箍的型号
1.普通型抱箍：固定型抱箍基本型号，通常用于固定一般型号的电缆管。
2.高强型抱箍：高强型抱箍具有更高的强度和抵抗能力，适用于一些质量更高的电缆管或者在安装时需要承受更大力量的情况。
3.层压型抱箍：层压型抱箍由多层铝合金或者钢材层压而成，更加坚固，适合进行一些特殊环境下的电缆管固定。
4.可调型抱箍：可调型抱箍通常有一定的角度调整幅度，也有的可以调整抱箍间隔，适用于比较复杂的安装环境和需要进行角度调整的情况。
5.拉伸型抱箍：拉伸型抱箍通常是由钢材制成，可以进行一定程度的伸缩，适用于过渡区域的电缆管固定。
三、抱箍的安装步骤
无论是哪种型号的抱箍，在安装时应该注意以下几点：
1.选用合适的型号、材质的抱箍。
2.将电缆管穿入抱箍中，并确保电缆管处于抱箍中心。
3.调整抱箍的大小，使之适合电缆管的直径。
4.将抱箍固定在安装位置，如墙壁上，悬挂杆上等。
5.确保抱箍垂直于地面，并且紧固螺丝。
总之，选择合适型号的抱箍、正确地安装抱箍，可以有效避免电缆管的脱落和交叉纠缠，保证线路安全有序，提高设计的质量。
高压电缆抱箍规格型号标准高压电缆抱箍是一种用于固定高压电缆并保持其稳定性的装置，它在电力行业和其他一些应用中广泛使用。
为了确保高压电缆抱箍的质量和可靠性，制定规范和标准非常重要。
本文将探讨高压电缆抱箍规格型号标准的制定。
1.引言高压电缆抱箍规格型号标准是制定高压电缆抱箍产品规格和型号的准则。
该标准的目的是确保产品的质量和性能，并为用户提供便利的选购和使用指南。
2.制定背景制定高压电缆抱箍规格型号标准的目的是解决以下问题：- 不同厂家生产的高压电缆抱箍存在差异，给用户选购和使用带来困扰；- 缺乏统一的标准，无法评估产品的质量和性能。
3.标准制定的参考依据高压电缆抱箍规格型号标准的制定应参考以下依据：- 国家相关法律法规；- 电力行业的技术标准和规范；- 国际标准和规范。
4.标准内容高压电缆抱箍规格型号标准应包含以下内容：- 产品的基本参数，如抱箍的材质、尺寸、重量等；- 安装要求，包括抱箍的安装方式、固定力度等；- 技术要求，如产品的耐压能力、耐腐蚀性能等；- 质量控制要求，包括产品的检测方法和标志等；- 技术文件，包括产品的规格书和产品样本等。
5.标准制定的程序高压电缆抱箍规格型号标准的制定应按照以下程序进行：- 研究和分析市场需求和用户反馈；- 收集和整理相关技术资料和标准；- 制定初稿，并进行内部评审；- 进行外部征求意见和公开征求意见；- 审定正式版，并发布。
6.标准的实施与监督高压电缆抱箍规格型号标准的实施与监督应按照以下方式进行：- 由相关技术部门对标准进行培训和宣传；- 建立标准的认证和监督机制；- 对市场上销售的产品进行抽查和检测，确保符合标准要求；- 建立用户意见反馈和投诉处理机制。
7.标准的效益高压电缆抱箍规格型号标准的制定将带来以下效益：- 提高产品质量和性能，保证用户的安全和可靠性；- 促进市场竞争，推动行业发展；- 方便用户选购和使用，减少用户的经济负担。
8.结论高压电缆抱箍规格型号标准的制定对于保证产品质量和性能、促进行业发展非常重要。
电缆支架抱箍规格型号齐全范本一：【正文】一、电缆支架抱箍概述电缆支架抱箍是一种用于固定电缆支架的夹具，具有可靠的固定性能和耐久的使用寿命。
它可以适用于各种规格型号的电缆支架，为电缆敷设和维护提供有效的支持。
二、电缆支架抱箍的分类1. 按材料分：- 铁质电缆支架抱箍- 不锈钢电缆支架抱箍- 铜质电缆支架抱箍2. 按规格型号分：- 40mm电缆支架抱箍- 60mm电缆支架抱箍- 80mm电缆支架抱箍- 100mm电缆支架抱箍- 120mm电缆支架抱箍3. 按固定方式分：- 螺钉固定电缆支架抱箍- 手动调节电缆支架抱箍- 弹簧式电缆支架抱箍三、电缆支架抱箍的特点和优势1. 特点：- 结构简单紧凑，安装方便- 材质坚固耐用，具有良好的抗腐蚀性能- 调节范围广，适用于不同规格型号的电缆支架- 可根据实际需要进行灵活的调整和固定2. 优势：- 提供可靠的电缆支持，防止电缆松动和脱落- 降低了电缆敷设和维护的难度和成本- 保证了电缆敷设的安全性和稳定性- 增加了电缆系统的运行效率和可靠性四、电缆支架抱箍的应用领域- 建筑工程- 水利工程- 电力工程- 通信工程- 环境工程- 其他领域五、电缆支架抱箍的选型和安装注意事项1. 选型注意事项：- 根据电缆支架的规格型号和材质选择合适的抱箍- 考虑环境条件和使用要求确定抱箍的材料和表面处理方式2. 安装注意事项：- 确保抱箍与电缆支架的连接牢固可靠- 采取适当的固定方式和力度，避免对电缆支架造成损坏- 根据实际需要进行调整和校正，保证电缆支架的使用效果【附件】暂无相关附件。
