长春工业大学教育电视系统》实验指导书专业：教育技术学专业方向：教育技术学信息传播工程学院二00 六年八月实验一了解电视机的工作原理一、实验目的1．了解电视机内部结构及各组成部分的作用2．认识标准彩条信号3．验证复合同步信号二、实验器材1 ．具备行场同步调节功能的彩色电视机三、实验说明未经教师指导请勿擅自打开电视后盖，以免高压击伤。
四、实验内容和步骤1 ．认识彩色电视机的内部结构，了解扫描原理彩色电视机用彩色显像管来显现彩色图像。
彩色显像管的荧光屏上涂敷着三种荧光粉，在个自的电子束激励下，发出红、绿、蓝三种基色光。
在显像时，三种基色光重现被传送图像的红、绿、蓝三幅基色图像。
根据空间混色原理，在正常距离下观看图像时，便看到一幅相应于红、绿、蓝三幅基色图像混合色调的彩色图像。
在电视技术中，所谓扫描就是电子束在摄像管或显像管的屏面上按一定规律作周期性的运动。
一帧图像的传送和重现是靠电子束进行行、场均匀扫描完成的。
而电子束要完成扫描任务必须依靠偏转线圈。
在显像管中，电子束的扫描就是由其管颈上的两种偏转线圈所产生的磁场作用而实现的。
使电子束作水平方向扫描的偏转线圈叫行偏转线圈，使电子束作垂直方向扫描的偏转线圈叫场偏转线圈。
2 •认识标准彩条信号标准彩条信号是由彩色信号发生器产生的一种测试信号，常用来对彩色电视系统的传输特性进行测试和调整。
标准彩条信号是用电的方法形成的一种电信号，它在接收机或监视器上显示为八条等宽竖条。
自左至右依次为白、黄、青、绿、品、红、蓝、黑。
3.验证复合同步信号复合同步信号包括行同步信号和场同步信号。
为了正确地再现电视台发射的图像，要求发送和接收信号必须保证频率和相位一致，否则重现的图像就不正常。
当接收端的扫描初相位与发送端不同步时，就会出现重现图像分裂现象。
行扫描发收相位不同步时，图像左右分离，场扫描发收相位不同步时，图像上下分离。
行扫发收相位不同步时，图像左右分离场扫发收相们不同步时，图像上下分离下图左，f H高；图右，f H低当接收端行频高于发送端的行频时，逆程消隐黑点出现在行扫正程的开始部分，且从下上移。
由于行扫描是自左向右以每帧625行进行的, 所以每行的消隐黑点依次右移，在荧光屏上出现向右倾斜的消隐黑线，严重时可把图像撕裂。
反之，当接收端频率低于发送端的行频时，荧光屏上出现向左倾斜的消隐黑线。
下图左fv高，向下滚动；图右,当场频不同步时，当接收端的场频频率高于发送端的场频时，逆程消隐黑带出现在场扫描正程开始部分，且从下往上移。
由于场扫描是自上往下进行的，因此在荧光屏上部出现消隐黑带。
由于场扫描以每秒场进行，每场消隐50 黑带都移动，从而形成整个图像向下滚动。
反之，当接收端场频低于发送端时，图像将向上滚动。
五、实验报告要求1 ．小结实验心得体会。
2 ．回答思考题黑白显像管的工作原理是什么？图像传输过程中为什么要求扫描同步？实验二电视摄像机使用和调整方法一、实验目的1．熟悉电视摄像机的使用2．了解电视摄像机的调整方法二、实验器材1．摄录一体机2．录相带三、实验说明1．不同厂家不同型号的电视摄像机使用和调整有差别，根据具体情况进行操作2．用荧光灯照明或拍摄本身为荧光发光体的景物时，不能用高速摄录，否则图像将闪烁。
四、实验内容和步骤1．人工调焦在下述3 种情况下摄像机很难用自动调焦功能，宜用人工调焦1）当被摄对象不是处于背景景物的中间位置时；2）当你想突出被摄对象百有意使背景或前景模糊时；3）当你想使景物稍稍有散焦的场合时。
人工调焦的步骤如下：(1)将全自动开关置于“关闭”档；(2)按T,使摄像机移向(推进)目标(推变焦拍摄)；( 3)按下调焦键，使摄像机处于人工调焦状态；( 4)调节调焦环,使被摄物清晰；(5)慢慢按下W使摄像机“拉出”目标。
2．白平衡的调节白平衡意味着被摄景物彩色正确自然，在全自动状态下，本机的白平衡可作自动调整。
使用白平衡锁定状态当摄录大面积单色景物时可能会产生彩色漂移现象，这时在寻像器中可能只充满着一种颜色，象一张彩色纸覆盖着似的。
自动白平衡状态可避免这种彩色漂移现象。
下面介绍自动白平衡状态锁定的方法：( 1)当要求快动作时全程“拉出”被摄对象(非单色)。
此时可自动获得正确的白平衡。
按下白平衡键，使白平衡锁定，这时在寻像器中将出现“W/B'字符, 这时，即使拍摄单色大面积景物，也可以避免发生彩色漂移现象。
( 2)当要求非常精确的白平衡将镜头对着一张白纸，这时寻像器中将出现白纸，保持2秒，白平衡自动调好。
关掉全自动开关，按下白平衡键，锁定白平衡，此时寻像器中显示“ W/B'字符。
想要解除白平衡锁定状态时，只要按一下白平衡键，或将全自动开关置于“全自动”档。
当光源的色温发生变化时应重置白平衡锁定。
在下述情况下自动白平衡将不能正确地起作用（1）当使用日光与人工光源混合时（2）当使用特殊照明时（3）当被摄物的颜色与其背景颜色具有很强烈的对比时（4）当光线太暗时（5）当景物色温变化太快时，或对比度太大时（6）当被摄景物为单色时3．超低状态（GAIN-UP）当摄录暗景物时，在寻像器中会显示“ LIGHT'字样。
若按下BLC/GAIN-UP背光补偿）键，则景物将变得较亮。
寻像器将出现“*LIGHT*” 符号，它说明已经进入“超低（GAIN-UP ”状态。
当景物变亮后，这个符号自动消失。
但“超低'状态则仍保持。
若要使其解除，可在寻像器中显示“ *LIGHT*”标记时，按下BLC/GAIN-UP 键即可。
当电源中断后，或经放像状态后，超低状态即自动解除。
4．自动定时摄录（1 ）装上电池盒（2）按下出盒键，打开盒带仓，插入带有防误抹片的盒带，推压带仓上的PUSH（3）将摄录像机置于专用三角架上，把运行开关置于“接通'（4）把摄像机放在“录像'档上（5）把全自动开关置于“全自动'档（6）把摄像机对准欲摄录的目标，按下电动调焦键，调好视角（7）按下自动定时器键，智能记数显示器将闪烁10 秒，摄录机将摄录20 秒，然后转入“摄录暂停”，如果欲延长摄录时间，可连续按自动定时器键两次。
5．高速摄录当要摄录高速移动的景物可用高速摄录功能（1/10000 、1/4000 、1/1000 、1/250 及1/100 秒）当用4 磁头的录像机放像时，其重放图像即使在静像及慢放状态时也较为清晰。
高速摄录方法（1）在录像斩停状态下把全自动开关置于“断”档，并按摄录速度选择键，选择好所需要的摄录速度，每按一下该键，速度将顺序变更，并在寻像器中显现。
（2）按摄录开始/ 停止键，开始摄录。
快速摄录，需要更亮的照明条件，各快速档要求的照明条件如下：1/1000ls ：3000lx1/4000s:1200lx1/1000s:300lx1/250s:75lx1/100s:30lx用高速摄录的磁带的放像方法（1）把所录磁带放入VHS盒带适配盒内，并插入4磁头的VHS录像机中（2）重放用高速摄录的磁带时，即使在静像或慢放状态，仍可获得无噪图像。
6．微距摄录在正常状态时只能对焦于距镜头1.1m 以外的景物，当镜头置于微距时，焦距可调至很短，在10m—10c m范围内可在任意调节。
在作微距摄录时宜把摄录像机架在稳固的三脚架上(1 )把调焦钮置于“人工”档(2)按住微距键，把调焦键转至“微距” (MACR O位置锁定( 3)慢慢转动调焦钮，对好焦距。
注意：当微距摄录工作毕，应把调焦钮置于正常调焦范围。
7．淡入淡出摄录方法淡入：(1)先置于摄录暂停状态，按“淡入/出”键，寻像器中显示“FADER 字样。
( 2)按摄录开始/ 停止键，开始摄录。
开始时寻像器中是一片黑，然后逐渐出现所摄影物。
淡出：( 1 )在摄录状态时，按一下淡入/ 出键，在寻像器中即出现“渐变”(FADER 字样。
( 2)按一下摄录开始/ 停止键，录像器中将逐渐变黑，景物即淡出。
置于摄录暂停状态，渐变功能即自动被解除。
五、实验报告要求1 ．小结实验心得体会。
2 ．任务：每组上交实验录像带，要求在实验教师指导下根据要求的实验项目进行拍摄实验三磁带录像机的使用一、实验目的1．了解磁带录像机的机械构成2．了解磁带录像机机心的几种工作方式3．对磁带录像机进行日常维护二、实验器材磁带录像机、酒精、清洁条若干三、实验说明在教师指导下打开磁带录像机外壳四、实验内容和步骤1 ．观察磁带录像机的内部结构（加个图）观察打开外壳的磁带录像机，家用录像机机心的主要组成部分，即磁鼓、主导轴、磁带的加载（或卸载）、带盘以及带盒仓等零、部件的运动，都是由各自的专用电机来驱动的。
机心主要由以下几部分组成：（1）走带系统及加载机构（2）磁鼓组件（3）主导轴及压带轮组件（4）带盘组件（5）带命盒仓组件（6）保护装置（7）主底板机心工作时，将按下述过程进行，当按下某一功能操作键时，操作键及相应检测元件发出的指令信号送到系统控制电路，系统控制电路根据指令和机心当时所处的状态进行判断和处理，并发出控制信号去控制相应的驱动电路，使驱动执行元件控制有关的执行机构去完成指令所规定的功能动作。
2．磁带录像机机心工作的几种方式当录像机机心处在不同的工作方式时，机心中各有关零、部件所处的位置和运动情况是不同的。
下面对一个用五个电机驱动的机心的几种主要工作方式进行介绍（1）起弹状态当机心处在停止状态时，虽然录像机的总电源已经接通，但所有电机都不工作，此时允许将带盒插入机心或从机心中取出。
其它各主要零部件处在的位置：供带和收带两边的导柱滑块座及张力杆处在起始位置；压带轮与主导轴分开；张力带释放，供带和收带两边的主制动器和副制动器都分别压紧在供、收两带轮上。
（2）重放状态带盒装入后，机心处在停止状态，如果按下“重放”键，机心将产生如下动作：加载电机转动，带动具轮凸轮旋转，通过相应的连杆使供带和收带边主制动器开始释放。
在加载电机转动时，齿轮凸轮带动加载环及加载齿轮转动，将磁带从带盒中拉出并进行加载，使磁带包绕在各有关的零部件上。
在加载过程中，磁鼓开始转动，同时张力臂运动，压带轮开始压向主导轴。
在加载终了位置，供带和收带两边的所有制动器全部释放，张力臂到位，张力带包在供带轮上。
压带轮以一定压力磁带压紧在主导轴上，同时主导轴电机转动，使磁带恒速运动。
加载电机停止转动。
同时带盘电机转动，通过带盘惰轮使收带轮及其上磁带盘转动，进行收带。
（3）倒带状态在停止状态按下“倒带”键，产生下述动作：加载电机反向转动，带动齿轮凸轮旋转，通过有关连杆，释放供带及收带两边的主制动器当齿轮凸轮带动工作状态开关转至“倒带”位置时，加载电机停止转动，而带盘电机逆时针方向转动，使带盘惰轮靠在供带轮上，并驱动供带轮转动，快速进行卷带。
在“倒带”状态时，磁鼓和主导轴是不转动的。

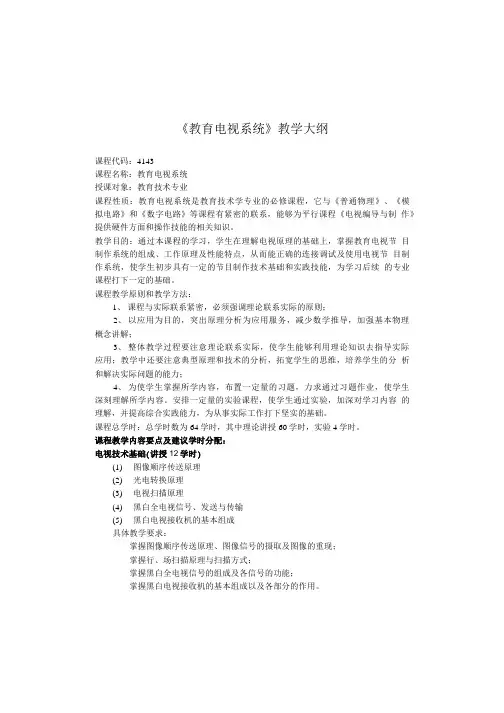

![[精品]《教育电视系统》课程教学大纲.doc](https://img.taocdn.com/s1/m/5debba375fbfc77da269b1f0.png)
