第六章河岸溢洪道§6-1概述●水库枢纽三大件：挡水建筑物、泄水建筑物、取水建筑物。
●溢洪道：宣泄水库中容纳不下的多余洪水，保证大坝及工程的安全。
●布置方式：①与大坝相结合，布置在河床中间，成为河床式溢洪道，如重力坝、拱坝的溢流坝段。
②当大坝为土石坝，溢洪道就不能与大坝结合，不能布置在河床中，需要布置在河岸边（水库边），成为河岸式溢洪道。
一、河岸溢洪道的类型●类型：开敞式溢洪道：正槽式、侧槽式。
正常溢洪道：封闭式溢洪道：井式、虹吸式。
非常溢洪道：漫流式、自溃式、爆破引溃式1. 正槽式溢洪道水流过溢流堰后，水流方向不变，进入泄水槽。
●特点：水流平顺，泄水能力强，结构简单，常用。
●适用：岸边有合适的马鞍形山口时，此时开挖量最小。
正槽溢洪道图2.侧槽式溢洪道水流过堰后，转向约90°，进入泄水槽。
●特点：水流条件复杂，水面极不平稳，结构复杂，对大坝有影响。
●适用：两岸山体陡峭，无法布置正槽式溢洪道，可在坝头一端布置侧槽式溢洪道，此时溢流堰的走向与等高线大体一致，可减少开挖量，但水流就有转向问题。
适用于中、小型工程。
侧槽溢洪道图3.井式溢洪道●特点：是管流，泄水能力低，水流条件复杂，易出现空蚀，应用较少。
井式溢洪道图4.虹吸式溢洪道●原理：溢洪道由曲管组成，曲管最顶部设通气孔，通气孔的出口在水库的正常高水位处，当水库的水位超过正常高水位，淹没了通气孔，曲管内没有空气，泄水时有虹吸作用，可增加泄水能力。
●特点：结构复杂，不便检修，易空蚀，超泄水能力小。
用于中小型工程。
虹吸式溢洪道图二、河床式溢洪道的位置选择1.安全方面§6-2正槽式溢洪道一、正槽式溢洪道的组成组成部分：进水渠、控制段、泄水槽、消能设施、出水渠。
1.进水渠往往溢流堰不能紧靠水库，需修建进水渠将水库中的水平顺引至堰前。
要求：应将水平顺引至堰前，在引水过程中，尽量减小水头损失，即在合理的开挖条件下，减小水流流速。
①平面布置长度尽量短，轴线尽量平直，最好为直轴线，如需转弯，R>5B（渠底宽），且堰前有足够长的直线段，保证正向进水。

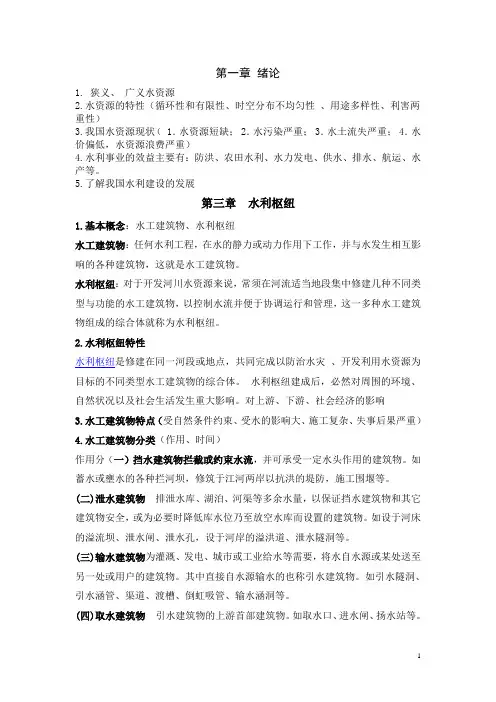

第一章绪论1. 狭义、广义水资源2.水资源的特性（循环性和有限性、时空分布不均匀性、用途多样性、利害两重性）3.我国水资源现状（ 1．水资源短缺； 2．水污染严重； 3．水土流失严重； 4．水价偏低，水资源浪费严重）4.水利事业的效益主要有：防洪、农田水利、水力发电、供水、排水、航运、水产等。
5.了解我国水利建设的发展第三章水利枢纽1.基本概念：水工建筑物、水利枢纽水工建筑物：任何水利工程，在水的静力或动力作用下工作，并与水发生相互影响的各种建筑物，这就是水工建筑物。
水利枢纽：对于开发河川水资源来说，常须在河流适当地段集中修建几种不同类型与功能的水工建筑物，以控制水流并便于协调运行和管理，这一多种水工建筑物组成的综合体就称为水利枢纽。
2.水利枢纽特性水利枢纽是修建在同一河段或地点，共同完成以防治水灾、开发利用水资源为目标的不同类型水工建筑物的综合体。
水利枢纽建成后，必然对周围的环境、自然状况以及社会生活发生重大影响。
对上游、下游、社会经济的影响3.水工建筑物特点（受自然条件约束、受水的影响大、施工复杂、失事后果严重）4.水工建筑物分类（作用、时间）作用分（一）挡水建筑物拦截或约束水流，并可承受一定水头作用的建筑物。
如蓄水或壅水的各种拦河坝，修筑于江河两岸以抗洪的堤防，施工围堰等。
(二)泄水建筑物排泄水库、湖泊、河渠等多余水量，以保证挡水建筑物和其它建筑物安全，或为必要时降低库水位乃至放空水库而设置的建筑物。
如设于河床的溢流坝、泄水闸、泄水孔，设于河岸的溢洪道、泄水隧洞等。
(三)输水建筑物为灌溉、发电、城市或工业给水等需要，将水自水源或某处送至另一处或用户的建筑物。
其中直接自水源输水的也称引水建筑物。
如引水隧洞、引水涵管、渠道、渡槽、倒虹吸管、输水涵洞等。
(四)取水建筑物引水建筑物的上游首部建筑物。
如取水口、进水闸、扬水站等。
五)整治建筑物改善河道水流条件，调整河势，稳定河槽，维护航道和保护河岸的各种建筑物。
第六章河岸溢洪道答案一、填空题1．正槽式、侧槽式2．进水渠、控制段、泄槽3．控制段、侧槽、泄槽4．漫流式、自溃式5．溢流堰的主要形式有宽顶堰、实用堰驼峰堰和折线形堰。
二、单项选择题1． B 2． A 3． B 4． C 三、简答题1．河岸溢洪道如何进行位置的选择？应选择有利的地形条件，布置在垭口或岸边，尽量避免深挖而形成边坡。
（1）应布置在稳定的地基上，并考虑岩层及地质构造的性状，充分注意地质条件的变化（2）溢洪道进出口的布置应使水流顺畅，不影响枢纽中其他建筑物的正常运行，进出口不宜距土石坝太近，以免冲刷坝体（3）从施工条件考虑，应便于出渣路线及堆渣场所的布置。
2．溢流堰有几种形式？各有什么特点？1.溢流堰有四种形式：宽顶堰、实用堰、驼峰堰、折线形堰。
2.①宽顶堰：结构简单，施工方便，流量系数较低，荷载小，对承载力较差的土基适应能力较强②实用堰：流量系数较宽顶堰大，溢流前缘较短，工程量相对较小，施工复杂。
大中型水库，岸坡较陡时，多才用这种形式。
③驼峰堰：复合圆弧的溢流低堰，流量系数可达0.42以上，设计与施工简便，对地基要求低，适用于软弱地基。
④折线形堰：能够获得较长的溢流前缘。
3．泄槽的水力特征是什么？泄槽的底坡常大于水流的临界坡。
槽内水流处于急流状态，紊动剧烈，由急流产生的高速水流对边界条件的变化敏感。
当边墙有转折时就会产生冲击波，并可能向下游移动；如槽壁不平整时，极易产生掺气、空蚀等问题。
4．泄槽衬砌应满足什么要求？泄槽衬砌应满足：表面光滑平整，不至引起不利的负压和空蚀；分缝止水可靠，避免高速水流侵入底板以下，因脉动压力引起破坏；排水系统畅通，以减小作用于底板上的扬压力；材料能抵抗水流冲刷；在各种荷载作用下能保持稳定；适应温度变化和一定的抗冻融循环能力。
5．如何选择河岸溢洪道的消能方式？河岸溢洪道一般采用挑流消能或底流消能。
挑流消能一般适用于较好岩石地基的高中水头枢纽，挑坎结构形式一般有重力式、衬砌式。
第六章1.在哪些情况下需要修建河岸溢洪道？河岸溢洪道有哪几种型式？它们各自的特点和适用条件是什么？当水利枢纽的坝型为土石坝；或坝型为重力坝，但河谷狭窄，布置河床式溢洪道有困难时，可以修建河岸溢洪道。
河岸式溢洪道的类型有正槽式溢洪道、侧槽式溢洪道、井式溢洪道和虹吸式溢洪道。
正槽式溢洪道和侧槽式溢洪道为开敞式溢洪道，超泄能力大，工作可靠性大，适应性强。
井式溢洪道和虹吸式溢洪道为封闭式溢洪道，没有超泄能力，工作可靠性较差，但进口高程低，能预泄洪水。
2.将溢洪道分为正常溢洪道（主、副溢洪道）和非常溢洪道的原因是什么？它们各宣泄什么标准的洪水？①正常溢洪道：按设计、校核洪水标准修建的永久性泄水建筑物。
②非常溢洪道：根据最大可能洪水标准，采取的非常保坝措施，有漫溢式溢洪道，自溃式溢洪道。
3.正槽式溢洪道由哪几部分组成？各自的作用是什么？组成：引水渠、溢流堰（控制堰）、泄水槽、消能设施、尾水渠引水渠的作用：将库水平顺引至溢流堰前。
溢流堰（控制堰）的作用：控制溢洪道的泄水能力。
泄水槽（陡坡段）的作用：将下泄洪水由水库的上游水位高程降至下游水位高程。
消能防冲段的作用：消除泄水槽下来的高速水流的能量。
尾水渠的作用：将溢洪道下泄的洪水平顺引至下游河道。
4.正槽式溢洪道控制堰段主要有哪些堰型？正槽式溢洪道控制堰段主要堰型有宽顶堰、实用堰、驼峰堰。
5.试述正槽式溢洪道泄槽平面和纵剖面布置的原则和方法。
泄槽的平面布置宜直线布置，不宜转弯；若必须转弯，转弯半径大于10倍的泄水槽底宽；采取收缩段，可减少开挖量，收缩角应小，以避免产生冲击波。
泄槽纵断面：宜采用单一的底坡；若坡度由陡变缓，边坡处应由反弧段连接；若坡度由缓变陡，边坡处应由抛物线连接。
复习第一章:我国水资源和水利电力建设概况1.按照所承担的任务，水利工程的分类（新书P3）1）河道整治与防洪工程2）农田水利工程3）水力发电工程4）供水和排水工程5）航运工程2.我国水资源的特点以及解决我国水资源面临问题的途径（新书P2、ppt）水资源特点：1）水资源总量丰富，人均占有量少2）水资源在空间上分布不平衡3）水资源在时间上分布不平衡4）水资源分布与人口、耕地布局不相适应5）水土流失严重6）水资源利用效率低解决途径：修建水利工程，在时间上重新分配水资源，在空间上调配水资源，并且拦截水土。
修建农田水利工程，提高水资源的利用效率。
3.解决水资源时间和空间分布不均匀的工程措施（找不到，自己总结的）兴建水库，跨流域调水第二章水库、水利枢纽和水工建筑物1.水工建筑物的特点（PPT、新书P16）1）工作条件的复杂性水工建筑物工作条件的复杂性主要由于水的作用。
水工建筑物要抵抗静水压力、浪压力、冰压力、动水压力，还要解决防渗和渗流控制的问题，除此外，还要解决高速水流可能带来的问题，做好消能防冲设计。
2）施工建造的艰巨性施工导流的问题，开挖地基和地基处理，工期较长遇到洪水期的问题，大体积混凝土温度控制的问题。
3）设计选型的独特性水工建筑物的型式、构造和尺寸与建筑物所在地的地形、地址、水文条件密切相关。
4）工程效益的显着性5）环境影响的多面性6）实施后果的严重性2.不同级别水工建筑物的不同要求主要体现在（新书P29）水利水电工程的等别，根据其工程规模、效益以及工程在国民经济中的重要性分，主要体现在防洪、灌溉、发电、供水和治涝等水利水电工程，拦河闸工程还根据其过闸流量的大小确定工程等别；灌溉、排水泵站的等别，应根据其装机流量和装机功率确定。
3.水利水电工程的等级（新书P30）综合利用的水电枢纽工程，当其水库总库容、装机容量分属不同的等别时，工程等别应取其中最高的等别。
1）永久性建筑物：主要建筑物：坝、泄洪建筑物、输水建筑物、电站厂房次要建筑物：挡土墙、导流墙、工作桥2）临时性建筑物：导流建筑物库的特征水位与库容的意义和关系（新书P40）特征水位：1）正常蓄水位：（正常高水位、兴利水位、设计蓄水位）意义：水利在正常运用情况下，为了满足兴利要求在开始供水时应该蓄到的水位，它是决定水工建筑物的尺寸、投资、淹没、水电站出力等指标的重要因素。
第六章河岸溢洪道教学要求:了解溢洪道作用和工作特点,掌握溢洪道设计的基本步骤和方法,熟悉溢洪道的细部构造和地基处理方法。
第一节概述在水利枢纽中,必需设置泄水建筑物。
溢洪道是一种最常见的泄水建筑物,用于排泄水库的多余水量、必要时防空水库以及施工期导流,以满足安全和其他要求而修建的建筑物。
溢洪道可以与坝体结合在一起,也可以设在坝体以外。
混凝土坝一般适于经坝体溢洪或泄洪,如各种溢流坝。
此时,坝体既是挡水建筑物又是泄水建筑物,枢纽布置紧凑、管理集中,这种布置一般是经济合理的。
但对于土石坝、堆石坝以及某些轻型坝,一般不容许从坝身溢流或大量泄流；或当河谷狭窄而泄流量大,难于经混凝土坝泄放全部洪水时,需要在坝体以外的岸边或天然垭口处建造溢洪道(通常称河岸溢洪道)或开挖泄水隧洞。
河岸溢洪道和泄水隧洞一起作为坝外泄水建筑物,适用范围很广,除了以上情况外,还有:(1)坝型虽适于布置坝身泄水道,但由于其他条件的影响,仍不得不用坝外泄水建筑物的情况是:①坝轴线长度不足以满足泄洪要求的溢流前缘宽度时；②为布置水电站厂房于坝后,不容许同时布置坝身泄水道时；③水库有排沙要求,而又无法借助于坝身泄水底孔或底孔尚不能胜任时(如三门峡水库,除底孔外,又续建两条净高达13m的大断面泄洪冲沙隧洞)。
(2)虽完全可以布置坝身泄水道,但采用坝外泄水建筑物的技术经济条件更有利时,也会用坝外泄水建筑物。
如:①有适于修建坝外溢洪道的理想地形、地质条件,如刘家峡水利枢纽高148m的混凝土重力坝除坝身有一道泄水孔外,还在坝外建有高水头、大流量的溢洪道和溢洪隧洞；②施工期已有导流隧洞,结合作为运用期泄水道并无困难时。
岸边溢洪道按泄洪标准和运用情况,可分为正常溢洪道(包括主、副溢洪道)和非常溢洪道。
正常溢洪道的泄流能力应满足宣泄设计洪水的要求。
超过此标准的洪水由正常溢洪道和非常溢洪道共同承担。
正常溢洪道在布置和运用上有时也可分为主溢洪道和副溢洪道,但采用这种布置是有条件的,应根据地形、地质条件、枢纽布置、坝型、洪水特征及其对下游的影响等因素研究确定,主溢洪道宣泄常遇洪水,常遇洪水标准可在20年一遇至设计洪水之间选择。
