水工建筑物课程设计——土石坝设计一、设计目的：通过综合运用专业基础知识及水工建筑物课程的有关原理方法进行实际建筑物的设计，帮助学生加深对本课程知识的理解，提高学生理论联系实际的能力、绘图计算等能力，树立科学意识、责任意识和经济意识。
按均质坝、心墙坝、斜墙坝三种坝型分别设计，按学号分三组。
二、基本资料：1、河谷地形见附图。
2、天然材料。
在坝址附近3公里范围内渗透系数为k=10-5cm/s的土料储量丰富，砂石料分布较为广泛。
覆盖层厚度：岸坡3——5m，河床5——7m。
覆盖层渗透系数平均为10-2cm/s——10-3cm/s.3、内外交通。
工程紧靠公路，与铁路线相距约10公里，交通便利，不需另外修建对外临时施工道路。
4、水库规划资料。
该工程主要为下游城市和农田供水，供水工程的最大引用流量为20m3/s。
水库正常蓄水位590 m、设计洪水位592 m、校核洪水位593m。
设计洪水流量1200m3/s,下泄允许最大单宽流量18m3/s。
水库最大风速12m/s，吹程D=5km。
三、设计任务：1、确定主要建筑物类型、尺寸并在地形图上进行布置；2、土坝渗流计算。
计算渗流坡降、，校核是否发生渗透变形，计算大坝总的渗流量。
根据需要设置防渗、排水、反滤层构造。
3、土坝稳定计算。
以圆弧滑动法或毕肖普法进行稳定分析。
4、其他细部构造设计，如护坡、马道、防浪墙等。
5、绘制设计图纸。
四、设计步骤：1、在分析基本资料的基础上拟定土坝的布置方案。
即选择坝型、各组成部分的布置形式和尺寸，并进行方案比较。
比较的内容包括：各种条件下保证工程安全的可靠程度；河床及两岸地基开挖、排水、处理、回填和土坝各部分土料天主的难易程度；施工设备来源与可靠程度；施工安排的难易及工期长短；工程量及总投资对比等。
2、选定布置方案，拟定各部分的尺寸和构造；3、进行渗透、稳定和沉陷计算，确定满足设计要求的各项尺寸；4、各部分详细尺寸和细部构造设计；5、绘制设计图纸。
建造师一级水利水电讲义之水工建筑物分类建造师一级水利水电讲义之水工建筑物分类水工建筑物一般按它的作用和使用时期等来进行分类。
（一）水工建筑物按作用分类水工建筑物按其作用可分为挡水建筑物、泄水建筑物、输水建筑物、取（进）水建筑物、整治建筑物以及专门为灌溉、发电、过坝需要而兴建的建筑物。
1．挡水建筑物。
是用来拦截江河，形成水库或壅高水位的建筑物，如各种坝和水闸，或用以抗御洪水，如沿江河海岸修建的堤防、海塘等。
2．泄水建筑物。
是用于宣泄多余洪水量、排放泥沙和冰凌，以及为了人防、检修而放空水库、渠道等，以保证大坝和其他建筑物安全的建筑物。
如各种溢流坝、坝身泄水孔、岸边溢洪道和泄水隧洞等。
3．输水建筑物。
是为了发电、灌溉和供水的需要，从上游向下游输水用的建筑物，如引水隧洞、引水涵管、渠道、渡槽、倒虹吸等。
4．取（进）水建筑物。
是输水建筑物的首部建筑物，如引水隧洞的进水口段、灌溉渠首和供水用的进水闸、扬水站等。
5．整治建筑物。
是用以改善河流的水流条仵，调整河流水流对河床及河岸的作用以及为防护水库、湖泊中的波浪和水流对岸坡冲刷的建筑物，如丁坝、顺坝、导流堤、护底和护岸等。
6．专门为灌溉、发电、过坝需要而兴建的建筑物。
（1）水电站建筑物：如水电站用的压力管道、压力前池、调压室、电站厂房。
（2）灌溉、排水建筑物：如灌溉渠道上的节制闸、分水闸和渠道上的建筑物（渡槽、倒虹吸、跌水等）。
（3）水运建筑物：保证河流通航及浮运木材而修建的建筑物，如升船机、船闸、筏道、码头等。
（4）给水、下水建筑物：如自来水厂的抽水站、滤水池和水塔，以及排除污水的下水道等。
（5）渔业建筑物：为了使河流中鱼类通过闸坝而修建的鱼道、升鱼机等。
有些水工建筑物在枢纽中所起的作用并不是单一的。
例如溢流坝既起挡水作用，又起泄水作用；水闸既可挡水，又能泄水，还可作为灌溉渠首或供水工程的取水建筑物等。
在水利枢纽布置时，应尽量使一个建筑物起到多种作用。
（二）水工建筑物按使用时期分类水工建筑物按使用时期分为永久性建筑物和临时性建筑物。
1、溢流重力坝：既要满足稳定和强度要求，又要满足水利条件要求。
孔口尺寸，溢流堰形态，以及效能方式溢流坝的溢流面组成部分，各部分的形态的确定为满足泄水的要求，其实用剖面是将坝体下游斜面修改成溢流面溢流坝面由顶部曲线段、中间直线段、下游反弧段组成顶部曲线段的形状对泄流能力和流态有很大的影响。
对于坝顶溢流式孔口，工程中常采用WES 曲线下部反射弧要求沿程压力分布均匀，不产生负压和不致引起有害的脉动，通常采用圆弧曲线，反射半径R=（6~10）h ，h 为校核洪水位闸门全开时反弧处的水深。
中间直线段与顶部曲线段和下部反弧段相切，其坡度由重力坝基本剖面决定溢流坝实用剖面是将溢流面曲线与坝体基本剖面拟合修改而成。
2、重力坝抗滑稳定分析抗剪强度公式：()∑∑-=P U W f K s∑W --作用于滑动面以上的力在铅直方向投影的代数和∑P --作用于滑动面以上的力在水平方向投影的代数和U ——作用在滑动面上的扬压力；（1分）f ——滑动面上的抗剪摩擦系数；（1分）K----按抗剪强度公式计算的抗滑稳定安全系数抗剪断公式：()∑∑'+-'=P AC U W f K s ''s K ——抗滑稳定安全系数；（1分）∑W ——滑动面以上的总铅直力；（1分） ∑P ——滑动面以上的总水平力；（1分） U ——作用在滑动面上的扬压力；（1分）f '——抗剪断摩擦系数；（1分）c'——抗剪断凝聚力。
（1分）提高抗滑稳定性的工程措施：将坝的迎水面做成倾斜或折坡行，利用坝面上的水重来增加坝体的抗滑稳定；将坝基面开挖成倾向上游的斜面，借以增加抗滑力提高稳定性；利用地形地质特点，在坝踵或坝趾设置深入基岩的齿墙，用以增加抗力提高稳定性；采用有效的防渗排水或抽水措施，降低扬压力；利用预加应力提高抗滑稳定性3、拱效应：心墙坝由于心墙设在坝体中部，施工时就要求心墙与坝体大体同步上升，因而两者相互干扰大，影响施工进度。
河岸溢洪道自测题三、简答题1．河岸溢洪道如何进行位置的选择？2．溢流堰有几种形式？各有什么特点？3 ．泄槽的水力特征是什么？4 ．泄槽衬砌应满足什么要求？5 ．如何选择河岸溢洪道的消能方式？6．正槽溢洪道的水力计算内容包括哪些内容？7为什么要设置非常溢洪道？非常溢洪道有哪几种形式？一、填空题1 ．河岸溢洪道的主要类型有正槽式侧槽式井式和虹吸式四种。
2 ．正槽溢洪道通常由进水渠、控制段、泄槽消能防冲设施、出水渠等部分组成。
3 ．侧槽溢洪道通常由控制段、侧槽、泄槽消能防冲设施、出水渠等部分组成。
4 ．非常溢洪道一般分为漫流式、自溃式爆破引溃式三种。
5．溢流堰的主要形式有宽顶堰、实用堰驼峰堰和折线形堰。
二、单项选择题1．关于实用溢流堰上游堰高P和定型设计水头Hd 的比值P/Hd与流量系数m的关系正确的是（B ）。
A、高堰的流量系数m随P/Hd减小而降低；B、高堰的流量系数m接近一个常数；C、低堰的流量系数m随P/Hd减小而升高；D 、低堰的流量系数m 接近一个常数；2 ．对于正槽溢洪道的弯道泄槽，为了保持泄槽轴线的原底部高程及边墙高不变，以利施工，则应采用下列措施（A ）。
A、外侧渠底抬高△h，内侧渠底降低△hB、外侧渠底降低△h，内侧渠底抬高△hC 、外侧渠底抬高△h ，内侧渠底抬高△hD、外侧渠底降低△h，内侧渠底降低△h（△h为外墙水面与中心线水面高差）3．陡坡泄槽i＞ik,当水深h0＜h＜hk，h0为正常水深，hk为临界水深，泄槽水面曲线为（B ）。
A 、a 型壅水曲线B 、b 型降水曲线C、c型壅水曲线D、均可发生4．为了减少侧槽的开挖量，下列措施不对的有（C）。
C 、侧槽宜采用宽浅式三、简答题1 ．河岸溢洪道如何进行位置的选择？应选择有利的地形条件，布置在垭口或岸边，尽量避免深挖而形成边坡。
（1 ）应布置在稳定的地基上，并考虑岩层及地质构造的性状，充分注意地质条件的变化（2 ）溢洪道进出口的布置应使水流顺畅，不影响枢纽中其他建筑物的正常运行，进出口不宜距土石坝太近，以免冲刷坝体（3 ）从施工条件考虑，应便于出渣路线及堆渣场所的布置。
水工建筑物——河岸溢洪道为了宣泄水库多余的水量，防止洪水漫坝失事，确保工程安全，以及满足放空水库和防洪调节等要求，在水利枢纽中一般都设有泄水建筑物。
常用的泄水建筑物有深式泄水建筑物（包括坝身泄水孔、水工隧洞、坝下涵管等）和溢洪道（包括河岸溢洪道、河床溢洪道）。
河岸溢洪道一般适用于土石坝、堆石坝等水利枢纽。
河床溢洪道即溢流坝，通常用于重力坝枢纽。
一、河岸溢洪道的类型河岸溢洪道可以分为正常溢洪道和非常溢洪道两大类，正常溢洪道常用的型式主要有正槽式、侧槽式、井式和虹吸式四种。
正槽式溢洪道1—进水渠；2—溢流堰3—泄槽；4—消力池5—出水渠6—非常溢洪道；7—土石坝1、正槽式溢洪道如图所示，这种溢洪道的泄槽轴线与溢流堰轴线正交，过堰水流方向与泄槽轴线方向一致，其水流平顺，超泄能力大，并且结构简单，运用安全可靠，是采用最多的河岸溢洪道型式之一。
2、侧槽式溢洪道如图所示，这种溢洪道的泄槽轴线与溢流堰的轴线接近平行，即水流过堰后，在侧槽内转弯约90°，再经泄水槽泄入下游。
侧槽溢洪道多设置于较陡的岸坡上，大体沿等高线设置溢流堰和泄水槽，易于加大堰顶长度，减少溢流水深和单宽流量，不需大量开挖山坡，但侧槽内水流紊乱、撞击很剧烈。
因此，对两岸山体的稳定性及地基的要求很高。
3、井式溢洪道其组成主要有溢流喇叭口段、渐变段、竖井段、弯道段和水平泄洪洞段，如图所示。
其适用于岸坡陡峭、地质条件良好，又有适宜的地形的情况。
可以避免大量的土石方开挖，造价可能较其他溢洪道低，但当水位上升，喇叭口溢流堰顶淹没，堰流转变为孔流，超泄能力较小。
当宣泄小流量，井内的水流连续性遭到破坏时，水流不稳定，易产生振动和空蚀。
因此，我国目前较少采用。
4、虹吸式溢洪道该型式溢洪道通常包括进口（遮檐）、虹吸管、具有自动加速发生虹吸作用和停止虹吸作用的辅助设备、泄槽及下游消能设备，如图6－4所示。
溢流堰顶与正常高水位在同一高程，水库正常高水位以上设通气孔，当水位超过正常高水位时，水流将流过堰顶，虹吸管内的空气逐渐被空气带走达到真空，形成虹吸作用自行泄水。

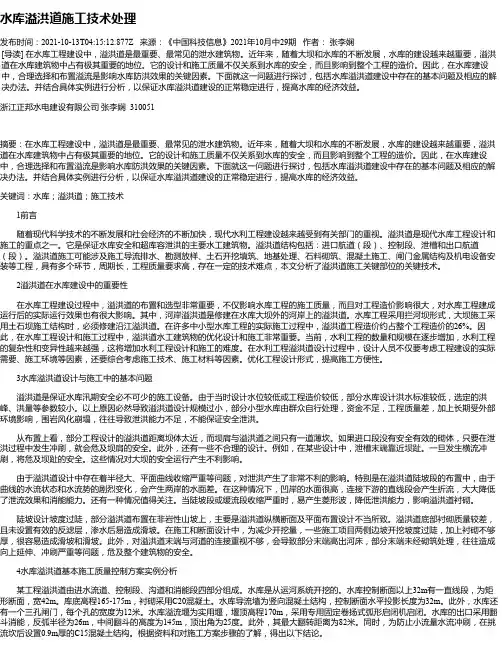

水库溢洪道施工技术处理发布时间：2021-10-13T04:15:12.877Z 来源：《中国科技信息》2021年10月中29期作者：张李娴[导读] 在水库工程建设中，溢洪道是最重要、最常见的泄水建筑物。
近年来，随着大坝和水库的不断发展，水库的建设越来越重要，溢洪道在水库建筑物中占有极其重要的地位。
它的设计和施工质量不仅关系到水库的安全，而且影响到整个工程的造价。
因此，在水库建设中，合理选择和布置溢流是影响水库防洪效果的关键因素。
下面就这一问题进行探讨，包括水库溢洪道建设中存在的基本问题及相应的解决办法。
并结合具体实例进行分析，以保证水库溢洪道建设的正常稳定进行，提高水库的经济效益。
浙江正邦水电建设有限公司张李娴 310051摘要：在水库工程建设中，溢洪道是最重要、最常见的泄水建筑物。
近年来，随着大坝和水库的不断发展，水库的建设越来越重要，溢洪道在水库建筑物中占有极其重要的地位。
它的设计和施工质量不仅关系到水库的安全，而且影响到整个工程的造价。
因此，在水库建设中，合理选择和布置溢流是影响水库防洪效果的关键因素。
下面就这一问题进行探讨，包括水库溢洪道建设中存在的基本问题及相应的解决办法。
并结合具体实例进行分析，以保证水库溢洪道建设的正常稳定进行，提高水库的经济效益。
关键词：水库；溢洪道；施工技术1前言随着现代科学技术的不断发展和社会经济的不断加快，现代水利工程建设越来越受到有关部门的重视。
溢洪道是现代水库工程设计和施工的重点之一。
它是保证水库安全和超库容泄洪的主要水工建筑物。
溢洪道结构包括：进口航道（段）、控制段、泄槽和出口航道（段）。
溢洪道施工可能涉及施工导流排水、勘测放样、土石开挖填筑、地基处理、石料砌筑、混凝土施工、闸门金属结构及机电设备安装等工程，具有多个环节，周期长，工程质量要求高，存在一定的技术难点，本文分析了溢洪道施工关键部位的关键技术。
2溢洪道在水库建设中的重要性在水库工程建设过程中，溢洪道的布置和选型非常重要，不仅影响水库工程的施工质量，而且对工程造价影响很大，对水库工程建成运行后的实际运行效果也有很大影响。
一、填空题1、上游连接段用以引导__过闸__水流平顺地进入闸室，保护__两岸和闸基__免遭冲刷,并与__防渗刺墙__等共同构成防渗地下轮廓，确保在渗透水流作用下两岸和闸基的抗渗稳定性.2、水闸消能防冲的主要措施有消力池、__海漫__、防冲槽等.6、隧洞进口建筑物的按其布置及结构形式分为__竖井式_、___塔式___、__岸塔式__、___斜坡式__.其中__塔式__受风浪、冰、地震的影响大，稳定性相对较差,需要较长的工作桥。
7、正槽式溢洪道一般由_ 进水渠_ 、_控制段_、__泄槽__、消能防冲措施_ 、__出水渠__五部分组成。
其中___控制段___控制溢洪道的过水能力.8、泄水槽纵剖面布置,坡度变化不宜太多，当坡度由陡变缓时,应在变坡处用__反弧段__连接,坡度由缓变陡时，应在变坡处用__竖向射流抛物线__连接。
9、水工隧洞按水流状态可分为__有压隧洞_、__无压隧洞__两种形式,___________更能适应地质条件较差的情况,但其_________复杂，所以应避免平面转弯.10、回填灌浆是填充__衬砌__与__围岩_之间的空隙，使之结合紧密，共同受力，以改善__传力__条件和减少__渗漏__。
1、河岸溢洪道的类型主要有正槽式式、侧槽式、井式和虹吸式四种。
3、海漫应具有一定的粗糙性，利于进一步消除余能；具有一定的透水性，以便排出渗水；具有一定的柔性,适应河床的变形。
4、坝下涵管为了有效地防止集中渗流,在涵管1～2m的范围内用回填粘土做防渗层,这个防渗层称为涵衣。
5、土石坝管涌渗透变形中使个别小颗粒土在孔隙内开始移动的水力坡降称为临界坡降；使更大的土粒开始移动，产生渗流通道和较大范围内破坏的水力坡降称为破坏坡降。
6、在土石坝的坝坡稳定计算中，可用替代法考虑渗透动水压力的影响，在计算下游水位以上、浸润线与滑弧间的土体的滑动力矩时用饱和重度,计算抗滑力矩时用浮重度。
7、不平衡剪力在闸墩和底板进行分配时可采用弹性地基梁法和反力直线法.8、水闸按照其所承担的任务分为节制闸、进水闸、分洪闸、排水闸和挡潮闸。

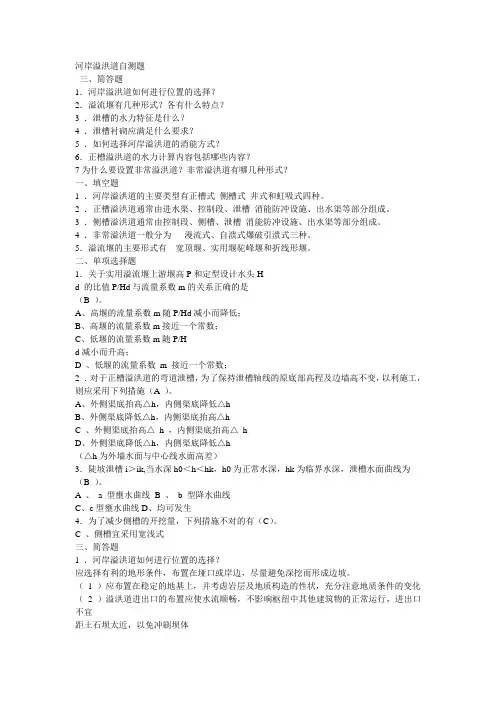

河岸溢洪道自测题三、简答题1．河岸溢洪道如何进行位置的选择？2．溢流堰有几种形式？各有什么特点？3 ．泄槽的水力特征是什么？4 ．泄槽衬砌应满足什么要求？5 ．如何选择河岸溢洪道的消能方式？6．正槽溢洪道的水力计算内容包括哪些内容？7为什么要设置非常溢洪道？非常溢洪道有哪几种形式？一、填空题1 ．河岸溢洪道的主要类型有正槽式侧槽式井式和虹吸式四种。
2 ．正槽溢洪道通常由进水渠、控制段、泄槽消能防冲设施、出水渠等部分组成。
3 ．侧槽溢洪道通常由控制段、侧槽、泄槽消能防冲设施、出水渠等部分组成。
4 ．非常溢洪道一般分为漫流式、自溃式爆破引溃式三种。
5．溢流堰的主要形式有宽顶堰、实用堰驼峰堰和折线形堰。
二、单项选择题1．关于实用溢流堰上游堰高P和定型设计水头Hd 的比值P/Hd与流量系数m的关系正确的是（B ）。
A、高堰的流量系数m随P/Hd减小而降低；B、高堰的流量系数m接近一个常数；C、低堰的流量系数m随P/Hd减小而升高；D 、低堰的流量系数m 接近一个常数；2 ．对于正槽溢洪道的弯道泄槽，为了保持泄槽轴线的原底部高程及边墙高不变，以利施工，则应采用下列措施（A ）。
A、外侧渠底抬高△h，内侧渠底降低△hB、外侧渠底降低△h，内侧渠底抬高△hC 、外侧渠底抬高△h ，内侧渠底抬高△hD、外侧渠底降低△h，内侧渠底降低△h（△h为外墙水面与中心线水面高差）3．陡坡泄槽i＞ik,当水深h0＜h＜hk，h0为正常水深，hk为临界水深，泄槽水面曲线为（B ）。
A 、a 型壅水曲线B 、b 型降水曲线C、c型壅水曲线D、均可发生4．为了减少侧槽的开挖量，下列措施不对的有（C）。
C 、侧槽宜采用宽浅式三、简答题1 ．河岸溢洪道如何进行位置的选择？应选择有利的地形条件，布置在垭口或岸边，尽量避免深挖而形成边坡。
（1 ）应布置在稳定的地基上，并考虑岩层及地质构造的性状，充分注意地质条件的变化（2 ）溢洪道进出口的布置应使水流顺畅，不影响枢纽中其他建筑物的正常运行，进出口不宜距土石坝太近，以免冲刷坝体（3 ）从施工条件考虑，应便于出渣路线及堆渣场所的布置。
2．溢流堰有几种形式？各有什么特点？1. 溢流堰有四种形式：宽顶堰、实用堰、驼峰堰、折线形堰。
2. ①宽顶堰：结构简单，施工方便，流量系数较低，荷载小，对承载力较差的土基适应能力较强②实用堰：流量系数较宽顶堰大，溢流前缘较短，工程量相对较小，施工复杂。
大中型水库，岸坡较陡时，多才用这种形式。
③驼峰堰：复合圆弧的溢流低堰，流量系数可达0.42以上，设计与施工简便，对地基要求低，适用于软弱地基。
④折线形堰：能够获得较长的溢流前缘。
3．泄槽的水力特征是什么？泄槽的底坡常大于水流的临界坡。
槽内水流处于急流状态，紊动剧烈，由急流产生的高速水流对边界条件的变化敏感。
当边墙有转折时就会产生冲击波，并可能向下游移动；如槽壁不平整时，极易产生掺气、空蚀等问题。
4．泄槽衬砌应满足什么要求？泄槽衬砌应满足：表面光滑平整，不至引起不利的负压和空蚀；分缝止水可靠，避免高速水流侵入底板以下，因脉动压力引起破坏；排水系统畅通，以减小作用于底板上的扬压力；材料能抵抗水流冲刷；在各种荷载作用下能保持稳定；适应温度变化和一定的抗冻融循环能力。
5．如何选择河岸溢洪道的消能方式？河岸溢洪道一般采用挑流消能或底流消能。
挑流消能一般适用于较好岩石地基的高中水头枢纽，挑坎结构形式一般有重力式、衬砌式。
后者适用于坚硬完整岩基，在下游常做一段短护坦，以防止水流大时产生贴流而冲刷齿墙底脚。
底流消能可适用于各种地基，不适用于有排漂和排凌要求的情况。
在河岸溢洪道中一般适用于土基或破碎软弱的岩基上。
6．正槽溢洪道的水力计算内容包括哪些内容？（1）计算进水渠内流速，求库水位与下泄流量关系曲线，校核泄流能力，求渠内水面曲线，确定进水渠边高（2）控制段：校核溢流堰过水能力（3 ）过渡段水力计算①渐变槽式过渡段②缩窄陡槽型过渡段泄槽水力计算：计算泄槽内水深和流速的沿程变化，进行水面线计算，以确定边墙高度，为边墙及衬砌的结构设计和下游消能计算提供依据。
7 ．为什么要设置非常溢洪道？非常溢洪道有哪几种形式？在建筑物运行期间可能出现超过设计标准的洪水，由于这种洪水出现机会极少，泄流时间也不长，所以在枢纽中可以用结构简单的非常溢洪道来泄洪。
非常溢洪道的形式有漫流式、自溃式、爆破引溃式。
土石坝自测题一、填空题1 ．土石坝按施工方法可分为、、和等形式。
2 ．土坝按防渗体的位置分为、、、。
3 ．土石坝的剖面拟定是指、、和的拟定。
4 ．在土石坝的坝顶高程计算中，超高值Y= （写出公式）。
公式中各字母代表的含义是：、、。
5. 碾压式土石坝上下游坝坡常沿高程每隔10 ～30m 设置，宽度不小于1.5 ～2.0m ，一般设在。
6. 当有可靠防浪墙时，心墙顶部高程应，否则，心墙顶部高程应不低于。
7. 由于填筑土石坝坝体的材料为，抗剪强度低，下游坝坡平缓，坝体体积和重量都较大，所以不会产生。
8. 土石坝挡水后，在坝体内形成由上游向下游的渗流。
坝体内渗流的水面线叫做。
其下的土料承受着，并使土的内磨擦角和粘结力减小，对坝坡稳定。
9. .土石坝可能滑动面的形式有、和复合滑裂面。
10. 土石坝裂缝处理常用的方法有、、等。
11. 土石坝管涌渗透变形中使个别小颗粒土在孔隙内开始移动的水力坡降；使更大的土粒开始移动，产生渗流通道和较大范围内破坏的水力坡降称。
12. 在土石坝的坝坡稳定计算中，可用替代法考虑渗透动水压力的影响，在计算下游水位以上、浸润线以下的土体的滑动力矩时用重度，计算抗滑力矩时用重度。
13. 土石坝的上游面，为防止波浪淘刷、冰层和漂浮物的损害、顺坝水流的冲刷等对坝坡的危害，必须设置。
14. 土石坝砂砾石地基处理属于“上防”措施，铅直方向的有、板桩、和帷幕灌浆。
15. 砂砾石地基一般强度较大，压缩变形也较小，因而对建筑在砂砾石地基上土石坝的地基处理主要是解决。
16. 土石坝与混凝土坝、溢洪道、船闸、涵管等混凝土建筑物的连接，必须防止接触面的防止因而产生的裂缝，以及因水流对上下游坝坡和坝脚的冲刷而造成的危害。
17. 土坝的裂缝处理常用的方法有、、等。
18. 土石坝的渗漏处理时，要遵循“”的原则，即在坝的上游坝体和坝基阻截渗水，在坝的下游面设排出渗水。
二、单项选择题1.土石坝的粘土防渗墙顶部高程应（）。
A 、高于设计洪水位B、高于设计洪水位加一定超高，且不低于校核洪水位C、高于校核洪水位D 、高于校核洪水位加一定安全超高2.关于土石坝坝坡，下列说法不正确的有（）。
A 、上游坝坡比下游坝坡陡B 、上游坝坡比下游坝坡缓C 、粘性土料做成的坝坡，常做成变坡，从上到下逐渐放缓，相邻坡率差为0.25 或0.5D 、斜墙坝与心墙壁坝相比, 其下游坝坡宜偏陡些, 而上游坝坡可适当放缓些3. 反滤层的结构应是（）。
A 、层次排列应尽量与渗流的方向水平B 、各层次的粒径按渗流方向逐层增加C 、各层的粒径按渗流方向逐渐减小，以利保护被保护土壤D 、不允许被保护土壤的细小颗粒（小于0.1mm 的砂土）被带走4. 砂砾地基处理主要是解决渗流问题，处理方法是“上防下排”, 属于上防的措施有（）。
A 、铅直方向的粘土截水槽、混凝土防渗墙、板桩B 、止水设备C 、排水棱体D 、坝体防渗墙5 ．粘性土不会发生（）。
A 、管涌B 、流土C 、管涌或流土D 、不确定6 ．下列关于反滤层的说法不正确的是（）。
A 、反滤层是由2 ～3 层不同粒径的无粘性土料组成，它的作用是滤土排水B、反滤层各层材料的粒径沿渗流方向由大到小布置。
C、相邻两层间，较小层的颗粒不应穿过粒径较大层的孔隙D、各层内的颗粒不能发生移动7．土石坝上、下游坝面如设变坡，则相邻坝面坡率差值一般应在（）范围内。
A、0.35—0.45B、0.15—0.25C、0.25—0.50D、0.50—0.758．一般坝顶不允许溢流的坝型为（）。
A、拱坝B、浆砌石坝C、土石坝D、混凝土重力坝9．不能够降低土坝坝体浸润线的排水设备有（）。
A、堆石棱体排水B、褥垫式排水C、贴坡式排水D、管式排水10.粘性土的填筑标准是（）。
A 、最优含水率B 、孔隙率C、相对密度D、设计干重度及相应的含水率11.土坝护坡的临时紧急抢护措施之一是( )。
A、填补翻修B、干砌石缝粘结C 、砂袋压盖D 、框格加固12.绕坝渗漏的具体表现是( )。
A 、绕过坝的底部B 、通过坝体端部两岸山体C、从坝体穿过D、渗水从坝体和建筑物接触面通过13．当滑裂面通过无粘性土，坝坡部分浸入水中时为（）形滑裂面。
A 、折线B 、直线C 、曲线D 、复合三、名词解释1．土石坝2 ．流土3 ．管涌4 ．流网5. 反滤层6 ．浸润线7．褥垫排水8．粘性土截水槽9 ．接触渗漏四、判断题1．上游坝坡长期处于水下饱和状态，水库水位也可能快速下降，为了保持坝坡稳定，上游坝坡常比下游坝坡为缓。
（）2．土石坝的坝坡特征为，上部坡缓，下部坡陡。
（）3 ．心墙坝的上、下游坝坡均比斜墙坝的缓。
（）4．有限深透水地基上的心墙坝,一般都做有截水槽以拦截透水地基渗流。
心墙土料的渗透系数常比坝壳土料的小得多,故可近似地认为上游坝壳中无水头损失,心墙前的水位仍为水库的水位。
（）5．在渗流作用下，坝体或坝基中的细小颗粒被渗流带走逐步形成渗流通道的现象称为流土。
6 ．粘性土的颗粒之间存在有凝聚力（或称粘结力），渗流难以把其中的颗粒带走，一般不易发生流土。
（）7 ．反滤层一般是由2-3 层不同粒径的非粘性土、砂和砂砾石组成的。
层次排列应尽量与渗流的方向垂直，各层次的粒径则按渗流方向逐层减小。
8 ．土石坝失稳形式主要是坝坡滑动或坝坡与坝基一起滑动。
（）9 ．滑裂面通过无粘性土时，滑裂面的形状可能是曲线。
（）10 、用瑞典圆弧法计算土石坝坝坡稳定问题，没有考虑土条间的相互作用力，计算出的抗滑稳定安全系数偏小。
（）11 ．简化毕肖普法计算土石坝坝坡稳定时，近似考虑了土条间相互作用力的影响。
（）12 ．流土这种渗透变形主要发生在粘性土体的渗流出口处。
（）13 ．用替代法计算下游坝坡稳定时，可将下游水位以上、浸润线以下的土体在计算滑动力矩时用浮重度，而计算抗滑力矩时则用饱和重度。
（）14 ．孔隙水压力在土体滑动时能产生摩擦力，增大粘性土体的抗剪强度。
（）15 ．心墙坝、斜墙坝作防渗设施的土料应具有足够的防渗性与坝壳材料的渗透系数之比最好不大于1 ／100 。
（）16．非粘性土料是填筑坝体或坝壳的主要材料之一，对它的填筑密度也应有严格的要求。
压密程度一般用填土的干重度17．斜墙与下游坝体之间，应根据需要设置过渡层。
（）18．排水设施应具有充分的排水能力，不至被泥沙堵塞，以保证在任何情况下都能自由地排出全部渗水。
