经常用的单、双向可控硅型号参数表

单向可控硅参数列表MCR100-8 1A400V单向可控硅参数列表MCR100-8 1A400V参数: 1A 400V可控硅引脚定义可控硅外形象中功率三极管，三个脚定义为阳极A，阴极K，栅极G ,使用时在阳极加正电压，必须在栅极加一个4 伏左右的触发电压才能导通.单向可控硅的型号参数表常用1A/400V 单向可控硅有：MCR100-6MCR100-8BT169TP5GCR3AM常用3A/600V 的单向可控硅的型号有：3CR3AM-12TLC336TLC336TTLC336DTLC336STLC336晶闸管的选用与代换及检测1．晶闸管的选用(1) 选择晶闸管的类型：晶闸管有多种类型，应根据应用电路的具体要求合理选用。

若用于交直流电压控制、可控整流、交流调压、逆变电源、开关电源保护电路等，可选用普通晶闸管。

若用于交流开关、交流调压、交流电动机线性调速、灯具线性调光及固态继电器、固态接触器等电路中，应选用双向晶闸管。

若用于交流电动机变频调速、斩波器、逆变电源及各种电子开关电路等，可选用门极关断晶闸管。

若用于锯齿波发生器、长时间延时器、过电压保护器及大功率晶体管触发电路等，可选用BTG 晶闸管。

若用于电磁灶、电子镇流器、超声波电路、超导磁能储存系统及开关电源等电路，可选用逆导晶闸管。

若用于光电耦合器、光探测器、光报警器、光计数器、光电逻辑电路及自动生产线的运行监控电路，可选用光控晶闸管。

2．选择晶闸管的主要参数：晶闸管的主要参数应根据应用电路的具体要求而定。

所选晶闸管应留有一定的功率裕量，其额定峰值电压和额定电流（通态平均电流）均应高于受控电路的最大工作电压和最大工作电流1. 5〜2倍。

晶闸管的正向压降、门极触发电流及触发电压等参数应符合应用电路（指门极的控制电路）的各项要求，不能偏高或偏低，否则会影响晶闸管的正常工作。

2.晶闸管的代换晶闸管损坏后，若无同型号的晶闸管更换，可以选用与其性能参数相近的其他型号晶闸管来代换。

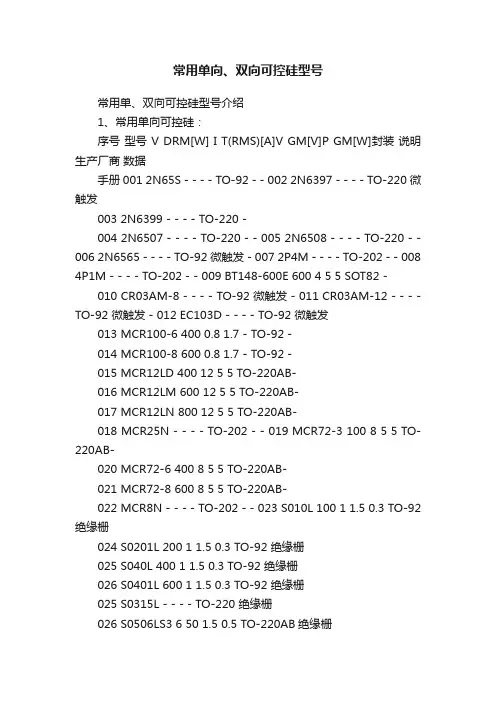

常用单向、双向可控硅型号常用单、双向可控硅型号介绍1、常用单向可控硅：序号型号 V DRM[W] I T(RMS)[A]V GM[V]P GM[W]封装说明生产厂商数据手册001 2N65S - - - - TO-92 - - 002 2N6397 - - - - TO-220 微触发003 2N6399 - - - - TO-220 -004 2N6507 - - - - TO-220 - - 005 2N6508 - - - - TO-220 - - 006 2N6565 - - - - TO-92 微触发 - 007 2P4M - - - - TO-202 - - 008 4P1M - - - - TO-202 - - 009 BT148-600E 600 4 5 5 SOT82 - 010 CR03AM-8 - - - - TO-92 微触发 - 011 CR03AM-12 - - - - TO-92 微触发 - 012 EC103D - - - - TO-92 微触发013 MCR100-6 400 0.8 1.7 - TO-92 -014 MCR100-8 600 0.8 1.7 - TO-92 -015 MCR12LD 400 12 5 5 TO-220AB-016 MCR12LM 600 12 5 5 TO-220AB-017 MCR12LN 800 12 5 5 TO-220AB-018 MCR25N - - - - TO-202 - - 019 MCR72-3 100 8 5 5 TO-220AB-020 MCR72-6 400 8 5 5 TO-220AB-021 MCR72-8 600 8 5 5 TO-220AB-022 MCR8N - - - - TO-202 - - 023 S010L 100 1 1.5 0.3 TO-92 绝缘栅024 S0201L 200 1 1.5 0.3 TO-92 绝缘栅025 S040L 400 1 1.5 0.3 TO-92 绝缘栅026 S0401L 600 1 1.5 0.3 TO-92 绝缘栅025 S0315L - - - - TO-220 绝缘栅026 S0506LS3 6 50 1.5 0.5 TO-220AB绝缘栅027 S0508F2 50 8 1.5 0.5 TO-202AB-028 S0565J 50 65 3.0 50 TO-218X 绝缘栅029 S1012L - - - - TO-220 绝缘栅030 S1055M 50 55 1.5 40 TO-218AC-031 S1055W 50 55 1.5 40 TO-218AC大引脚022 S2003LS3 - - - - TO-220 绝缘栅033 S2006LS2 200 6 1.5 20 TO-220AB绝缘栅034 S2006LS3 200 6 1.5 40 TO-220AB绝缘栅035 S2008LS3 200 8 1.5 20 TO-220AB绝缘栅036 S2010LS2 200 10 1.5 20 TO-220AB绝缘栅037 S2020L 200 20 1.6 30 TO-220AB绝缘栅038 S2025L 200 25 1.5 35 TO-220AB绝缘栅039 S2035J 50 35 1.5 35 TO-218X 绝缘栅040 S2035K 50 35 1.5 35 TO-218X 绝缘栅041 S2040K 400 40 1.5 35 TO-220AB绝缘栅 - 042 S2055M 200 55 1.5 40 TO-218AC-043 S2055W 200 55 1.5 40 TO-218X 大引脚 - 044 S2070W 200 70 2.0 50 TO-218X 大引脚045 S4002NH 400 2 - - TO-220 -046 S4003LS2 400 3 - - TO-220 绝缘栅047 S4003LS3 400 3 - - TO-220 绝缘栅 - 048 S4006L 400 6 1.5 20 TO-220AB绝缘栅049 S4006LS2 400 6 1.5 20 TO-220AB绝缘栅050 S4008L 400 8 1.5 20 TO-220AB绝缘栅051 S4008LS2 400 8 1.5 20 TO-220AB绝缘栅052 S4008LS3 400 8 1.5 20 TO-220 绝缘栅053 S4010L 400 10 1.5 20 TO-220AB绝缘栅054 S4010LS2 400 10 1.5 20 TO-220 绝缘栅055 S4015L 400 15 1.5 20 TO-220 绝缘栅056 S4020L 400 20 1.6 30 TO-220AB绝缘栅057 S4025L 400 25 1.6 35 TO-220 绝缘栅058 S4035J 400 35 1.8 35 TO-218AC绝缘栅059 S4035K 400 35 1.8 35 TO-218AC绝缘栅060 S4055M 400 55 1.8 40 TO-218AC- 061 S4055W 400 55 1.8 40 TO-218X 大引脚062 S4070W 400 70 1.8 50 TO-218X 大引脚063 S6006L 600 6 1.5 20 TO-220AB绝缘栅064 S6008L 600 8 1.5 20 TO-220Ab绝缘栅065 S6010L 600 10 1.5 20 TO-220AB绝缘栅066 S6015L 600 15 1.5 30 TO-220AB绝缘栅067 S6020L 600 20 1.5 30 TO-220AB绝缘栅068 S6025L 600 25 1.5 35 TO-220AB绝缘栅069 S6035J 600 35 1.5 35 TO-218X 绝缘栅070 S6055M 600 55 1.8 40 TO-218X 大引脚071 S6065W 600 55 1.8 40 TO-218X 绝缘栅072 S6065K 600 65 1.8 50 TO-218X 绝缘栅073 S6070W 600 70 2.0 50 TO-218X 大引脚074 S8025L 800 25 1.5 35 TO-220AB绝缘栅075 S8035K 800 35 1.5 35 TO-218AC绝缘栅076 S8055M 800 55 1.5 40 TO-218AC- 077 S8055W 800 55 1.5 40 TO-218X 大引脚078 S1625DH - - - - TO-220 - -079 S2008L 200 8 1.5 20 TO-220AB -080 S2010FS2 200 10 1.5 20 TO-220AB- 081 S2012R 200 12 1.5 20 TO-220 -082 S2016R 200 16 1.5 30 TO-220AB- 083 S2025R 200 25 1.5 35 TO-220AB- 084 S2040R 200 40 1.5 35 TO-220AB- 085 S2055R 200 55 1.5 40 TO-220 -086 S4008R 400 8 1.5 20 TO-220AB-087 S4012R 400 12 1.5 20 TO-220AB-088 S4016R 400 16 1.5 30 TO-220AB-089 S4025R 400 25 1.5 35 TO-220AB-090 S4040R 400 40 1.5 35 TO-220 -091 S4055R 400 55 1.5 40 TO-220AB-092 S4008R 400 8 1.5 20 TO-220AB- - 093 S4004F1 - - - - TO-220 - - 094 S4006FS2 - - - - TO-220 - - 095 S4008F2 400 8 1.5 20 TO-220 -096 S4010FS21 400 10 1.5 20 TO-220AB-097 S6006F1 600 6 1.5 20 TO-220AB-098 S6006FS2 600 6 1.5 20 TO-202 -099 S6008F1 600 8 1.5 20 TO-220AB-100 S6010FS2 600 10 1.5 20 TO-220AB-101 S6008R 600 8 1.5 20 TO-220 -102 S6012R 600 12 1.5 20 TO-220AB-103 S6016R 600 16 1.5 30 TO-220 -104 S6025R 600 25 1.5 35 TO-220AB-105 S6040R 600 40 1.5 35 TO-220AB-106 S6055R 600 55 1.5 40 TO-220 -107 T106M1 - - - - TO-202 - - 108 TP237 - - - - TO-220 - - 109 TYN108 - - - - TO-220 - - 110 TYN616 - - - - TO-220 - - 111 TYN716 - - - - TO-220 - - 112 X0205 - - - - TO-92 微触发 - 113 X02029 - - - - TO-92 微触发 - 114 X0402MF - - - - TO-202 无头115 X0203MF - - - - TO-202 无头 - 116 X0405MF - - - - TO-202 - -2、常用双向可控硅：序号型号 V DRM[W] I T(RMS)[A]V GM[V]P GM[W]封装说明生产厂商数据手册001 BT136 600 4 5 5 TO-220 -002 BT137 600 8 5 5 TO-220 -003 BT138 600 12 5 5 TO-220 -004 BT139 600 16 5 5 TO-220 -005 BTA20 800 20 - - TO-220 -006 MCA12m 600 16 5 5 TO-220 - MOTOROLA007 MCA12N 600 16 5 5 TO-220 - MOTOROLA008 MCA15 400 15 10 20 TO-220 - MOTOROLA009 MCA15A6 600 15 10 20 TO-220AB- -010 MCA15A8 800 15 10 20 TO-220AB- -011 MCA15A10 600 15 10 20 TO-220AB- -012 MCA16CM 600 16 - 20 TO-220AB- -013 MCA16CN 800 16 - 20 TO-220AB- -014 MCA8D 400 8 - 16 TO-220AB- -015 MCA8M 600 8 - 16 TO-220AB- -016 MCA8N 800 8 - 16 TO-220AB- -017 MCA9D 400 8 - 16 TO-220AB- -018 MCA9M 600 8 - 16 TO-220AB- -019 MCA9N 800 8 - 16 TO-220AB- -序号型号 V DRM[W] I T(RMS)[A]I GT[mA]P GM[W]封装说明生产厂商数据手册001 Q201E3 200 1 10 0.2 TO-92 - -002 Q401E3 400 1 10 0.2 TO-92 - -003 Q2004L3 200 4 10 0.3 TO-220AB- -004 Q4004L3 400 4 10 0.3 TO-220AB- -005 Q6004L3 600 4 10 0.3 TO-220AB- -006 Q2004L4 200 4 25 0.3 TO-220AB- -007 Q4004L4 400 4 25 0.3 TO-220AB- -008 Q6004L4 600 4 25 0.3 TO-220AB- -009 Q2004F31 200 4 10 0.3 TO-202AB- -010 Q4004F31 400 4 10 0.3 TO-202AB- -011 Q6004F31 600 4 10 0.3 TO-202AB- -012 Q2004F41 200 4 25 0.3 TO-202AB- -013 Q4004F41 400 4 25 0.3 TO-202AB- -014 Q4006L4 400 6 25 0.5 TO-220AB- -015 Q4008L4 400 8 25 0.5 TO-220AB- -016 Q6008L5 600 8 25 0.5 TO-220AB- -017 Q2008R4 200 8 25 0.5 TO-220AB- -018 Q4008R4 400 8 25 0.5 TO-220AB- - 019 Q6008R5 600 8 50 0.5 TO-220AB- - 020 Q2010L5 200 10 50 0.5 TO-220AB- - 021 Q4010L5 400 10 50 0.5 TO-220AB- - 022 Q6010L5 600 10 50 0.5 TO-220AB- - 023 Q2010R5 200 10 50 0.5 TO-220AB- - 024 Q4010R5 400 10 50 0.5 TO-220AB- - 026 Q6010R5 600 10 50 0.5 TO-220AB- - 027 Q2015L5 200 15 50 0.5 TO-220AB- - 028 Q4015L5 400 15 50 0.5 TO-220AB- - 029 Q6015L5 600 15 50 0.5 TO-220AB- - 030 Q2015R5 200 15 50 0.5 TO-220AB- - 031 Q4015R5 400 15 50 0.5 TO-220AB- - 032 Q6015R5 600 15 50 0.5 TO-220AB- -。

btaxxxb双向可控硅参数1. 概述BTAxxxB是一种双向可控硅，广泛应用于交流电路中。

其参数包括电压、电流和功率等，下面将对其各项参数做详细介绍。

2. 电压参数BTAxxxB的最大可重复峰值电压(VDRM)为600伏，最大非重复峰值电压(VRRM)为700伏。

这些参数表明了BTAxxxB在正常工作条件下可以承受的最大电压值。

3. 电流参数BTAxxxB的最大均值电流(IT(AV))为25安培，最大尖脉冲电流(ITSM)为260安培。

这些参数标志着BTAxxxB能够承受的最大电流值，从而保证器件在正常工作条件下不会受到损坏。

4. 功率参数BTAxxxB的最大消耗功率(PG(AV))为25瓦，最大尖脉冲功率(PGM)为380瓦。

这些参数表明了BTAxxxB可以承受的最大功率值，从而保证器件在正常工作条件下不会因功率过载而损坏。

5. 其他参数- 触发电流(IH)：BTAxxxB的触发电流为50毫安培，这是使其进入导通状态所需的最小电流值。

- 保持电流(ID)：BTAxxxB的保持电流为50毫安培，这是在其进入导通状态后需要保持的电流值。

- 耐电压：BTAxxxB的耐电压为2300伏，保证了其在正常工作条件下不会出现击穿现象。

- 结构：BTAxxxB采用了反向并联结构，能够保证其在工作过程中有较好的可靠性和稳定性。

6. 结论通过对BTAxxxB双向可控硅的参数进行分析，可以看出其具有较高的电压、电流和功率承受能力，适用于各种交流电路中。

其触发电流、保持电流和耐电压等参数也保证了其在正常工作条件下能够稳定可靠地工作。

BTAxxxB双向可控硅是一种性能优良的器件，为交流电路提供了重要的支持。

接下来我们将对BTAxxxB双向可控硅的参数进行更深入的解析，从而更好地理解这一器件在交流电路中的应用和性能特点。

7. 温度参数BTAxxxB的最大工作温度为125摄氏度，最大存储温度为-40摄氏度至150摄氏度。

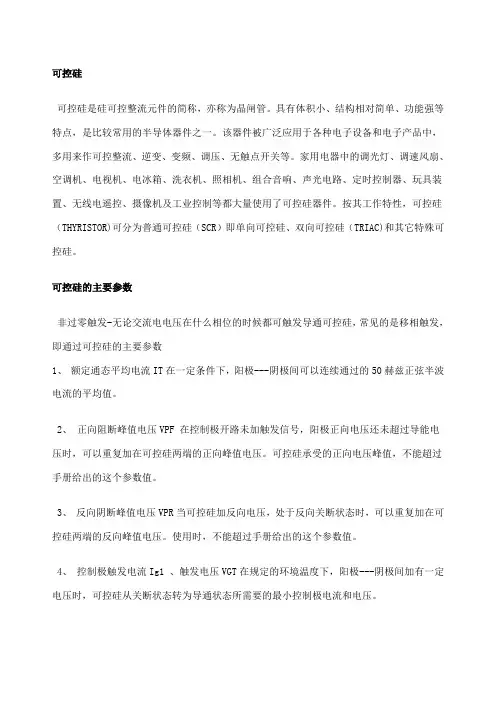

可控硅可控硅是硅可控整流元件的简称，亦称为晶闸管。

具有体积小、结构相对简单、功能强等特点，是比较常用的半导体器件之一。

该器件被广泛应用于各种电子设备和电子产品中，多用来作可控整流、逆变、变频、调压、无触点开关等。

家用电器中的调光灯、调速风扇、空调机、电视机、电冰箱、洗衣机、照相机、组合音响、声光电路、定时控制器、玩具装置、无线电遥控、摄像机及工业控制等都大量使用了可控硅器件。

按其工作特性，可控硅（THYRISTOR)可分为普通可控硅（SCR）即单向可控硅、双向可控硅（TRIAC)和其它特殊可控硅。

可控硅的主要参数非过零触发-无论交流电电压在什么相位的时候都可触发导通可控硅，常见的是移相触发，即通过可控硅的主要参数1、额定通态平均电流IT在一定条件下，阳极---阴极间可以连续通过的50赫兹正弦半波电流的平均值。

2、正向阻断峰值电压VPF 在控制极开路未加触发信号，阳极正向电压还未超过导能电压时，可以重复加在可控硅两端的正向峰值电压。

可控硅承受的正向电压峰值，不能超过手册给出的这个参数值。

3、反向阴断峰值电压VPR当可控硅加反向电压，处于反向关断状态时，可以重复加在可控硅两端的反向峰值电压。

使用时，不能超过手册给出的这个参数值。

4、控制极触发电流Ig1 、触发电压VGT在规定的环境温度下，阳极---阴极间加有一定电压时，可控硅从关断状态转为导通状态所需要的最小控制极电流和电压。

5、维持电流IH在规定温度下，控制极断路，维持可控硅导通所必需的最小阳极正向电流。

近年来，许多新型可控硅元件相继问世，如适于高频应用的快速可控硅，可以用正或负的触发信号控制两个方向导通的双向可控硅，可以用正触发信号使其导通，用负触发信号使其关断的可控硅等等。

可控硅的触发过零触发-一般是调功，即当正弦交流电交流电电压相位过零点触发，必须是过零点才触发，导通可控硅。

非过零触发-无论交流电电压在什么相位的时候都可触发导通可控硅，常见的是移相触发，即通过改变正弦交流电的导通角（角相位），来改变输出百分比。

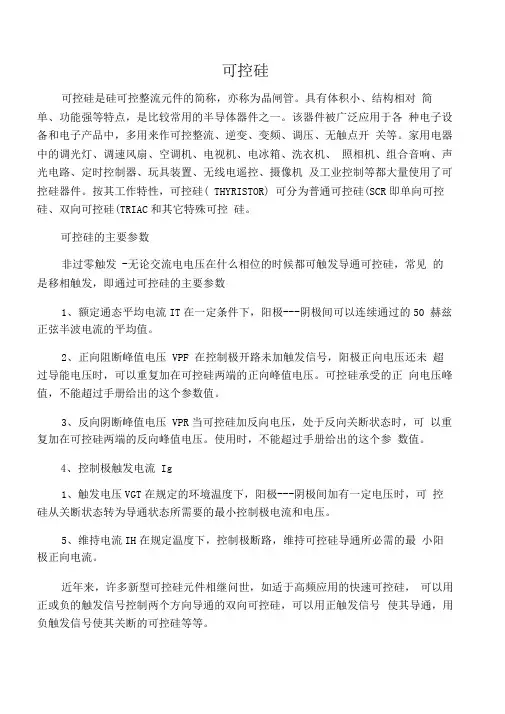

可控硅可控硅是硅可控整流元件的简称，亦称为晶闸管。

具有体积小、结构相对简单、功能强等特点，是比较常用的半导体器件之一。

该器件被广泛应用于各种电子设备和电子产品中，多用来作可控整流、逆变、变频、调压、无触点开关等。

家用电器中的调光灯、调速风扇、空调机、电视机、电冰箱、洗衣机、照相机、组合音响、声光电路、定时控制器、玩具装置、无线电遥控、摄像机及工业控制等都大量使用了可控硅器件。

按其工作特性，可控硅( THYRISTOR) 可分为普通可控硅(SCR即单向可控硅、双向可控硅(TRIAC和其它特殊可控硅。

可控硅的主要参数非过零触发 -无论交流电电压在什么相位的时候都可触发导通可控硅，常见的是移相触发，即通过可控硅的主要参数1、额定通态平均电流IT在一定条件下，阳极---阴极间可以连续通过的50 赫兹正弦半波电流的平均值。

2、正向阻断峰值电压 VPF 在控制极开路未加触发信号，阳极正向电压还未超过导能电压时，可以重复加在可控硅两端的正向峰值电压。

可控硅承受的正向电压峰值，不能超过手册给出的这个参数值。

3、反向阴断峰值电压 VPR当可控硅加反向电压，处于反向关断状态时，可以重复加在可控硅两端的反向峰值电压。

使用时，不能超过手册给出的这个参数值。

4、控制极触发电流 Ig1、触发电压VGT在规定的环境温度下，阳极---阴极间加有一定电压时，可控硅从关断状态转为导通状态所需要的最小控制极电流和电压。

5、维持电流IH在规定温度下，控制极断路，维持可控硅导通所必需的最小阳极正向电流。

近年来，许多新型可控硅元件相继问世，如适于高频应用的快速可控硅，可以用正或负的触发信号控制两个方向导通的双向可控硅，可以用正触发信号使其导通，用负触发信号使其关断的可控硅等等。

可控硅的触发过零触发 -一般是调功，即当正弦交流电电压相位过零点触发，必须是过零点才触发，导通可控硅。

非过零触发 -无论交流电电压在什么相位的时候都可触发导通可控硅，常见的是移相触发，即通过改变正弦交流电的导通角（角相位），来改变输出百分比。

可控硅型号与参数表描述一．可控硅简介可控硅是一种大功率电器元件，也称晶闸管。

它具有体积小、效率高、寿命长等优点。

在自动控制系统中，可作为大功率驱动器件，实现用小功率控件控制大功率设备。

它在交直流电机调速系统、调功系统及随动系统中得到了广泛的应用。

可控硅图结构、外形和图形符可控硅的三个电极分别叫阳极（A）、阴极（K）和控制极（G）。

当器件的阳极接负电位（相对阴极而言）时，从符号图上可以看出PN 结处于反向，具有类似二极管的反向特性。

当器件的阳极上加正电位时（若控制极不接任何电压），在一定的电压范围内，器件仍处于阻抗很高的关闭状态。

但当正电压大于某个电压（称为转折电压）时，器件迅速转变到低阻通导状态。

加在可控硅阳极和阴极间的电压低于转折电压时，器件处于关闭状态。

此时如果在控制极上加有适当大小的正电压（对阴极），则可控硅可迅速被激发而变为导通状态。

可控硅一旦导通，控制极便失去其控制作用。

就是说，导通后撤去栅极电压可控硅仍导通，只有使器件中的电流减到低于某个数值或阴极与阳极之间电压减小到零或负值时，器件才可恢复到关闭状态。

图3-30是可控硅的伏安特性曲线。

图中曲线I为正向阻断特性。

无控制极信号时，可控硅正向导通电压为正向转折电压（UB0）；当有控制极信号时，正向转折电压会下降（即可以在较低正向电压下导通），转折电压随控制极电流的增大而减小。

当控制极电流大到一定程度时，就不再出现正向阻断状态了。

曲线Ⅱ为导通工作特性。

可控硅导通后内阻很小，管子本身压降很低，外加电压几乎全部降在外电路负载上，并流过比较大的负载电流，特性曲线与二极管正向导通特性相似。

若阳极电压减小（或负载电阻增加），致使阳极电流小于维持电流IH时，可控硅从导通状态立即转为正向阻断状态，回到曲线I状态。

曲线Ⅲ为反向阻断特性。

当器件的阳极加以反向电压时，尽管电压较高，但可控硅不会导通（只有很小的漏电流）。

只有反向电压达到击穿电压时，电流才突然增大，若不加限制器件就会烧毁。

双向可控硅为什么称为“TRIAC”?三端：TRIode(取前三个字母)交流半导体开关：AC-semiconductor switch(取前两个字母)以上两组名词组合成“TRIAC”，或“TRIACs”中文译意“三端双向可控硅开关”。

由此可见“TRIAC”是双向可控硅的统称。

另:双向：Bi-directional(取第一个字母)控制：Controlled (取第一个字母)整流器：Rectifier (取第一个字母)再由这三组英文名词的首个字母组合而成：“BCR”，中文译意：双向可控硅。

以“BCR”来命名双向可控硅的典型厂家如日本三菱，如：BCR1AM-12、BCR8KM、BCR08AM 等等。

--------------双向：Bi-directional (取第一个字母)三端：Triode (取第一个字母)由以上两组单词组合成“BT”，也是对双向可控硅产品的型号命名,典型的生产商如：意法ST公司、荷兰飞利浦-Philips公司，均以此来命名双向可控硅.代表型号如：PHILIPS 的BT131-600D、BT134-600E、BT136-600E、BT138-600E、BT139-600E、、等。

这些都是四象限/非绝缘型/双向可控硅；Philips公司的产品型号前缀为“BTA”字头的，通常是指三象限的双向可控硅。

三象限的品种主要应用于电机电路、三相市电输入的电路、承受的瞬间浪涌电流高。

-------------------而意法ST公司，则以“BT”字母为前缀来命名元件的型号，并且在“BT”后加“A”或“B”来表示绝缘与非绝缘。

组成：“BTA”、“BTB”系列的双向可控硅型号，如：四象限、绝缘型、双向可控硅：BTA06-600C、BTA08-600C、BTA10-600B、BTA12-600B、BTA16-600B、BTA41-600、、、等等；四象限、非绝缘、双向可控硅：BTB06-600C、BTB08-600C、BTB10-600B、BTB12-600B、BTB16-600B、BTB41-600、、、等等；ST公司所有产品型号的后缀字母(型号最后一个字母)带“W”的，均为“三象限双向可控硅”。

可控硅可控硅是硅可控整流元件的简称，亦称为晶闸管。

具有体积小、结构相对简单、功能强等特点，是比较常用的半导体器件之一。

该器件被广泛应用于各种电子设备和电子产品中，多用来作可控整流、逆变、变频、调压、无触点开关等。

家用电器中的调光灯、调速风扇、空调机、电视机、电冰箱、洗衣机、照相机、组合音响、声光电路、定时控制器、玩具装置、无线电遥控、摄像机及工业控制等都大量使用了可控硅器件。

按其工作特性，可控硅（THYRISTOR)可分为普通可控硅（ SCR）即单向可控硅、双向可控硅（ TRIAC)和其它特殊可控硅。

可控硅的主要参数非过零触发 - 无论交流电电压在什么相位的时候都可触发导通可控硅，常见的是移相触发，即通过可控硅的主要参数1、额定通态平均电流IT 在一定条件下，阳极 --- 阴极间可以连续通过的50 赫兹正弦半波电流的平均值。

2 、正向阻断峰值电压VPF 在控制极开路未加触发信号，阳极正向电压还未超过导能电压时，可以重复加在可控硅两端的正向峰值电压。

可控硅承受的正向电压峰值，不能超过手册给出的这个参数值。

3 、反向阴断峰值电压VPR当可控硅加反向电压，处于反向关断状态时，可以重复加在可控硅两端的反向峰值电压。

使用时，不能超过手册给出的这个参数值。

4 、控制极触发电流 Ig1、触发电压VGT在规定的环境温度下，阳极--- 阴极间加有一定电压时，可控硅从关断状态转为导通状态所需要的最小控制极电流和电压。

5 、维持电流 IH 在规定温度下，控制极断路，维持可控硅导通所必需的最小阳极正向电流。

近年来，许多新型可控硅元件相继问世，如适于高频应用的快速可控硅，可以用正或负的触发信号控制两个方向导通的双向可控硅，可以用正触发信号使其导通，用负触发信号使其关断的可控硅等等。

可控硅的触发过零触发 - 一般是调功，即当正弦交流电交流电电压相位过零点触发，必须是过零点才触发，导通可控硅。

非过零触发 - 无论交流电电压在什么相位的时候都可触发导通可控硅，常见的是移相触发，即通过改变正弦交流电的导通角（角相位），来改变输出百分比。

单向可控硅参数列表MCR100-8 1A400V 单向可控硅参数列表MCR100-8 1A400V参数: 1A 400V可控硅引脚定义可控硅外形象中功率三极管，三个脚定义为阳极A，阴极K，栅极G，使用时在阳极加正电压，必须在栅极加一个4伏左右的触发电压才能导通.单向可控硅的型号参数表常用1A/400V单向可控硅有：MCR100-6MCR100-8BT169TP5GCR3AM常用3A/600V的单向可控硅的型号有：3CR3AM-12TLC336TLC336TTLC336DTLC336STLC336晶闸管的选用与代换及检测1．晶闸管的选用(1)选择晶闸管的类型：晶闸管有多种类型，应根据应用电路的具体要求合理选用。

若用于交直流电压控制、可控整流、交流调压、逆变电源、开关电源保护电路等，可选用普通晶闸管。

若用于交流开关、交流调压、交流电动机线性调速、灯具线性调光及固态继电器、固态接触器等电路中，应选用双向晶闸管。

若用于交流电动机变频调速、斩波器、逆变电源及各种电子开关电路等，可选用门极关断晶闸管。

若用于锯齿波发生器、长时间延时器、过电压保护器及大功率晶体管触发电路等，可选用BTG晶闸管。

若用于电磁灶、电子镇流器、超声波电路、超导磁能储存系统及开关电源等电路，可选用逆导晶闸管。

若用于光电耦合器、光探测器、光报警器、光计数器、光电逻辑电路及自动生产线的运行监控电路，可选用光控晶闸管。

2．选择晶闸管的主要参数：晶闸管的主要参数应根据应用电路的具体要求而定。

所选晶闸管应留有一定的功率裕量，其额定峰值电压和额定电流(通态平均电流)均应高于受控电路的最大工作电压和最大工作电流1．5～2倍。

晶闸管的正向压降、门极触发电流及触发电压等参数应符合应用电路(指门极的控制电路)的各项要求，不能偏高或偏低，否则会影响晶闸管的正常工作。

2．晶闸管的代换晶闸管损坏后，若无同型号的晶闸管更换，可以选用与其性能参数相近的其他型号晶闸管来代换。

可控硅替换对照表
可控硅替换对照表
可控硅是半导体器件的一种，可用于控制电流的方向和强度。

在现代电子技术中被广泛应用，但随着技术的发展，一些型号的可控硅被淘汰或不再被使用。

为了方便工程师和用户选择合适的可控硅模块，制作一份可控硅替换对照表。

一、选择可控硅的原则
1. 工作电压：根据具体的工作环境选择合适的电压等级。

2. 额定电流：根据具体应用要求选择合适的电路电流。

3. 反电压：可控硅通常需要防止反向电压的损害，因此需要选择适当的反电压值。

二、可控硅的型号及参数对照表
以下列举了一些常用的可控硅型号及参数：
型号工作电压（V）额定电流（A）反电压（V）替换型号
BT151 200 - 400 BT151X-xxxR
BT152 200 - 800 BT152X-xxxR
BT169 400 0.8 400 BT169X-xxxR
BTA24 600 25 600 BTA24X-xxxR
BTA41 400 40 600 BTA41X-xxxR
BTA42 600 40 600 BTA42X-xxxR
三、选择可控硅模块应注意的事项
1. 根据具体的应用环境选择合适的可控硅。

2. 需要注意可控硅的额定电流、工作电压、反电压等参数，以防止电
路损坏。

3. 在替换可控硅时，需要根据参数表进行选择，避免电路性能下降或
者烧毁元器件。

4. 在使用可控硅模块时，需要注意散热和安全问题。

结语
通过可控硅替换对照表，可以方便地选择合适的可控硅模块，提高工
作效率和元器件的可靠性。

在实际应用中，要注意选择合适的可控硅，避免电路损伤和安全隐患。

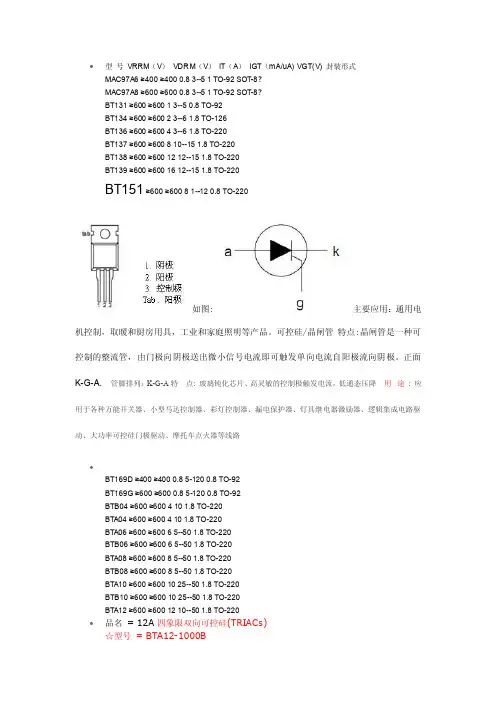

∙型号VRRM（V）VDRM（V）IT（A）IGT（mA/uA) VGT(V) 封装形式MAC97A6 ≥400 ≥400 0.8 3--5 1 TO-92 SOT-8?MAC97A8 ≥600 ≥600 0.8 3--5 1 TO-92 SOT-8?BT131 ≥600 ≥600 1 3--5 0.8 TO-92BT134 ≥600 ≥600 2 3--6 1.8 TO-126BT136 ≥600 ≥600 4 3--6 1.8 TO-220BT137 ≥600 ≥600 8 10--15 1.8 TO-220BT138 ≥600 ≥600 12 12--15 1.8 TO-220BT139 ≥600 ≥600 16 12--15 1.8 TO-220BT151≥600 ≥600 8 1--12 0.8 TO-220如图:主要应用：通用电机控制，取暖和厨房用具，工业和家庭照明等产品。

可控硅/晶闸管特点:晶闸管是一种可控制的整流管，由门极向阴极送出微小信号电流即可触发单向电流自阳极流向阴极。

正面K-G-A. 管脚排列：K-G-A特点: 玻璃钝化芯片、高灵敏的控制极触发电流，低通态压降用途: 应用于各种万能开关器、小型马达控制器、彩灯控制器、漏电保护器、灯具继电器激励器、逻辑集成电路驱动、大功率可控硅门极驱动、摩托车点火器等线路∙BT169D ≥400 ≥400 0.8 5-120 0.8 TO-92BT169G ≥600 ≥600 0.8 5-120 0.8 TO-92BTB04 ≥600 ≥600 4 10 1.8 TO-220BTA04 ≥600 ≥600 4 10 1.8 TO-220BTA06 ≥600 ≥600 6 5--50 1.8 TO-220BTB06 ≥600 ≥600 6 5--50 1.8 TO-220BTA08 ≥600 ≥600 8 5--50 1.8 TO-220BTB08 ≥600 ≥600 8 5--50 1.8 TO-220BTA10 ≥600 ≥600 10 25--50 1.8 TO-220BTB10 ≥600 ≥600 10 25--50 1.8 TO-220BTA12 ≥600 ≥600 12 10--50 1.8 TO-220∙品名= 12A四象限双向可控硅(TRIACs)☆型号= BTA12-1000B◇电流= 12.0（A）◇电压= 1000（V）◇结温= 125（℃）◇封装形式= TO-220AB◇管脚排列= T1-T2-G 【主要用途】变频电路，调光、调温、调速电路，电扇、洗衣机、饮水机、微波炉、空调等家用电器的控制电路。

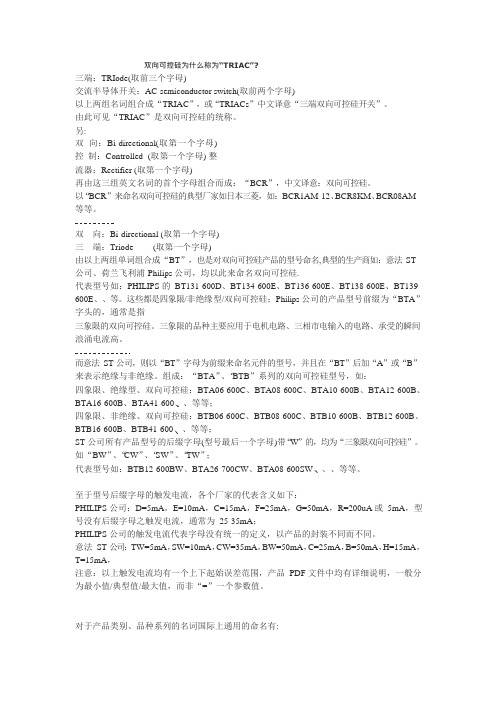

双向可控硅为什么称为“TRIAC”?三端：TRIode(取前三个字母)交流半导体开关：AC-semiconductor switch(取前两个字母)以上两组名词组合成“TRIAC”，或“TRIACs”中文译意“三端双向可控硅开关”。

由此可见“TRIAC”是双向可控硅的统称。

另:双向：Bi-directional(取第一个字母)控制：Controlled (取第一个字母)整流器：Rectifier (取第一个字母)再由这三组英文名词的首个字母组合而成：“BCR”，中文译意：双向可控硅。

以“BCR”来命名双向可控硅的典型厂家如日本三菱，如：BCR1AM-12、BCR8KM、BCR08AM等等。

--------------双向：Bi-directional (取第一个字母)三端：Triode (取第一个字母)由以上两组单词组合成“BT”，也是对双向可控硅产品的型号命名,典型的生产商如：意法ST公司、荷兰飞利浦-Philips公司，均以此来命名双向可控硅.代表型号如：PHILIPS 的 BT131-600D、BT134-600E、BT136-600E、BT138-600E、BT139-600E、、等。

这些都是四象限/非绝缘型/双向可控硅；Philips公司的产品型号前缀为“BTA”字头的，通常是指三象限的双向可控硅。

三象限的品种主要应用于电机电路、三相市电输入的电路、承受的瞬间浪涌电流高。

-------------------而意法ST公司，则以“BT”字母为前缀来命名元件的型号，并且在“BT”后加“A”或“B”来表示绝缘与非绝缘。

组成：“BTA”、“BTB”系列的双向可控硅型号，如：四象限、绝缘型、双向可控硅：BTA06-600C、BTA08-600C、BTA10-600B、BTA12-600B、BTA16-600B、BTA41-600、、、等等；四象限、非绝缘、双向可控硅：BTB06-600C、BTB08-600C、BTB10-600B、BTB12-600B、BTB16-600B、BTB41-600、、、等等；ST公司所有产品型号的后缀字母(型号最后一个字母)带“W”的，均为“三象限双向可控硅”。

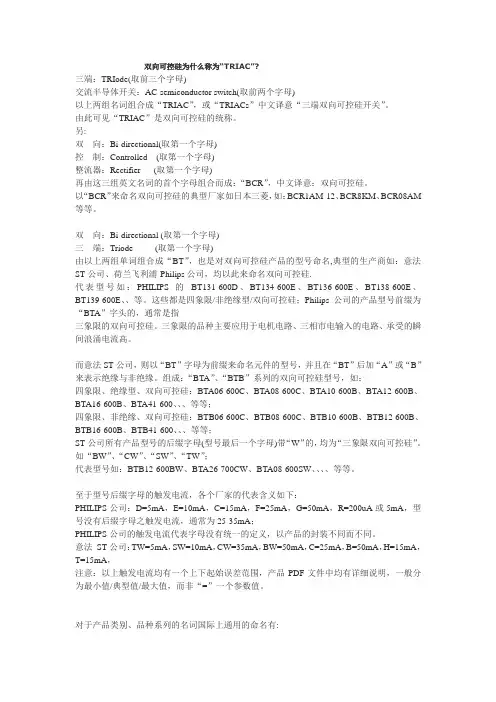

双向可控硅为什么称为“TRIAC”?三端：TRIode(取前三个字母)交流半导体开关：AC-semiconductor switch(取前两个字母)以上两组名词组合成“TRIAC”，或“TRIACs”中文译意“三端双向可控硅开关”。

由此可见“TRIAC”是双向可控硅的统称。

另:双向：Bi-directional(取第一个字母)控制：Controlled (取第一个字母) 整流器：Rectifier (取第一个字母)再由这三组英文名词的首个字母组合而成：“BCR”，中文译意：双向可控硅。

以“BCR”来命名双向可控硅的典型厂家如日本三菱，如：BCR1AM-12、BCR8KM、BCR08AM 等等。

双向：Bi-directional (取第一个字母)三端：Triode (取第一个字母)由以上两组单词组合成“BT”，也是对双向可控硅产品的型号命名,典型的生产商如：意法ST 公司、荷兰飞利浦-Philips 公司，均以此来命名双向可控硅.代表型号如：PHILIPS 的BT131-600D、BT134-600E、BT136-600E、BT138-600E、BT139-600E、、等。

这些都是四象限/非绝缘型/双向可控硅；Philips 公司的产品型号前缀为“BTA”字头的，通常是指三象限的双向可控硅。

三象限的品种主要应用于电机电路、三相市电输入的电路、承受的瞬间浪涌电流高。

而意法ST 公司，则以“BT”字母为前缀来命名元件的型号，并且在“BT”后加“A”或“B”来表示绝缘与非绝缘。

组成：“BTA”、“BTB”系列的双向可控硅型号，如：四象限、绝缘型、双向可控硅：BTA06-600C、BTA08-600C、BTA10-600B、BTA12-600B、、、等等；BTA16-600B、BTA41-600、四象限、非绝缘、双向可控硅：BTB06-600C、BTB08-600C、BTB10-600B、BTB12-600B、、、等等；BTB16-600B、BTB41-600、ST 公司所有产品型号的后缀字母(型号最后一个字母)带“W”的，均为“三象限双向可控硅”。
