标识施工流程及工艺要求
- 格式:docx
- 大小:25.45 KB
- 文档页数:10
1、下料:按照图纸要求,制作立柱、版面、立柱采用国标钢管,对不够设计长度的进行焊接,铝板进行裁剪。
2、贴底膜:根据设计及规范要求,在裁好的铝板上进行底膜的粘贴。
警告标志牌为黄色,禁令标志为白色,指示标志为白色,指路标志为蓝色。
3、刻字:由专业人员通过电脑,用刻字机将所须文字刻绘出来。
4、贴字:在已贴好底膜的铝板上,根据设计要求,将用反光膜刻出来的字贴到铝板上。
要求贴字规正,表面整洁,不得有气泡和皱。
5、检验:将已经贴好字的标志版面与图纸进行对照,要求与图纸完全照应。
6、对小的标志牌,可在制作厂将版面与立柱连接。
对于大的标志牌,可在安装时将版面固定到立柱上,以方便运输和安装。

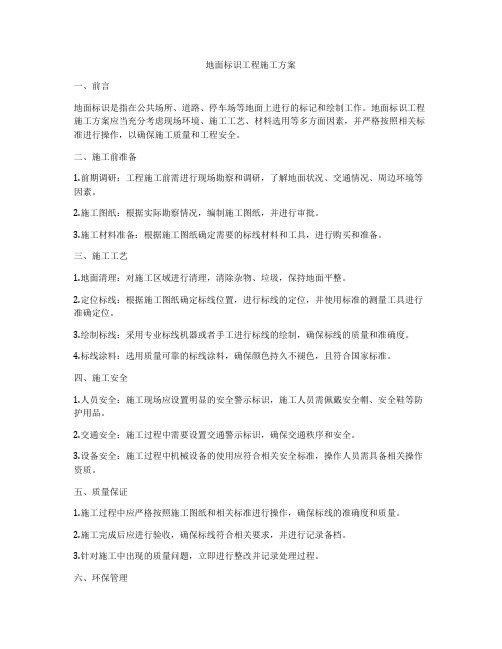

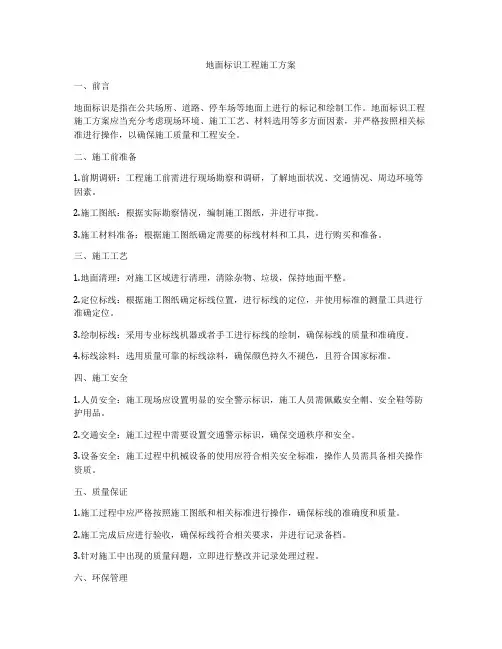

地面标识工程施工方案一、前言地面标识是指在公共场所、道路、停车场等地面上进行的标记和绘制工作。
地面标识工程施工方案应当充分考虑现场环境、施工工艺、材料选用等多方面因素,并严格按照相关标准进行操作,以确保施工质量和工程安全。
二、施工前准备1.前期调研:工程施工前需进行现场勘察和调研,了解地面状况、交通情况、周边环境等因素。
2.施工图纸:根据实际勘察情况,编制施工图纸,并进行审批。
3.施工材料准备:根据施工图纸确定需要的标线材料和工具,进行购买和准备。
三、施工工艺1.地面清理:对施工区域进行清理,清除杂物、垃圾,保持地面平整。
2.定位标线:根据施工图纸确定标线位置,进行标线的定位,并使用标准的测量工具进行准确定位。
3.绘制标线:采用专业标线机器或者手工进行标线的绘制,确保标线的质量和准确度。
4.标线涂料:选用质量可靠的标线涂料,确保颜色持久不褪色,且符合国家标准。
四、施工安全1.人员安全:施工现场应设置明显的安全警示标识,施工人员需佩戴安全帽、安全鞋等防护用品。
2.交通安全:施工过程中需要设置交通警示标识,确保交通秩序和安全。
3.设备安全:施工过程中机械设备的使用应符合相关安全标准,操作人员需具备相关操作资质。
五、质量保证1.施工过程中应严格按照施工图纸和相关标准进行操作,确保标线的准确度和质量。
2.施工完成后应进行验收,确保标线符合相关要求,并进行记录备档。
3.针对施工中出现的质量问题,立即进行整改并记录处理过程。
六、环保管理1.施工过程中应避免对周边环境造成污染,确保废弃物的妥善处理。
2.选用符合国家环保标准的施工材料,减少对环境的影响。
七、施工组织1.施工过程中需设立专门的施工组织管理机构,对施工过程进行统一管理和协调。
2.各相关部门需做好施工前期、中期、后期的沟通协调工作,确保施工进度和质量。
八、施工验收1.施工完成后,由专业人员对标线进行验收,确保施工质量和标准符合要求。
2.验收结果合格后,进行竣工验收并办理相关手续,确保工程的顺利交付和使用。
地下车库的标识和施工工艺流程地下车库的标识和施工工艺流程虽然听上去好像十分简单,大家印象中感觉不就是个挂牌子划线的活,但是真正干了这个的工程人才知道,停车场标识施工其实大有学问。
停车场的标识,就像是给司机的导航,得清晰、准确。
施工过程中,得注意一些细节,确保标识的质量和效果。
下面,咱们聊聊停车场标识施工的那些事儿。
一、施工前的准备在施工前,得确保施工区域安全,避免车辆干扰。
特别是标识还没干的时候,得保护好,别让车辆给压坏了。
二、凸出路牌的安装1.布局:凸出路牌一般装在立交桥、桥梁上,得和胶粘剂一起准备好。
2.清洁粘贴:先把停车场的地面清理干净,然后把胶粘剂均匀涂在路牌背面,贴到指定位置。
三、质量控制胶粘剂干得慢,施工后得保护好现场,避免道路干扰。
如果发现标识有问题,及时返工。
还得注意清理溢出的胶粘剂,别污染环境。
四、停车场过街入口和匝道的作用1.限速、限高标志:提醒司机注意速度和高度限制。
2.减速带:让司机减速,安全进入停车场。
3.引导标识:在入口处设置标志牌,引导车辆进入。
4.车道分界线:用黄色分界线和白色引导箭头,引导车辆行驶。
5.墙壁警示贴:在通道两侧的墙壁涂上警示贴,提醒司机注意。
6.反光标志:设置反光尖头和轮廓标志,引导和警告车辆。
五、停车场划线作业程序1.检查设备:施工前检查机械工具,调整参数,确保设备状态良好。
2.涂料处理:底漆溶剂干燥后,再进行涂料处理,避免气泡和污染。
3.玻璃珠铺撒:涂料中的玻璃珠要均匀铺开,确保反光效果。
4.固化过程:让涂膜自然冷却,确保附着力和耐用性。
5.油漆混合:保持画线车内的油漆始终混合均匀。
6.冬季施工:气温低时,对路面进行预热,防止涂层粘度迅速变厚。
结语停车场标识施工,这活儿得细心,得专业。
只要咱们按照步骤来,严格操作,就能确保标识的质量和效果,让司机们在停车场里轻松找到方向。

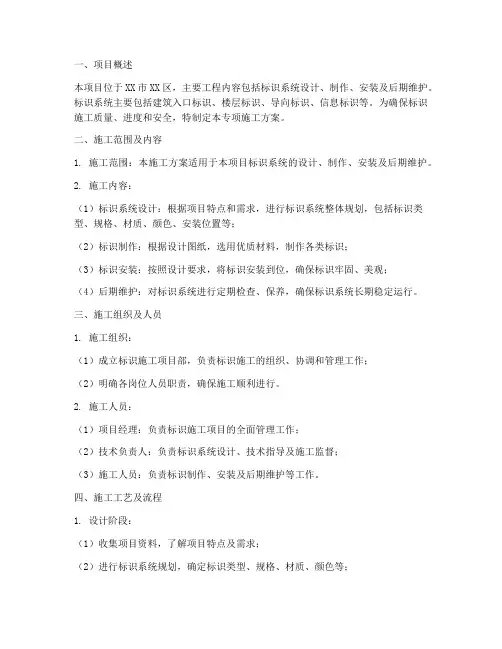

一、项目概述本项目位于XX市XX区,主要工程内容包括标识系统设计、制作、安装及后期维护。
标识系统主要包括建筑入口标识、楼层标识、导向标识、信息标识等。
为确保标识施工质量、进度和安全,特制定本专项施工方案。
二、施工范围及内容1. 施工范围:本施工方案适用于本项目标识系统的设计、制作、安装及后期维护。
2. 施工内容:(1)标识系统设计:根据项目特点和需求,进行标识系统整体规划,包括标识类型、规格、材质、颜色、安装位置等;(2)标识制作:根据设计图纸,选用优质材料,制作各类标识;(3)标识安装:按照设计要求,将标识安装到位,确保标识牢固、美观;(4)后期维护:对标识系统进行定期检查、保养,确保标识系统长期稳定运行。
三、施工组织及人员1. 施工组织:(1)成立标识施工项目部,负责标识施工的组织、协调和管理工作;(2)明确各岗位人员职责,确保施工顺利进行。
2. 施工人员:(1)项目经理:负责标识施工项目的全面管理工作;(2)技术负责人:负责标识系统设计、技术指导及施工监督;(3)施工人员:负责标识制作、安装及后期维护等工作。
四、施工工艺及流程1. 设计阶段:(1)收集项目资料,了解项目特点及需求;(2)进行标识系统规划,确定标识类型、规格、材质、颜色等;(3)绘制标识设计图纸,包括平面图、立面图、剖面图等。
2. 制作阶段:(1)根据设计图纸,选用优质材料,制作各类标识;(2)对标识进行质量检验,确保标识质量符合要求。
3. 安装阶段:(1)对安装现场进行清理,确保施工环境安全;(2)按照设计要求,将标识安装到位,确保标识牢固、美观;(3)对安装完成的标识进行验收,确保施工质量。
4. 后期维护阶段:(1)定期对标识系统进行检查,发现损坏及时修复;(2)对标识进行清洁、保养,确保标识系统长期稳定运行。
五、施工质量控制及措施1. 施工质量控制:(1)严格按照设计图纸和施工规范进行施工;(2)对标识材料、施工工艺、施工质量进行严格把控;(3)对施工过程进行监督检查,确保施工质量。

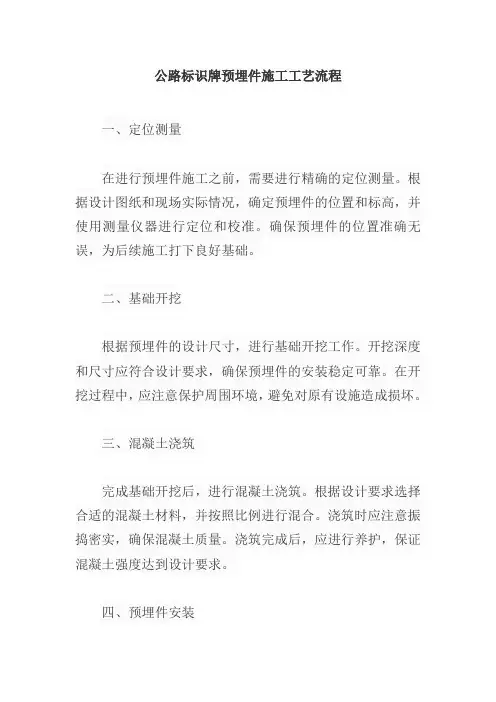

公路标识牌预埋件施工工艺流程一、定位测量在进行预埋件施工之前,需要进行精确的定位测量。
根据设计图纸和现场实际情况,确定预埋件的位置和标高,并使用测量仪器进行定位和校准。
确保预埋件的位置准确无误,为后续施工打下良好基础。
二、基础开挖根据预埋件的设计尺寸,进行基础开挖工作。
开挖深度和尺寸应符合设计要求,确保预埋件的安装稳定可靠。
在开挖过程中,应注意保护周围环境,避免对原有设施造成损坏。
三、混凝土浇筑完成基础开挖后,进行混凝土浇筑。
根据设计要求选择合适的混凝土材料,并按照比例进行混合。
浇筑时应注意振捣密实,确保混凝土质量。
浇筑完成后,应进行养护,保证混凝土强度达到设计要求。
四、预埋件安装在混凝土强度达到要求后,进行预埋件的安装。
根据定位测量的结果,将预埋件放置在准确的位置,并使用固定装置进行固定。
确保预埋件的位置稳定,不会出现移位或倾斜现象。
五、标识牌安装完成预埋件安装后,进行标识牌的安装。
根据设计要求选择合适的标识牌材料和尺寸,并按照预埋件的位置进行安装。
确保标识牌安装牢固,位置准确,无明显晃动现象。
六、质量检测在标识牌安装完成后,进行质量检测。
检查预埋件的位置、标高、平整度等是否符合设计要求。
同时检查标识牌的安装质量,确保无明显晃动和倾斜现象。
对于不符合要求的部位进行整改,确保施工质量符合标准。
七、回填土方在质量检测合格后,进行回填土方工作。
选择合适的回填材料,按照规定的回填顺序进行填充。
回填时应保证填充密实,防止出现空洞或下沉现象。
回填完成后进行夯实,确保回填土方稳定可靠。
通过以上七个步骤,可以完成公路标识牌预埋件的施工工艺流程。
在实际施工过程中,应注意按照设计要求和相关规范进行操作,确保施工质量符合标准。
同时,加强质量检测和安全管理,确保施工安全顺利进行。

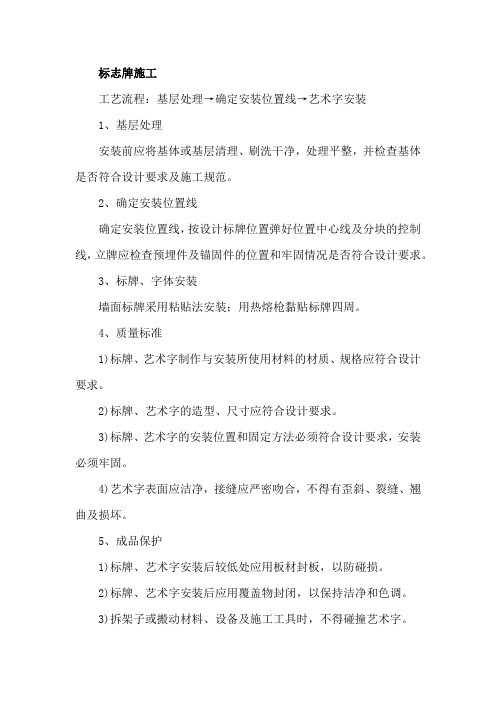

标志牌施工
工艺流程:基层处理→确定安装位置线→艺术字安装
1、基层处理
安装前应将基体或基层清理、刷洗干净,处理平整,并检查基体是否符合设计要求及施工规范。
2、确定安装位置线
确定安装位置线,按设计标牌位置弹好位置中心线及分块的控制线,立牌应检查预埋件及锚固件的位置和牢固情况是否符合设计要求。
3、标牌、字体安装
墙面标牌采用粘贴法安装;用热熔枪黏贴标牌四周。
4、质量标准
1)标牌、艺术字制作与安装所使用材料的材质、规格应符合设计要求。
2)标牌、艺术字的造型、尺寸应符合设计要求。
3)标牌、艺术字的安装位置和固定方法必须符合设计要求,安装必须牢固。
4)艺术字表面应洁净,接缝应严密吻合,不得有歪斜、裂缝、翘曲及损坏。
5、成品保护
1)标牌、艺术字安装后较低处应用板材封板,以防碰损。
2)标牌、艺术字安装后应用覆盖物封闭,以保持洁净和色调。
3)拆架子或搬动材料、设备及施工工具时,不得碰撞艺术字。
6、应注意的问题
1)标牌、艺术字粘贴不牢,造成开粘脱落:安装必须选择合理的固定方法及粘贴材料。
注意粘贴剂的品种性能和出厂日期,未凝固前避免受到外力冲击,施工环境温度要符合胶粘剂的使用要求。
2)标识标牌、艺术字安装的平直超偏:注意标高、弹线的误差控制以及块体拼接的精确程度,同时施工前加强对艺术字半成品质量的检查。
3)标牌、艺术字扭曲变形开裂:艺术字本身质量缺陷;搬运过程中人为损坏及堆放储存不当产生变形;施工中螺丝和螺栓固定艺术字拧得过紧,各固定点受力不均以及受外力冲击。
4)标牌、艺术字安装后加强保护措施,保持艺术字完好洁净。
标识标牌施工组织方案一、工程概述本次标识标牌施工项目旨在为具体场所提供清晰、准确、美观的标识导向系统,以提升场所的使用便利性和整体形象。
施工范围包括室内外的各类标识牌,如指示牌、警示牌、宣传栏等。
二、施工准备(一)技术准备1、熟悉施工图纸和相关规范,明确标识标牌的位置、尺寸、材质等要求。
2、进行现场勘察,了解施工环境和条件,制定合理的施工方案。
(二)材料准备1、根据设计要求,采购优质的标识标牌材料,如铝板、不锈钢板、亚克力板等。
2、确保材料的质量符合国家标准和设计要求,具备相关的质量证明文件。
(三)工具准备准备好施工所需的工具和设备,如电焊机、切割机、钻床、喷枪等,并确保其性能良好。
(四)人员准备组织专业的施工队伍,包括焊工、钳工、油漆工等,施工人员应具备相应的资质和经验。
(五)现场准备1、清理施工现场,确保施工场地平整、干净、无障碍物。
2、搭建临时设施,如仓库、休息室等,为施工人员提供良好的工作和生活条件。
三、施工流程(一)标识牌制作1、根据设计图纸,对材料进行切割、折弯、焊接等加工,制作标识牌的框架。
2、对框架进行表面处理,如打磨、抛光等,确保表面光滑平整。
3、进行图文制作,采用印刷、贴膜、蚀刻等工艺,将标识内容清晰地呈现出来。
(二)标识牌安装1、根据现场实际情况,确定标识牌的安装位置,并做好标记。
2、使用膨胀螺栓、化学锚栓等固定件,将标识牌牢固地安装在墙体、柱子等部位。
3、对于大型标识牌,需要使用吊车等设备进行安装,确保安装过程安全可靠。
(三)质量检查1、在标识牌制作和安装过程中,进行多次质量检查,确保标识牌的尺寸、形状、颜色等符合设计要求。
2、检查标识牌的安装是否牢固,文字和图案是否清晰、完整。
(四)清理和验收1、施工完成后,清理施工现场的垃圾和杂物,保持环境整洁。
2、组织相关人员进行验收,对存在的问题及时进行整改,确保标识标牌系统符合验收标准。
四、施工进度计划(一)制定施工进度表根据工程总量和施工难度,合理安排施工进度,制定详细的施工进度表,明确各阶段的工作任务和完成时间。
标识标牌工程施工方案一、施工前的准备工作1、项目规划根据标识标牌的类型和用途,对施工区域进行规划,确定标识标牌的数量、位置和尺寸。
根据规划确定施工的时间和工序安排,制定施工计划。
2、材料准备根据规划确定施工需要的材料和设备,包括标识标牌的制作材料、施工工具、安全设备等,并进行采购和准备。
3、技术人员培训进行施工所需技术人员的培训和指导,确保施工人员具备专业知识和技能。
4、施工环境准备清理施工区域,确保施工场地的整洁和安全,为施工人员提供良好的工作环境。
二、施工过程1、标识标牌的制作根据规划确定的标识标牌的类型和尺寸,进行标牌的制作。
制作过程中要根据设计图纸进行精确的加工和组装,确保标牌的质量和准确性。
2、标识标牌的安装根据规划确定的标识标牌的位置,进行标牌的安装。
安装过程中要严格按照设计图纸和安装要求进行,确保标牌安装的牢固和准确。
3、施工现场管理对施工现场进行严格管理,确保施工过程的安全和顺利进行。
对施工人员进行安全培训和管理,提高施工人员的安全意识和责任心。
4、质量检查对施工过程进行质量检查,确保标识标牌的质量符合要求。
对施工过程中出现的问题和质量不合格的标识标牌进行及时修正和处理。
5、施工进度控制对施工进度进行及时控制和调整,确保施工进度按照计划进行,避免因施工延误导致的后期问题。
三、施工后的工作1、施工记录对施工过程进行记录和整理,包括施工进度、质量检查结果、施工问题及处理、施工人员的工作情况等。
2、验收和交接对施工完成的标识标牌进行验收,确保标识标牌符合规划和要求。
对施工现场进行清理和整理,并进行施工交接。
3、施工总结对施工过程进行总结和分析,总结施工中出现的问题和不足,提出改进措施和经验教训。
四、安全措施1、施工前的安全检查在施工前对施工现场进行安全检查,排除隐患,确保施工安全。
2、安全防护设施提供必要的安全防护设施,包括安全帽、安全绳、警示标识等,确保施工人员的安全。
3、施工现场的警示在施工现场设置警示标志,明确施工区域和施工工序,提醒过往人员注意安全。

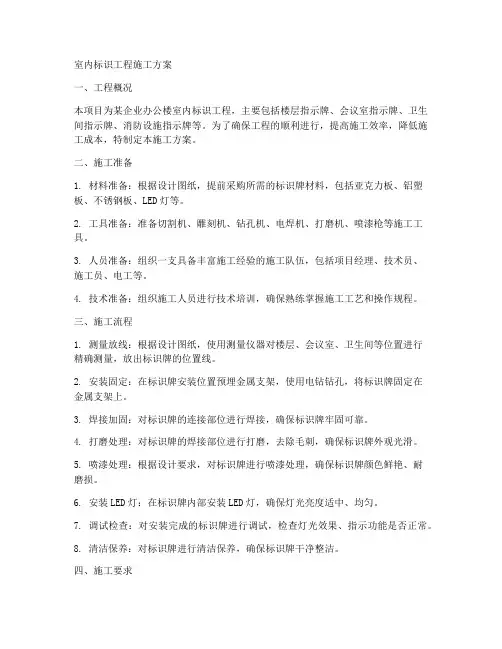

室内标识工程施工方案一、工程概况本项目为某企业办公楼室内标识工程,主要包括楼层指示牌、会议室指示牌、卫生间指示牌、消防设施指示牌等。
为了确保工程的顺利进行,提高施工效率,降低施工成本,特制定本施工方案。
二、施工准备1. 材料准备:根据设计图纸,提前采购所需的标识牌材料,包括亚克力板、铝塑板、不锈钢板、LED灯等。
2. 工具准备:准备切割机、雕刻机、钻孔机、电焊机、打磨机、喷漆枪等施工工具。
3. 人员准备:组织一支具备丰富施工经验的施工队伍,包括项目经理、技术员、施工员、电工等。
4. 技术准备:组织施工人员进行技术培训,确保熟练掌握施工工艺和操作规程。
三、施工流程1. 测量放线:根据设计图纸,使用测量仪器对楼层、会议室、卫生间等位置进行精确测量,放出标识牌的位置线。
2. 安装固定:在标识牌安装位置预埋金属支架,使用电钻钻孔,将标识牌固定在金属支架上。
3. 焊接加固:对标识牌的连接部位进行焊接,确保标识牌牢固可靠。
4. 打磨处理:对标识牌的焊接部位进行打磨,去除毛刺,确保标识牌外观光滑。
5. 喷漆处理:根据设计要求,对标识牌进行喷漆处理,确保标识牌颜色鲜艳、耐磨损。
6. 安装LED灯:在标识牌内部安装LED灯,确保灯光亮度适中、均匀。
7. 调试检查:对安装完成的标识牌进行调试,检查灯光效果、指示功能是否正常。
8. 清洁保养:对标识牌进行清洁保养,确保标识牌干净整洁。
四、施工要求1. 严格按照设计图纸和施工规范进行施工,确保工程质量。
2. 施工过程中,注意安全防护,遵守施工现场安全规定。
3. 施工人员应具备相应的施工资质,熟练掌握施工工艺。
4. 材料应符合国家相关标准,确保标识牌的耐用性和安全性。
5. 施工过程中,保持施工现场整洁,及时清理废弃物。
五、施工进度计划1. 施工准备:1周2. 测量放线:2周3. 安装固定:3周4. 焊接加固、打磨处理、喷漆处理:各2周5. 安装LED灯、调试检查:各1周6. 清洁保养:1周总计:12周六、施工预算1. 材料费:根据实际采购数量和市场价格计算。

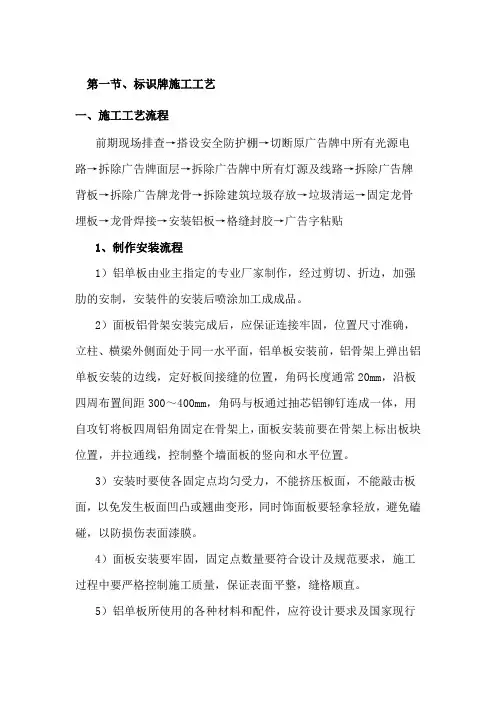

第一节、标识牌施工工艺一、施工工艺流程前期现场排查→搭设安全防护棚→切断原广告牌中所有光源电路→拆除广告牌面层→拆除广告牌中所有灯源及线路→拆除广告牌背板→拆除广告牌龙骨→拆除建筑垃圾存放→垃圾清运→固定龙骨埋板→龙骨焊接→安装铝板→格缝封胶→广告字粘贴1、制作安装流程1)铝单板由业主指定的专业厂家制作,经过剪切、折边,加强肋的安制,安装件的安装后喷涂加工成成品。
2)面板铝骨架安装完成后,应保证连接牢固,位置尺寸准确,立柱、横梁外侧面处于同一水平面,铝单板安装前,铝骨架上弹出铝单板安装的边线,定好板间接缝的位置,角码长度通常20mm,沿板四周布置间距300~400mm,角码与板通过抽芯铝铆钉连成一体,用自攻钉将板四周铝角固定在骨架上,面板安装前要在骨架上标出板块位置,并拉通线,控制整个墙面板的竖向和水平位置。
3)安装时要使各固定点均匀受力,不能挤压板面,不能敲击板面,以免发生板面凹凸或翘曲变形,同时饰面板要轻拿轻放,避免磕碰,以防损伤表面漆膜。
4)面板安装要牢固,固定点数量要符合设计及规范要求,施工过程中要严格控制施工质量,保证表面平整,缝格顺直。
5)铝单板所使用的各种材料和配件,应符设计要求及国家现行产品标准和项目技术规范的规定。
检验方法:检查产品合格证书、性能检测报告、材料进场验收记录和复验报告。
6)铝单板的品种、规格、颜色、光泽及安装方面应符合设计要求。
检验方法:观察;检查进场验收记录。
7)板缝注胶应饱满、密实、连续、均匀、无气泡,宽度和厚度应符合设计要求和技术标准的规定。
检验方法:观察;尺量检查;检查施工记录。
8)铝板加工工艺标准9)塑料锚栓性能指标2、喷绘制作工艺流程喷绘材料单面透、双喷布、喷绘反光膜、数码网格布、网格布、520喷绘布、油画布、刀刮布、喷绘墨水、Xaar128喷头、LG灯箱布、喷绘灯布(1)产品特点:颜色超白,符合喷绘的本色要求吸墨颜色艳丽、规格齐全、耐候性能好、不脱落,不留残胶,易粘贴。
标识施工流程及工艺要求1)图纸提供和审核、制作①发包方提供方案图纸给承包方,承包方仔细审核后进行图纸整理和材料核算。
②双方共同沟通施工细节和工程流程.如有施工疑难,双方探导解决方案.如果有改动,上报有关部门重新核准,修订。
③图纸审核结束后,双方签名,安排项目进程表。
2)施工前期①材料采购采购部接到施工单订购所需购件.准时按照方案要求订购各种原料.采购部门在采购原料时,需要对方提供原料使用说明书,证明文件,验证报告.确保满足发包方要求。
②材料验收材料入场前,公司质检部门进行材料检验:a.不锈钢材料验收不锈钢板材需满足的技术条件为:板材厚度:大于或等于2.0mm内应力:大于或等于205/mm抗拉强度:大于或等于520/mm延伸率:大于或等于40%硬度(HB):小于或等于187硬度(HRB):小于或等于90硬度(HV):小于或等于200比热:0.50℃弹性系数:194/mm222热膨胀系数:17.3℃热传导率: 16.3℃以上检验对照厂家提供已通过国家技术检验证明文件进行检验。
现场视检检验,不锈钢板材四角角度是否垂直,是否存在花纹,平整度是否符合要求,光泽均匀度,是否存在刮伤痕迹.尺寸是否满足要求等。
b.有机板材料验收洛氏硬度(M标尺):大于或等于94冲击强度:大于或等于17 kJ/m2拉伸强度:大于或等于70 Mpa断裂伸长率:大于或等于4%热变形温度:厚度3~4mm大于或等于78℃厚度5~10mm大于或等于82℃厚度大于10mm大于或等于84℃维卡软化温度:(厚度5~10mm)大于或等于89℃抗溶剂银纹性:浸泡4h无银纹出现透光率:厚度不大于15mm大于或等于91%厚度大于15mm大于或等于90%以上检验对照厂家提供已通过国家技术检验证明文件进行检验。
现场视检检验,有机板厚度是否均匀,是否存在破裂,直度是否符合要求,光泽均匀度,是否存在刮伤痕迹.尺寸是否满足要求。
c.紧固件验收所有金属零配件须满足强度要求,要求不锈钢材质地或者铜材质,可参考国家有关技术标准检验。
镙钉要求无毛刺,无弯折,强度足够。
弹扣无弯折,尖角,易吻合,不易拉落。
d.双色板验收验收标准不低于美国Rowmark品牌的产品,两层PP板高温热胶合,色彩鲜艳,防褪色、防暴裂,抗阳光腐蚀,抗刮花程度高。
雕刻成型后的产品立体感强。
e.油漆采用国家优质油漆,进行燃烧试验.燃烧不产生氯化氢,氢氰化物等有毒气体。
f.橡胶套不燃,防火等级要达到消防规范。
3)材料入场所有材料采购回来后,检验完毕即可入场施工.入场注意存放位置,放在防潮通风地方。
4)施工部门按施工进度施工①金属材料施工与检验要求a.切割:工程部按图纸尺寸要求切割金属材料。
内外框架按45度斜角切割。
注意不能对材料刮花,弯曲,破坏结构。
b.孔位要求尺寸一致,圆孔均匀,中心距偏差符合规定,周边金属没有变形,并且边缘整齐,无起皮无缺角,污垢。
c.组装内框条,四边框平整,无歪斜现象,接角吻合细致.无缝隙出现。
②喷油及检验对内外边框清洗化学残留物,补灰,打磨作进一步处理后,采用环保型优质油漆烤漆处理。
油漆颜色要符合方案要求。
烤漆房须无尘埃颗粒,条件理想,烤漆表面涂层厚度大于或等于40微米。
三涂三烤后作烘干处理。
烤漆过程须时刻检验实时效果,框架表面不能产生颗粒状物,气泡。
颜色要均匀,质检部门对产品作好检验,合格产品进入下道工序。
③丝印工程部丝印组按施工图纸对型材进行丝印处理,贴膜处理。
丝印时进行清洁处理,确保无油污,无斑点情况下进行图文丝印工艺。
丝印效果颜色均匀,光照无斑点.贴膜时注意要平整,无泡,无皱纹。
丝印严格参考设计图纸中标注的色标进行调色,丝印完毕,需要放入确保干净,无尘埃烘干要烘干。
干后用珍珠棉作好保护包装工作。
④双色板施工制作和检验要求a.雕刻对双色板进行电脑精密雕刻处理。
要求误差不大于1mm。
b.边缘处理对成型的双色板进行边缘平整处理,确保成品边缘光滑平整,无毛刺。
注:以上工艺,每进行一道工艺流程均有质检人员在现场监督,进行质量检验。
发现问题立即上报,及时处理解决。
解决问题时限不能超过12个小时。
⑤检验和包装质检部门对产品作最后整体效果检验.视检标志外观应完整,无明显缺陷,标志表面应平整,洁净,无划痕,碰伤,无变色,无气泡。
外围尺寸质量允许偏差要符合标准。
合格产品内层采用薄膜密封包装,外层采用纸皮箱体.每个包装内附1份装箱单,作防水处理后固定在箱内易发现的地方.包装箱两个侧面,带有以下标识:a.合同号b.收货人c.货物名称d.安装地点e.标志系统编号f.装箱编号/总箱数g.毛重/净重(kg)h.尺寸(长X宽X高)包装箱的两侧标记运输通用标记。
⑥入库产品包装检验结束后,合格产品由仓库管理人员清点登记入库.⑦安装产品送买方指定地点后,在专业技术工程师的指导下,按照合理的施工工艺进行安装。
投标公司名称(盖章):投标人代表签字制作工艺流程说明1)电脑雕刻①雕刻工序:电脑排版→下料→固定→电脑雕刻→保洁→成品包装②雕材料:有机玻璃、不锈钢、铝合金、木材、PVC等③刻机介绍:JD60BCNC标牌精雕雕刻机:JD80/CNC精雕雕刻机。
JD60BCNC机:适用于非金属材料的雕刻和切割,是专业的标牌雕刻机。
雕刻标牌、胸牌图案横平、竖直、口方、曲线过度平滑、图案清晰。
X轴、Y轴、Z轴运动定位精度。
X轴、Y轴、Z轴重复定位精度-0.01~+0.01mm。
X轴、Y 轴、Z轴灵敏度0.01mm以内。
JD80机:用于非金属材料的雕刻和切割;特别适用于加工大幅面标牌,切割PVC和有机玻璃字。
以及雕刻大幅面仿行摸版。
X轴、Y轴、Z轴运动定位精度。
X轴、Y轴、Z轴重复定位精度-0.01~+0.01mm。
X轴、Y轴、Z轴灵敏度0.02mm以内。
2)金属钣金①钣金工序:下料→剪板→冲孔→折弯→焊接→细节调整→成品组装试验②金属材料:各种厚度冷轧板、不锈钢、铝合金、电解板、方管、圆管等④备介绍:折板机:主要用于各种板材下料;冲孔车床:适用于各种方圆孔的冲孔,冲孔直径范围:3-200mm;折弯车床:适用于各种金属板材折弯;圆管折弯:各种规格圆管折弯;焊接机:焊接各式金属。
3)有机材料、木材加工①加工工序:下料→加热→折弯→倒角→打磨→成品清理→包装②材料:各种厚度有机板、PVC、环保石、铝塑板、木材、芯板、夹板、方管、圆管等③设备介绍:裁剪机:主要用于各种板材下料;加热折弯设备:适用于各种板材、管材的热弯;倒角设备:对各种板材管材进行直线、圆弧、不规则的倒角等;打磨抛光设备:对各种有机材料进行抛光处理;4)喷烤漆①加工工序:粗磨→除油处理→清洗→细磨→打腻子→细磨→喷环氧底漆→烤漆干燥(前面工序做3遍以上)→调面漆→喷面漆→干燥→喷清漆光油(此工序3遍)→红外线防尘干燥→包装②材料:漆、面漆、珍珠漆、辅助漆、固化剂等③设备介绍:喷烤漆房:10M×5M×5M大型无尘喷烤漆房,可适用于各种标牌的喷烤要求;气压泵:7.5HP气压量SONNIC牌气压泵,完全适合气量要求;打磨平台设备、专业喷枪等。
5)丝网印刷①丝网印刷工序:底版→丝网前处理→晒版→显影→干燥→修版→印刷→干燥→成品检查→包装②承印材料:能够承印各种标志牌、广告牌、路标及商业美术有关的装潢用品。
(如有机玻璃、不锈钢、铝合金、纸张、布料、塑料等。
)③晒版机:采用⒈3*1米UV-S2000型全自动紫外线真空晒版机能晒出各种网版。
(包括四色网点、精细线条等。
)④调色:能根据客户提供的色样及所属材料调出与之相近的颜色。
⑤印刷:配备有专业的技术人才,能实现丝网印刷一条龙的全面服务。
安装工程施工督导要求1)严格按照GB13495—1992《消防安全标志》GB10001-1994《公共信息标志用图形符号》GB/T4064-1993《电气设备安全设计导则》JGJ73-91《建筑装饰工程施工及验收规范》等相关国家标准及技术规范进行施工安装。
2)悬挂式、贴附式、固定式、柱立式灯箱及标志导向牌与建筑物的联接应牢固可靠(有予埋联接件和膨胀联接件等),吊装高度和位置应以不阻碍交通,不影响视野和安全高度为原则并与环境相协调。
3)安装过程中应考虑到安全、消防的要求,并采取必要的劳动保护措施,安装质量应进行自检、互检。
标识系统安装要求:a.根据不同的产品施工工艺分为悬挂、粘贴、镶嵌、钉挂、螺钉紧固、柱式埋地等安装等;b.采用悬挂工艺时,应符合下列要求:a)连接方式应为吊杆连接方式,吊杆外部应配有与标识系统相同材料制成的装饰套管;固定方式的构造设计符合国家相关标准的要求;b)吊杆固定在楼板底面的混凝土层。
如有其它设备而无法在楼板面固定,则考虑在吊顶龙骨或设备共同吊挂系统上。
c.采用粘贴工艺时,应符合下列要求:a)基层应达到相关规范规定的强度要求,并要干燥透彻;基面必须平整、稳定并清理干净;b)应在标识背面均匀涂覆胶贴剂固定牢固。
d.采用镶嵌工艺应符合下列要求:a)应在镶嵌面予留出基槽;b)基槽镶嵌面基层要处理成粗糙面;c)基层内部必须清理干净并要充分湿润,但不得积水。
e.采用钉挂工艺时,应符合下列要求:a)保证标识与固定面间距不超过5mm;b)对于圆形、三角形标志,不应少于3个固定点;对于正方形和长方形标志,不应少于4个固定点;c)固定点宜选在边缘衬底色部位。
f.采用螺钉紧固式工艺时,必须保持标识后背附件与固定面紧密接触,螺钉间隙不应超过0.3mm;g.采用柱式安装,应符合下列要求:a)柱式安装的支柱为铝合金管;b)金属管应采用壁厚4.5mm—6mm,长6m的材料;c)发光标识的出线孔应配有橡胶扩套;d)支柱底部应焊接固定法兰盘,法兰盘的厚度≥10mm。
法兰盘与杆体之间应有加强筋;e)支柱杆应采用地锚混凝土式安装,不能采用直埋式安装。
h.安装注意事项:a)标识系统所有发光标识及导向牌的安装应牢固、拆装方便;b)防止金属构件在运输、装卸和存储过程中变形;c)防止裸露出来的表面被损坏而产生毛刺,凹凸等;d)不要与泥浆、灰土、石膏和水泥相接触;e)尽可能保留覆盖层并保持干燥;f)在油漆期间要防止污染玻璃和有机板。
g)标志系统需妥善密封,防止灰尘进入。
