MSA测量系统分析步骤和应用
1.什么是MSA
1.1 测量系统：指被测试特性赋值的操作、程序、量具、设备、软件及操作人员的集合，是用来获得测量结果的整个过程。
1.2 量具：指任何用来获得测量结果的装置，包括用来测量合格或不合格的装置。
1.3 测量系统的分辨率：测量系统检出并如实指示被测特性中极小变化的能力（也称为分辨力）。
特别提醒：单独一个测量仪器不是测量系统，如一把卡尺、一台电子称等。
2.测量系统的作用
2.1 评估测量系统误差的大小，是否能被客户接受。
2.2 评估测量系统的稳定性，随着时间的推移，变异是否受控。
2.3 评估测量系统的偏倚值是否能被客户接受。
2.4 评估几种不同测量系统的优劣。通过MSA评估，找到测量系统改善的着力点，确定是进行人员培训，还是调整测量方法或调整仪器。
第一份X-R图显示过程正常，分辨力0.001，第二份X-R图显示过程不正常，分辨力0.01。虽然这是针对同一制程，但是为什么会有这么大的差异呢？从以上数据来看，第二份控制图的测量系统分辨力太低，导致虚发报警。因此可以推断出，做SPC的前提是MSA必须合格，虚发报警导致成本过高。
3.MSA评估的仪器和责任人员
3.1 测量系统一般由仪校人员或品质部的负责人来主导，由参与检测或试验人员来测量，以提供测量数值。不可以由品质部领导或仪校人员来测量和提供数值，需要特别注意的是：测量人员不可知道自己上次测量结果和别人测量结果，要保证盲测。MSA要识别的误差是测量人员、设备、环境、方法、标准值导致的误差，品质部领导和仪校人员一般不亲自测量产品，所以分析他们的测量数据基本没有价值。 3.2 MSA分析的范围来自控制计划所有的测量系统，包括计量性、计数性。
3.3 破坏性的测量系统现在一般不做分析，除非客户有特殊要求，如盐雾试验测量系统。
特别提醒：MSA分析的包括控制计划中所有测量系统，而不仅仅是测量特殊特性的测量系统。

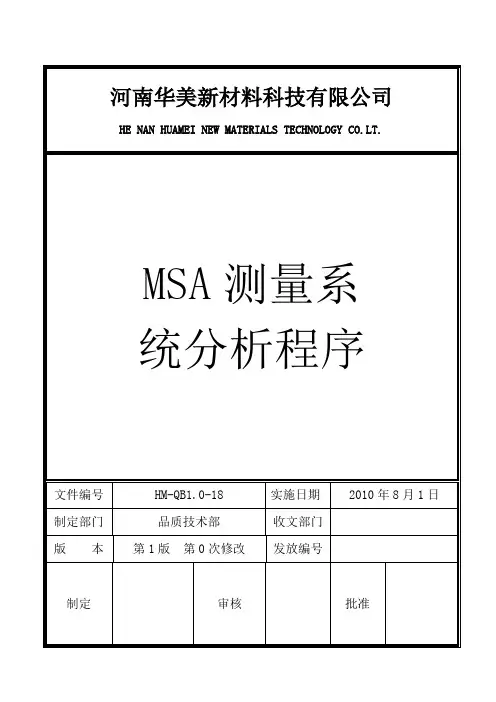

河南华美新材料科技有限公司
HE NAN HUAMEI NEW MATERIALS TECHNOLOGY CO.LT.
MSA测量系
统分析程序
文件编号 HM-QB1.0-18 实施日期 2010年8月1日
制定部门 品质技术部 收文部门
版 本 第1版 第0次修改 发放编号
制定 审核 批准 ＨＭ 文件名称 MSA测量系统分析 页 次： 1 / 4
文件编号 HM-QB1.0-19 第１版 第0修改
1. 目的
为了配备并使用与要求的测量能力相一致的测量仪器，通过适当的统计技术，对测量系统的五个特性进行分析，使测量结果的不确定度已知，为准确评定产品提高质量保证。
2. 范围
适用于公司使用的所有测量仪器的重复性和再现性的测量分析。
3. 权责
3.1品质技术部负责确定过程所需要的测量仪器，并定期校准和检定，对使用的测量系统分析，对存在的异常情况及时采取纠正预防措施。
3.2综合管理部负责根据需要组织和安排测量系统技术应用的培训。
3.3生产部配合对测量仪器进行测量系统分析。
4．定义
4.1偏倚
偏倚是测量结果的观测平均值与基准值（标准值）的差值。
4.2稳定性（飘移）
稳定性是测量系统在某持续时间内测量同一基准或样品的单一特性时获得的测量值总变差。
4.3线性
线性是在量具预期的工作量程内，偏倚值的变差。
4.4重复性
重复性是由一个评价人，采用一种测量仪器，多次测量同一样品的同一特性获得的测量值的变差。
4.5再现性
再现性是由不同的评价人，采用相同的测量仪器，测量同一样品的同一特性的测量平均值的变差。
5.测量系统分析作业准备
5.1确定测量过程需要使用的测量仪器以及测量系统分析的范围。
a)控制计划有要求的工序所使用的测量仪器（目前我司只有透光率测试仪需要做测量系统分析）；
b)有SPC控制要求的过程，特别是有关键/特殊特性的产品及过程；
c)新产品、新过程；
德信诚培训网

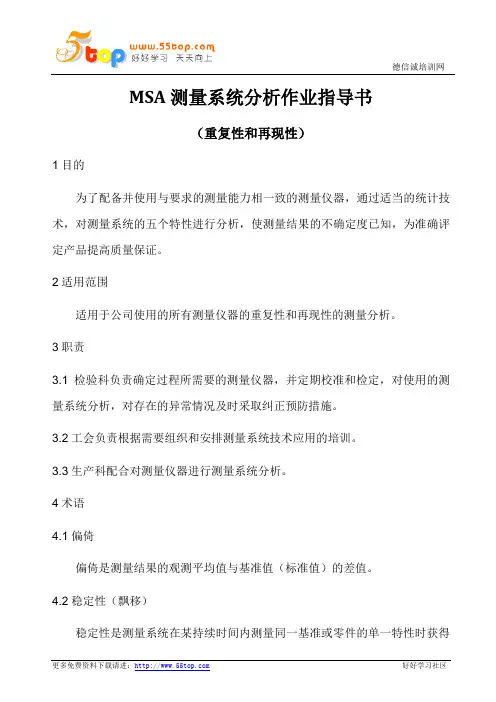

更多免费资料下载请进： 好好学习社区 MSA测量系统分析作业指导书
（重复性和再现性）
1目的
为了配备并使用与要求的测量能力相一致的测量仪器，通过适当的统计技术，对测量系统的五个特性进行分析，使测量结果的不确定度已知，为准确评定产品提高质量保证。
2适用范围
适用于公司使用的所有测量仪器的重复性和再现性的测量分析。
3职责
3.1检验科负责确定过程所需要的测量仪器，并定期校准和检定，对使用的测量系统分析，对存在的异常情况及时采取纠正预防措施。
3.2工会负责根据需要组织和安排测量系统技术应用的培训。
3.3生产科配合对测量仪器进行测量系统分析。
4术语
4.1偏倚
偏倚是测量结果的观测平均值与基准值（标准值）的差值。
4.2稳定性（飘移）
稳定性是测量系统在某持续时间内测量同一基准或零件的单一特性时获得 德信诚培训网
更多免费资料下载请进： 好好学习社区 的测量值总变差。
4.3线性
线性是在量具预期的工作量程内，偏倚值的变差。
4.4重复性
重复性是由一个评价人，采用一种测量仪器，多次测量同一零件的同一特性获得的测量值的变差。
4.5再现性
再现性是由不同的评价人，采用相同的测量仪器，测量同一零件的同一特性的测量平均值的变差。
5测量系统分析作业准备
5.1确定测量过程需要使用的测量仪器以及测量系统分析的范围。
a)控制计划有要求的工序所使用的测量仪器；
b)有SPC控制要求的过程，特别是有关键/特殊特性的产品及过程；
c)新产品、新过程；
d)新增的测量仪器；
e)已经作过测量系统分析，重新修理后。
5.2公司按GB/T10012标准要求，建立公司计量管理体系，确保建立的测
量系统的可靠性。

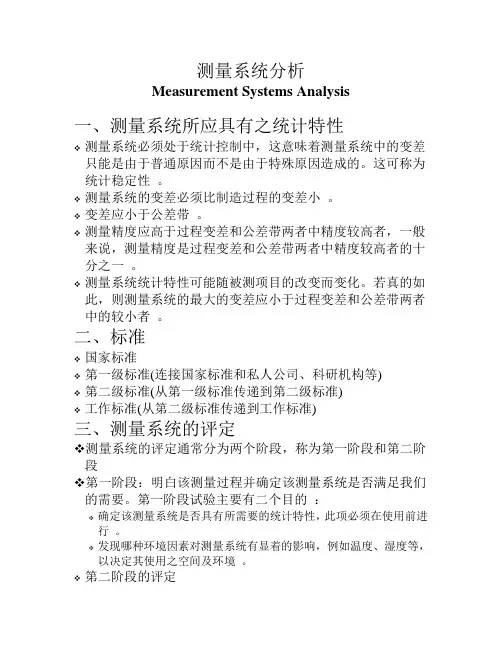

测量系统分析
Measurement Systems Analysis
一、测量系统所应具有之统计特性
测量系统必须处于统计控制中，这意味着测量系统中的变差只能是由于普通原因而不是由于特殊原因造成的。这可称为统计稳定性 。
测量系统的变差必须比制造过程的变差小 。
变差应小于公差带 。
测量精度应高于过程变差和公差带两者中精度较高者，一般来说，测量精度是过程变差和公差带两者中精度较高者的十分之一 。
测量系统统计特性可能随被测项目的改变而变化。若真的如此，则测量系统的最大的变差应小于过程变差和公差带两者中的较小者 。
二、标准
国家标准
第一级标准(连接国家标准和私人公司、科研机构等)
第二级标准(从第一级标准传递到第二级标准)
工作标准(从第二级标准传递到工作标准)
三、测量系统的评定
测量系统的评定通常分为两个阶段，称为第一阶段和第二阶段
第一阶段：明白该测量过程并确定该测量系统是否满足我们的需要。第一阶段试验主要有二个目的 ：
确定该测量系统是否具有所需要的统计特性，此项必须在使用前进行 。
发现哪种环境因素对测量系统有显着的影响，例如温度、湿度等，以决定其使用之空间及环境 。
第二阶段的评定 目的是在验证一个测量系统一旦被认为是可行的，应持续具有恰当的统计特性 。
常见的就是―量具R&R‖是其中的一种型式 。
四、各项定义
量具: 任何用来获得测量结果的装置，包括用来测量合格/不合格的装置 。
测量系统：用来获得表示产品或过程特性的数值的系统，称之为测量系统。测量系统是与测量结果有关的仪器、设备、软件、程序、操作人员、环境的集合。
量具重复性：指同一个评价人，采用同一种测量仪器，多次测量同一零件的同一特性时获得的测量值（数据）的变差。
量具再现性：指由不同的评价人，采用相同的测量仪器，测量同一零件的同一特性时测量平均值的变差。
