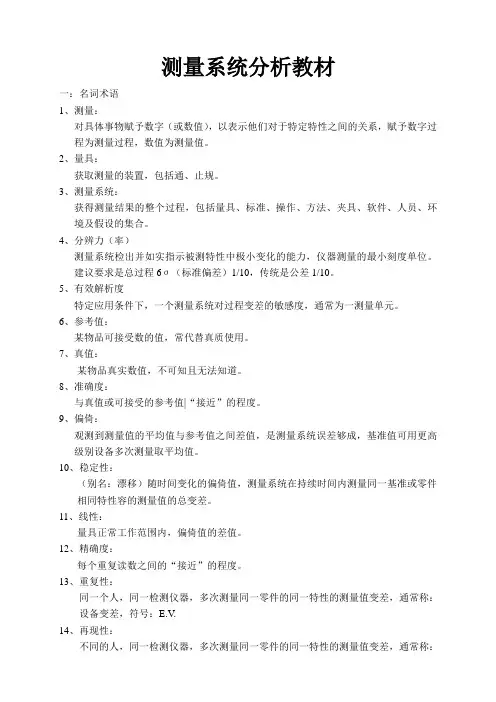

测量系统分析教材
一：名词术语
1、测量：
对具体事物赋予数字（或数值），以表示他们对于特定特性之间的关系，赋予数字过程为测量过程，数值为测量值。
2、量具：
获取测量的装置，包括通、止规。
3、测量系统：
获得测量结果的整个过程，包括量具、标准、操作、方法、夹具、软件、人员、环境及假设的集合。
4、分辨力（率）
测量系统检出并如实指示被测特性中极小变化的能力，仪器测量的最小刻度单位。建议要求是总过程6ζ（标准偏差）1/10，传统是公差1/10。
5、有效解析度
特定应用条件下，一个测量系统对过程变差的敏感度，通常为一测量单元。
6、参考值：
某物品可接受数的值，常代替真质使用。
7、真值：
某物品真实数值，不可知且无法知道。
8、准确度：
与真值或可接受的参考值|“接近”的程度。
9、偏倚：
观测到测量值的平均值与参考值之间差值，是测量系统误差够成，基准值可用更高级别设备多次测量取平均值。
10、稳定性：
（别名：漂移）随时间变化的偏倚值，测量系统在持续时间内测量同一基准或零件相同特性容的测量值的总变差。
11、线性：
量具正常工作范围内，偏倚值的差值。
12、精确度：
每个重复读数之间的“接近”的程度。
13、重复性：
同一个人，同一检测仪器，多次测量同一零件的同一特性的测量值变差，通常称：设备变差，符号：E.V.
14、再现性：
不同的人，同一检测仪器，多次测量同一零件的同一特性的测量值变差，通常称：评价人变差，符号：A.V.
15、GRR或量具的重复性和再现性：
测量系统重复性和再现性联合估计值。
16、一致性：
随时间重复性变化的程度。
17、均一性：
在正常工作范围内重复性的变化。
18、敏感度：
能导致可探测到的输出信号的最小输出，是测量系统对被测特性变化的感应度，通常为一测量单元。
二：测量公式：
Y = X + ε
测量值 真值 测量误差
MSA（测量系统分析）培训教程
测 量 系 统 分 析
〔MSA〕
培 训 教 材
目 录
第Ⅰ章 测量系统 --------------------------------------------------------------------------------------2
第Ⅱ章 测量系统的差不多要求---------------------------------------------------------------7
第Ⅲ章 测量系统的波动-------------------------------------------------------------------------11
第四章 测量系统研究的预备----------------------------------------------------------21
第五章 计量型测量系统研究----------------------------------------------------------24
第六章 计数型量具研究---------------------------------------------------------------------31
第Ⅰ章
测量系统
引 言
现在人们大量使用测量数据来决定许多情况﹒
● 如依据测量数据来决定是否调整制造过程〔利用统计操纵过程〕﹔
● 测量数据能够确定两个或多个变量之间是否存在某种显著关系。例如，估量一模制塑料件的关键尺寸与浇注材料温度有关系。这种可能的关系可通过回来分析进行研究﹔
● 利用测量数据来分析各种过程﹐明白得各种过程﹔
● 了解测量数据的质量，质量高﹐带来的效益大﹔质量低﹐带来的效益低。
测量数据的质量
假如测量数据与标准值都专门〝接近〞﹐这些测量数据的质量〝高〞﹔假如一些或全部测量结果〝远离〞标准值﹐这些数据的质量〝低〞。 表征数据质量最通用的统计特性是偏倚和方差，所谓偏倚的特性﹐是指数据相对标准值的位置﹐而所谓方差的特性﹐是指数据的分布。

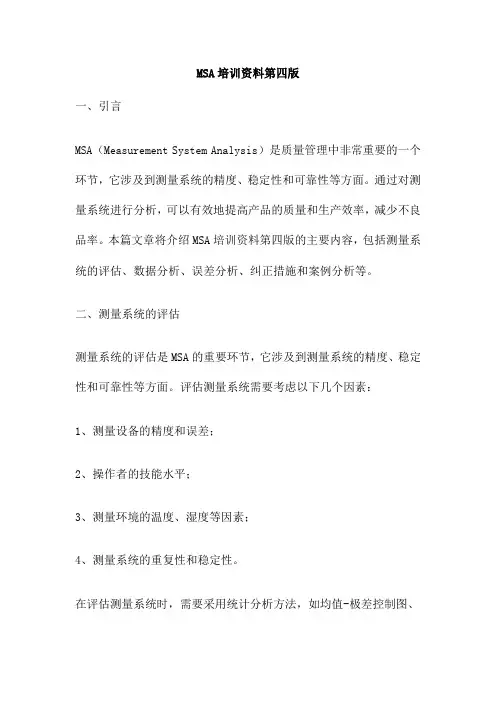

MSA培训资料第四版
一、引言
MSA（Measurement System Analysis）是质量管理中非常重要的一个环节，它涉及到测量系统的精度、稳定性和可靠性等方面。通过对测量系统进行分析，可以有效地提高产品的质量和生产效率，减少不良品率。本篇文章将介绍MSA培训资料第四版的主要内容，包括测量系统的评估、数据分析、误差分析、纠正措施和案例分析等。
二、测量系统的评估
测量系统的评估是MSA的重要环节，它涉及到测量系统的精度、稳定性和可靠性等方面。评估测量系统需要考虑以下几个因素：
1、测量设备的精度和误差；
2、操作者的技能水平；
3、测量环境的温度、湿度等因素；
4、测量系统的重复性和稳定性。
在评估测量系统时，需要采用统计分析方法，如均值-极差控制图、单值控制图等，对测量数据进行统计分析。通过对数据的分析，可以判断测量系统的稳定性和可靠性，并采取相应的纠正措施。
三、数据分析
数据分析是MSA的另一个重要环节，它可以帮助企业了解产品的质量和生产效率情况。数据分析主要包括以下几个方面：
1、过程能力分析；
2、缺陷百分比分析；
3、测量系统的GR&R分析；
4、重复性和偏移量的分析。
通过对数据的分析，可以发现生产过程中的问题，并采取相应的纠正措施。例如，如果发现测量系统的重复性不好，可以采取更换测量设备、培训操作者等措施来提高测量精度。
四、误差分析
误差分析是MSA的一个重要环节，它可以帮助企业了解测量系统的误差情况。误差分析主要包括以下几个方面： 1、随机误差和系统误差的分析；
2、误差的传递和放大；
3、误差的来源和解决方法。
通过对误差的分析，可以发现测量系统中存在的问题，并采取相应的纠正措施。例如，如果发现随机误差较大，可以采取提高操作者的技能水平、改善测量环境等措施来减少误差。
五、纠正措施
纠正措施是MSA的一个重要环节，它可以帮助企业采取有效的措施来解决问题。纠正措施主要包括以下几个方面：
有限公司作业文件
文件编号：JT/C－7.6J－004 版号：A/0
（MSA）计数型测量系统
研究分析作业指导书
批准：
审核：
编制：
受控状态： 分发号：
2006年11月15日发布 2006年11月15日实施
计数型测量系统研究分析作业指导书 JT/C－7.6J－004
1目的
为了配备并使用与要求的测量能力相一致的测量仪器，通过适当的统计技术，对计数型测量系统进行分析研究，使测量结果的不确定度已知，为准确评定产品提高质量保证。
2适用范围
适用于公司使用的计数型测量仪器的测量系统的分析研究。
3职责
3.1检验科负责确定过程所需要的计数型测量仪器，并定期校准和检定，对使用的测量系统进行研究分析，对存在的异常情况及时采取纠正预防措施。
3.2工会负责根据需要组织和安排计数型测量系统分析所需应用技术的培训。
3.3生产科配合对测量仪器进行测量系统分析。
4计数型测量系统简介
计数型测量系统是一种测量数值为一有限的分类数量的测量系统，它与能获得一连串数值结果的计量型测量系统截然不同。通/止规（go/no go gage）是最常用的量具，它只有两种可能的结果；其它的计数型测量系统，
目标 如目视标准，可能产生五到七个分类，如非常好、好、
一般、差、非常差。所以，针对计量性测量系统所描述的分析方法不能用于评价这样的系统。当使用任何测量系统进行决策时，都存在一定程度的风险。这些方法不能量化测量系统变异性，只有当顾客同意的情况下才能使用。选择和应用于这些技术应以基于一个良好的统计实践，了解影响产品和测量过程变差源，以及错误决定最终顾客的影响。
计数型测量系统的变差来源，应该通过利用了人为因素和人机工程学的研究结果使之最小化。
5研究分析方法
5.1某生产过程处于统计受控状态，其性能指数为Pp=PpK=0.5，这是不可
