水泵房设备及配管工程安装方案

实用标准文档

文案大全

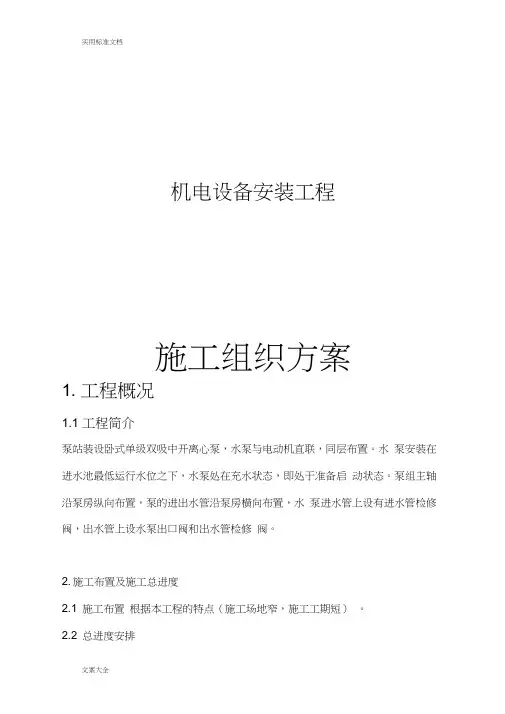

机电设备安装工程

施工组织方案

1. 工程概况

1.1 工程简介

泵站装设卧式单级双吸中开离心泵，水泵与电动机直联，同层布置。水 泵安装在进水池最低运行水位之下，水泵处在充水状态，即处于准备启 动状态。泵组主轴沿泵房纵向布置，泵的进出水管沿泵房横向布置，水 泵进水管上设有进水管检修阀，出水管上设水泵出口阀和出水管检修 阀。

2. 施工布置及施工总进度

2.1 施工布置 根据本工程的特点（施工场地窄，施工工期短） 。

2.2 总进度安排 实用标准文档

文案大全

1、进场筹建及做好施工准备，配合土建进行前期埋件安装，并开 始制作安装压力管道。

2、桥机安装

3、机电设备安装，调试，通水，验收。

3. 主要施工方法

3.1 泵房进、出口压力管埋设

进出水管的埋设， 关系水泵安装的位置、 高程，要求安装必须精确 在设备基础件预埋设前，要求发包方提供测量基准。其中有设备安装轴 线、设备中心高程基准点， 测量基准应为永久性保留， 并采取保护措施 在安装位置预先焊接好安装支撑架，压力管吊放于支撑架。调整符合要

求后加固，浇筑二期砼。

3.2桥机安装

桥机及轨道的安装应在泵房封顶之前完成，吊装设备采用汽车吊, 主要安装程序：

轨道螺栓埋设—轨道安装—浇二期砼—桥机报装—桥机大车架拼 装-大车架吊装-小车吊装-附件安装-电气设备安装-试验-验收。 3.3泵组安装方法

3.3.1安装程序图

实用标准文档

文案大全

3.3.2 安装工艺

1. 泵组放线 泵组轴线高程的测量基准、在泵组进、出穿墙管安装时，要求发包方提 供测量基准，泵轴线基准点宜设于水泵层面，高程点宜设置于上、下游 挡墙上。 3 台泵组共用一个高程基准点，测量基准点应为永久性，并采 取相应保护措施。 2.水泵进、出穿墙钢管复测 水泵进、出穿墙钢管应进行复测。进出穿墙钢管对泵组及蝶阀、管件安 装的基准，两段管的轴线、水平线应严格控制。

水泵房安装施工方案

1. 引言

水泵房是为了解决给水系统或排水系统中涉及到水的运输、提升等工作而建造的一种建筑物。水泵房的安装施工工作对于水泵的正常运行和系统的稳定运行至关重要。本文档将详细介绍水泵房的安装施工方案，包括施工流程、材料选型、安全措施等内容，以确保水泵房的安装质量和施工安全。

2. 施工准备

在施工之前，我们需要进行一些准备工作：

• 确定水泵房的安装位置，并进行必要的地面准备工作，包括平整、排水等措施；

• 调查施工现场周围的环境，包括土质、地下管道等情况，以便合理选择施工方案；

• 准备好所需材料和施工工具，包括水泵、管道、阀门、电缆等。材料的选型要符合设计要求，并具备良好的耐腐蚀性能和可靠的使用寿命。

3. 施工流程

水泵房的安装施工流程包括以下几个步骤： 步骤一：安装水泵

1. 将水泵安放在预先准备好的位置上，并使用垫片进行平衡调整；

2. 确保水泵与进水管道、出水管道连接正常，并采用合适的连接方式（如法兰连接、螺纹连接等）；

3. 使用合适的工具，将水泵与管道连接牢固，并进行必要的密封处理；

4. 连接电缆，进行电气接线，确保水泵能正常运行。

步骤二：安装管道系统

1. 根据设计要求，预先准备好所需的管道材料，并进行必要的切割、连接等处理；

2. 根据设计图纸，安装进水管道、出水管道和泄水管道，并确保管道的坡度和高度符合要求，以确保水的正常流动；

3. 安装阀门和管道支架，以便日后的维护和操作。

步骤三：安装控制系统

1. 安装水泵房的控制系统，包括主控制面板、液位控制器、压力控制器等。根据设计要求进行正确的布置和接线；

2. 进行必要的连接测试，确保控制系统能正常控制水泵的启停和运行。 步骤四：电气和安全检测

1. 进行电气系统的检测和调试，确保所有电气设备的连接正确、工作稳定；

2. 进行安全检测，包括漏电保护、接地保护等，确保水泵房的使用安全。

4. 安全措施

在水泵房的安装施工过程中，我们需要注意以下安全事项：

供水水泵房的安装施工方案

一、施工准备

1.1 设计图纸审核

在施工前，对水泵房的设计图纸进行详细的审核，确保与现场实际情况相符，并满足使用功能。

1.2 材料准备

根据设计图纸，准备所需的建筑材料、水泵设备、管道及附件等。

1.3 施工队伍组织

组织专业的施工队伍，确保人员具备相应的技能和资质。

1.4 安全教育和培训

对施工人员进行安全教育和培训，确保施工过程中的人身和设备安全。

二、水泵房基础施工

2.1 定位与放线

根据设计图纸，确定水泵房的位置，并进行准确的定位与放线。

2.2 基础开挖

按照设计要求进行基础开挖，确保尺寸和深度满足要求。

2.3 基础混凝土浇筑

在开挖好的基础上进行混凝土浇筑，确保基础的稳固性。

三、水泵房主体安装

3.1 钢结构安装

如采用钢结构水泵房，按照设计要求进行钢结构的安装和固定。 3.2 墙体砌筑

如采用砖混结构水泵房，进行墙体的砌筑工作。

3.3 屋面防水处理

对水泵房的屋面进行防水处理，确保不出现渗漏现象。

四、设备安装与调试

4.1 水泵安装

根据设计要求，将水泵安装到指定位置，并进行固定。

4.2 电机安装

安装水泵配套的电机，并进行电气连接。

4.3 设备调试

对安装好的水泵和电机进行调试，确保设备能够正常运行。

五、管道敷设与连接

5.1 进水管道敷设

按照设计要求，敷设进水管道，并进行固定和密封处理。

5.2 出水管道敷设

同样，按照要求敷设出水管道，确保水流顺畅。

5.3 管道连接

对敷设好的管道进行连接，确保连接处无渗漏。

六、系统联调与测试

6.1 系统联调

对整个供水系统进行联调，确保各设备协同工作正常。

6.2 压力测试

对供水系统进行压力测试，确保管道和设备的承压能力满足要求。 七、安全技术措施

7.1 防雷接地

对水泵房进行防雷接地处理，确保设备安全。

7.2 电气安全

对电气部分进行安全检查，确保无漏电、短路等现象。

7.3 消防安全

循环水泵房设备管道安装施工方案指导

1循环水泵安装

a. 基础准备和垫铁配制：根据安装图纸进行基础毛面的处理和垫铁的配制，放置垫铁的混凝土表面进行凿毛处理，与垫铁接触密实，垫铁放上后不得有翘动现象。毛面应比垫铁周边大20mm左右。

b. 设备开箱清点，按厂家图进行，并对其外观进行检验。将泵安装台板与基础核对。

c. 对电机冷油器进行水压试验，试验压力为0.3Mpa,30分钟应无降压和渗漏现象。油箱内涂抹煤油，外部涂石灰膏进行渗油试验，渗油24小时后检查应无泄漏。

d. 泵壳安装

1） 将泵安装台板置于基础预留孔内，并在台板下塞置垫铁，通过调整垫铁初找台板水平。

2） 在喇叭口法兰配合面上均匀涂上密封胶，用螺栓将喇叭口与外接管a连接起来。

3） 在泵安装台板上放置预先配置好的工字钢平台，将连接好的外接管a与喇叭口放置于平台上。用同样的方法进行其他接管的组装。

4） 吊起已连接好的壳体，移开工字钢平台，将泵安装台板结合面清理干净，并均匀涂上一周密封胶，放下泵壳体，把紧联系螺栓。并校正泵的水平度，使台板水平度在0.05mm/m以下。

5） 拧紧地脚螺栓，进行台板二次灌浆。

e. 可抽部分安装：

1） 从主轴a的叶轮端装进两轴套，依依滑过短键槽处，将键装于键槽内，将轴套退回至键位顶处，拧紧紧固螺钉。

2） 将主轴a吊起穿入叶轮主轴孔，在主轴a和叶轮上装上叶轮锁环，并用螺栓及弹簧垫圈将叶轮锁环固定在叶轮上。然后吊起组装好的部件装入叶轮室中。

3） 将橡胶导轴承装入导叶体下部，同时用螺栓将内接管a、橡胶导轴承b与导叶体上端连接起来，吊起此组件至主轴a的上方，穿过主轴a,慢慢放下，用螺栓将导叶体与叶轮室连接起来。各组件组装前应在其结合面涂抹机械密封胶。

4） 吊起主轴a组件至泵壳内，并将其支撑在枕木上，在主轴a上端装上定位键。

5） 在主轴b上装上定位键及轴套，并将联轴器直立于一平台上，使带有4个螺孔的一端朝下，将主轴b吊起至联轴器上方，慢慢放下，使轴穿过联轴器，将联轴器顺轴上推，直至露出键为止，并在联轴器外圆上拧上两个固定螺钉将其固定在轴上。
