kV台架式变压器安装施工方案

IOkV配电室高低压变压器安装施工方案一、刖百高低压变压器的安装施工是一个重要的环节，直接关系到电气设备的安全稳定运行。

本文档旨在对IOkV配电室高低压变压器的安装施工方案进行详细说明，以确保施工质量的可控性和稳定性，保证设备运行的安全可靠性。

二、工程概述本工程涉及到IOkV配电室内高低压变压器的安装，主要包括：1.安装高低压变压器2.安装配电柜3.安装电缆4.连接开关设备5.连接避雷装置6.安装绝缘子7.进行绝缘测试8.进行接地测试三、施工方案1.安装高低压变压器高低压变压器在安装前需要确定安装位置和方向。

在确定好位置后，需要对安装地面进行清理，并开好必要的孔洞。

把高低压变压器放置在安装位置上，然后用螺丝将其固定牢固。

安装过程中，要特别注意保护高低压变压器的绝缘涂层，防止被刮伤。

2.安装配电柜在安装配电柜前，需要在配电柜的安装位置上开好必要的孔洞，然后将配电柜放到安装位置上。

根据图纸要求和现场实际情况确定配电柜的安装高度，并用螺丝固定牢固。

安装好配电柜后，需要对配电柜进行接线，接线前需要分类清晰，并标识好接线标志，以便于后期维护和管理。

3.安装电缆电缆的铺设需要在配电室的地面上进行。

首先清理地面，然后将电缆按照设备连接图纸铺设，铺设好后再进行固定。

在固定时需要注意缆头的位置和保护盖的安装，并注意铺设的缆线距离和相互之间的间隔。

所有的连接和接地必须符合设备连接图纸的标准，接地焊接要牢固可靠。

4.连接开关设备连接开关设备时需要按照设备图纸的要求分类、配线、接线，所有的连接线路必须符合设备图纸标准，并进行必要的绝缘处理。

接线后应该进行绝缘测试以确保安装质量的可靠性。

5.连接避雷装置避雷装置的连接方式应该按照设备图纸要求进行，所有连接线路必须符合设备图纸标准，并进行必要的绝缘保护。

在连接过程中要注意连接线路的可靠性和牢固性，避免线路脱落和故障发生。

6.安装绝缘子绝缘子的安装需要在设备图纸上标明绝缘子的型号、位置和数量，安装的数量和位置要符合设备要求。

变压器安装施工方案三篇篇一：变压器安装施工方案一、工程概况：(一)工程规模：导线采用JKLGYJ-10kv线路；50/5.486km型高压交联聚氯乙烯电力电缆（铠装）0.588千米，电杆12米/28根，10米电杆77根，10kv 电缆分支箱一台、（2进4出）箱式变压器、（ZBW-630）二台、0.4kv 线路总长11.061km，配电变压器17台，总容量为20XXkvA(二)编写依据：控制规范》5 《中国南方电网有限责任公司基建工程质量控制作业标准（WHS）》(三)作业流程图1.架线序号项目内容说明1放线：四.危险点分析及其控制措施五.质量目标、质量保证体系及技术组织措施：（一）质量目标、质量保证体系及技术组织措施(1)、质量目标1)满足国家施工及验收规范要求，优质工程标准，达标投产。

2)工程一次验收合格率100%3)土建施工单位工程优良品率100%4)土建施工分部分项工程优良品率95%5)线路安装单位工程优良品率100%6)线路安装及电缆敷设分部分项工程优良品率95%7)工程建设期间发生质量事故0%8)工程技术资料、图纸、记录资料完整、真实、准确，满足工程资料归档及“达标投产”要求。

9)顾客可能出现的抱怨次数为零；顾客回访满意率为100%2、所采取的质量保证措施3、材料质量保证措施根据施工图纸编制详细材料供应计划，保证材料的质量和按时供货，制订材料管理制度，明确岗位职责，并规定采购、合同、现场、仓库、考核、复验、等管理制度。

（1）材料采购严格依照公司程序文件的要求，先评审建立合格分承包方，再按采购程序进行采购。

（2）现场材料管理、仓库管理按照“明确标识，妥善保管，建立台帐，严格收发，记录齐全，规范管理”进行，并及时做好报表。

（3）所有材料进场（包括建设单位提供的材料），均按照公司进货检验程序要求，对照验收标准进行检验验收，并要求提供完整的产品合格证、材质证明书、试验报告等，及时报请并配合业主工程师进行抽检复验；按品种规格进行标识、保管，发现不合格品应即标识隔离和处置，切实把好材料质量关。

0kV台架式变压器安装施工方案咱们得明确一下，0kV台架式变压器是个啥玩意儿。

简单来说，它就是一种将高压输电线路中的电能降压到适合用户使用的电压等级的设备。

那么，安装这种变压器，可得讲究技巧。

1.施工前准备施工前，咱们得做好充分的准备工作。

这包括了解施工现场的具体情况，比如地形、气候、交通等。

还得对施工人员进行培训，确保他们熟悉施工流程和安全操作规程。

2.施工现场布置施工现场的布置可是关键。

得把变压器的基础打好，这得根据变压器的尺寸和重量来确定基础的大小和深度。

基础打好后，得把变压器平稳地放到基础上，这可得小心，别把变压器弄坏了。

3.变压器安装变压器安装可是技术活。

咱们得先检查变压器的各个部件是否完好，然后按照说明书进行安装。

这其中包括接线的部分，可得细心，别把线接错了。

对了，还得把变压器和台架固定好，防止变压器在施工过程中晃动。

4.接线施工接线施工是变压器安装的关键环节。

这需要咱们根据设计图纸进行接线，确保每一根线都接对了位置。

还得检查接线的牢固程度，防止接触不良。

还得做好绝缘处理，确保安全。

5.施工安全施工安全可是头等大事。

咱们得制定一套完善的安全防护措施，确保施工过程中，人员和设备的安全。

这包括施工现场的防护栏杆、警示标志、安全帽等。

对了，还得定期对施工人员进行安全教育，提高他们的安全意识。

6.施工验收施工验收是施工的一个环节。

咱们得对照设计图纸和施工方案，逐项检查施工质量。

这包括变压器的安装位置、接线是否正确、设备运行是否正常等。

验收合格后，才能交付使用。

7.施工后续工作施工完成后，咱们还得做好后续工作。

这包括清理施工现场，确保环境卫生。

还得对变压器进行定期检查和维护，确保设备运行正常。

这份0kV台架式变压器安装施工方案，涵盖了从施工前准备到施工验收的各个环节。

咱们只要按照这个方案进行施工，就能确保变压器安装质量，为用户提供稳定的电力供应。

注意事项一：变压器基础施工注意事项：基础施工时，得注意基础的尺寸和深度是否符合设计要求，这直接关系到变压器是否能够稳定放置。

110kv变压器施工方案110kV变压器施工方案1. 工程概述本次施工是针对110kV变电站的变压器进行的施工工作。

变压器是电力系统中重要的电力设备，主要用于变换和分配电能。

该项目在保证供电的同时提高变电站的运行效率，提高电力系统的稳定性和可靠性。

2. 施工准备2.1 资源准备：根据施工计划，准备好所需的施工设备、工具和材料。

检修现场需准备避雷器、变压器油温计、气体定量透平器等专用工具设备。

2.2 安全措施：制定详细的施工安全方案，明确安全责任，设立警示标志，确保施工过程中的安全。

3. 施工步骤3.1 拆除原设备：首先进行变压器的拆除工作。

拆除变压器时，要先切断与变压器的电力连接，并进行放电处理，确保操作人员的安全。

3.2 清理施工场地：清理施工现场的杂物，并在工作区域周围设置临时围挡，确保施工安全和秩序。

3.3 安装新设备：按照设计要求，进行新设备的安装。

在安装过程中，要注意设备的水平和垂直度，并采取相应的支撑措施。

3.4 连接电缆：将变压器与电缆进行连接。

连接过程中，要检查电缆的接口是否良好，防止电缆接触不良引发安全事故。

3.5 调试和检测：在安装完毕后，对变压器进行调试和检测。

确保变压器能够正常运行，并进行必要的调整和修正。

3.6 联合试验：按照规定进行变压器的联合试验。

经过试验合格后，开始运行。

4. 安全措施4.1 确保施工场所的安全：设置明显的警示标志，限制出入场地人员。

施工过程中，要注意防止火灾和爆炸事故的发生。

4.2 防止触电事故：在进行电力连接时，切断电源，进行放电处理，确保安全。

4.3 防止高处坠落事故：在进行高空作业时，要使用可靠的安全防护措施，如安全带、脚手架等。

4.4 防止油污污染：对变压器油进行必要的防护和处理，防止油污污染环境。

5. 施工质量控制5.1 施工现场巡检：定期进行施工现场的巡检，确保施工工艺和质量要求的落实。

5.2 施工过程记录：对施工过程中的关键节点和质量验收进行记录，确保施工质量和进度的监控。

变压器安装的施工方案1. 引言变压器是电力系统中必不可少的设备之一，用于改变电压的大小和分配电力负荷。

在变压器的安装过程中，施工方案的制定和执行是至关重要的，以确保变压器的安全运行和有效性。

本文将介绍一个变压器安装的施工方案，包括准备工作、设备安装和验收等内容。

2. 准备工作在开始安装之前，必须进行一系列的准备工作，以确保施工顺利进行。

2.1 确定安装位置和基础首先，需要确定变压器的安装位置，通常应远离易燃、易爆和高温等危险环境。

安装位置还需要考虑到通风和维护的便利性。

然后，根据变压器的尺寸和重量，设计并建造一个稳固的基础，以支撑变压器的重量并保证稳定。

2.2 准备必要的材料和工具准备安装所需的材料和工具，包括螺栓、螺母、垫片、电缆、绝缘材料、绝缘胶带、工具箱等。

确保这些材料和工具的质量和数量符合要求。

2.3 安装前的检查和测试在开始安装之前，对变压器及配套设备进行检查和测试，以确保其完好无损。

检查包括外观检查、连接器检查、绝缘检查等，测试包括绝缘电阻测试、电压测试等。

3. 设备安装完成所有准备工作后，可以开始进行变压器的实际安装工作。

3.1 短路和接地首先，确定安装地点的接地情况，并确保接地系统的有效性。

然后，进行短路测试，以验证安装地点的接地系统和变压器的相对接地性能。

3.2 安装变压器本体将变压器安装在已建好的基础上，使用螺栓、螺母和垫片进行固定。

确保固定牢固，并注意螺栓的紧固力。

3.3 连接电缆和绝缘连接变压器和配套设备之间的电缆，确保连接牢固、绝缘良好，并使用绝缘胶带进行绝缘处理。

同时，根据设计要求，进行接地和接地线的连接。

3.4 安装附件和辅助设备根据需要，安装变压器的附件和辅助设备，如温度计、压力表、热继电器等。

确保安装正确并连接稳固。

3.5 调整和固定调整变压器的位置和水平度，进行电气连接和调整。

确认所有电气连接正确无误后，使用绝缘材料和固定件固定连接点。

4. 施工验收在变压器安装完成后，必须进行施工验收，以确保安装质量符合要求。

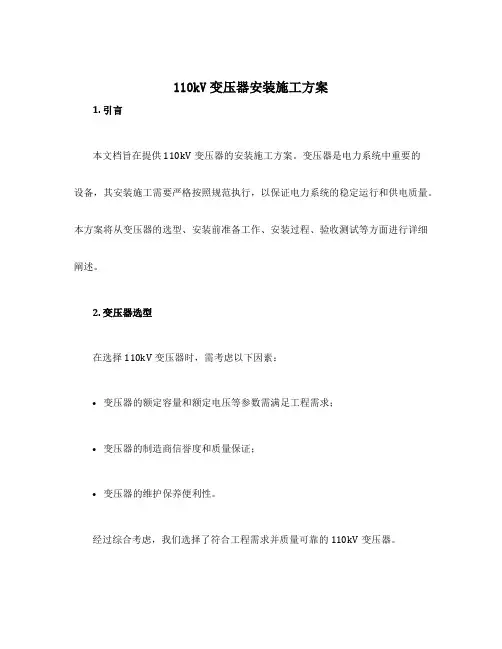

110kV变压器安装施工方案1. 引言本文档旨在提供110kV变压器的安装施工方案。

变压器是电力系统中重要的设备，其安装施工需要严格按照规范执行，以保证电力系统的稳定运行和供电质量。

本方案将从变压器的选型、安装前准备工作、安装过程、验收测试等方面进行详细阐述。

2. 变压器选型在选择110kV变压器时，需考虑以下因素：•变压器的额定容量和额定电压等参数需满足工程需求；•变压器的制造商信誉度和质量保证；•变压器的维护保养便利性。

经过综合考虑，我们选择了符合工程需求并质量可靠的110kV变压器。

3. 安装前准备工作3.1 现场准备•根据变压器的尺寸和布置要求，清理变压器基础场地，确保平整且无障碍物；•准备变压器吊装设备以及必要的安全措施，确保吊装过程安全；•确保施工现场的通风良好，并做好防尘措施。

3.2 施工图纸与材料准备•确保施工图纸与设计文件的准确性和完整性；•准备所需材料，包括变压器本体、电缆、接线端子、绝缘材料等。

4. 安装过程4.1 变压器安装•按照设计要求，进行变压器基础的浇筑和固定；•利用吊装设备将变压器移至基础上，并确保其水平放置；•安装变压器支架和其他附件。

4.2 变压器接线•根据电缆的规格和设计要求，进行电缆的敷设和对接；•进行接线端子的安装和接线。

4.3 绝缘测试与调试•进行绝缘测试，确保变压器的绝缘性能符合要求；•对变压器进行调试操作，包括试运行、压力测试、泄漏检测等。

5. 验收测试在安装完毕后，需要进行以下验收测试：•进行变压器的额定电压测试，以验证其耐压试验和运行稳定性；•进行交流电阻测试，以验证变压器的接地良好；•进行绝缘电阻测试，以验证绝缘性能；•进行变压器油绝缘强度测试。

确保以上测试符合相关标准和规范的要求后，方可进入正式运行阶段。

6. 安全措施在进行110kV变压器的安装施工过程中，需严格遵守以下安全措施：•工作人员需穿戴符合要求的安全防护装备，如安全帽、防护服等；•确保吊装设备的安全性和稳定性；•在高温、高压等危险环境下，采取必要的防护措施；•定期进行安全培训，提高工作人员的安全意识。

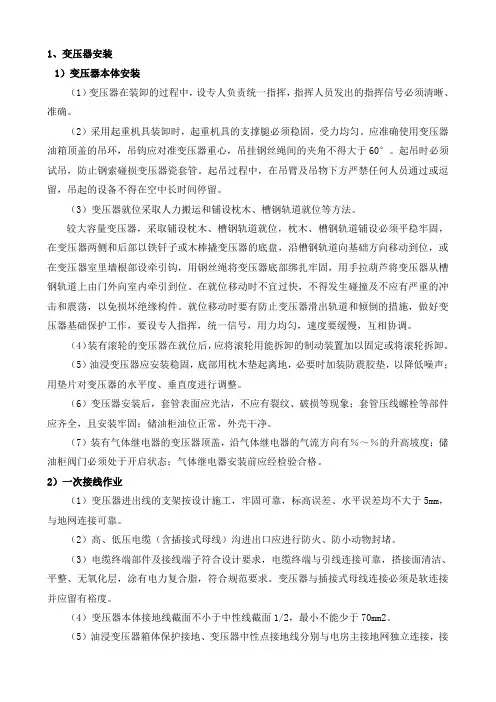

1、变压器安装1）变压器本体安装（1）变压器在装卸的过程中，设专人负责统一指挥，指挥人员发出的指挥信号必须清晰、准确。

（2）采用起重机具装卸时，起重机具的支撑腿必须稳固，受力均匀。

应准确使用变压器油箱顶盖的吊环，吊钩应对准变压器重心，吊挂钢丝绳间的夹角不得大于60°。

起吊时必须试吊，防止钢索碰损变压器瓷套管。

起吊过程中，在吊臂及吊物下方严禁任何人员通过或逗留，吊起的设备不得在空中长时间停留。

（3）变压器就位采取人力搬运和铺设枕木、槽钢轨道就位等方法。

较大容量变压器，采取铺设枕木、槽钢轨道就位，枕木、槽钢轨道铺设必须平稳牢固，在变压器两侧和后部以铁钎子或木棒撬变压器的底盘，沿槽钢轨道向基础方向移动到位，或在变压器室里墙根部设牵引钩，用钢丝绳将变压器底部绑扎牢固，用手拉葫芦将变压器从槽钢轨道上由门外向室内牵引到位。

在就位移动时不宜过快，不得发生碰撞及不应有严重的冲击和震荡，以免损坏绝缘构件。

就位移动时要有防止变压器滑出轨道和倾倒的措施，做好变压器基础保护工作，要设专人指挥，统一信号，用力均匀，速度要缓慢，互相协调。

（4）装有滚轮的变压器在就位后，应将滚轮用能拆卸的制动装置加以固定或将滚轮拆卸。

（5）油浸变压器应安装稳固，底部用枕木垫起离地，必要时加装防震胶垫，以降低噪声；用垫片对变压器的水平度、垂直度进行调整。

（6）变压器安装后，套管表面应光洁，不应有裂纹、破损等现象；套管压线螺栓等部件应齐全，且安装牢固；储油柜油位正常，外壳干净。

（7）装有气体继电器的变压器顶盖，沿气体继电器的气流方向有％～％的升高坡度；储油柜阀门必须处于开启状态；气体继电器安装前应经检验合格。

2）一次接线作业（1）变压器进出线的支架按设计施工，牢固可靠，标高误差、水平误差均不大于5mm，与地网连接可靠。

（2）高、低压电缆（含插接式母线）沟进出口应进行防火、防小动物封堵。

（3）电缆终端部件及接线端子符合设计要求，电缆终端与引线连接可靠，搭接面清洁、平整、无氧化层，涂有电力复合脂，符合规范要求。

:

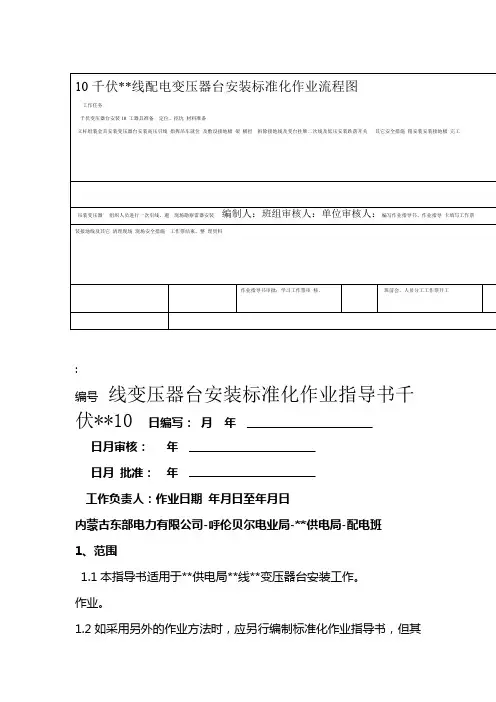

编号线变压器台安装标准化作业指导书千伏**10日编写：月年
日月审核：年
日月批准：年
工作负责人：作业日期年月日至年月日
内蒙古东部电力有限公司-呼伦贝尔电业局-**供电局-配电班
1、范围
1.1本指导书适用于**供电局**线**变压器台安装工作。

作业。

1.2如采用另外的作业方法时，应另行编制标准化作业指导书，但其
格式、流程、原则不变。

2、引用文件
2.1国家电网公司《电力安全工作规程（电力线路部分）》
2.2GB50173-1992《电气装置安装工程35kV及以下架空电力线路施工及验收规范》
2.3内蒙古东部电力有限公司《架空配电线路安装检修规程》
2.4内蒙古东部电力有限公司《中低压配电网建设与技术改造原则意见》
3、人员分工
4、材料
5、工器具
、风险分析及防范措施6．
7、开工
8、作业内容
、竣工9
束，线路没有遗留问题，可以恢复送电。

10、验收记录
11、验收总结
12、作业指导书执行情况评估。

一、工程概况1. 工程名称：XXX配电室变压器安装工程2. 工程地点：XXX市XXX区XXX路XXX号3. 工程规模：1台10kV/0.4kV配电变压器4. 工程内容：变压器基础施工、变压器安装、变压器调试及试运行二、施工准备1. 人员组织（1）项目经理：负责工程整体管理和协调；（2）施工队长：负责现场施工组织和管理；（3）电工：负责变压器安装、调试及试运行；（4）施工员：负责现场监督和检查。

2. 材料设备（1）变压器：10kV/0.4kV配电变压器1台；（2）变压器基础：C30混凝土；（3）电缆：10kV电缆、0.4kV电缆；（4）电缆桥架：钢制桥架；（5）绝缘子、金具、接地线等。

3. 施工方案编制依据（1）国家相关电力工程施工及验收规范；（2）变压器安装技术要求；（3）现场实际情况。

三、施工工艺及流程1. 施工工艺（1）变压器基础施工：根据设计图纸进行基础施工，确保基础尺寸、标高及混凝土强度符合要求；（2）变压器安装：按照变压器安装步骤进行，确保变压器安装位置、倾斜度、接地连接等符合要求；（3）变压器调试：对变压器进行各项试验，确保变压器性能符合要求；（4）试运行：在变压器调试合格后，进行试运行，确保变压器正常运行。

2. 施工流程（1）变压器基础施工：测量放线、基础模板制作、混凝土浇筑、基础养护；（2）变压器安装：设备验收、基础验收、变压器吊装、变压器就位、变压器接地、变压器连接；（3）变压器调试：变压器绝缘电阻测试、变压器空载试验、变压器负载试验、变压器保护装置测试；（4）试运行：变压器带负荷运行、变压器各项指标检测、变压器运行情况记录。

四、质量控制措施1. 材料设备质量控制：严格检查变压器、电缆、桥架等材料设备的合格证、检验报告，确保材料设备符合设计要求；2. 施工过程质量控制：严格按照施工工艺进行施工，确保变压器安装位置、倾斜度、接地连接等符合要求；3. 调试及试运行质量控制：对变压器进行各项试验，确保变压器性能符合要求，试运行期间密切监控变压器运行情况。

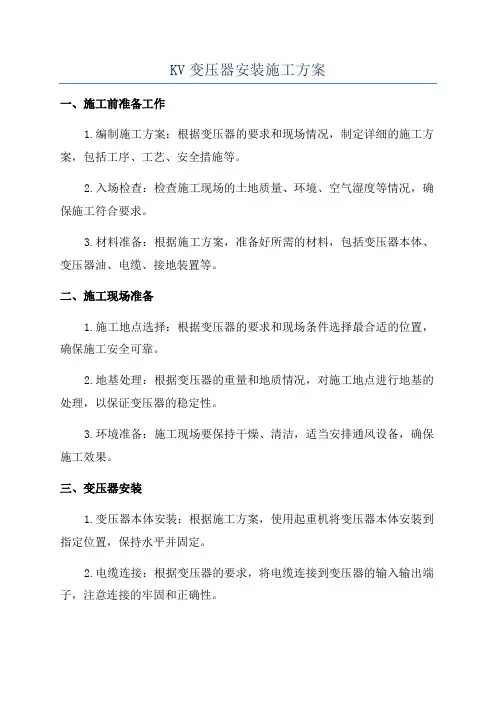

KV变压器安装施工方案一、施工前准备工作1.编制施工方案：根据变压器的要求和现场情况，制定详细的施工方案，包括工序、工艺、安全措施等。

2.入场检查：检查施工现场的土地质量、环境、空气湿度等情况，确保施工符合要求。

3.材料准备：根据施工方案，准备好所需的材料，包括变压器本体、变压器油、电缆、接地装置等。

二、施工现场准备1.施工地点选择：根据变压器的要求和现场条件选择最合适的位置，确保施工安全可靠。

2.地基处理：根据变压器的重量和地质情况，对施工地点进行地基的处理，以保证变压器的稳定性。

3.环境准备：施工现场要保持干燥、清洁，适当安排通风设备，确保施工效果。

三、变压器安装1.变压器本体安装：根据施工方案，使用起重机将变压器本体安装到指定位置，保持水平并固定。

2.电缆连接：根据变压器的要求，将电缆连接到变压器的输入输出端子，注意连接的牢固和正确性。

3.接地装置安装：根据变压器的要求，安装接地装置，并与变压器本体及周围的金属结构进行可靠接地。

四、冷却系统安装1.油循环系统安装：根据变压器的要求，安装油循环系统，包括油泵、油箱、油冷却器等设备，确保变压器正常运行和散热。

2.油管连接：根据施工方案，对油管进行连接，注意连接的密封和牢固性。

3.冷却系统试运行：在安装完成后，对冷却系统进行试运行，确保其能正常工作。

五、安全措施1.安全防护：在施工过程中，要进行必要的安全防护，包括戴安全帽、穿防护服、戴防护眼镜等。

2.用电安全：在施工现场使用电力设备时，必须严格按照电力安全规范操作，避免发生电击事故。

3.防火措施：注意施工现场的防火措施，禁止吸烟、明火等，确保施工安全。

六、验收和试运行1.验收：根据施工图纸和技术要求，对变压器进行验收，包括外观、尺寸、接线等方面的检查。

2.试运行：对安装好的变压器进行试运行，检查其运行是否正常，包括电压、电流、温度等参数的测量。

3.调试与调整：根据试运行的结果，对变压器进行相应的调试和调整，确保其运行稳定和可靠。

33kv变压器施工方案一、施工前准备施工现场勘查：对变压器安装位置进行勘查，确保地面平整、无障碍物，并具备足够的承载能力。

施工图纸及资料准备：收集并熟悉施工图纸、技术说明、安装手册等相关资料，确保施工过程的顺利进行。

安全准备：设置施工现场的安全警示标志，配备必要的消防器材和安全防护用品，确保施工安全。

二、材料设备检查变压器检查：检查变压器外观是否完好，附件是否齐全，确认变压器型号、规格与施工图纸一致。

材料检查：对变压器安装所需的材料进行检查，包括导线、绝缘材料、紧固件等，确保质量符合要求。

设备检查：对施工中所需设备进行检查，包括施工机具、吊装设备等，确保性能良好，满足施工要求。

三、变压器安装基础制作：按照施工图纸要求，制作变压器基础，确保基础平整、水平，符合安装要求。

变压器吊装：使用合适的吊装设备，将变压器吊装至预定位置，确保安装过程中变压器不受损坏。

定位与固定：将变压器准确放置在基础上，并使用紧固件进行固定，确保变压器稳固、不晃动。

四、附件安装与调试附件安装：按照施工图纸要求，安装变压器的附件，包括散热器、油枕、分接开关等。

调试工作：对安装好的附件进行调试，确保附件工作正常，与变压器协调运行。

五、真空注油与热油循环真空注油：在变压器内部进行真空处理，然后注入合格的变压器油，确保油质清洁、无杂质。

热油循环：通过热油循环，排除变压器内部的残余气体和水分，确保变压器的绝缘性能。

六、密封试验与送电密封试验：对变压器的密封性能进行检查，确保变压器无渗漏现象。

送电试验：在确认变压器及其附件安装无误后，进行送电试验，检查变压器运行是否正常。

七、质量与安全控制质量控制：在施工过程中，严格按照施工图纸、技术要求和施工规范进行施工，确保施工质量。

安全控制：加强施工现场的安全管理，确保施工人员遵守安全规定，防止事故发生。

八、施工后检查与维护检查工作：施工完成后，对变压器及其附件进行全面检查，确保无遗漏问题。

维护工作：定期对变压器进行维护，包括清洁、紧固松动部件、检查油位等，确保变压器的正常运行。

更换KV配电变压器施工方案在现代化城市建设中，电力供应是基础设施的关键组成部分。

而配电变压器作为电力系统的重要组成部分，承担着电能的转换和传输任务，对于城市电力供应的稳定运行具有重要意义。

然而，随着城市规模的不断扩大和电力负荷的增加，原有的配电变压器往往无法满足电力供应的需求，因此需要对配电变压器进行更换，以提升电力供应效果。

下面是关于更换KV配电变压器施工方案的详细介绍。

首先，更换KV配电变压器的施工前准备工作非常重要。

施工前，需对变压器进行全面的检测和评估，确定是否需要更换。

同时，还需对施工区域进行充分的勘测和测量，为后续施工提供准确的数据支持。

此外，还需制定详细的施工计划和方案，确定施工时间、施工队伍及施工流程等重要事项。

接下来，在更换KV配电变压器的施工过程中，需要首先拆除原有变压器。

拆除过程中，要注意保护场地和设备的安全，避免对周边环境和设备造成损伤。

拆除完成后，需要对原有基础进行清理和修复，以为新变压器的安装做好准备。

然后，进行新KV配电变压器的安装工作。

在安装前，需要对新配电变压器进行全面的检查和测试，确保其符合要求。

然后，将新变压器放置在预留的基础上，并进行固定。

在安装过程中，需要注意与现有设备的连接，确保其正常运行。

接着，进行新KV配电变压器的电力连接工作。

首先，根据施工图纸和电气设备布置要求，连接高压侧和低压侧的电缆。

电缆连接完成后，需要进行电气测试，确保电力传输正常。

此外，还需对变压器进行绝缘测试，以确保其安全可靠。

最后，进行新KV配电变压器的调试和运行试验。

在调试过程中，需逐步增加负荷，观察变压器的运行情况，并进行必要的调整和优化。

同时，还需进行运行试验和保护装置测试，确保变压器能够正常地工作和保护电力系统。

需要注意的是，更换KV配电变压器的施工过程中，安全始终是第一要务。

在施工中，必须严格遵守安全操作规程，做好安全防护措施，确保施工人员和周边环境的安全。

同时，还需做好施工现场的清理和整理工作，保持施工区域的整洁和秩序。

**供电公司561-3线路全分式10米-10米10kV变压器台架工艺说明一、前言1．本说明按照省公司农网10kV变压器台架标准化施工知识及技能竞赛，“变台组装”技能操作项目任务书建设要求，对施工工艺进行说明.2．变台组装形式为全分式10米—10米变压器台架，对施工前准备工作、变台电杆组立、变压器台架及设备安装、变台引线及其它设备安装、接地体安装、变压器低压侧引线安装、低压出线安装、试验调试、标牌、标识安装等内容进行了详细说明。

二、施工工艺要求一、施工前准备工作工作票签发人或工作负责人应根据工作任务，组织相关人员对作业现场进行现场勘察，然后工作负责人根据勘察记录，制定工作票、安全措施票、标准化作业指导卡、派工单，并经工作票签发人审核、签发;工作负责人组织相关施工人员进行标准化作业指导卡学习.根据10kV变压器台架标准化施工图中的材料,进行工程施工物资领用及审核.根据标准化作业指导卡的安全工器具和施工工器具说明，领取相关安全工器具和施工工器具。

到达工作现场后；应先办理停电手续，得到工作许可人允许布置现场安全措施命令后,工作负责人根据现场实际,指定专人完成装设工作接地线,装设安全围网等安全措施，然后回复工作许可人，作业现场安全措施已全部完成。

得到工作许可人的许可开工命令,召开施工作业班前会，工作负责人首先进行点名,然后宣读工作票，交待工作任务、工作部位、停电部位、带电部位、危险点以及作业现场采取的相应安全措施,对工作班成员地行分工等，最后确认每一名工作班成员都已知晓，并履行确认手续。

对连接引线进行分类截取，10kV主干线路至刀闸横担隔离刀闸进线端引线共3根A相185cm,B相220cm，B相280cm，隔离刀闸出线端至熔断器上接线端引线共3根约为800cm、熔断器下接线端至变压器高压侧引线共3根每根为410cm，避雷器上引线共3根每根为62cm,避雷器间相互连接接地引线共2根每根为50cm ，避雷器至接地极引出扁铁间接地引线1根410cm,变压器接地线1根为250cm,JP柜接地线1根为250cm，变压器中性点接地线1根为410cm，各连接引线截取后，根据用压接好接线端子，要保证接线端子压接质量。

110kv变压器安装施工方案110kV变压器安装施工方案一、施工前准备工作1. 对施工现场进行勘测，了解现场情况，确定变压器布设位置。

2. 检查设备和材料的完整性和质量，并进行分类、整理和储存。

3. 制定详细的施工计划，包括安装队伍的组织、工期的安排和施工队员的培训等。

二、基础施工1. 根据设计要求，在指定位置进行基础开挖，确保基础平整牢固。

2. 安装沉降标杆，监测基础沉降情况，保证基础质量。

3. 进行导线附属设施的施工，包括引下线、引接线、接地装置等。

三、设备安装1. 将变压器运输至施工现场，并使用起重设备进行卸载。

2. 按照设计要求，将变压器及其附属设备进行安装，包括敷设油纸绝缘和绝缘垫片、安装油箱、安装散热器等。

3. 进行连接引线的工作，确保引线的接触良好，接地装置的可靠。

四、绝缘调试1. 进行变压器的绝缘测试，检查绝缘电阻是否符合要求。

2. 进行油箱抽真空、注油及密封工作，确保变压器内部的油质和绝缘性能。

3. 进行变压器的局部放电测试，检查是否存在漏电问题。

五、接线接地1. 进行变压器的主接线和辅助接线的连接，确保接线的牢固和可靠。

2. 进行变压器的接地装置和接地网的布设，确保变压器和周围设备的接地良好。

六、运行试验1. 进行变压器的空载试验，检查变压器负荷能力和运行稳定性。

2. 进行变压器的负载试验，检查变压器的负荷承受能力和温升情况。

3. 进行变压器的综合试验，包括过压、过流、短路等试验，检查变压器的安全性和可靠性。

七、竣工验收1. 检查变压器安装工程的质量和合格性，确保符合设计要求和规范标准。

2. 编制竣工验收报告，确认变压器安装工程的合格性和可运行性。

3. 完成变压器设备铭牌的安装和相关资料的整理归档。

八、安全措施1. 进行安全教育和培训，确保施工人员具备相关知识和技能。

2. 配备必要的安全防护设备，如安全帽、防护眼镜、防护鞋等。

3. 定期进行施工现场的安全检查，及时排除隐患。

以上是110kV变压器安装施工方案，施工期间需严格按照规范要求和安全措施进行操作，并做好安全交底工作，确保施工过程的安全和质量。

一、工程概况本工程为某变电站变压器安装工程，主要内容包括变压器本体安装、附件安装、调试、验收等。

变压器型号为SZ11-50000/110，额定容量为50000/50000/50000 kVA，额定电压为110/38.522.5%/10.5kV，接线组别为YNynOd11。

二、施工准备1. 技术准备（1）熟悉设计图纸、设备说明书及有关施工规范，了解变压器安装的工艺流程和质量要求。

（2）组织施工人员学习变压器安装的相关知识，提高施工人员的技能水平。

（3）制定变压器安装施工方案，明确施工步骤、质量控制点及安全措施。

2. 材料准备（1）变压器本体及附件，如油箱、冷却器、油枕、绝缘子、套管等。

（2）施工工具，如扳手、螺丝刀、焊机、电线、电缆等。

（3）辅助材料，如密封胶、绝缘材料、接地线等。

3. 人员准备（1）组织施工队伍，明确各岗位人员职责。

（2）对施工人员进行安全教育和技术培训。

三、施工步骤1. 变压器本体安装（1）基础验收：检查变压器基础的中心与标高是否符合设计要求。

（2）变压器就位：使用吊车将变压器吊至基础上，确保变压器水平、垂直。

（3）油箱检查：检查油箱外观是否有损伤，油箱内壁是否有异物。

（4）附件安装：安装冷却器、油枕、绝缘子、套管等附件。

2. 变压器调试（1）油质检查：检查变压器油质，确保油质符合要求。

（2）绝缘试验：进行绝缘电阻、介质损耗等试验。

（3）测量变压器参数：测量变压器绕组直流电阻、绝缘电阻、泄漏电流等。

（4）空载试验：检查变压器空载运行状态，确保变压器无异常。

（5）负载试验：检查变压器负载运行状态，确保变压器无异常。

四、质量控制1. 施工过程中严格执行施工规范和操作规程，确保施工质量。

2. 对变压器本体及附件进行检查，确保无损伤、异物。

3. 对变压器油质、绝缘试验、参数测量等进行严格检查，确保变压器性能良好。

4. 对施工过程中发现的问题及时进行处理，确保施工质量。

五、安全措施1. 施工人员必须佩戴安全帽、安全带等个人防护用品。

变压器安装施工编制审核安全项目经理一、工程概括1．工程地点：2. 工程概况：本工程的高压电气部分包括变压器的安装调试、高压配电柜的安装调试、高压电缆的敷设和调试、高压电机的安装检查和调试。

其变压器安装调试是一个非常重要的环节，为确保变压器安装调试顺利施工，保证施工质量，特编制本施工方案，以指导施工。

二、编制依据《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-2002《电气装置安装工程高压电器施工及验收规范》GBJ147-90《电气装置安装工程电气设备交接试验标准》GB50397—2007《电气装置安装工程电力变压器、油浸电抗器、互感器施工验收规范》GBJ148—90《变压器油》GB2536—90《电气装置安装工程母线装置施工及验收规范》GBJ149----90《电气装置安装工程质量检验评定规程》DL/T5161-2002三、施工准备3.1 设备及材料要求变压器应装有铭牌。

铭牌上应注明制造厂名、额定容量，一二次额定电压，电流，阻抗电压及接线组别等技术数据。

变压器的容量，规格及型号必须符合设计要求。

附件、备件齐全，并有出厂合格证及技术文件。

型钢：各种规格型钢应符合设计要求，并无明显锈蚀。

螺栓：除地脚螺栓及防震装置螺栓外，均应采用镀锌螺栓，并配相应的平垫圈和弹簧垫。

其它材料：蛇皮管，耐油塑料管，电焊条，防锈漆，调和漆及变压器油，均应符合设计要求，并有产品合格证。

3.2 主要机具3.2.1 搬运吊装机具：汽车吊，汽车，卷扬机，吊链，三步搭，道木，钢丝绳，带子绳，滚杠。

3.2.2 安装机具：台钻，砂轮，电焊机，气焊工具，电锤，台虎钳，活扳子、鎯头，套丝板。

3.2.3 测试器具：钢卷尺，钢板尺，水平，线坠，摇表，万用表，电桥及试验仪器。

3.3 作业条件3.3.1 施工图及技术资料齐全无误。

3.3.2 土建施工基本完毕，标高、尺寸、结构及预埋件焊件强度均符合设计要求。
