9-10kV变压器台架施工工艺说明(12米-12米)

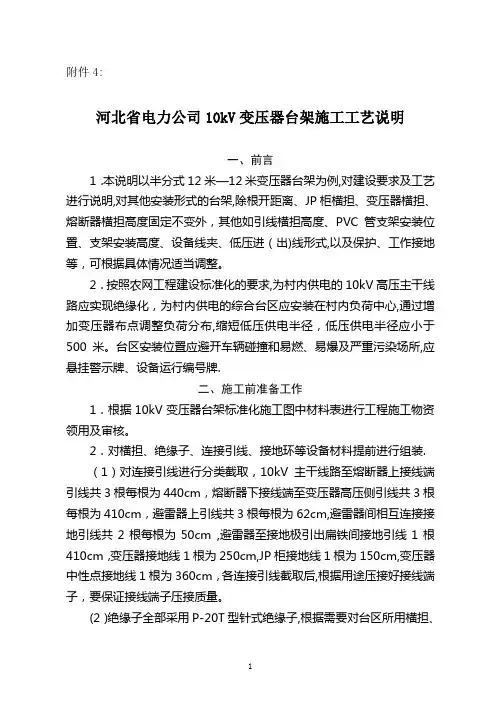

附件4:河北省电力公司10kV变压器台架施工工艺说明一、前言1．本说明以半分式12米—12米变压器台架为例,对建设要求及工艺进行说明,对其他安装形式的台架,除根开距离、JP柜横担、变压器横担、熔断器横担高度固定不变外，其他如引线横担高度、PVC管支架安装位置、支架安装高度、设备线夹、低压进（出)线形式,以及保护、工作接地等，可根据具体情况适当调整。

2．按照农网工程建设标准化的要求,为村内供电的10kV高压主干线路应实现绝缘化，为村内供电的综合台区应安装在村内负荷中心,通过增加变压器布点调整负荷分布,缩短低压供电半径，低压供电半径应小于500米。

台区安装位置应避开车辆碰撞和易燃、易爆及严重污染场所,应悬挂警示牌、设备运行编号牌.二、施工前准备工作1．根据10kV变压器台架标准化施工图中材料表进行工程施工物资领用及审核。

2．对横担、绝缘子、连接引线、接地环等设备材料提前进行组装.（1）对连接引线进行分类截取，10kV主干线路至熔断器上接线端引线共3根每根为440cm，熔断器下接线端至变压器高压侧引线共3根每根为410cm，避雷器上引线共3根每根为62cm,避雷器间相互连接接地引线共2根每根为50cm ,避雷器至接地极引出扁铁间接地引线1根410cm，变压器接地线1根为250cm,JP柜接地线1根为150cm,变压器中性点接地线1根为360cm，各连接引线截取后,根据用途压接好接线端子，要保证接线端子压接质量。

(2）绝缘子全部采用P-20T型针式绝缘子,根据需要对台区所用横担、绝缘子、避雷器、接地环等提前进行组装,降低高空作业安全风险，节省施工时间,提高工作效率。

三、变台电杆组立1．挖坑用经纬仪找准地面基准，测量两杆坑的水平度，测量杆坑的深度2.2米。

2．底盘安装首先沿线路方向在两杆坑坑边中心处做三个方向桩，并用细线连接,在细线上标注距离为2。

5米两个黑色标记，在底盘中心用粉笔画一白点，将底盘放在坑内，调整底盘放置位置使线坠、细线黑色标记、白点在一条直线上,确定两杆之间距离为2.5米。

1、变压器安装1）变压器本体安装（1）变压器在装卸的过程中，设专人负责统一指挥，指挥人员发出的指挥信号必须清晰、准确。

（2）采用起重机具装卸时，起重机具的支撑腿必须稳固，受力均匀。

应准确使用变压器油箱顶盖的吊环，吊钩应对准变压器重心，吊挂钢丝绳间的夹角不得大于60°。

起吊时必须试吊，防止钢索碰损变压器瓷套管。

起吊过程中，在吊臂及吊物下方严禁任何人员通过或逗留，吊起的设备不得在空中长时间停留。

（3）变压器就位采取人力搬运和铺设枕木、槽钢轨道就位等方法。

较大容量变压器，采取铺设枕木、槽钢轨道就位，枕木、槽钢轨道铺设必须平稳牢固，在变压器两侧和后部以铁钎子或木棒撬变压器的底盘，沿槽钢轨道向基础方向移动到位，或在变压器室里墙根部设牵引钩，用钢丝绳将变压器底部绑扎牢固，用手拉葫芦将变压器从槽钢轨道上由门外向室内牵引到位。

在就位移动时不宜过快，不得发生碰撞及不应有严重的冲击和震荡，以免损坏绝缘构件。

就位移动时要有防止变压器滑出轨道和倾倒的措施，做好变压器基础保护工作，要设专人指挥，统一信号，用力均匀，速度要缓慢，互相协调。

（4）装有滚轮的变压器在就位后，应将滚轮用能拆卸的制动装置加以固定或将滚轮拆卸。

（5）油浸变压器应安装稳固，底部用枕木垫起离地，必要时加装防震胶垫，以降低噪声；用垫片对变压器的水平度、垂直度进行调整。

（6）变压器安装后，套管表面应光洁，不应有裂纹、破损等现象；套管压线螺栓等部件应齐全，且安装牢固；储油柜油位正常，外壳干净。

（7）装有气体继电器的变压器顶盖，沿气体继电器的气流方向有 1.0％～1.5％的升高坡度；储油柜阀门必须处于开启状态；气体继电器安装前应经检验合格。

2）一次接线作业（1）变压器进出线的支架按设计施工，牢固可靠，标高误差、水平误差均不大于5mm，与地网连接可靠。

（2）高、低压电缆（含插接式母线）沟进出口应进行防火、防小动物封堵。

（3）电缆终端部件及接线端子符合设计要求，电缆终端与引线连接可靠，搭接面清洁、平整、无氧化层，涂有电力复合脂，符合规范要求。

台架变压器施工方案1. 背景介绍台架变压器是一种电力设备，用于调整电网的电压和电流。

在一些特殊的场合，需要将变压器设置在离地面较高的位置，这就需要使用台架来支撑变压器。

台架变压器的施工需要具备一定的技术要求和施工流程，本文将详细介绍台架变压器的施工方案。

2. 施工前准备在进行台架变压器施工前，需要进行一系列的准备工作。

2.1 设计方案确认在施工前，需要根据变压器的功率大小，台架高度和使用场合等因素，制定出详细的台架变压器施工设计方案，并与相关部门或单位进行确认。

2.2 台架材料准备台架的材料应当符合国家相关标准规定，选用优质钢材或铝材，保证台架的承重能力和稳定性。

2.3 施工计划制定制定详细的施工计划，包括施工人员组织、现场交通疏导、材料运输等，保证施工过程中的安全和高效。

2.4 施工现场的准备在施工现场，需要根据实际情况进行现场勘察，确定施工范围和施工条件，保证施工过程中的正常进行。

3. 施工流程3.1 机械设备安装首先，在施工现场安装机械设备，包括起重机、吊臂等，为后续的施工作业提供支持。

3.2 台架安装在机械设备安装完成后，需要安装台架，保证台架的稳定性和承重能力。

根据设计方案进行台架的组装和安装。

3.3 变压器安装台架安装完成后，需要将变压器安装在台架上。

首先将变压器吊起，用吊索将变压器安装在台架上，并进行固定。

3.4 电气接线在变压器安装完成后，需要进行电气接线。

根据设计方案，在变压器和电网之间进行接线，保证变压器的正常运行。

3.5 设备调试在电气接线完成后，进行变压器的调试，保证设备的正常运行。

根据测试结果进行必要的调整和维护。

4. 施工注意事项在台架变压器的施工中，需要注意以下几点：•施工现场应建立安全文明施工制度，保证施工人员和周围群众的安全；•进行现场勘察，保证台架选址正确，并满足台架的稳定性和承重能力要求；•遵循设计方案，保证施工的质量和效率；•进行详细的施工记录，包括施工人员信息、材料使用情况等；•完成施工后，进行验收并做好相关记录。

10kV柱上变压器（吊装）标准化建设关键工艺解析一、柱上变压器安装1.柱上变压器台采用双杆等高布置方式，常用电杆为12米、15米非预应力混泥土杆，变压器安装方式为侧装，高压引线为架空绝缘线侧面引下。

2.变压器、综合配电箱中心线位置应与槽钢中心线保持一致。

3.变压器、综合配电箱水平倾斜不大于台架根开的1/100。

二、变压器成套配送1.所有配农网工程、大修技改工程涉及成套台区建设，物资供应严格履行到货清点验收工作，要求供应商对铁附件、螺栓、避雷器、跌落式熔断器、绝缘子、金具、接地体等按台装箱打包供应，接线端子、接地线夹、高低压导线、接地上引线（4米扁铁）按供应商合同总数量供应至工厂化预制车间，物资部负责通知供应商，各单位业主方负责监督落实。

通过物资配送管控，现场安装只运输变压器、综合配电箱、安装附件一套、成套预制装置一套四部分，做到现场安装材料合格，杜绝发生材料混用错领现象。

2.成套变压器辅材要对照招标公告附件逐件核对验收，包含变压器安装中需要的横担、螺栓、令克、避雷器、综合配电线、导线、金具等，重点关注变压器高低压桩头、令克、避雷器、计量装置、并沟线夹护具要齐全，低压电缆YJLV-1kV-4*150每台变压器30米，接地体含4米上引线、4根接地极、45米扁铁，4副低压出线电缆固定支架，15mm*10000mm不锈钢扎带一套。

三、杆塔组立1.杆塔应组立在线路正下方，不允许出现线路侧方垂直方式架设，应采用经纬仪、钢卷尺等设备标定基坑的中心桩、方向桩、辅助桩，用白石灰标画出坑口轮廓线。

2.基坑深度的允许偏差应为+100mm、-50mm，杆塔组立后按埋深标记测量校核。

3.根开2500mm，根开误差不超过±30mm，迈步不应大于20mm。

4.变台安装所属原线路杆高小于12米时，安装位置前后杆塔考虑高度过度措施，避免变台杆塔组立埋深不符合要求。

四、横担安装1.变压器槽铁横担下沿距离地面3400mm。

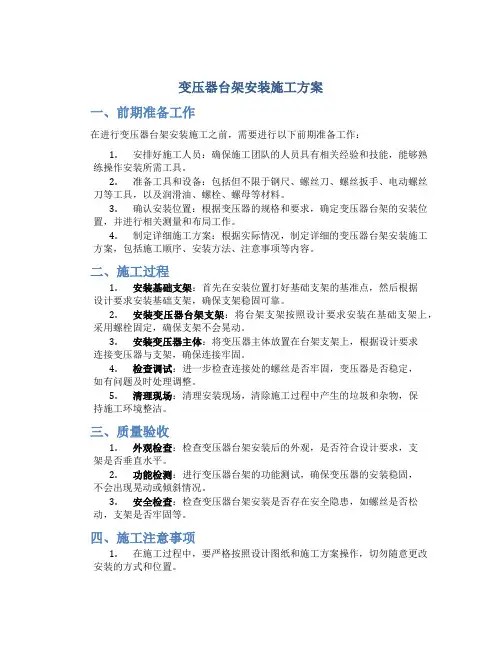

变压器台架安装施工方案一、前期准备工作在进行变压器台架安装施工之前，需要进行以下前期准备工作：1.安排好施工人员：确保施工团队的人员具有相关经验和技能，能够熟练操作安装所需工具。

2.准备工具和设备：包括但不限于钢尺、螺丝刀、螺丝扳手、电动螺丝刀等工具，以及润滑油、螺栓、螺母等材料。

3.确认安装位置：根据变压器的规格和要求，确定变压器台架的安装位置，并进行相关测量和布局工作。

4.制定详细施工方案：根据实际情况，制定详细的变压器台架安装施工方案，包括施工顺序、安装方法、注意事项等内容。

二、施工过程1.安装基础支架：首先在安装位置打好基础支架的基准点，然后根据设计要求安装基础支架，确保支架稳固可靠。

2.安装变压器台架支架：将台架支架按照设计要求安装在基础支架上，采用螺栓固定，确保支架不会晃动。

3.安装变压器主体：将变压器主体放置在台架支架上，根据设计要求连接变压器与支架，确保连接牢固。

4.检查调试：进一步检查连接处的螺丝是否牢固，变压器是否稳定，如有问题及时处理调整。

5.清理现场：清理安装现场，清除施工过程中产生的垃圾和杂物，保持施工环境整洁。

三、质量验收1.外观检查：检查变压器台架安装后的外观，是否符合设计要求，支架是否垂直水平。

2.功能检测：进行变压器台架的功能测试，确保变压器的安装稳固，不会出现晃动或倾斜情况。

3.安全检查：检查变压器台架安装是否存在安全隐患，如螺丝是否松动，支架是否牢固等。

四、施工注意事项1.在施工过程中，要严格按照设计图纸和施工方案操作，切勿随意更改安装的方式和位置。

2.施工人员需严格遵守安全操作规程，穿戴好安全防护装备，确保施工过程安全。

3.在安装过程中如发现问题及时与相关人员沟通协调，确保施工过程顺利进行。

根据以上变压器台架安装施工方案，可为实际施工提供一定参考，并确保变压器台架的安装质量和安全性。

一、水泥电杆组立1、所有新立水泥杆，杆缝一律顺线路方向，2、台区位于线路直线段时，组立后两杆高度应一致，当台区位于线路终端时，辅助杆应比终端杆下沉40cm，保证安装后导线处于水平状态。

3、单电杆立好后应正直，位置偏差应符合下列规定：(1)直线杆横向位移不应大于50毫米，(2)直线杆的倾斜：10千伏及以下架空电力线路杆稍的位移不应大于杆稍直径的1／2，(3)转角杆的横向位移不应大于50毫米，(4)转角杆应向外角预偏，紧线后不应向内角倾斜，其杆稍位移不应大于杆稍直径，(5)终端杆立好后，应向拉线侧预偏，其预偏值不应大于杆稍直径，紧线后不应向受力侧倾斜。

4、双杆立好后应正直，位置偏差应符合以下规定：（1）直线杆结构中心与中心桩之间的横向位移，不应大于50毫米，转角杆结构中心与中心桩之间的横、顺向位移，不应大于50毫米，（2）迈步不应大于30毫米。

（3）根开不应大于±30毫米二、螺栓连接和螺栓的穿入方向1、以螺栓连接的构件应符合下列规定：（1）螺杆应与构件面垂直，螺头平面与构件间不应有间隙，（2）螺栓紧好后，螺杆丝露出的长度，单螺母不应少于两个螺距，双螺母可与螺母相平，（3）当必须加垫圈时，每端垫圈不应超过2个，2、螺栓的穿入方向应符合下列规定：（1）对立体结构：水平方向由内向外，垂直方向由下向上。

（2）对平面结构：顺线路方向，双面构件由内向外，单面构件由送电侧穿入或按统一方向；横线路方向，两侧由内向外，中间由左向右（面向受电侧）或按统一方向；垂直方向，由下向上。

三、横担的安装1、线路横担的安装（1）线路单横担的安装，直线杆应装于受电侧；分支杆、90°转角杆（上、下）及终端杆应装于拉线侧。

（2）横担安装应平正，安装偏差应符合下列规定：（一）、横担端部上下歪斜不应大于20mm。

（二）、横担端部左右扭斜不应大于20mm。

（3）双杆的横担，横担与电杆连接处的高差不应大于连接距离的5／1000；左右扭斜不应大于横担总长度的1／100。

10kv变压器施工方案1. 引言本文档旨在为10kv变压器的施工方案提供指导和参考。

10kv变压器是用于电力系统中的电能转换设备，具有重要的电能分配和传输功能。

施工过程对于保证变压器的正常运行和电力系统的稳定性至关重要。

2. 施工前准备在开始施工之前，需要进行以下准备工作：•安全准备：确保施工现场的安全措施已经落实，包括消防设备的准备、人员防护装备的分发等。

•材料准备：准备好变压器以及相关配套设备和部件，如绝缘子、电缆、跳线等。

•设备检查：检查所使用的施工设备和工具的工作状态，确保其正常运行。

•施工方案制定：根据现场情况和变压器的技术要求，制定详细的施工方案，包括施工步骤、工艺要求等。

3. 施工步骤3.1 场地准备在施工现场进行以下准备工作：•清理现场：清除杂物、泥土等，确保施工现场整洁。

•场地标识：在施工现场设置标识牌，指明施工区域和安全警示。

•施工区划分：根据施工方案，将施工区域划分为不同的工作区域，确保施工的有序进行。

3.2 设备安装按照施工方案的要求，进行变压器的安装：•安装基础：根据变压器的重量和尺寸，制定合理的基础施工方案，包括地基打桩、混凝土浇筑等工序。

•变压器安装：将变压器放置在基础上，并进行固定和对齐，确保其稳定性。

•连接配线：安装和连接变压器的电缆和配线，注意保持连接的可靠性和正确性。

3.3 系统调试完成设备安装后，进行系统的调试和检查：•电性能测试：使用测试仪器对变压器进行电性能测试，如电压、电流、绝缘电阻等。

•整体运行测试：启动变压器，并进行整体运行测试，检查其运行情况和参数是否符合要求。

•系统接地测试：对变压器及其相关设备进行接地测试，确保接地电阻符合要求。

3.4 安全验收在完成施工后，进行安全验收工作：•质量检查：对施工过程中的各个阶段进行质量检查，确保施工的质量达到要求。

•安全验证：核实施工过程中的安全措施是否有效，进行必要的验证和记录。

•文件整理：整理施工过程中的相关文件和记录，包括施工图纸、工作报告等。

附件4:河北省电力公司10kV变压器台架施工工艺说明一、前言1．本说明以半分式12米-12米变压器台架为例，对建设要求及工艺进行说明，对其他安装形式的台架，除根开距离、JP柜横担、变压器横担、熔断器横担高度固定不变外，其他如引线横担高度、PVC管支架安装位置、支架安装高度、设备线夹、低压进（出）线形式，以及保护、工作接地等，可根据具体情况适当调整。

2．按照农网工程建设标准化的要求，为村内供电的10kV高压主干线路应实现绝缘化，为村内供电的综合台区应安装在村内负荷中心，通过增加变压器布点调整负荷分布，缩短低压供电半径，低压供电半径应小于500米。

台区安装位置应避开车辆碰撞和易燃、易爆及严重污染场所，应悬挂警示牌、设备运行编号牌。

二、施工前准备工作1．根据10kV变压器台架标准化施工图中材料表进行工程施工物资领用及审核。

2．对横担、绝缘子、连接引线、接地环等设备材料提前进行组装。

（1）对连接引线进行分类截取，10kV主干线路至熔断器上接线端引线共3根每根为440cm，熔断器下接线端至变压器高压侧引线共3根每根为410cm，避雷器上引线共3根每根为62cm，避雷器间相互连接接地引线共2根每根为50cm ,避雷器至接地极引出扁铁间接地引线1根410cm，变压器接地线1根为250cm，JP柜接地线1根为150cm，变压器中性点接地线1根为360cm，各连接引线截取后，根据用途压接好接线端子，要保证接线端子压接质量。

（2）绝缘子全部采用P-20T型针式绝缘子，根据需要对台区所用横担、绝缘子、避雷器、接地环等提前进行组装，降低高空作业安全风险，节省施工时间，提高工作效率。

三、变台电杆组立1．挖坑用经纬仪找准地面基准，测量两杆坑的水平度，测量杆坑的深度2.2米。

2．底盘安装首先沿线路方向在两杆坑坑边中心处做三个方向桩，并用细线连接，在细线上标注距离为2.5米两个黑色标记，在底盘中心用粉笔画一白点，将底盘放在坑内，调整底盘放置位置使线坠、细线黑色标记、白点在一条直线上，确定两杆之间距离为2.5米。

10KV柱上变压器台施工工艺10KV柱上变压器台施工工艺一、变台电杆定位及组立1杆坑定位找准地面基准，做出杆位桩，确定两杆的位置。

2电杆基础开挖以杆位桩为中心画出杆坑大小，在杆坑定位标记处进行开挖。

坑口边沿的1m范围内，不得堆放余土、材料、工器具等物品。

在超过1.5m深的坑基内作业时，向坑外抛掷土方时应防止土石回落坑内。

坑底夯实后测量杆坑的深度及坑底水平。

电杆基坑开挖总深度为电杆埋深加底盘高度，确保坑深为2.2m，深度允许偏差为+100mm,50mm。

3电杆组立电杆组立起吊前，电杆稍一离地应由工作负责人检查悬吊及捆绑情况，认为可靠后方准继续起吊。

起吊过程中，吊车要由专人统一指挥，吊臂、起吊物下禁止有人逗留和通行。

在工程负责人的指挥和作业人员的配合下将电杆放于杆坑内，使电杆底部与杆塔中心重合，确保电杆位置准确，艮开为2.5m。

回填土时，每500mm一层进行夯实。

夯实两层后，对电杆进行校正，保证根开误差不超过?30mm。

4接地体安装在变台周围挖深600mm宽400mm的直形沟槽，将接地体置于沟槽内并打入地下，垂直接地体的间距不宜小于其长度的2倍，接地体连接处全部采用焊接，并做好防腐处理，外露接地棒长度约为1.9m。

接地棒加装绝缘保护管。

接地体安装合格后进行回填土并夯实。

在回填后沟面应有防沉层，其高度宜为100,300mm。

5接地电阻测量当接地装置安装完毕后应进行接地电阻的测量，在充分考虑接地电阻系数的前提下，配电变压器容量在100kV A以下时，其接地电阻不应大于10Ω;在100kV A及以上时，接地电阻不应大于4Ω，当接地带电阻达不到要求时，要采取响应降阻措施。

二、台架横担及主要设备安装1线路直线横担安装横担装于受电侧，横担头铁抱箍距离杆顶150mm，与线路方向垂直。

安装后，横担上下歪斜、左右扭斜，其端部位移不应大于20mm。

线路杆顶支架上层抱箍也装于受电侧。

在横担上安装针式绝缘子，使用直径不小于2.5mm的单股塑料铜线将导线固定在绝缘子顶槽上。

9-10kV变压器台架施工工艺说明(12米-12米)1. 施工前准备在进行变压器台架的施工前，需要进行以下几项准备工作：1.1 施工图纸整理对于变压器台架的施工工艺，需要在施工前进行一份详细的图纸制作，以便工人可以清晰地了解到施工流程和步骤。

在制作图纸时，需要按照实际的需求和条件进行制定，并且应当符合相关的标准和法规。

1.2 环境检查在施工现场进行环境检查，了解。

1.3 工具准备在施工前需要进行合理的工具准备，以确保在施工过程中可以顺利进行，并且需要满足相应的规定和标准。

工具准备时需要充分考虑安全、实用等方面的问题，并进行合理的分类和管理。

2. 施工过程针对9-10kV变压器台架的施工工艺，主要分为以下步骤：2.1 基础施工基础施工是变压器台架施工的首要工作，需要有专业的技术人员进行设计，并且需要根据实际情况进行确定。

当基础施工全部完成后，需要进行验收，并且需要取得验收合格证。

2.2 塔身组装安装9-10kV变压器台架的塔身时需要注意安全，采用安全型钢管，确保使用寿命。

塔身的组装应按照图纸要求进行，确保结构合理，牢固可靠。

2.3 台电器安装完成塔身组装后，需要进行台电器的安装。

在安装时需要进行合理的规划，使用专业工具和设备。

将变压器和配电装置等台电器安装在塔身上，确保台电器整体符合相关标准和法规。

2.4 线路接入完成台电器的安装后，需要进行线路接入，在完成线路接入的前提下，需要进行安全控制：比如进行电压检测、线路连接测试等。

在启动前需要进行验收。

2.5 领会验收完成施工后，需要进行验收，确保工程的质量和安全。

验收包括施工成品、构件和文档等。

在验收结束后，进行领会验收，需要验收主要施工、检测记录等，每一步保持详细记录，并上传文档存档。

3. 施工安全在变压器台架施工过程中，需要保证工人和设备的安全，在施工前，需要进行安全教育，确保每个人都了解安全事项。

在施工现场，需要设置警示标志，并采取合理的措施保护工人的安全。

目录1.设计说明 (2)1.1设计依据 (2)1.2术语 (3)1.3设计范围 (3)1.4建设规模 (3)1.5设计思路 (3)1.5.1“四个”标准化 (3)1.5.2“五个”统一化 (5)1.6设计、施工过程 (6)1.7安装工艺要求 (6)1.7.1变压器的安装要求 (6)1.7.2避雷器的安装要求 (7)1.7.3熔断器的安装要求 (8)1.7.4低压配电综合箱（JP柜）的安装要求 (8)1.7.5铁附件安装要求 (9)1.7.6接地安装要求 (10)1.7.7标识标牌安装要求 (10)1.设计说明1.1 设计依据GB50052-2009 供配电系统设计规范GB 50053-94 10kV及以下变电所设计规范GB 50054-2011 低压配电设计规范GB 50060-2008 3～110kV高压配电装置设计规范GB/T 11022-1999 高压开关设备和控制设备标准的公用技术要求GB 50217-2007 电力工程电缆设计规范DL5352-2006 高压配电装置设计技术规程DL/T 599-2005 城市中低压配电网改造技术导则DL/T 620－1997 交流电气装置的过电压保护和绝缘配合GB50065-2011 交流电气装置的接地设计规范Q/CSG10012-2005中国南方电网城市配电网技术导则1.2 术语台架变：变压器安装在露天台架或杆上的配电站。

通常由跌落式熔断器、配电变压器和低压计量、配电、补偿装置组成。

1.3 设计范围台架变的设计范围为电源进线侧台架引下线的“T”接点至台架变低压配电箱低压出线侧耐张绝缘子串（不含耐张绝缘子串）处。

1.4 建设规模变压器：油浸式变压器，变压器容量选择50 kVA、100 kVA、160 kVA、315 kVA、400 kVA五种容量。

1.5 设计思路1.5.1“四个”标准化1、标准设计：参照标准设计V1.0版本，对台架变设计模块进行精简，达到标准化设计的目的。

电力变压器安装1范围本工艺标准适用于一般工业与民用建筑电气安装工程10kV及以下室内变压器安装。

2施工准备2.1设备及材料要求：2.1.1% 2.1.22.1.4的尺2.1.62.1.72.2.1搬运吊装机具：汽车吊，汽车，卷扬机，吊镇，三步搭，道木，钢丝绳，带子绳，滚杠。

2.2.2安装机具：台钻，砂轮，电焊机，气焊工具，电锤，台虎钳，活扳子、榔头，套丝板。

2.2.3测试器具：钢卷尺，钢板尺，水平，线坠，摇表，万用表，电桥及试验仪器。

2.3作业条件：2.3.1施工图及技术资料齐全无误。

2.3.2土建工程基本施工完毕，标高、尺寸、结构及预埋件焊件强度均符合设计要求。

2.3.3变压器轨道安装完毕，并符合设计要求（注：此项工作应由上建作，安装单位配合）。

2.3.4墙面、屋顶喷浆完毕，屋顶无漏水，门窗及玻璃安装完好。

2.3.5室内地面工程结束，场地清理干净，道路畅通。

2.3.6安装干式变压器室内应无灰尘，相对湿度宜保持在70%以下。

离较长最好用汽车运输，运输时必须用钢丝绳固定牢固，并应行车平稳，尽量减少震动；距离较短且道路良好时，可用卷扬机、滚杠运输。

变压器重量及吊装点高度可参照表2-24及表2-25。

树脂浇铸干式变压器重量表2-24油浸式电力变压器重量表2-25的垂线位于变压器中心，以便于吊芯，干式变压器安装图纸无注明时，安装、维修最小环境距离应符合图2-64要求。

3.4.3变压器基础的轨道应水平，轨距与轮距应配合，装有气体继电器的变压器，应使其顶盖沿气体继电器汽流方向有1%～1.5%的升高坡度（制造厂规定不需安装坡度者除外）。

3.4.4变压器宽面推进时，低压侧应向外；窄面推进时，油枕侧一般应向外。

在装有开关的情况下，操作方向应留有1200mm以上的宽度。

3.4.5油浸变压器的安装，应考虑能在带电的情况下，便于检查油枕和套管中的油位、上层油温、瓦斯继电器等。

3.4.6装有滚轮的变压器，滚轮应能转动灵活，在变压器就位后，应将滚轮用能折卸的制动装置加3.4.7“十”防潮呼吸器安装前，应检查硅胶是否失效，如已失效，应在115～120°温度烘烤8小时，使其复原或更新。
