点腐蚀

不锈钢的点腐蚀机理在金属表面局部地方出现向深处发展的腐蚀小孔，其余表面不腐蚀或腐蚀很轻微，这种形态成为小孔腐蚀，简称点蚀。

金属腐蚀按机理分为化学腐蚀和电化学腐蚀。

点腐蚀属于电化学腐蚀中的局部腐蚀。

一种点蚀是由局部充气电池产生，类似于金属的缝隙腐蚀。

另一种更常见的点蚀发生在有钝化表现或被高耐蚀性氧化物覆盖的金属上。

4.1 电化学腐蚀的基本原理通过原电池原理可以更好地说明电化学腐蚀机理。

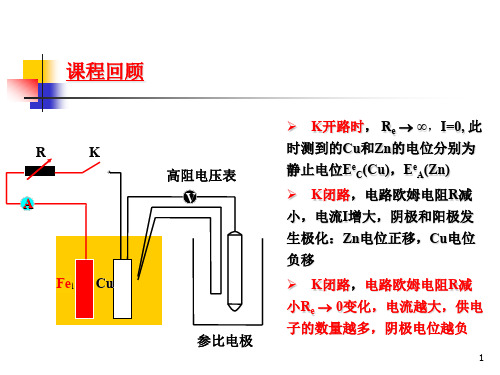

当2种活泼性不同的金属（如铜和锌）浸入电解质溶液，2种金属间将产生电位差，用导线连接将会有电流通过，在此过程中活泼金属（锌）将被消耗掉，也就是被电化学腐蚀。

不同于化学腐蚀（如金属在空气中的氧化，锌在酸溶液中的析氢），电化学腐蚀一定有电流产生，并且电流量的大小直接与腐蚀物的生成量相关，即电流密度越大腐蚀速度越快。

各种金属在电解质溶液中的活泼程度可用其标准电极电位表示，即金属与含有单位活度（活度与浓度正相关，在浓度小于10-3mol/L时认为两者值相同）的金属离子，在温度298K （25℃），气体分压1.01MPa下的平衡电极电位。

标准电极电位越低，金属或合金越活泼，在与高电位金属组成电偶对时更易被腐蚀。

由此可见，决定金属标准电极电位的因素除了金属的本质外还有：溶液金属离子活度（浓度）、温度、气体分压。

另外一个重要影响因素是金属表面覆盖着的薄膜。

除了金、铂等极少数贵金属外，绝大多数金属在空气中或水中可以形成具有一定保护作用的氧化膜，否则大部分金属在自然界就无法存在。

金属表面膜的性质对其腐蚀发生及腐蚀速度都有着重要影响。

4.2 不锈钢的耐腐蚀原理不锈钢的重要因素在于其保护性氧化膜是自愈性的（例如它不象选择性氧化而形成的那些保护性薄膜），致使这些材料能够进行加工而不失去抗氧化性。

合金必须含有足够量的铬以形成基本上由Cr2O3组成的表皮，以便当薄膜弄破时有足够数目的铬(Cr3+)阳离子重新形成薄膜。

如果铬的比例低于完全保护所需要的比例，铬就溶解在铁表面形成的氧化物中而无法形成有效保护膜。

金属材料的点腐蚀和缝隙腐蚀文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]金属材料的点腐蚀和缝隙腐蚀点腐蚀和缝隙腐蚀(pitting and crevice corrosion)金属材料接触某些溶液，表面上产生点状局部腐蚀，蚀孔随时间的延续不断地加深，甚至穿孔，称为点腐蚀（点蚀），也称孔蚀。

通常点蚀的蚀孔很小，直径比深度小得多。

蚀孔的最大深度与平均腐蚀深度的比值称为点蚀系数。

此值越大，点蚀越严重。

一般蚀孔常被腐蚀产物覆盖，不易发现，因此往往由于腐蚀穿孔，造成突然性事故（见金属腐蚀）。

缝隙腐蚀是两个连接物之间的缝隙处发生的腐蚀，金属和金属间的连接（如铆接、螺栓连接）缝隙、金属和非金属间的连接缝隙，以及金属表面上的沉积物和金属表面之间构成的缝隙，都会出现这种局部腐蚀。

许多金属材料都能产生点蚀和缝隙腐蚀。

不锈钢、铝合金等靠钝化来增强耐蚀性的金属材料，也易产生点蚀和缝隙腐蚀。

许多环境介质都能引起金属材料的点蚀和缝隙腐蚀，尤其是含氯离子的溶液。

点腐蚀金属表面的电化学不均匀性是导致点蚀的重要原因。

金属材料的表面或钝化膜等保护层中常显露出某些缺陷或薄弱点(如夹杂物、晶界、位错等处)，这些地方容易形成点蚀核心。

金属浸入含有某些活化阴离子（特别是氯离子）的溶液中，只要腐蚀电位达到或超过点蚀电位（或称击穿电位），就能产生点蚀。

这是由于钝化膜在溶液中处于溶解以及可再度形成的动平衡状态，而溶液中的活化阴离子(氯离子)会破坏这种平衡，导致金属的局部表面形成微小蚀点，并发展为点蚀源。

例如不锈钢表面的硫化物夹杂的溶解，暴露出钢的新鲜表面，就会形成点蚀源。

点蚀的发展是一个在闭塞区内的自催化过程。

在有一定闭塞性的蚀孔内，溶解的金属离子浓度大大增加，为保持电荷平衡，氯离子不断迁入蚀孔，导致氯离子富集。

高浓度的金属氯化物水解，产生氢离子，由此造成蚀孔内的强酸性环境，又会进一步加速蚀孔内金属的溶解和溶液氯离子浓度的增高和酸化。

铝的主要腐蚀形式和腐蚀特点铝是一种活泼金属，极容易和空气中的氧气起化应生成氧化铝。

氧化铝在铝制器皿表面结一层灰色致密的极薄的（约十万分之一厘米厚）薄膜，这层薄膜十分坚固，它能使里力的金属和外界完全隔开。

从而保护内部的铝不再受空气中氧气的侵蚀。

铝和氧化铝薄膜都能和许多酸性或碱性物质起化学反应，一旦氧化铝薄膜被碱性溶液或酸性溶液溶解掉，则内部铝就要和碱性或酸性溶液起反应而渐渐被侵蚀掉。

所以铝制器皿不能用碱性溶液或酸性溶液洗刷，也不能用铝制器皿盛放纯碱、洗衣粉或食醋等物质。

1、铝的腐蚀形式：（1）点腐蚀：点腐蚀又称为孔腐蚀，是在金属上产生针尖状、点状、孔状的一种为局部的腐蚀形态。

点腐蚀是阳极反应的一种独特形式，是一种自催化过程，即点腐蚀孔内的腐蚀过程造成的条件，如有腐蚀介质（CL-、F-等）、促进反应的物质（CU2+、ZN2+等），既促进又足以维持腐蚀的继续进行。

（2）均匀腐蚀：铝在磷酸与氢氧化钠等溶液中，其上的氧化膜溶解，发生均匀腐蚀，溶解速度也是均匀的。

溶液温度升高，溶液浓度增大，促进铝的腐蚀。

（3）缝隙腐蚀：缝隙腐蚀是一种局部腐蚀。

金属部件在电解溶液中，由于金属与金属或金属与非金属之间形成缝隙，其宽度足以使介质浸入而又使介质处于一种停滞状态，使得缝隙内部腐蚀加剧的现象称为缝隙腐蚀。

缝隙腐蚀特别容易发生在机械组件接合的地方，例如金属垫圈或是铆接处和铝门窗与灰浆填隙处。

它是属于一种电池效应，但是缝隙一般需在特定程度大小的范围内才会发生，例如：有足够的宽度可使溶液进入，足够窄得使溶液可以停滞等，所以在应用或工程上必须要小心，避免发生足以产生缝隙腐蚀的环境。

缝隙腐蚀的机构很类似穿孔腐蚀的情况，首先是均匀腐蚀，然后因氧浓淡电池会引起阳极反应（缺氧区）和阴极反应（富氧区），由于间隙内氧无法补充，因此阳极反应会继续在同一个位置进行，因此产生严重的腐蚀结果。

（4）晶间腐蚀：是在金属界处发生局部腐蚀的现象。

就电化学的观点来看，由于材料的晶粒为阴极，而晶界一般为阳极，因此在均匀腐蚀的情况下，晶界处的腐蚀性仍稍大于晶粒处，如果在特殊情况下，材料的晶界抗蚀元素又相对减少，晶间腐蚀的现象就会发生。

点腐蚀的机理点腐蚀，又称小孔腐蚀，是一种极具破坏性的局部腐蚀形态。

它通常发生在金属表面的某些特定区域，形成小孔或蚀坑，并逐渐向金属内部深入。

点腐蚀的机理涉及多种因素，包括金属的化学成分、表面状态、环境条件以及电化学过程等。

本文将深入探讨点腐蚀的机理，以便更好地理解其发生原因和如何采取有效措施进行预防。

一、点腐蚀的基本概念点腐蚀是一种局部腐蚀现象，其特点是腐蚀集中在金属表面的很小范围内，形成深度较大的蚀坑。

这种腐蚀形态具有很大的隐蔽性，因为蚀坑往往被腐蚀产物所覆盖，难以直接观察到。

点腐蚀的发生通常需要满足一定的条件，如金属表面存在缺陷、杂质或应力集中等。

二、点腐蚀的机理点腐蚀的机理是一个复杂的电化学过程，涉及金属表面的阳极溶解和阴极反应。

一般来说，点腐蚀的发生可以分为以下几个阶段：1. 蚀坑的形成点腐蚀通常从金属表面的微小缺陷或杂质处开始。

这些区域由于电位较低，容易成为阳极，发生氧化反应。

在氧化过程中，金属离子离开金属表面进入溶液，同时电子从阳极流向阴极。

这些电子在阴极参与还原反应，如氧的还原或氢离子的还原等。

随着氧化和还原反应的进行，蚀坑逐渐形成并不断扩大。

2. 蚀坑的发展一旦蚀坑形成，由于蚀坑内的金属表面与蚀坑外的金属表面存在电位差，蚀坑内的金属将继续作为阳极发生氧化反应。

同时，蚀坑内的溶液由于金属离子的不断溶入而变得富含金属离子。

这些金属离子在蚀坑内发生水解反应，生成相应的氢氧化物或氧化物沉淀。

这些沉淀物在蚀坑内堆积，使得蚀坑内的溶液变得更加浓缩和酸性。

这种环境进一步加速了金属的腐蚀速率，导致蚀坑不断加深和扩大。

3. 蚀坑的稳定与终止当蚀坑发展到一定程度时，由于蚀坑内的金属表面面积减小，阳极电流密度增大，导致蚀坑内的金属腐蚀速率降低。

同时，蚀坑内的沉淀物逐渐增多，形成一层保护膜覆盖在蚀坑表面，减缓了腐蚀介质的侵蚀作用。

此外，随着蚀坑的加深和扩大，蚀坑内的溶液逐渐与外部环境隔绝，氧的供应受到限制，从而减缓了阴极反应速率。

不锈钢的点腐蚀机理在金属表面局部地方出现向深处发展的腐蚀小孔，其余表面不腐蚀或腐蚀很轻微，这种形态成为小孔腐蚀，简称点蚀。

金属腐蚀按机理分为化学腐蚀和电化学腐蚀。

点腐蚀属于电化学腐蚀中的局部腐蚀。

一种点蚀是由局部充气电池产生，类似于金属的缝隙腐蚀。

另一种更常见的点蚀发生在有钝化表现或被高耐蚀性氧化物覆盖的金属上。

4.1 电化学腐蚀的基本原理通过原电池原理可以更好地说明电化学腐蚀机理。

当2种活泼性不同的金属（如铜和锌）浸入电解质溶液，2种金属间将产生电位差，用导线连接将会有电流通过，在此过程中活泼金属（锌）将被消耗掉，也就是被电化学腐蚀。

不同于化学腐蚀（如金属在空气中的氧化，锌在酸溶液中的析氢），电化学腐蚀一定有电流产生，并且电流量的大小直接与腐蚀物的生成量相关，即电流密度越大腐蚀速度越快。

各种金属在电解质溶液中的活泼程度可用其标准电极电位表示，即金属与含有单位活度（活度与浓度正相关，在浓度小于10-3mol/L时认为两者值相同）的金属离子，在温度298K （25℃），气体分压1.01MPa下的平衡电极电位。

标准电极电位越低，金属或合金越活泼，在与高电位金属组成电偶对时更易被腐蚀。

由此可见，决定金属标准电极电位的因素除了金属的本质外还有：溶液金属离子活度（浓度）、温度、气体分压。

另外一个重要影响因素是金属表面覆盖着的薄膜。

除了金、铂等极少数贵金属外，绝大多数金属在空气中或水中可以形成具有一定保护作用的氧化膜，否则大部分金属在自然界就无法存在。

金属表面膜的性质对其腐蚀发生及腐蚀速度都有着重要影响。

4.2 不锈钢的耐腐蚀原理不锈钢的重要因素在于其保护性氧化膜是自愈性的（例如它不象选择性氧化而形成的那些保护性薄膜），致使这些材料能够进行加工而不失去抗氧化性。

合金必须含有足够量的铬以形成基本上由Cr2O3组成的表皮，以便当薄膜弄破时有足够数目的铬(Cr3+)阳离子重新形成薄膜。

如果铬的比例低于完全保护所需要的比例，铬就溶解在铁表面形成的氧化物中而无法形成有效保护膜。

钢材腐蚀的类型
钢材腐蚀的类型可以分为以下几种：
1. 统一腐蚀：也称为均匀腐蚀，是钢材表面均匀发生腐蚀的一种类型。

这种腐蚀通常由于钢材暴露在潮湿环境、酸性或碱性溶液中，或是钢材表面形成了氧化层，导致钢材表面发生腐蚀。

2. 点腐蚀：也称为局部腐蚀，是钢材表面发生局部腐蚀的一种类型。

这种腐蚀通常由于钢材表面存在局部附着物、缺陷、异质金属接触等原因引起。

3. 应力腐蚀：是一种在受到应力的作用下发生的腐蚀类型。

应力腐蚀通常发生在钢材表面存在应力集中的区域，或是受到外部应力的引起。

4. 高温腐蚀：是一种发生在高温环境中的腐蚀类型。

高温腐蚀通常由于钢材表面与高温气体、燃烧产物或高温溶液接触而引起。

5. 微生物腐蚀：是一种由微生物引起的腐蚀类型。

微生物腐蚀通常发生在含有微生物的水体、土壤或其他环境中。

这些腐蚀类型可能会相互作用或共存，导致钢材的腐蚀速率加快。

钢材在实际环境中的腐蚀往往是多种腐蚀类型的综合效果。

铝及铝合金腐蚀的基本类型1．点腐蚀点腐蚀又称为孔腐蚀，是在金属上产生针尖状、点状、孔状的一种为局部的腐蚀形态。

点腐蚀是阳极反应的一种独特形式，是一种自催化过程，即点腐蚀孔内的腐蚀过程造成的条件既促进又足以维持腐蚀的继续进行。

2．均匀腐蚀铝在磷酸与氢氧化钠等溶液中，其上的氧化膜会溶解，发生均匀腐蚀，溶解速度也是均匀的。

溶液温度升高，溶质浓度加大，促进铝的腐蚀。

3．缝隙腐蚀缝隙腐蚀是一种局部腐蚀。

金属部件在电解质溶液中，由于金属与金属或金属与非金属之间形成缝隙，其宽度足以使介质浸入而又使介质处于一种停滞状态，使得缝隙内部腐蚀加剧的现象称为缝隙腐蚀。

4．应力腐蚀开裂（SCC）铝合金的SCC是在20世纪30年代初发现的。

金属在应力（拉应力或内应力）和腐蚀介质的联合作用下所发生的一种破坏，被称为SCC。

SCC的特征是形成腐蚀—机械裂缝，既可以沿着晶界发展，也可以穿过晶粒扩展。

由于裂缝扩展是在金属内部，会使金属结构强度大大下降，严重时会发生突然破坏。

SCC在一定的条件下才会发生，它们是：——一定的拉应力或金属内部有残余应力。

板带材工艺废品种类及产生原因1．贯穿气孔熔铸品质不好。

2．表面气泡铸锭含氢量高组织疏松；铸锭表面凸凹不平的地方有脏东面，装炉前没有擦净；蚀洗后，铸块与包铝板表面有蚀洗残留痕迹；加热时间过长或温度过高，铸块表面氧化；第一道焊合轧制时，乳液咀没有闭严，乳液流到包铝板下面。

3．铸块开裂热轧时压下量过大，从铸锭端头开裂；铸块加热温度过高或过低。

4．力学性能不合格没有正确执行热处理制度或热处理设备不正常，空气循环不好；淬火时装料量大，盐浴槽温度不够时装炉，保温时间不足，没有达到规定温度即出炉；试验室采用的热处理制度或试验方法不正确；试样规格形状不正确，试样表面被破坏。

5．铸锭夹渣熔铸品质不好，板片内夹有金属或非金属残渣。

6．撕裂润滑油成分不合格或乳液太浓，板片与轧辊间产生滑动，金属变形不均匀；没有控制好轧制率，压下量过大；轧制速度过大；卷筒张力调整得不正确，张力不稳定；退火品质不好；金属塑性不够；辊型控制不正确，使金属内应力过大；热轧卷筒裂边；轧制时润滑不好，板带与轧辊摩擦过大；送卷不正，带板一边产生拉应力，一边产生压应力，使边沿产生小裂口，经多次轧制后，从裂口处继续扩大，以至撕裂；精整时拉伸机钳口夹持不正或不均，或板片有裂边，拉伸时就会造成撕裂；淬火时，兜链兜得不好或过紧，使板片压裂，拉伸矫直时造成撕裂。

不锈钢三氯化铁点腐蚀试验实验原理引言：不锈钢是一种具有优异抗腐蚀性能的金属材料，然而在某些特殊环境下，如含氯离子的溶液中，不锈钢仍然会遭受腐蚀。

为了更好地了解不锈钢在不同条件下的耐腐蚀性能，科学家们开展了许多研究，其中之一就是不锈钢三氯化铁点腐蚀试验。

实验原理：不锈钢三氯化铁点腐蚀试验是一种定性和定量评估不锈钢耐腐蚀性能的实验方法。

其原理主要基于以下两个方面：三氯化铁作为一种常见的强氧化剂，可以与金属表面的铁离子发生反应，形成易溶于水的铁离子络合物，从而造成金属腐蚀；不锈钢作为一种含铬合金，可以通过氧化铬形成致密的氧化膜，防止金属进一步腐蚀。

实验步骤：1.样品制备：将不锈钢样品切割成适当尺寸的试片，保证试片表面光洁且没有明显的划伤或污染。

2.试片清洗：使用去离子水和洗涤剂清洗试片表面，以去除表面的杂质和污垢，并用酒精擦拭干净。

3.试液配制：将三氯化铁固体溶解在适量的水中，制备不同浓度的三氯化铁溶液。

4.试片浸泡：将试片分别放置在不同浓度的三氯化铁溶液中，浸泡一定时间，一般为24小时。

5.观察和评估：取出试片，用清水冲洗干净，并观察试片表面的腐蚀情况。

可以通过目测、显微镜观察或者测量腐蚀深度等方法进行评估。

结果分析：根据试片表面的腐蚀情况，可以对不锈钢在不同条件下的耐腐蚀性能进行评估。

通常，腐蚀程度越轻微，说明不锈钢的耐腐蚀性能越好；反之，腐蚀程度越严重，说明不锈钢的耐腐蚀性能越差。

影响因素：不锈钢三氯化铁点腐蚀试验的结果受到多种因素的影响，包括试液浓度、浸泡时间、试片表面质量等。

通常情况下，为了获得准确的实验结果，需要控制这些因素，并进行多次试验取平均值。

应用领域：不锈钢三氯化铁点腐蚀试验广泛应用于不锈钢材料的研究和开发过程中。

通过评估不同合金成分、加工工艺、表面处理等因素对不锈钢耐腐蚀性能的影响，可以指导材料选择和工程设计，提高不锈钢的耐腐蚀性能。

总结：不锈钢三氯化铁点腐蚀试验是一种常用的评估不锈钢耐腐蚀性能的实验方法。

点腐蚀名词解释嘿，朋友们！今天咱来聊聊点腐蚀。

你说这点腐蚀啊，就好像是金属世界里的小捣蛋鬼。

想象一下，金属就好比是一个坚固的大城堡，而点腐蚀呢，就是那些悄悄潜入城堡的小虫子，一点点地啃噬着城堡的某个角落。

它呀，专门在金属表面找那么一个小点，然后就在那安营扎寨，开始搞破坏啦！点腐蚀可狡猾着呢！它不会大张旗鼓地一下子把金属都弄坏，而是偷偷摸摸地在那一点上搞小动作。

你可能一开始都没发现它的存在，等你发现的时候呀，嘿，那已经晚啦，那个小点可能已经被它弄得不成样子了。

咱生活中也到处能看到点腐蚀的影子呀！就说那长期泡在水里的金属水管吧，时间久了，上面是不是就会有一些锈斑？那说不定就是点腐蚀在作祟呢！还有那些长期暴露在空气中的金属制品，也容易被点腐蚀盯上。

你说这点腐蚀咋就这么烦人呢？它就不能老老实实地别捣乱嘛！可它就是这么任性，咱也没办法呀。

那我们能做点啥来对付它呢？首先得做好防护呀，给金属涂上一层保护膜，就像给城堡穿上一层坚固的铠甲，让点腐蚀无从下手。

而且咱平时使用金属制品的时候也得注意保养呀，别让它们处在太恶劣的环境中。

就像咱人一样，在干净舒适的环境里才会更健康嘛。

要是发现了点腐蚀的踪迹，那可不能掉以轻心，得赶紧想办法处理呀！不然它会像那蔓延的小火苗一样，越来越厉害。

点腐蚀这个小淘气，真的是让我们又爱又恨。

爱的是金属制品给我们带来了很多便利，恨的是它老是搞破坏。

但咱也不能怕它呀，咱得和它斗智斗勇，想办法把它制服。

所以说呀，大家可得对这个点腐蚀重视起来，别让它在我们眼皮子底下搞小动作。

只有我们好好保护金属，它们才能更好地为我们服务呀！大家说是不是这个理儿？原创不易，请尊重原创，谢谢!。

点腐蚀的机理全文共四篇示例，供读者参考第一篇示例：腐蚀是指金属或合金表面在特定条件下，受到化学或电化学作用而发生破坏的过程。

在腐蚀过程中，金属表面会发生物理性质和化学性质的变化，最终导致材料的腐蚀性能下降，甚至失效。

腐蚀是一种常见的材料破坏方式，在工业生产、冶金加工、交通运输、建筑领域等广泛存在。

腐蚀的机理是多方面的，包括化学腐蚀、电化学腐蚀、微生物腐蚀等多种形式。

点腐蚀是一种比较常见和严重的腐蚀形式。

点腐蚀是指金属表面上出现的局部性的腐蚀现象，通常呈现为小的凹洞或坑洞，给金属表面带来严重损害。

点腐蚀的机理主要是由于局部环境条件不均匀而导致的，而严重的点腐蚀在一定程度上也会引起金属的应力集中和应力腐蚀破坏。

点腐蚀的发生有许多原因，主要包括以下几个方面：1. 环境条件不均匀：金属表面局部受到化学或物理因素的影响，造成表面膜层的破坏或局部溶解，从而形成点腐蚀的起点。

2. 确定性因素：金属表面存在缺陷、质量不良、共存物质等因素会影响点腐蚀的发生。

3. 介质因素：金属表面处于有机腐蚀介质或电解液中，会加速点腐蚀的产生，特别是在一定的温度、湿度和氧气等条件下更容易引发点腐蚀。

4. 电化学因素：金属在电化学环境中受到阳极和阴极效应的影响，导致金属表面局部电位的差异，从而引发点腐蚀。

1. 金属表面局部缺陷：金属表面存在气孔、晶界、夹杂物等缺陷，是点腐蚀的重要起点。

4. 化学因素：金属表面受到腐蚀介质中的腐蚀物质的侵蚀作用，导致金属表面的局部溶解，形成点腐蚀。

在工程实践中，预防点腐蚀的发生是非常重要的。

为了减少点腐蚀的危害，可以采取以下措施：1. 选择适当的材料：选择抗点腐蚀性能好的材料，可以减少点腐蚀的发生。

2. 加强表面防护：对金属表面进行防护处理，包括镀层、涂层、喷涂等，可以有效减少点腐蚀的发生。

3. 控制局部环境条件：控制金属表面的局部环境条件，减少局部环境条件的不均匀性，可以减少点腐蚀的发生。

4. 加强监测和维护：定期检测金属表面的腐蚀情况，根据实际情况进行维护和修复，可以延长金属的使用寿命。

镍基合金点腐蚀标准1. 材质选择镍基合金是一种以镍为基础的合金材料，具有优异的耐腐蚀性能和高温性能，广泛应用于化工、石油、海洋等领域。

在选择镍基合金材质时，应根据使用环境、腐蚀速率、工作压力等因素进行综合考虑，选择合适的合金成分和力学性能。

2. 化学成分镍基合金的化学成分是影响其耐腐蚀性能和力学性能的关键因素。

合金的化学成分应符合相关标准的规定，并可根据需要进行调整。

一般来说，镍基合金中应含有一定量的铬、钼、铝等元素，以提高其耐腐蚀性能和高温性能。

3. 力学性能镍基合金的力学性能应符合相关标准的规定，包括抗拉强度、屈服强度、延伸率、断面收缩率等。

在选择镍基合金时，应根据使用要求进行力学性能测试，以保证其能够承受一定的外力载荷和压力。

4. 制造工艺镍基合金的制造工艺包括熔炼、铸造、锻造、热处理等环节。

在制造过程中，应控制好温度、时间、冷却速度等参数，以保证合金的组织结构和力学性能符合要求。

同时，应对制造过程中的质量进行严格控制，防止出现夹杂、气孔等缺陷。

5. 热处理规范镍基合金在制造过程中往往需要进行热处理，以调整其组织结构和力学性能。

热处理规范应根据合金的成分和要求进行制定，包括加热温度、保温时间、冷却速度等参数。

热处理后应进行力学性能测试和金相组织观察，以保证其符合要求。

6. 表面处理在腐蚀环境下，镍基合金的表面处理对于防止点腐蚀具有重要意义。

常见的表面处理方法包括喷丸强化、机械研磨、化学抛光等。

表面处理后，应进行清洁和干燥，并按照相关标准进行质量检验。

7. 检验与试验方法对于镍基合金材料的质量控制，应采用可靠的检验与试验方法进行检测。

例如，可以采用金相显微镜观察组织结构；采用硬度计测量硬度；采用电化学方法检测耐腐蚀性能等。

对于每种材料，应根据其特点制定相应的检验与试验方法，以确保其符合使用要求。

8. 使用环境镍基合金的点腐蚀与其使用环境密切相关。

在使用过程中，应关注介质成分、温度、压力、流速等因素对镍基合金耐腐蚀性能的影响。

钢的点腐蚀点蚀又叫做小孔腐蚀、点蚀或坑蚀。

它是金属的大部分表面不发生腐蚀或腐蚀很轻微，但在局部地方出现腐蚀小孔并向深处发展的一种腐蚀破坏形式。

有些蚀孔孤立存在，有些蚀孔却紧凑地连在一起，看上去像一片粗糙的表面。

蚀孔可大可小，但一般都比较小，如下图不同点蚀坑的截面图，就尺寸大小而言，蚀孔的深度一般等于或大于蚀孔的直径。

点蚀是双相不锈钢最有害的腐蚀形态之一。

蚀孔往往又是应力腐蚀裂纹和腐蚀疲劳裂纹的起始部位。

点蚀机理钢表面的钝化膜由于钢中存在的缺陷、夹杂和溶质等的不均一性，使钝化膜在这些地方较为脆弱，在特定的腐蚀性溶液中容易被破坏，破坏的部分便成为活化的阳极，周围区成为阴极区，两者的面积比非常小时，阳极的电流密度很大，活性溶解加速，遂成为许多针状的小孔。

不锈钢以及其他依赖钝化而耐蚀的金属，在含有特定阴离子(氯离子、溴离子、次氯酸盐离子或硫代硫酸盐离子)的溶液中。

只要腐蚀电位(或阳极极化时外加的电位)超过点蚀电位Eb，就能产生点蚀。

双相不锈钢点蚀的机制与其他不锈钢相同。

点蚀的过程包括蚀孔的形成和长大两个过程。

1.蚀孔的形成阶段钝化膜本来具有新陈代谢和自我修补的机能。

使钝化膜在溶液中处于不断溶解和随时形成的动平衡状态。

如果溶液中含有Cl-，就会破坏这种平衡，在金属表面的局部地点形成一些小蚀坑(其尺寸多为直径20～30微米)。

这些小蚀坑随后也可能得到修复，即发生再钝化，使其不再扩大。

这种不再扩大的小蚀坑一般是开放式的。

小蚀坑的形成地点虽然可以在光滑表面的任何位置随机分布，但是，如果不锈钢表面上存在硫化物夹杂、晶界碳化物或其他薄弱点。

则小蚀坑将优先在这些地方形成。

例如不锈钢表面硫化物(MnS)溶解，会露出新鲜的(即无钝化膜的)钢表面，促进小蚀坑的形成。

而伴随硫化物溶解按下式反应：MnS+4H2O=Mn2++SO42-+8H++8e生成的H+(或H2S)对金属产生活化作用，会妨碍小蚀坑的再钝化。

使其继续溶解。

蚀坑溶解到超过临界尺寸(数十微米)使成为点蚀源。

点腐蚀是一种局部的腐蚀现象，通常发生在金属材料表面，而大部分表面不腐蚀或腐蚀轻微。

以下是点腐蚀发生的一些条件：
1. 钝态材料的破坏：点腐蚀通常是由于材料表面的钝化层或保护层局部被破坏引起的。

2. 特定的化学环境：某些化学物质特别是卤素离子（如氯离子Cl-）的存在，会显著增加金属发生点腐蚀的风险。

例如，不锈钢在含有氯离子的环境中容易发生点腐蚀。

3. 电化学条件：当金属表面存在电化学不均匀性时，比如在缝隙或其他隐蔽区域，容易形成氧浓差电池，从而诱发点腐蚀。

4. 温度因素：温度的升高通常会加速腐蚀过程，包括点腐蚀的发生。

5. pH值：溶液的酸碱度也会影响点腐蚀的发生，某些金属在特定pH值下更容易发生点腐蚀。

6. 时间因素：持续的化学或电化学作用可能会导致钝化层的逐渐减薄，最终导致点腐蚀的发生。

综上所述，点腐蚀是一种具有破坏性的腐蚀形式，其发生受到多种因素的影响。

了解这些条件有助于采取相应的预防措施，以减少点腐蚀的风险，延长金属材料的使用寿命。

点腐蚀发生的条件
腐蚀是指物质受到外界条件的影响而发生损坏或变质的过程。

腐蚀的发生需要同时满足一定的条件，下面将分别从环境条件、物质特性和时间等方面进行阐述。

环境条件是腐蚀发生的重要因素之一。

当物质处于潮湿、高温、高湿度、酸性或碱性环境中时，腐蚀往往更容易发生。

例如，金属在潮湿的空气中容易受到氧气和水分的作用而发生氧化腐蚀。

此外，一些特殊的环境条件，如海洋环境中的盐雾腐蚀、工业生产过程中的酸碱腐蚀等也会加速腐蚀的发生。

物质的特性也对腐蚀的发生起着重要作用。

不同的物质对于特定的环境条件可能表现出不同的腐蚀特性。

例如，某些金属具有较高的化学活性，容易与环境中的氧气、水分或酸碱等物质发生反应而发生腐蚀。

此外，材料的晶体结构、热处理状态、表面处理等也会影响物质的腐蚀性能。

腐蚀的发生还与时间的因素密切相关。

腐蚀往往是一个渐进的过程，随着时间的推移，物质与环境的相互作用逐渐加剧，腐蚀的速度也会逐渐加快。

例如，金属在一段时间内暴露在潮湿空气中，可能只会表现出轻微的氧化现象，但随着时间的推移，氧化层会逐渐加厚并向内部蔓延，导致严重的腐蚀破坏。

腐蚀发生的条件主要包括环境条件、物质特性和时间等因素。

只有
当物质处于适宜的环境条件下，同时具备一定的腐蚀特性，并经过一段时间的作用，才会发生腐蚀现象。

因此，在保护物质免受腐蚀的损害时，我们应该注意控制环境条件，选择适合的材料，并采取相应的防护措施，以延缓或避免腐蚀的发生。
