理正深基坑
系统操作说明及流程说明
1操作流程
图1-1 深基坑支护结构设计流程图
2流程说明
2.1开始
通过两个途径可以进入【深基坑支护结构设计软件】的主界面：
⑴在开始菜单中，打开【理正深基坑】；
⑵双击桌面上的快捷图标。

系统主界面如图2.1-1所示：
图2.1-1 主界面
2.2路径设置
有两种设置工程路径的方法：
⑴在主界面设置路径：
点主界面的【工作目录】按钮，弹出指定工作路径对话框，既可以从右侧上方选择路径处的树形目录中选择当前路径，也可以在工作路径文本输入框中直接输入当前的路径字符串。

然后点【确定】按钮。

⑵在单元计算界面设置路径：
进入单元计算模块后，点【选工程】，弹出指定工作路径对话框，在树形目录或文本输入框中进行路径设置。

注意：
1. 主界面设置的工作路径为单元计算、整体计算文件的默认路径。

同时单元计算文件还可以在单元计算模块设置的路径下保存；
2. 单元计算界面与主界面设置的工作路径最好保持一致；
3. 路径设置支持输入“空格”；
4. 单元计算控制菜单下的“打开工程”功能同【选工程】。

2.3单元计算和整体计算
分别参见第一、二、三和四部分。

2.4数据存盘及备份
原始数据和结果数据均保存在设置的工作目录下：
单元计算原始数据文件名：*.SPW；
图形结果文件名：*.DXF；
计算书文件名：*.RTF。

2.5退出
在单元计算界面下点击“退出”按钮或菜单，退出单元计算模块；
在主界面下点击“退出”按钮或菜单，退出软件。

系统操作说明1操作流程图1-1 深基坑支护结构设计流程图2流程说明开始通过两个途径可以进入【深基坑支护结构设计软件】的主界面：⑴在开始菜单中，打开【理正深基坑支护结构设计软件】；⑵双击桌面上的快捷图标。

系统主界面如如下图：图2.1-1 主界面路径设置有两种设置工程路径的方法：⑴在主界面设置路径：点主界面的【工作目录】按钮，弹出指定工作路径对话框，既可以从右侧上方选择路径处的树形目录中选择当前路径，也可以在工作路径文本输入框中直接输入当前的路径字符串。

然后点【确定】按钮。

⑵在单元计算界面设置路径：进入单元计算模块后，点【选工程】，弹出指定工作路径对话框，在树形目录或文本输入框中进展路径设置。

注意：1. 主界面设置的工作路径为单元计算、整体计算文件的默认路径。

同时单元计算文件还可以在单元计算模块设置的路径下保存；2. 单元计算界面与主界面设置的工作路径最好保持一致；3. 路径设置支持输入“空格〞；4. 单元计算控制菜单下的“打开工程〞功能同【选工程】。

单元计算和整体计算分别参见第一、二、三和四局部。

数据存盘与备份原始数据和结果数据均保存在设置的工作目录下：单元计算原始数据文件名：*.SPW；图形结果文件名：*.DXF；计算书文件名：*.RTF。

退出在单元计算界面下点击“退出〞按钮或菜单，退出单元计算模块；在主界面下点击“退出〞按钮或菜单，退出软件。

第一局部单元计算操作说明1操作流程图1-1 单元计算操作流程图进入单元计算点击“〞按钮，进入单元计算模块。

增加计算项目⑴第一次进入单元模块时，计算项目为空，如如下图。

图1.2-1 单元计算输出界面⑵必须点“增〞按钮，弹出图所示模板，并从中选取计算项目。

确认后进入设计数据录入界面。

图1.2-2 项目选用模板注意：1. 已经进展过单元计算的项目，进入单元计算后，既可以点“增〞按钮，从模板中增加新项目，也可从项目列表中选择已有项目〔如如下图〕，再点“算〞直接进入数据录入界面；图1.2-3 项目选用列表2. 点“删〞按钮，可删除列表中的计算项目，存放于工作路径中的该项目的工程数据将全部被删除，且无法恢复；3. “工程操作〞菜单〔如图〕功能同“增〞、“删〞和“算〞按钮。

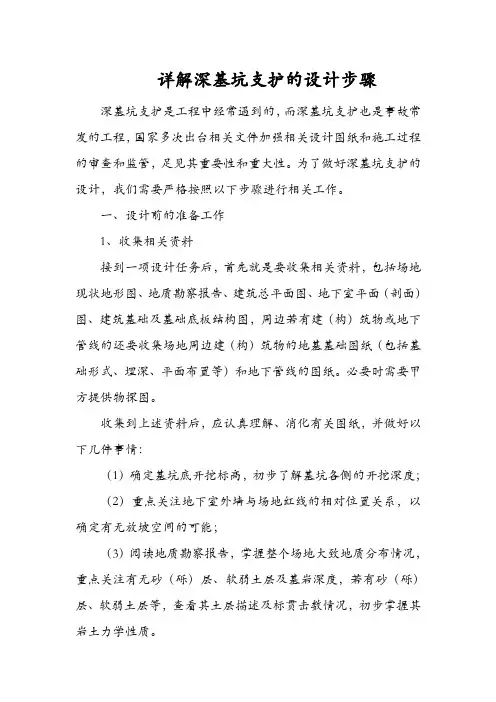

详解深基坑支护的设计步骤深基坑支护是工程中经常遇到的，而深基坑支护也是事故常发的工程，国家多次出台相关文件加强相关设计图纸和施工过程的审查和监管，足见其重要性和重大性。

为了做好深基坑支护的设计，我们需要严格按照以下步骤进行相关工作。

一、设计前的准备工作1、收集相关资料接到一项设计任务后，首先就是要收集相关资料，包括场地现状地形图、地质勘察报告、建筑总平面图、地下室平面（剖面）图、建筑基础及基础底板结构图，周边若有建（构）筑物或地下管线的还要收集场地周边建（构）筑物的地基基础图纸（包括基础形式、埋深、平面布置等）和地下管线的图纸。

必要时需要甲方提供物探图。

收集到上述资料后，应认真理解、消化有关图纸，并做好以下几件事情：（1）确定基坑底开挖标高，初步了解基坑各侧的开挖深度；（2）重点关注地下室外墙与场地红线的相对位置关系，以确定有无放坡空间的可能；（3）阅读地质勘察报告，掌握整个场地大致地质分布情况，重点关注有无砂（砾）层、软弱土层及基岩深度，若有砂（砾）层、软弱土层等，查看其土层描述及标贯击数情况，初步掌握其岩土力学性质。

（4）根据管线资料，了解管线分布情况，尤其分布在1.5~2.0倍坑深范围内的管线分布情况。

2、踏勘现场踏勘现场是进行基坑工程设计很重要的一步现场工作，很多年轻的同志不以为然，认为坐在办公室看场地地形图就可以了，其实这是错误的。

只有亲自踏勘现场，才能充分了解现场情况，做到了然于胸，在后面确定支护设计方案时才能抓住重点，做到有的放矢。

那么踏勘现场时要注意哪些方面呢：（1）前面通过资料收集已初步掌握场地红线的与地下室外墙的距离管线，踏勘现场时应重点关注，现场确认有无放坡的可能以及放坡的大概坡率及空间。

（2）沿着场地红线察看一周，看周边建（构）筑物的情况以及与红线的大致位置关系，增加感性认识，察看时应重点关注周边建（构）筑物的结构形式（是框架结构还是砖砌结构、楼层高度）、建筑物墙体有无旧裂缝、建筑物现在的使用情况及周边地面有无裂缝、下沉等现象，同时察看周边地下管线情况，看看还有没有其它遗漏的重要管线，有的话应及时通知业主进行补测。

理正深基坑使用说明打开理正点击小对话窗口中的增按钮，出现新增项目选用模板，如下图选择排桩支护设计项，然后确认显示如下：说甲隼畴垣宀计L4然后开始数据输入：(可根据软件提示进行填写)基坑等级和基坑侧壁重要性系数可查下图a^*i-B ±.E^.⅛更Ia 总卫丹力计■?TiS<≡K≡tMF15⅛Stt> J⅛J ∣J⅛-MSttMEiaSI≡^>il∣QLB≡tIβ⅛H⅛)io ωoKHif≡⅛)IQOT¾ET⅛B⅛)Q m柱直fi⅛)0.9DC«M£b)I.CTC 30ff⅛MUΞ¾QO扶・⅛Sħ⅞WΛ,T⅛衍"2)%严痒式3.1.3基坑支护结构设计应根据表3・L 3选用相应的侧壁安全等级及重要性系数。

注■有特殊耍求的建放基坑侧壁安全等级町m⅛具体悄况另存扁定•嵌固深度可先不填写，等所有数据结束后再来放坡信息超载信息若有作用深度，作用宽度，距坑边距就用第二个。

土层信息内侧降水最终深度和外侧水位深度 2项数值一般是相同(无隔水的情况下)，经验数值为基坑深度加深1.5米土层数根据实际填写，其他项一般不变这个表根据勘察报告填写，厚度用相关孔该层平均值，与锚固体摩擦阻力可查软件中的表，宜取小 值。

水土一项中土用合算，砂、砾用分算。

计算m 值可根据软件提供的公式计算，如图：超载4种类型坡度系数为放坡高宽比I I I用口 求m 值 '≤'基坑底面位移量估计值亦10 mmm-丄(Q2φa-φ+c) a要计算m 值的土层为："⅝ιmnm ∣rt ι≡∣"∣Ri ι≡ιr ι∣!≡rwι「所有土层I土层参数值取值： 林水上 厂水下确定基坑底面位移量估计值经验选10mm ,也可以根据实际选小。

点确定前注意区分水上水下。

3上图中画红圈的不用填写预加力可选择 50-100 ,锚固体直径有150，160的(用哪个不晓得怎么选) 锚固力调整系数和材料抗力调整系数都是1.00不用改。

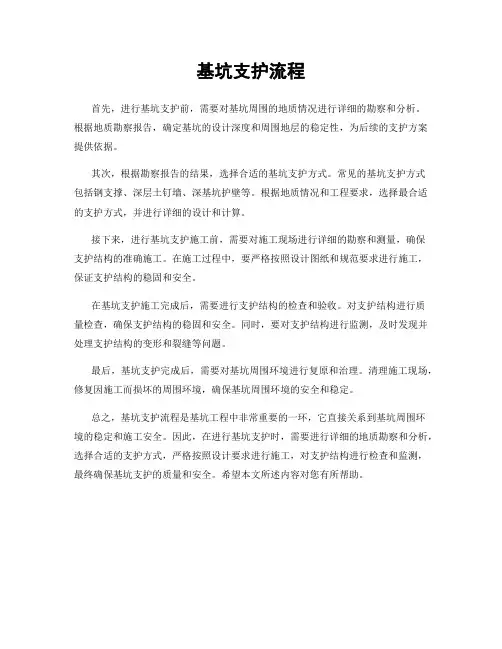

基坑支护流程
首先，进行基坑支护前，需要对基坑周围的地质情况进行详细的勘察和分析。

根据地质勘察报告，确定基坑的设计深度和周围地层的稳定性，为后续的支护方案提供依据。

其次，根据勘察报告的结果，选择合适的基坑支护方式。

常见的基坑支护方式
包括钢支撑、深层土钉墙、深基坑护壁等。

根据地质情况和工程要求，选择最合适的支护方式，并进行详细的设计和计算。

接下来，进行基坑支护施工前，需要对施工现场进行详细的勘察和测量，确保
支护结构的准确施工。

在施工过程中，要严格按照设计图纸和规范要求进行施工，保证支护结构的稳固和安全。

在基坑支护施工完成后，需要进行支护结构的检查和验收。

对支护结构进行质
量检查，确保支护结构的稳固和安全。

同时，要对支护结构进行监测，及时发现并处理支护结构的变形和裂缝等问题。

最后，基坑支护完成后，需要对基坑周围环境进行复原和治理。

清理施工现场，修复因施工而损坏的周围环境，确保基坑周围环境的安全和稳定。

总之，基坑支护流程是基坑工程中非常重要的一环，它直接关系到基坑周围环
境的稳定和施工安全。

因此，在进行基坑支护时，需要进行详细的地质勘察和分析，选择合适的支护方式，严格按照设计要求进行施工，对支护结构进行检查和监测，最终确保基坑支护的质量和安全。

希望本文所述内容对您有所帮助。

理正深基坑使用说明打开理正选择右侧的单元计算按钮，然后出现下边界面点击小对话窗口中的增按钮，出现新增项目选用模板，如下图选择排桩支护设计一项，然后确认显示如下：然后开始数据输入：（可根据软件提示进行填写）基坑等级和基坑侧壁重要性系数可查下图基坑侧壁岩土体性质基坑深度（m）复杂中等简单软土h＞10 6＜h≤10 h≤6非软土h＞14 10＜h≤14 h≤10岩体h＞18 12＜h≤18 h≤12嵌固深度可先不填写，等所有数据结束后再来桩间距是两桩之间间隔最多0.6m，如图：混凝土强度等级的选择，不明0.60m放坡信息坡度系数为放坡高宽比超载信息超载4种类型前2个均布荷载常用，后两个属于偏心荷载（不晓得什么情况用）若有作用深度，作用宽度，距坑边距就用第二个。

土层信息内侧降水最终深度和外侧水位深度2项数值一般是相同（无隔水的情况下），经验数值为基坑深度加深1.5米土层数根据实际填写，其他项一般不变这个表根据勘察报告填写，厚度用相关孔该层平均值，与锚固体摩擦阻力可查软件中的表，宜取小值。

水土一项中土用合算，砂、砾用分算。

计算m值可根据软件提供的公式计算，如图：基坑底面位移量估计值经验选10mm，也可以根据实际选小。

点确定前注意区分水上水下。

支锚信息上图中画红圈的不用填写预加力可选择50-100，锚固体直径有150，160的（用哪个不晓得怎么选）锚固力调整系数和材料抗力调整系数都是1.00不用改。

其它项为自己设计。

来个规范建筑基坑支护技术规程JGJ 120-991.锚杆上下排垂直间距不宜小于2.0m，水平间距不宜小于1.5m；2.锚杆锚固体上覆土层厚度不宜小于4.0m3.锚杆倾角宜为15°～25°，且不应大于45°下边是网上查来的预应力锚索布置经验：①土层锚索上下排间距不宜小于2.5m，水平不宜小于2.0m；岩层锚索间距宜采用3～6m；②锚索自由段伸入滑动面或潜在滑动面以外的长度不小于1m，自由锻长度不应小于4～5m；③锚固体上覆岩土体厚度不应小于5.0m，锚固段长度不应小于4.0m。

理正深基坑单元计算内撑
理正深基坑软件可以进行单元计算，对于内支撑的设置，需要进行以下步骤：
1.打开理正深基坑7.0软件，选择存储目录。

2.对内支撑进行单元计算。

3.根据单元剖面计算参数修改下图中的参数。

4.打开网线布置，在CAD中进行内支撑平面图的绘制，并另存支撑
轴线的格式为dxf。

5.打开支护布置，根据实际工程各剖面数据修改参数。

增加支护形
式→定义分区数据→修改分区地面高程→指定分区数据（显示分区号，显示支护方向），保存。

按照以上步骤操作后，就可以完成理正深基坑软件的内支撑单元计算了。

理正深基坑使用说明打开理正选择右侧的单元计算按钮，然后出现下边界面点击小对话窗口中的增按钮，出现新增项目选用模板，如下图选择排桩支护设计一项，然后确认显示如下：然后开始数据输入：（可根据软件提示进行填写）基坑等级和基坑侧壁重要性系数可查下图基坑侧壁岩土体性质基坑深度（m）复杂中等简单软土h＞10 6＜h≤10 h≤6非软土h＞14 10＜h≤14 h≤10岩体h＞18 12＜h≤18 h≤12嵌固深度可先不填写，等所有数据结束后再来桩间距是两桩之间间隔最多0.6m，如图：混凝土强度等级的选择，不明0.60m放坡信息坡度系数为放坡高宽比超载信息超载4种类型前2个均布荷载常用，后两个属于偏心荷载（不晓得什么情况用）若有作用深度，作用宽度，距坑边距就用第二个。

土层信息内侧降水最终深度和外侧水位深度2项数值一般是相同（无隔水的情况下），经验数值为基坑深度加深1.5米土层数根据实际填写，其他项一般不变这个表根据勘察报告填写，厚度用相关孔该层平均值，与锚固体摩擦阻力可查软件中的表，宜取小值。

水土一项中土用合算，砂、砾用分算。

计算m值可根据软件提供的公式计算，如图：基坑底面位移量估计值经验选10mm，也可以根据实际选小。

点确定前注意区分水上水下。

支锚信息上图中画红圈的不用填写预加力可选择50-100，锚固体直径有150，160的（用哪个不晓得怎么选）锚固力调整系数和材料抗力调整系数都是1.00不用改。

其它项为自己设计。

来个规范建筑基坑支护技术规程JGJ 120-991.锚杆上下排垂直间距不宜小于2.0m，水平间距不宜小于1.5m；2.锚杆锚固体上覆土层厚度不宜小于4.0m3.锚杆倾角宜为15°～25°，且不应大于45°下边是网上查来的预应力锚索布置经验：①土层锚索上下排间距不宜小于2.5m，水平不宜小于2.0m；岩层锚索间距宜采用3～6m；②锚索自由段伸入滑动面或潜在滑动面以外的长度不小于1m，自由锻长度不应小于4～5m；③锚固体上覆岩土体厚度不应小于5.0m，锚固段长度不应小于4.0m。

理正深基坑使用说明理正深基坑使用说明打开理正理正廉基坑支护菇构设计號件F临珊控制旳能辅勛帝助工伍齬径.I: I 理正练单元计算^1 1— ^-1 i fJ J . TVj ——整体计算方案数：1当前方案：1 (\肥-1\采用內支撑的方案》退 出方案选择FWiS选择右侧的单 元计算 钮，然后出现下边界面点击小对话窗口中的增按钮，出现新增项目选用模 板，如下图选择排桩支护设计一项，然后确显示如下:V2JE 祥戛Ut 支护设忡?匸畔~琛蔓宛支护iJb*Q 宙 天 民 爭 退出 遗工程放大编小平坯□阀坑芟护1O ◎ ◎]ui 探基坑支护设计i[&spw u(iin.[MTi 、 増刑算1计舁商图T基坑侧基坑深度（m ）然后开始数据输入：（可根据软件提示进行填写） 基坑等级和基坑侧壁重要性系数可查下图3,1.3基坑支护结构设计应根据表3・L 3选用相应的侧壁安全等级及重要性系数召基坑侧空安全等级及重雯连系数表3.L3安仝簣液破坏后杲yo一簸 支护结构破坏、L 体失稳或过大变腿对基坑周边环境及 地下结构牖1影响很严重L10二级支护结构蔽坏•土体失稳或过大变形对基坑周边环境及 地下结构施工影响一般LOO三级 支护结构破坏■上体失梯或过:丈变形对基坑周边环境廉 地下结构醐工彫响不严亜0.90注■有特殊耍求的建效基坑侧壁安全等级可根据具休情况另行确定.基坑工程复杂程度等级（ 建筑地基基础技术规范 ）円力计■方注曙■議I.Mi.o eno锻*题卸 1QOTo mQ.aaa*M£h)I.KW C30R?®tEKQ 0#9.^]闻性肄"）KBb ：iAhf-V> .. ..嵌固深度可先不填写，等所有数据结束后再来桩间距是两桩之间间隔最多0.6m,如图：混凝土强度等级的选择，不明宽比 超载信息超载4种类型 前2个均布荷载常用，后两个属于偏心荷载(不晓得 什么情况用)若有作用深度，作用宽度，距坑边距就用第二个 土层信息 内侧降水最终深度和外侧水位深度2项数值一般是相同(无隔水的情况下)，经验数值为基坑深度加深1.5米土层数根据实际填写，其他项一般不变这个表根据勘察报告填写，厚度用相关孔该层平均值，与锚固体摩擦阻力可查软件中的表，宜取小值水土一项中土用合算，砂、砾用分算。

理正深基坑最的手把手叫你设计基坑支护的教程基坑支护设计手把手教程第一步：基坑支护设计前准备工作在开始设计基坑支护之前，需要进行以下准备工作：1.准备基坑资料：收集基坑位置、尺寸、土质及地下水位等相关信息。

2.土质调查：对基坑周边土质进行勘探，了解不同土层的性质和稳定性。

3.地下水位调查：通过测井等方法获取地下水位，并评估对基坑施工的影响。

4.确定荷载：分析并确定基坑周边的荷载情况，包括土压力、地震荷载等。

第二步：基坑支护形式的选择基坑支护形式的选择通常有梁板桩、垂直支撑和构筑物支撑等多种形式，根据具体情况选择最适合的支护形式。

1.梁板桩支护：适用于较深且土壤稳定性较好的基坑，可以采用梁板桩形成围护墙来支护挖土，保持挖土面的稳定。

2.垂直支撑支护：适用于浅基坑或土壤稳定性较差的基坑，可以采用垂直支撑体系，如钢支撑和混凝土支撑等，来支持挖土的侧面。

3.构筑物支护：适用于需要同时进行建设和基坑支护的情况，如挡土墙、钢结构支撑和混凝土面板等构筑物。

第三步：基坑支护设计根据基坑资料和支护形式的选择，进行具体的基坑支护设计。

1.挂墙设计：对于梁板桩支护形式，需要进行挂墙设计，包括挂板预制和挂板施工等。

2.土压力计算：对于各种支护形式，需要计算土体的荷载和土压力，确定支撑材料和尺寸。

3.支护材料选择：根据土压力计算结果和实际工程要求，选择适合的支撑材料，如预制钢板、钢管和木质支撑等。

4.连接方式设计：对于支撑材料之间的连接，如挂板和支撑材料之间的连接，需要进行设计，并选择适当的连接方式，如焊接和螺栓连接等。

第四步：基坑支护施工基坑支护设计完成后，需要进行具体的施工工作。

1.挖土：根据设计要求，按照支护计划进行挖土工作，确保挖土面的稳定性。

2.安装支撑：根据支护设计，安装预制的挂板和支撑材料，保证基坑的稳定性。

3.进一步处理：根据土质条件和地下水位等情况，可能需要进行其他处理，如加固支护材料和加装临时支撑等。

4.监测：在施工过程中，需要进行基坑支护的监测，如地下水位监测和支护结构变形监测等，及时调整和处理问题。
