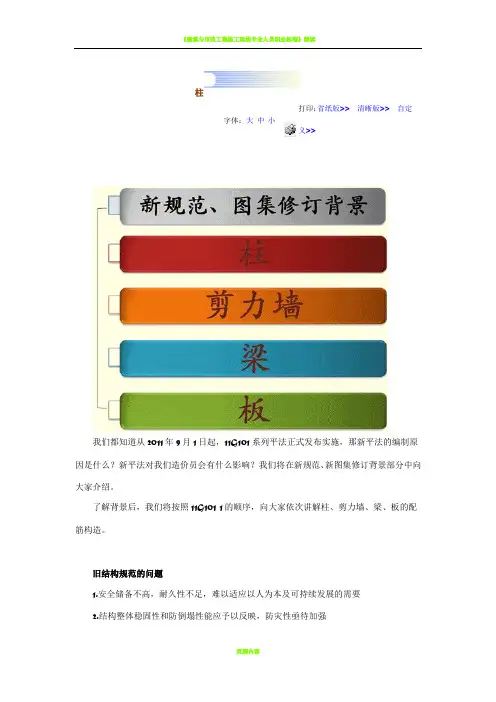

柱打印:省纸版>>清晰版>>自定字体:大中小义>>我们都知道从2011年9月1日起,11G101系列平法正式发布实施,那新平法的编制原因是什么?新平法对我们造价员会有什么影响?我们将在新规范、新图集修订背景部分中向大家介绍。
了解背景后,我们将按照11G101-1的顺序,向大家依次讲解柱、剪力墙、梁、板的配筋构造。
旧结构规范的问题1.安全储备不高,耐久性不足,难以适应以人为本及可持续发展的需要2.结构整体稳固性和防倒塌性能应予以反映,防灾性亟待加强3.对真正影响安全的结构方案和内力分析重视不够,而截面配筋计算的内容比较繁琐4.构件抗震、复合抗力、裂缝控制、装备叠合、预应力结构抗震等设计方法有待完善5.各行业规范的协调趋同缓慢,统一的土木工程混凝土结构规范有待形式6.只对规范负责而不对工程负责,快速设计急功近力,水平不高,质量存疑7.规范管理体制有待改进,垃圾专利及广告性标准对科技创新及规范应用的影响8.材料强度偏低,结构截面及自重偏大,配筋过多的局面亟待改变9.多轴应力的约束混凝土潜力开发、配箍形式及钢筋连接、锚固改进及应用滞后现在,我们首先学习新规范、图集修订背景。
我们都知道建筑抗震设计规范是2001年发布,混凝土结构设计规范和高层建筑混凝土结构技术规程是02年发布的,规范从发布至今已经使用了近10年,随着科学技术的进步,发现规范中存在不少的问题,例如材料强度偏低,配筋偏大。
新技术应用滞后,像多轴应力约束混凝土、配箍形式、钢筋连接、机械锚固等新技术老规范没有体现。
很多设计方法也有待改善。
另一个方面,大家都知道我国是地震多发国家,唐山地震后我们国家订立了“小震不坏,中震可修,大震不倒”的抗震设防目标,但是2008年的汶川地震和2010年的玉树地震,都超过了当地的设防烈度,造成了人员和财产的重大损失。
因此在地震过后,住房和城乡建设部组织专家,对建筑和基础设施的破坏情况进行研讨,并着手开始修订一系列规范。
混凝土结构施工图平面整体表示方法(简称平法)是把结构构件的尺寸和钢筋等,按照平面整体表示方法制图规则,整体直接表达在各类构件的结构平面布置图上,再与标准构造详图相配合,即构成一套完整的结构施工图的方法。
一、结构施工图的识读方法及步骤结构施工图包括结构设计总说明、结构平面图和构件详图。
1.基础施工图的识读步骤1)看图名、比例。
图名常用1—1断面、2—2断面……或用基础代号表示。
读图时先用基础详图的名字(1—1或2—2等)去对应基础平面的位置,了解这是哪一道基础上的断面;2)看基础断面图中轴线及其编号。
如果该基础断面适用于多道基础的断面,则轴线的圆圈内可不予编号;3)看基础断面各部分详细尺寸和室内外底面、基础底面的标高。
如基础厚度、大放脚的尺寸、基础的底宽尺寸以及它们与轴线的相对位置尺寸。
从基础底面标高可了解基础的埋置深度;4)看基础断面图中基础梁的高、宽或标高及配筋;5)看施工说明等。
了解对基础的施工要求。
2.柱平法施工图的识读步骤1)查看图名、比例;2)校核轴线编号及其间距尺寸,要求必须与建筑平面图、基础平面图保持一致;3)与建筑图配合,明确各柱的编号、数量及位置;4)阅读结构设计总说明或有关说明,明确柱的混凝土强度等级;5)根据各柱的编号,查阅图中截面标注或柱表,明确柱的标高、截面尺寸和配筋情况。
再根据抗震等级、设计要求和标准构造详图,确定纵向钢筋和箍筋的构造要求(如纵向钢筋连接的方式、位置和搭接长度、弯折要求、柱头锚固要求、箍筋加密区的范围)。
3.剪力墙平法施工图的识读步骤1)查看图名、比例;2)首先校核轴线编号及其间距尺寸,要求必须与建筑图、基础平面图保持一致;3)与建筑图配合,明确各段剪力墙的暗柱和端柱的编号、数量及位置、墙身的编号和长度、洞口的定位尺寸;4)阅读结构设计总说明或有关说明,明确剪力墙的混凝土强度等级;5)所有洞口的上方必须设置连梁,如剪力墙洞口编号,连梁的编号应与剪力墙洞口编号相对应。
混凝土结构工程施工图平面整体表示方法在框架梁中,取消了原来纵向钢筋中的弯起钢筋,增加了加密箍筋,增加了文字注解,配合具有通用标准构造详图,减少钢筋的结构立面图及其截面图,提高了效率。
平面整体表示方法制图规则,可以用在钢筋混凝土结构的各种构件中,有“集中标注”和“原位标注”两种表示方式。
梁的平面注写包括集中标注与原位标注集中标注表达梁的通用数值原位标注表达梁的特殊数值。
当集中标注中的某项数值不适用于梁的某部位时,则将该项数值原位标注,施工中,原位标注优先于集中标注。
集中标注:1、梁编号。
2、梁截面尺寸。
3、箍筋:钢筋级别、直径、加密区及非加密区、肢数。
4、梁上下通长筋和架立筋。
5、梁侧面纵筋:构造腰筋及抗扭腰筋。
6、梁顶面标高高差(选注)。
梁钢筋的标注方法原位标注内容包括梁支座上部纵筋(该部位含通长筋在内所有纵筋)、梁下部纵筋、附加箍筋或吊筋、集中标注不适合于某跨时标注的数值。
原位标注:1、梁支座上、下部纵筋。
2、吊筋、附加箍筋。
根据平法制图的规则计算梁中主筋的结构尺寸在图中标注的KL1框架梁的上边缘引出一条铅垂线。
在这条铅垂线的右侧标注有几行字:第一行KLI 框架梁)梁的截面尺寸为300mmx500mm。
通常第二行∮6@100/200(2)表示箍筋采用直径为6mm的HPB235级钢筋,加密箍筋间距为100mmm,非加密箍距为200mm,通长区箍筋均为双肢箍。
第三行2∮16表示采用两根直径为16mm的HRB335级梁的通长筋。
通长筋是沿梁的全长布置的。
梁的左、右两端上方所标标注的4∮16,里边包括了2∮16通长筋。
剩下的2∮16是两段直角形筋和2∮16通长筋,是承受梁端部的负弯矩的。
梁下部中间的4∮16是承受梁中下部的正弯矩的(抗拉作用),钢筋贯通全梁。
如图铅垂线及其右侧注的几行字就是“集中标注”。
假设给出的框架结构F三级抗震设防,混凝土的强度等级采用C30。
柱距为6000mm,柱宽400mm,査《三、四级抗震等级楼层框架梁KL 》部分。

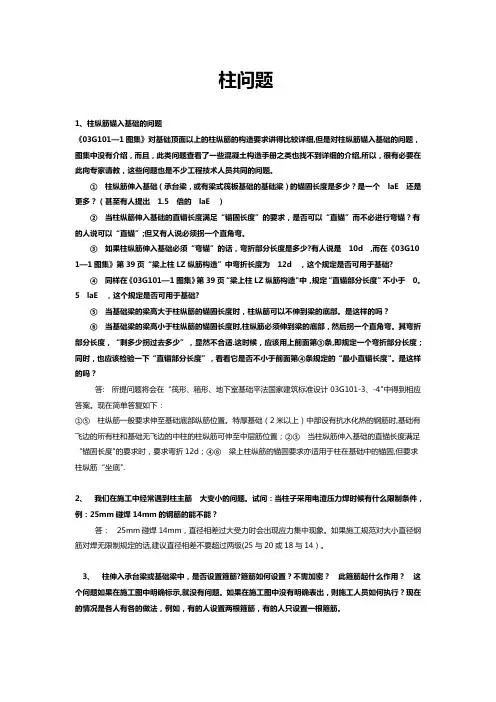

柱问题1、柱纵筋锚入基础的问题《03G101—1图集》对基础顶面以上的柱纵筋的构造要求讲得比较详细,但是对柱纵筋锚入基础的问题,图集中没有介绍,而且,此类问题查看了一些混凝土构造手册之类也找不到详细的介绍,所以,很有必要在此向专家请教,这些问题也是不少工程技术人员共同的问题。
①柱纵筋伸入基础(承台梁,或有梁式筏板基础的基础梁)的锚固长度是多少?是一个laE还是更多?(甚至有人提出 1.5倍的laE)②当柱纵筋伸入基础的直锚长度满足“锚固长度”的要求,是否可以“直锚”而不必进行弯锚?有的人说可以“直锚”;但又有人说必须拐一个直角弯。
③如果柱纵筋伸入基础必须“弯锚”的话,弯折部分长度是多少?有人说是10d,而在《03G10 1—1图集》第39页“梁上柱LZ纵筋构造”中弯折长度为12d,这个规定是否可用于基础?④同样在《03G101—1图集》第39页“梁上柱LZ纵筋构造"中,规定“直锚部分长度”不小于0。
5laE,这个规定是否可用于基础?⑤当基础梁的梁高大于柱纵筋的锚固长度时,柱纵筋可以不伸到梁的底部。
是这样的吗?⑥当基础梁的梁高小于柱纵筋的锚固长度时,柱纵筋必须伸到梁的底部,然后拐一个直角弯。
其弯折部分长度,“剩多少拐过去多少”,显然不合适.这时候,应该用上前面第③条,即规定一个弯折部分长度;同时,也应该检验一下“直锚部分长度”,看看它是否不小于前面第④条规定的“最小直锚长度"。
是这样的吗?答:所提问题将会在“筏形、箱形、地下室基础平法国家建筑标准设计03G101-3、-4"中得到相应答案。
现在简单答复如下:①⑤柱纵筋一般要求伸至基础底部纵筋位置。
特厚基础(2米以上)中部设有抗水化热的钢筋时,基础有飞边的所有柱和基础无飞边的中柱的柱纵筋可伸至中层筋位置;②③当柱纵筋伸入基础的直锚长度满足“锚固长度"的要求时,要求弯折12d;④⑥梁上柱纵筋的锚固要求亦适用于柱在基础中的锚固,但要求柱纵筋“坐底".2、我们在施工中经常遇到柱主筋大变小的问题。
混凝土结构施工图平面整体表示方法(简称平法)是把结构构件的尺寸和钢筋等,按照平面整体表示方法制图规则,整体直接表达在各类构件的结构平面布置图上,再与标准构造详图相配合,即构成一套完整的结构施工图的方法。
一、结构施工图的识读方法及步骤结构施工图包括结构设计总说明、结构平面图和构件详图。
1.基础施工图的识读步骤1)看图名、比例。
图名常用1—1断面、2—2断面……或用基础代号表示。
读图时先用基础详图的名字(1—1或2—2等)去对应基础平面的位置,了解这是哪一道基础上的断面;2)看基础断面图中轴线及其编号。
如果该基础断面适用于多道基础的断面,则轴线的圆圈内可不予编号;3)看基础断面各部分详细尺寸和室内外底面、基础底面的标高。
如基础厚度、大放脚的尺寸、基础的底宽尺寸以及它们与轴线的相对位置尺寸。
从基础底面标高可了解基础的埋置深度;4)看基础断面图中基础梁的高、宽或标高及配筋;5)看施工说明等。
了解对基础的施工要求。
2.柱平法施工图的识读步骤1)查看图名、比例;2)校核轴线编号及其间距尺寸,要求必须与建筑平面图、基础平面图保持一致;3)与建筑图配合,明确各柱的编号、数量及位置;4)阅读结构设计总说明或有关说明,明确柱的混凝土强度等级;5)根据各柱的编号,查阅图中截面标注或柱表,明确柱的标高、截面尺寸和配筋情况。
再根据抗震等级、设计要求和标准构造详图,确定纵向钢筋和箍筋的构造要求(如纵向钢筋连接的方式、位置和搭接长度、弯折要求、柱头锚固要求、箍筋加密区的范围)。
3.剪力墙平法施工图的识读步骤1)查看图名、比例;2)首先校核轴线编号及其间距尺寸,要求必须与建筑图、基础平面图保持一致;3)与建筑图配合,明确各段剪力墙的暗柱和端柱的编号、数量及位置、墙身的编号和长度、洞口的定位尺寸;4)阅读结构设计总说明或有关说明,明确剪力墙的混凝土强度等级;5)所有洞口的上方必须设置连梁,如剪力墙洞口编号,连梁的编号应与剪力墙洞口编号相对应。
混凝土结构施工图平面整体表示方法制图规
则和构造详图2篇
第一篇:混凝土结构施工图平面整体表示方法制图规则
和构造详图
一、引言
混凝土结构施工图平面整体表示方法是混凝土结构施工中非常重要的一步,它是将设计图纸上的信息转化为可以直接操作的施工图纸,是施工图纸的核心、基础和灵魂。
本文将探讨混凝土结构施工图平面整体表示方法制图规则和构造详图。
二、施工图平面整体表示方法
1. 总图
总图是施工图的第一张,它是描绘建筑物整体情况和结构构造的图件,也是施工图的基础,应表明建筑物的整体设计以及建筑物在所在场地上的布局情况和建筑高度等,应包括建筑物平面布置、竖向剖面、横向剖面、建筑地基、外部结构及建筑元素、屋面及水、电、气、热等设备。
2. 布置图
布置图是对总图中建筑物平面局部进行放大并描绘详细的图件,通常用于将建筑物实际布局情况表达出来。
它是结构施工图制作的第二张图。
3. 基础图
基础图是建筑物基础的平面分布和高差的具体表现,它是施工图制作的第三张图。
4. 墙板图与楼板图
墙板图与楼板图是对建筑物墙板和楼板的平面形态和布置构造等进行描述的图件。
5. 梁板图
梁板图是对建筑物主要梁、板的平面形态、布置情况、高差和节点的构造等进行描述的图件。
6. 支撑结构图
支撑结构图是对建筑物支撑结构的布置情况、形式、材料、尺寸、数量、节点构造以及拼装方式等进行描述的图件。
7. 钢筋图
钢筋图是对混凝土施工后钢筋(钢筋、排钢筋、筋板及钢筋位置)高度、开间、长度、钢筋工序和收头等进行描述的图件。
8. 储藏图
储藏图是将建筑材料、设备的储存和放置情况进行具体表现的图件。
三、制图规则
1. 符号简明
制图中所用符号应简练明了,尺寸应清晰、准确。
通常应选用标准符号,若无标准符号或不符合要求时则应自行规定符号,并在图样中加以说明。
2. 突出重点
施工图一般不需要说明的地方不必过多注释或图形表示,反而应着重标明重点或容易出现问题的结构部分或节点处理。
3. 比例统一
在施工图中应注意统一比例,以便建筑物各层的平面图与相应剖面及纵向结构图的比例大小一致。
4. 精度、设计变更及一致性
施工图的精度应按国家有关建筑设计和施工规范要求确定。
对
于设计变更后施工图的修改,应十分注意施工图与原设计图间的一致性,必要时应进行必要说明。
四、构造详图
构造详图是对混凝土结构进行具体表达和标注图样,它包括排版图案、标注、注释、符号、平面尺寸、高差、钢筋试验和设计参数等干线构造详细标注。
它是混凝土工程施工过程中的重要信息来源,是施工人员施工的主要指南。
1. 图件分类和发放
每种构造详图应按以下顺序编制,绘图人应掌握主要和细节构造并编排发放。
2. 符号及标准部件的表示
施工图中应表明符号的意义,应采用国家标准符号和说明。
3. 计量与绘制
每个构造详图在制图时都应认真测量并绘制,以保证施工的准确。
4. 尺寸标记
在绘制构造详图时应标注尺寸大小和高度等,并绘制所有的封孔标记,以便进行后续的施工操作。
5. 钢筋标定
表明所有的钢筋标定、混凝土强度等标记符号,并绘制所有的节点连接结构。
六、总结
混凝土结构施工图平面整体表示方法制图规则和构造详图的编制是混凝土结构施工的重要一步,准确地制作施工图可以为施工过程中的顺利进行打下良好的基础。
在编制施工图时,应注意实用性、精度和的正确性,并要求质量参差不齐的构造图设计师加强施工的施工作业。
