混凝土结构施工图平面整体表示方法制图规则和构造详图2篇第一篇：混凝土结构施工图平面整体表示方法制图规则和构造详图一、引言混凝土结构施工图平面整体表示方法是混凝土结构施工中非常重要的一步，它是将设计图纸上的信息转化为可以直接操作的施工图纸，是施工图纸的核心、基础和灵魂。
本文将探讨混凝土结构施工图平面整体表示方法制图规则和构造详图。
二、施工图平面整体表示方法1. 总图总图是施工图的第一张，它是描绘建筑物整体情况和结构构造的图件，也是施工图的基础，应表明建筑物的整体设计以及建筑物在所在场地上的布局情况和建筑高度等，应包括建筑物平面布置、竖向剖面、横向剖面、建筑地基、外部结构及建筑元素、屋面及水、电、气、热等设备。
2. 布置图布置图是对总图中建筑物平面局部进行放大并描绘详细的图件，通常用于将建筑物实际布局情况表达出来。
它是结构施工图制作的第二张图。
3. 基础图基础图是建筑物基础的平面分布和高差的具体表现，它是施工图制作的第三张图。
4. 墙板图与楼板图墙板图与楼板图是对建筑物墙板和楼板的平面形态和布置构造等进行描述的图件。
5. 梁板图梁板图是对建筑物主要梁、板的平面形态、布置情况、高差和节点的构造等进行描述的图件。
6. 支撑结构图支撑结构图是对建筑物支撑结构的布置情况、形式、材料、尺寸、数量、节点构造以及拼装方式等进行描述的图件。
7. 钢筋图钢筋图是对混凝土施工后钢筋（钢筋、排钢筋、筋板及钢筋位置）高度、开间、长度、钢筋工序和收头等进行描述的图件。
8. 储藏图储藏图是将建筑材料、设备的储存和放置情况进行具体表现的图件。
三、制图规则1. 符号简明制图中所用符号应简练明了，尺寸应清晰、准确。
通常应选用标准符号，若无标准符号或不符合要求时则应自行规定符号，并在图样中加以说明。
2. 突出重点施工图一般不需要说明的地方不必过多注释或图形表示，反而应着重标明重点或容易出现问题的结构部分或节点处理。
3. 比例统一在施工图中应注意统一比例，以便建筑物各层的平面图与相应剖面及纵向结构图的比例大小一致。
平法讲座########公司2014年7月目录第一部分基本概念 (1)第二部分柱平面表示法 (3)一、注写 (3)二、抗震KZ钢筋构造 (5)三、非抗震KZ钢筋构造 (8)四、柱钢筋制作安装质量通病 (9)第三部分梁平面表示法 (10)一、注写 (10)二、抗震KL、WKL纵向钢筋构造 (12)三、梁配筋构造 (15)四、非抗震KL同抗震KL的异同点 (16)五、梁钢筋制作安装质量通病 (16)第四部分剪力墙平面表示法 (17)一、墙柱 (17)二、墙身 (20)三、墙梁 (22)四、洞口平面表示法 (24)混凝土结构施工图平面整体表示方法制图规则和构造详图（03G101-1）基本概念第一部分基本概念1、接头百分率（1）排扎接头连接区段长度为1.3L，区段内接头面积百分率梁板墙不宜＞25%，柱不宜＞50%，确有必要增加时梁不应＞50%，其他构件可放宽。
（2）机械连接及焊接接头连接区段为35d（d为较大直径）且不小于500mm，凡接头中心点位于该区段内的接头均属于内一区段，区段内接头百分率，受拉区不宜＞50%，接头不宜设在抗震框架梁、柱端加密区。
直接承受动力荷载的不宜采用焊接接头。
2、HPB235钢筋：180°弯钩，内直径≥2.5d，平直段长度不应小于3d，箍筋弯钩内直径不小于受力钢筋，一般结构弯90°，平直部分不宜小于5d，抗震结构应为135°，平直部分不应小于10d且不应小于75。
3、抗震等级钢筋混凝土房屋根据烈度、设防类型、结构类型和房屋高度，场地类别采用不同的抗震等级并应符合相应计算和构造措施要求。
4、锚固长度L 1、L1E纵向受拉钢筋绑扎搭接长度l1E、l1纵向受拉钢筋搭接长度修正数注：当不同直径的钢筋搭接时，其l1E与l1值按较小的直径计算；在任何情况下l1不得小于300mm；式中ζ为搭接长度修正数。
基本概念混凝土结构施工图平面整体表示方法制图规则和构造详图（03G101-1）L a 、LaE纵向受拉筋抗震锚固长度LaE受拉钢筋的最水锚固长度La注：1、四级抗震等级L aE=L a；2、当弯锚时，有些部位的锚固长度为≥0.4L aE+15d，见各类构件的标准构造祥图。
柱问题1、柱纵筋锚入基础的问题《03G101—1图集》对基础顶面以上的柱纵筋的构造要求讲得比较详细,但是对柱纵筋锚入基础的问题，图集中没有介绍，而且，此类问题查看了一些混凝土构造手册之类也找不到详细的介绍,所以，很有必要在此向专家请教，这些问题也是不少工程技术人员共同的问题。
①柱纵筋伸入基础（承台梁，或有梁式筏板基础的基础梁）的锚固长度是多少？是一个laE还是更多？（甚至有人提出 1.5倍的laE）②当柱纵筋伸入基础的直锚长度满足“锚固长度”的要求，是否可以“直锚”而不必进行弯锚？有的人说可以“直锚”;但又有人说必须拐一个直角弯。
③如果柱纵筋伸入基础必须“弯锚”的话，弯折部分长度是多少?有人说是10d,而在《03G10 1—1图集》第39页“梁上柱LZ纵筋构造”中弯折长度为12d，这个规定是否可用于基础?④同样在《03G101—1图集》第39页“梁上柱LZ纵筋构造"中，规定“直锚部分长度”不小于0。
5laE，这个规定是否可用于基础?⑤当基础梁的梁高大于柱纵筋的锚固长度时，柱纵筋可以不伸到梁的底部。
是这样的吗？⑥当基础梁的梁高小于柱纵筋的锚固长度时,柱纵筋必须伸到梁的底部，然后拐一个直角弯。
其弯折部分长度，“剩多少拐过去多少”，显然不合适.这时候，应该用上前面第③条,即规定一个弯折部分长度；同时，也应该检验一下“直锚部分长度”，看看它是否不小于前面第④条规定的“最小直锚长度"。
是这样的吗？答:所提问题将会在“筏形、箱形、地下室基础平法国家建筑标准设计03G101-3、-4"中得到相应答案。
现在简单答复如下：①⑤柱纵筋一般要求伸至基础底部纵筋位置。
特厚基础（2米以上）中部设有抗水化热的钢筋时,基础有飞边的所有柱和基础无飞边的中柱的柱纵筋可伸至中层筋位置；②③当柱纵筋伸入基础的直锚长度满足“锚固长度"的要求时，要求弯折12d；④⑥梁上柱纵筋的锚固要求亦适用于柱在基础中的锚固,但要求柱纵筋“坐底".2、我们在施工中经常遇到柱主筋大变小的问题。

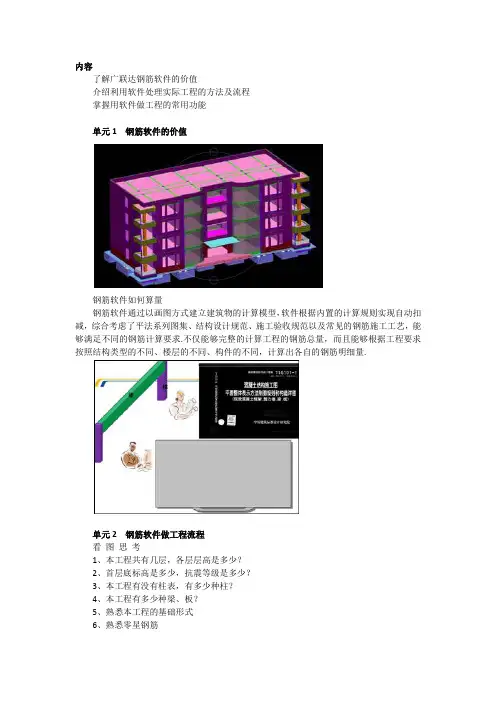

内容了解广联达钢筋软件的价值介绍利用软件处理实际工程的方法及流程掌握用软件做工程的常用功能单元1钢筋软件的价值钢筋软件如何算量钢筋软件通过以画图方式建立建筑物的计算模型，软件根据内置的计算规则实现自动扣减，综合考虑了平法系列图集、结构设计规范、施工验收规范以及常见的钢筋施工工艺，能够满足不同的钢筋计算要求.不仅能够完整的计算工程的钢筋总量，而且能够根据工程要求按照结构类型的不同、楼层的不同、构件的不同，计算出各自的钢筋明细量.单元2钢筋软件做工程流程看图思考1、本工程共有几层，各层层高是多少？2、首层底标高是多少，抗震等级是多少？3、本工程有没有柱表，有多少种柱？4、本工程有多少种梁、板？5、熟悉本工程的基础形式6、熟悉零星钢筋GGJ2009-新建工程讲解内容：新建工程时需要注意的内容。
保证客户可以了解如何新建工程。
（先讲PPT/再操作软件）新建工程有六步，（配合动画）第一步工程名称、第二步工程信息，第三步编制信息，第四步比重信息、第五步弯钩信息、第六步完成。
我们在新建工程过程中只需要把刚才识图中得到的工程名称、抗震等级填写到相应位置即可.剩下的3个等会在新建楼层中填写.新建工程中的其他内容如比重、弯钩等一般不用修改，默认即可.新建工程-新建楼层新建楼层1、插入普通楼层(女儿墙单独列为一层）2、基础层层高的含义无地下室：从基础底面到首层结构地面有地下室：从基础底面到地下室结构地面讲解内容：新建楼层时需要注意的内容，保证客户可以了解如何新建楼层；基础层层高的含义,无地下室：从基础底面到首层结构地面;有地下室：从基础底面到地下室结构地面下面我们学习新建楼层，其他楼层的的建立方法：鼠标放在首层点击插入楼层插入的就是地上部分放在基础层点插入楼层,插入的就是地下室，插入两层地下室层，再说明我们这个工程是没有地下室的,在讲解怎么删除2、基础层层高的含义无地下室:从基础底面到+—0的高度为基础层层高先看基础底面高度在P17页，基础底标高为-1.8，不含垫层，首层地面高度,咱们现在做钢筋用结构标高,结构标高是多少，大家把图纸翻到P19页右下角表格结构标高为—0。
柱打印：省纸版>>清晰版>>自定字体：大中小义>>我们都知道从2011年9月1日起，11G101系列平法正式发布实施，那新平法的编制原因是什么？新平法对我们造价员会有什么影响？我们将在新规范、新图集修订背景部分中向大家介绍。
了解背景后，我们将按照11G101-1的顺序，向大家依次讲解柱、剪力墙、梁、板的配筋构造。
旧结构规范的问题1.安全储备不高，耐久性不足，难以适应以人为本及可持续发展的需要2.结构整体稳固性和防倒塌性能应予以反映，防灾性亟待加强3.对真正影响安全的结构方案和内力分析重视不够，而截面配筋计算的内容比较繁琐4.构件抗震、复合抗力、裂缝控制、装备叠合、预应力结构抗震等设计方法有待完善5.各行业规范的协调趋同缓慢，统一的土木工程混凝土结构规范有待形式6.只对规范负责而不对工程负责，快速设计急功近力，水平不高，质量存疑7.规范管理体制有待改进，垃圾专利及广告性标准对科技创新及规范应用的影响8.材料强度偏低，结构截面及自重偏大，配筋过多的局面亟待改变9.多轴应力的约束混凝土潜力开发、配箍形式及钢筋连接、锚固改进及应用滞后现在，我们首先学习新规范、图集修订背景。
我们都知道建筑抗震设计规范是2001年发布，混凝土结构设计规范和高层建筑混凝土结构技术规程是02年发布的，规范从发布至今已经使用了近10年，随着科学技术的进步，发现规范中存在不少的问题，例如材料强度偏低，配筋偏大。
新技术应用滞后，像多轴应力约束混凝土、配箍形式、钢筋连接、机械锚固等新技术老规范没有体现。
很多设计方法也有待改善。
另一个方面，大家都知道我国是地震多发国家，唐山地震后我们国家订立了“小震不坏，中震可修，大震不倒”的抗震设防目标，但是2008年的汶川地震和2010年的玉树地震，都超过了当地的设防烈度，造成了人员和财产的重大损失。
因此在地震过后，住房和城乡建设部组织专家，对建筑和基础设施的破坏情况进行研讨，并着手开始修订一系列规范。
地震的影响新规范修订的目的1.适当提高安全水平与抗御灾害的能力，保障人民生命、财产的安全；2.强调了结构的耐久性，克服短期行为，落实可持续发展的基本国策；3.材料的高强-高性能化，提高利用效率，落实节能、减排、环保；4.加强与相关标准的协调、衔接，方便应用；5.反映近年科研成果及工作经验，促进建筑技术发展以及产业化进程；6.参考相关标准的规定，协调、促进各行业规范的统一；逐步与国际接轨这次新规范修订，一方面要提高建筑物的的安全性，保障人身和财产安全。
另一方面，加强结构耐久性和使用年限，同时在新规范中建议使用高强度、高性能的材料，比如500MPa钢筋，以响应国家节能减排的号召；新规范的修订，还参考了国内外的新技术，实现逐步与国际接轨。
新规范发布中华人民共和国住房和城乡建设部公告第609号关于发布国家标准《建筑抗震设计规范》的公告现批准《建筑抗震设计规范》为国家标准，编号为GB50011-2010，自2010年12月1日起实施，其中，第1.0.2、1.0.4、3.1.1、3.3.2、3.4.1、3.5.2、3.7.1、3.7.4、3.9.1、3.9.2、3.9.6、4.1.6、4.1.8、4.1.9、4.2.2、4.3.2、4.4.5、5.1.1、5.1.3、5.1.4、5.1.6、5.2.5、5.4.1、5.4.2、5.4.3、6.1.2、6.3.3、6.3.7、6.4.3、7.1.2、7.1.5、7.1.8、7.2.4、7.2.6、7.3.1、7.3.3、7.3.5、7.3.6、7.3.8、7.4.1、7.4.4、7.5.7、7.5.8、8.1.3、8.3.1、8.3.6、8.4.1、8.5.1、10.1.3、10.1.12、10.1.15、12.1.5、12.2.1、12.2.9条为强制性条文，必须严格执行，原《建筑抗震设计规范》GB50011-2001同时废止。
本规范由我部标准定额研究所组织中国建筑工业出版社出版发行。
中华人民共和国住房和城乡建设部2010年5月31日现批准《建筑抗震设计规范》为国家标准，编号为GB50011-2010，自2010年12月1日起实施12.2.9条为强制性条文，必须严格执行，原《建筑抗震设计规范》GB50011-2001同时废止中华人民共和国住房和城乡建设部公告第743号关于发布国家标准《混凝土结构设计规范》的公告现批准《混凝土结构设计规范》为国家标准，编号为GB50010-2010，自2011年7月1日起实施。
其中，第3.1.7、3.3.2、4.1.3、4.1.4、4.2.3、8.5.1、10.1.1、11.1.3、11.2.3、11.3.1、11.3.6、11.4.12、11.7.14条为强制性条文，必须严格执行，原《混凝土结构设计规范》GB50010-2002同时废止。
本规范由我部标准定额研究所组织中国建筑工业出版社出版发行。
中华人民共和国住房和城乡建设部2010年8月18日现批准《混凝土结构设计规范》为国家标准，编号为GB50010-2010，自2011年7月1日起实施。
原《混凝土结构设计规范》GB50010-2002同时废止。
中华人民共和国住房和城乡建设部公告第788号关于发布行业标准《高层建筑混凝土结构技术规程》的公告现批准《高层建筑混凝土结构技术规程》为行业标准，编号为JGJ3-2010，自2011年10月1日起实施。
其中，第3.8.1、3.9.1、3.9.3、3.9.4、4.2.2、4.3.1、4.3.2、4.3.12、4.3.16、5.4.4、5.6.1、5.6.2、5.6.3、5.6.4、6.1.6、6.3.2、6.4.3、7.2.17、8.1.5、8.2.1、9.2.3、9.3.7、10.1.2、10.2.7、10.2.10、10.2.19、10.3.3、10.4.4、10.5.2、10.5.6、11.1.4条为强制性条文，必须严格执行。
原行业标准《高层建筑混凝土结构结束规程》JGJ3-2002同时废止。
本规程由我部标准定额研究所组织中国建筑工业出版社出版发行。
中华人民共和国住房和城乡建设部2010年10月21日现批准《高层建筑混凝土结构技术规程》为行业标准，编号为JGJ3-2010，自2011年10月1日起实施。
原行业标准《高层建筑混凝土结构结束规程》JGJ3-2002同时废止。
刚才和大家一起简单了解了一下新规范的编制背景。
下面我们就一起来看一下常用的3大规范的发布时间，按照时间排序，最早发的新规范是建筑抗震设计规范GB50011-2010，从2010年12月1日开始执行，原来的规范2001同时废止。
2011年又出了大家抽钢筋用的相对多一些的混凝土结构设计规范GB50010-2010，从2011年7月1日开始执行，原来的规范2002同时废止。
另外《高层建筑混凝土结构技术规程》JGJ3-2010，自2011年10月1日起实施，原高规2002同时废止。
新图集发布关于批准《城市道路工程设计技术措施》及《外墙内保温建筑构造》等14项国家建筑标准设计的通知建质[2011]110号各省、自治区住房和城乡建设厅，直辖市建委（建交委）及有关部门，新疆声场建设兵团建设局，总后基建营房部工程局，国务院有关部门建设司：经审查，批准由中国建筑标准设计研究院等单位编制的《城市道路工程设计技术措施》和《外墙内保温建筑构造》等14项标准设计为国家建筑标准设计，自2011年9月1日起实施。
原《外墙内保温建筑构造》（03J122）、《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构）》（03G101-1）、《混凝土结构施工图平面整体表示方法制图规则和就诶够详图（现浇混凝土板式楼梯）》（03G101-2）、《混凝土结构施工图平图整体表示方法制图规则和构造详图（筏形基础）》（04G101-3）、《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土楼面与层面板）》（04G101-4）、《混凝土结构施工图平面整体表示方法制图规则和构造详图（箱形基础和地下室结构）》（08G101-5）、《混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、桩基承台）》（06G101-6）、《建筑物抗震构造详图》（03G329-1）、《建筑物抗震构造详图（单层砌体房屋）》（04G329-2）、《建筑物抗震构造详图（砌墙楼房）》（04G329-3）、《建筑物抗震构造详图（小砌块墙楼房）》（04G329-4）、《建筑物抗震构造详图（配筋砖砌体楼房）》（04G329-5）、《建筑物抗震构造详图（局部框架房屋）》（04G329-6）、《建筑物抗震构造详图（砖排架房屋）》（04G329-7）、《钢擦条钢墙梁》（IOSG521-1~2）标准设计同时废止。
附件：1.《城市道路工程设计技术措施》国家建筑标准设计名称及编号表2.《外墙内保温建筑构造》等14项国家建筑标准设计名称及编号表中华人民共和国住房和城乡建设部二0一一年七月二十一日随着3大老规范的废止，依据3大老规范编制的平法图集也就不能用了。
建质2011,110号通知中也明确指出，自2011年9月1日起，原来的03G101-1/03G101-2/04G101-3/04G101-4/08G101-5/06G101-6同时废止。
执行新的平法图集，新的平法图集一共有三本：分别是11G101-1/11G101-2/11G101-3.新图集不是陈青来教授编制的，是标准院和几大设计院合编的。
新图集的和老图集之间是什么关系，适用范围是什么？我们一起来了解一下：11G101-1替代了原来的03G101-1和04G101-4，适用于柱、墙、梁、板，要注意不光适用于地上部分的柱、墙、梁、板，也适用于地下室的柱、墙、梁、板。
11G101-2替代03G101-2，适用于现浇混凝土板式楼梯。
11G101-3替代04G101-3/08G101-5/06G101-6。
适用于独基、条基、筏板、桩承台、基础梁、基础联系梁等情况。
新平法的编制依据《混凝土结构设计规范》GB50010-2010《建筑抗震设计规范》GB50011-2010《高层建筑混凝土结构技术规程》JGJ3-2010《建筑结构制图标准》GB/T50105-2010……11系新平法是依据新的3大规范和新的制图标准来编制的，自9月底这三本新平法全部发行后，从设计到预算到施工到结算整个建筑行业，都要执行新平法了。
新规范、新平法的主要变化· 1.钢筋种类· 2.锚固长度· 3.保护层· 4.弯钩与机械锚固· 5.新增36节点，修改132节点……那么新规范、新平法和以前相比，到底变了哪些呢?我们特意从新规范中整理出对预算员影响最大的几部分，在这里向大家一一进行讲解。
