任务2 独立基础标准构造详图的识读■任务目标1、理解钢筋混凝土独立基础的钢筋构造要求2、熟练识读独立基础标准构造详图■任务内容1．知识点独立基础的钢筋在工程中的各种构造情况2．技能点独立基础标准构造详图的识读■知识解读一、独立基础的钢筋种类各种独立基础在实际工程中可能出现的各种构造情况，主要分为五种情况。

具体根据独立基础平法集中标注中的配筋标注确定。

独立基础底板底部钢筋杯口独立基础顶部焊接钢筋网独立基础的钢筋种类高杯口独立基础杯壁外侧和短柱配筋普通独立深基础短柱竖向尺寸及配筋多柱独立基础底板顶部配筋民用建筑一般采用普通独立基础，工业厂房一般采用杯口独立基础，本节主要介绍普通独立基础的钢筋构造。

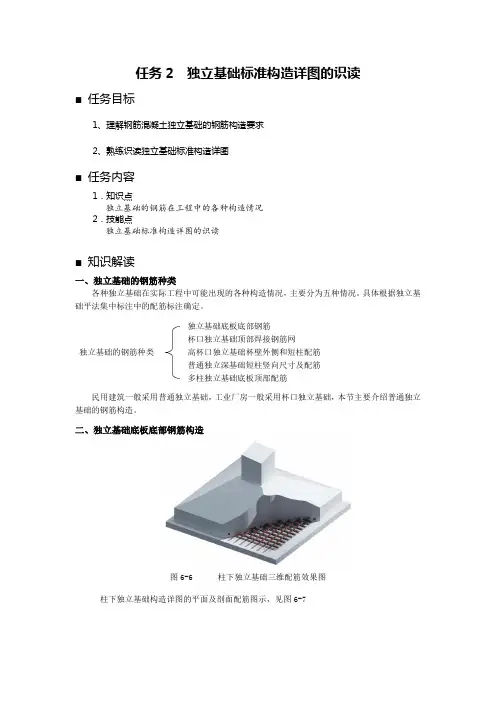

二、独立基础底板底部钢筋构造图6-6 柱下独立基础三维配筋效果图柱下独立基础构造详图的平面及剖面配筋图示，见图6-7图6-7 柱下独立基础平面及剖面配筋构造详图普通独立基础在工程中的底板底部配筋在满足相应的条件下，长度可缩短10%，因此独立基础底板底部钢筋配筋构造可归纳为两种情况，见表6-9。

表6-8 独立基础底板底部钢筋配筋构造情况独立基础底板底部钢筋配筋构造情况一般情况独立基础底板底部配筋一般情况对称独立基础长度缩短10%的构造不对称独立基础1．一般情况矩形独立基础（以阶形独立基础为例）底板底部钢筋的一般构造要求见表6-9。

表6-9 独立基础底板底部钢筋的长度与间距平法表示的平面构造详图剖面构造详图2．长度缩短10%的构造当独立基础的底板长度大于等于2500mm时，底板底部钢筋长度可缩短10%，分为对称和不对称两种情况。

对称独立基础底板底部钢筋长度缩短10%，见表6-10；不对称独立基础底板底部钢筋长度缩短10%，见表6-11。

表6-10 对称独立基础底板底部钢筋长度缩短10%的构造表6-11 非对称独立基础底板底部钢筋长度缩短10%的构造■任务实施以结施-03 基础平法施工图为例：其标准构造详图详见11G101-3混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、筏形基础及桩基承台），具体识读如表6-12，下：表6-12 DJ J01独立基础识读剖面构造详图构造要点（1）X,Y方向底板底部钢筋长度均为：1120；钢筋端部保护层厚度见结构设计总说明第9.1条基础底板保护层最小厚度为40。
