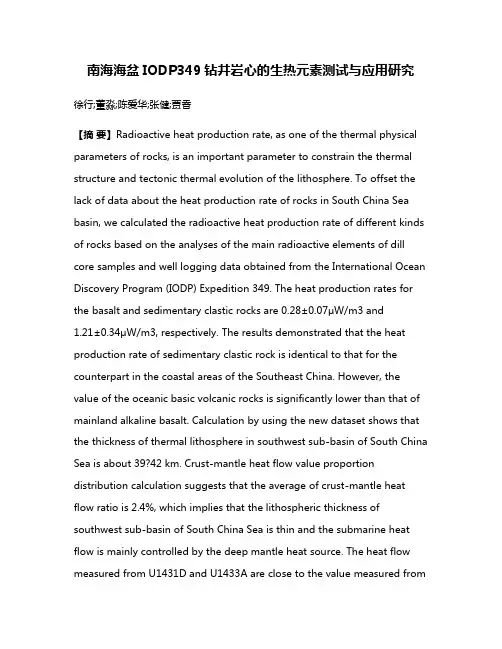

南海海盆IODP349钻井岩心的生热元素测试与应用研究徐行;董淼;陈爱华;张健;贾香【摘要】Radioactive heat production rate, as one of the thermal physical parameters of rocks, is an important parameter to constrain the thermal structure and tectonic thermal evolution of the lithosphere. To offset the lack of data about the heat production rate of rocks in South China Sea basin, we calculated the radioactive heat production rate of different kinds of rocks based on the analyses of the main radioactive elements of dill core samples and well logging data obtained from the International Ocean Discovery Program (IODP) Expedition 349. The heat production rates for the basalt and sedimentary clastic rocks are 0.28±0.07μW/m3 and1.21±0.34μW/m3, respectively. The results demonstrated that the heat production rate of sedimentary clastic rock is identical to that for the counterpart in the coastal areas of the Southeast China. However, the value of the oceanic basic volcanic rocks is significantly lower than that of mainland alkaline basalt. Calculation by using the new dataset shows that the thickness of thermal lithosphere in southwest sub-basin of South China Sea is about 39?42 km. Crust-mantle heat flow value proportion distribution calculation suggests that the average of crust-mantle heat flow ratio is2.4%, which implies that the lithospheric thickness of southwest sub-basin of South China Sea is thin and the submarine heat flow is mainly controlled by the deep mantle heat source. The heat flow measured from U1431D and U1433A are close to the value measured fromnearby probe. The heat flow measured from U1431C is apparently smaller. The low heat flow value is the result of hydrothermal circulation.%放射性生热率是岩石热物性参数之一,也是研究岩石圈热结构和构造热演化的重要参数.针对南海海盆区缺少岩石生热率资料的实际情况,本文通过整理和分析IODP349航次中的测井资料,测试钻井岩心样品的主要放射性生热元素,通过计算得出:玄武岩样品的生热率平均值为0.28±0.07μW/m3,沉积碎屑岩样品的生热率为1.21±0.34μW/m3,以及3个钻井的地热流值.获得以下认识:(1)本次研究的沉积碎屑岩样品生热率与中国东南沿海的同类岩石样品的生热率值相近,而洋壳中的基性火山岩生热率明显低于大陆碱性玄武岩.(2)用新资料计算南海西南次海盆段的岩石圈热结构得出其热岩石圈厚度约为39~42 km,平均壳幔热流比值为2.4%,说明西南次海盆岩石圈薄,海底热流主要受深部的地幔热源控制.(3)U1431D和U1433A 钻井的热流密度值与附近探针热流密度值相近;而U1431C的热流密度值明显偏小,属于受地下水热循环影响所致.【期刊名称】《大地构造与成矿学》【年(卷),期】2017(041)006【总页数】7页(P1128-1134)【关键词】南海;岩心;生热率;地热流【作者】徐行;董淼;陈爱华;张健;贾香【作者单位】国土资源部海底矿产资源重点实验室,广州海洋地质调查局,广东广州510075;中国科学院大学,北京 100049;国土资源部海底矿产资源重点实验室,广州海洋地质调查局,广东广州 510075;中国科学院大学,北京 100049;核工业二九〇研究所,广东韶关 512026【正文语种】中文【中图分类】P67岩石放射性生热率的实验测定是大地热流研究不可缺少的组成部分。
地震映像在水域勘察中的运用作者：王兆景，刘轩雄，费建东（浙江有色应用地球物理研究院312000）摘要：地震映像法是以固定偏移距激宽频带弹性波，以共偏移距观测方法，近炮点、宽频带、快速、高密度采集多波列弹性波映像，其中含有直达波和来自不同地质体的绕射波、反射波等信息。
通过对所接受的多波列地震波的振幅、频率、相位的对比分析，可查明地层的分层情况。
它既可以用于陆上，也适用于水域勘察。
本文着重介绍地震映像在水域勘察中的实施，并对实际操作中遇到问题进行讨论。
关键词：地震映像宽频纵波引言：水域工程物探主要是由陆地工程物探发展而来，它和陆地工程物探的多种方法一样，为了探查水下的第四系土层、基岩分布及地质构造，也可以采用电磁法（瞬态电磁法、地质雷达等）、磁法、重力法、地震手段。
但由于水域工程物探较陆地物探有其独特的地方，一是水是低阻体，尤其是海水电阻更低；二是需探测水底地形以下深度，而水的深浅不同，浅的3-5米，深的可达到百米；三是水底是很强的反射界面。
这需要选择物探手段，陆地物探中的电法，电磁法就不易在水中采用，尤其在海水中采用。
有资料显示，100MHz天线的探地雷达在淡水中的探测不超过10米，而在海水就更浅了。
因此，地震物探就作为水域物探的首选的方法。
文章主要讨论了地震映像在水域勘察中遇到的问题及实际采用技术方法，并对地震映像的特性及适用范围进行延伸。
1.1方法及原理介绍：地震映像（又称高密度地震勘探和地震多波勘探），是基与反射波法中最佳偏移距发展起来的。
这种方法可以利用多种地震波作为有效波来进行勘探，也可以根据探测目的的要求仅采用某一种特定的地震波作为有效波。
地震映像法由于每个记录道都采用了相同的偏移距，则地震记录上的时间变化主要为地下地质体的反映，这给资料解释带来极大的方便，可直接对资料进行数字解释，如频谱分析、相关分析等。
1.2 测区的地质情况与判断的基本原则地震记录仪之所以能反映各地质体的区别，其原理是地层与地层之间存在着波阻抗差异。

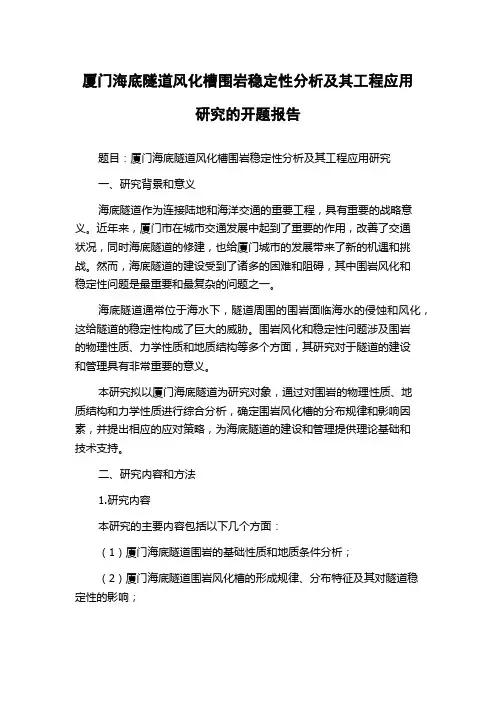

厦门海底隧道风化槽围岩稳定性分析及其工程应用研究的开题报告题目：厦门海底隧道风化槽围岩稳定性分析及其工程应用研究一、研究背景和意义海底隧道作为连接陆地和海洋交通的重要工程，具有重要的战略意义。
近年来，厦门市在城市交通发展中起到了重要的作用，改善了交通状况，同时海底隧道的修建，也给厦门城市的发展带来了新的机遇和挑战。
然而，海底隧道的建设受到了诸多的困难和阻碍，其中围岩风化和稳定性问题是最重要和最复杂的问题之一。
海底隧道通常位于海水下，隧道周围的围岩面临海水的侵蚀和风化，这给隧道的稳定性构成了巨大的威胁。
围岩风化和稳定性问题涉及围岩的物理性质、力学性质和地质结构等多个方面，其研究对于隧道的建设和管理具有非常重要的意义。
本研究拟以厦门海底隧道为研究对象，通过对围岩的物理性质、地质结构和力学性质进行综合分析，确定围岩风化槽的分布规律和影响因素，并提出相应的应对策略，为海底隧道的建设和管理提供理论基础和技术支持。
二、研究内容和方法1.研究内容本研究的主要内容包括以下几个方面：（1）厦门海底隧道围岩的基础性质和地质条件分析；（2）厦门海底隧道围岩风化槽的形成规律、分布特征及其对隧道稳定性的影响；（3）厦门海底隧道围岩风化槽的稳定性分析，包括数值模拟和实测数据分析；（4）针对厦门海底隧道围岩风化槽的应对措施和防护措施；（5）厦门海底隧道围岩风化槽治理的技术路线和方法。
2.研究方法本研究将采用以实验室试验、现场观测和数值模拟为主要手段的方法进行研究。
（1）实验室试验采用标准试验方法，对厦门海底隧道围岩的物理性质、化学成分、抗风化性能等进行实验室试验测定，以建立相应的物理力学模型。
（2）现场观测通过对厦门海底隧道的现场观测，获取围岩的岩石结构、赋存情况、应力分布等数据资料，并进行系统分析。
（3）数值模拟应用有限元软件对厦门海底隧道围岩风化槽的稳定性进行数值模拟和分析，以得到最符合实际情况的模拟结果。
三、预期目标和研究意义本研究的预期目标包括：（1）确定厦门海底隧道围岩风化槽的形成规律和分布特征；（2）提出相应的应对策略和防护措施，促进厦门海底隧道的安全建设和管理；（3）为海底隧道修建和管理提供理论基础和技术支持；（4）为将来海底工程的修建提供经验和参考。

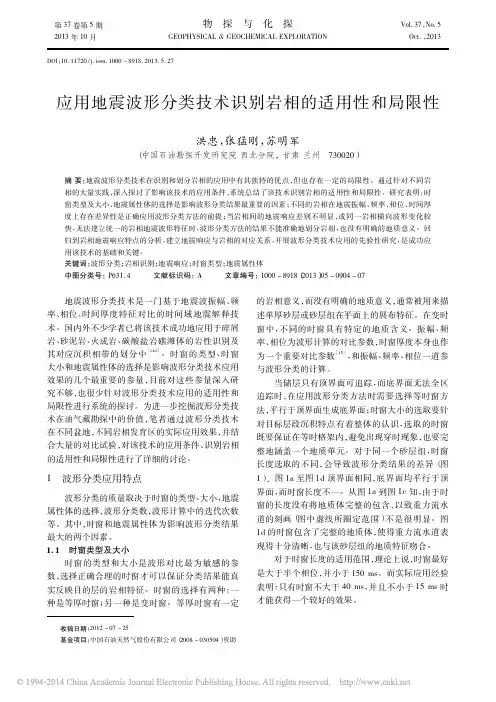

第37卷第5期物探与化探Vol．37，No．5 2013年10月GEOPHYSICAL＆GEOCHEMICAL EXPLOＲATION Oct．，2013 DOI：10．11720/j．issn．1000－8918．2013．5．27应用地震波形分类技术识别岩相的适用性和局限性洪忠，张猛刚，苏明军（中国石油勘探开发研究院西北分院，甘肃兰州730020）摘要：地震波形分类技术在识别和划分岩相的应用中有其独特的优点，但也存在一定的局限性。
通过针对不同岩相的大量实践，深入探讨了影响该技术的应用条件，系统总结了该技术识别岩相的适用性和局限性。
研究表明：时窗类型及大小、地震属性体的选择是影响波形分类结果最重要的因素；不同的岩相在地震振幅、频率、相位、时间厚度上存在差异性是正确应用波形分类方法的前提；当岩相间的地震响应差别不明显，或同一岩相横向波形变化较快，无法建立统一的岩相地震波形特征时，波形分类方法的结果不能准确地划分岩相，也没有明确的地质意义。
回归到岩相地震响应特点的分析，建立地震响应与岩相的对应关系，开展波形分类技术应用的先验性研究，是成功应用该技术的基础和关键。
关键词：波形分类；岩相识别；地震响应；时窗类型；地震属性体中图分类号：P631．4文献标识码：A文章编号：1000－8918（2013）05－0904－07地震波形分类技术是一门基于地震波振幅、频率、相位、时间厚度特征对比的时间域地震解释技术。
国内外不少学者已将该技术成功地应用于碎屑岩、砂泥岩、火成岩、碳酸盐岩礁滩体的岩性识别及其对应沉积相带的划分中［114］。
时窗的类型、时窗大小和地震属性体的选择是影响波形分类技术应用效果的几个最重要的参量，目前对这些参量深入研究不够，也很少针对波形分类技术应用的适用性和局限性进行系统的探讨。
为进一步挖掘波形分类技术在油气藏勘探中的价值，笔者通过波形分类技术在不同盆地，不同岩相发育区的实际应用效果，并结合大量的对比试验，对该技术的应用条件、识别岩相的适用性和局限性进行了详细的讨论。
中拐凸起石炭系低放射性火成岩岩性测井识别李静【摘要】准噶尔盆地中拐凸起石炭系火成岩岩性复杂多样,横向变化快,厚度大,且均具低放射性特征,利用自然伽马无法准确识别岩性.通过岩心观察及薄片鉴定,分析研究区主要岩石类型,利用元素俘获谱测井进行岩石成因、成分分析,建立SiO2与Fe2O3和TiO2质量分数交会图进行火成岩化学成分划分,结合微电阻率扫描成像测井反映的结构构造信息建立成像模式图版,进一步从结构上对岩性进行识别;在ECS测井和FMI测井识别岩性的基础上,分析不同岩性、不同结构及矿物成分的火成岩常规测井响应特征,将ECS测井和FMI测井识别结果推广到常规测井中,进行常规测井曲线敏感性分析,建立中子孔隙度—密度交会图,从而实现利用常规测井曲线划分火成岩岩性.【期刊名称】《新疆石油地质》【年(卷),期】2016(037)004【总页数】5页(P474-478)【关键词】准噶尔盆地;中拐凸起;石炭系;火成岩;ESC测井;FMI测井;自然伽马;岩性识别【作者】李静【作者单位】中国石油新疆油田分公司勘探开发研究院地球物理研究所,乌鲁木齐830013【正文语种】中文【中图分类】TE112.222准噶尔盆地中拐凸起为石炭纪—侏罗纪的大型继承性鼻状隆起构造［1-3］。
长期处于玛湖、沙湾以及盆1井西3大生油凹陷的油气运移指向区，是准噶尔盆地西北缘重要的油气聚集带之一。
中拐凸起石炭系火成岩非均质性强，裂缝发育，且处于古隆区，长期暴露于地表，经过长期风化、淋滤改造，火山角砾岩、玄武安山岩和英安岩均可成为良好的储集体。
中拐凸起分为南、北2个古凸，钻探显示油气主要沿古凸分布：南部古凸金龙10井区已基本探明，投入开发，多口井长期试采产量稳定，金龙10井区为高效规模的储量区块；北部古凸勘探程度低，已钻井中多口获工业油流，其中金龙22井在石炭系试油，经压裂获得日产油21.6 m3的高产油流，证实北部古凸为有利的油气富集区，勘探潜力大（图1）。

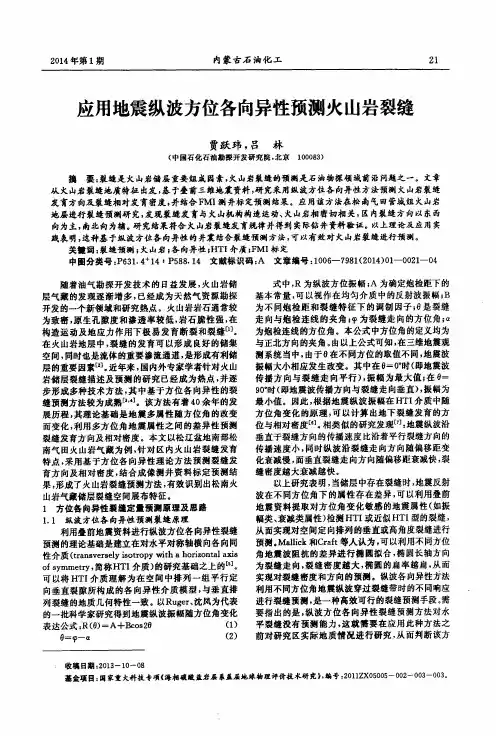

2014年第1期内蒙古石油化工2l 应用地震纵波方位各向异性预测火山岩裂缝贾跃玮，吕林(中国石化石油前探开发研究院。
北京100083)摘要：裂缝是火山岩储层重要组成因素，火山岩裂缝的预测是石油物探领域前沿问题之一。
文章从火山岩裂缝地质特征出发，基于叠前三维地震资料，研究采用纵波方位各向异性方法预测火山岩裂缝发育方向及裂缝相对发育密度，并结合FM I测井标定预测结果。
应用该方法在松南气田营城组火山岩地层进行裂缝预测研究，发现裂缝发育与火山机构构造运动、火山岩相密切相关，区内裂缝方向以东西向为主，南北向为辅。
研究结果符合火山岩裂缝发育规律并得到实际钻井资料验证。
以上理论及应用实践表明，这种基于纵波方位各向异性的井震结合裂缝预测方法，可以有效对火山岩裂缝进行预测。
关键词：裂缝预测；火山岩；各向异性；H TI介质；FM I标定中图分类号：P631．4+14：P588．14文献标识码：A文章编号：1006--7981(2014)01一0021～04随着油气勘探开发技术的日益发展，火山岩储层气藏的发现逐渐增多，已经成为天然气资源勘探开发的一个新领域和研究热点。
火山岩岩石通常较为致密，原生孔隙度和渗透率较低，岩石脆性强，在构造运动及地应力作用下极易发育断裂和裂缝[1]。
在火山岩地层中，裂缝的发育可以形成良好的储集空间，同时也是流体的重要渗流通道，是形成有利储层的重要因素[z】。
近年来，国内外专家学者针对火山岩储层裂缝描述及预测的研究已经成为热点，并逐步形成多种技术方法，其中基于方位各向异性的裂缝预测方法较为成熟[3．．]。
该方法有着40余年的发展历程，其理论基础是地震多属性随方位角的改变而变化，利用多方位角地震属性之间的差异性预测裂缝发育方向及相对密度。
本文以松辽盆地南部松南气田火山岩气藏为例，针对区内火山岩裂缝发育特点，采用基于方位各向异性理论方法预测裂缝发育方向及相对密度，结合成像测井资料标定预测结果，形成了火山岩裂缝预测方法，有效识别出松南火山岩气藏储层裂缝空间展布特征。

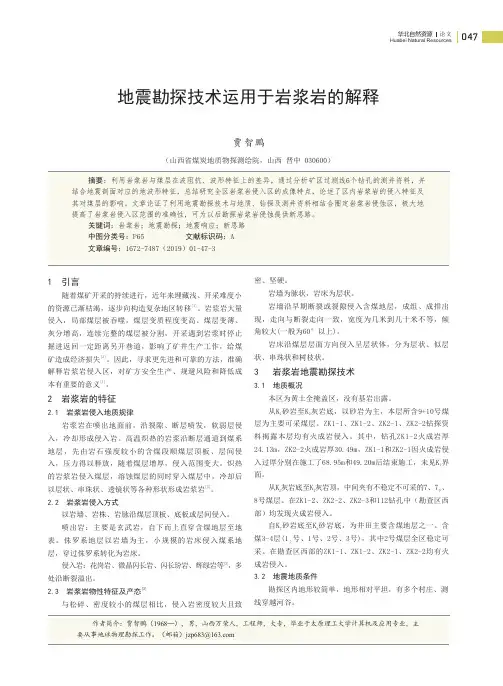

地震勘探技术运用于岩浆岩的解释贾智鹏（山西省煤炭地质物探测绘院，山西 晋中 030600）摘要：利用岩浆岩与煤层在波阻抗、波形特征上的差异，通过分析矿区过测线6个钻孔的测井资料，并结合地震剖面对应的地波形特征，总结研究全区岩浆岩侵入区的成像特点，论述了区内岩浆岩的侵入特征及其对煤层的影响。
文章论证了利用地震勘探技术与地质、钻探及测井资料相结合圈定岩浆岩侵蚀区，极大地提高了岩浆岩侵入区范围的准确性，可为以后勘探岩浆岩侵蚀提供新思路。
关键词：岩浆岩；地震勘探；地震响应；新思路中图分类号：P65 文 献标识码：A 文章编号：1672-7487（2019）01-47-3作者简介：贾智鹏（1968—），男，山西万荣人，工程师，大专，毕业于太原理工大学计算机及应用专业，主要从事地球物理勘探工作。
（邮箱）jzp683@1 引言随着煤矿开采的持续进行，近年来埋藏浅、开采难度小[1]的资源已渐枯竭，逐步向构造复杂地区转移。
岩浆岩大量侵入，局部煤层被吞噬，煤层变质程度变高、煤层变薄、灰分增高，连续完整的煤层被分割，开采遇到岩浆时停止掘进返回一定距离另开巷道，影响了矿井生产工作，给煤[2]矿造成经济损失。
因此，寻求更先进和可靠的方法，准确解释岩浆岩侵入区，对矿方安全生产、规避风险和降低成[1]本有重要的意义。
2 岩浆岩的特征2.1 岩浆岩侵入地质规律岩浆岩在喷出地面前，沿裂隙、断层喷发，软弱层侵入，冷却形成侵入岩。
高温炽热的岩浆沿断层通道到煤系地层，先由岩石强度较小的含煤段顺煤层顶板、层间侵入，压力得以释放，随着煤层增厚，侵入范围变大。
炽热的岩浆岩侵入煤层，溶蚀煤层的同时穿入煤层中，冷却后[3]以层状、串珠状、透镜状等各种形状形成岩浆岩。
2.2 岩浆岩侵入方式以岩墙、岩株、岩脉沿煤层顶板、底板或层间侵入。
喷出岩：主要是玄武岩，自下而上直穿含煤地层至地表。
侏罗系地层以岩墙为主，小规模的岩床侵入煤系地层，穿过侏罗系转化为岩床。

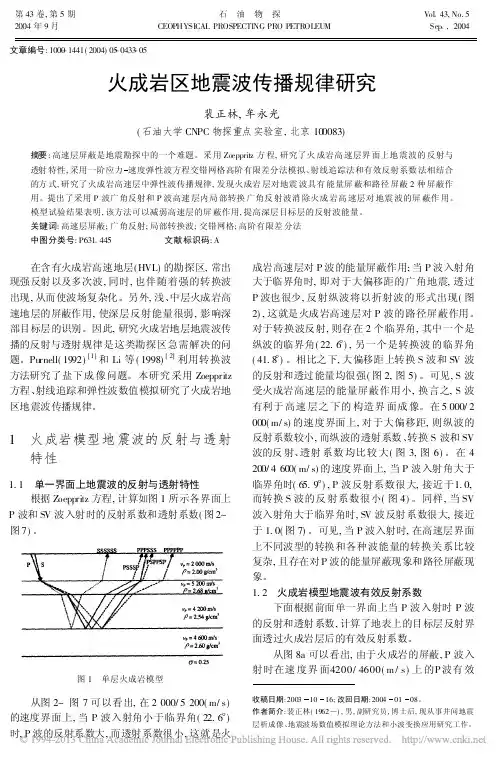

第43卷,第5期石 油 物 探Vol 143,No.52004年9月CEOPHYSICAL PROSPECTING PRO PETROLEUM Sep 1,2004文章编号:1000-1441(2004)05-0433-05火成岩区地震波传播规律研究裴正林,牟永光(石油大学CNPC 物探重点实验室,北京100083)摘要:高速层屏蔽是地震勘探中的一个难题。
采用Zoeppritz 方程,研究了火成岩高速层界面上地震波的反射与透射特性,采用一阶应力速度弹性波方程交错网格高阶有限差分法模拟、射线追踪法和有效反射系数法相结合的方式,研究了火成岩高速层中弹性波传播规律,发现火成岩层对地震波具有能量屏蔽和路径屏蔽2种屏蔽作用。
提出了采用P 波广角反射和P 波高速层内局部转换广角反射波消除火成岩高速层对地震波的屏蔽作用。
模型试验结果表明,该方法可以减弱高速层的屏蔽作用,提高深层目标层的反射波能量。
关键词:高速层屏蔽;广角反射;局部转换波;交错网格;高阶有限差分法中图分类号:P6311445 文献标识码:A在含有火成岩高速地层(HVL)的勘探区,常出现强反射以及多次波,同时,也伴随着强的转换波出现,从而使波场复杂化。
另外,浅、中层火成岩高速地层的屏蔽作用,使深层反射能量很弱,影响深部目标层的识别。
因此,研究火成岩地层地震波传播的反射与透射规律是这类勘探区急需解决的问题。
Purnell(1992)[1]和Li 等(1998)[2]利用转换波方法研究了盐下成像问题。
本研究采用Zoeppritz 方程、射线追踪和弹性波数值模拟研究了火成岩地区地震波传播规律。
1 火成岩模型地震波的反射与透射特性1.1 单一界面上地震波的反射与透射特性根据Zoeppritz 方程,计算如图1所示各界面上P 波和SV 波入射时的反射系数和透射系数(图2~图7)。
图1 单层火成岩模型从图2~图7可以看出,在2000/5200(m/s)的速度界面上,当P 波入射角小于临界角(22.6b )时,P 波的反射系数大,而透射系数很小,这就是火成岩高速层对P 波的能量屏蔽作用;当P 波入射角大于临界角时,即对于大偏移距的广角地震,透过P 波也很少,反射纵波将以折射波的形式出现(图2),这就是火成岩高速层对P 波的路径屏蔽作用。
北黄海盆地某区块火成岩地震识别与预测胡小强;万晓明;简晓玲;沈艳杰【摘要】利用北黄海盆地某区块最新采集处理的三维地震资料,通过钻、测井资料综合分析建立井震关系.使用地震相分析、叠前反演以及多属性综合预测等技术刻画火成岩的形态和空间展布特征,总结本区火成岩在地震剖面上的响应特征及空间变化规律.综合预测结果显示研究区内东部发育有规模巨大的潜山型火成岩,西北部发育有侵入岩体刺穿,其他区域主要发育小规模岩株、岩墙或岩脉状侵入岩.%In this study,the special well-seismic relation has been established on the basis of comprehensive analysis of newly acquired and processed 3D seismic data in a block of the North Yellow Sea Basin,and drilling and logging data of wells.Seismic facies analysis,pre-stack simultaneous inversion and multi-attribute analysis were used to identify and predict the geometry and spatial distribution of the igneous rocks.Seismic response of igneous rock was characterized.The results show that there exist a series of large buried-hill-type igneous rocks in the east,a typical piercing igneous rock mass in the northwest,and some small scattered intrusive stock or dyke in other areas of the studied area.【期刊名称】《世界地质》【年(卷),期】2017(036)001【总页数】9页(P246-254)【关键词】北黄海盆地;地震相分析;叠前同时反演;地震属性分析;火成岩预测【作者】胡小强;万晓明;简晓玲;沈艳杰【作者单位】广州海洋地质调查局,广州510075;广州海洋地质调查局,广州510075;广州海洋地质调查局,广州510075;吉林大学地球科学学院,长春130061【正文语种】中文【中图分类】P631.4;P588.1北黄海盆地处在中朝板块东南部，盆地基底为太古宇—下元古界变质结晶岩系和中上元古界—寒武系碳酸盐岩、板岩。
火成岩发育区的地震处理技术及需求分析——以胜利油田济阳拗陷探区为例郭树祥【摘要】许多火成岩发育区孕育着丰富的油气资源.由于火成岩发育区具有独特的地质特征,地震波场复杂,制约了油气勘探的进程.本文针对胜利油田火成岩区地震资料的能量、频率及速度等特征,通过正演模型模拟了火成岩发育区地震波场的频散以及低通滤波效应等特性,阐述了针对火成岩发育区地震资料的面波处理、能量补偿、优势频带加权、速度分析及叠前时间与深度偏移联合成像等技术,并展示了这些技术在胜利油田三个火成岩区应用效果.最后根据胜利油田火成岩区不断深化勘探开发的需求,提出了今后一段时期内需要深入研究的方法与技术.【期刊名称】《石油地球物理勘探》【年(卷),期】2013(048)002【总页数】11页(P228-238)【关键词】火成岩发育区;正演模拟;处理技术;技术需求【作者】郭树祥【作者单位】中国石化胜利油田分公司物探研究院,山东东营257022【正文语种】中文【中图分类】P6311 引言胜利油田济阳拗陷探区内存在四个火成岩发育带，广泛分布着火成岩油气藏。
由于火成岩是一种特殊的岩性体，对地震波具有低通效应且对反射能量屏蔽、吸收衰减严重，导致火成岩层间和下伏地层的地震资料品质变差，制约了火成岩油气藏的勘探进程［1］。
通过十多年来对火成岩发育区地震勘探技术的不断攻关，对火成岩区地震运动学特征取得了一些认识，在此基础上形成了系列地震资料处理、成像方法，取得了良好的地质成像效果［2］。
本文在分析火成岩资料能量、频率及速度特征的基础上，正演模拟了火成岩地震波场的频散以及低通滤波效应，分析了火成岩发育区的地震资料处理技术及成像效果，提出了今后深化火成岩发育区地震成像需要深入研究的技术。
2 火成岩区地震资料特征及正演模拟分析火成岩有其独特的地质特征，对其层间及下伏地层的成像影响很大。
分析火成岩资料的地震属性及正演波场特征，根据火成岩的发育、分布以及类型等因素，选用有针对性的处理方法，能够提高火成岩体及其岩下资料的成像精度。
微动与地震映像在采空区勘察中的应用左国青;方华【摘要】介绍了微动与地震映像勘探技术的探测原理、主要特点及其野外测试方法,分析采空区地球物理异常特征,并结合某煤层采空区利用微动法探测获取的深度-波速数据及地震映像数据,对该采空区进行量化评判,为采空区的准确定位提供依据.%The detection principle,main features and field test methods of microtremor and seismic image exploration technology are introduced,and based on the analyses of geophysical anomaly characteristics of goaf and the data of depth-wave velocity and seismic image,the goaf of a coal mine is quantitatively evaluated,which provides the basis for the location of goaf.【期刊名称】《水力发电》【年(卷),期】2017(043)011【总页数】3页(P75-77)【关键词】微动;地震映像;频散曲线;采空区【作者】左国青;方华【作者单位】水能资源利用关键技术湖南省重点实验室,湖南长沙410014;中国电建集团中南勘测设计研究院有限公司,湖南长沙410014;中南大学地球科学与信息物理学院,湖南长沙410014;中国电建集团中南勘测设计研究院有限公司,湖南长沙410014【正文语种】中文【中图分类】P631.30 引言采空区是人为挖掘或天然地质运动在地表下产生的空洞，采空区的存在使得矿山的安全生产面临很大的安全问题，人员与机械设备都可能掉入采空区内。
由于地下采空区具有隐伏性强、空间分布特征规律性差、采空区顶板冒落塌陷情况难以预测等特点，因此，如何对地下采空区的分布范围、空间形态特征和采空区的冒落状况等进行量化评判，一直是困扰工程技术人员进行采空区潜在危害性评价及合理确定采空区处治对策的关键技术难题。
地震沉积学在生物礁滩体识别中的应用刘玲;王烽;刘玉霞【摘要】地震沉积学充分利用地震资料的横向分辨率进行等时地层单元内平面沉积相的预测,适用于在反射特征不明显的地震剖面上进行岩性解释.针对研究区生物礁滩体埋深大、地震资料分辨率较低、剖面反射特征不明显,以地震沉积学为指导,利用分频数据体,在古地貌的控制下进行属性的优选,实现生物礁滩体的定性刻画;利用双面解释技术,将平面上解释出来的生物礁滩体投影到地震剖面上进行验证,以减少地质体解释的多解性,提高储集层预测的精度;而后利用不基于模型的有色反演技术,定量预测生物礁滩储集层的厚度,最终形成了一套预测生物礁滩型碳酸盐岩储集层的方法体系.【期刊名称】《新疆石油地质》【年(卷),期】2015(036)003【总页数】5页(P342-346)【关键词】地震沉积学;分频解释;古地貌;属性优选;双面解释;有色反演【作者】刘玲;王烽;刘玉霞【作者单位】中国地质大学能源学院,北京100083;中国石化勘探开发研究院,北京100083;北京诺克斯达石油科技有限公司,北京100192【正文语种】中文【中图分类】P631.445.91相对于地震地层学和层序地层学而言，地震沉积学主要是利用地震资料的平面特征而不是垂向特征来提供与地貌学和沉积模型相关的地震属性模式的高分辨率图像，适用于在反射特征不明显的地震剖面上进行岩性解释[1-2]。
研究区位于北西—南东向的扎格罗斯山脉隆起带和南北向的阿拉伯构造带的过渡带上（图1），为一南北向展布的宽缓背斜构造，背斜翼部向东变缓，向西、向北较陡。
目的层岩性主要为灰白色-浅黄色的细粒厚层状灰岩，含有比较丰富的生物骨架颗粒，沉积环境自西往东依次为台地、台地边缘和开阔海。
生物礁滩体为研究区的优质储集层，具有埋深大、储集层非均质性强、地震频率相对较低、剖面反射特征不明显的特点，若采用传统的地震“相面法”，较难准确识别预测生物礁滩体，且研究区井点稀少，沉积相的详细刻画较为困难。
生物礁内部地震反射特征的地质解读及以体系域为单元的层序地层学认识——以珠江口盆地生物礁为例黄诚;傅恒;房晓璐;陶碧娥;刘雁婷【摘要】通过分析珠江口盆地东沙隆起生物礁生长方式对海平面变化的响应,归纳出不同时期礁体生长的几种可能的几何形态和相应的地震响应特征,并对生物礁内部地震反射特征进行地质解读,建立了成礁模式,获得以体系域为单元的生物礁层序地层认识,为层序划分和层位对比解释提供了较可靠的参考.【期刊名称】《海相油气地质》【年(卷),期】2011(016)002【总页数】6页(P47-52)【关键词】生物礁油气藏;地震反射特征;成礁模式;体系域;层序划分【作者】黄诚;傅恒;房晓璐;陶碧娥;刘雁婷【作者单位】成都理工大学能源学院;成都理工大学"油气藏地质及开发工程"国家重点实验室;成都理工大学能源学院;成都理工大学"油气藏地质及开发工程"国家重点实验室;成都理工大学能源学院;成都理工大学能源学院;成都理工大学能源学院【正文语种】中文【中图分类】TE111.3;P631.445生物礁油气藏的储量约占世界油气探明储量的10%，这类油气藏具有丰度高、产能高的特点，一直是勘探家们重点探索的目标。
南海特殊的地理位置非常适合生物礁的生长。
随着珠江口盆地流花4-1、流花11-1等一系列生物礁油藏的发现，该地区的生物礁勘探开发取得了重大突破，生物礁一度成为南海油气勘探的首选目标，但由于海区内的钻井数量较少，缺少充分的地质学、岩石学、古生物学和地球化学等研究资料，勘探只能主要依靠地球物理资料。
因此，准确识别生物礁在地震剖面上的反射特征成了众多勘探工作者最为关注的问题之一。
南海生物礁的地震反射特征在相关文献中均已述及，生物礁的反射特征可归结为直接标志和间接标志两类［1-4］。
直接标志可分为外部形态和内部组成：外部形态主要表现为生物礁的丘状或透镜状凸起、礁体顶面强反射、礁体周缘的上超和绕射现象；内部组成主要表现为礁体内部的断续、杂乱或空白反射等特点。
四川盆地火成岩发育区地震波传播规律及成像方法陈康;冉崎;韩嵩;龙隆;何青林;陈骁;彭达【摘要】多口钻井证实四川盆地西南部地区发育火成岩,火成岩主要分布在龙潭组内部,火成岩发育区地震资料存在岩下地震同相轴连续性较差、反射能量弱等现象,火成岩下屏蔽效应机理不清、岩下地震反射井震标定能量相位差异大,明确火成岩区地震波传播规律是地震资料采集、处理解释的基础.这里从地震波反射透射基本原理出发,阐述了火成岩地层的反射透射能量及对下伏地层的屏蔽机理,利用波动方程地震模拟及偏移,分析了不同火成岩分布模型对下伏地层地震信号的屏蔽作用,采用低频补偿、逆时偏移等方法改善岩下成像质量.结果表明:火成岩发育会不同程度导致下伏地层地震透射能量的衰减,纵向多套火层岩发育时,下伏地层屏蔽效应明显,发育区地震表现为类似生物礁的外形隆起、内部杂乱反射特征,下部多次反射较多且能量较强.通过低频优势频带保护处理、利用全波场波动方程偏移成像等方式可以改善岩下地震成像质量.【期刊名称】《物探化探计算技术》【年(卷),期】2019(041)003【总页数】8页(P285-292)【关键词】火成岩;屏蔽效应;地震波;反射特征【作者】陈康;冉崎;韩嵩;龙隆;何青林;陈骁;彭达【作者单位】中石油西南油气田分公司勘探开发研究院,成都 610041;中石油西南油气田分公司勘探开发研究院,成都 610041;中石油西南油气田分公司勘探开发研究院,成都 610041;中石油西南油气田分公司勘探开发研究院,成都 610041;中石油西南油气田分公司勘探开发研究院,成都 610041;中石油西南油气田分公司勘探开发研究院,成都 610041;中石油西南油气田分公司勘探开发研究院,成都 610041【正文语种】中文【中图分类】P631.40 引言火成岩岩性和地层结构复杂、非均质性强，火成岩下伏地层地震反射同相轴连续性差、能量弱，导致火成岩区目的层构造及储层识别困难[1]。
水域地震映像在火成岩发育区的应用与探讨——以厦门某海底隧道勘察为靶区林松;王薇;罗登贵;金聪;邓小虎【摘要】以厦门某海底隧道勘察为靶区,采用电磁气泡震源系统激发地震波,在火成岩发育区进行水域地震映像实验,较好地查明了海底水深界面、淤泥(砂层)和基岩面的分界线.实验结果表明,水域地震映像法对海域火成岩发育区是一种有效的物探方法,可以为海域地质勘察提供可靠的地质参考依据;利用水域地震映像勘探既可以较好地弥补钻探缺陷,又能极大地节约经济成本.【期刊名称】《大地测量与地球动力学》【年(卷),期】2018(038)007【总页数】5页(P719-722,728)【关键词】水域地震映像;地震反射;电磁气泡震源;海洋地质勘察;火成岩【作者】林松;王薇;罗登贵;金聪;邓小虎【作者单位】中国地震局地震研究所(地震大地测量重点实验室),武汉市洪山侧路40号,430071;武汉地震工程研究院有限公司,武汉市洪山侧路40号,430071;中国地震局地震研究所(地震大地测量重点实验室),武汉市洪山侧路40号,430071;武汉地震工程研究院有限公司,武汉市洪山侧路40号,430071;中国地震局地震研究所(地震大地测量重点实验室),武汉市洪山侧路40号,430071;武汉地震工程研究院有限公司,武汉市洪山侧路40号,430071;武汉地震工程研究院有限公司,武汉市洪山侧路40号,430071;武汉地震工程研究院有限公司,武汉市洪山侧路40号,430071【正文语种】中文【中图分类】P315由于火成岩发育区的花岗岩基岩面起伏较大，在海洋地质工程勘察中，火成岩发育区的勘察难度相比其他岩性发育区更大，单一钻探手段很难清楚查明地层结构和基岩起伏面的变化。
海洋钻探成本本身较高，且效率较低，因此物探方法配合地质工程勘查显得尤为重要。
曾在陆地勘察中发挥过重要作用的地震映像方法近年来被延伸到水域勘察中来[1]。
地震映像法是近10 a来用于探测浅部介质中纵、横向不均匀体构造、洞穴、障碍物、非金属管道、岩溶、土坝中白蚁巢及空洞、地裂缝与疏松带、滑坡体等的有效方法[2]，在水域和陆域物探勘探中均适用。
水域地震映像和陆域地震映像一样，均属于地震勘探范畴，是基于介质弹性差异进行探测的一种物探方法[3]，相比陆地反射中的多次覆盖，具有独特的优缺点。
其优点是数据处理简单,不需进行动校正(当偏移距为零时),因此,不存在由于动校正造成的波形拉伸畸变或近地表广角反射引起的畸变[4]；其次，水域地震映像法不可能接收到面波、横波等类型的波，而单船作业的水域地震映像法由于检波器处于折射波盲区之中,也不可能接收到折射波信号，因此,水域地震映像法接收到的只有反射纵波信号,不再是多波探测,可有效屏蔽面波等干扰波[5]。
其缺点是施工困难，主要体现在两个方面:一是水上定位难度较大；二是震源问题，常规的机械震源船和电火花震源设备庞大，运输不便，且震动频率为2～3 s，甚至更长，震动过慢使得炮点较少，达不到高密度映像的目的，而单体气枪震源会带来较为严重的气泡效应。
近年来，水域地震映像引起不少学者的关注。
王云安等[6]利用水域工程地震映像查明武汉阳逻大桥地层结构，孟立鹏等利用水域地震映像法调查渤海隐伏断裂[7]，姚道平等[8]利用高密度(水域)地震映像对海上工程进行地质勘察。
本文以厦门某海底隧道勘察为例，对火成岩发育区进行水域地震映像勘探与研究，结合部分钻孔资料及标定的波速进行验证对比分析，获得了较好的效果。
结果表明，利用水域地震映像勘探既可以较好地弥补钻探缺陷，又能极大地节约经济成本，具有较高的应用价值和科研价值。
1 地质背景与地球物理条件1.1 地质背景厦门某海底隧道所在区域地貌单元属闽东南沿海低山丘陵-滨海平原区。
陆域为风化剥蚀型微丘地貌，海岸带为海蚀海岸及堆积海滩地貌，岸线曲折，海滩多礁石。
图1为研究区地质构造和地震映像测线布置图，研究区附近主要断裂为五通-文灶断裂(F4)、狐尾山-钟宅断裂(F5)，两断裂均发育于燕山期花岗岩和侏罗纪火山岩中。
靶区工勘阶段的钻探资料揭示，区内主要地层有淤泥、淤泥混砂、砂、残积土、全风化花岗岩、强风化花岗岩、弱风化花岗岩。
图1 研究区地质构造及地震测线布置Fig.1 Geological structure and layout of seismic survey line in the study area1.2 地球物理条件水域地震映像属于地震勘探范畴，其原理是基于介质弹性差异进行探测。
表1为靶区内通过钻孔资料实测得到的覆盖层、风化岩层及弱风化岩层的纵波平均速度VP和平均密度σ，各层纵波平均速度依次呈现变高特征，且密度σ逐渐变大，因此波阻抗(σVP)存在较明显的差异，为开展水域地震映像勘探提供了良好的地球物理条件。
表1 主要地层纵波平均速度Tab.1 P-wave average velocity in main strata地层平均纵波速度/m·s-1层平均密度/g·cm-3水1 5211.0覆盖层(淤泥、中粗砂及卵石混砂等)1 600～2 0001.2～1.7风化岩层(残积土、全风化岩、强风化花岗岩)2 000～2 3001.8～2.4弱风化花岗岩3 000～4 5002.6～2.92 水域地震映像探测水域地震映像法是通过人工激发地震波,当地震波在水中及存在波阻抗差异地下介质中传播时,经置于水面的检波器会接收到来自于不同地层界面的反射波,通过共偏移距处理技术，这些密集的炮集记录会形成较为连续的同相轴，各同相轴的时间差异和起伏状况代表了不同地层的结构特征。
2.1 震源及接收电缆本文选用HMS-620双源电磁震源系统激发地震波。
相比常规的震源系统，HMS-620震源系统更加轻便和稳定，且触发频率可调，能根据需要调节炮点的密集程度。
水听器选用MicroEe24道组合检波固态油压电缆，相比单道接收，24道组合检波具有较高的信噪比。
2.2 确定最佳观测系统数据采集之前，通过实验确定最佳偏移距、采样间隔、激发频率及滤波等参数，以使震源激发的地震波既能穿透目标地层，又能较好地压制多次波。
本次采样间隔为0.125 ms，记录时长为250 ms，采用等偏移距为6 m。
2.3 GPS导航定位物探工作测量定位采用信标导航和GPS差分定位，测量时将RTK流动站安装在勘探船上，连续接收GPS信号，通过实时计算，可显示出勘探船的实际位置与设计勘探测线的偏离距离以及航向与航速，实验人员指挥勘探船按设计的勘探测线进行水域地震映像勘探。
保持定点时间和主机记录时间同步，每完成一个测点的地震映像数据采集后，数据将自动存盘(图2)。
图2 水域地震映像观测系统示意Fig.2 Schematic diagram of seismic image observation system in water area2.4 潮位测量由于海域的海水存在一定的潮差，高程计算需要同时进行潮差的日变观测工作。
本次物探在研究区附近码头上设置有多个水位观测点，工作时派专人观测潮水高程日变，每10 min观测一次并记录，供后期资料处理时作高程校正使用。
2.5 数据采集工作方式根据前期实验后的最佳观测系统进行相应的数据采集，外业工作时，地震数据采集仪器、GPS测量及导航仪器置于工作船上，并由该船牵引水上多道接收电缆及双源电磁地震震源系统。
工作系统在GPS导航指引下，沿测线逐点采集数据。
震源按需要手动激发，地震仪采集地震数据与GPS仪测量定位同步进行。
工作船牵引测量系统连续、缓慢的沿测线从一端点驶向另一端点，即可完成物探剖面测量。
3 成果分析与解释水域地震映像采用等偏移距进行单波(P波)勘探，避免了折射波和面波的干扰，从处理结果来看，分辨率较高。
在研究区布设了5条测线进行实验工作，取得了较好的效果。
成果解释以地震映像时间剖面为基础，结合钻孔资料标定的速度(表1)，获取了深度剖面。
深度剖面上同相轴的起伏状态和特征反映了地层的结构变化，5条测线(位置如图1所示)成果反映了海底火成岩区典型的球状风化特征。
图3、图4、图5为SW-NE方向3条相互平行测线的映像深度剖面成果图，3条测线在海平面(0 m)之下均出现3个较为连续的同相轴T1、T2和T3，除此之外，再无其他连续可追踪的同相轴存在。
图3为测线Ⅰ地震映像处理成果与解释图，T1为水底界面。
深度剖面显示水深和测试水深结果一致，水深约14.3～16.2 m，水底下界面平稳，测线两端略有变化；T2为淤泥、砂、砾石组成的地层界面，该地层厚度约6.8～8.5 m；T3为强风化花岗岩底界面，起伏较大，测线范围内出现多处中风化基岩面向上隆起与强风化基岩面向下凹陷，与花岗岩球状风化特征较好吻合。
图3 测线Ⅰ地震映像处理成果与解释Fig.3 Surveying line I seismic image processing results and interpretation map图4为测线Ⅱ地震映像处理成果与解释图，T1为水底界面。
深度剖面显示，水深从SW往NE方向逐渐变深，水深为14.5～20.7 m；T2同样为淤泥、砂、砾石组成的地层界面，该地层厚度变化较大，约5.6～38.4 m；T3为强风化花岗岩底界面，该界面起伏较大，测线2 100 m处的中风化基岩面明显隆起，为花岗岩球状风化不均所致，与测线Ⅰ地震映像结果具有一定的继承性。
图5为测线Ⅲ地震映像处理成果与解释图。
T1为水底界面，深度剖面显示水深从SW往NE方向逐渐变浅，水深为17.2～21.3 m；T2同样为淤泥、砂、砾石组成的地层界面，该地层厚度至SW往NE方向逐渐变薄，厚度约22.4～14.8 m；T3为强风化花岗岩底界面，该界面起伏较大，测线180 0 m处的中风化基岩面明显隆起，与测线Ⅰ1 600 m处、测线Ⅱ2 100 m处的中风化基岩面隆起存在相同的继承性，更进一步印证为花岗岩球状风化不均。
图4 测线Ⅱ地震映像处理成果与解释Fig.4 Surveying line Ⅱ seismic image processing results and interpretation图5 测线Ⅲ地震映像处理成果与解释Fig.5 Surveying line Ⅲ seismic image processing >results and interpretation图6、图7分别为NNW-SSE方向2条相互平行测线的映像深度剖面成果图。
2条测线在海平面(0 m)之下均出现3个较为连续的同相轴T1、T2和T3，除此之外，再无其他连续可追踪的同相轴存在。
图6 测线Ⅳ地震映像处理成果与解释Fig.6 Surveying line Ⅳ seismic image processing results and interpretation图6为测线Ⅳ地震映像处理成果与解释图。
