CorelDraw怎样绘制平面图CorelDRAW中画出图形以后经常要调换图形和图层的前后顺序，怎样调整呢?下面店铺跟分享了更多关于CorelDraw怎样绘制平面图，希望你喜欢。

coreldraw绘制平面图的方法步骤首先看一下CAD的平面布局图。

1、打开Coreldraw软件，在绘图窗口处双击，则弹出选项窗口，设置全局比例，平面图是1：80。

如图。

(点击查看原图)2、在coreldraw中用矩形工具画一个如图所示的形状。

注意在画图过程中的视图放缩快接键是：放大F2;缩小F3;全屏F4;最大显示F9。

3、一面墙体画完后，然后给其填充颜色，点击图中方框所指示的，用系统带的色谱。

不过标准的方法是点图中下方所指示的矩形框，上面的是内部填色，下面的是边框的颜色。

4、在coreldraw中画图的过程中，会用到把一个物体的填色等同与其他物体，用这个工具就可以了(ctrl+shift+a)。

5、现在开始制作窗户。

6、调出方框，新建一个物体作为窗口。

7、在coreldraw中将要剪掉的物体选择起来，然后如图2指示的设置，点击修剪，得到结果如图4所示。

8、墙体和窗户基本完成之后，可以将他们焊接在一起。

接下来是制作门，这个可以调用模块，也可以自己画，然后进行标注。

9、在coreldraw中选择标注工具，方框1所示的就是用来做标注的工具，首先是做标注然后进行文字说明。

制作标注：画一直线，这个可以结合ctrl键来画，然后修改直线的两面三刀端，形成标注的雏形。

10、门窗和标注完成后，就开始制作填充，先用矩形工具选择，然后转化为曲线进行编辑。

11、在coreldraw中用矩形工具先画一个图形，点击右键转化为曲线命令，进行下一步的调整。

12、转化曲线后双击图形就可以编辑了，在边上双击可以增加点，用移动工具把新增加的点移到合适的位置，因为刚才已经开了捕捉，所以移动起来方便。

13、填充的图形编辑好之后，把它放到最后面，系统提供了快捷键可以安心使用，然后填充。

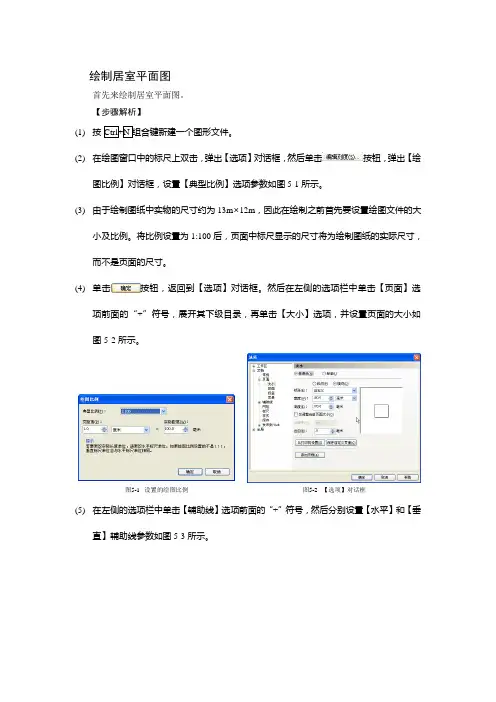

绘制居室平面图首先来绘制居室平面图。

【步骤解析】(1)按Ctrl+N组合键新建一个图形文件。

(2)在绘图窗口中的标尺上双击，弹出【选项】对话框，然后单击按钮，弹出【绘图比例】对话框，设置【典型比例】选项参数如图5-1所示。

(3)由于绘制图纸中实物的尺寸约为13m×12m，因此在绘制之前首先要设置绘图文件的大小及比例。

将比例设置为1:100后，页面中标尺显示的尺寸将为绘制图纸的实际尺寸，而不是页面的尺寸。

(4)单击按钮，返回到【选项】对话框。

然后在左侧的选项栏中单击【页面】选项前面的“+”符号，展开其下级目录，再单击【大小】选项，并设置页面的大小如图5-2所示。

图5-1 设置的绘图比例图5-2 【选项】对话框(5)在左侧的选项栏中单击【辅助线】选项前面的“+”符号，然后分别设置【水平】和【垂直】辅助线参数如图5-3所示。

图5-3 设置的辅助线参数(6)辅助线参数设置完成后，单击按钮，添加的辅助线如图5-4所示。

图5-4 添加的辅助线(7)选择【视图】/【对齐辅助线】命令，启动对齐功能，然后利用工具沿添加的辅助线绘制出平面图的外轮廓，如图5-5所示。

(8)选择工具，弹出【轮廓笔】对话框，设置各选项及参数如图5-6所示。

图5-5 绘制的房子外轮廓图5-6 【轮廓笔】对话框参数设置(9)单击按钮，设置轮廓笔宽度后的线形效果如图5-7所示。

(10)利用工具及与步骤（7）相同的设置线形宽度的方法，绘制出如图5-8所示的宽度为“120mm”的承重墙。

注意，在设置轮廓宽度时一定要勾选【按图像比例缩放】复选框，以确保线形轮廓在放大或缩小时仍能按正常的比例显示。

图5-7 设置轮廓笔宽度后的线形效果图5-8 绘制的承重墙(11)利用工具绘制一个矩形，然后设置属性栏中的参数为“1000 mm”，将修改尺寸后的矩形移动到如图5-9所示的位置。

(12)选择工具，将鼠标指针移动到矩形内的线形上，当鼠标指针显示为形状时单击，将矩形内的线形删除。

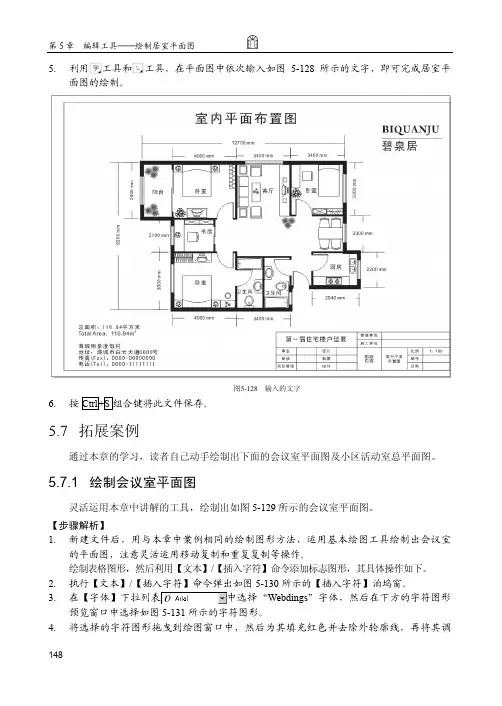

第5章 编辑工具──绘制居室平面图
1485.
利用
工具和
工具，在平面图中依次输入如图5-128所示的文字，即可完成居室平
面图的绘制。

图5-128 输入的文字
6. 按Ctrl+S 组合键将此文件保存。

5.7 拓展案例
通过本章的学习，读者自己动手绘制出下面的会议室平面图及小区活动室总平面图。

5.7.1 绘制会议室平面图
灵活运用本章中讲解的工具，绘制出如图5-129所示的会议室平面图。

【步骤解析】
1.
新建文件后，用与本章中案例相同的绘制图形方法，运用基本绘图工具绘制出会议室
的平面图，注意灵活运用移动复制和重复复制等操作。

绘制表格图形，然后利用【文本】/【插入字符】命令添加标志图形，其具体操作如下。

2. 执行【文本】/【插入字符】命令弹出如图5-130所示的【插入字符】泊坞窗。

3. 在【字体】下拉列表中选择“Webdings ”字体，然后在下方的字符图形
预览窗口中选择如图5-131所示的字符图形。

4. 将选择的字符图形拖曳到绘图窗口中，然后为其填充红色并去除外轮廓线，再将其调。

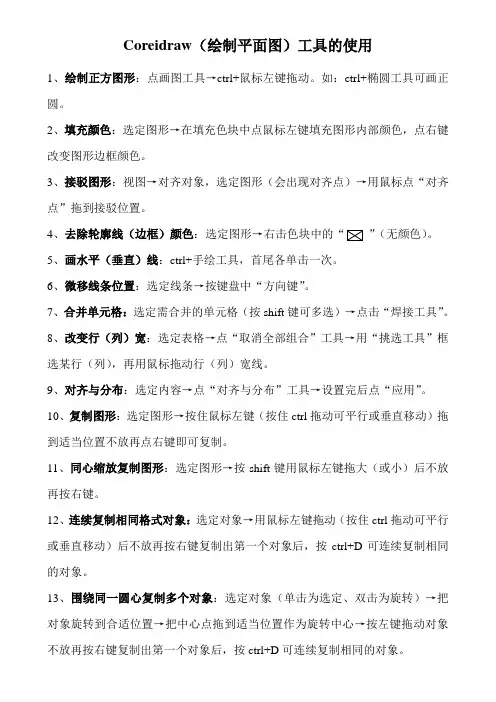

Coreidraw（绘制平面图）工具的使用
1、绘制正方图形：点画图工具→ctrl+鼠标左键拖动。

如：ctrl+椭圆工具可画正圆。

2、填充颜色：选定图形→在填充色块中点鼠标左键填充图形内部颜色，点右键改变图形边框颜色。

3、接驳图形：视图→对齐对象，选定图形（会出现对齐点）→用鼠标点“对齐点”拖到接驳位置。

4、去除轮廓线（边框）颜色”（无颜色）。

5、画水平（垂直）线：ctrl+手绘工具，首尾各单击一次。

6、微移线条位置：选定线条→按键盘中“方向键”。

7、合并单元格：选定需合并的单元格（按shift键可多选）→点击“焊接工具”。

8、改变行（列）宽：选定表格→点“取消全部组合”工具→用“挑选工具”框选某行（列），再用鼠标拖动行（列）宽线。

9、对齐与分布：选定内容→点“对齐与分布”工具→设置完后点“应用”。

10、复制图形：选定图形→按住鼠标左键（按住ctrl拖动可平行或垂直移动）拖到适当位置不放再点右键即可复制。

11、同心缩放复制图形：选定图形→按shift键用鼠标左键拖大（或小）后不放再按右键。

12、连续复制相同格式对象：选定对象→用鼠标左键拖动（按住ctrl拖动可平行或垂直移动）后不放再按右键复制出第一个对象后，按ctrl+D可连续复制相同的对象。

13、围绕同一圆心复制多个对象：选定对象（单击为选定、双击为旋转）→把对象旋转到合适位置→把中心点拖到适当位置作为旋转中心→按左键拖动对象不放再按右键复制出第一个对象后，按ctrl+D可连续复制相同的对象。

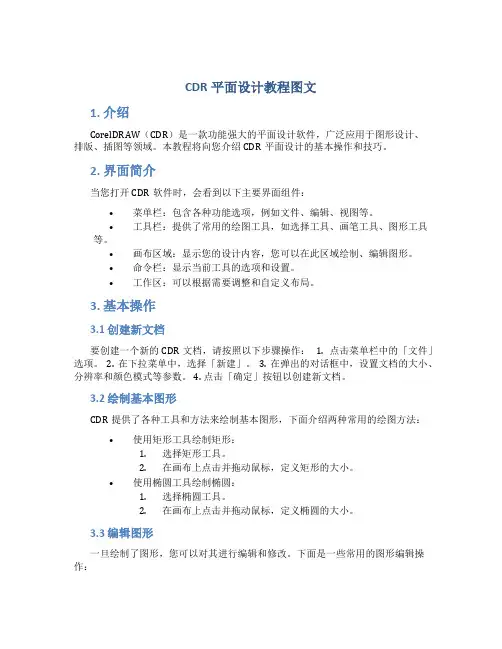

CDR平面设计教程图文1. 介绍CorelDRAW（CDR）是一款功能强大的平面设计软件，广泛应用于图形设计、排版、插图等领域。

本教程将向您介绍CDR平面设计的基本操作和技巧。

2. 界面简介当您打开CDR软件时，会看到以下主要界面组件：•菜单栏：包含各种功能选项，例如文件、编辑、视图等。

•工具栏：提供了常用的绘图工具，如选择工具、画笔工具、图形工具等。

•画布区域：显示您的设计内容，您可以在此区域绘制、编辑图形。

•命令栏：显示当前工具的选项和设置。

•工作区：可以根据需要调整和自定义布局。

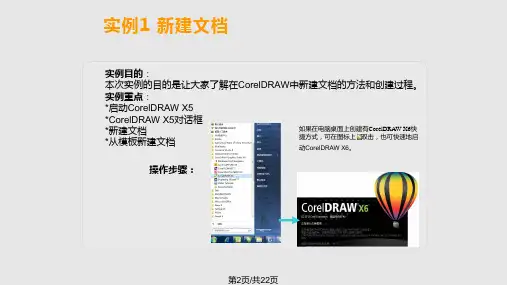

3. 基本操作3.1 创建新文档要创建一个新的CDR文档，请按照以下步骤操作： 1. 点击菜单栏中的「文件」选项。

2. 在下拉菜单中，选择「新建」。

3. 在弹出的对话框中，设置文档的大小、分辨率和颜色模式等参数。

4. 点击「确定」按钮以创建新文档。

3.2 绘制基本图形CDR提供了各种工具和方法来绘制基本图形，下面介绍两种常用的绘图方法：•使用矩形工具绘制矩形：1.选择矩形工具。

2.在画布上点击并拖动鼠标，定义矩形的大小。

•使用椭圆工具绘制椭圆：1.选择椭圆工具。

2.在画布上点击并拖动鼠标，定义椭圆的大小。

3.3 编辑图形一旦绘制了图形，您可以对其进行编辑和修改。

下面是一些常用的图形编辑操作：•移动图形：选中图形，使用选择工具拖动图形到新位置。

•缩放图形：选中图形，使用缩放工具按住鼠标并拖动来改变图形的大小。

•旋转图形：选中图形，使用旋转工具将鼠标放在图形上方并拖动来旋转图形。

4. 高级技巧4.1 使用图层管理设计CDR的图层功能可以帮助您更好地管理设计，使其更加清晰和易于编辑。

以下是一些图层管理的技巧：•创建新图层：点击图层面板中的「新建图层」按钮。

•重命名图层：双击图层名称，然后输入新名称。

•隐藏图层：单击图层左侧的眼睛图标来隐藏图层。

•锁定图层：单击图层左侧的锁定图标来锁定图层，防止图形被无意中修改。

4.2 使用效果和滤镜CDR提供了多种效果和滤镜，可以为您的设计增添更多的独特和艺术效果。

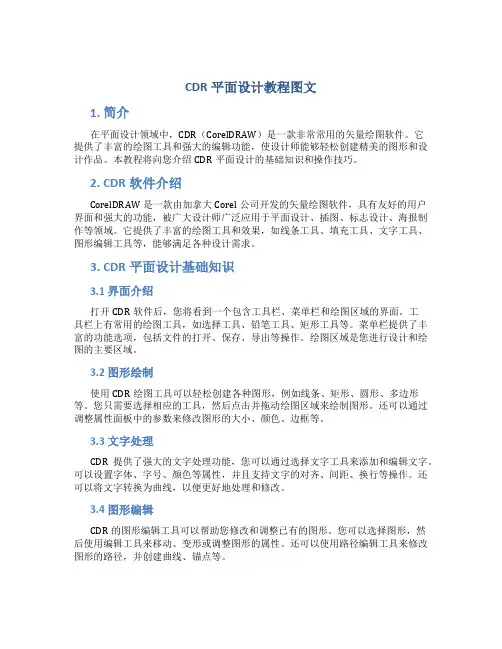

CDR平面设计教程图文1. 简介在平面设计领域中，CDR（CorelDRAW）是一款非常常用的矢量绘图软件。

它提供了丰富的绘图工具和强大的编辑功能，使设计师能够轻松创建精美的图形和设计作品。

本教程将向您介绍CDR平面设计的基础知识和操作技巧。

2. CDR软件介绍CorelDRAW是一款由加拿大Corel公司开发的矢量绘图软件，具有友好的用户界面和强大的功能，被广大设计师广泛应用于平面设计、插图、标志设计、海报制作等领域。

它提供了丰富的绘图工具和效果，如线条工具、填充工具、文字工具、图形编辑工具等，能够满足各种设计需求。

3. CDR平面设计基础知识3.1 界面介绍打开CDR软件后，您将看到一个包含工具栏、菜单栏和绘图区域的界面。

工具栏上有常用的绘图工具，如选择工具、铅笔工具、矩形工具等。

菜单栏提供了丰富的功能选项，包括文件的打开、保存、导出等操作。

绘图区域是您进行设计和绘图的主要区域。

3.2 图形绘制使用CDR绘图工具可以轻松创建各种图形，例如线条、矩形、圆形、多边形等。

您只需要选择相应的工具，然后点击并拖动绘图区域来绘制图形。

还可以通过调整属性面板中的参数来修改图形的大小、颜色、边框等。

3.3 文字处理CDR提供了强大的文字处理功能，您可以通过选择文字工具来添加和编辑文字。

可以设置字体、字号、颜色等属性，并且支持文字的对齐、间距、换行等操作。

还可以将文字转换为曲线，以便更好地处理和修改。

3.4 图形编辑CDR的图形编辑工具可以帮助您修改和调整已有的图形。

您可以选择图形，然后使用编辑工具来移动、变形或调整图形的属性。

还可以使用路径编辑工具来修改图形的路径，并创建曲线、锚点等。

4. CDR平面设计操作技巧4.1 使用图层管理设计图层是CDR中非常重要的概念，它可以帮助您组织和管理设计元素。

您可以使用图层面板来创建、删除、隐藏和修改图层。

通过将不同的设计元素放置在不同的图层中，可以方便地进行编辑和控制。

这篇教程教三联教程的朋友们用CorelDRAW制作彩色平面布置图，教程难度不大，绘制出来的布置图挺漂亮的，转发过来和三联教程的朋友们一起分享学习了，先来看看最终的效果图吧：用AutoCAD画一幅黑白线条平面图，不能直观地反映室内设计意图(这样的图只适用于设计院、建筑施工公司、监理公司等的专业技术人员)。

如果换一种设计办法，用彩色平面布置图来表现，就既能让人一目了然，又具有表现力与感染力。

其实设计一幅这样的彩色户型图并不难，不外乎有如下几种方法。

1、先用矢量软件绘制，再转换为像素图形(AutoCAD→Corel DRAW→Photoshop)。

2、直接用矢量软件设计(Corel DRAW或FreeHand)。

3、用三维软件建模→材质→灯光→渲染二维平面(3DSMAX或MAYA)。

现在谈谈如何用Corel DRAW画一幅漂亮的彩色平面图。

用Corel DRAW来画图既简单快捷，又便于修改，对电脑硬件配置要求也不高(Pentium90以上，32MB内存)，软件从Corel DRAW 5到Corel DRAW 11的版本都可以，画一幅彩色户型图仅用几个很简单的菜单命令。

一、创建墙基线在Corel DRAW中，用矩形工具画出墙基线、立柱、横梁，用“安排→变形→大小”命令，按比例改变尺寸大小，墙厚为1/2墙(12cm)、1.8墙(18cm)、2.4墙(24cm)，室内开间为墙长度(矩形长度)。

直接在输入框内输入参数(图1)。

用鼠标左键在色盘点选需要填充的彩色(一般墙基线为黑色)。

选中需要复制的对象(墙基线、立柱、横梁)，按键盘上的“+”号复制一个物体对象。

用“安排→变形→位置”命令，改变墙基线的距离和位置即室内开间(常规为2.2m、2.4m、3.3m、3.6m、4.2m、)。

用“安排→变形→旋转”命令，改变墙基线的角度和方向。

二、安装门窗用矩形工具画出门扇的宽度(600mm~900mm)和门扇的厚度(40mm~50mm)，用椭圆形工具画1/4圆，画出门扇的开启方向(图2)，将矩形和圆弧群组插入需要安装木门的位置。
