建筑结构基础隔震概述
- 格式:pdf
- 大小:230.60 KB
- 文档页数:1
基础隔震研究进展综述摘要:基础隔震技术是一种结构控制技术在工程中应用广泛,其有造价低廉,施工便捷、控制效果佳,受到国内外的重视。
本文综述了基础隔震的概念,以及研究进展。
关键词:基础,隔震,支座,阻尼,进展一、引言近年来我国在结构的隔震研究十分活跃,工程应用日益增多,已开始从理论和试验研究、方案设计、结合实际工程进行分析研究,在我国新的《建筑抗震设计规范》中,已增加了隔震专门章节。
工程结构应用橡胶支座的推荐性设计标准亦已批准。
在国际方面,自第一届国际结构控制会议于年在美国洛杉矶召开以来,大约每9 年召开一次,有关领域的文章也常见于国内外期刊和会议上。
二、概念建筑结构隔震的本质思想是通过增加能够提供柔性和适当耗能装置(阻尼)的隔震层(系统),以达到减小结构振动的目的。
基础隔震,就是在建筑物的基础和上部结构之间设置一个隔震层,延长结构的振动周期,适当增加结构的阻尼,使结构的位移集中于隔震层,上部结构像刚体一样,自身相对位移很小,从而使建筑物不发生破坏或倒塌。
基础隔震技术的基本原理是通过设置在结构物底部与基础顶面之间的隔震消能装置,增加结构的变形能力和滞变阻尼。
变形能力的增加,使得结构在地震作用下保持不倒;而阻尼的增大可以吸收更多的地震能量从而大大减小地震作用、基底位移和结构变形。
同时,结构变形能力的增大导致了结构产生的第一振型周期变长。
这与增大的阻尼相结合,就可以大大降低地震影响系数,并且结构底部有足够的横向变形能力和滞变阻尼,使得结构底部的应力分布较为均匀,避免了常见的结构底部首先破坏的可能性。
三、基础隔震体系的主要类型基础隔震体系按隔震机理不同可划分为橡胶支座隔震体系、滑动摩擦隔震体系、组合隔震体系、摩擦摆体系等。
基于结构安全性和经济性等原因,目前广泛应用的是橡胶支座隔震体系、滑动摩擦隔震体系和组合隔震体系。
1.1 橡胶支座隔震体系橡胶支座分铅芯叠层橡胶支座、普通叠层橡胶支座和高阻尼叠层橡胶支座。
基础隔震原理隔震技术是一种重要的地震防护手段,它可以有效减小地震对建筑物和设备的破坏程度,保护人们的生命财产安全。
基础隔震作为隔震技术的重要组成部分,具有重要的意义。
本文将介绍基础隔震的原理及其应用。
基础隔震是指通过在建筑物的基础和地基之间设置隔震装置,使建筑物在地震作用下产生相对于地基的位移,从而减小地震对建筑物的影响。
基础隔震的主要原理可以概括为“软硬结合”,即在建筑物的基础和地基之间设置具有一定变形能力的隔震装置,通过隔震装置的变形吸收地震能量,减小地震对建筑物的冲击力,从而达到减震效果。
基础隔震的主要隔震装置包括橡胶隔震支座、钢板隔震支座等。
橡胶隔震支座是一种常用的隔震装置,它由上下两个钢板和中间的橡胶垫组成,可以在地震时产生相对位移,吸收地震能量。
钢板隔震支座则是利用钢板的弯曲变形来吸收地震能量,具有较大的变形能力。
基础隔震技术的应用范围非常广泛,可以用于各种类型的建筑物,如住宅、商业建筑、工业厂房等。
在地震频发的地区,基础隔震技术尤为重要,它可以有效减小地震对建筑物和设备的破坏程度,提高建筑物的抗震性能,保护人们的生命财产安全。
除了在新建建筑中应用基础隔震技术,对于一些现有建筑物也可以通过加固改造的方式引入基础隔震技术,提高建筑物的抗震性能。
这对于一些历史建筑或者特殊用途的建筑物来说尤为重要,可以有效延长建筑物的使用寿命,提高抗震能力。
总的来说,基础隔震作为隔震技术的重要组成部分,具有重要的意义。
它通过“软硬结合”的原理,利用隔震装置的变形能力来吸收地震能量,减小地震对建筑物的影响。
基础隔震技术的应用范围广泛,可以用于各种类型的建筑物,并且可以通过加固改造的方式引入现有建筑物中。
基础隔震技术的发展将对提高建筑物的抗震性能,保护人们的生命财产安全起到重要作用。
基础隔震结构设计及施工指南一、概述基础隔震技术是一种有效的结构抗震方法,通过在建筑物基础和上部结构之间设置隔震层,减小地震对建筑物造成的破坏。
本指南将就基础隔震结构的设计和施工进行详细介绍,旨在提供一套全面、实用的指导方案。
二、基础隔震原理基础隔震技术的基本原理是通过增加建筑物的柔性和阻尼,减小地震对上部结构的冲击力。
在隔震层中,通常采用橡胶隔震支座、阻尼器等元件,以实现减震、隔震的效果。
三、隔震结构选型根据建筑物的类型、高度、地震烈度等因素,选择适合的隔震结构类型。
常见的隔震结构有:基础隔震框架、基础隔震剪力墙等。
在选型过程中,应充分考虑结构的抗震性能、施工难度、经济性等因素。
四、隔震系统设计1. 隔震支座设计:根据上部结构的重量、地震力等参数,选择合适尺寸和承载能力的橡胶隔震支座。
2. 阻尼器设计:根据地震烈度、结构类型等条件,选择适合的阻尼器类型,并进行详细的结构设计。
3. 整体结构设计:在满足功能需求的前提下,优化整体结构布局,提高结构抗震性能。
五、关键部件设计1. 支座设计:确保支座具有足够的承载能力和稳定性,能够承受地震作用下的剪力和压力。
2. 阻尼器设计:选择适合的阻尼器类型,并进行详细的结构设计,以确保其能够有效地吸收地震能量。
3. 连接节点设计:确保连接节点具有足够的刚度和强度,能够承受地震作用下的剪切力和拉伸力。
六、施工工艺流程1. 基础施工:按照设计要求进行基础施工,确保基础结构和尺寸符合要求。
2. 安装隔震支座:将隔震支座安装在基础顶部,确保支座位置准确、平整。
3. 安装阻尼器:将阻尼器安装在相应的位置,确保安装牢固、稳定。
4. 上部结构施工:在隔震层上方进行上部结构的施工,确保结构稳定、安全。
5. 连接节点施工:对连接节点进行施工,确保节点连接牢固、稳定。
6. 验收与测试:完成施工后进行验收和测试,确保隔震结构符合设计要求。
七、施工质量控制1. 材料质量控制:确保使用的材料符合设计要求,具备相应的质量证明文件。
建筑结构的隔震、减振和振动控制一、本文概述随着社会的快速发展和科技的进步,建筑结构的隔震、减振和振动控制成为了土木工程领域的重要研究方向。
地震、风振、机械振动等外部因素都可能对建筑结构产生破坏,严重时甚至威胁到人们的生命安全。
因此,如何有效地隔绝、减少和控制这些振动带来的影响,成为了建筑设计和施工中不可忽视的问题。
本文旨在全面介绍建筑结构的隔震、减振和振动控制的基本原理、技术方法和实际应用。
我们将首先概述隔震、减振和振动控制的基本概念和重要性,然后详细分析各类振动控制技术的原理、特点和应用范围。
在此基础上,我们将深入探讨建筑结构隔震、减振和振动控制的设计方法、施工技术和评价标准。
通过具体案例分析,展示这些技术在实际工程中的应用效果和经济效益。
通过阅读本文,读者可以深入了解建筑结构隔震、减振和振动控制的基本理论和实践方法,为未来的建筑设计和施工提供有益的参考和借鉴。
我们也期望通过本文的探讨,能够推动建筑结构振动控制技术的进一步发展,为社会的繁荣和进步贡献力量。
二、隔震技术建筑物与基础之间设置隔震层,以隔离地震波对建筑物的直接作用,从而减小建筑物的地震响应。
隔震技术的基本原理是利用隔震层的柔性和阻尼特性,延长建筑物的自振周期,避开地震能量集中的频段,同时消耗地震能量,达到减小地震对建筑物破坏的目的。
隔震层通常由橡胶隔震支座、阻尼器、滑移隔震支座等构成。
其中,橡胶隔震支座以其良好的弹性和耐久性,在隔震技术中得到了广泛应用。
阻尼器则通过吸收和消耗地震能量,进一步减小建筑物的振动幅度。
滑移隔震支座则利用滑移面的摩擦力来消耗地震能量,实现建筑物的隔震。
隔震技术的应用范围广泛,包括住宅、学校、医院等各类建筑。
在实际工程中,需要根据建筑的结构特点、地震烈度、场地条件等因素,选择合适的隔震技术和隔震层设计方案。
同时,隔震技术的实施需要严格遵守相关规范和标准,确保隔震层的质量和性能。
隔震技术的优点在于其能够有效地减小建筑物的地震响应,保护建筑物免受地震破坏。
隔震技术简介
隔震技术是在建筑物的基础或下部结构和上部结构之间设置隔震装置,以形成隔震层。
这种技术的主要目的是隔离地震能量向上部结构的传递,从而减少输入到上部结构的地震能量。
同时,它还可以延长上部结构的自振周期,降低上部结构的地震反应,从而达到预期的抗震防震要求,使建筑物的安全得到更可靠的保证。
隔震技术主要包括基础隔震和层间隔震两种方式。
基础隔震技术是用水平力很“柔”的隔震元件将上部建筑与基础隔离,由于隔震层的刚度很小,当地震发生时,隔震层将发挥“隔”的作用,承受地震动引起的位移运动,而上部结构只作近似平动。
层间隔震则是在建筑物上部结构与基础之间以及上部建筑层间设置隔震层,以达到隔离地震能量的目的。
隔震体系具有足够的竖向承载力、隔震特性、复位特性和阻尼消能特性等基本特征。
其中,隔震装置的竖向承载力必须大于上部结构的所有荷载,以确保建筑结构物在使用状态下的绝对安全和满足使用要求。
同时,隔震装置还需要具有可变的水平刚度,以在强风或微小地震时提供足够的水平刚度,而在中等强度地震下则能转变为柔性隔震结构体系,从而把地面震动有效地隔开。
此外,隔震技术还可以应用于各种生命线工程、宿舍楼、商场、精密仪器室等重要建筑中,以提高其抗震性能。
目前,国内外已有许多成功的隔震技术应用实例,证明了其有效性和可行性。
建筑结构基础隔震概述【摘要】基础隔震支座是一种应用较为广泛的建筑隔震、减震措施,本文对其基本原理进行了概述,通过对基础隔震中粘弹性隔震支座、滑移隔震支座、摩擦摆隔震支座的原理及特点的介绍,对基础隔震支座的应用前景进行了分析。
【关键词】基础隔震;抗震设计;橡胶隔震;摩擦摆隔震【中图分类号】TU31【文献标识码】A【文章编号】1002-8544(2017)02-0245-02引言我国地处环太平洋地震带与欧亚地震带之间,地震活动频度高、强度大、分布广,是一个震灾严重的国家。
近些年来,四川的汶川地震、青海的玉树地震都给人民的生命财产安全造成严重损害。
因此建筑结构设计中的抗震设计问题成为关系到民生的关键问题,随着新技术和新理念的发展,隔震和消能减震成为建筑结构抗震设计中减轻地震灾害的有效手段。
目前研究较多隔震措施包括特殊材料隔震、基础隔震、层间隔震、无粘结支撑隔震、悬挂隔震等措施,但应用最广泛的隔震措施为基础隔震。
1.基础隔震概念及原理基础隔震是在基础与上部结构之间设置中间隔震层,将上部结构与基础隔开,在地震作用下,隔震装置可以隔离地震能量的向上传输,以降低上部结构的地震反应[1]。
与传统抗震措施相比,基础隔震有其独特的特点:传统抗震设计原则是小震不坏、中震可修、大震不倒,其主要做法是增加结构屈服段长度,但在遭遇地震时主体结构不可避免的要发生强烈晃动,而采用基础隔震措施可以有效的减小建筑物的晃动,使上部结构只发生微小的相对运动和变形,从而保证建筑物在水平地震作用下不发生损坏和倒塌。
不仅能保证居住者的人身安全,还能保证建筑结构和内部设备的完好。
2.基础隔震分类及特点基础隔震包括粘弹性隔震、滑移隔震、摩擦摆隔震等多种形式,隔震装置有夹层橡胶垫隔震装置、混合隔震装置等形式。
2.1 滑移隔震支座滑移隔震按其隔震装置的不同可以分为滚轴滑移隔震和摩擦滑移隔震,滚轴滑移隔震利用滚轴和滚球作为摩擦装置,摩擦滑移隔震采用特殊的摩擦阻尼器进行隔震,两者的作用机理相似,通过在基础面上设置滑移层,隔开基础与上部结构,从而抑制地震能量的向上传递。
第8章建筑结构减震隔震设计讲解建筑结构减震、隔震设计是在建筑设计中非常重要的一部分,可以大大提高建筑物的抗震能力,减少地震对建筑物的损坏和威胁。
本章将对建筑结构减震、隔震设计进行讲解。
1.建筑结构减震设计建筑结构减震设计是通过在建筑结构中引入减震装置,减少地震能量对建筑物产生的影响。
常见的减震装置有隔震支座、减震支撑、摩擦减震器等。
(1)隔震支座隔震支座是将建筑物与地基隔离,减少地震能量的传递。
它由橡胶、钢板等材料制成,能够在地震时发生形变,吸收地震能量。
隔震支座能够有效减少地震对建筑物的影响,提高建筑物的抗震能力。
(2)减震支撑减震支撑是通过设置支撑装置,将建筑物与地基连接起来,减少地震能量的传递。
减震支撑一般采用液体阻尼器、粘滞阻尼器等装置。
它们能够在地震时发挥一定的阻尼作用,减少地震对建筑物的影响。
(3)摩擦减震器摩擦减震器是通过在结构连接处设置摩擦装置来减少地震能量的传递。
摩擦减震器通常由摩擦片、压力板等组成,当地震发生时,摩擦减震器能够在摩擦力的作用下发生滑动,吸收地震能量。
2.建筑结构隔震设计建筑结构隔震设计是通过在建筑物与地基之间设置隔震装置,减少地震能量对建筑物的传递。
常见的隔震装置有橡胶隔震层、空气隔震层等。
(1)橡胶隔震层橡胶隔震层是将建筑物与地基分离,通过橡胶材料的柔性来减少地震能量的传递。
橡胶隔震层能够有效减少地震对建筑物的影响,提高建筑物的抗震能力。
(2)空气隔震层空气隔震层是在建筑物与地基之间设置空气垫,通过空气的弹性来减少地震能量的传递。
空气隔震层能够在地震时发生形变,吸收地震能量,减少对建筑物的影响。
建筑结构减震、隔震设计可以有效提高建筑物的抗震能力,减少地震对建筑物的损坏和威胁。
在建筑设计中,需要根据地震活动的频率、振动频率和建筑物的结构特点来选择适合的减震、隔震装置。
同时,还需要考虑建筑物的使用功能和经济性,综合进行设计。
通过科学合理的减震、隔震设计,可以有效保护建筑物和人员的安全。
隔震和减震都是降低地震对建筑物影响的重要手段。
隔震是在建筑物基础或下部或上部结构之间设置由隔震器(橡胶隔震支座等)、阻尼装置等组成的隔震层,隔离地震能量向上部结构传递,减少输入到上部结构的地震能量,同时延长上部结构的自振周期,降低上部结构的地震反应,使建筑物的振动控制在允许范围内,从而达到保护建筑物的目的。
隔震技术可以分为基底隔震、层间隔震、高位隔震和局部隔震等多种类型。
减震则主要是通过各种装置或材料来消耗地震能量,减小地震对建筑物的冲击。
常见的减震方法有橡胶隔震、弹簧隔震和液体阻尼等。
例如,橡胶隔震是采用橡胶材料作为隔震装置,如橡胶支座、橡胶垫等,它们具有较好的弹性和抗震能力,能够吸收地震产生的能量,减少地震对建筑物的影响;弹簧隔震则是采用弹簧装置作为隔震装置,可以通过弹性变形吸收地震能量,减小地震对建筑物的冲击,常用于大型建筑物或桥梁等结构中;液体阻尼减震是利用液体阻尼特性来减震,通过在建筑结构中设置液体阻尼装置,消耗地震能量,降低地震对建筑物的振动影响。

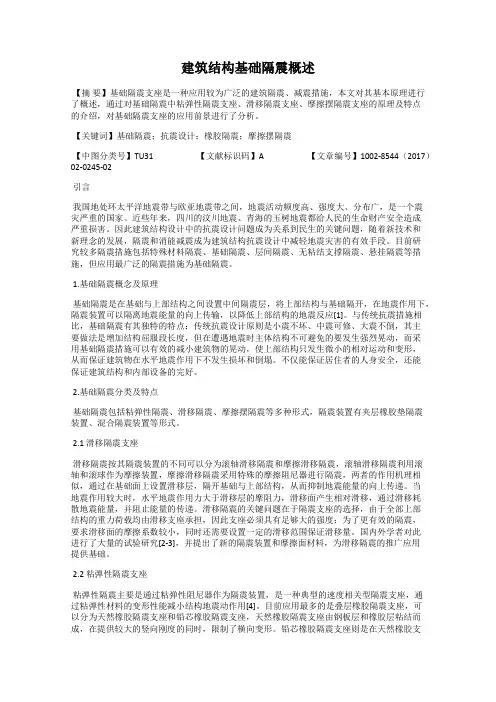

建筑结构基础隔震概述
发表时间:2017-06-15T14:45:19.083Z 来源:《建筑知识》2017年2期作者:李淼陈海彬[导读] 本文对其基本原理进行了概述,通过对基础隔震中粘弹性隔震支座、滑移隔震支座、摩擦摆隔震支座的原理及特点的介绍。
(华北理工大学建筑工程学院河北唐山 063000)【摘要】基础隔震支座是一种应用较为广泛的建筑隔震、减震措施,本文对其基本原理进行了概述,通过对基础隔震中粘弹性隔震支座、滑移隔震支座、摩擦摆隔震支座的原理及特点的介绍,对基础隔震支座的应用前景进行了分析。
【关键词】基础隔震;抗震设计;橡胶隔震;摩擦摆隔震【中图分类号】TU31 【文献标识码】A 【文章编号】1002-8544(2017)02-0245-02 引言
我国地处环太平洋地震带与欧亚地震带之间,地震活动频度高、强度大、分布广,是一个震灾严重的国家。
近些年来,四川的汶川地震、青海的玉树地震都给人民的生命财产安全造成严重损害。
因此建筑结构设计中的抗震设计问题成为关系到民生的关键问题,随着新技术和新理念的发展,隔震和消能减震成为建筑结构抗震设计中减轻地震灾害的有效手段。
目前研究较多隔震措施包括特殊材料隔震、基础隔震、层间隔震、无粘结支撑隔震、悬挂隔震等措施,但应用最广泛的隔震措施为基础隔震。
1.基础隔震概念及原理
基础隔震是在基础与上部结构之间设置中间隔震层,将上部结构与基础隔开,在地震作用下,隔震装置可以隔离地震能量的向上传输,以降低上部结构的地震反应[1]。
与传统抗震措施相比,基础隔震有其独特的特点:传统抗震设计原则是小震不坏、中震可修、大震不倒,其主要做法是增加结构屈服段长度,但在遭遇地震时主体结构不可避免的要发生强烈晃动,而采用基础隔震措施可以有效的减小建筑物的晃动,使上部结构只发生微小的相对运动和变形,从而保证建筑物在水平地震作用下不发生损坏和倒塌。
不仅能保证居住者的人身安全,还能保证建筑结构和内部设备的完好。
2.基础隔震分类及特点
基础隔震包括粘弹性隔震、滑移隔震、摩擦摆隔震等多种形式,隔震装置有夹层橡胶垫隔震装置、混合隔震装置等形式。
2.1 滑移隔震支座
滑移隔震按其隔震装置的不同可以分为滚轴滑移隔震和摩擦滑移隔震,滚轴滑移隔震利用滚轴和滚球作为摩擦装置,摩擦滑移隔震采用特殊的摩擦阻尼器进行隔震,两者的作用机理相似,通过在基础面上设置滑移层,隔开基础与上部结构,从而抑制地震能量的向上传递。
当地震作用较大时,水平地震作用力大于滑移层的摩阻力,滑移面产生相对滑移,通过滑移耗散地震能量,并阻止能量的传递。
滑移隔震的关键问题在于隔震支座的选择,由于全部上部结构的重力荷载均由滑移支座承担,因此支座必须具有足够大的强度;为了更有效的隔震,要求滑移面的摩擦系数较小,同时还需要设置一定的滑移范围保证滑移量。
国内外学者对此进行了大量的试验研究[2-3],并提出了新的隔震装置和摩擦面材料,为滑移隔震的推广应用提供基础。
2.2 粘弹性隔震支座
粘弹性隔震主要是通过粘弹性阻尼器作为隔震装置,是一种典型的速度相关型隔震支座,通过粘弹性材料的变形性能减小结构地震动作用[4]。
目前应用最多的是叠层橡胶隔震支座,可以分为天然橡胶隔震支座和铅芯橡胶隔震支座,天然橡胶隔震支座由钢板层和橡胶层粘结而成,在提供较大的竖向刚度的同时,限制了横向变形。
铅芯橡胶隔震支座则是在天然橡胶支座中心增加铅芯制作而成,在相同橡胶层和钢板层条件下,其水平抗变形能力将大大提高,提高了粘弹性隔震装置在大震作用下的隔震性能。
2.3 摩擦摆隔震支座
摩擦摆隔震支座在本质上也是一种滑移支座,其最主要的优势在于具有自动复位功能,在较大地震作用下,滑移摩擦隔震支座产生的相对滑移很难进行复位,必须借助特制的复位阻尼装置,不但增加了成本,也影响其使用性能。
Zayas等[5]在1985年,研发了摩擦摆隔震系统(FPS),通过特质的圆弧滑动面使得隔震装置具有自复位功能。
经过20多年的研究,目前摩擦摆隔震支座的构造形式已有10余种,其地震敏感度、稳定性和自复位能力均得到显著提高,成为一种具有广泛发展前景的隔震支座 3.结语
进行隔震设计的建筑抗震性能较传统的抗震结构体系,安全性和可靠性均具有较大的提升,而基础隔震措施作为目前应用比较成熟的技术,已经具有大量的工程实例,其隔震性能经受住了实际地震作用的考验,随着新技术、新材料的研发,隔震减震技术必将在工程实际中得到更广泛的应用。
参考文献
[1]吕西林,朱玉华,施卫星.组合基础隔靈房屋模型振动台试验研究[J].土木工程学报,2001,(2):34-39.
[2]周锡元,韩森,李大望.并联和串联基础隔震体系地震反应的某些特征[J].工程抗震与加固改造,1995,(4):1-5.
[3]王荣辉,许群.竖向弹簧一滚球隔靂系统的水平地震作用[J].华南理工大学学报, 2003,31(6):11-12.
[4]王烨华,周云,等.粘弹性阻尼减震结构研究与应用的新进展[J].防灾减灾工程学报,2006,26(1):109-120.
[5]Zayas V,Low S and Mahin S.A simple pendulum technique for achieving seismic isolation[J]. Earthquake Spectra, 1990,6:34-37. 基金项目:国家自然科学基金(51478162)。
