第1页, 共67页前言本资料介绍MCA电梯，该梯种以集成了变频控制和逻辑控制的CA9-MPU控制板、SCL串行通讯系统和SF2-DSC永磁同步薄形门机系统作为电气的关键组成部分，并基本使用了HGP型电梯的机械系统。
资料编写目的：随着MCA电梯的开发成功，在工程方面需要提供安装、调试、维修和保养各项工作的技术说明。
本资料是根据MCA电梯的技术特点，列出电梯在工程环节中所需使用的资料。
由于MCA电梯在电气控制原理上与HGP电梯有较多的相同点，又基本使用HGP电梯的机械系统，所以本资料对于相同点不再进行叙述，只作出说明“与XX电梯保持一致”。
本资料基本内容：（1）MCA系统电梯构成和技术特点。
（2）安装部分。
电气回路图的使用说明；控制柜及轿顶电器箱等重要电气部分的名称、功能介绍；工程大、细线及地线的安装等。
（3）调试部分。
运行前需进行检查的电梯各项安装情况，控制柜绝缘测试、低速试运行、永磁同步门机的调试运行、层高测定操作、高速运行调试、平层精度调整等。
发至：设计类文档接收组(电气) [√]; 设计类文档接收组(机械) [ ]; 设计类文档接收组(机电一体化) [ ]; 其他：一、MCA电梯的技术概述.......................................................................................................错误！未定义书签。
1.1技术构成及特点 (4)1.2变频器控制系统的构成 (4)1.3微机构成及特点 (7)1.4速度控制部分的构成 (8)1.5MCA电梯的规格..........................................................................................................................................错误！未定义书签。

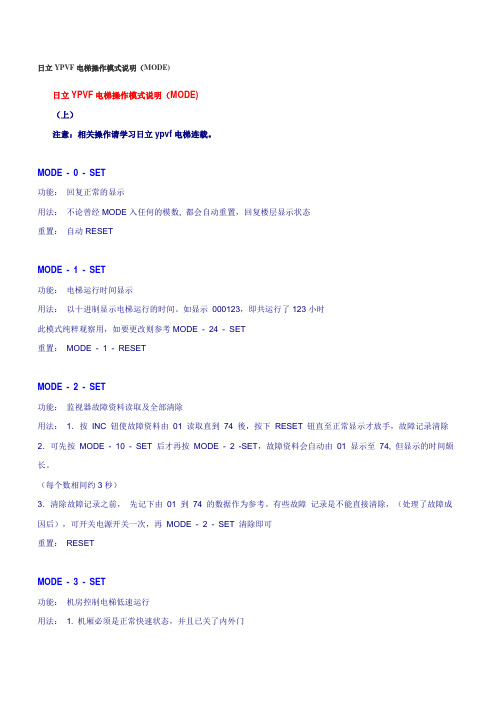

日立YPVF电梯操作模式说明（MODE)日立YPVF电梯操作模式说明（MODE)（上）注意：相关操作请学习日立ypvf电梯连载。
MODE - 0 - SET功能：回复正常的显示用法：不论曾经MODE入任何的模数, 都会自动重置，回复楼层显示状态重置：自动RESETMODE - 1 - SET功能：电梯运行时间显示用法：以十进制显示电梯运行的时间。
如显示000123，即共运行了123小时此模式纯粹观察用，如要更改则参考MODE - 24 - SET重置：MODE - 1 - RESETMODE - 2 - SET功能：监视器故障资料读取及全部清除用法：1．按INC 钮使故障资料由01 读取直到74 後，按下RESET 钮直至正常显示才放手，故障记录清除2．可先按MODE - 10 - SET 后才再按MODE - 2 -SET，故障资料会自动由01 显示至74, 但显示的时间颇长。
（每个数相间约3秒）3．清除故障记录之前，先记下由01 到74 的数据作为参考。
有些故障记录是不能直接清除，（处理了故障成因后），可开关电源开关一次，再MODE - 2 - SET 清除即可重置：RESETMODE - 3 - SET功能：机房控制电梯低速运行用法： 1. 机厢必须是正常快速状态，并且已关了内外门2. 按7字钮为控制电梯慢速上升，按4字钮为控制电梯慢速下降重置：MODE - 3 -RESETMODE - 4 - SET功能：最低层机厢按钮记录用法：1．如正常快速状态时，使电梯快速到最低层2．如维修状态时，电梯自动慢速落运行（参考MODE - 21 - SET）重置：自动RESETMODE - 5 - SET功能：中间层机厢按钮记录用法：如正常快速状态时，使电梯快速到中间楼层重置：自动RESETMODE - 7 - SET功能：最高层机厢按钮记录用法：1．如正常快速状态时，使电梯快速到最高层2．如维修状态时，电梯自动慢速上升运行（参考MODE - 21 - SET）重置：自动RESETMODE - 10 - SET功能：监视器故障资料自动读取用法：先按MODE - 10 - SET 后才再按MODE - 2 - SET，此时故障资料会自动由01 显示至74, 但显示的时间颇长。
日立YPVF电梯操作模式说明（MODE)MODE - 0 - SET功能：回复正常的显示用法：不论曾经MODE入任何的模数, 都会自动重置，回复楼层显示状态重置：自动RESETMODE - 1 - SET功能：电梯运行时间显示用法：以十进制显示电梯运行的时间。
如显示000123，即共运行了123小时此模式纯粹观察用，如要更改则参考MODE - 24 - SET重置：MODE - 1 - RESETMODE - 2 - SET功能：监视器故障资料读取及全部清除用法：1．按INC 钮使故障资料由01 读取直到74 後，按下RESET 钮直至正常显示才放手，故障记录清除2．可先按MODE - 10 - SET 后才再按MODE - 2 -SET，故障资料会自动由01 显示至74, 但显示的时间颇长。
（每个数相间约3秒）3．清除故障记录之前，先记下由01 到74 的数据作为参考。
有些故障记录是不能直接清除，（处理了故障成因后），可开关电源开关一次，再MODE - 2 - SET 清除即可重置：RESETMODE - 3 - SET功能：机房控制电梯低速运行用法：1. 机厢必须是正常快速状态，并且已关了内外门2. 按7字钮为控制电梯慢速上升，按4字钮为控制电梯慢速下降重置：MODE - 3 -RESETMODE - 4 - SET功能：最低层机厢按钮记录用法：1．如正常快速状态时，使电梯快速到最低层2．如维修状态时，电梯自动慢速落运行（参考MODE - 21 - SET）重置：自动RESETMODE - 5 - SET功能：中间层机厢按钮记录用法：如正常快速状态时，使电梯快速到中间楼层重置：自动RESETMODE - 7 - SET功能：最高层机厢按钮记录用法：1．如正常快速状态时，使电梯快速到最高层2．如维修状态时，电梯自动慢速上升运行（参考MODE - 21 - SET）重置：自动RESETMODE - 10 - SET功能：监视器故障资料自动读取用法：先按MODE - 10 - SET 后才再按MODE - 2 - SET，此时故障资料会自动由01 显示至74, 但显示的时间颇长。
干货请收藏丨日立电梯小键盘使用操作！
日立MCA五指小键盘 （小键盘接口FN）1：查看故障。
MODE=2=SET（按MODE两次，数码管显示2，按SET）此时显示故障码，
按INC键可以翻看下一个故障。
2：清除故障。
MODE=2=SET（按MODE两次，数码管显示2，按SET）此时显示故障码，长按RESET 5秒清除故障。
（RESET=RST) 3:机房检修运行。
MODE=3=SET，此时进入机房检修模式，按SET上行，按RESET下行。
恢复正常模式，MODE=0=RESET日立HGP三指小键盘 按MODE键，数码管显示功能模式，此时按INC键切换模式，按SET进入该模式（SET=确定）。
机房检修模式，小键盘操作方式。
例 按MODE键，数码管显示0，按INC切换到3,按SET确定，此时进入机房检修模式，按INC上行，按SET下行。
各功能模式 进入'0'恢复正常模式。
'1'电梯状态显示，可查看运行次数。
进入'2'层高测定模式。
'3'机房检修模式。
进入'4'清除当前故障，在此模式内1.5秒后自动清除。
进入'5'禁止超载检测模式。
进入'6'查看主微机故障列表，可清除所有故障记录。
TCD19: 99G异常TCD20：双重入力BUFFER故障TCD21：过电流检出TCD22：过电压检出TCD23： SDC保守开关异常TCD24：从MICON Dule－Port RAM ERROR TCD25：从MICON E2PROM ERROTCD26: DSP CHECK SUM ERRORTCD27: RETRY 多发检出TCD28： P15V电压异常TCD29：主MICON E2PROM ERRORTCD30: 主MICON NVSRAM ERRORTCD31: DSP DUPLE-RAM ERRORTCD32: 抑制回路（OPCH)异常检出TCD33： BDCC电压异常检出TCD34：不足电压（TRCH)异常检出TCD35： 40D 40G ON 故障TCD36： SDC操作模式错误TCD37：逆运转检出TCD38： DSP当机检出TCD39： 100R ON/OFF故障TCD40： ROTARY ENCODER故障TCD41：低速OVER SPEEDTCD42: 50B OFF故障TCD43： SDP回路故障TCD50：高速OVER SPEEDTCD51: 速度偏差检知（125％）TCD58： DLAN当机TCD59：高大于9米，无诱导板检出TCD60：阶高TABLE SUM ERROR TCD62: 同期位置异常TCD63： SDS ON 故障TCD64： SD速度异常TCD68： SDA当机8次检出TCD69： SDA SRAM ERRORTCD70: 共用RAM ERRORTCD71: 主MICN当机检出TCD72：从MICON当机8次检出TCD73: RM POSI OPEN故障TCD74：救出运转多发TCD75： POWER MOUDLE过热TCD76：微速运转（No Ro No Ro）时间异常TCD77：门机马达过热TCD80： Duplex通信异常TCD81： EP POSI短路故障TCD82： EP POIS短路故障TCD84： OLS ON故障TCD85： CLS ON故障TCD86：开门动作不正常检知TCD87：关门动作不正常检知。
日立YPVF电梯操作模式的说明（MODE)电梯运行时间显示用法：以十进制显示电梯运行的时间。
如显示000123，即共运行了123小时此模式纯粹观看用，如要更改则参考MODE - 24 - SET重置：MODE - 1 - RESETMODE - 2 - SET功能：监视器故障资料读取及全部清除用法：1.按INC 钮使故障资料由01 读取直到74 後，按下RESET 钮直至正常显示才放手，故障记录清除2.可先按MODE - 10 - SET 后才再按MODE - 2 -SET，故障资料会自动由01 显示至74, 但显示的时间颇长。
(每个数相间约3秒)3.清除故障记录之前，先登记由01 到74 的数据作为参考。
有些故障记录是不能直接清除，(处理了故障成因后)，可开关电源开关一次，再MODE - 2 - SET 清除即可重置：RESETMODE - 3 - SET功能：机房掌握电梯低速运行用法：1. 机厢必需是正常快速状态，并且已关了内外门2. 按7字钮为掌握电梯慢速上升，按4字钮为掌握电梯慢速下降重置：MODE - 3 -RESETMODE - 4 - SET功能：最低层机厢按钮记录用法：1.如正常快速状态时，使电梯快速到最低层2.如修理状态时，电梯自动慢速落运行(参考MODE -21 -SET)重置：自动RESETMODE - 5 - SET功能：中间层机厢按钮记录用法：如正常快速状态时，使电梯快速到中间楼层重置：自动RESETMODE - 7 - SET功能：最高层机厢按钮记录用法：1.如正常快速状态时，使电梯快速到最高层2.如修理状态时，电梯自动慢速上升运行(参考MODE - 21 - SET)重置：自动RESETMODE - 10 - SET功能：监视器故障资料自动读取用法：先按MODE - 10 - SET 后才再按MODE - 2 - SET，此时故障资料会自动由01 显示至74, 但显示的时间颇长。
永大日立电梯按键说明MODE - 0 - SET功能：回复正常的显示用法：不论曾经MODE入任何的模数, 都会自动重置，回复楼层显示状态重置：远疪ESETMODE - 1 - SET功能：电梯运行时间显示用法：以十进制显示电梯运行的时间。
如显示000123，即共运行了123小时此模式纯粹观察用，如要更改则参考MODE - 24 - SET重置： MODE - 1 - RESETMODE - 2 - SET功能：监视器故障资料读取及全部清除用法：1．按INC 钮使故障资料由01 读取直到74 後，按下RESET 钮直至正常显示才放手，故障记录清除2．可先按 MODE - 10 - SET 后才再按 MODE - 2 -SET，故障资料会自动由 01 显示至 74, 但显示的时间颇长。
（每个数相间约3秒）3．清除故障记录之前，先记下由 01 到 74 的数据作为参考。
有些故障记录是不能直接清除（处理了故障成因后），可开关电源开关一次，再MODE - 2 - SET 清除即可重置： RESETMODE - 3 - SET功能：机房控制电梯低速运行用法： 1. 机厢必须是正常快速状态，并且已关了内外门2. 按 7字钮为控制电梯慢速上升，按4字钮为控制电梯慢速下降重置： MODE - 3 -RESETMODE - 4 - SET功能：最低层机厢按钮记录用法： 1．如正常快速状态时，使电梯快速到最低层2．如维修状态时，电梯自动慢速落运行（参考 MODE - 21 - SET）重置：自动RESETMODE - 5 - SET功能：中间层机厢按钮记录用法：如正常快速状态时，使电梯快速到中间楼层重置：自动RESETMODE - 7 - SET功能：最高层机厢按钮记录用法： 1．如正常快速状态时，使电梯快速到最高层2．如维修状态时，电梯自动慢速上升运行（参考MODE - 21 - SET）重置：自动 RESETMODE - 10 - SET功能：监视器故障资料自动读取用法：先按 MODE - 10 - SET 后才再按 MODE - 2 - SET，此时故障资料会自动由 01 显示至 74, 但显示的时间颇长。
日立YPVF电梯操作模式说明（MODE)MODE - 0 - SET功能：回复正常的显示用法：不论曾经MODE入任何的模数, 都会自动重置，回复楼层显示状态重置：自动RESETMODE - 1 - SET功能：电梯运行时间显示用法：以十进制显示电梯运行的时间。
如显示 000123，即共运行了123小时此模式纯粹观察用，如要更改则参考MODE - 24 - SET重置： MODE - 1 - RESETMODE - 2 - SET功能：监视器故障资料读取及全部清除用法： 1．按 INC 钮使故障资料由 01 读取直到 74 後，按下 RESET 钮直至正常显示才放手，故障记录清除2．可先按 MODE - 10 - SET 后才再按 MODE - 2 -SET，故障资料会自动由 01 显示至 74, 但显示的时间颇长。
（每个数相间约3秒）3．清除故障记录之前，先记下由 01 到 74 的数据作为参考。
有些故障记录是不能直接清除，（处理了故障成因后），可开关电源开关一次，再 MODE - 2 - SET 清除即可重置： RESETMODE - 3 - SET功能：机房控制电梯低速运行用法： 1. 机厢必须是正常快速状态，并且已关了外门2. 按 7字钮为控制电梯慢速上升，按4字钮为控制电梯慢速下降重置： MODE - 3 -RESETMODE - 4 - SET功能：最低层机厢按钮记录用法： 1．如正常快速状态时，使电梯快速到最低层2．如维修状态时，电梯自动慢速落运行（参考 MODE - 21 - SET）重置：自动RESETMODE - 5 - SET功能：中间层机厢按钮记录用法：如正常快速状态时，使电梯快速到中间楼层重置：自动RESETMODE - 7 - SET功能：最高层机厢按钮记录用法： 1．如正常快速状态时，使电梯快速到最高层2．如维修状态时，电梯自动慢速上升运行（参考 MODE - 21 - SET）重置：自动 RESETMODE - 10 - SET功能：监视器故障资料自动读取用法：先按 MODE - 10 - SET 后才再按 MODE - 2 - SET，此时故障资料会自动由 01 显示至 74, 但显示的时间颇长。
