RTK技术操作实例解析
- 格式:doc
- 大小:32.50 KB
- 文档页数:7
华测RTK基本操作步骤说明RTK(实时动态定位)技术是一种全球卫星导航系统(GNSS)实时高精度定位技术。
它能够通过接收卫星信号,与参考站提供的差分数据相结合,实现高精度、实时的定位。
华测RTK是一种常用的RTK设备,下面是华测RTK的基本操作步骤说明。
1.设置装置首先,将华测RTK装置放置在一个开阔的地方,确保能够接收到最佳的卫星信号。
确保装置的电量充足,并连接好必要的电源和数据线。
2.打开RTK装置按下开机按钮,启动RTK装置。
装置启动后,会显示启动界面,在启动界面上,可以设置不同的工作模式或者加载之前的配置。
3.设置基站模式如果使用华测RTK作为移动站与基站通信进行测量,需要在设置菜单中选择基站模式。
选择基站模式后,菜单会出现基站设置选项,在此设置基站的坐标、工作频率等相关参数。
4.设置移动站模式如果使用华测RTK作为移动站进行测量,需要在设置菜单中选择移动站模式。
选择移动站模式后,菜单会出现移动站设置选项,在此设置移动站的工作模式、与基站的通信方式等相关参数。
5.设置通信方式6.搜星与定位7.数据采集与记录在定位成功后,可以开始进行数据的采集与记录。
华测RTK可以实时采集位置、姿态、速度等相关信息,并将其记录下来。
需要注意的是,数据的采集与记录应根据实际需求进行设置和调整。
8.数据处理与分析如果需要进行数据处理和分析,可以将采集到的数据导入到相关的数据处理软件中进行进一步的处理。
华测RTK可以导出各种格式的数据文件,方便后续的数据处理与分析。
9.结束测量在完成测量任务后,可以选择关闭RTK装置。
在关闭之前,应确保已经将所有数据进行保存和备份,以免数据丢失。
总结:以上是华测RTK的基本操作步骤说明。
通过按照以上步骤进行操作,可以实现RTK定位的高精度、实时测量,并获取到相关的位置、姿态等信息。
在实际操作中,还应根据具体需求和测量环境,进行合理的参数设置和数据处理,以确保测量结果的准确性和可靠性。

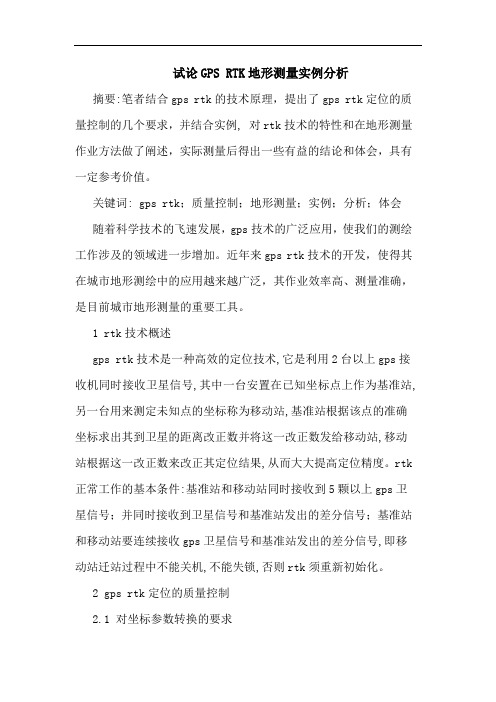

试论GPS RTK地形测量实例分析摘要:笔者结合gps rtk的技术原理,提出了gps rtk定位的质量控制的几个要求,并结合实例, 对rtk技术的特性和在地形测量作业方法做了阐述,实际测量后得出一些有益的结论和体会,具有一定参考价值。
关键词: gps rtk;质量控制;地形测量;实例;分析;体会随着科学技术的飞速发展,gps技术的广泛应用,使我们的测绘工作涉及的领域进一步增加。
近年来gps rtk技术的开发,使得其在城市地形测绘中的应用越来越广泛,其作业效率高、测量准确,是目前城市地形测量的重要工具。
1 rtk技术概述gps rtk技术是一种高效的定位技术,它是利用2台以上gps接收机同时接收卫星信号,其中一台安置在已知坐标点上作为基准站,另一台用来测定未知点的坐标称为移动站,基准站根据该点的准确坐标求出其到卫星的距离改正数并将这一改正数发给移动站,移动站根据这一改正数来改正其定位结果,从而大大提高定位精度。
rtk 正常工作的基本条件:基准站和移动站同时接收到5颗以上gps卫星信号;并同时接收到卫星信号和基准站发出的差分信号;基准站和移动站要连续接收gps卫星信号和基准站发出的差分信号,即移动站迁站过程中不能关机,不能失锁,否则rtk须重新初始化。
2 gps rtk定位的质量控制2.1 对坐标参数转换的要求gps卫星星历是以wgs-84大地坐标系为根据而建立的,gpsrtk 使用的坐标系统是wgs-84坐标系统。
2.2 基准点选择要求针对rtk定位原理中的两种信号传播的重要性,基准点位置的选择尤为重要,基准点满足gps观测条件外,还应满足“电磁波通视”即电磁波能从基准站通过直射、绕射和反射等传播方式有效地到达移动站,一般规定基准站应选择在测区中央地势开阔或高层建筑物的楼顶上,周围没有无线电干扰和多路径效应,以利于接收卫星信号和数据链信号。
2.3 校正点选择要求求参时校正点位的水平残差和垂直残差应小于5cm,当有大于5cm情况时应具体分析,核对已知数据,查看点位周围环境,或用周围已知点位代替。
RTK操作说明RTK是一种高精度定位技术,通过全球定位系统(GPS)、北斗卫星导航系统、伽利略卫星导航系统等卫星系统的辅助定位,实现了高精度的测量和定位。
RTK技术在测绘、土地管理、交通运输、军事应用等领域有着广泛的应用。
本文将介绍RTK的操作说明,以便用户更好地使用该技术。
一、硬件配置RTK系统由测量仪器、数据采集器、导航天线、电池等组成。
在使用RTK前,需要先对硬件进行配置。
首先,将数据采集器和导航天线与测量仪器进行连接。
其次,将电池插入测量仪器中并充电。
最后,将导航天线放置在开阔的场地上,保证其能够接收到卫星信号。
二、软件设置1、基站设置RTK测量需要至少两个测量站:一个基站和至少一个移动站。
基站负责收集卫星信号并将数据传输到数据采集器中,移动站则用于实际的测量工作。
先来对基站进行设置。
将基站放置在固定的位置,打开测量仪器并进入设置界面。
在设置界面中,选择“基站模式”并设置基站的位置。
2、移动站设置将移动站带到需要测量的场地上,并将测量仪器打开。
在设置界面中选择“移动站模式”并设置移动站的位置。
如果需要进行差分测量,则需将基站和移动站间的基线长度设置到测量仪器中,并确保两个站已经建立通信。
三、开始测量1、单次观测单次观测适用于需要快速获得测量结果的场合。
在单次观测模式下,移动站会自动进行快速差分计算,输出测量结果。
在实际操作中,可以通过界面上的实时数据显示来监测卫星信号质量以及差分修正的效果。
2、静态测量静态测量适用于精度要求较高的场合。
静态测量需要在设置好基站和移动站位置后,进行一段时间的数据观测,并进行数据处理和差分计算后才能输出测量结果。
在进行静态测量时,需要在一定时间内保证测量站固定不动,以避免误差。
3、动态测量动态测量适用于移动设备的测量场合。
通过动态测量,可以获得物体的运动轨迹和速度等信息。
在进行动态测量时,需要设置好移动站的测量模式,并进行数据采集和处理,最终得到测量结果。
需要注意的是,在动态测量时,应避免测量站的移动速度过快,以免影响测量精度。
RTK操作说明(很全面很详细的)RTK全称为Real Time Kinematic,是一种高精度定位技术,可以用于土地测量、建筑、农业、航空和航海等领域。
在我的工作中,RTK是必备的工具之一。
本文将介绍RTK的基本概念、使用方法和注意事项,帮助初学者快速掌握RTK的操作技巧。
什么是RTK?RTK指的是实时动态差分技术,是相对于传统GPS定位技术而言的。
传统GPS 定位技术只能提供米级别的定位精度,而RTK技术能够提供厘米级别的精度。
RTK技术利用两个接收器分别接收GPS卫星信号,并通过信号处理实现高精度定位。
其中,一个接收器称为“基站”,另一个接收器称为“移动站”,通过两个接收器之间的信号差分计算得到定位精度更高的数据。
RTK的使用方法准备工作在使用RTK前,需要进行一些准备工作:1.确认设备是否能够支持RTK技术。
2.在一个开阔的场地设置基站,同时确保移动站的信号能够被基站接收。
3.将移动站和基站连接到电源,并确保设备处于正常工作状态。
连接基站和移动站在进行连接之前,需要了解一下RTK的通信原理:基站通过无线电波将GPS信号发送给移动站,同时,移动站会将接收的信号发送给基站,两个站之间不断进行信号差分计算并汇总,得出定位精度更高的数据。
连接基站和移动站的步骤如下:1.打开移动站和基站的电源,确保设备处于正常工作状态。
2.将基站与移动站通过UHF设备连接,确保设备和设备之间的通信正常。
3.设置基站的相关参数,如坐标系、天线高度等。
RTK的操作在连接好基站和移动站后,可以开始进行RTK的操作了。
一般来说,操作步骤如下:1.打开移动站的定位设备,并等待设备接收到GPS信号。
2.移动站与基站之间进行初始化,并校准移动站的位置。
3.进行常规的测量操作,如测量地面高程、土地面积等。
注意事项在使用RTK的过程中,需要注意以下几点:1.所选的基站要满足移动站的信号接收要求。
2.移动站的天线高度要根据实际情况进行调整。
RTK测量技术的原理与实际操作步骤RTK(Real Time Kinematic)测量技术是一种高精度的实时动态定位测量技术,广泛应用于测绘、地理信息系统和导航定位等领域。
本文将介绍RTK测量技术的原理并概述其实际操作步骤。
一、RTK测量技术的原理RTK测量技术主要基于GNSS(Global Navigation Satellite System)全球导航卫星系统,其中最常用的是美国的GPS(Global Positioning System)系统。
RTK技术通过接收多个卫星发射的信号,并利用这些信号在接收机内部进行计算,实现对接收器位置的高精度定位。
在RTK测量过程中,需要有一台基站和多个移动接收器。
基站接收到卫星发射的信号后,将测量数据上传至服务器,移动接收器即接收服务器发送的数据并进行处理。
整个过程需要采用高精度的观测和数据处理方法,以实现厘米级的定位精度。
RTK测量技术的原理之一是差分测量。
基站和移动接收器接收到来自卫星的信号后,会对信号进行差分处理,消除信号传播过程中的误差。
这样,移动接收器可以依靠差分信号进行高精度的实时定位。
另一个原理是动态定位。
RTK测量技术可以实现对移动接收器位置的实时动态监测,即使是高速运动状态下也能提供高精度的定位信息。
这使得RTK测量技术在车辆导航、船舶测量等领域具有广泛应用的潜力。
二、RTK测量技术的实际操作步骤1. 设置基站:首先,在较为开阔的场地上设置一个RTK基站。
基站应放置在较高的位置,并确保周围没有遮挡物。
然后,连接基站接收器与服务器,以便将测量数据上传至服务器。
2. 启动设备:启动基站接收器和移动接收器。
基站接收器应连接到服务器,并将接收到的测量数据上传至服务器。
移动接收器应与基站接收器进行无线通信,接收从服务器传输的差分信号。
3. 观测数据:进行静态或动态观测,获取卫星信号。
在观测过程中,应注意避免遮挡物对信号的影响,以免影响定位精度。
4. 数据处理:通过基站接收器和移动接收器之间的差分处理,消除信号传播过程中的误差。
RTK技术操作实例解析(以南方S82为例)RTK技术近年来发展比较迅速,它在各种控制测量、地形测图、工程选线及工程放样中应用广泛,与常规仪器相比非常明显地提高了作业效率和作业精度。
但在整个GPS应用方面,测量行业始终是一个小分支,测量知识的流通面也非常有限,再加上普通测量员或非测量专业人员普遍对新技术理解不深,在进行GPS测量时,往往会按照培训人员的要求机械化地去接受,这样时间一长就会对整个测量工作效率产生影响,GPS的优越性也不能完全被发挥出来。
特别是在RTK即将普及的今天,熟练操作RTK在实际应用中显得尤为重要。
以南方测绘最新款RTK灵锐S82为例,笔者对主要的RTK作业需注意事项作一下介绍。
根据RTK的原理,参考站和流动站直接采集的都为WGS84坐标,参考站一般以一个WGS84坐标作为起始值来发射,实时地计算点位误差并由电台发射出去,流动站同步接收WGS84坐标并通过电台来接收参考站的数据,条件满足后就可达到固定解,流动站就可实时得到高精度的相对于参考站的WGS84三维坐标,这样就保证了参考站与流动站之间的测量精度。
如果要符合到已有的已知点上,需要把原坐标系统和现有坐标系统之间的转换参数求出。
在S82应用中,转换参数大概分为校正参数、四参数、七参数和拟合参数,这些参数全部体现在S82的采集手簿即工程之星上。
校正参数是一个核心的内容,它是通过一个已知点来校正,求出WGS84坐标系统的坐标值与实际应用坐标值的三维差值,即△X、△Y、△H。
校正参数从原理上说参考站每次开机都需要重新校正,如果参考站架设在同一地点,且每次开机发射的WGS84坐标都已经通过设置来固定,那么校正参数就不需要再重新求。
工程之星软件可以设置为参考站发射坐标固定,这种方法因局限于参考站每次只能架设在同一个点上,因此很少采用。
所以每次开机校正一次是最常用的方法,这种方法参考站可以在已知点上,也可以在未知点上,但每次都需要一个已知点。
实验一: RTK(电台模式)一实验过程(1)基准站和流动站参数的设置1.启动手簿上的蓝牙;2.建立文件并进行命名;3.手簿与基准站进行连接;4.对基准站进行参数设置;5.启动基准站;6.对流动站进行类似的连接于设置;(2)GPS-RTK数据采集方法与过程1.用手簿进行基准站和流动站参数的设置;2.完成手簿与基准站和流动站的连接之后就可进行GPS-RTK测量工作了;3.选主菜单上的“测量”, 选择RTK, 选择“测量点”, 就可以进行单点测量, 在进行单点测量时, 根据具体情况设定精度, 若长时间搜索精度还是在浮动, 则说明该点无法卫星接收情况较差, 无法测出。
4、选择“放样”, 就可以对已知点坐标进行放样, 根据手簿的提示移动流动站, 直到找到所需点为止。
二实验数据实验二: RTK(GPRS模式)一实验过程:用电台发射时, 基准站和流动站之前的数据通讯是通过电台来完成的, 基准站电台把基站数据调制后以载波方式发出, 流动站电台接收载波数据后解调。
而GPRS方式作业时数据是通过公网传输的, 基准站和流动站各需要一张开通了网络功能的SIM卡, 作业时基站和流动站分别通过SIM 卡连接上INTERNET网络, 然后流动站需要输入基准站的IP地址, 经由INTERNET网通过IP地址来访问基准站以获取基站数据。
将RTK设置好后, 采集测量区域周边的三个角坐标, 进行点校正。
点校正后进行点的测量二实验结果:三误差分析与减小误差的方法:(1)卫星星历误差, 卫星星历误差实际上就是卫星位置的确定误差, 其大小取决于卫星跟踪的数量与空间分布, 观测值数量与精度.(2)接收机钟误差, 减弱方法是的把每一个观测时刻接收机差当作一个独立未知参数在数据处理中与观测站的位置参数一并求解.(3)卫星信号传播误差, 包括电离层和对流层时廷误差.(4)多路径误差, 多路径误差是指卫星信号通过不同的路径传输到接收机天线. 多路径效应不反与反射系数有关, 也与反射物离测站的距离与卫星的信号方向有关, 由于无法建立准确的误差改正模型, 只能恰当的选择地点测量, 避开信号反射物.(5)人差, 仪器没有完全对中, 没有绝对整平.四实验对比通过三次实验对十个点的坐标测量, 发现数值之间相差很大, 在第二、三实验时都应该进行点校正, 而没有经过点校正, 所以误差很大实验体会通过这次实习使自己在课堂上学的模糊的理论知识得到了清晰的理解, 同时也感到自己所学的理论知道的严重不足, 在做实验过程中, 步骤都是听老师的, 自己完全没有头绪, 不理解每一步的意义, 但是老师很耐心的回答我们的每一个问题, 在教授步骤时也会给我们讲解原理, 因此, 在实验过程中, 我发现自己的知识理解完全不够, 但是实习中遇到的问题能分析,在测量过程中突然收不到卫星信号,这种情况可能是流动站或基准站的电源没电或接收机的连线出现问题.在测量过程中突然显示单点定位可能是接收到的卫星数量不够而无法解算.在观测过程中手薄上的解算值始终不能固定,可能是流动站的选点有问题,周围可能有高压输电线,高大建筑物.使自己的解决问题的能力增强了。
RTK测量技术一、RTK测量技术原理RTK(Real Time Kinematic)实时动态测量技术,是以载波相位观测为根据的实时差分GPS(RTDGPS)技术,它是测量技术发展里程中的一个突破,它由基准站接收机、数据链、流动站接收机三部分组成。
在基准站上安置1台接收机为参考站,对卫星进行连续观测,并将其观测数据和测站信息,通过无线电传输设备,实时地发送给流动站,流动站GPS接收机在接收GPS卫星信号的同时,通过无线接收设备,接收基准站传输的数据,然后根据相对定位的原理,实时解算出流动站的三维坐标及其精度(即基准站和流动站坐标差△X、△Y、△H,加上基准坐标得到的每个点的WGS-84坐标,通过坐标转换参数得出流动站每个点的平面坐标X、Y和海拔高H)。
分电台模式和网络通讯模式。
电台模式图:基准站移动站二、RTK使用说明1、设置项目2、设置坐标系统参数3、GPS和基准站主机连接4、设置基准站5、设置移动站具体仪器操作步骤如下:1、设置项目1 打开iHand手簿软件,在一个新测区,首先新建一个项目,存储测量的参数,将其设置均保存到项目文件中。
如图1图11 手簿打开打开HI-RTK电源显示图1界面图12 双击HI-RTK ROOD进入图2界面图23点击GPS进入图3界面图34 点击连接GPS进入图4界面,波特率选择19200图45 点击连接进入图5界面(随便定一个机头当基准站,放三角架子上的,选中机头底部的蓝牙编号点击“连接”)(当有外挂大电瓶时,移动站需要装内置电池,基准站不需要)图56蓝牙连接后,回到图3界面图37 点击图3中的“设置基准站”进入图6界面;如果基准站架设在已知点上,也可通过输入已知点的当地平面坐标,或通过点击右端“点库”按钮从点库中获取;详细可查看Hi-RTK使用手册中的第24页。
图68 在图6界面中进行设置,点击右边的“平滑”进入图7界面,直到δ平滑到X、Y到1~2cm内,H值2、3cm内(如果精度要求不高的话XY可以是3cm以内,H可以在3-5cm以内)没达到时可进行多次平滑,直到精度达到为准。
RTK操作说明(很全面很详细的) 哎呀,这可是个大活儿!今天咱们就来聊聊RTK操作说明,别看这个词儿挺高级的,其实就是让你的手机变得更厉害,准确无误地知道你所在的位置。
听起来好像很难,其实一点儿都不复杂,跟着我一步一步来,你也能变成RTK小能手!咱们得了解一下RTK是什么。
RTK是Real-Time Kinematic(实时动态差分)的缩写,是一种GPS定位技术。
它通过接收卫星信号,计算出你的手机与卫星之间的距离误差,然后根据这个误差来调整你的手机位置,让你的位置更加精确。
这可比以前的GPS定位技术厉害多了,误差只有几米,甚至更小。
如何操作RTK呢?别着急,我来告诉你。
你需要一部支持RTK的手机,比如说华为P40、iPhone 12等。
这些手机都内置了RTK芯片,可以直接使用。
如果你的手机不支持RTK,也不用担心,现在市面上有很多外置的RTK模块,可以轻松安装到你的手机上。
我们来说说如何开启RTK功能。
打开你的手机设置,找到“位置信息”或者“定位服务”选项。
在这里,你会看到一个名为“RTK”的开关,点击它,就可以开启RTK 功能了。
如果你的手机没有这个选项,也不用急,可能是你的手机不支持RTK,或者还没有更新到支持RTK的版本。
你可以去手机厂商的官网查看相关信息,或者咨询客服。
开启了RTK功能之后,你就可以在地图上看到实时的定位信息了。
这个信息非常详细,包括你所在的经纬度、海拔高度、速度等。
而且,由于采用了RTK技术,这个定位信息非常精确,误差只有几米甚至更小。
这样一来,你在导航的时候就能更加准确地知道自己的位置了。
要想充分利用RTK功能,你还需要下载一些地图软件。
比如说高德地图、百度地图、腾讯地图等。
这些地图软件都支持RTK定位,你可以根据自己的喜好选择一款使用。
在这些地图软件中,你可以看到详细的街道信息、建筑物、景点等。
而且,这些地图软件还支持语音导航、实时路况查询等功能,让你的出行更加便捷。
RTK技术操作实例解析
标签:rtk s82分类:GPS专题RTK技术近年来发展比较迅速,它在各种控制测量、地形测图、工程选线及工程放样中应用广泛,与常规仪器相比非常明显地提高了作业效率和作业精度。
但在整个GPS应用方面,测量行业始终是一个小分支,测量知识的流通面也非常有限,再加上普通测量员或非测量专业人员普遍对新技术理解不深,在进行GPS测量时,往往会按照培训人员的要求机械化地去接受,这样时间一长就会对整个测量工作效率产生影响,GPS的优越性也不能完全被发挥出来。
特别是在RTK 即将普及的今天,熟练操作RTK在实际应用中显得尤为重要。
以南方测绘最新款RTK灵锐S82为例,笔者对主要的RTK 作业需注意事项作一下介绍。
根据RTK的原理,参考站和流动站直接采集的都为WGS84坐标,参考站一般以一个WGS84坐标作为起始值来发射,实时地计算点位误差并由电台发射出去,流动站同步接收WGS84坐标并通过电台来接收参考站的数据,条件满足后就可达到固定解,流动站就可实时得到高精度的相对于参考站的WGS84三维坐标,这样就保证了参考站与流动站之间的测量精度。
如果要符合到已有的已知点上,需要把原坐标系统和现有坐标系统之间的转换参数求出。
在S82应用中,转换参数大概分为校正参数、四参数、七参数和拟合参数,这些参数全部体现在S82的采集手簿即工程之星上。
校正参数是一个核心的内容,它是通过一个已知点来校正,求出WGS84坐标系统的坐标值与实际应用坐标值的三维差值,即△X、△Y、△H。
校正参数从原理上说参考站每次开机都需要重新校正,如果参考站架设在同一地点,且每次开机发射的WGS84坐标都已经通过设臵来固定,那么校正参数就不需要再重新求。
工程之星软件可以设臵为参考站发射坐标固定,这种方法因局限于参考站每次只能架设在同一个点上,因此很少采用。
所以每次开机校正一次是最常用的方法,这种方法参考站可以在已知点上,也可以在未知点上,但每次都需要一个已知点。
如果参考站在已知点,那么流动站可以在任何地方输入参考站坐标来校正;参考站在未知点,流动站必需到已知点上输入流动站坐标进行校正。
对于参考站在测量中位臵不动而偶尔关机的情况(如电瓶电量耗尽),工程之星最近加入了一项自动改正,再次开机时软件会自动提示参考站坐标已变,选择重新计算即可继续使用,不需要再重新校正。
可以看到,校正参数只是一个点的三维改正值,它默认了使用点所在的坐标系与WGS84坐标系北方向是一致的,但实际情况并非如此,随着距离的增大RTK测
量结果会和已知坐标系产生越来越大的偏移量,误差也会越大,所以采用标准坐标系时这种方法仅限于1km左右的测量范围。
当然如果是假定近似直角坐标就没有这种距离限制,因为通常假定的坐标北方向与WGS84方向是一致的。
四参数和七参数并不是一个概念,四参数是同一椭球不同坐标系之间的转换参数,表示为△X、△Y、A(旋转角)、K(尺度比),七参数是两个不同椭球之间的转换参数,表示为△X、△Y、△Z、△α、△β、△γ、△K,三个平移、三个旋转和一个尺度参数,是不严密的。
四参数和七参数是不能同时使用的,两者只能选其一,那么在具体测量时怎么确定这两种参数是一个关键问题。
RTK直接测量的坐标是属于WGS84坐标系,我们通常用的是国家标准坐标系统,比如1954年北京坐标系,两者并不是一个椭球,那么原则上讲需要七参数才可以实现两个椭球的转换,我们才有可能采集到54坐标。
但在不能精确求取七参数的情况下,工程之星是把WGS84的原始经纬度作为北京54的经纬度处理,这样一来就可以通过采集两个或两个以上的北京54已知点来求取四参数。
工程之星上提供了两种求取四参数的方法:一是利用控制点坐标库,即在未校正的情况下先采集所有已知点的WGS84坐标,再打开控制点坐标库把相同点在两套坐标系统内的坐标依次输入,软件就
会自动计算出四参数并给出点位精度;另一种方法就是利用校正向导的多点校正,多点校正不同于单点校正,单点校正只能在第一个向导点出现时校正,计算出的是上面提到的校正参数,而多点校正则是每个向导点都需进行校正,两个点以上即可求出四参数,并自动启用。
七参数的求解方法一般是靠做控制测量即静态测量。
S82静态测量的数据导入平差软件进行处理后,软件会自动求出七参数,在做RTK测量时可以直接输入使用。
七参数相对于四参数来说可以认为是更准确、精度更高,而且七参数所覆盖的测区范围比四参数大.
拟合参数是指高程拟合参数,在需要高精度的正常高高程值时,用RTK测量必须合理地求解高程拟合面,这样才能满足一般作业要求。
GPS静态测量高程最高可以达到三等水准的精度,做RTK时为四等或四等以外,它的前提是必须有高精度的高程拟合面。
求拟合参数实际上就是求一个区域高程异常的过程,S82的工程之星提供了计算高程拟合参数的方法,在利用控制点坐标库求四参数时,如果带有高程的已知点个数达到3个以上,那么软件会另外计算高程拟合参数并自动启用。
以上是求参数的方法,在实际工作中,转换参数是一个很重要的问题,所以一定要正确求取,最好留一些点进行检
查,以实时把握参数的精度。
具体求参数时主要是对已知点的要求比较多,有以下几个方面:
1、控制点的数量应足够。
一般来讲,平面控制应至少三个,高程控制应根据地形地貌条件,数量要求会更多(比如6个或以上)以确保拟合精度要求。
2、控制点的控制范围和分布的合理性。
控制范围应以能够覆盖整个工区为原则,一般情况下,相邻控制点之间的距离在3km-5km,所谓分布的合理性主要是指控制点分布的均匀性,当然控制点是越多越好。
3、已知点少时,点位决定精度。
如果只有两个点情况下,两已知点距离不应太近,一般情况下作用范围不应超过两点距离的1.5倍;另外两已知点也不应在象限方向上,即不应在东西或南北方向,应存在一定的偏角。
4、控制点精度应统一。
用于求参数的控制点应是经过统一平差的点。
有很多用户在没有已知点的情况下一般采用假定坐标,那么这种情况只需假定一个已知点校正即可,任意选坐标系统,注意输入中央子午线时要输入测区范围的平均经度,这样不会产生太大的投影变形,与常规测量仪器方便联测。
此种情况一般不应采取全站仪定向方法,因为全站仪定向存有偏差,必须求出四参数才行,而且这种参数一般精度不高。
所以,在进行GPS测量时,假定坐标只能取一个。
此外,注意S82的状态及工程之星的文件类型,对用户来讲有很大的帮助。
1、架设S82参考站时,一定要注意电瓶的正负极,先联接电瓶端,检查无误后再联接主机和电台。
2、参考站状态指示。
主机上面的指示灯,一般只需看前两个,RTK模式正常工作应为:STA灯1秒间隔闪烁表示,DL灯5秒间隔连续闪烁两次;电台指示灯正常应为:通道正常显示,TX灯1秒间隔闪烁。
3、流动站状态指示。
主机上面的指示灯,RTK模式正常工作应为:STA灯1秒间隔闪烁表示,DL灯1秒间隔闪烁;手簿正常工作状态:工程之星常规界面,下方显示点位信息,有点号、坐标、精度及卫星状况,左上角有电台通道(与参考站一致)及信号强度指示条。
以上三点是正常工作的前提,如果测量中间出现问题,要根据状况来判断原因。
比如工程之星下方显示无数据,那就表示手簿与流动站没有联接,热启动手簿重新联接即可;通道号没显示或显示与参考站不一致的通道号,用电台设臵切换到需要的通道即可。
在真正测量时,工程之星提示的状态一定要达到固定解,而且蓝牙不应离流动站太远,正常情况是显示的坐标更新率应1秒1次。
另外,工程之星的作业是以工程文件来管理的,每个工程对应一个文件夹,而其后缀为INI文件,调用工程其实就是调用INI文件;相应的工程里面存有椭球信息、所有参数信息。
工程文件夹下面可以建立文件,这些文件其中主要的有DAT文件,是用来存储坐标的。
一个测区可以只建一个工程,求出参数后在此工程下面每天可以新建一个文件,测量时利用校正向导求校正参数即可。
当然始终用一个工程一个文件也可以,但由于手簿内存有限,文件如果存的点多运行起来速度就会减慢。
如果外业测量时求不出校正参数而需要后处理的话,参考站每次开机尽量都用一个新的工程和新的文件来采集,且每次要联测至少一个已知点,在内业处理时可以根据已知点将数据改正过来。
RTK测量技术还有很大发展空间,操作方法会越来越简单,但是要更好的应用RTK技术,还是要测量人员亲身体会其原理及性能,对各种情况做到心中有数,这样才能有效地保证RTK测量精度,提高作业效率。
