2021年江西省高考物理电场复习题 (37)

2020-2021 学年高三物理一轮复习练习卷：静电场一、单选题1．电子是原子的组成部分，一个电子带有（）A．1.6⨯10-19 C的正电荷B．1.6⨯10-19 C的负电荷C．9.1⨯10-31C的正电荷D．9.1⨯10-31C的负电荷2．使带电的金属球靠近不带电的验电器，验电器的箔片张开．下列各图表示验电器上感应电荷的分布情况，其中正确的是()A．B．C．D．3．关于物体带电的电荷量，以下说法中不正确的是（）A．物体所带的电荷量可以为任意实数B．物体所带的电荷量只能是某些特定值C．物体带电荷＋1.60×10-9C，这是因为该物体失去了1.0×1010 个电子D．物体带电荷量的最小值为1.6×10-19C4．如图所示，三角形abc 的三个顶点各自固定一个点电荷，A 处点电荷受力如图所示，则B 处点电荷受力可能是A．F1 B．F2 C．F3 D．F45．如图所示是α 粒子(氦原子核)被重金属原子核散射的运动轨迹，M、N、P、Q 是轨迹上的四点，在散射过程中可以认为重金属原子核静止．图中所标出的α 粒子在各点处的加速度方向正确的是( )A．M 点B．N 点C．P 点D．Q 点6．如图所示，两个相同的带电小球A、B 分别用2L 和√3L 长的绝缘细线悬挂于绝缘天花板的同一点，当平衡时，小球B 偏离竖直方向30°，小球A 竖直悬挂且与光滑绝缘墙壁接触若两小球的质量均为m，重力加速度为g.则A．AB 的静电力等于√3mg2B．墙壁受的压力等于√3mg2C．A 球受到细线的拉力等于5mg4D．B 球受到细线的拉力等于√3mg47．如图所示，三个点电荷q1、q2、q3 固定在同一直线上，q2 与q 3 间距离为q 1 与q 2 间距离的2 倍，每个电荷所受静电力的合力均为零，由此可以判定，三个电荷的电荷量之比为A．（－9）∶4∶（－36）B．9∶4∶36C．（－3）∶2∶（－6）D．3∶2∶68．用绝缘细线悬挂两个大小相同的小球，它们带有同种电荷，质量分别为m1 和m2，带电量分别为q1和q2，因静电力而使两悬线张开，分别与竖直方向成夹角a1和a2，且两球静止时同处一水平线上，若a1=a2，则下述结论正确的是（）1 2A ．qq 1 一定等于 q . B ．一定满足 = q 2m 1 m 2C ．m 1 一定等于 m 2D ．必然同时满足 q 1=q 2，m 1=m 29．如图所示带正电的金属圆环竖直放置,其中心处有一电子,若电子某一时刻以初速度 v 0 从圆环中心处水平向右运动,则此后电子将( )A ．做匀速直线运动B ．做匀减速直线运动C ．以圆心为平衡位置振动D ．以上选项均不对10．如图，边长为a 的立方体 ABCD - A 'B 'C 'D ' 八个顶点上有八个带电质点，其中顶点 A 、C ' 电量分别为q 、Q ，其他顶点电量未知， A 点上的质点仅在静电力作用下处于平衡状态，现将C ' 上质点电量变成-Q ，则顶点 A 上质点受力的合力为（不计重力）（ )A．kQqa2B ．2kQq3a2C．kQq3a2D．011．在如图所示的四种电场中，分别标记有a、b 两点．其中a、b 两点电场强度大小相等、方向相反的是( )A．甲图中与点电荷等距的a、b 两点B．乙图中两等量异种点电荷连线的中垂线上与连线等距的a、b 两点C．丙图中两等量同种点电荷连线的中垂线上与连线等距的a、b 两点D．丁图中非匀强电场中的a、b 两点12．如图，有一带电荷量为+q 的点电荷与表面均匀带电圆形绝缘介质薄板相距为2d，此点电荷到带电薄板的垂线通过板的圆心．若图中a 点处的电场强度为零，则图中b 点处的电场强度大小是（）A．0B．k C．k D．kq9d 2qd 2q9d 2-kqd 2+kqd 213．A、B 是一条电场线上的两个点，一带负电的微粒仅在静电力作用下以一定的初速度从A 点沿电场线运动到B 点，其速度v 与时间t 的关系图象如图所示则此电场的电场线分布可能是选项图中的A ．B ．C ．D ．14．如图所示，M 、N 和 P 是以 MN 为直径的半圆弧上的三点，O 点为半圆弧的圆心，∠MOP = 60︒电荷量相等、符号相反的两个点电荷分别置于 M 、N 两点，这时O 点电场强度的大小为E 1 ；若将N 点的点电荷移至 P 点，则O 点电场强度的大小变为E 2 则 E 1 与 E 2 之比为（ ）A ．1: 2B ． 2 :1C ． 2 :D ． 4 : 15．如图所示，两个等量异种点电荷，关于原点 O 对称放置，下列能正确描述其位于 x 轴上的电场或电势分布随位置 x 变化规律正确的是( )A ．B ．C ．D ．16．如图所示，两电荷量分别为－Q 和+2Q 的点电荷固定在直线 MN 上，两者相距为 L ，以+2Q 的3 3L点电荷所在位置为圆心、为半径画圆，a、b、c、d 是圆周上四点，其中a、b 在MN 直线上，c、2d 两点连线垂直于MN，下列说法正确的是A．c、d 两点的电势相同B．a 点的电势高于b 点的电势C．c、d 两点的电场强度相同D．a 点的电场强度小于b 点的电场强度17．一带负电的粒子只在电场力作用下沿x 轴正方向运动，其电势能E P 随位移x 变化的关系如图所示，其中0～x2 段是关于直线x=x1 对称的曲线，x2～x3 段是直线，则下列说法正确的是（）A．x1 处电场强度最小，但不为零B．粒子在0～x2 段做匀变速运动，x2～x3 段做匀速直线运动C．在0、x1、x2、x3 处电势φ0、φ1、φ2、φ3 的关系为：φ3>φ2=φ0>φ1D．x2～x3 段的电场强度大小方向均不变18．如图所示，实线表示某电场的电场线（方向未标出），虚线是一带负电的粒子只在电场力作用下的运动轨迹，设M 点和N 点的电势分别为ϕM、ϕN ，粒子在M 和N 时加速度大小分别为a M、a N ，速度大小分别为v M、v N，电势能分别为E P M、E P N ．下列判断正确的是A．v M <v N，a M <a N C．ϕM <ϕN，E P M <E P N B．v M <v N，ϕM <ϕN D．a M <a N，E P M <E P N19．如图所示，一圆环上均匀分布着正电荷，x 轴垂直于环面且过圆心O，下列关于x 轴上的电场强度和电势的说法中正确的是（）A．O 点的电场强度为零，电势最低B．O 点的电场强度为零，电势最高C．从O 点沿x 轴正方向，电场强度减小，电势升高D．从O 点沿x 轴正方向，电场强度增大，电势降低20．图中虚线为电场中与场强方向垂直的等间距平行直线，两粒子M、N 质量相等，所带电荷的绝对值也相等．现将M、N 从虚线上的O 点以相同速率射出，两粒子在电场中运动的轨迹分别如图中两条实线所示．点a、b、c 为实线与虚线的交点，已知O 点电势高于c 点．若不计重力，则A．M 带负电荷，N 带正电荷B．N 在a 点的速度与M 在c 点的速度大小相同C．N 在从O 点运动至a 点的过程中克服电场力做功D．M 在从O 点运动至b 点的过程中，电场力对它做的功等于零21．如图所示，A、B、C、D 为匀强电场中一个长方形的四个顶点，E、F 分别为AB、CD 的中点，AD 边长度为10cm，AB 边长度为15cm 已知A、B、D 三点的电势分别为9.0V、3.0V、12.0V，长方形所在平面与电场线平行，则（）1A ．C 点的电势为零B ．电场沿 AF 方向C ．电场强度大小为 50V/mD ．电场强度大小为 40V/m22．如图所示，半径为 40cm 的圆处在竖直平面内，存在与 OA 方向平行的匀强电场位于圆上的 S点有一放射源向各个方向发射质子（ 1H ），质子能够到达圆上任一位置，到达 A 点的质子动能的增量为 120eV ，已知∠OSA =30°，则此匀强电场的场强大小为（ ）A ．100V/mB ．100 3 V/mC ．200V/mD ．200 3 V /m23．下列图中，a 、b 、c 是匀强电场中的三个点，各点电势 φa ＝10 V ，φb ＝2 V ，φc ＝6 V ，a 、b 、c 三点在同一平面上，图中电场强度的方向表示正确的是( )A ．B ．C ．D ．24．下列措施中属于静电防范的是 A ．静电除尘 B ．静电喷涂 C ．良好接地 D ．保持空气干燥 25．如图所示，左边为一带正电的小球，右边为一金属圆环，外壳接地，电场线的分布如图所示，则下列说法正确的是（ ）A．a 点的电势高于b 点的电势B．c 点的电场强度大于d 点的电场强度C．若将一负试探电荷由c 点移到d 点，其电势能增大D．若将一正试探电荷沿金属环的外表面移动半圆，电场力不做功26．一金属容器置于绝缘板上，带电小球用绝缘细线悬挂于容器中，容器内的电场线分布如图所示.容器内表面为等势面，A、B 为容器内表面上的两点，下列说法正确的是( )A．A 点的电场强度比B 点的大B．小球表面的电势比容器内表面的低C．B 点的电场强度方向与该处内表面垂直D．将检验电荷从A 点沿不同路径移到B 点，电场力所做的功不同27．一金属球，原来不带电，现沿球的直径的延长线放置一均匀带电的细杆MN，如图所示，金属球上感应电荷产生的电场在球内直径上a、b、c 三点的场强大小分别为E a、E b、E c，三者相比（）A．E a 最大B．E b 最大C．E c 最大D．E a=E b=E c28．下列公式不是比值定义式的是（）A．v =xt B．a =FmC．E =FqD．C =QU29．对电容C＝Q，以下说法正确的是( )UA．电容器充电电荷量越多，电容增加越大B．电容器的电容跟它两极板间所加电压成反比C．电容器的电容越大，所带电荷量就越多D．对于确定的电容器，它所带的电荷量跟它两极板间所加电压的比值保持不变30．如图所示，平行板电容器与电源连接，下极板B 接地，开关S 闭合，一带电油滴在电容器中的P点处于静止状态下列说法正确的是（）A．保持开关闭合，A 板竖直上移一小段距离，电容器的电容增大B．保持开关闭合，A 板竖直上移一小段距离，P 点的电势将升高C．保持开关闭合，A 板竖直上移一小段距离过程中，电流计中电流方向向右D．开关S 先闭合后断开，A 板竖直上移一小段距离，带电油滴向下运动31．一带电粒子在如图所示的点电荷的电场中，在电场力作用下沿虚线所示轨迹从A 点运动到B 点，电荷的加速度、动能、电势能的变化情况是（）A．加速度增大、动能减小、电势能增大B．加速度减小，动能增大、电势能减少C．加速度增大，动能增大，电势能减少D．加速度减小，动能减少，电势能增大二、多选题32．下列说法正确的有( )A．一个物体带负电是因为物体失去了电子B．利用静电感应使金属导体带电的过程叫做感应起电C．同种电荷相互排斥，异种电荷相互吸引D．电荷量是能连续变化的物理量mg sin θ kmg tan θ kmg k tan θ33．如图是表示在同一电场中 a 、b 、c 、d 四点分别引入检验电荷时，测得的检验电荷的电荷量跟它所受电场力的函数关系图象，那么下列叙述正确的是( )A ．这个电场是匀强电场B ．a 、b 、c 、d 四点的场强大小关系是E d ＞E a ＞E b ＞E cC ．a 、b 、c 、d 四点的场强大小关系是E a ＞E c ＞E b ＞E dD ．a 、b 、d 三点的场强方向相同34．如图所示，水平地面上固定一个光滑绝缘斜面，斜面与水平面的夹角为 θ.一根轻质绝缘细线的一端固定在斜面顶端，另一端系有一个带电小球 A ，细线与斜面平行．小球 A 的质量为 m 、电量为q .小球 A 的右侧固定放置带等量同种电荷的小球 B ，两球心的高度相同、间距为 d .静电力常量为 k ，重力加速度为 g ，两带电小球可视为点电荷．小球 A 静止在斜面上，则( )A ．小球 A 与B 之间库仑力的大小为 kq 2d 2B ．当 q= 时，细线上的拉力为 0dC ．当 q= 时，细线上的拉力为 0dD ．当 q=时，斜面对小球 A 的支持力为 0d35．两个相同的负电荷和一个正电荷附近的电场线分布如图所示，c 时两负电荷连线的中点，d 点在正电荷的正上方，c 、d 到正电荷的距离相等，则（ ）A．a 点的电场强度比b 点的大B．a 点的电势比b 点的高C．c 点的电场强度比d 点的大D．c 点的电势比d 点的低36．如图所示，在点电荷Q 产生的电场中，实线MN 是一条方向未标出的电场线，虚线AB 是一个电子只在静电力作用下的运动轨迹.设电子在A、B 两点的加速度大小分别为a A 、a B ，电势能分别为E PA 、E PB .下列说法正确的是( )A．电子一定从A 向B 运动B．若a A > a B ，则Q 靠近M 端且为正电荷C．无论Q 为正电荷还是负电荷一定有E PA < E PBD．B 点电势可能高于A 点电势37．在竖直向上的匀强电场中，有两个质量相等、带异种电荷的小球A、B（均可视为质点）处在同一水平面上．现将两球以相同的水平速度v0 向右抛出，最后落到水平地面上，运动轨迹如图所示，两球之间的静电力和空气阻力均不考虑，则A．A 球带正电，B 球带负电B．A 球比B 球先落地C．在下落过程中，A 球的电势能减少，B 球的电势能增加D．两球从抛出到各自落地的过程中，A 球的动能变化量比B 球的小38．在如图所示的M、N 两点固定两点电荷，两点电荷所带电荷量分别为+Q1、−Q2，O 点为MN 的中点，A 点为虚线上N 点右侧的点，试探电荷放在 A 点时刚好处于静止状态，规定无穷远处的电势为零则下列说法正确的是（）A．由于试探电荷在A 点静止，则A 点的电势为零B．试探电荷可能静止在虚线上的另一位置C．φM − φO > φO − φND．正粒子沿虚线由A 点移动到O 点的过程中，电场力先做正功后做负功39．匀强电场中有一条直线，A、B、C 为该直线上的三点，且AB＝BC 若A、B 两点的电势分别为5V、11V，则下列叙述正确的是（）A．电场线方向由B 指向AB．C 点的电势为17VC．正的检验电荷从A 点运动到B 点的过程，其电势能不一定增大D．将负的检验电荷（不计重力）无初速放入该电场中的A 点，则该检验电荷将沿直线运动40．如图所示，实线为正电荷与接地的很大平板带电体电场的电场线，虚线为一以点电荷为中心的圆，a、b、c 是圆与电场线的交点.下列说法正确的是( )A．虚线为该电场的一条等势线B．a 点的强度大于b 点的强度C．a 点的电势高于b 点的电势D．检验电荷-q 在b 点的电势能比c 点的大41．如图，C 为中间插有电介质的电容器，b 极板与静电计金属球连接，a 极板与静电计金属外壳都接地开始时静电计指针张角为零，在 b 板带电后，静电计指针张开了一定角度以下操作能使静电计指针张角变大的是（）A．将b 板也接地B．b 板不动、将a 板向右平移C．将a 板向上移动一小段距离D．取出a、b 两极板间的电介质三、解答题42．如下图所示，有一水平向左的匀强电场，场强为E =1.25⨯104 N / C ，一根长L =1.5m 、与水平方向的夹角为θ=37︒的光滑绝缘细直杆MN 固定在电场中，杆的下端M 固定一个带电小球A，电荷量Q =+4.5⨯10-6 C ；另一带电小球B 穿在杆上可自由滑动，电荷量q =+1.0⨯10-6 C ，质量m =1.0⨯10-2 kg .现将小球B 从杆的上端N 静止释放，小球B 开始运动．(静电力常量k = 9.0⨯109 N ?m2 / C2 ，取g =10m s2 ，sin 37︒= 0.6 ，cos37︒= 0.8 )求：(1)小球B 开始运动时的加速度为多大？(2)小球B 的速度最大时，与M 端的距离r 为多大？43．如图所示，在E＝103 V/m 的竖直匀强电场中，有一光滑半圆形绝缘轨道QPN 与一水平绝缘轨道MN 在N 点平滑相接，半圆形轨道平面与电场线平行，其半径R＝40 cm，N 为半圆形轨道最低点，P 为QN 圆弧的中点，一带负电q＝10－4 C 的小滑块质量m＝10 g，与水平轨道间的动摩擦因数μ＝0.15，位于N 点右侧1.5 m 的M 处，取g＝10 m/s2，求：(1)要使小滑块恰能运动到圆轨道的最高点Q，则小滑块应以多大的初速度v0 向左运动？(2)这样运动的小滑块通过P 点时对轨道的压力是多大？44．如图所示，在水平向右的匀强电场中，一质量为m=0.1kg、电荷量为q=2.0×10－4C 的带电小球用一端固定于O 点的绝缘轻绳连接恰好能静止在图中的P 位置.轻绳OP 与竖直方向成37°角，且轻绳OP 的长度为L=0.2m，重力加速度g 取10m/s2，sin37°=0.6，cos37°=0.8，求:(1)小球的带电性质；(2)该匀强电场的场强大小；(3)若将带电小球从最低点Q 静止释放，则小球到达P 点时的速度.参考答案1．B【详解】电子是原子的组成部分，一个电子带有1.6⨯10-19 C的负电荷，故B 正确，ACD 错误。

2021年江西省高考物理电场复习题
22．如图所示，把A、B两个相同的导电小球分别用长为0.10m的绝缘细线悬挂于O A和O B两点。

用丝绸摩擦过的玻璃棒与A球接触，玻璃棒移开后将悬点O B移到O A点固定。

A、B球接触后分开，平衡时距离为0.12 m．已测得A、B球的质量均为1.2×10﹣5 kg，．A、
B球可视为点电荷，重力加速度g取10 m/s2，静电力常量k＝9.0×109 N．m2/C2。

则A、B球接触分开后，求：
（1）A、B球所带电荷量是否相等；
（2）B球所受静电力的大小；
（3）B球所带的电荷量。

【解答】解：（1）用丝绸摩擦过的玻璃棒带正电，与A球接触后A带正电，而B不带电，所以两球接触后所带电荷量相等且都带正电。

（2）平衡后，两球都处于平衡状态，对A球受力分析，设悬挂A的细线与竖直方向的夹角为θ，如图所示：
根据几何关系得：sinθ=L
2
l
=0.06
0.10
=0.6
则：θ＝37°
则：tanθ=3 4
根据平衡条件得：tanθ=
F mg
代入数据解得：F＝9.0×10﹣5N
（3）根据库仑定律可知：F=kq2 L2
解得B球所带电荷量为：q＝1.2×10﹣8C 答：（1）A、B球所带电荷量相等。

（2）B球所受静电力的大小为9.0×10﹣5N。

（3）B球所带的电荷量为1.2×10﹣8C。

2021届高考物理三轮强化：静电场1.电场线的形状可以用实验来模拟，把头发屑悬浮在蓖麻油里，加上电 场，头发屑就按照电场的方向排列起来，如图所示。

关于此实验，下列说法正确的是（）A.a 图是模拟两等量同种电荷的电场线B.b 图一定是模拟两等量正电荷的电场线C.a 图中的A 、B 应接髙压起电装置的两极D.b 图中的A 、B 应接高压起电装置的两极2.真空中两个完全相同、带等量同种电荷的金属小球A 和B(可视为点电荷），分别固定在两处，它们之间的静电力为F 。

用一个不带电的同样金属球C 先后与A 、B 球接触，然后移开球C ，此 时A 、B 球间的静电力为( ) A.8F B.4F C.38F D.2F 3.A 、B 在某个点电荷电场中的一根电场线上,在A 点处放入一个静止的自由负电荷,它将沿电场线由静止向B 点运动,下列判断正确的是( )A.电场线由B 指向A ,该电荷做加速运动,加速度越来越小B.电场线由B 指向A ,该电荷做加速运动,其加速度大小的变化由题设条件不能确定C.电场线由A 指向B ,该电荷做匀加速运动D.电场线由B 指向A ,该电荷做加速运动,加速度越来越大4.如恩所示A 、B 是两个带异种电荷的小球，其质量分别为1m 2m ，所带电荷量分别为1q +和2q -，A 用绝缘细线1L 悬挂于O 点，A 、B 间用绝缘细线2L 相连。

整个装置处于水平向左的匀强电场中，平衡时1L 向左偏离竖直方向，2L 向右偏离竖直方向，则可以判定（ ）A.12m m =B.12m m >C.12q q >D.12q q <5.春节假期，某同学用易得的材料制作了一个简易的验电器，如图所示。

简易的验电器带有正电，它的金属箔片张开某一角度，用另一个有绝缘手柄的导体靠近验电器的金属丝，发现验电器的金属箔片的张角减小，关于导体的带电金属箱片情况，下列说法正确的是（ ）A.只可能带负电B.只可能带正电C.可能带负电或不带电D.以上说法都不正确6.两金属球球心相距r ，r 略大于两球半径之和，现让其分別带上异种电荷+Q 和-q ,则两带电球之间的相互作用力F 的大小应满足(k 为静电常量)（ ）A. 2Qq F kr = B. 2QqF k r>C. 2Qq F kr < D.r 越小，F 越接近于2Qq kr7.三个相同的金属小球1、2、3分别置于绝缘支架上,各球之间的距离远大于小球的直径。

2021年江西省高考物理电场复习题
21．如图所示，用绝缘细绳系一个带正电小球在竖直平面内做圆周运动，已知绳长为L ，重力加速度g ，小球半径不计，质量为m ，电荷q 。

不加电场时，小球在最低点绳的拉力是球重力的9倍。

（1）求小球在最低点时的速度大小；
（2）如果在小球通过最低点时，突然在空间加一个竖直向下的匀强电场，若使小球在后面的运动中，绳能够出现无拉力状态，求电场强度可能的大小。

【解答】解：（1）在最低点，对小球，由向心力公式得：F ﹣mg ＝m
v 12L 据题有 F ＝9mg
解得：v 1＝2√2gL
（2）如果在小球通过最低点时，突然在空间产生竖直向下的匀强电场，若使小球在后面的运动中，绳出现无拉力状态，小球能通过与圆心等高的水平面，但不能通过最高点。

若小球恰能通过最高点，从最低点到最高点，由动能定理得：﹣mg •2L ﹣Eq •2L =12mv 22−12
mv 12 在最高点有：Eq+mg ＝m
v 22L
联立解得 E =3mg 5q 小球不低于与圆心等高的水平面，若小球能运动到与圆心O 等高处时，从最低点到最高点，由动能定理得：
﹣mgL ﹣EqL ＝0−12mv 12 则 E =3mg q
所以电场强度可能的大小范围为
3mg 5q ≤E ≤3mg q 。

答：
（1）小球在最低点时的速度大小为2√2gL 。

3mg 5q ≤E≤3mg
q。

（2）电场强度可能的大小。

2021年江西省高考物理电场复习题2．磁学的研究经历了磁荷观点和电流观点的发展历程。

（1）早期磁学的研究认为磁性源于磁荷，即磁铁N极上聚集着正磁荷，S极上聚集着负磁荷（磁荷与我们熟悉的电荷相对应）。

类似两电荷间的电场力，米歇尔和库仑通过实验测出了两磁极间的作用力F＝K m p1p2r2，其中p1和p2表示两点磁荷的磁荷量，r是真空中两点磁荷间的距离，K m为常量。

请类比电场强度的定义方法写出磁场强度H的大小及方向的定义；并求出在真空中磁荷量为P0的正点磁荷的磁场中，距该点磁荷为R1处的磁场强度大小H1。

（2）安培分子电流假说开启了近代磁学，认为磁性源于运动的电荷，科学的发展证实了分子电流由原子内部电子的运动形成。

毕奥、萨伐尔等人得出了研究结论：半径为R x、电流为I x的环形电流中心处的磁感应强度大小为B=K n I xR x，其中K n为已知常量。

a．设氢原子核外电子绕核做圆周运动的轨道半径为r，电子质量为m，电荷量为e，静电力常量为k，求该“分子电流”在圆心处的磁感应强度大小B1。

b．有人用电流观点解释地磁成因：在地球内部的古登堡面附近集结着绕地轴转动的管状电子群，转动的角速度为ω，该电子群形成的电流产生了地磁场。

如图所示，为简化问题，假设古登堡面的半径为R，电子均匀分布在距地心R、直径为d的管道内，且d＝R．试证明：此管状电子群在地心处产生的磁感应强度大小B2∝ω。

【解答】解：（1）磁场强度定义为：放入磁场中某点的检验磁荷受磁场力的F跟该磁荷的磁荷量P的比值，叫做该点的磁场强度。

定义式为：H=F P磁场中某点的磁场强度方向与正检验磁荷所受磁场力的方向相同。

在真空中距正点磁荷R1处放一磁荷为P 的正检验磁荷，则该检验磁荷所受的磁场力为： F =K n P 0PR 12由磁感应强度的定义可得：H 1=F P =K n P 0R 12（2）a 、设电子绕核做圆周运动的周期为T ，等效的“分子电流”大小为：I =e T分子电流I 在圆心处的磁感应强度大小为B 1=k n I r由上述几联立可得：B 1=K n e 22√k mr b 、设管状电子群的总电荷量为Q ，则其转动的周期为T 1=2πω定向转动所形成的等效电流为I 1=QT 1 管状电流I1在圆心处的磁感应强度大小为B 2=K n I 1R由以上三式可联立可得：B 2=K n Q 2πRω 所以 B 2∝ω答：（1）在真空中磁荷量为P 0的正点磁荷的磁场中，距该点磁荷为R 1处的磁场强度大小H 1为K n P 0R 12；（2）a 、该“分子电流”在圆心处的磁感应强度大小B 1为k n I r ；b 、证明（略），过程见上述解答中。

第 1 页 共 1 页 2021年江西省高考物理电场复习题

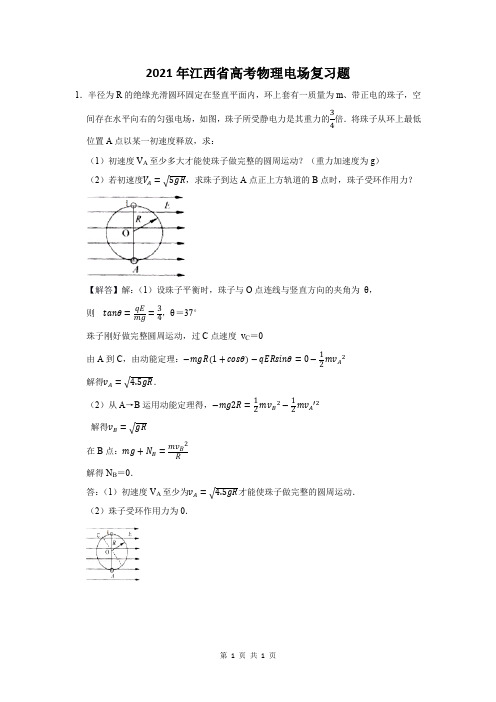

1．半径为R 的绝缘光滑圆环固定在竖直平面内，环上套有一质量为m 、带正电的珠子，空间存在水平向右的匀强电场，如图，珠子所受静电力是其重力的34倍．将珠子从环上最低位置A 点以某一初速度释放，求：
（1）初速度V A 至少多大才能使珠子做完整的圆周运动？（重力加速度为g ）
（2）若初速度V A =√5gR ，求珠子到达A 点正上方轨道的B 点时，珠子受环作用力？
【解答】解：（1）设珠子平衡时，珠子与O 点连线与竖直方向的夹角为 θ， 则 tanθ=qE mg =34，θ＝37°
珠子刚好做完整圆周运动，过C 点速度 v C ＝0
由A 到C ，由动能定理：−mgR(1+cosθ)−qERsinθ=0−12mv A 2
解得v A =√4.5gR ．
（2）从A →B 运用动能定理得，−mg2R =12mv B 2−12mv A ′2
解得v B =√gR
在B 点：mg +N B =mv B 2R 解得N B ＝0．
答：（1）初速度V A 至少为v A =√4.5gR 才能使珠子做完整的圆周运动．
（2）珠子受环作用力为0．。

2021届新高考物理第一轮复习课时强化训练电场能的性质一、选择题3.如图所示,MN是某点电荷Q产生的电场中的一条电场线,一带负电的试探电荷仅在电场力作用下由a点运动到b点,其运动轨迹如图中虚线所示.则下列判断中正确的是( )A.试探电荷有可能从a点静止出发运动到b点B.a点电势一定高于b点电势C.从a到b的过程中,试探电荷的电势能一定越来越大D.若试探电荷运动的加速度越来越大,则Q必为正电荷且位于M端解析:选D 如果从静止开始运动,将沿电场线运动,故选项A错误;因为是负试探电荷,可以判断电场线方向是从M指向N,则表明b点电势高于a点电势,选项B错误;从a到b的过程中电场力做正功,电势能减少,选项C错误;根据孤立点电荷电场分布特点分析,在b点加速度大,意味着距离正电荷Q的位置越来越近,选项D正确.2、图中的虚线a,b,c,d表示匀强电场中的4个等势面.两个带电粒子M,N(重力忽略不计)以平行于等势面的初速度射入电场,运动轨迹分别如图中MPN和NQM所示.已知M是带正电的粒子.则下列说法中正确的是( )A.N一定也带正电B.a点的电势高于b点的电势,a点的电场强度大于b点的电场强度C.带电粒子N的动能减小,电势能增大D.带电粒子N的动能增大,电势能减小解析:选D根据偏转情况得带正电的M粒子向右偏,N粒子向左偏必带负电,选项A错误;该电场是匀强电场,选项B错误;两粒子都是电势能减小,动能增大,选项C错误,D正确.3、如图所示,两个等量异种点电荷分别位于P,Q两点,P,Q两点在同一竖直线上,水平面内有一正三角形ABC,且PQ连线的中点O为三角形ABC的中心,M,N为PQ连线上关于O点对称的两点,则下列说法中正确的是( )A.A,B,C三点的电场强度大小相等但方向不同B.A,B,C三点的电势相等C.M点电场强度小于A点电场强度D.将一正点电荷从N点移到B点,电场力做正功解析:选B等量异种电荷的中垂面上任一点的电场强度方向均与两电荷连线平行,即竖直向下,又由几何关系易知,A,B,C三点与两电荷的距离相等,所以A,B,C三点电场强度大小也相等,故A错;等量异种电荷的中垂面为等势面,故A,B,C,O四点电势相等,B对;根据等量异种双电荷电场线疏密分布情况,连线上M点电场强度大于O点电场强度,而O点电场强度大于A点电场强度,所以M点电场强度大于A点电场强度,C错;连线上O点电势高于N点电势,而O点电势等于B点电势,即B点电势高于N点电势,则正电荷从N点移到B点,电场力做负功,D 错.4、如图是匀强电场遇到空腔导体后的部分电场线分布图，电场线的方向如图中箭头所示，M、N、Q是以直电场线上一点O为圆心的同一圆周上的三点，OQ连线垂直于MN。

2021年江西省高考物理电场复习题
56．如图所示，虚线MN下方存在竖直向上的匀强电场，场强E＝2×103V/m，电场区域上方有一竖直放置长为L＝0.5m的轻质绝缘细杆，细杆的上下两端分别固定一个带电小球
A、B，它们的质量均为m＝0.01kg，A带正电，电量为q1＝2.5×10﹣4C；B带负电，电
荷量q2＝5×10﹣5C，B到MN的距离h＝0.05m．现将轻杆由静止释放（g取10m/s2），求：
（1）小球B刚进入匀强电场后的加速度大小．
（2）从开始运动到A刚要进入匀强电场过程的时间．
【解答】解：（1）小球B刚进入电场时，以A、B球及轻杆为一整体，做加速度为a的匀加速运动，由牛顿第二定律得：
2mg+q2E＝2ma
解得a＝g+q2E
2m
=10+5×10
−5×2×103
2×0.01
=15 m/s2
（2）B球进入电场前，A、B球及轻杆整体做自由落体运动，时间为t1，则有h=1
2gt1
2
解得：t1＝0.1 s
B球进入电场瞬间速度：v1＝gt1＝1 m/s
从B球进入电场到A球刚要进入电场过程，A、B球整体做匀加速运动，时间为t2，则
有：L＝v1t2+1
2at2
2
解方程得：t2＝0.2 s
从开始运动到A刚要进入匀强电场过程中的时间为t＝t1+t2＝0.3 s．答：
（1）小球B刚进入匀强电场后的加速度大小是15 m/s2．
（2）从开始运动到A刚要进入匀强电场过程的时间是0.3s．
第1页共1页。

2021届高考物理二轮复习多选题专项练习 静电场选择题1.如图所示，均匀带电的半圆环在圆心O 点产生的电场强度为E 、电势为φ，把半圆环分成AB BC CD 、、三部分且AB BC CD ==。

下列说法正确的是（ ）A.BC 部分在O 点产生的电场强度的大小为2E B.BC 部分在O 点产生的电场强度的大小为3E C.BC 部分在O 点产生的电势为2ϕ D.BC 部分在O 点产生的电势为3ϕ 2.如图所示，真空中有一竖直向上的匀强电场，其场强大小为E ，电场中的A B 、两点固定着两个等量异种点电荷Q Q A B +-、，、两点的连线水平，O 为其连线的中点，c d 、是两点电荷连线的垂直平分线上的两点，Oc Od =，a b 、两点在两点电荷的连线上，且与c d 、两点的连线恰好形成一个菱形，则下列说法正确的是( )A.a b 、两点的电场强度相同B.c d 、两点的电势相同C.将电子从a 点移到c 点的过程中，电场力对电子做正功D.质子在O 点时的电势能大于其在b 点时的电势能3.如图所示，竖直平面内有a b c 、、三个点，b 点在a 点正下方，b c 、连线水平.现准备将一质量为m 、电荷量为q 的带正电小球从a 点以初动能k0E 抛出.第一次，不加电场，沿水平方向抛出小球，小球经过c 点时动能为k05E ；第二次，加一方向平行于abc 所在平面、场强大小为2mg q的匀强电场，沿某一方向抛出小球，小球经过c 点时的动能为k013E .不计空气阻力，重力加速度大小为g .下列说法正确的是( )A.所加电场的方向水平向左B.a b 、两点之间的距离为k05E mgC.b c 、两点之间的距离为k04E mgD.a c 、间的电势差k08ac E U q4.如图，平面直角坐标系内有a b c 、、三点，位置如图所示，匀强电场平行于坐标平面。

将电子从a 点分别移到坐标原点和b 点的过程中，电场力做功均为2 eV ，已知a 点电势为2 V ，以下说法正确的是（ ）A.b 点电势为0B.电场强度大小为200 V/mC.电子在c 点的电势能为– 8 eVD.将电子从a 点移到b 点和从b 点移到c 点，电场力做功相同5.如图所示，半径为R 的均匀带电球壳带电荷量为Q +.已知半径为R 的均匀带电球壳在球壳的外部产生的电场与一个位于球心O 点的、电荷量相等的点电荷产生的电场相同.静电力常量为k ，下列说法正确的是( )A.球心O 处的场强为2kQ R B.在球壳外距球壳为r 处的电场强度为2()kQ r R + C.球壳的表面为等势面 D.若取无穷远处电势为零，则球壳表面处的电势小于零6.如图所示，ABC 是固定在竖直平面内的光滑绝缘斜劈，3060ACB ABC ∠=∠=、°°，D 为AC 的中点，质量为m 的带正电小滑块由A 点静止释放，沿AB 面滑到斜面底端B 点时速度为0v .若在空间加一与ABC 平面平行的匀强电场，滑块仍由静止释放，沿AB 面滑下，滑到斜面底端B 0，若滑块由静止沿AC 面滑下，滑到斜面底端C 0，则下列说法正确的是( )A.电场方向由A 指向CB.B 点电势与D 点电势相等C.滑块滑到D 点时机械能增加了2012mv D.滑块分别沿AB 面、AC 面滑下到斜面底端的过程中电势能变化量之比为2:37.电子束熔炼是指在真空下,将高速电子束的动能转换为热能作为热源来进行金属熔炼的一种熔炼方法.如图所示,阴极灯丝被加热后产生初速度为零的电子,在大小为3510V ⨯加速电压的作用下,以极高的速度向阳极运动;穿过阳极后,在金属电极12A A 、间大小为3110V ⨯电压形成的聚焦电场作用下,轰击到物料上,其动能全部转换为热能,使物料不断熔炼.已知某电子在熔炼炉中的轨迹如图中虚线OPO '所示,P 是轨迹上的一点,聚焦电场过P 点的一条电场线如图中所示,则( )A.电极1A 的电势高于电极2A 的电势B.电子在P 点时速度方向与聚焦电场强度方向夹角小于90°C.聚焦电场只改变电子速度的方向,不改变电子速度的大小D.电子轰击到物料上时的动能大于3510eV ⨯8.如图，电路中A B C D 、、、是完全相同的金属极板，P 是A B 、板间的一点，在C D 、板间插有一块有机玻璃板.闭合开关，电路稳定后将开关断开.现将C D 、板间的玻璃板抽出，下列说法正确的是( )A.金属板C D 、构成的电容器的电容减小B.P 点电势降低C.玻璃板抽出过程中，电阻R 中有向右的电流D.A B 、两板间的电场强度减小9.如图所示，一充电后与电源断开的平行板电容器的两极板水平放置，两板长均为L ，板间距离为d ，距板右端L 处有一竖直屏M .一带电荷量为q 、质量为m 的质点以初速度0v 沿中线射入两板间，最后垂直打在M 上，则下列结论正确的是（已知重力加速度为g ）( )A.两极板间电压为2mgd qB.板间电场强度大小为2mg q C.整个过程中质点的重力势能增加2220mg L v D.若仅增大两极板间距，则该质点不可能垂直打在M 上10.如图所示，充电后的平行板电容器水平放置（与电源断开），电容为C ，板间距离为d ，上极板正中央有一小孔.质量为m 、电荷量为q 的小球从小孔正上方高h处由静止开始下落，穿过小孔到达下极板处的P 点时速度恰为零（空气阻力忽略不计，极板间电场可视为匀强电场，重力加速度为g ）.下列说法正确的是( )A.电容器所带电荷量Cmgh Q q= B.电容器极板间的电场强度()mg h d E qd += C.若下极板下移2d 的距离，小球到达P 点（原下极板处）时速度恰为零 D.若下极板水平右移一小段距离，小球到达下极板处时速度恰为零11.某条平直电场线上有O A B C 、、、四个点，相邻两点间距离均为d .以O 点为坐标原点，沿电场强度方向建立x 轴，该电场线上各点电场强度E 随x 的变化规律如图所示.一个带电荷量为q +的粒子，从O 点由静止释放，仅考虑电场力作用.则( )A.若O 点的电势为零，则A 点的电势为02E d B.粒子从A 到B 做匀速直线运动C.粒子运动到B 点时动能为032E qdD.粒子从O 到A 的电势能变化量大于从B 到C 的电势能变化量12.静电喷漆技术具有效率高、质量好等优点，其装置示意图如图所示，A B 、为两块水平放置的平行金属板，间距1m d =，两板间有方向竖直向上、电场强度大小为3110N/C E =⨯的匀强电场，在A 板的中央放置一个安全接地的静电油漆喷枪P ，油漆喷枪的半圆形喷嘴可向各个方向均匀地喷出初速度大小均为01m/s v =、质量均为14510kg m -=⨯、电荷量均为15210C q -=⨯的带负电的油漆微粒，不计微粒所受空气阻力及微粒间的相互作用，油漆微粒最后都落在金属板B 上，重力加速度210m/s g =.下列说法正确的是( )A.沿水平方向喷出的微粒运动到B 板所需时间为0.2 sB.沿不同方向喷出的微粒，从喷出至到达B 板，电场力做功为12210J -⨯C.若其他条件均不变，d 增大为原来的2倍，喷涂面积增大为原来的2倍D.若其他条件均不变，E 增大为原来的2倍，喷涂面积减小为原来的12答案以及解析1.答案：AD解析：B C 、两点把半圆环等分为三段，设每段在O 点产生的电场强度大小均为E '。

2021高考物理二轮复习专题3第1课带电粒子在电场中的运动试题考点一电场的性质1．电场强度.2.电场力做功与电势能．(1)电势和电势能的相对性：电场中某点的电势、电荷在电场中某点的电势能的数值大小与电势零点选取有关；(2)电场力做功与电势能的关系：电场力对电荷做的功等于电荷的电势能的减少量，即W＝－ΔE p.3．电势、电势差．(1)电势与电势能：E p＝qφ(运算时带正负号)．电势和电势能均为标量，电势的正负反映电势的高低，电势能的正负反映电荷电势能的大小．(2)电势差与电场力做功：W AB＝qU AB＝q(φA－φB)(运算时带正负号)．注意：①电势与场强无直截了当关系，零电势处能够人为选取，而场强是否为零则由电场本身决定；②电场力做功与路径无关．考点二电场的形象描述(1)电场线与等势面关系：①电场线与等势面垂直；②电场线由电势高的等势面指向电势低的等势面(沿着电场线的方向电势降低得最显著)；③电场线越密处，等差等势面也越密．(2)等量异、同种电荷周围的电场.考点三电场的应用(1)电容器：电容定义式C＝QU；平行板电容器的决定式C＝εr S4πkd.(2)加速和偏转：带电粒子在电场中的加速问题一样选用动能定理求解，带电粒子在电场中的轨迹问题一样用曲线运动的速度、合力与轨迹的关系求解，带电粒子在匀强电场中的偏转一样用运动的分解与合成的方法求解．课时过关(A 卷)一、单项选择题1．(2020·安徽高考)由库仑定律可知，真空中两个静止的点电荷，带电荷量分别为q 1和q 2.其间距离为r 时，它们之间相互作用力的大小为F ＝k q 1q 2r 2，式中k 为静电力常量．若用国际单位制的差不多单位表示，k 的单位应为(B )A ．kg ·A 2·m 3B ．kg ·A －2·m 3·s －4C ．kg ·m 2·C －2D ．N ·m 2·A －2解析：由k ＝Fr 2q 1q 2可得单位为N ·m 2C 2＝kg ·m/s 2·m 2C 2＝kg ·m ·m 2（A ·s ）2·s 2＝kg ·m 3A 2·s 4，故选B. 2．如图，将两个等量正点电荷Q 固定放置．一试探电荷q 在它们连线垂直平分线上的P 点由静止开释，仅在电场力作用下向下运动，则(B)A ．q 带负电B ．q 带正电C ．q 在运动过程中电势能不断增大D ．q 在运动过程中动能先增大后减小解析：因两个场源电荷在中垂线下侧的合场强向下，q 受的力向下才向下运动，故其带正电，运动过程电场力做正功，电势能减小，动能增大．3．如图所示，电场中的一簇电场线关于y 轴对称分布，O 点是坐标原点，M 、N 、P 、Q 是以O 为圆心的一个圆周上的四个点，其中M 、N 在y 轴上，Q 点在x 轴上，则(D )A．M点电势比P点电势高B．OM间的电势差等于NO间的电势差C．一正电荷在O点的电势能小于在Q点的电势能D．将一负电荷从M点移到P点，电场力做正功解析：由图可知，场源电荷必定在O点以下的y轴上，电场线与等势面处处正交，沿电场线方向电势降低最快，则过P点的等势面对应的电势较高，选项A错误；电场线密处，等势面也越密，因此NO之间的电势差较大，选项B错误；正电荷的电势能的高低能够看电势的高低，过O点的等势面与x轴相切，过Q点的等势面与x轴相交，因此O点的电势比Q 点高，选项C错误；用同样的方法作等势面，MP之间的电势差小于零，将负电荷从M点移到P点，电场力做正功，选项D正确．4．(2020·安徽高考)图示是α粒子(氦原子核)被重金属原子核散射的运动轨迹，M、N、P、Q是轨迹上的四点，在散射过程中能够认为重金属原子核静止不动．图中所标出的α粒子在各点处的加速度方向正确的是(C)A．M点 B．N点 C．P点 D．Q点解析：由库仑定律，可得两点电荷间的库仑力的方向在两者的两线上，同种电荷相互排斥，由牛顿第二定律，加速度的方向确实是合外力的方向，故C正确，A、B、D错误．5．(2020·浙江高考)如图所示为静电力演示仪，两金属极板分别固定于绝缘支架上，且正对平行放置．工作时两板分别接高压直流电源的正负极，表面镀铝的乒乓球用绝缘细线悬挂在金属极板中间，则(D)A ．乒乓球的左侧感应出负电荷B ．乒乓球受到扰动后，会被吸在左极板上C ．乒乓球共受到电场力，重力和库仑力三个力的作用D ．用绝缘棒将乒乓球拨到与右极板接触，放开后乒乓球会在两极板间来回碰撞解析：从图中可知金属板右侧连接电源正极，因此电场水平向左，故乒乓球上的电子移动到右侧，即乒乓球的右侧感应出负电荷，A 错误；乒乓球右侧带负电，受到的电场力向右，乒乓球左侧带正电，受到的电场力向左，因为左右两侧感应出的电荷量相等，因此受到的电场力相等，乒乓球受到扰动后，最终仍会静止，可不能吸附到左极板上，B 错误；乒乓球受到重力和电场力作用，库仑力即为电场力，C 错误；用绝缘棒将乒乓球拨到与右极板接触，乒乓球带正电，在电场力作用下，与左极板接触，然后乒乓球带负电，又在电场力作用下，运动到右极板，与右极板接触后乒乓球带正电，在电场力作用下，运动到左极板，如此重复，即乒乓球会在两极板间来回碰撞，D 正确．二、多项选择题6．(2020·广东卷)如图所示，光滑绝缘的水平桌面上，固定着一个带电量为＋Q 的小球P ，带电量分别为－q 和＋2q 的小球M 和N ，由绝缘细杆相连，静止在桌面上，P 与M 相距L ，P 、M 和N 视为点电荷，下列说法正确的是(BD )A ．M 与N 的距离大于LB ．P 、M 和N 在同一直线上C ．在P 产生的电场中，M 、N 处的电势相同D ．M 、N 及细杆组成的系统所受合外力为零解析：将M 、杆、N 看作整体，M 、N 分别所受P 施加的库仑力必为一对等大反向的平稳力，选项B 正确，由k Qq L 2＝k Q ×2q r 2，得r ＝2L ，∴MN ＝(2－1)L <L ，选项A 错．由单个正点电荷电场中的电势分布规律知φM >φN ，选项C 错．P 、M 、杆、N 整体静止，合外力必为零，选项D 正确．7．如图所示，MN 是一正点电荷产生的电场中的一条电场线．一个带负电的粒子(不计重力)从a 运动到b 穿越这条电场线的轨迹如图中虚线所示．下列结论正确的是(CD )A ．点电荷一定位于M 点的左侧B ．带电粒子从a 运动到b 的过程中动能逐步减小C ．带电粒子在a 点的加速度小于在b 点的加速度D ．带电粒子在a 点时的电势能大于在b 点时的电势能解析：由题意知，当粒子通过MN 时，电场力的方向在MN 这条直线上，又因力指向轨迹弯曲的内侧，故电场力的方向为M 到N ，又粒子带负电，因此电场线的方向为N 到M ，该电场线为正点电荷产生电场中的一条，因此正点电荷在N 的右侧，因此A 错误；b 点更靠近点电荷，依照点电荷的场强公式E ＝k Q 2r2知，b 点的电场强度大于a 点的电场强度，粒子在b 点受电场力大，加速度大，因此C 正确；由上述分析知，粒子从a 运动到b 的过程中电场力做正功，因此动能增大，电势能减小，故带电粒子在a 点时的电势能大于在b 点时的电势能，因此B 错误，D 正确．8．(2020·江苏高考)一带正电的小球向右水平抛入范畴足够大的匀强电场，电场方向水平向左，不计空气阻力，则小球(BC )A ．做直线运动B ．做曲线运动C ．速领先减小后增大D ．速领先增大后减小解析：由题意知，小球受重力、电场力作用，合外力的方向与初速度的方向夹角为钝角，故小球做曲线运动，因此A 错误；B 正确；在运动的过程中合外力先做负功后做正功，因此C 正确、D 错误．9．(2020·郴州模拟)如图所示，A 板发出的电子经加速后，水平射入水平放置的两平行金属板间，金属板间所加的电压为U ，电子最终打在光屏P 上，关于电子的运动，下列说法中正确的是(BD )A ．滑动触头向右移动时，电子打在荧光屏上的位置上升B ．滑动触头向左移动时，电子打在荧光屏上的位置上升C ．电压U 增大时，电子打在荧光屏上的速度大小不变D ．电压U 增大时，电子从发出到打在荧光屏上的时刻不变解析：由题意知，电子在加速电场中加速运动，依照动能定理得eU 1＝12mv 2，电子获得的速度为v ＝2eU 1m ；电子进入偏转电场后做类平抛运动，也确实是平行电场方向做初速度为0的匀加速直线运动，加速度为a ＝eU md ；电子在电场方向偏转的位移为y ＝12at 2，垂直电场方向做匀速直线运动，电子在电场中运动时刻为t ＝L v.滑动触头向右移动时，加速电压变大，因此电子获得的速度v 增加，可知，电子在电场中运动时刻t 减少，故电子偏转位移y 变小，因为电子向上偏转，故在屏上的位置下降，A 错误；滑动触头向左移动时，加速电压变小，因此电子获得的速度v 减小，可知，电子在电场中运动时刻t 变大，故电子偏转位移y 变大，因为电子向上偏转，故在屏上的位置上升，B 正确；偏转电压增大时，电子在电场中受到的电场力增大，即电子偏转的加速度a 增大，又因为加速电压不变，电子进入电场的速度没有变化，电子在电场中运动的时刻t 没有发生变化，故D 正确；电子在偏转电场中偏转位移增大，电子打在荧光屏上的速度增大，C 错误．三、运算题10．(2020·安徽高考)在xOy 平面内，有沿y 轴负方向的匀强电场，场强大小为E (图中未画出)，由A 点斜射出一质量为m ，带电荷量为＋q 的粒子，B 和C 是粒子运动轨迹上的两点，如图所示，其中l 0为常数．粒子所受重力忽略不计．求：(1)粒子从A 到C 过程中电场力对它做的功；(2)粒子从A 到C 过程所经历的时刻；(3)粒子通过C 点时的速率．解析：(1)W AC ＝qE (y A －y C )＝3qEl 0.(2)依照抛体运动的特点，粒子在x 方向做匀速直线运动，由对称性可知轨迹最高点D 在y 轴上，可令t AB ＝t DB ＝T ，则t BC ＝T由qE ＝ma ，得a ＝qE m又y D ＝12aT 2，y D ＋3l ＝12a (2T )2，解得T ＝2ml 0qE 则A 到C 过程所经历的时刻t ＝32ml 0qE. (3)粒子在DC 段做平抛运动，因此有2l 0＝v Cx (2T )，v Cy ＝a (2T )v C ＝v 2Cx ＋v 2Cy ＝17qEl 02m. 答案：(1)W AC ＝3qEl 0 (2)t ＝32ml 0qE(3)v C ＝17qEl 02m课时过关(B 卷)一、单项选择题1．(2020·江苏高考)静电现象在自然界中普遍存在，我国早在西汉末年已有对静电现象的记载《春秋纬考异邮》中有玳瑁吸衣若之说，但下列不属于静电现象的是(C )A ．梳过头发的塑料梳子吸起纸屑B ．带电小球移至不带电金属球邻近，两者相互吸引C ．小线圈接近通电线圈过程中，小线圈中产生电流D ．从干燥的地毯走过，手碰到金属把手时有被电击的感受解析：小线圈接近通电线圈过程中，小线圈中产生感应电流是电磁感应现象，不是静电现象，因此C 正确．2．(2020·海南高考)如图，一充电后的平行板电容器的两极板相距l ，在正极板邻近有一质量为M 、电荷量为q (q ＞0)的粒子，在负极板邻近有另一质量为m 、电荷量为－q 的粒子，在电场力的作用下，两粒子同时从静止开始运动．已知两粒子同时通过一平行于正极板且与其相距25l 的平面．若两粒子间相互作用力可忽略，不计重力，则M ∶m 为(A )A ．3∶2B ．2∶1C ．5∶2D ．3∶1解析：设电场强度为E ，两粒子的运动时刻相同，对M 有，a ＝Eq M ，25l ＝12Eq M t 2；对m 有a ′＝Eq m ，35l ＝12Eq m t 2，联立解得M m ＝32，A 正确． 3．(2020·浙江高考)下列说法正确的是(C )A ．电流通过导体的热功率与电流大小成正比B ．力对物体所做的功与力的作用时刻成正比C ．电容器所带电荷量与两极板间的电势差成正比D ．弹性限度内，弹簧的劲度系数与弹簧伸长量成正比解析：依照公式P ＝I 2R 可得在电阻一定时，电流通过导体的发热功率与电流的平方成正比，A 错误；依照公式W ＝Fs 可得力对物体所做的功与力的作用时刻无关，B 错误；依照公式C ＝Q U可得电容器所带电荷量与两极板间的电势差成正比，C 正确；弹簧的劲度系数与弹簧的伸长量无关，和弹簧的材料等自身因素有关，D 正确．4.如图所示，竖直直线为某点电荷Q 所产生的电场中的一条电场线，M 、N 是其上的两个点．另有一带电小球q 自M 点由静止开释后开始运动，到达N 点时速度恰变为零．由此能够判定(B)A．Q必为正电荷，且位于N点下方B．M点的电场强度小于N点的电场强度C．M点的电势高于N点的电势D．q在M点的电势能大于在N点的电势能解析：由于电荷在竖直线上运动，因此一开始重力大于电场力，后来电场力大于重力而减速，直至速度变为零，这些信息只能判定出场源电荷在N的这端，由于试探电荷的电性未知，因此也无法判定场源电荷的电性，选项A、C错误；越是靠近场源电荷，电场越强，选项B正确；从M点向N点运动的过程中，重力势能减少，转化为电势能，选项D错误．5．(2020·安徽高考)已知平均带电的无穷大平面在真空中激发电场的场强大小为δ2ε0，其中为平面上单位面积所带的电荷量，ε0为常量．如图所示的平行板电容器，极板正对面积为S，其间为真空，带电荷量为Q.不计边缘效应时，极板可看作无穷大导体板，则极板间的电场强度大小和两极板间相互的静电引力大小分别为(D)和Q2ε0S和Q2ε0S和Q22ε0S和Q22ε0S解析：由公式E＝δ2ε0，δ＝QS正负极板都有场强，由场强的叠加可得E＝Qε0S，电场力F＝Q2ε0S·Q，故选D.二、多项选择题6．(2020·浙江高考)如图所示，用两根长度相同的绝缘细线把一个质量为0.1 kg 的小球A 悬挂到水平板的MN 两点，A 上带有Q ＝×10－6 C 的正电荷．两线夹角为120°，两线上的拉力大小分别为F 1和的正下方0.3 m 处放有一带等量异种电荷的小球B ，B 与绝缘支架的总质量为0.2 kg(重力加速度取g ＝10 m/s 2；静电力常量k ＝×109 N ·m 2/C 2，AB 球可视为点电荷)，则(BC)A ．支架对地面的压力大小为 NB ．两线上的拉力大小F 1＝F 2＝ NC ．将B 水平右移，使M 、A 、B 在同一直线上，现在两线上的拉力大小为F 1＝ N ，F 2＝ ND ．将B 移到无穷远处，两线上的拉力大小F 1＝F 2＝ N解析：对B 和支架分析可知，受到竖直向下的重力，和A 对B 竖直向上的库仑力，故对地面的压力为F N ＝G B 支－k ·q A ·q B r 2＝2 N － N ＝ N ，A 错误，对A 分析，A 受到竖直向下的重力，竖直向下的库仑力，两线上的拉力，三力的夹角正好是120°，处于平稳状态，因此F 1＝F 2＝G A ＋k q A ·q B r 2＝ N ，B 正确；将B 水平右移，使M 、A 、B 在同一直线上，则两小球的距离变为r ′＝错误! m ＝ m ，故有F 1－k ·错误!＝F 2＝G A ，解得F 1＝ N ，F 2＝ N ，C 正确；将B 移到无穷远处，两小球之间的库仑力为零，则两线上的拉力大小F 1＝F 2＝G A ＝1 N ，D 错误．7．(2020·江苏高考)两个相同的负电荷和一个正电荷邻近的电场线分布如图所示，c 是两负电荷连线的中点，d 点在正电荷的正上方，c 、d 到正电荷的距离相等，则(ACD )A ．a 点的电场强度比b 点的大B ．a 点的电势比b 点的高C ．c 点的电场强度比d 点的大D ．c 点的电势比d 点的低解析：由图知，a 点处的电场线比b 点处的电场线密集，c 点处电场线比d 点处电场密集，因此A 、C 正确；过a 点画等势线，与b 点所在电场线的交点在b 点沿电场线的方向上，因此b 点的电势高于a 点的电势，故B 错误；同理可得d 点电势高于c 点电势，故D 正确．8．如图所示的匀强电场E的区域内，由A、B、C、D、A′、B′、C′、D′作为顶点构成一正方体空间，电场方向与面ABCD垂直．下列说法正确的是(BD)A．AD两点间电势差U AD与AA′两点间电势差U AA′大小相等B．带正电的粒子从A点沿路径A→D→D′移到D′点，电场力做正功C．带负电的粒子从A点沿路径A→D→D′移到D′点，电势能减小D．带电的粒子从A点移到C′点，沿对角线AC′与沿路径A→B→B′→C′电场力做功相同解析：电场方向与面ABCD垂直，因此面ABCD是等势面，A、D两点的电势差为0，又因A、A′两点沿电场线的方向有距离，因此U AA′不为0，A错误；带正电的粒子从A点到D电场力不做功，而由D→D′电场力做正功，B正确；同理，带负电的粒子从A点沿路径A→D →D′移到D′点，电场力做负功，电势能增大，C错误；由电场力做功的特点，电场力做功与路径无关，只与初末位置的电势差有关，D正确．9．(2020·海南高考)如图，两电荷量分别为Q(Q＞0)和－Q的点电荷对称地放置在x 轴上原点O的两侧，a点位于x轴上O点与点电荷Q之间，b位于y轴O点上方．取无穷远处的电势为零，下列说法正确的是(BC)A．b点的电势为零，电场强度也为零B．正的试探电荷在a点的电势能大于零，所受电场力方向向右C．将正的试探电荷从O点移到a点，必须克服电场力做功D．将同一正的试探电荷先后从O、b点移到a点，后者电势能的变化较大解析：因为等量异种电荷在其连线的中垂线上的电场方向为水平指向负电荷，因此电场方向与中垂线方向垂直，故中垂线为等势线，因为中垂线延伸到无穷远处，因此中垂线的电势为零，故b点的电势为零，然而电场强度不为零，A错误；等量异种电荷连线上，电场方向由正电荷指向负电荷，方向水平向右，在中点O处电势为零，O点左侧电势为正，右侧电势为负，又明白正电荷在正电势处电势能为正，故B正确；O点的电势低于a点的电势，电场力做负功，因此必须克服电场力做功，C正确；O点和b点的电势相等，因此先后从O、b 点移到a点，电场力做功相等，电势能变化相同，D错误．三、运算题10．如图甲所示为一组间距d 足够大的平行金属板，板间加有随时刻变化的电压(如图乙所示)，设U 0和T 已知．A 板上O 处有一静止的带电粒子，其带电量为q ，质量为m (不计重力)，在t ＝0时刻起该带电粒子受板间电场加速向B 板运动，途中由于电场反向，粒子又向A 板返回(粒子未曾与B 板相碰)．(1)当U x ＝2U 0时，求带电粒子在t ＝T 时刻的动能；(2)为使带电粒子在t ＝T 时刻恰能回到O 点，U x 等于多少？解析：(1)粒子在两种不同电压的电场中运动的加速度分别为a 1＝U 0q dma 2＝2U 0q dm通过T 2时粒子的速度：v 1＝a 1T 2 t ＝T 时刻粒子的速度：v 2＝v 1－a 2T 2＝a 1T 2－a 2T 2＝－TU 0q 2dmt ＝T 时刻粒子的动能：E k ＝12mv 22＝T 2U 20q 28d 2m. (2)经0～T 2时粒子的位移：x 1＝12a 1⎝ ⎛⎭⎪⎫T 22T 2～T 时粒子的位移：x x ＝v 1T 2－12a x ⎝ ⎛⎭⎪⎫T 22 又v 1＝a 1T 2，x 1＝－x x 解得：a x ＝3a 1因为a 1＝U 0q dm ，a x ＝U x q dm解得：U x ＝3U 0答案：(1)T 2U 20q 28d 2m(2)3U 0。
