机电工程有限公司电气设备试验报告书用电单位：钓鱼台别墅用电地址：和平大道一横路试验单位：机电工程有限公司试试验时间：2014 年1月17日目录一．电力变压器 (3)1.1电力变压器 (3)二、高压开关柜 (5)2.1户内交流高压负荷开关 (5)2.2电流互感器 (6)2.3 有机复合外套氧化锌避雷器 (8)2.4电压互感器 (9)2.5电力电缆试验 (11)更换变压器低压侧出线铜牌绝缘子8个。
一．电力变压器1.1电力变压器技术参数试验数据1.电压比及矢量2.绝缘电阻3.直流电阻使用仪器：JD2505N直阻测试仪单位：Ω4.交流耐压结论:符合GB50150-2006 电气设备交接试验标准，可以投运。
试验人员：审核：试验单位（盖章）二、高压开关柜2.1户内交流高压负荷开关试验数据1.绝缘电阻2.回路电阻使用仪器：HCY-III智能回路电阻测试仪单位：μΩ3.交流耐压使用仪器：50KVA试验变压器、控制箱结论:合格。
试验人员：审核：试验单位（盖章）2.2电流互感器技术参数试验数据1. 绝缘电阻使用仪器：BC2010绝缘电阻测试仪单位：MΩ2.变比极性及直阻3.交流耐压结论:可以使用。
试验人员：审核：试验单位（盖章）2.3 有机复合外套氧化锌避雷器试验数据绝缘电阻及泄漏电流使用仪器：ZC11D-5型摇表、直流高压发生器ZGF-200kV/3m结论:合格。
试验人员：审核：试验单位（盖章）2.4电压互感器技术参数试验数据1.绝缘电阻使用仪器：BC2010绝缘电阻测试仪单位：MΩ2.电压比、极性及比差使用仪器：3.交流耐压使用仪器：50KVA试验变压器、控制箱结论:合格。
试验人员：审核：试验单位（盖章）钓鱼台别墅·试验报告2.5电力电缆试验1.进线电缆.2.试验数据使用仪表：0.5级电压表、2500V 2500MΩ2．2.5结论: ＿合格＿试验人员：审核：试验单位（盖章）第11页。

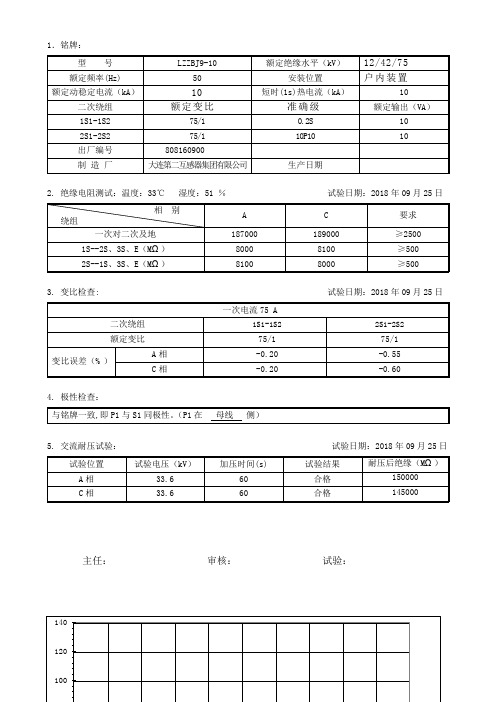

检测试验报告工程名称：35kV变电站工程项目名称：10kV电流互感器试验检验时间：2016年06月17日报告编号：KG06-001-026报告编写/日期：报告审核/日期：报告批准/日期：（检测报告章）检测试验报告检测试验日期：2016年6月17日报告编号：001 样品名称：10kV电流互感器样品安装位置：10kV开关室10kV线路1样品编号：A：160130008 B：160130009 C：160120010三、极性：（温度：30℃湿度：60%）减极性，P1和1S1、2S1、3S1为同极性端，P2和1S2、2S2、3S2为同极性端。
四、励磁特性：（温度：30℃湿度：60%）六、绝缘电阻测量及交流耐压试验：（温度：温度：30℃湿度：60%）检测试验报告检测试验日期：2016年6月17日报告编号：002 七、结论判断：八、本次检测使用仪器：(以下空白)检测试验报告样品名称：10kV电流互感器样品安装位置：10kV开关室10kV线路2样品编号：A：160130004 B：160130007 C：160120017二、电流比的测量：（温度：30℃湿度：60%）三、极性：（温度：30℃湿度：60%）减极性，P1和1S1、2S1、3S1为同极性端，P2和1S2、2S2、3S2为同极性端。
四、励磁特性：（温度：30℃湿度：60%）五、绕组直流电阻：（温度：30℃湿度：60%）检测试验报告检测试验日期：2016年6月17日报告编号：004 七、结论判断：八、本次检测使用仪器：(以下空白)检测试验报告检测试验日期：2016年6月17日报告编号：005 样品名称：10kV电流互感器样品安装位置：10kV开关室10kV线路3样品编号：A：160130012 B：160130013 C：160120011一、铭牌：二、电流比的测量：（温度：30℃湿度：60%）三、极性：（温度：30℃湿度：60%）减极性，P1和1S1、2S1、3S1为同极性端，P2和1S2、2S2、3S2为同极性端。

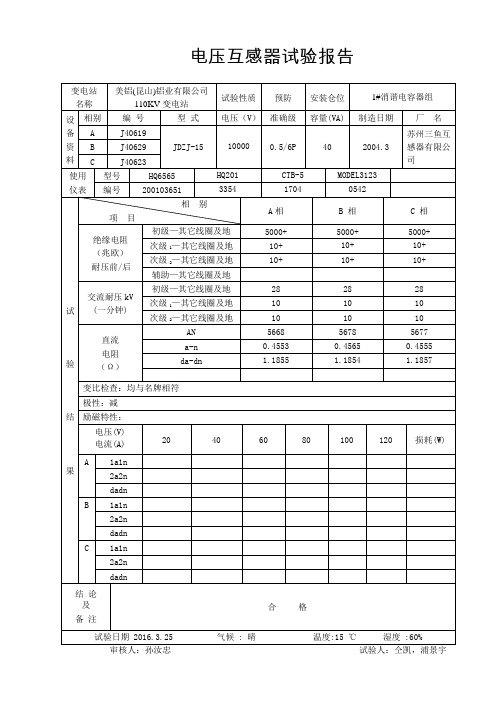

10kV电压互感器试验报告工程名称：阳光城假日广场(时代广场）10kV配电工程安装位置: 3AH PT柜1．铭牌：型号JDZ9-10 额定变比10/√3/0.1/√3/0.1/3 二次绕组额定变比准确级额定输出（VA）1a.1n 0.1/√3 0.2 102a.2n 0.1/√3 0.5 15da.dn 0.1/33P 50出厂编号A:140414031C:140414032生产日期2014年04月制造厂江苏科兴电器有限公司2.绝缘电阻测试：温度：21℃湿度：50 % 试验日期：2014年10月28日绝缘电阻（MΩ）一次绕组对二次绕组、地二次绕组之间、地A 5000 2000C 5000 20003．绕组直流电阻：温度：21℃湿度：50 % 试验日期：2014年10月28日二次绕组1a.1n 2a.2n da.dn 直流电阻（Ω）--A 0.2522 0.2868 0.2272 直流电阻（Ω）--B 0.2754 0.2625 0.2015 直流电阻（Ω）--C 0.2954 0.2629 0.21804．极性检查：试验日期：2014年10月28日A与a同极性。
5．变比检查: 试验日期：2014年10月28日一次电压100V二次端子1a.1n 2a.2n da.dn额定变比10/√3/0.1/√3 10/√3/0.1/√3 10/√3/0.1/3试验变比（A）0.995 0.996 1.7135试验变比（B）0.997 0.998 1.7129试验变比（C）0.997 0.995 1.71646．励磁特性试验：试验日期：2014年10月28日相别组别19 39 59 79 99 119 139 VA相1a.1n 0.086 0.123 0.190 0.243 0.465 0.632 1.602 A 2a.2n 0.065 0.112 0.168 0.250 0.382 0.625 1.556 A da.dn 0.169 0.344 0.708 2.008 --- --- --- AB相1a.1n 0.065 0.114 0.166 0.239 0.348 0.577 1.504 A 2a.2n 0.065 0.113 0.167 0.239 0.351 0.573 1.467 A da.dn 0.171 0.335 0.642 1.871 --- --- --- AC相1a.1n 0.067 0.118 0.180 0.267 0.399 0.643 1.616 A 2a.2n 0.067 0.117 0.179 0.267 0.399 0.640 1.584 A da.dn 0.172 0.365 0.730 2.049 --- --- --- A7.交流耐压试验：温度：21℃湿度：50 % 试验日期：2014年10月28日试验位置试验电压（kV）加压时间(s) 试验结果耐压后绝缘（MΩ）一次对二次及地A相28 60合格5000 C相合格50008. 试验仪器仪表:器具名称编号检验证编号检验单位有效期高压绝缘电阻测试仪见检测报告互感器综合测试仪直流电阻测试仪9. 试验结果：合格。
10kV高压开关柜试验报告[object Object]一、试验目的本次试验旨在对10kV高压开关柜进行全面的功能性试验，以验证其在正常运行情况下的性能和可靠性。
二、试验内容1.基本功能试验：包括开关柜的分、合、跳闸操作试验，分合闸时间试验，分合闸位置试验等。
2.电流互感器试验：检查电流互感器的接线是否正确，是否能正常工作。
3.电压互感器试验：检查电压互感器的接线是否正确，是否能正常工作。
4.遥控试验：使用遥控装置对开关柜进行遥控操作试验，检查遥控功能是否正常。
5.保护试验：对开关柜的各种保护装置进行试验，包括过电流保护、短路保护、接地保护等。
6.隔离开关试验：对开关柜的隔离开关进行试验，检查其分合闸是否正常。
7.漏电流试验：对开关柜的漏电流进行试验，检查其漏电流是否在规定范围内。
8.绝缘电阻试验：对开关柜的绝缘电阻进行试验，检查其绝缘性能是否满足要求。
三、试验结果及分析1.基本功能试验结果：开关柜的分、合、跳闸操作正常，分合闸时间符合要求，分合闸位置准确。
2.电流互感器试验结果：电流互感器的接线正确，能够准确地测量电流。
3.电压互感器试验结果：电压互感器的接线正确，能够准确地测量电压。
4.遥控试验结果：遥控装置能够正常对开关柜进行遥控操作。
5.保护试验结果：各种保护装置能够准确地工作，及时跳闸保护电气设备。
6.隔离开关试验结果：隔离开关的分合闸操作正常。
7.漏电流试验结果：开关柜的漏电流在规定范围内，符合要求。
8.绝缘电阻试验结果：开关柜的绝缘电阻满足要求，能够保障设备的安全运行。
四、结论经过全面的试验，本次对10kV高压开关柜的功能性试验结果良好，各项指标均符合要求，证明开关柜在正常运行情况下性能可靠，能够满足电气设备的运行要求。
建议将该开关柜投入使用，并定期进行维护和检修，以保障设备的长期稳定运行。
五、存在问题及改进措施在试验过程中，未发现开关柜存在明显的问题。
然而，为了进一步提高设备的可靠性和安全性，建议在投入使用后定期对开关柜进行维护和检修，及时排除潜在问题，确保设备长期稳定运行。

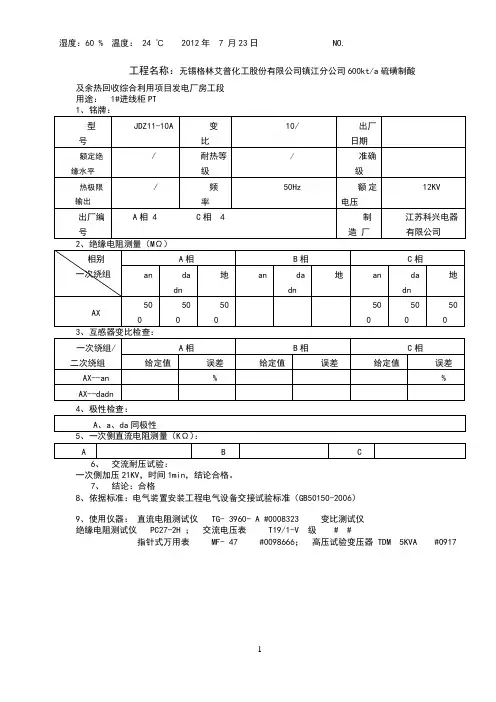

及余热回收综合利用项目发电厂房工段用途： 1#进线柜PT一次侧加压21KV，时间1min，结论合格。
7、结论：合格8、依据标准：电气装置安装工程电气设备交接试验标准（GB50150-2006）9、使用仪器：直流电阻测试仪 TG- 3960- A #0008323 变比测试仪绝缘电阻测试仪 PC27-2H ；交流电压表 T19/1-V 级 # #指针式万用表 MF- 47 #0098666；高压试验变压器 TDM 5KVA #0917及余热回收综合利用项目发电厂房工段用途： 2#进线柜PT一次侧加压21KV，时间1min，结论合格。
9、结论：合格8、依据标准：电气装置安装工程电气设备交接试验标准（GB50150-2006）9、使用仪器：直流电阻测试仪 TG- 3960- A #0008323 变比测试仪绝缘电阻测试仪 PC27-2H ；交流电压表 T19/1-V 级 # #指针式万用表 MF- 47 #0098666；高压试验变压器 TDM 5KVA #0917及余热回收综合利用项目发电厂房工段用途： G13AH 励磁PT柜一次侧加压21KV，时间1min，结论合格。
11、结论：合格8、依据标准：电气装置安装工程电气设备交接试验标准（GB50150-2006）9、使用仪器：直流电阻测试仪 TG- 3960- A #0008323 变比测试仪绝缘电阻测试仪 PC27-2H ；交流电压表 T19/1-V 级 # #指针式万用表 MF- 47 #0098666；高压试验变压器 TDM 5KVA #0917及余热回收综合利用项目发电厂房工段用途： G23AH 励磁PT柜一次侧加压21KV，时间1min，结论合格。
13、结论：合格8、依据标准：电气装置安装工程电气设备交接试验标准（GB50150-2006）9、使用仪器：直流电阻测试仪 TG- 3960- A #0008323 变比测试仪绝缘电阻测试仪 PC27-2H ；交流电压表 T19/1-V 级 # #指针式万用表 MF- 47 #0098666；高压试验变压器 TDM 5KVA #0917及余热回收综合利用项目发电厂房工段用途： G12AH 机端PT柜一次侧加压21KV，时间1min，结论合格。

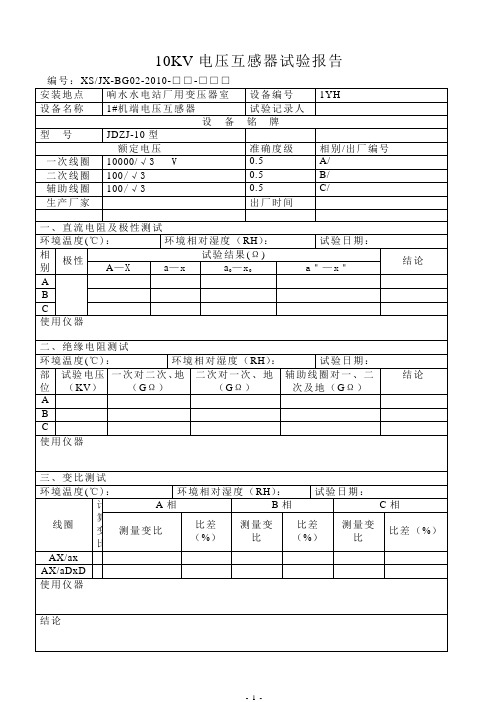

10KV电压互感器试验报告1.引言2.试验目的本次试验的主要目的是验证10KV电压互感器的性能参数，确保其满足设计要求和国家标准的相关规定。
具体试验项目包括空载试验、负载试验、电压比试验等。
3.试验步骤及结果3.1空载试验空载试验是为了检验电压互感器在额定电压下的短路阻抗、谐波抑制能力以及接地方式是否符合设计要求。
试验步骤如下：（1）将电压互感器两侧额定电压接入，并记录电压互感器的各个参数。
（2）测量电压互感器的短路阻抗值，并与设计要求进行比较分析。
（3）测量电压互感器的谐波抑制能力，特别是2次、3次和5次谐波。
（4）验证电压互感器的接地方式，并进行接地电阻测量。
本次空载试验结果显示，该10KV电压互感器的短路阻抗符合设计要求，谐波抑制能力满足国家标准要求，并且接地方式正确，接地电阻合格。
3.2负载试验负载试验是为了验证电压互感器在额定负载下的性能，包括负载容量、温升、误差等。
试验步骤如下：（1）将电压互感器两侧额定负载接入，并记录电压互感器的负载容量。
（2）测量电压互感器的温升情况，并与设计要求进行比较。
（3）采用标准仪表进行误差测量，包括变比误差、角度误差等。
经过负载试验，发现该10KV电压互感器的负载容量满足要求，并且温升情况良好，误差也在规定范围内。
3.3电压比试验电压比试验是为了验证电压互感器的电压比是否符合设计要求，即变比误差是否在允许范围内。
试验步骤如下：（1）以额定电压为输入，测量输出端的电压并记录。
（2）计算电压比的误差，并与设计要求进行比较。
根据电压比试验结果，该10KV电压互感器的变比误差在规定范围内，满足设计要求和国家标准的相关规定。
4.试验结论通过以上试验结果分析和比较，可以得出以下结论：（1）该10KV电压互感器的空载性能良好，短路阻抗、谐波抑制能力和接地方式符合设计要求和国家标准的相关规定。
（2）负载试验结果表明，该电压互感器的负载容量、温升和误差满足要求。
（3）电压比试验结果显示，该10KV电压互感器的电压比误差在规定范围内。
一、10KV高压电压互感器《JDZX10-10KV》称说明概述10KV高压电压互感器《JDZX10-10KV》称可在工作电流范围内进行频繁的操作或多次开断短路电流;机械寿命可高达30,000次，满容量短路电流开断次数可达50次。
《JDZX10-10KV》适于重合闸操作并有极高的操作可靠性与使用寿命。
《JDZX10-10KV》(普通型)采用了立式的绝缘筒防御各种气候的影响;且在维护和保养方面，通常仅需对操作机构做间或性的清扫或润滑。
《JDZX10-10KV》(极柱型)采用了固体绝缘结构—集成固封极柱，实现了免维护。
《JDZX10-10KV》在开关柜内的安装形式既可以是固定式，也可以是可抽出式的，还可安装于框架上使用四、《JDZX10-10KV》选型用户可根据被保护对象选用不同型号的《JDZX10-10KV》，对使用场所的不同可选用防污型和高原型。
为满足市场的需求我厂可根据用户的要求设计各种非标产品。
《《JDZX10-10KV》10KV高压电压互感器》五、《JDZX10-10KV》使用条件：1.适用于户内、外；2.环境温度-40℃~+40℃；3.海拔高度不超过3000m（瓷套式不超过1000m）；4.电源频率不小于48Hz、不超过62 Hz；5.长期施加在《JDZX10-10KV》端子间的工频电压不超过《JDZX10-10KV》的持续运行电压；6.地震烈度8度及以下地区；7.大风速不超过35m/s。
8.《JDZX10-10KV》保护发电厂、变电站的交流电气设备免受大气过电压和操作电压的损坏。
《JDZX10-10KV》是变电站被保护设备免遭雷电冲击波袭击的设备。
《JDZX10-10KV》测量电流是否超过电动机的额定电流值，调整整定电流值。
电动机运行时过载，热继电器的辅助头，常闭点断开，常开点闭合的特性进行保护。
在继电控制中把常闭点与停止按钮串入，过载时停止电动机运行，并给出报警信号。
六、《JDZX10-10KV》基本原理《JDZX10-10KV》是一种过电压(电流)保护器，主要用于保护电力系统、铁道电气化系统、通讯系统中的各种电气设备（变压器、开关、电容器、阻波器、互感器、发电机、电动力、电力电缆等）免遭大气过电压、电流操作过电压（电流）和工频暂态过电压（电流）等损坏，是电力系统绝缘配合的基础。
