房屋适用高度和高宽比.

4.2 房屋适用高度和高宽比4.2.1钢筋混凝土高层建筑结构的最大适用高度和高宽比应分为 A 级和 B 级。

B 级高度高层建筑结构的最大适用高度和高宽比可较 A 级适当放宽，其结构抗震等级、有关的计算和构造措施应相应加严，并应符合本规程有关条文的规定。

4.2.2 A 级高度钢筋混凝土乙类和丙类高层建筑的最大适用高度应符合表 4.2.2-1 的规定，具有较多短肢剪力墙的剪力墙结构的最大适用高度尚应符合本规程第 7.1.2 条的规定。

框架-剪力墙、剪力墙和筒体结构高层建筑，其高度超过表 4.2.2-1 规定时为 b 级高度高层建筑。

B 级高度钢筋混凝土乙类和丙类高层建筑的最大适用高度应符合表 4.2.2-2 的规定。

表 4.2.2-1 A 级高度钢筋混凝土高层建筑的最大适用高度（m）结构体系非抗震设计抗震设防烈度6 度7 度8 度9 度框架70 60 55 45 25 框架－剪力墙140 130 120 100 50剪力墙全部落地剪力墙150 140 120 100 60部分框支剪力墙130 120 100 80 不应采用筒体框架－核心筒160 150 130 100 70筒中筒200 180 150 120 80板柱－剪力墙70 40 35 30 不应采用注：1房屋高度指室外地面至主要屋面高度，不包括局部突出屋面的电梯机房、水箱、构架等高度；2表中框架不含异形柱框架结构；3部分框支剪力墙结构指地面以上有部分框支剪力墙的剪力墙结构；4平面和竖向不规则的结构或Ⅳ类场地上的结构，最大适用高度应适当降低；5甲类建筑，6、7、8度时宜按本地区抗震设法烈度提高一度后符合本表的要求，9度时应专门研究；6 9度抗震设防、房屋高度超过本表数值时，结构设计应有可靠依据，并采取有效措施。

表 4.2.2-2 B 级高度钢筋混凝土高层建筑的最大适用高度（m）结构体系非抗震设计抗震设防烈度6 度7 度8 度框架－抗震墙170 160 140 120剪力墙全部落地剪力墙180 170 150 130部分框支剪力墙150 140 120 100筒体框架－核心筒220 210 180 140筒中筒300 280 230 170注：1房屋高度指室外地面至主要屋面高度，不包括局部突出屋面的电梯机房、水箱、构架等高度；2部分框支剪力墙结构指地面以上有部分框支剪力墙的剪力墙结构；3平面和竖向不规则的结构或Ⅳ类场地上的结构，表中数值应适当降低；4 甲类建筑，6、7 度时宜按本地区抗震设法烈度提高一度后符合本表的要求，8 度时应专门研究；5 当房屋高度超过本表数值时，结构设计应有可靠依据，并采取有效措施。

《门式刚架技术规范》为什么要规定房屋的适用高度和高宽比？我们可以从《门式刚架技术规范》条文说明中进行探寻，寻找该类规定的合理依据。

总则条文说明中提到：“房屋高度不大于18m，高宽比小于1，主要是针对本规范的风荷载系数的要求而规定的。

本规范的风荷载系数主要是美国金属房屋制造商协会（MBMA）低矮房屋的风压系数借鉴而来。

MBMA的《金属房屋系统手册2006》中的系数就是对高度不大于18m，高宽比小于1的单层房屋经风洞试验的结果”。

通过上面的表述我们可以明确《门式刚架技术规范》之所以规定了钢结构房屋的高度和高宽比要求，就是与其引用的风荷载系数（《建筑结构荷载规范》中称为风荷载体型系数）的限制条件有关，国外相关规范中对于轻型钢结构房屋的风洞实验条件即是规范中的要求，接下来我们来看看国外规范中的条件是什么，我们找到了门式刚架规范条文说明中提到的《金属房屋系统手册2006》即《Metal Building Systems Manual》，该手册中的1.3节给出的风荷载系数即是门式刚架规范中的引用源，如下图所示：图1 MBMA手册中的风荷载系数《金属房屋系统手册2006》中的风荷载系数的取值来自ASCE（全称The American Society of Civil Engineers，美国土木工程师学会）中的数据，具体类目为ASCE 7-05以及ASCE 7-10中的规定，其中ASCE 7-10 28章提到，用于低层建筑物风荷载设计的包络法（Envelope Procedure）中的风荷载系数，这种方法确定的风荷载系数要按照ASCE 7-05的规定确定，如下图所示，建筑墙面和屋面风荷载系数的高度限制条件为60ft（英尺），1英尺=0.3048m，60英尺=18.288米，因此《门式刚架技术规范》中将房屋高度限制定为18米。

同时ASCE7-05中对于低矮房屋风荷载系数的还有h/L，即高宽比的适用条件，如下图所示：综上所述，《门式刚架技术规范》规定房屋高度不大于18米，房屋高宽比不大于1时，该适用范围主要根据美国金属制造商协会MBMA以及美国土木工程师学会ASCE标准对于低矮房屋风荷载系数而定的，如果门式刚架超过了这个高度和高宽比范围可按《建筑结构荷载规范》（GB50019-2012）确定风荷载体型系数（《门式刚架技术规范》称风荷载系数），同时总则条文说明中明确了“房屋高度超过18m的类似建筑，构件的强度和稳定性可参照本规范”，所以在进行门式刚架设计时，其他要求仍然可以按照《门式刚架技术规范》来考虑和控制。

建筑结构选型复习资料与试题（有答案）建筑结构选型复习资料1、简述简⽀梁和多跨连接梁的受⼒和变形特点？简⽀梁的缺点是内⼒和挠度较⼤，常⽤于中⼩跨度的建筑物。

简⽀梁是静定结构，当两端⽀座有不均匀沉降时，不会引起附加内⼒。

因此，当建筑物的地基较差时采⽤简⽀梁结构较为有利。

简⽀梁也常被⽤来作为沉降缝之间的连接结构。

多跨连续梁为超静定结构，其优点是内⼒⼩，刚度⼤，抗震性能好，安全储备⾼，其缺点是对⽀座变形敏感，当⽀座产⽣不均匀沉降时，会引起附加内⼒。

2、桁架结构的受⼒计算采⽤了哪些基本假定?⼀、组成桁架结构的所有各杆都是直杆，所有各杆的中⼼线都在同⼀平⾯内，这⼀平⾯称为桁架的中⼼平⾯。

⼆、桁架的杆件和杆件的相连接的节点都是铰接节点。

三、所有外⼒都作⽤在桁架的中⼼平⾯内，并集中作⽤于节点上。

3、桁架斜腹杆的布置⽅向对腹杆受⼒的符号（拉或压）有何关系？斜腹杆的布置⽅向对腹杆受⼒符号（拉或压）有直接关系。

对于矩形桁架，斜腹杆外倾受拉，内倾受压，竖腹杆受⼒⽅向与斜腹杆相反。

对于三⾓形桁架，斜腹杆外倾受压，内倾受拉，⽽竖腹杆总是受拉。

4、屋架结构的布置有哪些具体要求？⼀、屋架的跨度：⼀般以3⽶为模数⼆、屋架的间距：宜等间距平⾏排列，与房屋纵向柱列的间距⼀致，屋架直接搁置在柱顶三、屋架的⽀座：当跨度较⼩时，⼀般把屋架直接搁置在墙、跺、柱或圈梁上。

当跨度较⼤时，则应该采取专门的构造措施，以满⾜屋架端部发⽣转动的要求。

5、钢筋混凝⼟刚架在构件转⾓处为避免受⼒过⼤，可采取什么措施？在构件转⾓处，由于弯矩过⼤，且应⼒集中，可采取加腋的形式，也可适当的⽤圆弧过渡。

为了减少材料⽤量，减轻结构⾃重，也可采⽤空腹刚架，其形式有两种：⼀种是把杆件做成空⼼截⾯，另⼀种是在杆件上留洞。

6、刚架结构的⽀撑系统起何作⽤？应怎样布置？为保证结构的整体稳定性，应在纵向柱之间布置连系梁及柱间⽀撑，同时在横梁的顶⾯设置上弦横向⽔平⽀撑。

柱间⽀撑和横梁上弦横向⽔平⽀撑宜设置在同⼀开间内。

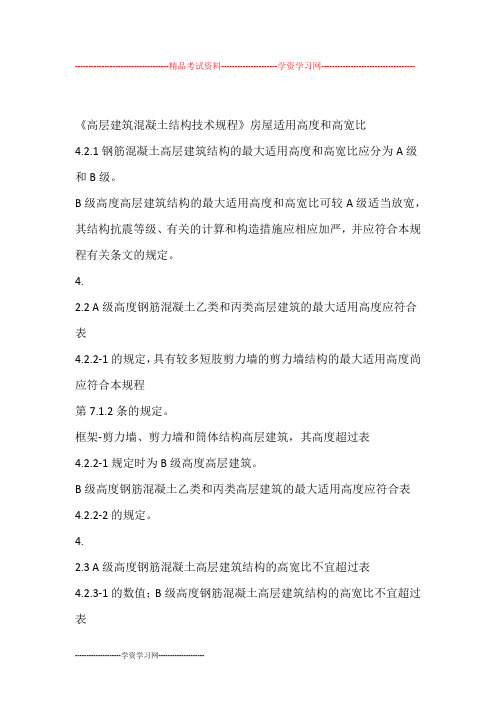

-----------------------------------精品考试资料---------------------学资学习网-----------------------------------《高层建筑混凝土结构技术规程》房屋适用高度和高宽比4.2.1钢筋混凝土高层建筑结构的最大适用高度和高宽比应分为A级和B级。

B级高度高层建筑结构的最大适用高度和高宽比可较A级适当放宽，其结构抗震等级、有关的计算和构造措施应相应加严，并应符合本规程有关条文的规定。

4.2.2 A级高度钢筋混凝土乙类和丙类高层建筑的最大适用高度应符合表4.2.2-1的规定，具有较多短肢剪力墙的剪力墙结构的最大适用高度尚应符合本规程第7.1.2条的规定。

框架-剪力墙、剪力墙和筒体结构高层建筑，其高度超过表4.2.2-1规定时为B级高度高层建筑。

B级高度钢筋混凝土乙类和丙类高层建筑的最大适用高度应符合表4.2.2-2的规定。

4.2.3 A级高度钢筋混凝土高层建筑结构的高宽比不宜超过表4.2.3-1的数值；B级高度钢筋混凝土高层建筑结构的高宽比不宜超过表4.2.3-2的数值。

7.1.2高层建筑结构不应采用全部为短肢剪力墙的剪力墙结构。

1 / 3短肢剪力墙较多时，应布置筒体（或一般剪力墙），形成短肢剪力墙与筒体（或一般剪力墙）共同抵抗水平力的剪力墙结构，并应符合下列规定：1其最大适用高度应比本规程表4.2.2-1中剪力墙结构的规定值适当降低，且7度和8度抗震设计时分别不应大于100m和60m；2抗震设计时，筒体和一般剪力墙承受的第一振型底部地震倾覆力矩不宜小于结构总底部地震倾覆力矩的50%；3抗震设计时，短肢剪力墙的抗震等级应比本规程表4.8.2规定的剪力墙的抗震等级提高一级采用；4抗震设计时，各层短肢剪力墙在重力荷载代表值作用下产生的轴力设计值的轴压比，抗震等级为一、二、三时分别不宜大于0.5、0.6和0.7；对于无翼缘或端柱的一字形短肢剪力墙，其轴压比限值相应降低0.1；5抗震设计时，除底部加强部位应按本规程第7.2.10条调整剪力设计值外，其他各层短肢剪力墙的剪力设计值，一、二级抗震等级应分别乘以增大系数1.4和1.2。

浅析高层建筑结构设计及相关规范摘要：随着经济的快速发展，全国大中型城市的高层建筑迅速增多，高层建筑结构设计也越来越成为建筑结构工程师的重要工作内容。

近年来，随着许多新的设计规范、规程的相继颁布，新旧规范、规程有许多内容不同，再加上工程设计中一些特殊的问题，难以应用规范进行处理，在高层建筑结构设计过程中经常出现一些遗漏或错误。

本文对高层建筑结构设计，从结构选型及结构计算分析两个方面阐述了一些容易出现的问题及相关规定。

关键词：高层建筑结构结构分析与计算1.结构选型对于高层结构来说，在工程设计的结构选型阶段，结构工程师应该注意以下几点：1.1结构体系的合理选择。

高层建筑结构平面布置应力求简单、规则、对称,避免应力集中的凹角和狭长的缩颈部位；避免在凹角和端部设置楼电梯间；避免楼电梯间位置偏置，以免产生扭转的影响。

竖向体型尽量避免外挑，内收也不宜过多，力求刚度均匀渐变，避免产生应力集中。

《高层建筑混凝土结构技术规程》在结构的规则性方面也规定了相应的条文，例如：平面规则性信息、竖向规则性信息等，而且，新规范采用强制性条文明确规定“建筑不应采用严重不规则的设计方案。

”因此，结构工程师在遵循规范的这些限制条件上必须严格注意，发现问题应及时和建筑工程师沟通，以避免在后期设计中带来麻烦。

1.2房屋的适用高度和高宽比。

在《高层建筑混凝土结构技术规程》中，严格的限制了结构的总高度，除了将原来的限制高度设定为a级高度的建筑外，还增加了b级高度的建筑，因此，必须对结构的该项控制因素严格注意，一旦结构为b级高度建筑甚或超过了b级高度，其设计方法和处理措施将有较大的变化。

在实际工程设计中，出现过由于忽略该问题，导致施工图审查时没有通过，必须重新进行设计的情况，对工程工期、造价等整体规划的影响相当巨大。

高层建筑的高宽比，是对结构刚度、整体稳定、承载能力和经济合理性的宏观控制。

a、b级高度高层建筑建筑的高宽比限值也相应不同。

但在复杂体型的高层建筑中，如何计算高宽比是一个比较难以确定的问题。

(GB51022-2015)。

在设计门式刚架厂房时，很多人都会告诉你，尤其是方案审核员，“房屋高度大于18米或宽高比大于1，不能按门式刚架规范计算，必须改成”钢标“.规范修订后，特别是抗震设防的建筑，钢材消耗量可能会大幅增加，给我们带来很大的麻烦。

真的是这样吗？
首先，为什么要在《门式刚架技术规范》中规定房屋适用的高度和高宽比？我们可以从“门式刚架技术规范”的规定中寻找此类规定的合理依据。

根据总则规定，“建筑物高度不超过18米，高宽比小于1，主要是根据本规范对风荷载系数的要求来规定的。

该规范的风荷载系数主要取自美国金属建筑制造商协会(MBMA)的低层建筑风压系数。

MBMA“金属屋系统手册2006”中的系数是对高度不超过18m、高宽比小于1的单层房屋进行风洞试验的结果。

通过以上表述，可以明确门式刚架技术规范对钢结构房屋高度和高宽比的要求与“门式刚架技术规范”所引用的风荷载系数的限制条件(建筑结构荷载规范中称为风荷载体型系数)有关。

国外相关规范对轻钢结构房屋的风洞试验条件均为规范要求。

下面我们来看一下国外规范中的情况。

我们在门式刚架规范中找到了《金属建筑系统手册》(2006)，本手册第1.3节给出的风荷载系数是门式刚架规范中的参考源，如下图所示：
“金属建筑系统手册2006”中风荷载系数的取值来源于ASCE(美国土木工程师学会、美国土木工程师学会全称)的数据，具体类别为ASCE 7-05和ASCE 7-10中的规定，其中ASCE 7-10章提到，用于低层建筑风荷载设计的围护结构程序中的风荷载系数按ASCE 7-05确定。
