实训九-电压源与电流源的等效变换.

电压源与电流源的等效变换方向电压源和电流源是电路中常见的两种电源，它们在电路中起到重要的作用。

在电路的分析和设计中，我们时常需要将电路中的电压源转化成等效的电流源，或将电路中的电流源转化成等效的电压源，这便是电压源与电流源的等效变换方向。

首先，我们来看一下如何将电压源转化成等效的电流源。

在许多电路分析问题中，我们往往需要将电压源转换为电流源。

这是因为在一些电路中，电压源会因为电路中的负载变化而发生变化，而电流源不会受到负载的影响。

因此将电压源转换为电流源可以使得电路分析更加简单。

要将电压源转化成等效的电流源，我们需要先确定电压源的内阻。

我们将电压源的内阻与电压源串联，得到一个等效的电压源电路。

然后，我们需要计算出通过电压源的电流，这是由欧姆定律可以得到的。

最后，我们将电流源与电压源串联在一起，即可完成电压源到电流源的等效变换。

这样，通过等效变换，我们可以将电路简化，从而更方便地进行分析和设计。

接下来，我们来探讨一下如何将电流源转换为等效的电压源。

与将电压源转化成等效的电流源相比，将电流源转化成等效的电压源相对来说要复杂一些。

因为电流源的输出电压不是确定的，而是随着负载的变化而变化的。

因此，在将电流源转换为等效的电压源时，我们需要考虑电流源的内部电阻和负载电阻之间的关系，以及电流源的输出电压变化规律等。

要将电流源转化成等效的电压源，我们需要通过瑞利商来计算电流源的内阻。

接着，我们需要将内阻与负载电阻并联，来得到一个等效的电压源电路。

为了确定输出电压，我们需要确定负载电阻时电流源的电压，这可以用欧姆定律来计算。

最后，我们串联电压源与电流源，这样就可以得到等效的电压源电路。

通过这一变换，我们可以更方便地进行电路分析和设计。

总而言之，电压源与电流源可以通过等效变换相互转换。

在实际问题中，当我们需要对电压源或电流源进行分析或设计时，可以选择将其转化为等效的电流源或电压源。

这样可以使得电路分析更简便，同时也能更好地了解电源的特性和影响因素。

电压源与电流源的等效变换实验报告示例文章篇一：《电压源与电流源的等效变换实验报告》嘿！同学们，今天我要跟你们讲讲我做的那个超级有趣又有点难搞的电压源与电流源的等效变换实验！实验开始前，老师把我们分成了小组，我和我的好朋友小明、小红一组。

我们一到实验室，就看到桌子上摆满了各种各样的仪器，有电源、电阻、电流表、电压表，就像一个神秘的宝库等着我们去探索。

我们先按照老师的指导连接电路。

这可不像搭积木那么简单！我们小心翼翼地摆弄着电线，生怕接错了。

我一边弄一边嘟囔：“这电线怎么这么不听话，老跟我作对！”小明在旁边笑着说：“别着急，咱们慢慢来，肯定能成功！”好不容易把电路接好了，接下来就是测量数据啦。

当我打开电源开关的那一刻，心里紧张得要命，就像揣了一只小兔子，砰砰直跳。

我眼睛紧紧盯着电流表和电压表，生怕错过了任何一个数字。

可是，第一次测量的数据好像不太对劲。

“哎呀，这是怎么回事？”我忍不住叫了起来。

小红安慰我说：“别慌，咱们再检查检查电路是不是哪里出问题了。

”于是，我们又仔仔细细地检查了一遍电路，发现原来是有一个电阻接错了位置。

重新调整好之后，再次测量，这次的数据终于正常啦！我们高兴得差点跳起来。

在实验过程中，我们发现电压源和电流源就像两个性格不同的小伙伴。

电压源就像一个大力士，总是能提供稳定的力量（电压）；而电流源呢，则像一个短跑健将，能迅速地输出强大的电流。

我们不断地改变电阻的大小，观察着电流和电压的变化，就好像在指挥一场精彩的表演。

有时候电流会突然增大，就像火箭一样飙升；有时候电压又会突然下降，就像泄了气的皮球。

这感觉太神奇啦！经过多次测量和计算，我们终于得出了结论：在一定条件下，电压源和电流源是可以等效变换的。

这就好比一个人可以换不同的衣服，但本质还是那个人。

这次实验让我深刻地理解了电压源和电流源的概念，也让我明白了做实验要有耐心，要细心，更要有团队合作精神。

不然，一个人可搞不定这么复杂的实验！同学们，你们说，科学实验是不是特别有趣，特别能让人长知识？我觉得呀，只要我们勇于探索，就能在科学的海洋里发现更多的宝藏！示例文章篇二：哎呀呀！今天我要跟你们讲讲我们做的那个超级有趣的电压源与电流源的等效变换实验！一进实验室，我就看到桌子上摆满了各种各样的仪器，我的心都激动得怦怦直跳啦！老师在前面给我们讲解实验步骤的时候，我眼睛都不敢眨一下，生怕错过了什么重要的信息。

1．5电压源和电流源的等效变换实际使用的电源，按其外特性，可分为电压源和电流源。

当一个电压源和一个电流源能够为同一个负载提供相同的电压、电流和功率时，这两个电源对该负载来说是等效的，可以互相置换，这种置换称为等效变换。

下面来讨论电压源和电流源的等效变换。

1．5．1 电压源在电路分析课程中，将能够向外电路提供电压的器件称为电压源。

如，电池，发电机等均是电压源。

在物理学中，电池表示成电动势E和内阻R相串联的电路模型，电池是一个典型的电压源，所以，电压源也可表示成电动势和内阻相串联的电路模型。

为了利用KVL的方便，对电压源特性进行标定时，通常不使用电动势E，而改用电压源所能输出的恒压值US，如图1-30（a）所示虚线框内部的电路。

图中电压源旁的箭头为US的参考方向。

注意： US 和E是不同性质的两个物理量，US是描述电压源所能输出的恒值电压，该值的大小与E相等，设定的参考方向与E相反。

当电压源与负载电阻RL相连时，根据KVL可得描述电压源外特性的函数式。

描述理想化电压源外特性的函数式是（1-57）由式1-57可见，理想化电压源的外特性曲线是直线，如图1-30（b）所示，图1-30（b）又称为电压源伏（U）-安（A）特性曲线。

图1-30（b）纵轴上的点，为电压源输出电流等于0的情况，相当于电压源处在开路的状态下。

当电压源开路时，电压源的输出电压U就等于US ，所以，US的值等于电压源的开路电压。

图1=30（b）横轴上的点，为电压源输出电压等于0的情况，相当于电压源处在短路的状态下（实际上这是不允许的），电压源输出电流为IS ，所以，IS称为短路电流。

计算短路电流的表达式为（1-58）U=f（I）曲线的斜率为R0，R越小，斜率越小，直线越平坦。

当R=0时，电源外特性曲线是一条平行与I轴的直线。

具有这种外特性曲线的电压源输出电压保持恒定值US，这种电压源称为理想电压源，简称恒压源。

将图1-30（a）虚线框内部电路的电阻R去掉，剩下的电路就是恒压源电路的模型。

电路实验报告-电压源和电流源的等效变换-20210221 《电路与模电》实验报告实验题目：电压源与电流源的等效变换姓名：学号：实验时间：实验地点：指导老师：班级：装订线一、实验目的1. 掌握电源外特性的测试方法。

2. 验证电压源与电流源等效变换的条件。

二、实验原理1. 一个直流稳压电源在一定的电流范围内，其内阻很小。

故在实用中，常将它视为一个理想的电压源，即认为输出电压不随负载电流而变，其伏安特性V＝f(I)是一条平行于I轴的直线。

同样，一个实际的恒流源在实用中，在一定的电压范围内，可视为一个理想的电流源。

2. 一个实际的电压源（或电流源），其端电压（或输出电流）不可能不随负载而变，因它具有一定的内阻值。

故在实验中，用一个小阻值的电阻与稳压源相串联来摸拟一个实际的电压源，用一个大电阻与恒流源并联来模拟实际的电流源。

3. 一个实际的电源，就其外部特性而言，即可以看成是一个电压源，又可以看成是一个电流源。

若视为电压源，则可用一个理想的电压源ES与一个电阻R0相串联的组合来表示；若视为电流源，则可用一个理想电流源IS与一电导g0相并联的组合来表示。

若它们能向同样的负载提供出同样大小的电流和端电压，则称这两个电源是等效的，它们具有相同的外特性。

一个电压源与一个电流源等效变换的条件为: 图3－1 电压源与电流源的等效变换IS?USR0,g0?1R0,或US?ISR0,R0?1g0IIS=US/R0,g0＝1/R0IRLUS=ISR0,R0＝1/g0+US_R0 U+IS_g0URL三、实验内容1. 测定直流稳压电源与电压源的外特性(1) 按图3－2接线，US为＋6V直流稳压电源，R1=200Ω，R2=470Ω。

调节R2，令其阻值由大至小变化，记录两表的读数于表3－1。

图3－2 直流稳压电源的外特性测量表3－1 直流稳压电源的外特性测量数据R2 U I ∞ 500 400 300 200 100 0 I+mA_+US_6VR1V200ΩR2470Ω电流单位：电压单位：电阻单位：Ω(2) 按图3－3接线，虚线框可模拟为一个实际的电压源，调节电位器R2，令其阻值由大至小变化，记录两表的数据于3－2。

电压源与电流源是电路中常见的两种基本元件，它们分别以恒定的电压和恒定的电流来驱动电路。

在电路分析和设计中，经常需要将电压源转换为等效的电流源，或将电流源转换为等效的电压源，以便更方便地进行电路分析和计算。

下面将分别介绍电压源与电流源的等效变换方法。

一、将电压源转换为等效的电流源1. 理论基础电压源的等效电流源转换是基于欧姆定律进行的。

根据欧姆定律，电流等于电压除以电阻，即I=V/R。

我们可以将电压源转换为等效的电流源，通过在电压源的正负端并联一个等效电阻，使得该电阻上的电流等于电压源的电压除以电阻值。

2. 转换公式电压源转换为等效电流源的公式为：I=V/R，其中I为等效电流源的输出电流，V为电压源的电压，R为等效电流源的电阻。

3. 举例说明假设有一个5V的电压源，需要将其转换为等效的电流源。

如果我们希望等效电流源的输出电流为1A，那么根据公式I=V/R，可得等效电阻R=V/I=5Ω。

我们可以在电压源的正负端并联一个5Ω的电阻，即可将电压源转换为等效的电流源。

二、将电流源转换为等效的电压源1. 理论基础电流源的等效电压源转换同样是基于欧姆定律进行的。

根据欧姆定律，电压等于电流乘以电阻，即V=IR。

我们可以将电流源转换为等效的电压源，通过在电流源的两端串联一个等效电压源，使得该电压等于电流源的电流乘以电阻值。

2. 转换公式电流源转换为等效电压源的公式为：V=IR，其中V为等效电压源的输出电压，I为电流源的电流，R为等效电压源的电阻。

3. 举例说明假设有一个2A的电流源，需要将其转换为等效的电压源。

如果我们希望等效电压源的输出电压为10V，那么根据公式V=IR，可得等效电阻R=V/I=5Ω。

我们可以在电流源的两端串联一个10V的电压源，并在其正负端串联一个5Ω的电阻，即可将电流源转换为等效的电压源。

电压源与电流源的等效变换方法可以在电路分析和设计中起到重要的作用。

通过合理应用这些方法，可以使得电路分析更加简便和直观，为电路设计提供重要的参考依据。

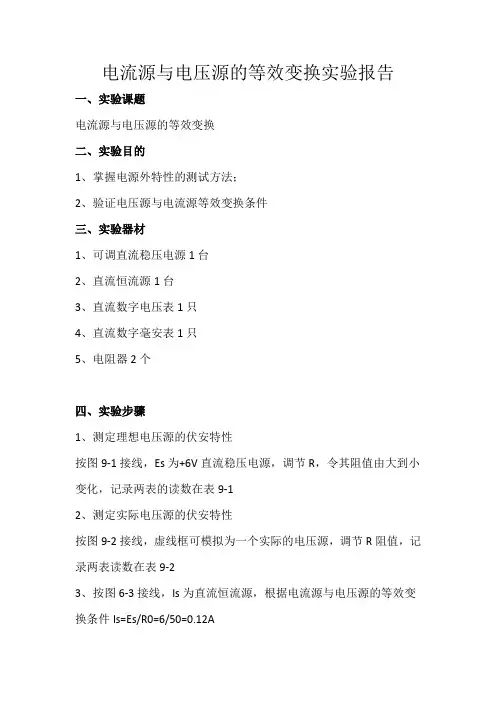

电流源与电压源的等效变换实验报告一、实验课题电流源与电压源的等效变换二、实验目的1、掌握电源外特性的测试方法；2、验证电压源与电流源等效变换条件三、实验器材1、可调直流稳压电源1台2、直流恒流源1台3、直流数字电压表1只4、直流数字毫安表1只5、电阻器2个四、实验步骤1、测定理想电压源的伏安特性按图9-1接线，Es为+6V直流稳压电源，调节R，令其阻值由大到小变化，记录两表的读数在表9-12、测定实际电压源的伏安特性按图9-2接线，虚线框可模拟为一个实际的电压源，调节R阻值，记录两表读数在表9-23、按图6-3接线，Is为直流恒流源，根据电流源与电压源的等效变换条件Is=Es/R0=6/50=0.12A调节其输出为0.12A，令R0=50欧，调节R阻值，记录这两种情况下的电压表和电流表的读数。

五、实验数据及处理1、理想电压源的伏安特性2、实际电压源的伏安特性表9-23、电流源与电压源的等效变换表9-3六、实验总结1、一个直流稳压电源在一定的电流范围内，具有很小的内阻，故在实用中，常将它视为一个理想的电压源，即其输出电压不随负载电流而变，其外特性，即其伏安特性U=f(I)是一条平行于I轴的直线。

一个恒流源在使用中，在一定的电压范围内，可视为一个理想的电流源，即其输出电流不随负载的改变而改变。

2．一个实际的电压源，其端电压不可能不随负载而变，因它具有一定的内组值。

故在实验中，用一个小阻值的电阻与稳压源相串联来模拟一个电压源的情况。

3．一个实际的电源，就其外部特性而言，既可以看成是一个电压源，又可以看成是一个电流源。

若视为电压源，则可用一个理想的电压源ES与一个电导gO相并联的组合来表示，若它们向同样大小的负载供出同样大小的电流和端电压，则称这两个电源是等效的，即具有相同的外特性。

XXX 实验室学生实验报告课程名称电路分析基础实验学院XXX专业XXX班级XXX学号XXX姓名XXX辅导教师XXX实验时间：X 年X 月X 日预 习 实 验 报 告1、 实验名称电压源、电流源及其电源等效变换2、实验目的1．掌握建立电源模型的方法。

2．掌握电源外特性的测试方法。

3．加深对电压源和电流源特性的理解。

4．研究电源模型等效变换的条件。

3、实验内容1．电压源和电流源电压源具有端电压保持恒定不变，而输出电流的大小由负载决定的特性。

其外特性，即端电压U 与输出电流I 的关系U ＝ f (I ) 是一条平行于Ｉ轴的直线。

实验中使用的恒压源在规定的电流范围内，具有很小的内阻，可以将它视为一个电压源。

电流源具有输出电流保持恒定不变，而端电压的大小由负载决定的特性。

其外特性，即输出电流I 与端电压U 的关系I ＝ f (U ) 是一条平行于U 轴的直线。

实验中使用的恒流源在规定的电流范围内，具有极大的内阻，可以将它视为一个电流源。

2．实际电压源和实际电流源实际上任何电源内部都存在电阻，通常称为内阻。

因而，实际电压源可以用一个内阻R S 和电压源U S 串联表示，其端电压U 随输出电流I 增大而降低。

在实验中，可以用一个小阻值的电阻与恒压源相串联来模拟一个实际电压源。

实际电流源是用一个内阻R S 和电流源I S 并联表示，其输出电流I 随端电压U 增大而减小。

在实验中，可以用一个大阻值的电阻与恒流源相并联来模拟一个实际电流源。

3．实际电压源和实际电流源的等效互换一个实际的电源，就其外部特性而言，既可以看成是一个电压源，又可以看成是一个电流源。

若视为电压源，则可用一个电压源U s 与一个电阻R S 相串联表示；若视为电流源，则可用一个电流源I S 与一个电阻R S 相并联来表示。

若它们向同样大小的负载供出同样大小的电流和端电压，则称这两个电源是等效的，即具有相同的外特性。

实际电压源与实际电流源等效变换的条件为： （1）取实际电压源与实际电流源的内阻均为R S ；（2）已知实际电压源的参数为U s 和R S ，则实际电流源的参数为SS S R UI =和R S ，若已知实际电流源的参数为I s 和R S ，则实际电压源的参数为S S S R I U =和R S 。
