电压源与电流源的等效变换讲解

第十五周（第 1.2 讲）【教授教养进程】：导入新课：电路中的电能都是由电源来供给的,对负载来说,电源是电压的供给者,也可以算作是电流的供给者.讲解新课：一、电压源为电路供给必定电压的电源可以用电压源来表征1.幻想电压源(恒压源)：电源内阻为零,并能供给一个恒定不变的电压.所以也称恒压源.如图1-a所示.2.恒压源的两个特色：（1）供给应负载的电压恒定不变;（2）供给应负载的电流可随意率性.3.现实电压源：可以用一个电阻（相当于内阻）与一个幻想的电压源串联来等效.它供给的端电压受负载影响.如图1-b虚线框内所示.图 1二.电流源为电路供给必定电流的电源可用电流源来表征.1.幻想电流源（恒流源）：电源的内阻为无限大,并能供给一个恒定不变的电源.所以也称为恒流源.如图2-a所示.2.恒流源的两个特色：（1）供给应负载的电流是恒定不变的;（2）供给应负载的电压是随意率性的.3.现实电流源：现实上电源的内阻不成能为无限大,可以把幻想电流源与一个内阻并联的组合等效为一个电流源.如图2-b所示.图 2三.两种电源模子的等效变换等效变换的感化是：为了化简电路,引入了电压源.电流源的概念,有时刻把电路中的电压源等效变换成电流源,电路就被简化成简略电路;评论辩论问题：两种电源模子的等效变换的前提是什么？对外电路,只要负载上的电压与流过的电流是相等的,则两个不合的电源等效.或者：（1）电压源等效为电流源：（2）电流源等效为电压源：即：内阻相等,电流源的恒定电流等于电压源的短路电流：或电压源的恒定电压等于电流源的开路电压.要留意一个幻想电压源是不克不及等效变换为一个幻想电流源的,反之也一样.只有电流源和电压源之间才干等效变换.但是这种等效变换是对外电路而言的,电源内部其实不等效.例题讲解：76页例1教室演习：1．断定:• 恒压源和恒流源可以等效交换.（ ）• 电压源和电流源等效变换前后电源内部是不等效的.（ ）2．3-7-13．3-7-2（a ）4．3-7-3（a ）教室小结：1.电压源： 为电路供给必定电压的电源.2.电流源：为电路供给必定电流的电源.3.电压源和电流源等效变换的前提： ;;00S S SS S r I E r E r E I r r ⨯=⇐⇒=== 即：内阻相等,电流源的恒定电流等于电压源的短路电流：或电压源的恒定电压等于电流源的开路电压.功课安插：3-7-2（b ）,3-7-3（b ）,3-7-4【课跋文】：这是一堂公开课,教师预备比较充分,上课教室规律很好,学生答复问题很积极.在讲解进程中,我感到到本身的常识面还不敷宽,听课的先生也提出了一些问题：一.应多接洽现实生涯和临盆中如何运用电压源和电流源进行讲解;二.讲课进程中前后不敷连贯.。

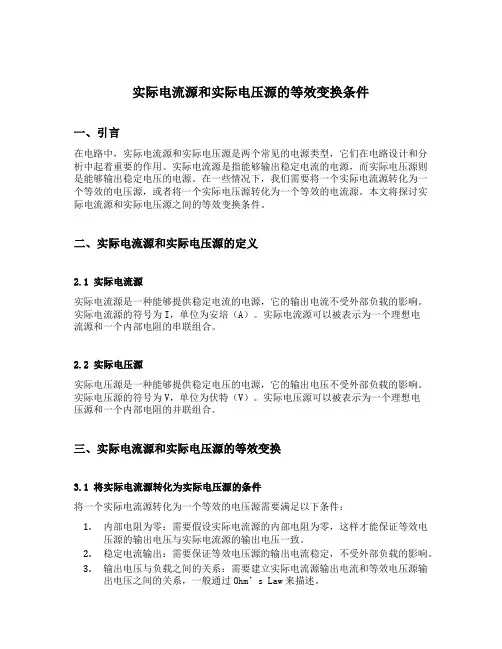

实际电流源和实际电压源的等效变换条件一、引言在电路中，实际电流源和实际电压源是两个常见的电源类型，它们在电路设计和分析中起着重要的作用。

实际电流源是指能够输出稳定电流的电源，而实际电压源则是能够输出稳定电压的电源。

在一些情况下，我们需要将一个实际电流源转化为一个等效的电压源，或者将一个实际电压源转化为一个等效的电流源。

本文将探讨实际电流源和实际电压源之间的等效变换条件。

二、实际电流源和实际电压源的定义2.1 实际电流源实际电流源是一种能够提供稳定电流的电源，它的输出电流不受外部负载的影响。

实际电流源的符号为I，单位为安培（A）。

实际电流源可以被表示为一个理想电流源和一个内部电阻的串联组合。

2.2 实际电压源实际电压源是一种能够提供稳定电压的电源，它的输出电压不受外部负载的影响。

实际电压源的符号为V，单位为伏特（V）。

实际电压源可以被表示为一个理想电压源和一个内部电阻的并联组合。

三、实际电流源和实际电压源的等效变换3.1 将实际电流源转化为实际电压源的条件将一个实际电流源转化为一个等效的电压源需要满足以下条件：1.内部电阻为零：需要假设实际电流源的内部电阻为零，这样才能保证等效电压源的输出电压与实际电流源的输出电压一致。

2.稳定电流输出：需要保证等效电压源的输出电流稳定，不受外部负载的影响。

3.输出电压与负载之间的关系：需要建立实际电流源输出电流和等效电压源输出电压之间的关系，一般通过Ohm’s Law来描述。

3.2 将实际电压源转化为实际电流源的条件将一个实际电压源转化为一个等效的电流源需要满足以下条件：1.内部电阻趋于无穷大：需要假设实际电压源的内部电阻趋于无穷大，这样才能保证等效电流源的输出电流与实际电压源的输出电流一致。

2.稳定电压输出：需要保证等效电流源的输出电压稳定，不受外部负载的影响。

3.输出电流与负载之间的关系：需要建立实际电压源输出电压和等效电流源输出电流之间的关系，一般通过Ohm’s Law来描述。

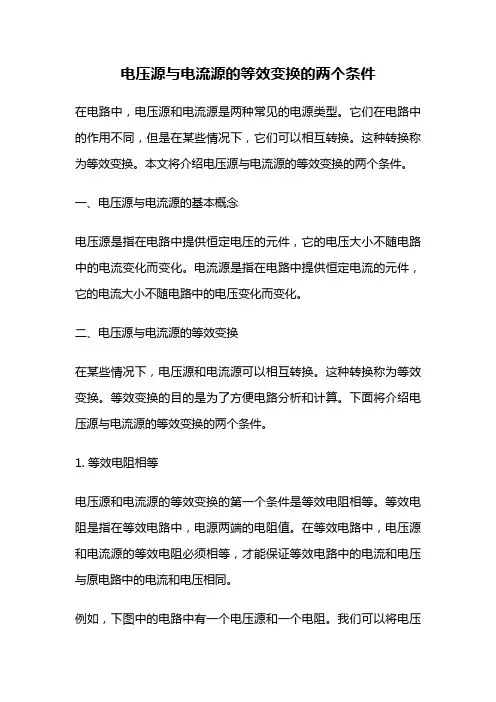

电压源与电流源的等效变换的两个条件在电路中，电压源和电流源是两种常见的电源类型。

它们在电路中的作用不同，但是在某些情况下，它们可以相互转换。

这种转换称为等效变换。

本文将介绍电压源与电流源的等效变换的两个条件。

一、电压源与电流源的基本概念电压源是指在电路中提供恒定电压的元件，它的电压大小不随电路中的电流变化而变化。

电流源是指在电路中提供恒定电流的元件，它的电流大小不随电路中的电压变化而变化。

二、电压源与电流源的等效变换在某些情况下，电压源和电流源可以相互转换。

这种转换称为等效变换。

等效变换的目的是为了方便电路分析和计算。

下面将介绍电压源与电流源的等效变换的两个条件。

1. 等效电阻相等电压源和电流源的等效变换的第一个条件是等效电阻相等。

等效电阻是指在等效电路中，电源两端的电阻值。

在等效电路中，电压源和电流源的等效电阻必须相等，才能保证等效电路中的电流和电压与原电路中的电流和电压相同。

例如，下图中的电路中有一个电压源和一个电阻。

我们可以将电压源和电阻转换为等效电流源和等效电阻。

为了保持等效电路中的电流和电压与原电路中的电流和电压相同，等效电路中的等效电阻必须等于原电路中的电阻值。

2. 等效电源相同电压源和电流源的等效变换的第二个条件是等效电源相同。

等效电源是指在等效电路中，电源的电压或电流大小与原电路中的电源相同。

在等效电路中，电压源和电流源的等效电源必须相同，才能保证等效电路中的电流和电压与原电路中的电流和电压相同。

例如，下图中的电路中有一个电流源和一个电阻。

我们可以将电流源和电阻转换为等效电压源和等效电阻。

为了保持等效电路中的电流和电压与原电路中的电流和电压相同，等效电路中的等效电源必须等于原电路中的电流源的电流乘以电阻值。

三、总结电压源和电流源是电路中常见的电源类型。

在某些情况下，它们可以相互转换，这种转换称为等效变换。

电压源与电流源的等效变换的两个条件是等效电阻相等和等效电源相同。

等效电阻是指在等效电路中，电源两端的电阻值。

1．5电压源和电流源的等效变换实际使用的电源，按其外特性，可分为电压源和电流源。

当一个电压源和一个电流源能够为同一个负载提供相同的电压、电流和功率时，这两个电源对该负载来说是等效的，可以互相置换，这种置换称为等效变换。

下面来讨论电压源和电流源的等效变换。

1．5．1 电压源在电路分析课程中，将能够向外电路提供电压的器件称为电压源。

如，电池，发电机等均是电压源。

在物理学中，电池表示成电动势E和内阻R相串联的电路模型，电池是一个典型的电压源，所以，电压源也可表示成电动势和内阻相串联的电路模型。

为了利用KVL的方便，对电压源特性进行标定时，通常不使用电动势E，而改用电压源所能输出的恒压值US，如图1-30（a）所示虚线框内部的电路。

图中电压源旁的箭头为US的参考方向。

注意： US 和E是不同性质的两个物理量，US是描述电压源所能输出的恒值电压，该值的大小与E相等，设定的参考方向与E相反。

当电压源与负载电阻RL相连时，根据KVL可得描述电压源外特性的函数式。

描述理想化电压源外特性的函数式是（1-57）由式1-57可见，理想化电压源的外特性曲线是直线，如图1-30（b）所示，图1-30（b）又称为电压源伏（U）-安（A）特性曲线。

图1-30（b）纵轴上的点，为电压源输出电流等于0的情况，相当于电压源处在开路的状态下。

当电压源开路时，电压源的输出电压U就等于US ，所以，US的值等于电压源的开路电压。

图1=30（b）横轴上的点，为电压源输出电压等于0的情况，相当于电压源处在短路的状态下（实际上这是不允许的），电压源输出电流为IS ，所以，IS称为短路电流。

计算短路电流的表达式为（1-58）U=f（I）曲线的斜率为R0，R越小，斜率越小，直线越平坦。

当R=0时，电源外特性曲线是一条平行与I轴的直线。

具有这种外特性曲线的电压源输出电压保持恒定值US，这种电压源称为理想电压源，简称恒压源。

将图1-30（a）虚线框内部电路的电阻R去掉，剩下的电路就是恒压源电路的模型。

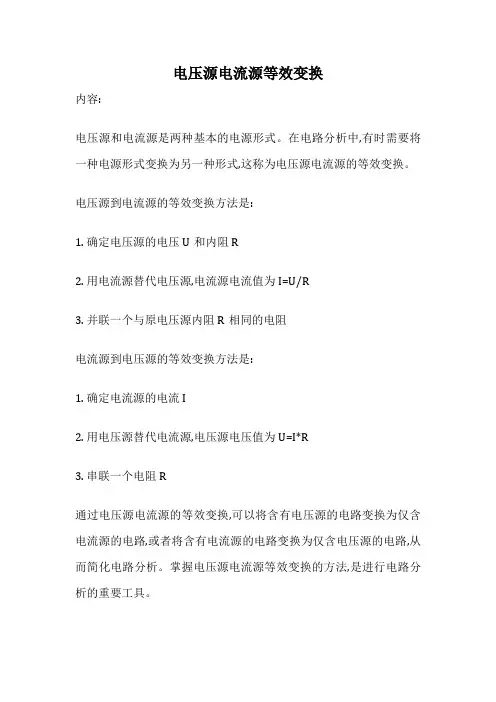

电压源电流源等效变换
内容:
电压源和电流源是两种基本的电源形式。

在电路分析中,有时需要将一种电源形式变换为另一种形式,这称为电压源电流源的等效变换。

电压源到电流源的等效变换方法是:
1. 确定电压源的电压U和内阻R
2. 用电流源替代电压源,电流源电流值为I=U/R
3. 并联一个与原电压源内阻R相同的电阻
电流源到电压源的等效变换方法是:
1. 确定电流源的电流I
2. 用电压源替代电流源,电压源电压值为U=I*R
3. 串联一个电阻R
通过电压源电流源的等效变换,可以将含有电压源的电路变换为仅含电流源的电路,或者将含有电流源的电路变换为仅含电压源的电路,从而简化电路分析。

掌握电压源电流源等效变换的方法,是进行电路分析的重要工具。

电压源与电流源是电路中常见的两种基本元件，它们分别以恒定的电压和恒定的电流来驱动电路。

在电路分析和设计中，经常需要将电压源转换为等效的电流源，或将电流源转换为等效的电压源，以便更方便地进行电路分析和计算。

下面将分别介绍电压源与电流源的等效变换方法。

一、将电压源转换为等效的电流源1. 理论基础电压源的等效电流源转换是基于欧姆定律进行的。

根据欧姆定律，电流等于电压除以电阻，即I=V/R。

我们可以将电压源转换为等效的电流源，通过在电压源的正负端并联一个等效电阻，使得该电阻上的电流等于电压源的电压除以电阻值。

2. 转换公式电压源转换为等效电流源的公式为：I=V/R，其中I为等效电流源的输出电流，V为电压源的电压，R为等效电流源的电阻。

3. 举例说明假设有一个5V的电压源，需要将其转换为等效的电流源。

如果我们希望等效电流源的输出电流为1A，那么根据公式I=V/R，可得等效电阻R=V/I=5Ω。

我们可以在电压源的正负端并联一个5Ω的电阻，即可将电压源转换为等效的电流源。

二、将电流源转换为等效的电压源1. 理论基础电流源的等效电压源转换同样是基于欧姆定律进行的。

根据欧姆定律，电压等于电流乘以电阻，即V=IR。

我们可以将电流源转换为等效的电压源，通过在电流源的两端串联一个等效电压源，使得该电压等于电流源的电流乘以电阻值。

2. 转换公式电流源转换为等效电压源的公式为：V=IR，其中V为等效电压源的输出电压，I为电流源的电流，R为等效电压源的电阻。

3. 举例说明假设有一个2A的电流源，需要将其转换为等效的电压源。

如果我们希望等效电压源的输出电压为10V，那么根据公式V=IR，可得等效电阻R=V/I=5Ω。

我们可以在电流源的两端串联一个10V的电压源，并在其正负端串联一个5Ω的电阻，即可将电流源转换为等效的电压源。

电压源与电流源的等效变换方法可以在电路分析和设计中起到重要的作用。

通过合理应用这些方法，可以使得电路分析更加简便和直观，为电路设计提供重要的参考依据。

实验三 电压源与电流源的等效变换一、实验目的1. 掌握电源外特性的测试方法2. 验证电压源与电流源等效变换的条件二、原理说明1. 一个直流稳压电源在一定的电流范围内，具有很小的内阻， 故在实用中，常将它视为一个理想的电压源，即其输出电压不随负载电流而变，其外特性，即其伏安特性U ＝f(I)是一条平行于I 轴的直线。

一个恒流源在实用中，在一定的电压范围内，可视为一个理想的电流源，即其输出电流不随负载的改变而变。

图3-1为理想电压源、理想电流源电路图。

图 3-12. 一个实际的电压源(或电流源)，其端电压(或输出电流）不可能不随负载而变，因为它具有一定的内阻值。

故在实验中，用一个小阻值的电阻(或大电阻)与理想电压源(或理想电流源)相串联(或并联)来摸拟一个电压源(或电流源)的情况。

3. 一个实际的电源，就其外部特性而言，即可以看成是一个电压源，又可以看成是一个电流源。

若视为电压源，则可用一个理想的电压源E S 与一个电阻R 0相串联的组合来表示；若视为电流源，则可用一个理想电流源I S 与一电导g 0相并联的给合来表示，若它们向同样大小的负载供出同样大小的电流和端电压，则称这两个电源是等效的，即具有相同的外特性。

一个电压源与一个电流源等效变换的条件为 I S =S R E , g O =R 1或 E S =OSg I , R O =g 1如图6-1所示。

三、实验设备四、实验内容1. 测定电压源的外特性(1) 按图3-2接线，Es 为＋6V 直流稳压电源，视为理想电压源，R 2为可调电阻箱，调节R L 阻值，记录电压表和电流表读数。

图 3-2 图 3-3(2) 按图3-3接线，虚线框可模拟为一个实际的电压源，调节R 2阻值，记录两表读数。

2. 测定电流源的外特性按图3-4接线，I S 为直流恒流源，视为理想电流源，调节其输出为5mA ，令R 0分别为1K Ω和∞，调节R L 阻值，记录这两种情况下的电压表和电流表的读数。

电流源和电压源的等效变换
电流源和电压源的等效变换是电子工程中的一项重要概念。

由电流源或电压源组成的
电路可以通过等效变换来转换，使得必要的电路性能可以实现。

电流源和电压源的等效变换是电路变换中重要的一部分，它是指把一组电路中的电流
源转换为另一组电路中的电压源或反之亦然。

等效变换是电路分析中常用的方法，由于电
流源和电压源都可以用特殊的设备来实现，因此，等效变换可以让特定的电路转换为另一
种形式的电路，以便更好地利用存在的资源实现所需功能。

根据电路中的电流源或电压源的情况,应采用相应的等效变换。

当电路中有电流源时，需要将这些电流源转换为电压源，此时可以运用并联或串联电阻的等效电路来进行等效变换。

并联电阻的等效电路将负载中存在的电流源变换为电压源，而串联电阻的等效电路则
将电压源（比如电池）中存在的电压源变换为电流源。

另外，飘线的等效电路也很常用于转换电流源和电压源。

飘线的等效电路可以用于从
并联电阻的等效电路获得电流源，也可以用于从串联电阻的等效电路获得电压源。
