电压源与电流源及其等效变换

电压源电流源等效变换电压源和电流源是电路中常用的两种基本电子元件，它们在电路中起到不同的作用。

在某些情况下，可以将电压源和电流源等效变换，使得电路分析更加简化。

本文将从电压源和电流源的定义、特性以及等效变换的方法等方面进行探讨。

一、电压源和电流源的定义与特性电压源是指能够提供稳定电压的电子元件，它的输出特性可以看作是一个恒定的电压源。

电压源的电压不受外部电路负载的影响，始终保持恒定。

电压源通常用符号“E”表示，单位为伏特（V）。

电流源是指能够提供稳定电流的电子元件，它的输出特性可以看作是一个恒定的电流源。

电流源的电流不受外部电路负载的影响，始终保持恒定。

电流源通常用符号“I”表示，单位为安培（A）。

二、电压源和电流源的等效变换方法1. 电压源到电流源的等效变换将一个电压源等效为一个电流源，可以使用电流分配定律来实现。

根据电流分配定律，一个电阻电路中的电流分配与电阻值的比例成正比。

因此，可以通过串联一个大电阻来实现电压源到电流源的等效变换。

假设有一个电压源E和一个大电阻R，将它们串联连接，接在一个负载电阻上。

根据欧姆定律，电压等于电流乘以电阻值。

由于电压源的电压恒定，当电压源等效为电流源时，电流也应恒定。

因此，通过调整电阻R的值，可以使得电流恒定，从而实现电压源到电流源的等效变换。

2. 电流源到电压源的等效变换将一个电流源等效为一个电压源，可以使用电压分配定律来实现。

根据电压分配定律，一个电阻电路中的电压分配与电阻值的比例成正比。

因此，可以通过并联一个大电阻来实现电流源到电压源的等效变换。

假设有一个电流源I和一个大电阻R，将它们并联连接，接在一个负载电阻上。

根据欧姆定律，电压等于电流乘以电阻值。

由于电流源的电流恒定，当电流源等效为电压源时，电压也应恒定。

因此，通过调整电阻R的值，可以使得电压恒定，从而实现电流源到电压源的等效变换。

三、电压源和电流源的应用举例1. 电压源的应用电压源常用于提供稳定的电压给电子设备，例如电池、直流电源、稳压器等。

电压源电流源等效变换一、引言电压源和电流源是电路中常见的两种基本元件，它们在电路分析和设计中起着重要的作用。

在电路分析中，有时需要将电压源转化为电流源，或者将电流源转化为电压源，以便于更好地理解和分析电路的特性。

这种转化称为电压源电流源等效变换。

二、电压源电流源的基本概念2.1 电压源电压源是一个能够提供稳定电压输出的元件，它的输出电压保持不变，不受电路负载的影响。

电压源的符号为一个短杠和一个长杠，表示正极和负极。

2.2 电流源电流源是一个能够提供稳定电流输出的元件，它的输出电流保持不变，不受电路负载的影响。

电流源的符号为一个圆圈和一个箭头，表示电流的流向。

三、电压源电流源的等效变换3.1 电压源到电流源的转换将电压源转换为电流源的方法是将一个电阻与电压源串联，使得电阻的电流与电压源的电压成正比。

这样，可以通过改变电阻的阻值来改变电流源的输出电流。

3.2 电流源到电压源的转换将电流源转换为电压源的方法是将一个电阻与电流源并联，使得电阻两端的电压与电流源的电流成正比。

这样，可以通过改变电阻的阻值来改变电压源的输出电压。

四、电压源电流源等效变换的应用4.1 电路分析在电路分析中，有时需要将复杂的电路转化为简化的等效电路，以便于更好地理解和分析电路的特性。

电压源电流源等效变换提供了一种将电路中的电压源和电流源进行转化的方法，能够简化电路分析的过程。

4.2 电路设计在电路设计中，有时需要根据特定的要求选择合适的电压源或电流源。

电压源电流源等效变换可以帮助设计师将电路中的电压源和电流源进行转化，从而满足设计要求。

五、总结电压源电流源等效变换是电路分析和设计中常用的方法之一，它可以将电路中的电压源和电流源进行转化，以便于更好地理解和分析电路的特性。

通过电压源电流源等效变换，可以简化电路分析的过程，满足电路设计的要求。

在实际应用中，需要根据具体情况选择合适的等效变换方法，并注意电路参数的变化。

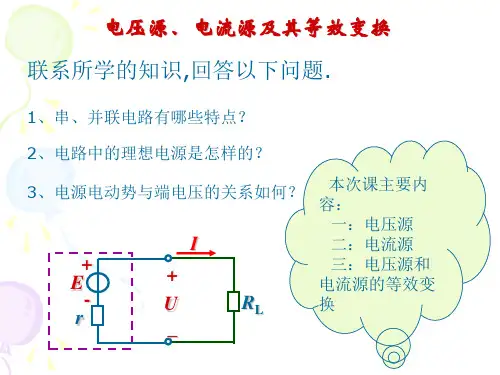

电压源与电流源及其等效变换————————————————————————————————作者：————————————————————————————————日期：2课题3-5电压源与电流源及其等效变换课型新授授课日期授课时数总课时数教具使用教学目标掌握电源的两种模型（电压源和电流源）教学重点和难点电源的两种模型的特点及等效变换方法。

学情分析学生对电动势和内阻串联的模型比较熟悉，对电流源模型不是很清楚，尚需详细讲解板书设计两种电源模型的等效变换二、电流源通常所说的电流源一般是指理想电流源，其基本特性是所发出的电流固定不变(I s)或是一定的时间函数i s(t)，但电流源的两端电压却与外电路有关。

实际电流源是含有一定内阻r S的电流源图3-19 电流源模型教学后记第1页教学过程：一、导入新课1 、什么叫电压源？什么叫电流源？2、穷举生活中电压源和电流源的实例。

二、讲授新课两种实际电源模型之间的等效变换实际电源可用一个理想电压源E和一个电阻r0串联的电路模型表示，其输出电压U与输出电流I之间关系为U = E-r0I实际电源也可用一个理想电流源I S和一个电阻r S并联的电路模型表示，其输出电压U与输出电流I之间关系为U = r S I S -r S I对外电路来说，实际电压源和实际电流源是相互等效的，等效变换条件是r0 = r S ， E = r S I S 或I S = E/r0【例】如图3-18所示的电路，已知电源电动势E=6 V，内阻r0 = 0.2 Ω，当接上R= 5.8 Ω负载时，分别用电压源模型和电流源模型计算负载消耗的功率和内阻消耗的功率。

第 2 页解：(1) 用电压源模型计算： A 10=+=Rr E I ，负载消耗的功率P L = I 2R= 5.8 W ，内阻的功率P r = I 2r 0 = 0.2 W(2) 用电流源模型计算：电流源的电流I S = E /r 0 = 30 A ，内阻r S = r 0 = 0.2 Ω 负载中的电流 A 1S S S =+=I Rr r I ，负载消耗的功率 P L = I 2R = 5.8 W ，内阻中的电流 A 29S S =+=I Rr R I r ，内阻的功率 P r = I r 2r 0 = 168.2 W两种计算方法对负载是等效的，对电源内部是不等效的。
