真空加热炉

真空加热炉的工作原理
真空加热炉是一种在真空环境中进行加热处理的设备，其工作原理如下：
1. 设备构造：真空加热炉主要由加热室、真空系统、温度控制系统和安全保护系统等组成。

加热室是被加热的物体放置的空间，其内部一般由耐高温材料构成，以承受高温环境。

真空系统用于排除加热室内的气体，使加热过程中不会出现氧化或化学反应。

温度控制系统用于监测和调节加热室内的温度，保证加热过程的稳定性。

安全保护系统用于监测设备的工作状态，如温度过高、真空泄漏等情况，以保障运行安全。

2. 工作过程：首先将待加热的物体放置在加热室内。

启动真空系统，排除加热室内的空气和其他气体，形成真空环境。

随后，启动加热系统，将加热元件（如电阻丝、电炉管等）加热至设定的温度。

加热元件通过辐射、传导和对流等方式向加热室内的物体传递热能，使其升温。

3. 温度控制：温度控制系统实时监测加热室内的温度，根据设定要求进行控制。

一般会采用温度传感器将温度信号反馈给控制系统，通过控制加热元件的供电电流、通风、冷却等方式来调节加热室内的温度，使其保持在设定的范围内。

4. 安全保护：设备通常配备有安全保护系统，监测设备的工作状态，如温度过高、真空泄漏等异常情况。

当检测到异常时，安全保护系统会触发相应的保护措施，如自动切断电源、报警、停止加热等，以保障设备和操作人员的安全。

综上所述，真空加热炉通过排除空气和其他气体，形成真空环境，利用加热元件向加热室内的物体传递热能，实现加热处理。

通过温度控制系统和安全保护系统的配合，可以保证加热过程的稳定性和安全性。

真空加热炉原理及操作一、原理：真空加热炉通常包括真空室、加热装置、温度控制系统以及真空系统。

真空室用于容纳待加热的工件，通常由不锈钢制成，具有一定的密封性。

加热装置一般使用电加热器或电磁加热装置，可以根据不同的需求进行选择。

温度控制系统用于监控和控制加热炉的温度，可以保证工件在所需温度范围内加热。

真空系统主要包括真空泵和真空测量仪器，用于排除空气并维持真空环境。

二、操作流程：1.准备工作：在操作真空加热炉之前，需要先对设备进行检查和准备。

检查真空室和管路是否有异常，确保密封性良好。

检查加热装置和温度控制系统是否正常工作。

检查真空泵和测量仪器，确保其功能完好。

2.设置参数：根据被加热工件的需求，设置加热温度和加热时间。

可以根据不同的加热方式选择适当的加热装置。

3.真空排气：打开真空泵，通过管路将真空室内的空气排出，产生真空环境。

在排气过程中，可以根据需要使用真空测量仪器对真空度进行监测。

4.加热操作：当达到所需的真空度后，开始加热操作。

打开加热装置并调整功率，使其逐渐升温。

在加热过程中，可以通过温度控制系统对加热温度进行实时监测和控制。

5.加热保持：当加热温度达到设定温度后，可以继续保持一段时间，使工件充分热化。

在此过程中，需要注意工件的表面温度是否超过其耐热范围，避免工件质量受损。

6.加热结束：当加热时间到达设定时间时，关闭加热装置。

等待加热工件冷却至安全温度后，可以打开真空室，取出加热工件。

7.清理和维护：在操作完真空加热炉后，及时清理设备内的灰尘和油污，并对设备进行维护。

检查设备的密封性能，消除泄漏隐患。

定期更换真空泵的油和密封件，确保设备的正常运行。

总结：真空加热炉通过排除空气，提供一种纯净的环境进行加热操作。

它具有良好的温度控制和热处理效果，可满足不同行业的加热需求。

在操作真空加热炉时，需要正确设置参数并进行维护，以确保设备的正常运行和工件的加热质量。

真空加热炉原理
真空加热炉是一种利用真空环境进行加热的热处理设备。

它的工作原理是将被加热的物体置于真空环境中，然后通过加热装置向物体传递热量，从而使其达到所需的温度。

真空环境是指气体压力低于大气压，其中几乎没有气体分子存在。

在真空环境下加热物体有以下几个主要原理：
1. 热传导：真空环境下的热传导非常糟糕，因为气体分子的热传导能力非常差。

所以，物体在真空中接触到其他物体时，热量很少通过热传导途径流失，能够有效地保持温度。

2. 对流传热：在真空环境下，没有气体的对流传热。

这意味着，即使物体表面的温度较高，热量也不能通过对流的方式快速散出。

因此，物体可以在真空环境下加热而不会因为对流传热而损失热量。

3. 辐射传热：在真空环境中，物体的主要传热方式是辐射传热。

辐射传热是指物体通过发射和吸收电磁波的方式进行能量传递。

物体在真空中受加热后，会释放热辐射，向周围环境传递热量。

通过调节加热源的温度和物体的表面特性，可以控制物体的加热速率和温度分布。

综上所述，真空加热炉利用真空环境中热传导和辐射传热的特性，通过加热源向物体传递热量，从而使物体达到所需温度。

与常规加热方法相比，真空加热炉可以避免气体对热传导和对
流传热的影响，提供更加稳定和均匀的加热效果，适用于各种热处理工艺和材料的加热需求。

真空加热炉工作原理
真空加热炉是一种用于在真空或低气压环境下进行加热和处理的设备。

它通常由一个加热室和真空系统组成。

工作原理如下：
1. 真空系统：真空加热炉通过真空泵将加热室内的气体抽除，创建一个低气压或高真空环境。

这样可以避免氧化反应的发生，对于某些材料的加热和处理具有重要意义。

2. 加热室：加热室是一个密封的容器，通常由耐热材料制成，能够耐受高温和真空条件。

加热室内部通常设有加热元件，如电阻丝、加热器或电磁线圈等。

3. 加热元件：加热元件会将电能转化为热能，加热室内的物体或样品会受到热辐射或传导而升温。

加热室内的温度可以通过控制加热元件的功率和工作时间来调节。

4. 控制系统：真空加热炉通常还配备有温度控制系统，用于监测和控制加热室内的温度。

温度控制系统可以根据用户需求自动调整加热功率和工作时间，以实现精确的加热过程。

总的来说，真空加热炉的工作原理是通过真空系统将加热室内的气体抽除，创建一个低气压或高真空环境，然后通过加热元件将电能转化为热能，使加热室内的物体或样品升温。

这种设计可以避免氧化反应，同时实现对材料的精确加热和处理。

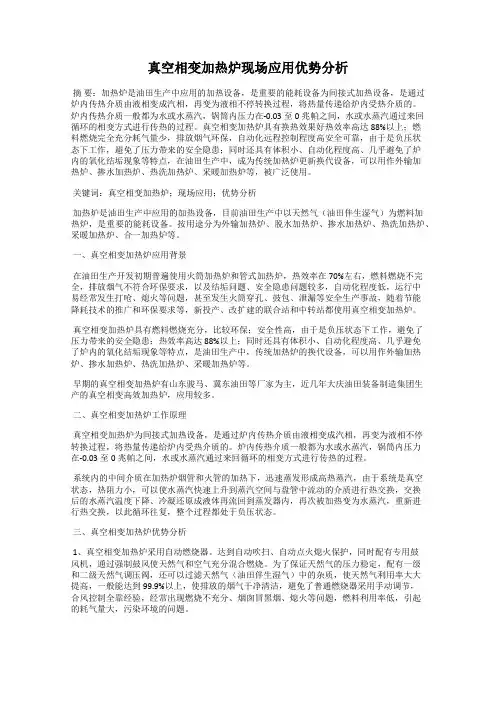

真空相变加热炉现场应用优势分析摘要：加热炉是油田生产中应用的加热设备，是重要的能耗设备为间接式加热设备，是通过炉内传热介质由液相变成汽相，再变为液相不停转换过程，将热量传递给炉内受热介质的。

炉内传热介质一般都为水或水蒸汽，锅筒内压力在-0.03至0兆帕之间，水或水蒸汽通过来回循环的相变方式进行传热的过程。

真空相变加热炉具有换热效果好热效率高达88%以上；燃料燃烧完全充分耗气量少，排放烟气环保，自动化远程控制程度高安全可靠，由于是负压状态下工作，避免了压力带来的安全隐患；同时还具有体积小、自动化程度高、几乎避免了炉内的氧化结垢现象等特点，在油田生产中，成为传统加热炉更新换代设备，可以用作外输加热炉、掺水加热炉、热洗加热炉、采暖加热炉等，被广泛使用。

关键词：真空相变加热炉；现场应用；优势分析加热炉是油田生产中应用的加热设备，目前油田生产中以天然气（油田伴生湿气）为燃料加热炉，是重要的能耗设备。

按用途分为外输加热炉、脱水加热炉、掺水加热炉、热洗加热炉、采暖加热炉、合一加热炉等。

一、真空相变加热炉应用背景在油田生产开发初期普遍使用火筒加热炉和管式加热炉，热效率在70%左右，燃料燃烧不完全，排放烟气不符合环保要求，以及结垢问题、安全隐患问题较多，自动化程度低，运行中易经常发生打呛、熄火等问题，甚至发生火筒穿孔、鼓包、泄漏等安全生产事故，随着节能降耗技术的推广和环保要求等，新投产、改扩建的联合站和中转站都使用真空相变加热炉。

真空相变加热炉具有燃料燃烧充分，比较环保；安全性高，由于是负压状态下工作，避免了压力带来的安全隐患；热效率高达88%以上；同时还具有体积小、自动化程度高、几乎避免了炉内的氧化结垢现象等特点，是油田生产中，传统加热炉的换代设备，可以用作外输加热炉、掺水加热炉、热洗加热炉、采暖加热炉等。

早期的真空相变加热炉有山东骏马、冀东油田等厂家为主，近几年大庆油田装备制造集团生产的真空相变高效加热炉，应用较多。

一体式真空加热炉结构原理1.加热室：加热室是真空加热炉的工作区域，通常由内膛、外膛和隔热层构成。

内膛由耐高温的材料制成，用于容纳待处理的工件。

外膛起到支撑和保护内膛的作用。

隔热层通常由多层耐高温绝缘材料组成，用于减少加热室与外界环境之间的热量传递。

2.真空系统：真空系统用于将加热室内的压力降至所需的真空度。

真空系统通常包括真空泵、冷凝器、阀门和压力传感器等装置。

真空泵通过抽取加热室内的气体，将压力降低到所需的真空度。

冷凝器用于冷凝抽取出的气体中的水蒸气，以提高真空度。

阀门则用于控制真空度，并调整加热室内外的气体流动。

3.传热系统：传热系统用于将加热室内的热量传递到工件上。

传热系统通常由加热元件、传热介质和散热装置等组成。

加热元件通常由电阻丝或电石墨等材料制成，通过电流产生热量。

传热介质在加热室内循环，将热量传递给工件。

散热装置用于将热量带走，以保持加热室内的温度稳定。

4.控制系统：控制系统用于监测和调节真空加热炉的工作状态。

控制系统通常包括温度控制器、压力控制器、电流调节器和安全保护装置等。

温度控制器通过传感器监测加热室内的温度，并根据设定值调节加热元件的电流，以实现温度的精确控制。

压力控制器则监测加热室内的真空度，并通过控制阀门调节真空系统的工作。

电流调节器用于调节加热元件的加热功率，以满足不同工件的加热需求。

安全保护装置用于监测加热炉的工作状态，并在发生异常情况时及时停机。

总结起来，一体式真空加热炉的结构原理主要包括加热室、真空系统、传热系统和控制系统等部分。

通过控制系统对加热室内的温度、压力和真空度等参数进行监测和调节，使加热炉能够稳定地进行高温处理工艺。

真空加热炉常见真空故障分析与处理发布时间：2022-09-20T02:30:40.985Z 来源：《科技新时代》2022年（2月）4期作者：姚敬博陈志勇李明虎[导读] 真空热处理、焊接、烧结等技术已成为航空航天行业中不可缺少的工艺方法，真空炉作为金属烧姚敬博陈志勇李明虎西安航天发动机有限公司陕西省西安市 710100引言真空热处理、焊接、烧结等技术已成为航空航天行业中不可缺少的工艺方法，真空炉作为金属烧结、钎焊、热处理和镀膜的热工设备，通常由炉体、真空系统、水冷系统、气动系统、加热系统、电控系统等组成。

真空炉结构复杂、仪表和电气元件数目多，在高温环境长时间使用容易发生故障，目前我公司40余台真空炉在近三年中发生故障97次，其中真空故障61次，加热故障21次，控制系统故障15次，严重影响产品质量和生产进度。

本文通过真空方面对真空炉常见故障进行分析研究，提出相应解决方法。

1真空常见故障分析和解决方法1.1真空工作原理真空是指体系内的气体压强低于大气压的气体状态，一般分为四个等级：低真空：105～102Pa、中真空：102～10-Pa、高真空：10-3～10-5Pa、超高真空：≤10-5Pa。

目前我厂真空炉一般工作在中、高真空。

机械泵多作为真空系统初级泵，也可单独使用，罗茨泵、扩散泵则根据实际需要进行组合，以高真空系统为例说明真空系统的工作原理。

图1 真空加热炉炉真空系统示意图。

1-机械泵；2-罗茨泵；3-扩散泵；4-维持泵；5-高阀。

6-主路阀；7-旁路阀；8-高真空规管；9-低真空规管；10-炉体。

高真空系统通常由扩散泵、罗茨泵、机械泵组成抽气系统，直联机械泵作为扩散泵的维持泵；由数显真空计、高真空规管、低真空规管等组成真空测量系统。

高阀、主路阀和旁路阀用于抽炉体真空过程的管路切换。

冷阱安装在扩散泵和高阀之间，用于冷凝扩散泵中挥发的油蒸气，凝结后流回扩散泵油槽内，防止非工作油蒸气和油分子进入炉体。
