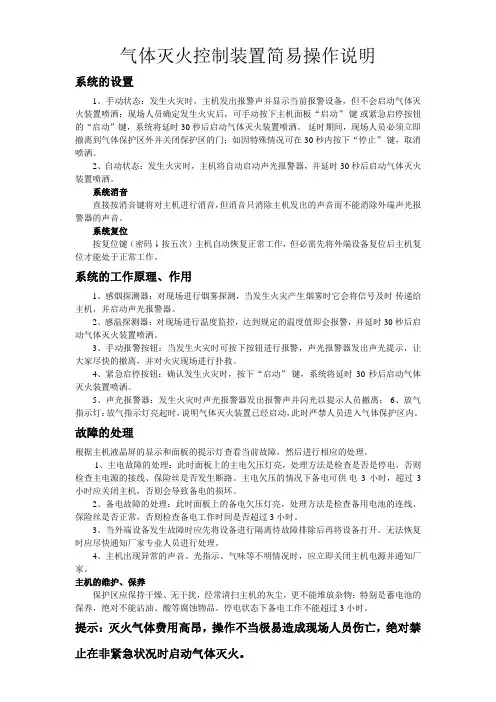

气体灭火控制装置简易操作说明系统的设置1、手动状态：发生火灾时，主机发出报警声并显示当前报警设备，但不会启动气体灭火装置喷洒；现场人员确定发生火灾后，可手动按下主机面板“启动”键或紧急启停按钮的“启动”键，系统将延时30秒后启动气体灭火装置喷洒。
延时期间，现场人员必须立即撤离到气体保护区外并关闭保护区的门；如因特殊情况可在30秒内按下“停止”键，取消喷洒。
2、自动状态：发生火灾时，主机将自动启动声光报警器，并延时30秒后启动气体灭火装置喷洒。
系统消音直接按消音键将对主机进行消音，但消音只消除主机发出的声音而不能消除外端声光报警器的声音。
系统复位按复位键（密码↓按五次）主机自动恢复正常工作，但必需先将外端设备复位后主机复位才能处于正常工作。
系统的工作原理、作用1、感烟探测器：对现场进行烟雾探测，当发生火灾产生烟雾时它会将信号及时传递给主机，并启动声光报警器。
2、感温探测器：对现场进行温度监控，达到规定的温度值即会报警，并延时30秒后启动气体灭火装置喷洒。
3、手动报警按钮：当发生火灾时可按下按钮进行报警，声光报警器发出声光提示，让大家尽快的撤离，并对火灾现场进行扑救。
4、紧急启停按钮：确认发生火灾时，按下“启动”键，系统将延时30秒后启动气体灭火装置喷洒。
5、声光报警器：发生火灾时声光报警器发出报警声并闪光以提示人员撤离；6、放气指示灯：放气指示灯亮起时，说明气体灭火装置已经启动，此时严禁人员进入气体保护区内。
故障的处理根据主机液晶屏的显示和面板的提示灯查看当前故障，然后进行相应的处理。
1、主电故障的处理：此时面板上的主电欠压灯亮，处理方法是检查是否是停电，否则检查主电源的接线、保险丝是否发生断路。
主电欠压的情况下备电可供电3小时，超过3小时应关闭主机，否则会导致备电的损坏。
2、备电故障的处理：此时面板上的备电欠压灯亮，处理方法是检查备用电池的连线、保险丝是否正常，否则检查备电工作时间是否超过3小时。
气体灭火操作手册及安全注意事项一、气体灭火操作手册1. 熟悉灭火器材：了解不同类型的气体灭火器材及其使用方法，包括二氧化碳灭火器、干粉灭火器等。
掌握其基本使用方法和操作要点。
2. 灭火器材的检查与保养：定期检查气体灭火器材的完好性和可用性，包括检查压力表指示是否在正常范围内，零部件是否完好等。
保养灭火器材，防止其出现故障。
3. 灭火器的使用方法：在进行灭火行动前，需判断所处环境是否适合使用气体灭火器材。
采取正确的灭火方向，使用正确的喷洒方式，保持适当的距离，以充分发挥灭火器的作用。
4. 防范二次爆炸：在使用气体灭火器材时，需注意防止二次爆炸的发生。
避免在有可燃气体泄露的环境下使用灭火器材，以免引发二次爆炸。
5. 灭火器材的储存方式：气体灭火器材需要储存在干燥、通风且避免阳光直射的地方，防止其受潮或受热，影响使用效果。
6. 灭火器材的处理方式：使用过的气体灭火器材需及时进行处理，包括清洗、维修或更新。
废弃的灭火器材应按照相关的环保法规进行处理，防止对环境造成污染。
二、安全注意事项1. 提高火灾防范意识：加强火灾防范意识，提高对火灾风险的判断和识别能力，及时采取相应的防火措施。
2. 灭火器材的合理布置：根据实际需要，在易燃物品存放区域、高温设备周围等合适的位置布置气体灭火器材，以便在火灾发生时能够迅速采取灭火行动。
3. 常规检查与保养：定期对气体灭火器材进行检查和保养，确保其完好可用。
检查压力表指示是否在正常范围内，零部件是否完好。
4. 人员培训与演练：定期组织人员进行灭火器材使用方法培训和实际演练，提高人员的应急处置能力。
5. 避免误用：在使用气体灭火器材时，需避免误用，如将气体灭火器材用于非火灾场景或以错误的方式使用。
6. 安全疏散：发现火灾时，应第一时间采取安全疏散措施，将人员迅速疏散到安全区域，并及时报警，以便专业消防队进行灭火。
7. 监测系统的安装：根据需要安装相应的火灾监测系统，对潜在的火灾风险进行及早预警，以便采取相应的灭火措施。

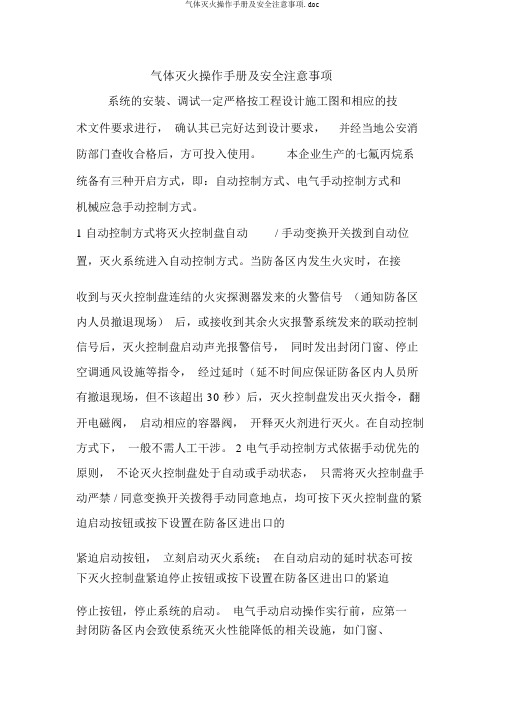

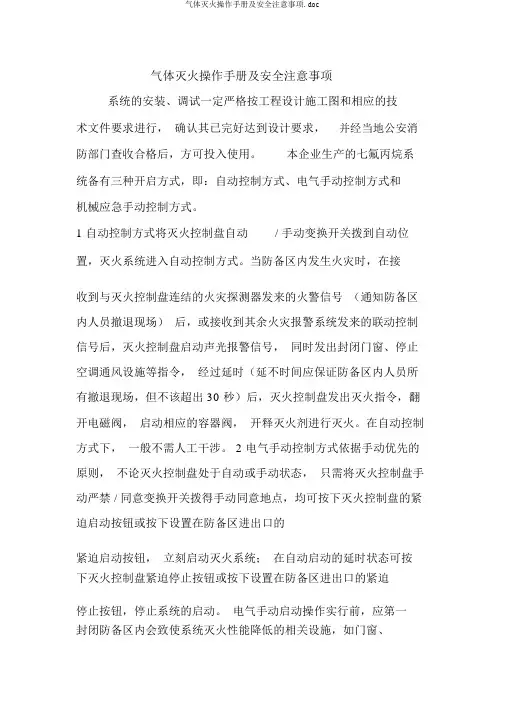

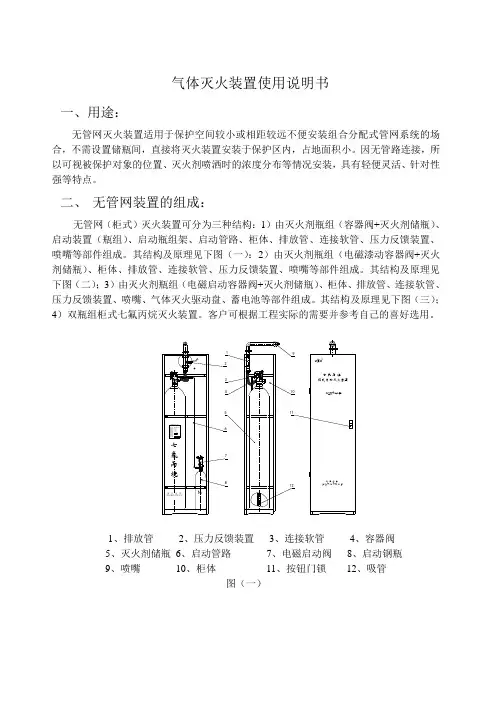

气体灭火操作手册及安全注意事项系统的安装、调试一定严格按工程设计施工图和相应的技术文件要求进行，确认其已完好达到设计要求，并经当地公安消防部门查收合格后，方可投入使用。
本企业生产的七氟丙烷系统备有三种开启方式，即：自动控制方式、电气手动控制方式和机械应急手动控制方式。
1 自动控制方式将灭火控制盘自动/ 手动变换开关拨到自动位置，灭火系统进入自动控制方式。
当防备区内发生火灾时，在接收到与灭火控制盘连结的火灾探测器发来的火警信号（通知防备区内人员撤退现场）后，或接收到其余火灾报警系统发来的联动控制信号后，灭火控制盘启动声光报警信号，同时发出封闭门窗、停止空调通风设施等指令，经过延时（延不时间应保证防备区内人员所有撤退现场，但不该超出 30 秒）后，灭火控制盘发出灭火指令，翻开电磁阀，启动相应的容器阀，开释灭火剂进行灭火。
在自动控制方式下，一般不需人工干涉。
2 电气手动控制方式依据手动优先的原则，不论灭火控制盘处于自动或手动状态，只需将灭火控制盘手动严禁 / 同意变换开关拨得手动同意地点，均可按下灭火控制盘的紧迫启动按钮或按下设置在防备区进出口的紧迫启动按钮，立刻启动灭火系统；在自动启动的延时状态可按下灭火控制盘紧迫停止按钮或按下设置在防备区进出口的紧迫停止按钮，停止系统的启动。
电气手动启动操作实行前，应第一封闭防备区内会致使系统灭火性能降低的相关设施，如门窗、空调通风、排电扇等，通知并确认防备区内人员已所有撤退。
3 机械应急手动控制方式当自动控制方式、电气手动控制方式都不可以启动灭火系统时，可采纳机械应急手动控制方式启动灭火系统，在火灾发生时，拉出对应驱动瓶组电磁阀上弹簧卡片，使劲拍击电磁阀顶部推杆，翻开电磁阀，启动相应容器阀，开释灭火剂进行灭火。
机械应急手动启动操作前，应第一封闭防备区内会导致系统灭火性能降低的相关设施，如门窗、空调通风、排电扇等，通知并确认防备区内人员已所有撤退。
系统的保护养护及注意事项为了保证灭火系统长久有效的处于正常工作状态、火灾发生时能实行有效的灭火功能，一定成立严格的管理制度，并做好检查和保护养护工作。
气体灭火系统使用说明集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-气体灭火系统使用说明本系统主要有自动、手动和紧急启动/停止三种控制方式，控制过程参见控制流程图（下图）。
（1）自动控制方式：本灭火控制器配有感烟火灾探测器和定温式感温火灾探测器。
控制器上有控制方式选择锁，当将其置于“自动”位置时，灭火控制器处于自动控制状态。
当只有一种探测器发出火灾信号时，控制器即发出火警声光信号，通知有异常情况发生，而不启动灭火装置释放灭火剂。
如确需启动灭火装置灭火时，可按下“紧急启动按钮”，即可启动灭火装置释放灭火剂，实施灭火。
当两种探测器同时发出火灾信号时，控制器发出火灾声、光信号，通知有火灾发生，有关人员应撤离现场，并发出联动指令，关闭风机、防火阀等联动设备，经过30秒延时后，即发出灭火指令，打开电磁阀，启动气体打开容器阀，释放灭火剂，实施灭火；如在报警过程中发现不需要启动灭火装置，可按下保护区外的或控制操作面板上的“紧急停止按扭”，即可终止控制灭火指令的发生，不启动灭火装置，释放灭火剂，实施灭火。
（2）手动控制方式：将控制器上的控制方式选择锁置于“手动”位置时，灭火控制器处于手动控制状态。
这时，当火灾探测器发出火警信号时，控制器即发出火灾声、光报警信号，而不启动灭火装置，需经人员观察，确认火灾已发生时，可按下保护区外或控制器操作面板上的“紧急启动按钮”，即可启动灭火装置，释放灭火剂，实施灭火。
但报警信号仍存在。
无论装置处于自动或手动状态，按下任何紧急启动按扭，都可启动灭火装置，释放灭火剂，实施灭火。
同时控制器立即进入灭火报警状态。
（3）紧急启动/停止工作方式：用于紧急状态。
情况一，当职守人员发现火情而时气体灭火控制器未发出声光报警信号时，应立即通知现场所有人员撤离现场，在确定所有人员撤离现场后，方可按下紧急启停按钮的“启动”按键，系统经过30秒延时后，即发出灭火指令实施灭火操作；情况二，当气体灭火控制器发出声光报警信号时并正处于延时阶段时，如发现为无报火警时可立即按下紧急启动/停止按钮的“停止”按键，系统将停止实施灭火操作避免不必要的损失。

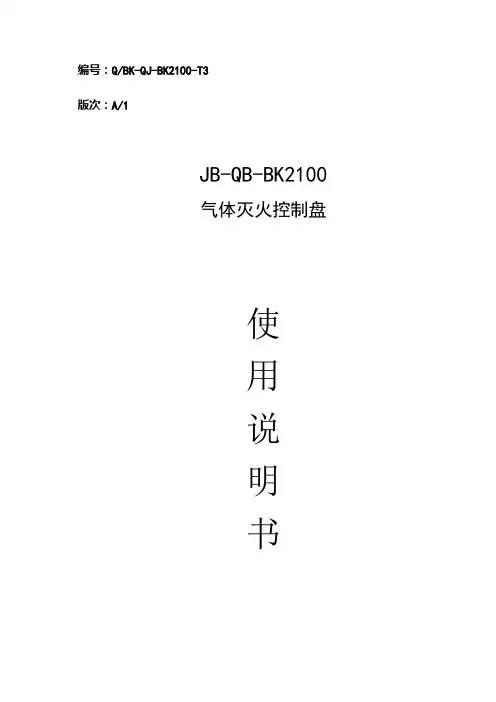

编号：Q/BK-QJ-BK2100-T3版次：A/1JB-QB-BK2100气体灭火控制盘使用说明书西安博康电子有限公司目录一、概述 (1)二、主要技术指标 (1)三、主要功能 (2)四、结构特点 (4)五、操作方法 (7)六、控制盘的使用 (9)七、控制盘的维护 (10)八、附录 (10)一、概述JB-QB-BK2100气体灭火控制盘是按照国家标准GB16806-1997、GB4717-93和行业标准GA61-2002，并结合实际应用，采用最新微电脑技术和抗干扰技术设计，其设计合理，使用安全可靠。
BK2100气体灭火系统具有自动和手动两种工作方式，有两个火警检测回路，声光报警、封闭、喷放等控制输出。
在自动方式下，当防护区发生火灾时，控制盘发出火灾报警信号指示该区火灾，并实现联动——经过30秒钟（0-60秒可调）疏散延时后，输出关闭防护区的通风、空调及非消防电源的控制信号（封闭信号）。
再过10秒钟（1-30秒可调）延时后输出喷放控制信号，并接收反馈信号，指示封闭、喷放动作状态。
在手动方式下，火灾发生时，控制盘只发出火灾报警信号而不产生联动，由值班人员确认火警后，按下控制盘上的紧急启动按键或现场的紧急启动按钮，启动灭火装置。
在任何时候，按下控制盘上的紧急启动按键或现场的紧急启动按钮，将启动灭火系统。
在紧急启动或复合火灾报警后，喷放控制信号输出之前（10s延时内），按下控制盘上的紧急停止按钮或按下现场的紧急停止按钮，系统将不会输出喷放信号。
当系统处于停止状态时，可操作紧急启动按钮复位停止状态（由紧急停止状态回到初始状态），复位后可重新启动灭火系统。
BK2100气体灭火控制盘可以与普通开关量点型感烟探测器，点型感温探测器、普通手动报警按钮等一起使用，组成火灾报警灭火控制系统。
值得注意的是：BK2100气体灭火控制盘还可以与双鉴（或红外）探测器、温湿变送器等连接，组成防火、防盗和环境监测系统，对防区内的区域防范及环境温度、湿度等环境量进行监测，并提供相应监测量接点信号给控制监测中心。
气体灭火盘操作说明1：正常监视工作状态在正常工作状态下，控制器的主电运行灯闪亮，手动灯常亮，各分区的运行灯闪亮，自动允许灯常亮，屏幕在无任何操作的情况下5分钟后熄灭，进入屏保状态。
2启动灭火分区启动灭火分区共有三种方式：1自动启动：控制器的灭火区启动有手动启动和自动启动两种方式，当逻辑条件满足且自动处于允许状态时，控制器将自动启动灭火分区，启动时，控制器发出喷洒启动声，同时启动灭火分区里的声光警报器，在倒计时进行一半时启动辅助设备（防排烟风机、卷帘门），倒计时结束时喷洒动作，启动灭火钢瓶，钢瓶动作后将反馈信号传给控制器，点亮喷洒反馈指示灯，灭火工作结束。
在自动启动延时过程中，可随时按停止键手动停止。
2 手动启动：现场有火警需要手动启动灭火分区时（确保手动处于允许状态），首先应掀起分区启动按钮上的保护盖，按下启动按钮（按下时间应2秒以上），控制器进入启动工作状态。
3紧急启停按钮启动：通过安装在现场的紧急启停按钮来启动和停止灭火分区。
1 声光启停为同一个按键，按一下启动，再按一下停止。
2 喷洒反馈声无法消音，需进行复位操作。
3手动启停设备功能简介：通过控制器菜单操作来启动和停止现场设备。
操作说明：1 在主工作界面下按【功能】键，进入菜单选项，通过左右箭头键进行菜单的切换，使箭头处于“设置”位置。
2 按数字键【5】进入设置手动启停设备界面，输入回路号和地址号，按【功能F】键启动，界面按【﹟】键停止，【*】键修改输入数据。
93号地址为灭火区，输入093然后启动，效果与直接在面板上按启动键一样。
4设置手动控制状态功能简介：根据需要可以将手动启动状态设为禁止或允许。
操作说明：1 在主工作界面下按【功能】键，进入菜单选项，通过左右箭头键进行菜单的切换，使箭头处于“设置”位置。
2 按数字键【3】进入设置手动控制状态界面，输入0为禁止，输入1为允许。
输入结束后按【确定】键完成设置1 手动允许时，面板手动灯闪亮，手动禁止时，面板手动灯不亮。
尊敬的用户：西安西核彩桥实业科技有限公司地处西安市高新技术开发区，是专业生产火灾报警联动控制系统的高新技术企业，是中美合资西安盛赛尔电子有限公司（systemsensor）的紧密型合作伙伴。
公司自主研发的CH8000系列智能火灾报警控制系统，全面采用美国盛赛尔公司（systemsensor）的设计理念、先进技术、通讯协议、制造工艺，与国际火警行业的先进技术同步，该系统全面兼容盛赛尔公司生产的智能型、常规型、特殊型产品，具有工作稳定、扩展性强、容量大、网络化等特点。
公司拥有优秀的团队、先进的设备、超前的理念，遍及全国的销售服务网络，产品广泛应用于石油、化工、电信、移动、钢铁等国家重点行业和大型楼宇场馆，以可靠的产品，优质的服务，诚信的文化赢得用户的满意。
公司将和全体销售服务商一起为用户竭诚服务，以我卓越科技，护航您美好未来。
目录1、JTY-LZ-ZM991智能离子感烟火灾探测器2、JTY-GD-ZM992智能光电感烟火灾探测器3、JTW-BD-ZM995智能感温火灾探测器4、JTY-GD-882光电感烟火灾探测器5、JTW-BD-885感温火灾探测器6、JTYJ-GD-2630/B 独立式感烟火灾探测报警器7、JTYJ-GD-2690/B 独立式感烟火灾探测报警器8、BAEM1224S型红外光束感烟火灾探测器9、AEC2361a 可燃气体探测报警器10、AEC2371a 可燃气体探测报警器11、J-SAP-M-SB8304 编址手动火灾报警按钮12、J-SAP-M-SB8304/H 编址消火栓报警按钮13、SM8301 输入模块14、KM8302 输入/输出模块15、KM8302B 切换模块16、DB8307 总线短路保护器17、M902M 探测器接口模块18、SG8306A 编址声光警报器19、ZH8310A 现场转换盒20、SSM24-6 警铃21、SG8306 声光警报器22、CH8504 放气指示灯23、CH8505 紧急启停按钮24、CH8507 手/自动转换盒25、CH8316/20/48/72 路接线端子箱26、CH8907/6/12/20模块箱27、FS-100 火灾显示盘28、CH8605 多线联动控制盘29、CH8601 总线手动控制盘30、JB-QB-CH8000 火灾报警控制器（联动型）31、JB-QB-CH8800 火灾报警控制器（联动型）32、JB-QB-CH8000/S 火灾报警控制器33、JB-MH-CH8500 气体灭火控制器34、JB-QB-CH8800 气体灭火控制器35、CH8909 CRT火灾彩色平面图形显示系统36、GB9242 消防广播主机37、DH9251 多线火警电话主机38、DH9261 总线制火警电话主机39、CH9200 壁挂广播通讯柜1、JTY-LZ-ZM991智能离子感烟火灾探测器功能描述及技术指标◆适用于发生火灾后产生大量的烟和少量热的场所，如宾馆、饭店、办公楼、机房、医院、学校等各种室内场所。

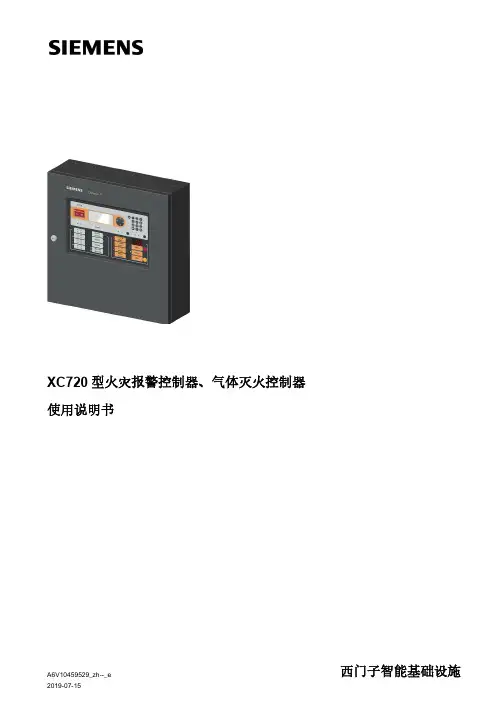

XC720型火灾报警控制器、气体灭火控制器使用说明书A6V10459529_zh--_e 西门子智能基础设施西门子西伯乐斯电子有限公司保留此手册最终解释权。
任何单位和个人未经授权不得发布或者传播此手册内容。
本手册适用于西门子XC720型火灾报警控制器、气体灭火控制器安装使用。
根据配置不同，文中提到的产品参数以及适用说明会有少许不同。
本手册中的常规条款也可在线或致电索取。
西门子西伯乐斯电子有限公司将尽力避免文中的印刷及图片错误，但并不对可能出现的疏忽承担责任。
文中提到的产品参数以及适用说明如有更新，恕不另行通知。
西门子西伯乐斯电子有限公司版权所有，Copyright © 2017XC720型火灾报警控制器、气体灭火控制器使用说明书目录第一章系统简介 (3)1.概述32.产品特点 (5)3.性能参数 (6)4.外形尺寸 (7)5.内部结构 (7)6.兼容设备目录 (8)第二章安装 (9)1.安装过程 (9)2.接线图 (11)2.1概述 (11)2.2接探测设备 (12)2.3主板输入输出接现场设备 (13)2.4扩展输入输出回路接火灾报警系统 (16)2.5系统擦除拨码开关 (18)第三章操作 (19)1.界面显示 (19)2.液晶窗口显示 (21)3.用户级别 (22)3.1登录 (23)3.2退出 (23)4.状态类型/事件类型 (23)5.火警事件处理 (27)6.灭火区首警/灭火区启动信号输入事件处理 (28)7.故障事件处理 (29)8.监管事件处理 (30)9.启动/反馈事件处理 (31)10.紧急启动/停止操作 (32)11.实时事件查询 (33)12.设备属性查询 (34)13.历史记录查询与打印 (35)14.如何进行屏蔽/开放 (36)15.如何进行启动/停止 (37)16.如何进行测试/测试恢复 (38)17.如何进行定位测试/定位恢复 (39)18.如何修改设备参数 (40)19.如何设置登录时间 (41)20.如何设置蜂鸣器音量 (42)21.如何设置紧急启停确认 (43)22.如何设置首警输出（手动） (44)23.接地检测设置 (45)24.延时时间设置 (46)25.如何进行系统检测 (46)26.如何设置时间 (47)27.电磁阀校准 (47)28.如何查看帮助信息 (48)XC720型火灾报警控制器、气体灭火控制器使用说明书29.打印机操作 (49)30.如何输入文本 (50)第四章维护 (51)1.日常检查 (51)2.应急故障处理 (51)3.可替代元件 (52)4.报废及回收 (52)4.1建议提示： (52)4.2警告： (52)附录设备可操作一览表 (53)XC720型火灾报警控制器、气体灭火控制器使用说明书第一章系统简介1.概述XC720火灾报警控制器、气体灭火控制器是专门针对在重点保护区灭火设备的控制以及现场区域监视和辅助报警单元的启动而设计的。
J B-M H-C H8500型气体灭火控制器使用手册西安西核彩桥实业科技有限公司西安西核彩桥实业科技有限公司是专业从事火灾自动探测报警、消防联动控制系统产品和楼宇自动化控制产品的专业化生产厂家，集开发、生产、销售和服务于一体。
企业位于西安市高新技术产业开发区，是陕西省高新技术企业。
公司已通过ISO9001质量体系认证和中国消防产品质量监督认证。
西安西核彩桥实业科技有限公司是在原军工企业的基础上改制而成的现代化企业，实力雄厚，拥有一流的专业技术队伍和先进的生产加工设备，以优质的产品和遍及全国的销售服务网络服务社会。
成立以来，公司一直本着“品质优良、用户满意、科技创新、持续发展”的质量方针，以人为本，科学管理，产品广泛应用于石油、电信、移动、钢铁、学校等国家重点行业和大型楼宇场馆，并以可靠的产品、优质的服务，良好的信誉赢得了设计部门和用户的好评，产生了良好的社会效益。
公司在自身拥有完备火灾报警系统的同时，积极参与国际市场，与美国盛赛尔公司（SYSTEMSENSOR）有着长期、密切的技术交流与合作，产品完全与盛赛尔公司产品配套，可满足我国及其他国家高、中、低端等不同领域的需求。
1. 产品说明 (3)技术规格 (3)技术指标 (3)结构特征 (4)2. 使用说明 (5)主机状态指示灯 (5)主机按键 (6)功能 (6)主机操作 (8)3. 安装与接线 (11)安装尺寸 (11)端子接线示意图 (12)接线说明 (12)4. 系统配置 (13)配置说明 (13)配套器件 (13)5. 故障分析与排除 (14)6. 产品成套 (14)7. 附图 (16)1.产品说明JB-MH-CH8500型气体灭火控制器是我公司按照GB16806-2006《消防联动控制系统》研制开发的新产品，操作界面简单明了，易于用户操作使用。
JB-MH-CH8500型气体灭火控制器可配接感烟探测器、感温探测器、缆式感温探测器、声光警报器、气体喷洒指示灯、紧急启停按钮、手/自动转换盒等配套设备，能控制多种气体灭火装置（如：气溶胶、七氟丙烷、二氧化碳等）。
JB-M H-CH8500型气体灭火控制器使用手册(VER1.0)西安西核彩桥实业科技有限公司、八, 、■刖言西安西核彩桥实业科技有限公司是专业从事火灾自动探测报警、消防联动控制系统产品和楼宇自动化控制产品的专业化生产厂家，集开发、生产、销售和服务于一体。
企业位于西安市高新技术产业开发区，是陕西省高新技术企业。
公司已通过ISO9001 质量体系认证和中国消防产品质量监督认证。
西安西核彩桥实业科技有限公司是在原军工企业的基础上改制而成的现代化企业，实力雄厚，拥有一流的专业技术队伍和先进的生产加工设备，以优质的产品和遍及全国的销售服务网络服务社会。
成立以来，公司一直本着“品质优良、用户满意、科技创新、持续发展”的质量方针，以人为本，科学管理，产品广泛应用于石油、电信、移动、钢铁、学校等国家重点行业和大型楼宇场馆，并以可靠的产品、优质的服务，良好的信誉赢得了设计部门和用户的好评，产生了良好的社会效益。
公司在自身拥有完备火灾报警系统的同时，积极参与国际市场，与美国盛赛尔公司(SY STEMSENSOR)有着长期、密切的技术交流与合作，产品完全与盛赛尔公司产品配套，可满足我国及其他国家高、中、低端等不同领域的需求。
目录1. 产品说明 (3)1.1技术规格 ... (3)1.2技术指标 (3)1.3结构特征 ... (4)2. 使用说明 (5)2.1主机状态指示灯 ..................................... ..52.2主机按键 (6)2.3 功能 (6)2.4主机操作 .............................................. (8)3. 安装与接线 ............................................. . (11)3.1安装尺寸 (11)3.2端子接线示意图 ..................................... ..123.3接线说明 (12)4. 系统配置 (13)4.1配置说明 (13)4.2配套器件 (13)5. 故障分析与排除 (14)6. 产品成套 (14)7. 附图 (16)1.产品说明JB-MH-CH8500 型气体灭火控制器是我公司按照GB16806-2006 《消防联动控制系统》研制开发的新产品，操作界面简单明了，易于用户操作使用。
JB-MH-CH8500 型气体灭火控制器可配接感烟探测器、感温探测器、缆式感温探测器、声光警报器、气体喷洒指示灯、紧急启停按钮、手/自动转换盒等配套设备，能控制多种气体灭火装置（如：气溶胶、七氟丙烷、二氧化碳等）。
适用于计算机房、数据资料库、变配电室、变电站、图书馆等需要进行气体自动灭火控制的场所。
其灭火控制方式灵活多样，可以通过操作面板上的启动、停止按键直接控制，也可以通过火灾报警控制器联动控制，还可以通过现场的紧急启、停按钮直接控制。
1.1 技术性能采用LED 显示，显示状态、功能信息。
主要有启动控制、延时、启动喷洒控制、喷洒等4 个功能并有相应指示灯。
有4 路DC24V 有源输出控制端口，分别控制钢瓶启动阀、气体喷洒指示灯、声光警报器、防火阀等。
有2 路输入端口，接收消防联动控制器发出的启动控制信号（开关量），只有两路都接收到启动控制信号，而且信号一直存在时，气体灭火控制器才能进行自动启动控制，防止误启动。
提供启动控制信号、延时信号、启动喷洒控制（驱阀）信号、气体喷洒信号、故障信号、手动信号、自动信号和瓶头阀动作信号等无源常开触点，方便其他报警控制器监视实时状态。
99 条事件记录，记录控制器运行中的事件。
通过多线方式连接灭火区的现场设备，并对现场设备进行短路/断路检测。
延时时间在1秒〜30秒之间可设（出厂时设置为30秒）。
电源管理自动完成主备电的切换，以及备电的充放电。
具有对主、备电源故障检测功能。
1.2 技术指标主电源：AC 187V 〜AC 242V 50Hz 备用电源：4Ah/DC 12V （两节）监视状态功耗：24V ，50mA驱阀电流：2A驱阀方式：脉冲或电平可选环境温度：0 〜40 C相对湿度：w 95% （40 C）重量：10Kg尺寸：长X宽X高340 X 110X 450 mm1.3结构特征本控制器为壁挂式结构。
2.1 主机状态指示灯 ：[ 六位数码管 ] 专用窗口，数码显示 以时、分、秒方式显示启动时间和喷洒时间。
[ 四位数码管 ] 显示主窗口，数码显示 显示时钟、事件等信息。
2.使用说明图1控制器外形图OM 光 时 阀 洒图2控制器面板图340/ %侈Q 」/O O复位[ 启动时间] 启动时间灯，红色此灯亮表示左侧专用窗口显示的是启动时间。
[ 喷洒时间] 喷洒时间灯，红色此灯亮表示左侧专用窗口显示的是喷洒时间。
[ 启动] 启动，红色接收到启动控制信号，发出启动控制命令后点亮。
[ 声光] 声光警报器指示灯，红色声光动作时亮，声光停止时灭。
[ 延时] 延时指示灯，红色控制器在进入延时过程中时点亮，延时结束，灯灭。
[ 驱阀] 驱阀指示灯，红色延时时间到，启动喷洒控制，驱动电磁阀，驱阀灯亮。
[ 喷洒] 喷洒指示灯，红色钢瓶打开后，气体喷洒，控制器检测到喷洒压力开关信号时，灯亮。
[ 故障] 故障指示灯，黄色有故障发生时点亮。
[ 主电] 主电指示灯，绿色主电工作时灯亮，主电有故障时闪亮。
[ 备电] 备电指示灯，绿色备电正常时灯不亮，工作时灯常亮，故障时灯闪亮。
[ 自动] 自动指示灯，绿色自动状态下，灯亮。
手动状态灯灭。
[ 消音] 消音指示灯，绿色按下消音键后，指示灯亮。
2.2 主机控制按键：[ 启动] 启动键和“控制”键组合，按下后控制器手动发出启动控制信号进入延时阶段。
［停止］停止键在延时阶段，按下后停止后续动作，再次按下启动键可以重新启动。
［控制］控制键在进行启动、调整时间、查询时，只有先按“控制”键不放，再按相应按键，控制器才响应执行。
［自检/查询］自检/查询键单独按下时，控制器自检查音响器件、面板指示灯等功能，先按“控制”键不放，再按此键，则进入事件查询功能。
［切换时间］切换时间键单独按下时，在启动时间和喷洒时间之间切换显示，先按“控制”键不放，再按此键，则进入调整时间界面。
［声光控制］声光控制键按下后可控制声光的启动和停止。
［手/自］手/自动切换键按下后进入手动状态，同时“自动”灯灭，再次按下后，进入自动状态，同时“自动”灯点亮。
［消音］消音键消除当前音响；在调整时间时移动光标；事件查询时选择事件记录条目。
［复位］复位键按下后控制器复位。
2.3功能2.3.1控制器状态控制器声状态信号的优先级为：气体喷洒、启动控制、故障 ..最高最低2.3.2开机控制器内有主电、备电开关两只，依次开启。
2.3.3复位、自检、消音按下复位键，控制器进入复位状态。
按下自检键，执行自检功能，自检时间小于10秒，自检结束可自动退出。
在执行自检功能时，切断受控制的外接设备。
自动检查内部RAM、音响器件、指示灯、数码管显示电路的好坏，之后进入监控状态。
消音键按一次可以消除当前报警音响，不影响再次报警时的音响，消音后有灯指示。
2.3.4监控控制器开机或复位后，在没有启动控制、故障等发生的情况下，认为控制器当前运行正常。
这时，主电指示灯亮，没有音响，时钟正常走时，显示时间。
2.3.5故障故障时，故障指示灯亮，发出故障音，故障继电器输出故障信号。
按“消音”键可以消音，消音后有灯指示。
如有新的故障报警，会重新触发故障音响。
2.3.6启动控制同时按下面板上“控制”和“启动”键、按紧急启停按钮的启动钮或自动状态下有启动控制信号输入，且满足设置逻辑时，发出启动控制命令，启动指示灯亮，发出与故障报警有明显区别的变调声报警音，外部声光警报器启动，启动控制信号继电器输出信号，启动时间指示灯亮，六位数码管显示启动时间。
同时进入到延时阶段。
2.3.7延时在延时阶段，延时指示灯亮，数码管显示“y s xx” , xx是从30秒到1秒所设置的延时时间，以倒序的方式计时，延时期间，关闭保护区域的防火门、窗和防火阀等，停止通风空调系统，延时信号继电器输出信号。
在延时阶段可按面板上“停止”键或按现场紧急启停按钮的停止钮可停止后续动作，停止后，再有启动控制信号后可再启动，重新进入延时。
延时结束，延时灯灭，延时信号继电器输出信号取消。
2.3.8驱阀(启动喷洒控制)延时结束后，控制器发出驱阀信号，驱阀指示灯亮，打开气体驱动钢瓶电磁阀，启动喷洒控制信号继电器输出信号，启动保护区域的喷洒指示灯。
2.3.9喷洒气体驱动钢瓶打开后，所对应的瓶头阀、选择阀打开，开始喷洒灭火，控制器接收到瓶头阀压力开关闭合信号后，面板喷洒指示灯亮，发出喷洒音响，此音响及状态保持至控制器复位，喷洒信号继电器输出信号。
此时喷洒时间指示灯亮，六位数码管显示喷洒时间。
按“切换时间”键，可切换查看启动时间和喷洒时间，同时，相对应的启动时间和喷洒时间指示灯亮。
2.3.10软件功能JB-MH-CH8500气体灭火控制器在硬件不变的情况下，软件为多版本的，随着软件版本的升级，控制器的功能逐步增强。
本说明书中提到的软件功能是 1.0版本。
以后软件版本的升级及机器新增加的功能请见我公司以后推出的JB-MH-CH8500气体灭火控制器使用说明书( VER X.X )版本。
2.4主机操作2.4.1手动紧急启动在任意时刻，需手动紧急启动气体灭火控制时，先按下"控制” 此时，声光警报器动作，进入延时，启动灯、延时灯亮，并有启动音。
四位数码管显示延时时间，六位数码管显示启动时间。
启动控制继电器、延时继电器输出信号。
2.4.2手动紧急停止在延时阶段，按下“停止”键，可以停止后续动作。
启动继电器、延时继电器输出信号取消。
数码管恢复正常的时间显示，启动灯、延时灯灭，但不消除启动音。
2.4.3紧急启停按钮控制紧急启停按钮安装在灭火区现场。
紧急启停按钮的启动和停止按钮的功能，其作用如同操作面板的“控制+启动”键和“停止”键。
完成远端手动启动和停止控制。
2.4.4声光控制键在任何时候，可通过声光控制键对声光警报器进行单独控制。
2.4.5消音当有故障、启动、驱阀事件发生时，控制器发出相应的故障或启动音。
用户可通过“消音”键来消除音响。
消音后，消音指示灯亮。
若有新事件会再次触发音响。
2.4.6自动控制器的灭火控制分为自动和手动。
可通过主机面板的“手/自”键和现场手自动转换盒来改变主机的手自动状态。
手自动状态改变时，手/自动状态继电器的输出随之改变。
自动灯亮，表示当前为自动状态，不亮，为手动状态。
系统复位和重新上电后，控制器自动读取复位或关机前的手动或自动状态。
一旦进入启动状态，手动和自动将不能切换。
