双母线接线的主要特点及适用范围
在双母线接线中，每个电源或每一进线回路都通过一台断路器和两组隔离开关连接到两组母线上。
母线MⅠ是工作母线，母线MⅠ是备用母线。
因此，MⅠ上的隔离开关接通时，MⅠ上的隔离开关断开(MⅠ和MⅠ可互为工作或备用)。
两组母线之间由母线联络断路器（简称母联）和隔离开关连接。
(1)双母线接线的主要优点：
1)检修工作母线时，可以把工作母线上的全部回路切换到备用母线上，再将工作母线退出运行进行检修，不会发生停电。
2)检修任一回路的母线隔离开关时，仅停该回路，其余回路可不停电，将其余回路切换到另一组母线上后，该隔离开关便可停电进行检修。
3)两组母线可以同时运行，并投入母联，将负荷和电源适当搭配，重要用户由分别接于两组母线上的双回路供电，不会中断对重要用户的供电。
这样，便具有单母线分段的作用。
4)还可以衍生出诸如双母线分段接线、双母线叉接分段接线、3/2接线等其他接线方式。
5)双母线接线扩建便利。
(2)双母线接线的主要缺点：
1)双母线的接线及操作都比较简单，在倒闸操作时简单发生误操作，因此，要有比较简单的联锁机构。
2)母线隔离开关要比单母线接线增加许多，配电装置的结构也简单得多，所以经济性较差。
(3)双母线接线的适用范围：
1)适用于供电牢靠性要求比较高，容量比较大，进出线回路数比较多的状况。
2)适用于对一、二类负荷的供电。
220kV双母线接线倒母操作技术要领及其注意事项摘要：变电站中母线主接线方式主要有单母线、双母线、母线分段、3/2接线等。
其中，双母线接线方式具有供电可靠高、调度灵活、扩建改造方便、操作简单等优点而获得大量应用。
同时，双母线接线热倒母线操作在电力系统运行中属于高风险、高频率的操作，要求运行值班人员在操作过程中能综合运用各方面的专业知识，全面地考虑问题，做到安全准确规范的操作。
本文以变电站热倒母线操作为内容，对其操作技术要领及注意事项进行具体分析和研究。
关键词：变电站；双母线接线；热倒母线操作母线是电能、设备汇集的场所，双母线接线可以进行轮流检修而不影响线路正常运行，运行方式也较为灵活，供电可靠性高，在220kV变电站系统中得以广泛应用。
一般情况下，当一条母线需要停电检修或者该母线所连接的刀闸及附属设备等需要检修时，在保证不停电的情况下，则会进行倒母操作。
1、冷倒、热倒方式的选择倒母线操作一般分位两种方式：冷倒和热倒。
其中，冷倒母线操作（先拉后合）是指要操作断路器在热备用情况下，先将该间隔转为冷备用状态，再恢复至热备用状态的操作。
当正常运行情况方式下开关为热备用状态或母联开关在分位时，常使用此种方法，一般用于事故处理中。
热倒母线操作（先合后拉）是指母联断路器在运行状态下，采用等电位操作原则，先合一组母线侧刀闸，再拉另一组母线侧刀闸，在保证不停电的情况下实现倒母线操作。
正常倒闸操作一般采用热倒母线方法。
由于热倒在变电站运行中风险更大，且操作频率更高，本文以下内容均围绕热倒母线操作展开分析。
2、倒母前应投入母线互联功能在正常运行时，为了保证母差保护动作的选择性，通常将母差保护投在有选择性的位置上。
在热倒母线操作过程中，因同时合上两把母线刀闸，母差的两个分差回路电流会出现不平衡的情况，影响母差正常运行（1）。
如果此时发生故障，母线保护将无法正确区分故障范围。
而在倒母线过程中，为了防止母联断路器在倒闸过程中跳闸，造成带负荷拉、合刀闸的事故，必须断开母联断路器的控制电源，将母联断路器设为死开关。
双母线接线两套线路保护间的配合关系0引言国家电网公司于2007年10月发布了由国家电力调度通信中心组织编写的220kV及以上电压等级线路保护标准化设计规范Q/GDW-161，该规范要求“每一套线路保护均应含重合闸功能，不采用两套重合闸相互启动和相互闭锁方式”。
各继电保护设备制造厂根据此规范调整后的保护装置已经相继应用在各级电网中，在实际工程应用中由于受重合闸运行方式及组柜方案的影响，特殊情况下两套线路保护之间需要相互启动或闭锁重合闸。
1．双母线接线线路保护重合闸、相关二次回路及组屏方式的要求【1】双重化配置的保护和重合闸一体化装置，在保护装置退出、消缺或试验时，宜整屏退出。
线路保护装置内，共用硬件和软件的保护功能和重合闸功能模块“一损俱损”。
每一套线路保护均应含重合闸功能，不采用两套重合闸相互启动和相互闭锁方式。
对于含有重合闸功能的线路保护装置，设置“停用重合闸”压板，“停用重合闸”压板投入时，闭锁重合闸、任何故障均三相跳闸（永跳）。
线路保护装置设“单相TWJ启动重合闸”和“三相TWJ启动重合闸”控制字。
当配置双操作箱时，监控系统需提供两付遥跳接点。
组屏方案分单操作箱和双操作箱两种方案。
单操作箱方案是两套线路保护（含重合闸）合用一个双跳闸单合闸回路的操作箱，双操作箱方案是每套线路保护（含重合闸）各用一个单跳闸单合闸回路的操作箱。
2．220kV及以上线路保护重合闸运行方式及两套重合闸应用方案220kV及以上线路应根据电力网结构和线路特点采用不同的重合闸方式【2】：1）对220kV单侧电源线路，采用不检同期的三相重合闸方式。
2）对于220kV线路，当同一送电截面的同级电压及高一级电压的并联回路数等于及大于4回时，选用一侧检查线路无电压，另一侧检查线路与母线电压同步的三相重合闸方式3）330kV、500kV及并联回路数等于及小于3回的220kV线路，采用单相重合闸方式。
按文献【1】的要求，重合闸运行方式主要有以下三种：方案一：正常运行时，第一套重合闸完整投入，第二套重合闸控制字置“禁止重合闸”。
220kV双母线接线倒母线操作的危险点以及预防引言：在电力系统中，220kV双母线接线倒母线操作是一项非常重要的工作。
在进行这一操作的过程中，存在着许多危险点，一旦处理不当就会造成严重的事故。
我们必须认真对待这一工作，并且做好充分的预防措施，以确保工作安全。
接下来，我们将重点讨论220kV 双母线接线倒母线操作的危险点以及预防措施。
一、危险点1. 电压高风险：220kV的电压属于高压范畴，一旦操作不当就会造成电击伤甚至电死。
2. 电弧危险：由于高压电力设备在操作过程中可能会产生电弧，一旦电弧不受控制就会引发火灾和爆炸事故。
3. 高温和高压危险：在进行母线倒换操作时，设备周围可能会存在高温和高压的环境，一旦接触到这些环境就会受伤。
4. 操作失误风险：操作人员如果失误进行操作，就会导致设备损坏，甚至影响整个电力系统的运行。
二、预防措施1. 严格遵守操作规程：在进行220kV双母线接线倒母线操作时，操作人员必须严格遵守相关操作规程，确保每一个步骤都按照规定进行。
2. 强化安全培训：对参与操作的人员进行全面的安全培训，包括电力知识、操作技能和危险预防等，提高他们的安全意识和应急处理能力。
3. 使用防护装备：在进行220kV双母线接线倒母线操作时，操作人员必须佩戴符合标准的防护装备，包括防护服、绝缘手套、绝缘鞋等，确保其安全。
4. 实施双重检查：在进行220kV双母线接线倒母线操作前，必须进行双重检查，确保设备完好无损，消除潜在的危险。
5. 做好安全防护措施：在操作过程中，必须设置明显的安全警示标识，保持现场通风畅通，准备好灭火器材和急救设备，以便在发生意外时迅速应对。
结语：220kV双母线接线倒母线操作是一项高风险的工作，需要我们高度重视。
只有加强操作规程的遵守、加强安全培训、使用防护装备、实施双重检查和做好安全防护措施，才能有效预防事故的发生，确保电力系统的安全稳定运行。
希望大家都能够在这项工作中加倍小心，共同维护好我们的电力系统安全。

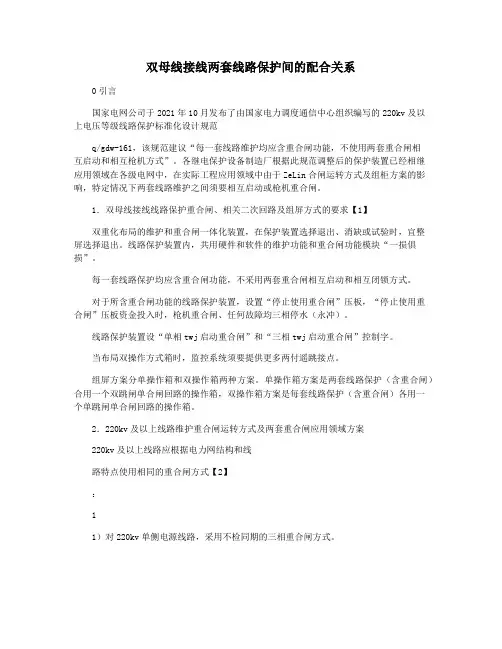

双母线接线两套线路保护间的配合关系0引言国家电网公司于2021年10月发布了由国家电力调度通信中心组织编写的220kv及以上电压等级线路保护标准化设计规范q/gdw-161，该规范建议“每一套线路维护均应含重合闸功能，不使用两套重合闸相互启动和相互枪机方式”。
各继电保护设备制造厂根据此规范调整后的保护装置已经相继应用领域在各级电网中，在实际工程应用领域中由于ZeLin合闸运转方式及组柜方案的影响，特定情况下两套线路维护之间须要相互启动或枪机重合闸。
1．双母线接线线路保护重合闸、相关二次回路及组屏方式的要求【1】双重化布局的维护和重合闸一体化装置，在保护装置选择退出、消缺或试验时，宜整屏选择退出。
线路保护装置内，共用硬件和软件的维护功能和重合闸功能模块“一损俱损”。
每一套线路保护均应含重合闸功能，不采用两套重合闸相互启动和相互闭锁方式。
对于所含重合闸功能的线路保护装置，设置“停止使用重合闸”压板，“停止使用重合闸”压板资金投入时，枪机重合闸、任何故障均三相停水（永冲）。
线路保护装置设“单相twj启动重合闸”和“三相twj启动重合闸”控制字。
当布局双操作方式箱时，监控系统须要提供更多两付遥跳接点。
组屏方案分单操作箱和双操作箱两种方案。
单操作箱方案是两套线路保护（含重合闸）合用一个双跳闸单合闸回路的操作箱，双操作箱方案是每套线路保护（含重合闸）各用一个单跳闸单合闸回路的操作箱。
2．220kv及以上线路维护重合闸运转方式及两套重合闸应用领域方案220kv及以上线路应根据电力网结构和线路特点使用相同的重合闸方式【2】：11）对220kv单侧电源线路，采用不检同期的三相重合闸方式。
2）对于220kv线路，当同一供电横截面的同级电压及低一级电压的并联回去路数等同于及大于4回去时，采用一侧检查线路并无电压，另一侧检查线路与母线电压同步的三相重合闸方式3）330kv、500kv及并联回路数等于及小于3回的220kv线路，采用单相重合闸方式。
建筑设计224产 城双母线接线方式的电压并列与切换张华彬摘要：本文以变电站内双母线接线方式为例，介绍电压并列、电压切换的原理。
关键词：变电站；双母线接线；电压并列；电压切换1 电压并列原理假设两段母线并列运行，每段母线上带一组PT，当Ⅰ母PT预试时，需要退出运行，而此时I母的保护继续运行（考虑到带低压闭锁功能），保护失去电压会发生误动，此时需要用II母PT维持两段母线上的保护电压，因此，需要PT并列。
并列时先并一次，合母联/分段开关，再将PT并列把手打在“并列”位置。
需要将母联/分段开关的两侧刀闸、开关接点串接到二次PT并列回路中，确保只有在一次并列的情况下，二次才能并列。
以图1为例，说明电压并列的操作原理及步骤。
Ⅰ母PT、II母PT分别转运行操作步骤如下：（1）221PT转运行。
①合上1G→221PT一次线圈带电→221PT二次线圈带电→1G常开接点闭合，1GWJ线圈带电励磁→1GWJ常开接点闭合；②合上1ZKK空气开关→Ⅰ母PT二次侧连通，将221PT二次电压送至各设备中。
（2）222PT转运行。
①合上2G→222PT一次线圈带电→222PT二次线圈带电→2G常开接点闭合，2GWJ线圈带电励磁→2GWJ常开接点闭合；②合上2ZKK空气开关→II母PT二次侧接通，将222PT二次电压送至各设备中。
此时，完成将Ⅰ母PT、II母PT分别转运行的操作步骤，两段母线上的电压也由各自的PT分别提供。
当Ⅰ母PT需要退出运行时，为了维持Ⅰ母的保护继续运行，避免失压误动，则需要由II母PT同时维持两段母线上的保护电压，因此需要进行并列操作。
操作中需要确保只有在一次并列的情况下，二次才能并列，操作步骤如下：母联开关转运行→母联开关常开接点闭合→将QK切至“并列”位置，①③节点闭合，母线电压并列回路接通→YQJ线圈带电励磁→YQJ常开接点闭合→并列进行中。
此时，两段母线的一、二次侧都实现了并列。
若断开2ZKK空气开关，此时两段母线保护电压皆由Ⅰ母PT提供，II母保护电压实现了由222PT供电至221PT供电的切换，此时即可断开2G，随着222PT一、二次线圈失电，II母PT电压隔离回路断开，2GWJ线圈失电，2GWJ 常开节点随之断开，至此完成了两段母线保护电压由原各自母线PT分别供电，切换到只由Ⅰ母PT供电的全部步骤，II母PT脱离运行状态，具体操作过程为：断开2ZKK空气开关（此时原222PT供电转由221PT供电）→拉开2G→222PT一次线圈失电→222PT二次线圈失电→2G常开接点打开，2GWJ 线圈失电→2GWJ常开接点打开。
双母线接线失灵保护动作逻辑1.引言概述部分的内容可以如下所示：1.1 概述双母线接线失灵保护是电力系统中一项重要的安全保护措施。
在电力系统中，母线是将发电机、变压器和负荷等电力设备连接起来的重要节点。
双母线接线失灵保护系统主要是为了防止由于接线故障导致的母线故障，以确保电力系统的稳定运行和安全供电。
该篇文章将对双母线接线失灵保护的动作逻辑进行详细探讨。
文章首先介绍了该保护系统在电力系统中的重要性和应用领域。
接着，文章将系统地分析了双母线接线失灵保护的动作逻辑要点，并详细阐述了每个要点的原理和功能。
通过深入的研究和分析，读者将能够全面了解该保护系统的工作原理和运行机制，为实际应用提供指导和参考。
文章的后续部分将围绕双母线接线失灵保护的动作逻辑进行进一步的讨论。
通过对保护系统的工作流程和关键参数的分析，文章将探讨可能出现的故障情况和相应的保护动作，以及如何进行故障排查和维护调试等方面的内容。
总之，双母线接线失灵保护动作逻辑的研究对于电力系统的安全运行和供电稳定具有重要意义。
本文旨在为读者提供一个全面的视角，以便更好地理解和应用该保护系统，从而提高电力系统的运行可靠性和安全性。
1.2 文章结构文章结构部分：本文分为三个主要部分：引言、正文和结论。
在引言部分，我们将对双母线接线失灵保护动作逻辑进行概述，介绍文章的整体结构和目的。
在正文部分，我们将着重讨论双母线接线失灵保护动作的逻辑要点。
具体而言，我们将讨论两个关键要点。
首先，我们将介绍双母线接线失灵保护动作的逻辑要点1，详细解释该逻辑沟通的原理和流程。
然后，我们将深入探讨双母线接线失灵保护动作的逻辑要点2，探讨其在电力系统中的应用和作用。
最后，在结论部分，我们将对本文进行总结，回顾文章的主要内容和讨论的要点。
同时，我们还将展望未来，探讨双母线接线失灵保护动作逻辑在电力系统中的发展趋势和应用前景。
通过以上结构，本文将对双母线接线失灵保护动作逻辑进行系统性的探讨和分析，旨在为读者提供全面的了解和深入的思考。
220kV双母线接线倒母线操作的危险点以及预防双母线接线倒母线操作是电力系统中常见的一项工作，但也存在一定的危险性。
下面将介绍一些常见的危险点以及预防方法。
1. 误操作导致触电：在接线倒母线操作中，由于线路和设备存在高压电流，一旦误操作可能会导致触电事故。
为了防止触电事故的发生，应采取以下预防措施：- 操作人员必须经过严格的培训和考核，并且持有操作证书。
- 操作前应对设备进行仔细检查，确保电压已经切断，设备处于安全状态。
- 在操作过程中，操作人员应佩戴绝缘手套、绝缘鞋等绝缘防护用具。
- 雨天和湿气较大的情况下，应加强防水措施，并确保操作人员干燥。
2. 设备操作不当引发设备故障：接线倒母线操作中，设备的操作不当可能会导致设备故障，从而影响电力系统的正常运行。
为了避免设备故障的发生，应采取以下预防措施：- 操作人员应严格按照操作规程进行操作，并遵循设备制造商的操作要求。
- 操作前应对设备进行彻底的清洁和检查，确保无杂质和损坏。
- 操作人员在操作过程中应注意避免过度力量和过度摩擦，防止设备损坏。
3. 不恰当的通风和绝缘设计：在双母线接线倒母线操作中，如果通风和绝缘设计不合理，可能导致设备过热、漏电等问题，从而引发火灾等事故。
为了预防这些问题的发生，应采取以下预防措施：- 设备的通风设计应满足系统需要，确保设备不会过热。
- 设备的绝缘材料应选择合适的材质，并且应定期检查和更换已破损的绝缘材料。
- 设备的布局应合理，以便维护人员可以方便地对设备进行检查和维修。
4. 外界环境因素的影响：在实际操作中，可能会受到外界环境因素的影响，如恶劣天气、灰尘、腐蚀等。
这些因素可能导致操作困难、设备故障等问题。
为了应对这些问题，应采取以下预防措施：- 在恶劣的天气条件下，应暂停操作，等待天气改善后再进行操作。
- 设备应定期进行检查和维护，清除灰尘和腐蚀物，并进行防腐处理。
- 在操作前，应对设备进行清洁，并确保设备周围环境整洁，以减少杂物对操作的干扰。
双母线的四种连接方式包括：
双母线接线：有两组工作母线，且每一进出线只经一台QF接于母线上；每个回路都经过一台QF和两台QS分别于两组母线连接，其中一台QS闭合，另一台QS断开；两母线之间通过母线联络断路器母联断路器连接。
双母线带旁路接线：在双母线接线的基础上，增设旁路母线。
其特点是具有双母线接线的优点，当线路（主变压器）断路器检修时，仍有继续供电，但旁路的倒换操作比较复杂，增加了误操作的机会，也使保护及自动化系统复杂化，投资费用较大，一般为了节省断路器及设备间隔，当出线达到5个回路以上时，才增设专用的旁路断路器，出线少于5个回路时，则采用母联兼旁路或旁路兼母联的接线方式。
双母线分段带旁路接线：双母线分段带旁路接线就是在双母线带旁路接线的基础上，在母线上增设分段断路器，它具有双母线带旁路的优点，但投资费用较大，占用设备间隔较多，一般采用此种接线的原则为：当设备连接的进出线总数为12～16回时，在一组母线上设置分段断路器；当设备连接的进出线总数为17回及以上时，在两组母线上设置分段断器。
断路器接线：3/2(4/3)断路器接线就是在每3(4)个断路器中间送出2(3)回回路,一般只用于500kV(或重要220kV)电网的母线主接线。
它的主要优点是运行调度灵活,正常时两条母线
和全部断路器运行,成多路环状供电;检修时操作方便,当一组母线停支时,回路不需要切换,任一台断路器检修,各回路仍按原接线方式霆,不需切换;运行可靠,每一回路由两台断路器供电,母线发生故障时,任何回路都不停电。
以上就是双母线的四种连接方式，每种方式都有各自的优点和适用场景，需要根据实际情况进行选择。
