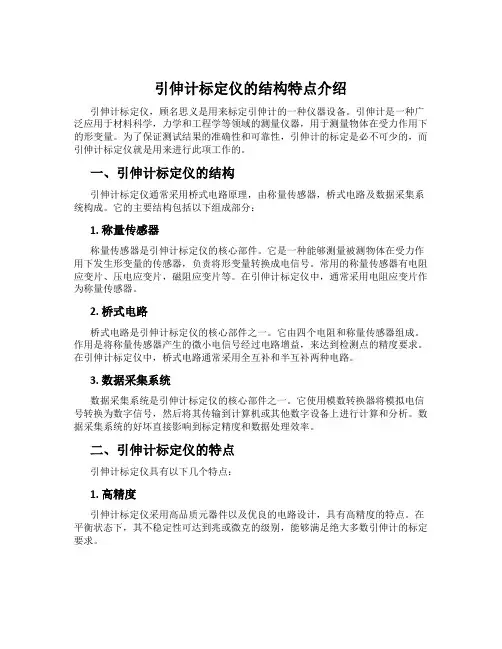

引伸计标定仪的结构特点介绍引伸计标定仪，顾名思义是用来标定引伸计的一种仪器设备。

引伸计是一种广泛应用于材料科学，力学和工程学等领域的测量仪器，用于测量物体在受力作用下的形变量。

为了保证测试结果的准确性和可靠性，引伸计的标定是必不可少的，而引伸计标定仪就是用来进行此项工作的。

一、引伸计标定仪的结构引伸计标定仪通常采用桥式电路原理，由称量传感器，桥式电路及数据采集系统构成。

它的主要结构包括以下组成部分：1. 称量传感器称量传感器是引伸计标定仪的核心部件。

它是一种能够测量被测物体在受力作用下发生形变量的传感器，负责将形变量转换成电信号。

常用的称量传感器有电阻应变片、压电应变片，磁阻应变片等。

在引伸计标定仪中，通常采用电阻应变片作为称量传感器。

2. 桥式电路桥式电路是引伸计标定仪的核心部件之一。

它由四个电阻和称量传感器组成。

作用是将称量传感器产生的微小电信号经过电路增益，来达到检测点的精度要求。

在引伸计标定仪中，桥式电路通常采用全互补和半互补两种电路。

3. 数据采集系统数据采集系统是引伸计标定仪的核心部件之一。

它使用模数转换器将模拟电信号转换为数字信号，然后将其传输到计算机或其他数字设备上进行计算和分析。

数据采集系统的好坏直接影响到标定精度和数据处理效率。

二、引伸计标定仪的特点引伸计标定仪具有以下几个特点：1. 高精度引伸计标定仪采用高品质元器件以及优良的电路设计，具有高精度的特点。

在平衡状态下，其不稳定性可达到兆或微克的级别，能够满足绝大多数引伸计的标定要求。

2. 操作简便引伸计标定仪有着简单易操作的特点，只需要将被标定的引伸计固定好，然后按照标定仪的使用说明进行标定即可。

标定过程通常只需要数分钟，便可获得精度较高的标定结果。

3. 可靠性高引伸计标定仪采用实心结构设计，并加入了高质量的防护功能，使其具有强大的抗干扰能力和稳定性，保证了标定结果的稳定性和可靠性。

4. 外壳耐用引伸计标定仪的外壳材质多为铝合金或不锈钢材质，具有耐腐蚀、抗氧化、硬度高、强度大等特点，可以有效地保护设备内部元器件，并延长设备使用寿命。

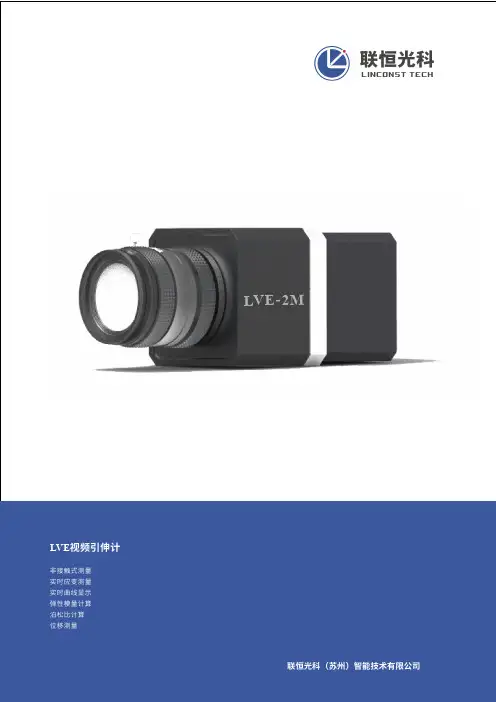

LV E-2M
LVE视频引伸计
非接触式测量
实时应变测量
实时曲线显示
弹性模量计算
泊松比计算
位移测量
联恒光科（苏州）智能技术有限公司
视频引伸计有完善的应变、位移测量功能，支持实时计算显示，支持横双向应变同步测量，支持泊松比、弹性模量的
纵
计算，同时可输出标准报告，可与实验设备进行数据实时通讯。

产品主要功能列表如下：
应用场景
LVE视频引伸计广泛应用于材料力学、结构力学等学科研究，适用于金属材料、复合材料等多种材料测试。

在传统接触式引伸计使用受限的场景，如非常规材质测量、恶劣环境测试等方面有着非常良好的应用前景。

0.005% 0.002% 依据相机及视场等0.005%-1000% 0.002%-2000% 0.002%-2000% 0.01mm 0.005mm 0.005mm。

济南力东试验设备有限公司-----引伸计技术资料YYU-10/50 YYU-10/25 YYU-10/100 YYU-10/200轴向引伸计引伸计结构及工作原理：应变片、变形传递杆、弹性元件、限位标距杆、刀刃和夹紧弹簧等。

测量变形时, 将引伸计装卡于试件上, 刀刃与试件接触而感受两刀刃间距内的伸长,通过变形杆使弹性元件产生应变, 应变片将其转换为电阻变化量, 再用适当的测量放大电路转换为电压信号。

横向引伸计用于检测标准试件径向收缩变形，泊淞比、它与轴向引伸计配合用来测定泊松比μ，它将径向变形(或横向某一方向的变形)变换成电量，再通过二次仪表测量、记录或控制另一设备。

夹式引伸计用于检测裂纹张开位移。

夹式引伸计是断裂力学实验中最常用的仪器之一，它较多用在测定材料断裂韧性实验中。

精度高，安装方便、操作简单。

试件断裂时引伸计能自动脱离试件，适合静、动变形测量。

电子引伸计- 使用方法1、对于引伸计，首先将定位销插入定位孔内；2、用两个手指夹住引伸计上下端部，将上下刀口中点接触试件(试件测量部位)，用弹簧卡或皮筋分别将引伸计的上下刀口固定在试件上；3、对于引伸计：取下标距卡；取下定位销；(切记：实验前必须检查，以免造成引伸计损坏)4、在试验机控制软件〖实验条件选择〗界面，选择变形测量方式：选择曲线跟踪方式是载荷－变形曲线；5、引伸计信号显示调零；6、根据测量变形的大小选择放大器衰减档。

一般塑料厂家力量选为1T以下,金属厂家选10T.铜棒铝管力量较大。

电子引伸计- 技术参数济南力东试验设备有限公司：引伸计规格及技术参数型号标距mm 变形量mm 相对误差用途备注YYU-变形量/标距500 5、10、25 优于0.5级用于钢绞线试验机250200100 优于1级用于常规拉伸试验机（70）502520YYU-变形量/标距SH 100 优于1级常规推荐平均应变用引伸计5025YYJ-变形量/标距10 4 优于1级用于断裂力学实验5 2YYJ-变形量/标距-H 25 3 优于1级用于测量r值和径向变性20 312.5 3YYJ-12/6N 6 12 优于1级扭转引伸计数显引伸计≤500 5、10、25 用于拉伸试验高低温引伸计≤500 5、10、25 用于拉伸试验YYU-变形量/标距SH 25、50、100 1mm以内用于混凝土水泥等YYS-变形量/标距≤50 5mm以内优于0.5级高精度引伸计GWB-200J高精度位移传感器0-25 0.5 2ηm 用于引伸计的鉴定。

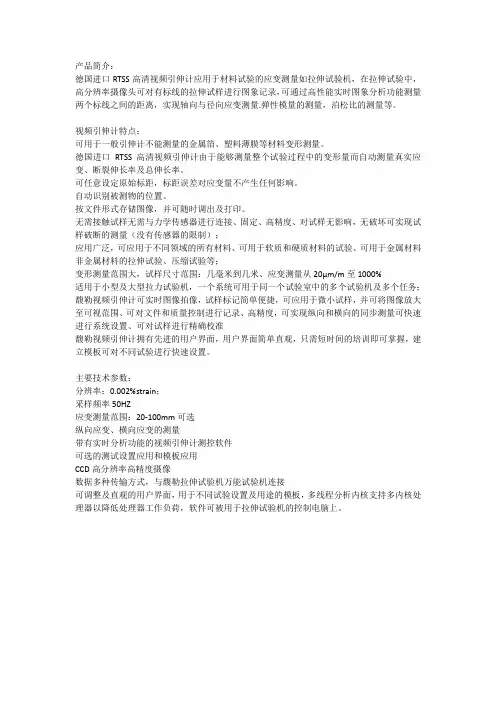

产品简介：德国进口RTSS高清视频引伸计应用于材料试验的应变测量如拉伸试验机，在拉伸试验中，高分辨率摄像头可对有标线的拉伸试样进行图象记录，可通过高性能实时图象分析功能测量两个标线之间的距离，实现轴向与径向应变测量.弹性模量的测量，泊松比的测量等。

视频引伸计特点：可用于一般引伸计不能测量的金属箔、塑料薄膜等材料变形测量。

德国进口RTSS高清视频引伸计由于能够测量整个试验过程中的变形量而自动测量真实应变、断裂伸长率及总伸长率。

可任意设定原始标距，标距误差对应变量不产生任何影响。

自动识别被测物的位置。

按文件形式存储图像，并可随时调出及打印。

无需接触试样无需与力学传感器进行连接、固定、高精度、对试样无影响，无破坏可实现试样破断的测量（没有传感器的限制）；应用广泛，可应用于不同领域的所有材料、可用于软质和硬质材料的试验、可用于金属材料非金属材料的拉伸试验、压缩试验等；变形测量范围大，试样尺寸范围：几毫米到几米、应变测量从20µm/m至1000%适用于小型及大型拉力试验机，一个系统可用于同一个试验室中的多个试验机及多个任务；馥勒视频引伸计可实时图像拍像，试样标记简单便捷，可应用于微小试样，并可将图像放大至可视范围、可对文件和质量控制进行记录、高精度，可实现纵向和横向的同步测量可快速进行系统设置、可对试样进行精确校准馥勒视频引伸计拥有先进的用户界面，用户界面简单直观，只需短时间的培训即可掌握，建立模板可对不同试验进行快速设置。

主要技术参数：分辨率：0.002%strain；采样频率50HZ应变测量范围：20-100mm可选纵向应变、横向应变的测量带有实时分析功能的视频引伸计测控软件可选的测试设置应用和模板应用CCD高分辨率高精度摄像数据多种传输方式，与馥勒拉伸试验机万能试验机连接可调整及直观的用户界面，用于不同试验设置及用途的模板，多线程分析内核支持多内核处理器以降低处理器工作负荷，软件可被用于拉伸试验机的控制电脑上。

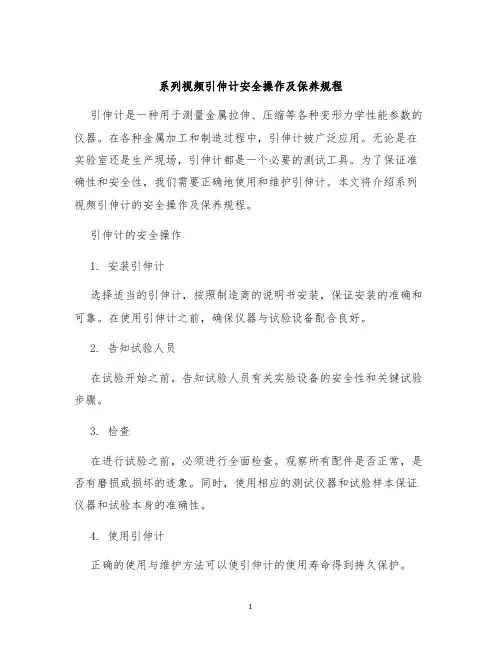

系列视频引伸计安全操作及保养规程引伸计是一种用于测量金属拉伸、压缩等各种变形力学性能参数的仪器。

在各种金属加工和制造过程中，引伸计被广泛应用。

无论是在实验室还是生产现场，引伸计都是一个必要的测试工具。

为了保证准确性和安全性，我们需要正确地使用和维护引伸计。

本文将介绍系列视频引伸计的安全操作及保养规程。

引伸计的安全操作1. 安装引伸计选择适当的引伸计，按照制造商的说明书安装，保证安装的准确和可靠。

在使用引伸计之前，确保仪器与试验设备配合良好。

2. 告知试验人员在试验开始之前，告知试验人员有关实验设备的安全性和关键试验步骤。

3. 检查在进行试验之前，必须进行全面检查。

观察所有配件是否正常，是否有磨损或损坏的迹象。

同时，使用相应的测试仪器和试验样本保证仪器和试验本身的准确性。

4. 使用引伸计正确的使用与维护方法可以使引伸计的使用寿命得到持久保护。

•使用引伸计时，必须按照制造商的说明书使用。

了解引伸计的功能和限制，以及各种潜在的危险。

•使用引伸计必须经过相应的培训，只有经过培训的人员才可以使用仪器。

•所使用的引伸计必须适合试验条件。

•引伸计与试验设备之间必须正确连接。

•启动引伸计之前，必须确认其所有部件都已经处于正常工作状态。

5. 保持观察在实验过程中，必须保持观察仪器的状态，有分类记录测量数据。

6. 返回原始状态如果引伸计被用于测量变形时，需要确保变形后将其恢复到原始状态，否则测量结果将不准确。

7. 关闭引伸计使用完引伸计后，必须按制造商的说明书关机，并对其进行必要的保养。

引伸计的保养规程正确的保养措施可以延长引伸计的使用寿命。

1. 清洁引伸计在使用过程中，可能会遇到灰尘、金属碎屑等杂质，应及时清洁，以避免对仪器的影响。

不要使用含酸或含碱物的清洁剂。

2. 润滑引伸计应在规定时间内，进行必要的润滑和维护工作。

必须使用制造商推荐的润滑油，清除已经使用的润滑油。

如有润滑不良的症状，应检查变形器传感器是否变形、连接插头是否损坏等，并及时修理。

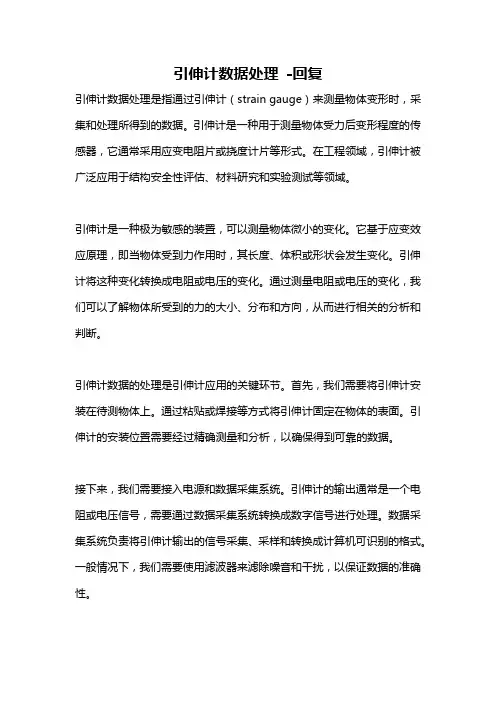

引伸计数据处理-回复引伸计数据处理是指通过引伸计（strain gauge）来测量物体变形时，采集和处理所得到的数据。

引伸计是一种用于测量物体受力后变形程度的传感器，它通常采用应变电阻片或挠度计片等形式。

在工程领域，引伸计被广泛应用于结构安全性评估、材料研究和实验测试等领域。

引伸计是一种极为敏感的装置，可以测量物体微小的变化。

它基于应变效应原理，即当物体受到力作用时，其长度、体积或形状会发生变化。

引伸计将这种变化转换成电阻或电压的变化。

通过测量电阻或电压的变化，我们可以了解物体所受到的力的大小、分布和方向，从而进行相关的分析和判断。

引伸计数据的处理是引伸计应用的关键环节。

首先，我们需要将引伸计安装在待测物体上。

通过粘贴或焊接等方式将引伸计固定在物体的表面。

引伸计的安装位置需要经过精确测量和分析，以确保得到可靠的数据。

接下来，我们需要接入电源和数据采集系统。

引伸计的输出通常是一个电阻或电压信号，需要通过数据采集系统转换成数字信号进行处理。

数据采集系统负责将引伸计输出的信号采集、采样和转换成计算机可识别的格式。

一般情况下，我们需要使用滤波器来滤除噪音和干扰，以保证数据的准确性。

在数据采集系统转换成数字信号之后，我们可以对数据进行处理和分析。

数据处理的方法有很多种，可以根据具体需求选择合适的方法。

常见的处理方法包括滤波、平滑、放大、修正和校正等。

通过这些方法，我们可以更准确地得到物体受力变形的数据。

一旦得到了引伸计数据，我们可以进一步进行数据分析和应用。

引伸计数据可以用来计算物体的应力、应变、弹性模量等物理参数。

通过对这些参数的分析，我们可以评估物体的结构安全性、材料的性能特征和实验测试的结果等。

引伸计数据处理的结果通常以图表、曲线和报告的形式呈现，以便于数据的理解和使用。

在实际应用中，引伸计数据处理的过程需要精确可靠，并需要合适的算法和软件支持。

同时，人工的经验和专业知识也是不可或缺的。

只有通过科学合理的处理和分析，才能得到准确可靠的数据结果。

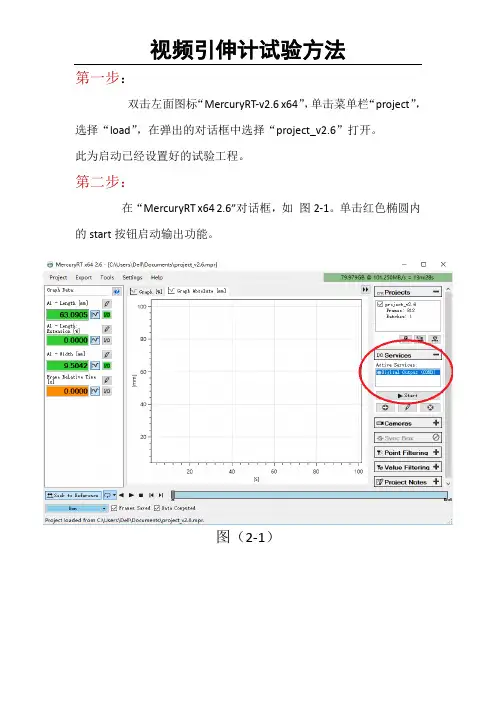

第一步：双击左面图标“MercuryRT-v2.6 x64”，单击菜单栏“project”，选择“load”，在弹出的对话框中选择“project_v2.6”打开。

此为启动已经设置好的试验工程。

第二步：在“MercuryRT x64 2.6”对话框，如图2-1。

单击红色椭圆内的start按钮启动输出功能。

图（2-1）图（2-2）第三步：单击“Mono camera 0 ”对话框“Run camera”启动摄像机，如图（3-1）。

启动后界面如图3-2第四步：校准系数1，放置好视频引伸计后，保持其不动。

2，将80X80的校准样板水平垂直的放置在试验机上如图4-1.图（4-1）拖动图上的蓝色坐标系（如果蓝色坐标系被锁定，将鼠标拖至蓝色坐标系圆点位置的十字形上，单击右键在弹出的对话框中，单击“lock position”，解锁坐标系。

）将坐标原点拖至校准板左下脚（如图4-1），通过X轴调节水平和垂直，X轴上的十字形标记，放置在右下脚白色点的中心。

然后右键圆点十字形标记，在Distance内输入80，回车键确定，在右键，依次单击“set square”，“lock position”.校准完成。

第五步：放置试样，做试验。

在试样上将标距标识出来，如果需要横纵坐标两个标距，就需要将两个标距都标识出来，因为只有有了标识，视频引伸计才会跟踪定位，当标识被破坏，引伸计将无法跟踪。

如图5-1图（5-1）单击图（5-1）上椭圆内的“L ine probe”，在视频区域内任意位置单击会出现A1标距线，一般直接将标记线放置在标记的位置，标记点应是一条水平的直线，将十字形标记放置在标距线中间。

在标距线任意十字形上右键在“Length”栏输入标距。

第六步：在“Mercury RT x64 2.6”对话框中单击“Run”如图（6-1）运行视频引伸计，开始采集数据。

YSJ系列电子引伸计使用说明书
一、高精度电子引伸计示值精度0．5％，本系列电阻应変片式引伸计适用于各种试样标距内的变形测量」可与测量放大器」应变仪等二次仪表组成变形测量系统」精确測定试样标距内变形量，并将信号输入给计算机或函数记录仪进行数据处理和絵制试验曲线，是现代力学检验必备的测量仪器。

二、电子引神计结构及工作原理
本系列引伸计主要由对口、支臂及弾性体組威。

在弾性体上贴有一组电阻应变片并组成全桥。

当试验进行时」引伸计对口随试样的
变形而产生相对位移，引起弹性体也产生变形，成全桥的应变片即输出变形信号。

在支臂前方装有标距定位机构」用一个插针来
荏确定位。

三、电子引伸计主要技术参数
YSJ系列引伸计可按满量程衰减1、2、5、10倍四档使用（或测量放大器全量程测量，不分档）。

全桥阻抗：350Q
输出灵敏度：21．5mvy
非线性度：≤±0．5％FS
供桥电压：3～12V
标距（rnm）：25、50、100、200、500
量程（rnm）：2．5、5、10、25
四、使用方法
a、电子引神计的标定：
1、将标定仪对零，装上引伸计，拔下定位针。

2、调整测量放大器等二次仪表的零点。

3、转动标定仪刻度盘，先对三次满度并回零，然后按2、
4、6、8、10等分点标到满度（指满量程）反复三次即可
b、电子引伸计的使用
1、与測量放大器等二次仪表联接。

2、将引申计装夹于试样中间位置并拔下定位针。

3、调整二次仪表零点后即可开始试验。

4、当所需数据获取后，取下引伸计并插好定位针，切断与二次仪表的连接。

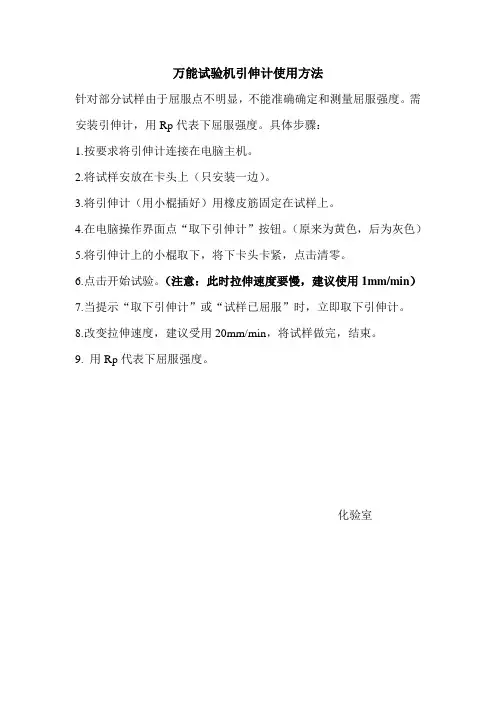

万能试验机引伸计使用方法
针对部分试样由于屈服点不明显，不能准确确定和测量屈服强度。

需安装引伸计，用Rp代表下屈服强度。

具体步骤：
1.按要求将引伸计连接在电脑主机。

2.将试样安放在卡头上（只安装一边）。

3.将引伸计（用小棍插好）用橡皮筋固定在试样上。

4.在电脑操作界面点“取下引伸计”按钮。

（原来为黄色，后为灰色）
5.将引伸计上的小棍取下，将下卡头卡紧，点击清零。

6.点击开始试验。

（注意：此时拉伸速度要慢，建议使用1mm/min）
7.当提示“取下引伸计”或“试样已屈服”时，立即取下引伸计。

8.改变拉伸速度，建议受用20mm/min，将试样做完，结束。

9. 用Rp代表下屈服强度。

化验室。

引伸计工作原理
引伸计是一种测量物体长度或位移的仪器。

它利用由金属制成的细长杆或丝的伸缩性质来进行测量。

引伸计的工作原理基于固体在受到外力作用时会发生形变的特性。

当引伸计安装在被测物体上时，任何应力或力的作用都会导致物体发生形变，即引伸计的杆或丝发生伸长或缩短。

这种形变引起引伸计内部的金属片（称为应变片）的改变，应变片上存在由应变引起的电阻值的微小变化。

这个变化会通过引伸计的导线传递到一个电路中，最终被测量和处理。

通常情况下，引伸计的应变片是利用导线片上的电阻值随着形变而发生微小变化这一特性来实现测量的。

当物体受到应变时，应变片上的电阻值会改变。

这个变化可以通过电桥电路来检测和测量。

电桥电路是由四个电阻组成的测量电路。

引伸计的应变片连接到一个电阻元件，使得电桥电路在未受力时保持平衡状态。

当物体受到应力或力时，引起的形变会导致应变片的电阻值发生变化，破坏电桥电路的平衡。

通过测量电桥电路中的电流或电压变化，就可以确定引伸计的形变量。

总之，引伸计通过利用金属的伸缩性质以及应变引起电阻值变化的特性，实现对物体长度或位移的测量。

这种原理在许多领域中被广泛应用，例如材料力学测试、结构工程、机械工程等。

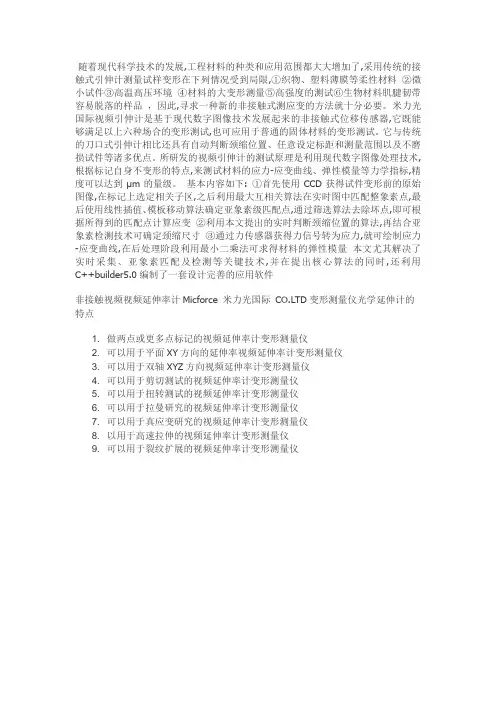

随着现代科学技术的发展,工程材料的种类和应用范围都大大增加了,采用传统的接触式引伸计测量试样变形在下列情况受到局限,①织物、塑料薄膜等柔性材料②微小试件③高温高压环境④材料的大变形测量⑤高强度的测试⑥生物材料肌腱韧带容易脱落的样品，因此,寻求一种新的非接触式测应变的方法就十分必要。

米力光国际视频引伸计是基于现代数字图像技术发展起来的非接触式位移传感器,它既能够满足以上六种场合的变形测试,也可应用于普通的固体材料的变形测试。

它与传统的刀口式引伸计相比还具有自动判断颈缩位置、任意设定标距和测量范围以及不磨损试件等诸多优点。

所研发的视频引伸计的测试原理是利用现代数字图像处理技术,根据标记自身不变形的特点,来测试材料的应力-应变曲线、弹性模量等力学指标,精度可以达到μm的量级。

基本内容如下: ①首先使用CCD获得试件变形前的原始图像,在标记上选定相关子区,之后利用最大互相关算法在实时图中匹配整象素点,最后使用线性插值、模板移动算法确定亚象素级匹配点,通过筛选算法去除坏点,即可根据所得到的匹配点计算应变②利用本文提出的实时判断颈缩位置的算法,再结合亚象素检测技术可确定颈缩尺寸③通过力传感器获得力信号转为应力,就可绘制应力-应变曲线,在后处理阶段利用最小二乘法可求得材料的弹性模量本文尤其解决了实时采集、亚象素匹配及检测等关键技术,并在提出核心算法的同时,还利用C++builder5.0编制了一套设计完善的应用软件非接触视频视频延伸率计Micforce 米力光国际CO.LTD变形测量仪光学延伸计的特点1. 做两点或更多点标记的视频延伸率计变形测量仪2. 可以用于平面XY方向的延伸率视频延伸率计变形测量仪3. 可以用于双轴XYZ方向视频延伸率计变形测量仪4. 可以用于剪切测试的视频延伸率计变形测量仪5. 可以用于扭转测试的视频延伸率计变形测量仪6. 可以用于拉曼研究的视频延伸率计变形测量仪7. 可以用于真应变研究的视频延伸率计变形测量仪8. 以用于高速拉伸的视频延伸率计变形测量仪9. 可以用于裂纹扩展的视频延伸率计变形测量仪。

应变测量技术之电子引伸计与视频引伸计电子引伸计又可称为电阻式引伸计，它是测量试件受力变形的传感器，应变片式的引伸计由于原理简单、安装方便，是广泛使用的一种类型。

电子引伸计按测量对象，可分为轴向引伸计、横向引伸计、夹式引伸计。

轴向引伸计用来检测试样的纵向变形，横向引伸计用于检测标准试件径向收缩变形、泊松比，它与轴向引伸计配合用来测定泊松比。

夹持试引伸计用于检测裂纹张开位移。

夹式引伸计较多用在测定材料断裂韧性实验中。

精度高，安装方便、操作简单，试件断裂时引伸计能自动脱离试件，适合静、动变形测量。

电子引伸计传感器直接和被测构件接触。

构件上被测的两点之间的距离L为标距，标距的变化△L（伸长或缩短）为线变形。

构件变形，传感器随着变形，并把这种变形转换为机械、光、电、声等信息，放大器将传感器输出的微小信号放大。

记录器（或读数器）将放大后的信号直接显示或自动记录下来。

新拓三维XTDIC-VG视频引伸计新拓三维XTDIC-VG视频引伸计，适用于各种非常规试验环境下，如超过50mm大变形、低于2mm微小变形、高温试验、低温试验、高延伸率试样试验、可能损坏接触测量仪器的试验，除了可进行各种延伸率、应变硬化指数n之外，还可以进行断裂位移量测量、弹性模量计算、泊松比计算等。

量程（最大变形量）区别引伸计的量程，代表引伸计能够支持测量的最大变形量。

电子引伸计：2mm-50mm。

常规数值范围为5mm-20mm。

一般超过50mm变形量的试验，电子式引伸计不太适合。

视频引伸计：0-500mm，更大的变形量测量还可定制。

一般来说，在硬件条件支持的情况下，没有行程限制。

标距区别电子引伸计：10mm-600mm。

常规数值范围为10mm-200mm。

超过600mm标距的，一般不使用电子式引伸计。

视频引伸计：1mm-2000mm，更大、更小的标距可定制。

视频引伸计标距精度一般不受人工操作影响。

使用流程区别电子引伸计：将定位销插入定位孔内；两个手指夹住电子引伸计上下端部，将上下刀口中点接触试件（试件测量部位），用弹簧卡或皮筋分别将引伸计的上下刀口固定在试件上；取下标距卡；取下定位销；在试验机控制软件选择曲线跟踪方式是载荷－变形曲线；引伸计信号显示调零；根据测量变形的大小选择放大器衰减档；试验测试结束，取下电子引伸计。

视频引伸计的技术原理与工作流程介绍视频引伸计是一种重要的科研工具，它在材料科研领域发挥着关键作用。

视频引伸计通过精确测量材料在不同载荷下的形变，为材料科研提供了丰富的数据支持。

非接触式视频引伸计是在光电测量技术、图像处理技术和数码相机技术不断发展完善的基础上产生的，利用亚像素的算法实现基于计算机视觉的材料，其测量范围由镜头焦距决定。

新拓三维XTDIC-VG视频引伸计用于材料拉伸测试视频引伸计工作原理视频引伸计其原理是对试样上的标记点或线或文理特征进行光学跟踪，通过标记点或线或纹理特征的位移变化来确定试样的变形量。

实验后两标记间的距离与实验前两标记间的距离差就是试样的变形量。

为实现试样变形量测量准确，必须保证试样和标记的光强度反差大。

视频引伸计软硬件组成视频引伸计系统一般5部分组成，分别是光源、测试样品、作用在试样上的力、图像采集系统、分析系统。

其中图像采集系统用来获得每一个感兴趣的加载点的图像。

视频引伸计分析软件用于将变形信息编码成应变数据。

视频引伸计工作流程在试样表面制作两个相关标记，标记间的距离代表初始测量长度---标距；用外部光源照亮测试样品；当样品受力拉或压时，标记间的长度会随之发生变化，视频引伸计CCD摄像系统将标记的变化成像到CCD上，采集卡将光学信号变成电信号，并以视频信号的方式记录下这个变化；视频信号在图像处理系统内被快速处理，并转变成延伸或压缩测量值并存储下来；由于试样尺寸变化与图像变化成线性关系，视频引伸计对比图像中标记位置受力前后的变化就可以计算出试样前后的变形大小。

视频引伸计应用场景新拓三维XTDIC-VG视频引伸计灵活性好，精度高，重复性好。

可直接安装于载荷框架，适用于橡胶、塑料、复合材料等力学性能测试。

一般而言，视频引伸计为了保证精度都会定义视场范围。

XTDIC-VG视频引伸计可以搭配不同规格、不同幅面的镜头，可根据测试需求选择合适的镜头和幅面，实现对应的标距长度以及应变测量范围的测量工作。

引伸计应变范围美标检定引伸计应变范围美标检定引伸计是一种用于测量物体应变的传感器，它广泛应用于工程领域和科学研究中。

引伸计的应变范围是指它能够测量的应变的极限范围。

美标检定是对引伸计应变范围的测试和评估。

本文将深入探讨引伸计应变范围美标检定的内容，帮助读者更全面了解和理解这个主题。

1. 引言引伸计是一种高精度测量工具，能够准确测量物体的应变情况。

它通过测量金属电阻应变片上的电阻值变化来确定应变量。

引伸计的应变范围是指它所能应对和测量的应变的范围。

在不同的应用场景中，引伸计的应变范围需求会有所不同。

2. 引伸计应变范围的评估为了评估引伸计的应变范围，需要进行美标检定。

美标检定是一种标准化的检测方法，通过对引伸计施加不同程度的应变，来确定它的应变范围。

在美国，ASTM标准规定了引伸计应变范围的评估方法。

3. 美标检定的步骤美标检定引伸计的步骤一般包括以下几个方面：3.1 准备工作在进行美标检定之前，需要对引伸计进行准备工作。

要确认引伸计的型号和规格。

要检查引伸计的外观是否完好，是否有损坏或变形。

要进行灵敏度校准，确保引伸计的测量精度。

3.2 施加应变在进行美标检定时，需要对引伸计施加不同程度的应变。

可以使用机械应力、热应力或化学应力等方法来产生应变。

在施加应变时，需根据所测量的应变范围，逐步增加应变程度，并记录下每个应变点的数据。

3.3 数据处理与分析完成应变施加后，需要进行数据处理与分析。

可以使用计算机软件将数据进行图表展示，并进行曲线拟合和趋势分析。

通过对数据的处理与分析，可以得到引伸计的应变范围。

4. 引伸计应变范围的评估指标在进行美标检定时，需要根据引伸计的具体应用需求，评估引伸计的应变范围是否符合要求。

评估指标可以包括线性范围、非线性范围、灵敏度和稳定性等。

4.1 线性范围引伸计的线性范围是指引伸计的输出信号与应变之间呈线性关系的应变范围。

在线性范围之内，引伸计的测量结果与实际应变值具有良好的匹配度。
