引伸计原理引伸计是一种用于测量物体变形的仪器，它可以测量物体在受力作用下的伸长或缩短程度。
引伸计广泛应用于工程、材料科学、地质学等领域，是材料试验和结构测试中必不可少的工具之一。
一、引伸计的基本原理引伸计的基本原理是通过利用导电材料在受力作用下电阻值发生变化的特性来测量物体的变形。
当物体受力时，它会产生应变，即单位长度内的长度变化量。
而导电材料在受应变作用下电阻值也会发生相应的变化。
因此，通过测量导电材料电阻值的变化可以得到物体所受到的应变大小。
二、引伸计的构成和工作原理1. 引伸计结构引伸计通常由两个部分组成：传感器和信号处理器。
传感器包括一个弹性元件和一个导电材料。
弹性元件通常采用弹簧或薄膜片等形式，当物体受力时会产生弹性形变，从而使弹性元件发生相应形变。
导电材料则被固定在弹性元件上，当弹性元件变形时，导电材料也会随之变形，导致电阻值发生变化。
信号处理器则负责测量导电材料电阻值的变化，并将其转换成相应的应变值。
信号处理器通常采用微型芯片、模拟电路或数字信号处理器等形式。
2. 引伸计工作原理引伸计的工作原理是利用导电材料在受力作用下电阻值发生变化的特性来测量物体的应变。
当物体受到外力作用时，传感器内的弹性元件会发生相应的形变，从而使导电材料也随之发生相应的形变。
由于导电材料在受应变作用下电阻值也会发生相应的变化，因此可以通过测量导电材料电阻值的变化来得到物体所受到的应变大小。
引伸计通常采用四线制或两线制连接方式。
四线制连接方式可以消除引线电阻对测量结果的影响，提高测量精度；而两线制连接方式则更加简单方便。
三、引伸计分类根据传感器结构和工作原理不同，引伸计可以分为多种类型：1. 金属丝应变计金属丝应变计是一种最早被发明的引伸计，它的传感器通常由一个金属丝网格组成。
当物体受到外力作用时，金属丝网格会发生相应的形变，从而使导电材料也随之发生相应的形变。
由于金属丝在受应变作用下电阻值会发生相应的变化，因此可以通过测量金属丝网格电阻值的变化来得到物体所受到的应变大小。
万能材料试验机之引伸计在材料力学性能测试过程中，应力与应变是相互依存的。
任何材料，只要受到应力，就一定产生应变；只要产生应变，其一定受到了应力。
引伸计就是能精确测定材料在特征应变条件下的应变数据，并且具备较高分辨率与较高准确度的应变测试仪器。
它不同于传统应变测试中常用到的应变片，可以长期重复使用，并可以根据使用条件和使用要求，选择不同规格和量程，还能测量应变片不能涉及的超大应变——试样塑性变形的测试。
更重要的是，引伸计性能稳定、准确度高，可以实现计量溯源。
引伸计的分类引伸计是测量构件及其他物体两点之间变形的一种仪器，通常由传感器、放大器和记录器三部分组成。
在实际应用中，引伸计的种类很多，主要由以下分类方式；量程：小变形引伸计和大变形引伸计。
小变形引伸计，一般应用于5mm变形以下，或更小的变形量；大变形引伸计，一般应用于20mm至500mm (或更大)的变形量，大变形引伸计主要用于测试特定要求硬化指数n或试样延伸率。
标距：小标距引伸计、普通标距引伸计和大标距引伸计。
按用于环境分：低温引伸计和高温引伸计。
试验加载方向：拉伸引伸计、压缩引伸计、拉压双向引伸计和扭转引伸计。
测量方式分：接触式引伸计和非接触引伸计。
其中，接触式引伸计包括单向引伸计和双向平均引伸计；非接触式引伸计包括视频引伸计和激光引伸计。
工作原理：机械式引伸计和电子式引伸计。
机械式引伸计，是由指针或光标直接指示位移示值，如百分表式、杠杠式、光学式引伸计；电子式引伸计、采用电子元件构成，如电阻应变式、电感式引伸计、电容式、光栅式、激光式、非接触式(视频激光)等。
装夹方式：人工装卡引伸计和自动引伸计。
人工装卡引伸计为常用引伸计，是由试验人员将隐身装卡在试验之上进行试验；自动引伸计为机电一体复合式自动引伸计，与试验主机为一整体机构，由程序设定计算机控制，进行装卡、打开引伸计。
全自动引伸计主要用于大量同类试样的大规模校验。
引伸计的选择引伸计的选择要根据测试对象的应用要求来确定，归纳起来，主要包括弹性变形范围的测试、弹塑性变形范围的测试和塑性变形范围的测试三个方面。

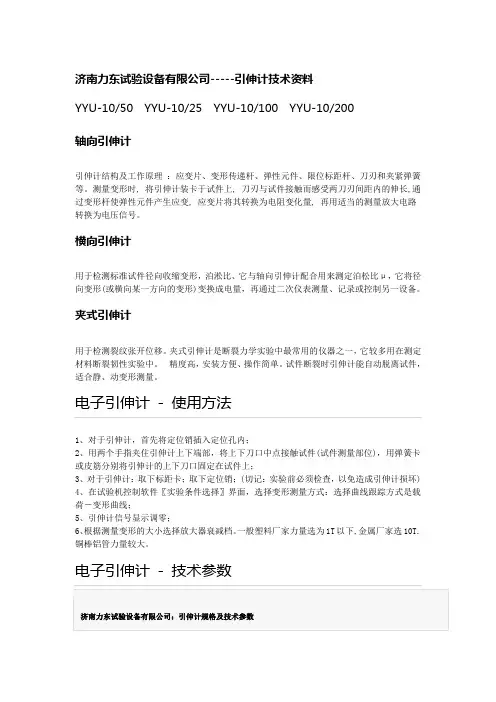

济南力东试验设备有限公司-----引伸计技术资料YYU-10/50 YYU-10/25 YYU-10/100 YYU-10/200轴向引伸计引伸计结构及工作原理：应变片、变形传递杆、弹性元件、限位标距杆、刀刃和夹紧弹簧等。
测量变形时, 将引伸计装卡于试件上, 刀刃与试件接触而感受两刀刃间距内的伸长,通过变形杆使弹性元件产生应变, 应变片将其转换为电阻变化量, 再用适当的测量放大电路转换为电压信号。
横向引伸计用于检测标准试件径向收缩变形，泊淞比、它与轴向引伸计配合用来测定泊松比μ，它将径向变形(或横向某一方向的变形)变换成电量，再通过二次仪表测量、记录或控制另一设备。
夹式引伸计用于检测裂纹张开位移。
夹式引伸计是断裂力学实验中最常用的仪器之一，它较多用在测定材料断裂韧性实验中。
精度高，安装方便、操作简单。
试件断裂时引伸计能自动脱离试件，适合静、动变形测量。
电子引伸计- 使用方法1、对于引伸计，首先将定位销插入定位孔内；2、用两个手指夹住引伸计上下端部，将上下刀口中点接触试件(试件测量部位)，用弹簧卡或皮筋分别将引伸计的上下刀口固定在试件上；3、对于引伸计：取下标距卡；取下定位销；(切记：实验前必须检查，以免造成引伸计损坏)4、在试验机控制软件〖实验条件选择〗界面，选择变形测量方式：选择曲线跟踪方式是载荷－变形曲线；5、引伸计信号显示调零；6、根据测量变形的大小选择放大器衰减档。
一般塑料厂家力量选为1T以下,金属厂家选10T.铜棒铝管力量较大。
电子引伸计- 技术参数济南力东试验设备有限公司：引伸计规格及技术参数型号标距mm 变形量mm 相对误差用途备注YYU-变形量/标距500 5、10、25 优于0.5级用于钢绞线试验机250200100 优于1级用于常规拉伸试验机（70）502520YYU-变形量/标距SH 100 优于1级常规推荐平均应变用引伸计5025YYJ-变形量/标距10 4 优于1级用于断裂力学实验5 2YYJ-变形量/标距-H 25 3 优于1级用于测量r值和径向变性20 312.5 3YYJ-12/6N 6 12 优于1级扭转引伸计数显引伸计≤500 5、10、25 用于拉伸试验高低温引伸计≤500 5、10、25 用于拉伸试验YYU-变形量/标距SH 25、50、100 1mm以内用于混凝土水泥等YYS-变形量/标距≤50 5mm以内优于0.5级高精度引伸计GWB-200J高精度位移传感器0-25 0.5 2ηm 用于引伸计的鉴定。

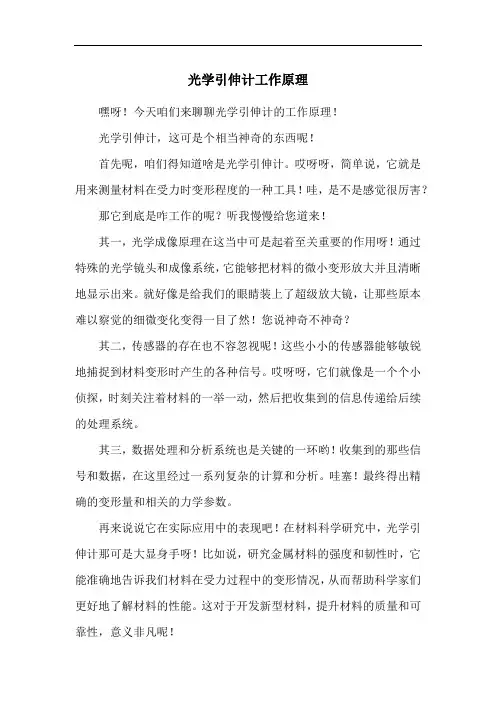

光学引伸计工作原理嘿呀！今天咱们来聊聊光学引伸计的工作原理！光学引伸计，这可是个相当神奇的东西呢！首先呢，咱们得知道啥是光学引伸计。
哎呀呀，简单说，它就是用来测量材料在受力时变形程度的一种工具！哇，是不是感觉很厉害？那它到底是咋工作的呢？听我慢慢给您道来！其一，光学成像原理在这当中可是起着至关重要的作用呀！通过特殊的光学镜头和成像系统，它能够把材料的微小变形放大并且清晰地显示出来。
就好像是给我们的眼睛装上了超级放大镜，让那些原本难以察觉的细微变化变得一目了然！您说神奇不神奇？其二，传感器的存在也不容忽视呢！这些小小的传感器能够敏锐地捕捉到材料变形时产生的各种信号。
哎呀呀，它们就像是一个个小侦探，时刻关注着材料的一举一动，然后把收集到的信息传递给后续的处理系统。
其三，数据处理和分析系统也是关键的一环哟！收集到的那些信号和数据，在这里经过一系列复杂的计算和分析。
哇塞！最终得出精确的变形量和相关的力学参数。
再来说说它在实际应用中的表现吧！在材料科学研究中，光学引伸计那可是大显身手呀！比如说，研究金属材料的强度和韧性时，它能准确地告诉我们材料在受力过程中的变形情况，从而帮助科学家们更好地了解材料的性能。
这对于开发新型材料，提升材料的质量和可靠性，意义非凡呢！在工程领域，它也发挥着重要作用。
像是在桥梁建设中，为了确保桥梁的安全性和稳定性，就需要对使用的材料进行严格的力学测试。
光学引伸计就能够提供精确的数据支持，保障工程的质量和安全。
哎呀呀，想想都觉得太重要啦！不过呢，使用光学引伸计也不是毫无挑战的哟！比如说，环境因素可能会对测量结果产生影响。
温度、湿度的变化，还有外界的干扰等等，都可能导致测量结果出现偏差。
这就需要我们在使用的时候格外小心，做好各种防范措施呢！总的来说，光学引伸计的工作原理虽然复杂，但是它在材料科学和工程领域的作用那是不可替代的呀！哇，真希望未来它能够不断地改进和完善，为我们的科技发展做出更大的贡献！不知道我给您讲清楚了没？希望您对光学引伸计的工作原理有了更深入的了解呀！。

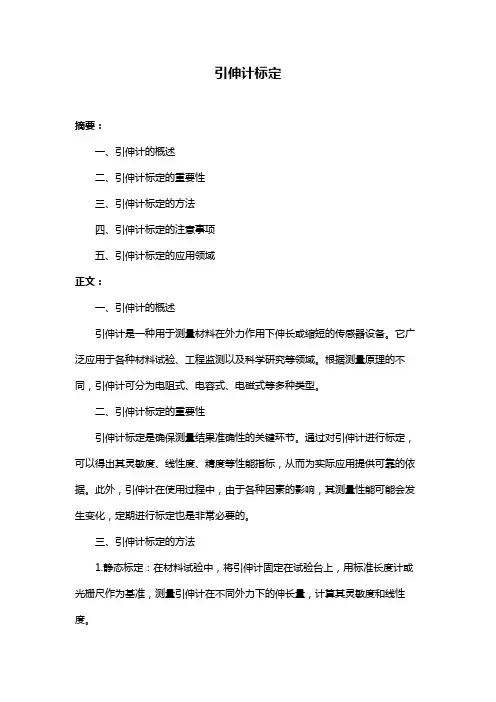

引伸计标定摘要：一、引伸计的概述二、引伸计标定的重要性三、引伸计标定的方法四、引伸计标定的注意事项五、引伸计标定的应用领域正文：一、引伸计的概述引伸计是一种用于测量材料在外力作用下伸长或缩短的传感器设备。
它广泛应用于各种材料试验、工程监测以及科学研究等领域。
根据测量原理的不同，引伸计可分为电阻式、电容式、电磁式等多种类型。
二、引伸计标定的重要性引伸计标定是确保测量结果准确性的关键环节。
通过对引伸计进行标定，可以得出其灵敏度、线性度、精度等性能指标，从而为实际应用提供可靠的依据。
此外，引伸计在使用过程中，由于各种因素的影响，其测量性能可能会发生变化，定期进行标定也是非常必要的。
三、引伸计标定的方法1.静态标定：在材料试验中，将引伸计固定在试验台上，用标准长度计或光栅尺作为基准，测量引伸计在不同外力下的伸长量，计算其灵敏度和线性度。
2.动态标定：通过振动试验、冲击试验等动态加载方式，测量引伸计在动态载荷下的响应特性。
3.实验室标定：在实验室条件下，采用标准设备和方法进行标定。
四、引伸计标定的注意事项1.选择合适的标定周期，一般建议每半年或一年进行一次标定。
2.标定过程中要确保引伸计与基准测量设备的连接牢固，防止松动影响测量结果。
3.注意环境温度对引伸计性能的影响，尽量在恒温条件下进行标定。
4.标定过程中要避免引伸计受到其他非测试外力的影响。
五、引伸计标定的应用领域1.材料科学研究：用于研究材料的力学性能、疲劳寿命等。
2.建筑工程：用于监测建筑物的变形、裂缝等情况。
3.航空航天：用于检测飞行器、卫星等部件的应变情况。
4.汽车制造：用于检测汽车车身、零部件的应变性能。
5.其他领域：如桥梁、隧道、能源等基础设施的监测与评价。
通过掌握引伸计标定的方法、注意事项以及应用领域，我们可以确保引伸计在各种工程监测和科学研究中发挥准确、可靠的作用。
材料试验机金属引伸计的使用方法发布时间：2012-12-12材料试验机金属引伸计的使用方法一、电子万能材料试验机使用的引伸计结构及工作原理：应变片、变形传递杆、弹性元件、限位标距杆、刀刃和夹紧弹簧等。
测量变形时,将引伸计装卡于试件上,刀刃与试件接触而感受两刀刃间距内的伸长,通过变形杆使弹性元件产生应变,应变片将其转换为电阻变化量,再用适当的测量放大电路转换为电压信号。
二、电子万能材料试验机使用的引伸计使用方法1、首先将标距卡插入到限位杆和变形传递杆之间;2、用两个手指夹住引伸计上下端部，将上下刀口中点接触试件(试件测量部位)，用弹簧卡或皮筋分别将引伸计的上下刀口固定在试件上;3、取下标距卡;(切记：实验前必须检查，以免造成引伸计损坏)4、在试验机控制软件〖实验条件选择〗界面，选择变形测量方式：引伸计;5、引伸计信号显示调零;6、根据测量变形的大小选择放大器衰减档。
引伸计是感受试件变形的传感器传感器，应变片式的引伸计由于原理简单、安装方便，目前是广泛使用的一种类型。
引伸计按测量对象，可分为轴向引伸计、横向（径向）引伸计、夹式引伸计。
径向引伸计：用于检测标准试件径向收缩变形，它与轴向引伸计配合用来测定泊松比μ，它将径向变形(或横向某一方向的变形)变换成电量，再通过二次仪表测量、记录或控制另一设备。
夹式引伸计：用于检测裂纹张开位移。
夹式引伸计是断裂力学实验中最常用的仪器之一，它较多用在测定材料断裂韧性实验中。
精度高，安装方便、操作简单。
试件断裂时引伸计能自动脱离试件，适合静、动变形测量。
三、电子万能材料试验机使用的引伸计规格：标距——两刀口初始间距量程——最大伸长量如果需要做σ0.2，就需要引伸计。
一般结构钢机械性能试验不用引伸计。
引伸计一般用于屈服强度台阶不明显的材料。
不要引伸计的拉伸曲线，是把标距以外的变形等干扰都包含进曲线了。
试验的可靠性或称准确性值得商榷。
用引伸计才是最准确的。
引申计的量程小，一般用在屈服和屈服之前使用，如在屈服后继续使用，会损坏引申计。

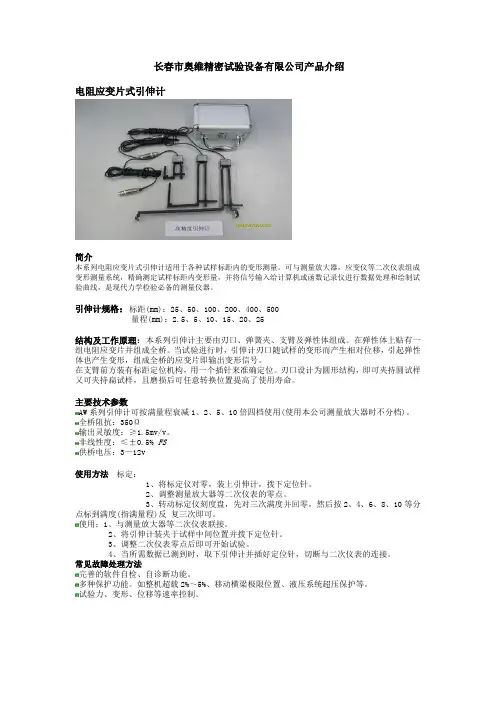

长春市奥维精密试验设备有限公司产品介绍电阻应变片式引伸计简介本系列电阻应变片式引伸计适用于各种试样标距内的变形测量。
可与测量放大器，应变仪等二次仪表组成变形测量系统，精确测定试样标距内变形量，并将信号输入给计算机或函数记录仪进行数据处理和绘制试验曲线，是现代力学检验必备的测量仪器。
引伸计规格：标距(mm)：25、50、100、200、400、500量程(mm)：2.5、5、10、15、20、25结构及工作原理：本系列引伸计主要由刃口、弹簧夹、支臂及弹性体组成。
在弹性体上贴有一组电阻应变片并组成全桥。
当试验进行时，引伸计刃口随试样的变形而产生相对位移，引起弹性体也产生变形，组成全桥的应变片即输出变形信号。
在支臂前方装有标距定位机构，用一个插针来准确定位。
刃口设计为圆形结构，即可夹持圆试样又可夹持扁试样，且磨损后可任意转换位置提高了使用寿命。
主要技术参数AW系列引伸计可按满量程衰减1、2、5、10倍四档使用(使用本公司测量放大器时不分档)。
全桥阻抗：350Ω输出灵敏度：≥1.5mv/v。
非线性度：≤±0.5% FS供桥电压：3－12v使用方法标定：1、将标定仪对零，装上引伸计，拨下定位针。
2、调整测量放大器等二次仪表的零点。
3、转动标定仪刻度盘，先对三次满度并回零，然后按2、4、6、8、10等分点标到满度(指满量程)反复三次即可。
使用：1、与测量放大器等二次仪表联接。
2、将引伸计装夹于试样中间位置并拨下定位针。
3、调整二次仪表零点后即可开始试验。
4、当所需数据已测到时，取下引伸计并插好定位针，切断与二次仪表的连接。
常见故障处理方法完善的软件自检、自诊断功能。
多种保护功能。
如整机超载2%～5%、移动横梁极限位置、液压系统超压保护等。
试验力、变形、位移等速率控制。
引伸计的使用方法引伸计是一种测量物体形变和变形的工具，主要用于工程、实验和科学研究领域。
它通过测量物体的长度、角度、形状等参数变化来分析物体的力学性质和材料行为。
在本文中，我们将详细介绍引伸计的使用方法。
首先，为了使用引伸计，我们需要了解引伸计的类型。
常见的引伸计主要包括电阻应变式引伸计、光栅式引伸计和光纤式引伸计。
不同类型的引伸计适用于不同的应用场景和测量需求。
1. 电阻应变式引伸计：电阻应变式引伸计是最常用的引伸计类型之一。
它通过金属电阻片的电阻值随应变变化来测量物体的形变。
电阻应变式引伸计需要连接到测量设备上，例如电桥或数据采集系统。
使用电阻应变式引伸计时，首先需要在待测物体上粘贴引伸计。
粘贴过程应注意引伸计的位置、方向和粘贴质量。
确保引伸计与物体紧密接触，并且不受外界干扰。
引伸计连接到测量设备后，可以施加力或负荷在待测物体上，通过测量设备读取引伸计的电阻变化来判断物体的形变。
2. 光栅式引伸计：光栅式引伸计通过光栅的变化来测量物体的形变。
光栅是一种微小的周期性结构，当物体发生形变时，光栅的周期也会发生变化。
通过测量光栅的周期变化，可以计算物体的形变量。
使用光栅式引伸计时，首先需要将光栅粘贴在待测物体上，与电阻应变式引伸计类似。
然后，使用光栅读取设备，例如光栅读数设备或干涉仪，测量光栅的周期变化。
通过采集和分析光栅的数据，可以得到物体的形变情况。
3. 光纤式引伸计：光纤式引伸计是一种利用光纤传感技术来测量物体形变的引伸计。
它通过光纤中的光信号传播特性的变化来测量应力、应变等参数。
使用光纤式引伸计时，首先需要将光纤安装在待测物体上。
光纤通常需要经过精细调整，以确保其与物体的完全接触。
然后，使用光学设备，如光源和光谱仪，来测量光纤中的光信号的特性变化。
通过分析光纤中的光信号数据，可以得到物体的形变情况。
除了了解不同类型的引伸计，还需要注意以下几个方面来确保引伸计的准确性和可靠性：1. 粘贴质量：引伸计必须正确、牢固地粘贴在待测物体上。
拉伸试验机的引伸计的原理拉伸试验机是一种广泛应用于材料力学性能测试的仪器，也被称为材料力学试验仪或材料试验机。
它主要用于测试材料在受力作用下的拉伸性能，从而评估材料的力学特性。
拉伸试验机中的引伸计是其中一个重要的组成部分，它是用于测量试样在受拉伸力作用下的变形量。
引伸计通过测量试样的长度变化来评估材料的力学性能，包括屈服强度、均匀延伸强度、断裂强度等。
引伸计的原理是基于材料的弹性特性。
当试样受到拉伸力作用时，它会发生形变，即长度发生变化。
引伸计的作用就是通过测量试样的变形，来确定试样所受力与变形的关系，从而得到材料的力学性能参数。
引伸计通常使用的基本原理有两种，即光学原理和电阻应变计原理。
光学原理是使用光学传感器来测量试样长度的变化。
引伸计通常由一个标尺或尺码线构成，标尺上有一系列的细小刻度，刻度之间的距离为已知值。
当试样受到拉力作用时，试样会发生延伸或收缩，标尺上对应的刻度也会发生变化。
光学传感器可以通过测量标尺上刻度的变化，得到试样长度的变化。
进而，可以计算出应力和应变的值。
电阻应变计原理是利用材料的电阻率随形变而产生变化的特性。
通常，引伸计上会安装一个电阻应变计。
电阻应变计是一种敏感于外力作用的应变测量器，它的电阻值会随着外力的变化而变化。
当试样受到拉伸力作用时，试样会发生变形，引伸计上的电阻应变计也会发生变化。
通过测量电阻应变计的电阻值的变化，可以确定试样的应变量。
相比而言，电阻应变计原理更为常用，因为它具有较高的灵敏度和精确性。
此外，电阻应变计还可以直接输出电阻值的变化，从而方便进行数值计算和数据处理。
总的来说，引伸计利用试样的长度变化来测量材料的力学性能参数，使用的原理主要有光学原理和电阻应变计原理。
其中，电阻应变计原理更为常用，因为它具有较高的灵敏度和精确性。
通过引伸计的测量，可以得到材料的应力-应变曲线，进而评估材料的力学特性，为材料工程设计和研发提供重要的数据支持。
引伸计原理引伸计是一种用来测量物体受力变形的仪器，其原理是利用弹性体在受力作用下产生形变的特性来测量物体的受力情况。
在工程领域中，引伸计被广泛应用于材料力学性能测试、结构设计以及负荷监测等方面。
本文将介绍引伸计的原理及其在工程实践中的应用。
首先，引伸计的工作原理是基于胡克定律的。
胡克定律指出，当弹性体受到外力作用时，其形变与受力成正比。
引伸计利用这一原理，通过测量弹性体受力后的形变量来间接测量外力的大小。
一般来说，引伸计由弹性体和测量装置两部分组成。
当外力作用于弹性体时，弹性体发生形变，测量装置则可以记录下这一形变量，从而得知外力的大小。
其次，引伸计在材料力学性能测试中的应用十分广泛。
材料的力学性能包括弹性模量、屈服强度、断裂强度等指标，而这些指标的测试都离不开引伸计。
通过在材料上安装引伸计，可以实时监测材料在受力下的变形情况，从而得到材料的力学性能参数。
这些参数对于材料的选用、设计以及工程施工具有重要的指导意义。
此外，引伸计在结构设计中也发挥着重要的作用。
在工程实践中，结构的受力分析是至关重要的，而引伸计可以提供结构在受力状态下的实时变形数据，为结构设计和优化提供了重要的参考依据。
通过引伸计的监测，工程师可以及时了解结构的受力情况，从而对结构进行合理的设计和调整。
总的来说，引伸计作为一种测量物体受力变形的仪器，在工程领域中发挥着重要的作用。
其原理基于胡克定律，通过测量弹性体的形变量来间接测量外力的大小。
在材料力学性能测试和结构设计中，引伸计都扮演着不可或缺的角色，为工程实践提供了重要的技术手段和数据支持。
希望本文能够对引伸计的原理及其应用有所帮助，也希望工程领域的同行们能够进一步深入研究引伸计的原理和应用，为工程实践的发展做出更大的贡献。
引伸计的最新、最全面介绍（分类、原理）引伸计（extensometer) 是测量构件及其他物体两点之间线变形的一种仪器，通常由传感器、放大器和记录器三部分组成。
传感器直接和被测构件接触。
构件上被测的两点之间的距离kg2kg2为标距,标距的变化kg1kg2(伸长或缩短)为线变形。
构件变形，传感器随着变形，并把这种变形转换为机械、光、电、声等信息，放大器将传感器输出的微小信号放大。
记录器（或读数器）将放大后的信号直接显示或自动记录下来。
引伸计通常可以配合试验机一起使用。
********************************************************************引伸计的种类有很多，大致可以分为接触式引伸计和非接触式引伸计。
引伸计按应变可以分为：电阻应变片式引伸计，电容式引伸计，电感式引伸计，等。
引伸计按测量方式分为：轴向引伸计，径向引伸计，断裂力学引伸计，等。
还有其他的专用引伸计，比如：钢绞线引伸计，高温引伸计，扭转引伸计，等。
********************************************************************引伸计的一般技术参数包括：标距——两刀口初始间距量程——最大伸长量***************************************************************************引伸计的结构及工作原理：应变片、变形传递杆、弹性元件、限位标距杆、刀刃和夹紧弹簧等。
测量变形时, 将引伸计装卡于试件上, 刀刃与试件接触而感受两刀刃间距内的伸长,通过变形杆使弹性元件产生应变, 应变片将其转换为电阻变化量, 再用适当的测量放大电路转换为电压信号。
材料试验机金属引伸计的使用方法发布时间：2012-12-12材料试验机金属引伸计的使用方法一、电子万能材料试验机使用的引伸计结构及工作原理：应变片、变形传递杆、弹性元件、限位标距杆、刀刃和夹紧弹簧等。
测量变形时,将引伸计装卡于试件上,刀刃与试件接触而感受两刀刃间距内的伸长,通过变形杆使弹性元件产生应变,应变片将其转换为电阻变化量,再用适当的测量放大电路转换为电压信号。
二、电子万能材料试验机使用的引伸计使用方法1、首先将标距卡插入到限位杆和变形传递杆之间;2、用两个手指夹住引伸计上下端部，将上下刀口中点接触试件(试件测量部位)，用弹簧卡或皮筋分别将引伸计的上下刀口固定在试件上;3、取下标距卡;(切记：实验前必须检查，以免造成引伸计损坏)4、在试验机控制软件〖实验条件选择〗界面，选择变形测量方式：引伸计;5、引伸计信号显示调零;6、根据测量变形的大小选择放大器衰减档。
引伸计是感受试件变形的传感器传感器，应变片式的引伸计由于原理简单、安装方便，目前是广泛使用的一种类型。
引伸计按测量对象，可分为轴向引伸计、横向（径向）引伸计、夹式引伸计。
径向引伸计：用于检测标准试件径向收缩变形，它与轴向引伸计配合用来测定泊松比μ，它将径向变形(或横向某一方向的变形)变换成电量，再通过二次仪表测量、记录或控制另一设备。
夹式引伸计：用于检测裂纹张开位移。
夹式引伸计是断裂力学实验中最常用的仪器之一，它较多用在测定材料断裂韧性实验中。
精度高，安装方便、操作简单。
试件断裂时引伸计能自动脱离试件，适合静、动变形测量。
三、电子万能材料试验机使用的引伸计规格：标距——两刀口初始间距量程——最大伸长量如果需要做σ0.2，就需要引伸计。
一般结构钢机械性能试验不用引伸计。
引伸计一般用于屈服强度台阶不明显的材料。
不要引伸计的拉伸曲线，是把标距以外的变形等干扰都包含进曲线了。
试验的可靠性或称准确性值得商榷。
用引伸计才是最准确的。
引申计的量程小，一般用在屈服和屈服之前使用，如在屈服后继续使用，会损坏引申计。
视频引伸计的技术原理与工作流程介绍视频引伸计是一种重要的科研工具，它在材料科研领域发挥着关键作用。
视频引伸计通过精确测量材料在不同载荷下的形变，为材料科研提供了丰富的数据支持。
非接触式视频引伸计是在光电测量技术、图像处理技术和数码相机技术不断发展完善的基础上产生的，利用亚像素的算法实现基于计算机视觉的材料，其测量范围由镜头焦距决定。
新拓三维XTDIC-VG视频引伸计用于材料拉伸测试视频引伸计工作原理视频引伸计其原理是对试样上的标记点或线或文理特征进行光学跟踪，通过标记点或线或纹理特征的位移变化来确定试样的变形量。
实验后两标记间的距离与实验前两标记间的距离差就是试样的变形量。
为实现试样变形量测量准确，必须保证试样和标记的光强度反差大。
视频引伸计软硬件组成视频引伸计系统一般5部分组成，分别是光源、测试样品、作用在试样上的力、图像采集系统、分析系统。
其中图像采集系统用来获得每一个感兴趣的加载点的图像。
视频引伸计分析软件用于将变形信息编码成应变数据。
视频引伸计工作流程在试样表面制作两个相关标记，标记间的距离代表初始测量长度---标距；用外部光源照亮测试样品；当样品受力拉或压时，标记间的长度会随之发生变化，视频引伸计CCD摄像系统将标记的变化成像到CCD上，采集卡将光学信号变成电信号，并以视频信号的方式记录下这个变化；视频信号在图像处理系统内被快速处理，并转变成延伸或压缩测量值并存储下来；由于试样尺寸变化与图像变化成线性关系，视频引伸计对比图像中标记位置受力前后的变化就可以计算出试样前后的变形大小。
视频引伸计应用场景新拓三维XTDIC-VG视频引伸计灵活性好，精度高，重复性好。
可直接安装于载荷框架，适用于橡胶、塑料、复合材料等力学性能测试。
一般而言，视频引伸计为了保证精度都会定义视场范围。
XTDIC-VG视频引伸计可以搭配不同规格、不同幅面的镜头，可根据测试需求选择合适的镜头和幅面，实现对应的标距长度以及应变测量范围的测量工作。
一、全自动引伸计简介：拉力机全自动引伸计主要是配合材料试验机/万能试验机/拉伸试验机/馥勒试验机等用于对材料拉伸试验过程的试样纵向变形及横向变形进行自动跟踪测量的装置。
可以配合FL高低温环境试验箱测试高低温环境下的应力应变,可以实现自动夹持、自动跟踪、自动测量、自动计算等功能。
全自动引伸计极大地提高了常温或高低温拉伸试验的测试效率，广受用户的青睐。
二、技术参数：引伸计规格型号：根据测试要求不同,选择不同的引伸计规格；试验精度等级：EN ISO 9513 -0.5级；变形测试精度：0.5 %；分辨率：1.0μm；标距长度：≥10mm；标距误差：0.5 %；移动行程：200mm、500mm；环境温度：0 - 50 °C；试验温度：常温温度、-70~350度、-40~150度、其他温度可定制；配合试验机：FL4000GD高低温万能拉伸试验机、FL5000GD高温拉伸力学试验机等；配合试验夹具：高温拉伸试验夹具、高低温拉伸试验夹具；配合试验附件：可配合高温试验箱、高低温试验箱、高低温横向全自动引伸计等；适用的试样类型：圆试样、平板试样、矩形试样、塑料材料、金属材料、铝合金材料等等；测控系统：配合专业的FL试验机测控系统及测试软件可以实现自动夹持、自动跟踪、自动测量，大大提高了试验效率，能有效精准地测试材料的延伸率、弹性模量等力学试验参数，配合全自动横向引伸计可以测试泊松比、r值、n值等参数。
三、全自动引伸计主要特征：3.1拉力机全自动引伸计纵向测量部分能够自动调节标距，自动夹紧或松开试样，实现对试样长度方向变形的测量。
3.2增加全自动引伸计横向测量部分能够自动对试样进行宽度方向的夹持和松开，实现对试样宽度变形的测量。
3.3根据测量值可以求取试样的弹性模量、断后伸长率、以及金属薄板和薄带塑性应变比（r值）、拉伸应变硬化指数（n值）等参数。
3.4全自动引伸计采用光学增量式测量系统记录试样延长，测量臂上安装的测量头通过零作用力直线导轨系统精确地平行移动，使用这种测量原理，可以避免测量传感器以固定点旋转角度变化产生的误差，以及刀口在试样上倾斜造成的误差。
引伸计工作原理
引伸计是一种测量物体长度或位移的仪器。
它利用由金属制成的细长杆或丝的伸缩性质来进行测量。
引伸计的工作原理基于固体在受到外力作用时会发生形变的特性。
当引伸计安装在被测物体上时，任何应力或力的作用都会导致物体发生形变，即引伸计的杆或丝发生伸长或缩短。
这种形变引起引伸计内部的金属片（称为应变片）的改变，应变片上存在由应变引起的电阻值的微小变化。
这个变化会通过引伸计的导线传递到一个电路中，最终被测量和处理。
通常情况下，引伸计的应变片是利用导线片上的电阻值随着形变而发生微小变化这一特性来实现测量的。
当物体受到应变时，应变片上的电阻值会改变。
这个变化可以通过电桥电路来检测和测量。
电桥电路是由四个电阻组成的测量电路。
引伸计的应变片连接到一个电阻元件，使得电桥电路在未受力时保持平衡状态。
当物体受到应力或力时，引起的形变会导致应变片的电阻值发生变化，破坏电桥电路的平衡。
通过测量电桥电路中的电流或电压变化，就可以确定引伸计的形变量。
总之，引伸计通过利用金属的伸缩性质以及应变引起电阻值变化的特性，实现对物体长度或位移的测量。
这种原理在许多领域中被广泛应用，例如材料力学测试、结构工程、机械工程等。
引伸计标定引伸计是一种常用的测量设备，用于测量物体的位移、变形和挠度等物理量。
在使用引伸计进行测量之前，我们需要进行标定。
引伸计的标定是指确定其输出电阻与物理量之间的关系，并将其转化为准确的测量结果。
本文将从引伸计的原理、标定方法和标定步骤等方面进行详细介绍。
引伸计的原理是通过材料的应变现象来实现测量。
引伸计的核心部件是一根由导电材料制成的细线，被粘贴或固定在待测物体上。
当物体发生位移、变形或挠度等变化时，引伸计的细线也会相应地发生伸缩变化，从而导致细线的电阻值发生变化。
通过测量引伸计的电阻值，可以推导出待测物体的位移、变形和挠度等物理量。
引伸计的标定方法有多种，常用的标定方法包括横向比较法和拉力横向法。
横向比较法是将待测引伸计与一个已知精度的标准引伸计进行对比，通过比较两者的输出电阻差异来确定待测引伸计的准确输出电阻。
拉力横向法是通过在待测引伸计上施加已知大小的拉力，记录引伸计的电阻值，并根据拉力大小和引伸计的电阻值计算出待测引伸计的准确输出电阻。
在进行引伸计的标定之前，首先需要准备好标准引伸计和标定设备。
标准引伸计通常具有较高的精度和可靠性，可以用于与待测引伸计进行对比。
标定设备可以是一个专门的仪器，具有电流源和电压源等功能，用于施加拉力和测量引伸计的电阻值。
引伸计的标定步骤包括以下几个方面：首先，保证标定环境的稳定和准确，避免外界因素对标定结果的影响。
其次，精确测量待测引伸计的初始电阻值，并记录下来。
然后，使用标定设备施加拉力，产生不同的应变，记录引伸计在不同拉力下的电阻值。
最后，根据拉力大小和引伸计的电阻值，计算出引伸计的准确输出电阻，并与初始电阻值进行对比，得出物理量与电阻值的关系。
引伸计的标定对于正确使用和准确测量是非常重要的。
通过标定，可以确定引伸计的准确输出电阻，从而获得准确的测量结果。
此外，定期进行引伸计的标定也可以有效监测引伸计的工作状态和精度，及时发现并处理可能存在的问题。
引伸计的最新、最全面介绍（分类、原理）
引伸计（extensometer) 是测量构件及其他物体两点之间线变形的
一种仪器，通常由传感器、放大器和记录器三部分组成。
传感器直接和
被测构件接触。
构件上被测的两点之间的距离kg2kg2为标距,标距的变化
kg1kg2(伸长或缩短)为线变形。
构件变形，传感器随着变形，并把这种
变形转换为机械、光、电、声等信息，放大器将传感器输出的微小信号
放大。
记录器（或读数器）将放大后的信号直接显示或自动记录下来。
引伸计通常可以配合试验机一起使用。
********************************************************************
引伸计的种类有很多，大致可以分为接触式引伸计和非接触式引伸计。
引伸计按应变可以分为：电阻应变片式引伸计，电容式引伸计，电感式引伸计，等。
引伸计按测量方式分为：轴向引伸计，径向引伸计，断裂力学引伸计，等。
还有其他的专用引伸计，比如：钢绞线引伸计，高温引伸计，扭转引伸计，等。
********************************************************************
引伸计的一般技术参数包括：
标距——两刀口初始间距
量程——最大伸长量
***************************************************************************
引伸计的结构及工作原理：
应变片、变形传递杆、弹性元件、限位标距杆、刀刃和夹紧弹簧等。
测量变形时, 将引伸计装卡于试件上, 刀刃与试件接触而感受两刀刃间距内的伸长,通过变形杆使弹性元件产生应变, 应变片将其转换为电阻变化量, 再用适当的测量放大电路转换为电压信号。
