高精度视频引伸计

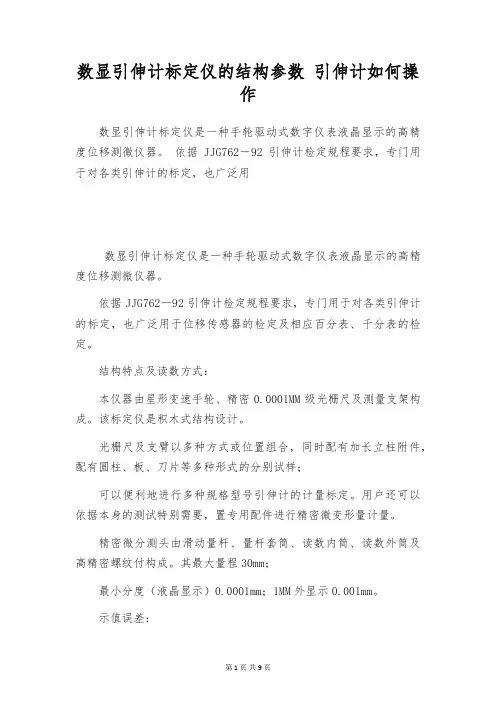

数显引伸计标定仪的结构参数引伸计如何操作数显引伸计标定仪是一种手轮驱动式数字仪表液晶显示的高精度位移测微仪器。

依据JJG762－92引伸计检定规程要求，专门用于对各类引伸计的标定，也广泛用数显引伸计标定仪是一种手轮驱动式数字仪表液晶显示的高精度位移测微仪器。

依据JJG762－92引伸计检定规程要求，专门用于对各类引伸计的标定，也广泛用于位移传感器的检定及相应百分表、千分表的检定。

结构特点及读数方式：本仪器由星形变速手轮、精密0.0001MM级光栅尺及测量支架构成。

该标定仪是积木式结构设计。

光栅尺及支臂以多种方式或位置组合，同时配有加长立柱附件，配有圆柱、板、刀片等多种形式的分别试样；可以便利地进行多种规格型号引伸计的计量标定。

用户还可以依据本身的测试特别需要，置专用配件进行精密微变形量计量。

精密微分测头由滑动量杆、量杆套筒、读数内筒、读数外筒及高精密螺纹付构成。

其最大量程30mm；最小分度（液晶显示）0.0001mm；1MM外显示0.001mm。

示值误差：量程0.5㎜以内≤0.1μm 确定误差量程0.5㎜以上≤0.10% 逐点相对误差参照标准：JJF1096—2023 引伸计标定器校准规范ISO9513:1999 金属材料单轴试验用引伸计标定JJG762—1992 引伸计检定规程可进行0.5级引伸计的标定使用说明：请依据JJG762－92引伸计检定规程要求，进行引伸计的检定：1、依据被检引伸计的规格型号及测试的试样规格，选择与测试试样基本一致的分别试样。

2、调整两测量支臂的位置，获得适合的检定空间；调整两测量支臂上偏心卡簧位置以使两分别试样保证同轴；调整测微头与下底座的距离，以保证测微头的有效行程。

一切调整好后注意旋紧各个所需固紧部位，在检定过程中除允许运动位移的部特别，都不允许有任何滑动或松动。

3、引伸计检定范围及检测点的选择与测试：（1）检定范围应依据引伸计需要测试材料的技术参数决议。

例如，使用50㎜标距引伸计测试钢材试样的σP0.2技术数据，那么请您选择1㎜的检定量程。

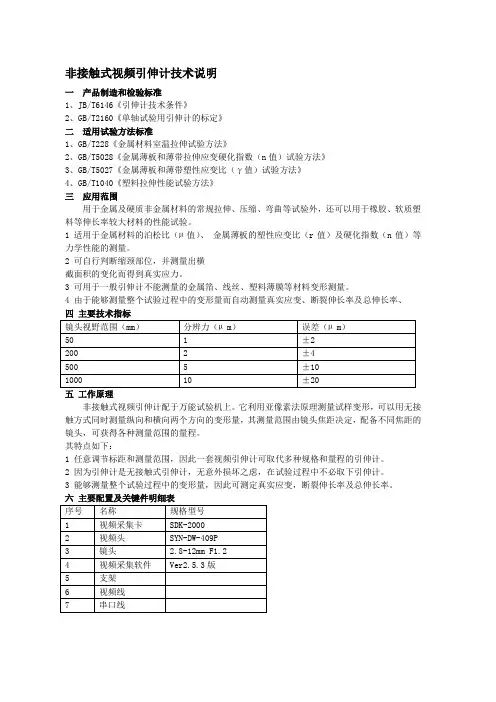

非接触式视频引伸计技术说明
一产品制造和检验标准
1、JB/T6146《引伸计技术条件》
2、GB/T2160《单轴试验用引伸计的标定》
二适用试验方法标准
1、GB/T228《金属材料室温拉伸试验方法》
2、GB/T5028《金属薄板和薄带拉伸应变硬化指数（n值）试验方法》
3、GB/T5027《金属薄板和薄带塑性应变比（γ值）试验方法》
4、GB/T1040《塑料拉伸性能试验方法》
三应用范围
用于金属及硬质非金属材料的常规拉伸、压缩、弯曲等试验外，还可以用于橡胶、软质塑料等伸长率较大材料的性能试验。

1 适用于金属材料的泊松比（µ值）、金属薄板的塑性应变比（r值）及硬化指数（n值）等力学性能的测量。

2 可自行判断缩颈部位，并测量出横
截面积的变化而得到真实应力。

3 可用于一般引伸计不能测量的金属箔、线丝、塑料薄膜等材料变形测量。

4 由于能够测量整个试验过程中的变形量而自动测量真实应变、断裂伸长率及总伸长率、
五工作原理
非接触式视频引伸计配于万能试验机上。

它利用亚像素法原理测量试样变形，可以用无接触方式同时测量纵向和横向两个方向的变形量，其测量范围由镜头焦距决定，配备不同焦距的镜头，可获得各种测量范围的量程。

其特点如下：
1 任意调节标距和测量范围，因此一套视频引伸计可取代多种规格和量程的引伸计。

2 因为引伸计是无接触式引伸计，无意外损坏之虑，在试验过程中不必取下引伸计。

3 能够测量整个试验过程中的变形量，因此可测定真实应变，断裂伸长率及总伸长率。

LV E-2M
LVE视频引伸计
非接触式测量
实时应变测量
实时曲线显示
弹性模量计算
泊松比计算
位移测量
联恒光科（苏州）智能技术有限公司
视频引伸计有完善的应变、位移测量功能，支持实时计算显示，支持横双向应变同步测量，支持泊松比、弹性模量的
纵
计算，同时可输出标准报告，可与实验设备进行数据实时通讯。

产品主要功能列表如下：
应用场景
LVE视频引伸计广泛应用于材料力学、结构力学等学科研究，适用于金属材料、复合材料等多种材料测试。

在传统接触式引伸计使用受限的场景，如非常规材质测量、恶劣环境测试等方面有着非常良好的应用前景。

0.005% 0.002% 依据相机及视场等0.005%-1000% 0.002%-2000% 0.002%-2000% 0.01mm 0.005mm 0.005mm。

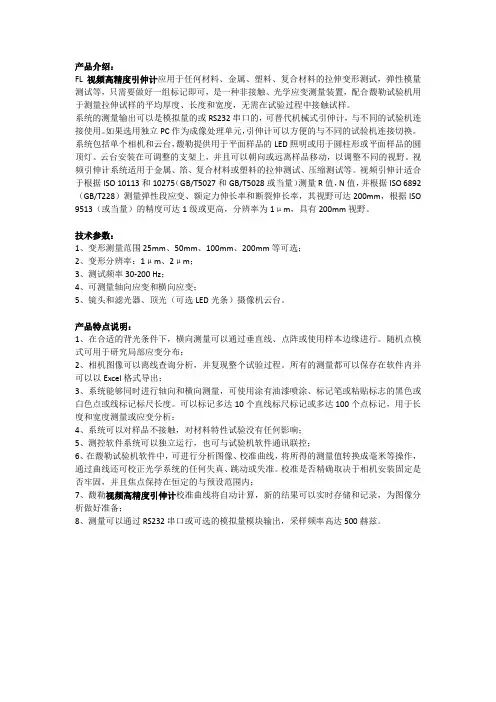

产品介绍：FL视频高精度引伸计应用于任何材料、金属、塑料、复合材料的拉伸变形测试，弹性模量测试等，只需要做好一组标记即可，是一种非接触、光学应变测量装置，配合馥勒试验机用于测量拉伸试样的平均厚度、长度和宽度，无需在试验过程中接触试样。

系统的测量输出可以是模拟量的或RS232串口的，可替代机械式引伸计，与不同的试验机连接使用。

如果选用独立PC作为成像处理单元，引伸计可以方便的与不同的试验机连接切换。

系统包括单个相机和云台，馥勒提供用于平面样品的LED照明或用于圆柱形或平面样品的圆顶灯。

云台安装在可调整的支架上，并且可以朝向或远离样品移动，以调整不同的视野。

视频引伸计系统适用于金属、箔、复合材料或塑料的拉伸测试、压缩测试等。

视频引伸计适合于根据ISO 10113和10275（GB/T5027和GB/T5028或当量）测量R值，N值，并根据ISO 6892（GB/T228）测量弹性段应变、额定力伸长率和断裂伸长率，其视野可达200mm，根据ISO 9513（或当量）的精度可达1级或更高，分辨率为1μm，具有200mm视野。

技术参数：1、变形测量范围25mm、50mm、100mm、200mm等可选；2、变形分辨率：1μm、2μm；3、测试频率30-200 Hz；4、可测量轴向应变和横向应变；5、镜头和滤光器、顶光（可选LED光条）摄像机云台。

产品特点说明：1、在合适的背光条件下，横向测量可以通过垂直线、点阵或使用样本边缘进行。

随机点模式可用于研究局部应变分布；2、相机图像可以离线查询分析，并复现整个试验过程。

所有的测量都可以保存在软件内并可以以Excel格式导出；3、系统能够同时进行轴向和横向测量，可使用涂有油漆喷涂、标记笔或粘贴标志的黑色或白色点或线标记标尺长度。

可以标记多达10个直线标尺标记或多达100个点标记，用于长度和宽度测量或应变分析；4、系统可以对样品不接触，对材料特性试验没有任何影响；5、测控软件系统可以独立运行，也可与试验机软件通讯联控；6、在馥勒试验机软件中，可进行分析图像、校准曲线，将所得的测量值转换成毫米等操作，通过曲线还可校正光学系统的任何失真、跳动或失准。

产品简介：德国进口RTSS高清视频引伸计应用于材料试验的应变测量如拉伸试验机，在拉伸试验中，高分辨率摄像头可对有标线的拉伸试样进行图象记录，可通过高性能实时图象分析功能测量两个标线之间的距离，实现轴向与径向应变测量.弹性模量的测量，泊松比的测量等。

视频引伸计特点：可用于一般引伸计不能测量的金属箔、塑料薄膜等材料变形测量。

德国进口RTSS高清视频引伸计由于能够测量整个试验过程中的变形量而自动测量真实应变、断裂伸长率及总伸长率。

可任意设定原始标距，标距误差对应变量不产生任何影响。

自动识别被测物的位置。

按文件形式存储图像，并可随时调出及打印。

无需接触试样无需与力学传感器进行连接、固定、高精度、对试样无影响，无破坏可实现试样破断的测量（没有传感器的限制）；应用广泛，可应用于不同领域的所有材料、可用于软质和硬质材料的试验、可用于金属材料非金属材料的拉伸试验、压缩试验等；变形测量范围大，试样尺寸范围：几毫米到几米、应变测量从20µm/m至1000%适用于小型及大型拉力试验机，一个系统可用于同一个试验室中的多个试验机及多个任务；馥勒视频引伸计可实时图像拍像，试样标记简单便捷，可应用于微小试样，并可将图像放大至可视范围、可对文件和质量控制进行记录、高精度，可实现纵向和横向的同步测量可快速进行系统设置、可对试样进行精确校准馥勒视频引伸计拥有先进的用户界面，用户界面简单直观，只需短时间的培训即可掌握，建立模板可对不同试验进行快速设置。

主要技术参数：分辨率：0.002%strain；采样频率50HZ应变测量范围：20-100mm可选纵向应变、横向应变的测量带有实时分析功能的视频引伸计测控软件可选的测试设置应用和模板应用CCD高分辨率高精度摄像数据多种传输方式，与馥勒拉伸试验机万能试验机连接可调整及直观的用户界面，用于不同试验设置及用途的模板，多线程分析内核支持多内核处理器以降低处理器工作负荷，软件可被用于拉伸试验机的控制电脑上。

第一步：双击左面图标“MercuryRT-v2.6 x64”，单击菜单栏“project”，选择“load”，在弹出的对话框中选择“project_v2.6”打开。

此为启动已经设置好的试验工程。

第二步：在“MercuryRT x64 2.6”对话框，如图2-1。

单击红色椭圆内的start按钮启动输出功能。

图（2-1）图（2-2）第三步：单击“Mono camera 0 ”对话框“Run camera”启动摄像机，如图（3-1）。

启动后界面如图3-2第四步：校准系数1，放置好视频引伸计后，保持其不动。

2，将80X80的校准样板水平垂直的放置在试验机上如图4-1.图（4-1）拖动图上的蓝色坐标系（如果蓝色坐标系被锁定，将鼠标拖至蓝色坐标系圆点位置的十字形上，单击右键在弹出的对话框中，单击“lock position”，解锁坐标系。

）将坐标原点拖至校准板左下脚（如图4-1），通过X轴调节水平和垂直，X轴上的十字形标记，放置在右下脚白色点的中心。

然后右键圆点十字形标记，在Distance内输入80，回车键确定，在右键，依次单击“set square”，“lock position”.校准完成。

第五步：放置试样，做试验。

在试样上将标距标识出来，如果需要横纵坐标两个标距，就需要将两个标距都标识出来，因为只有有了标识，视频引伸计才会跟踪定位，当标识被破坏，引伸计将无法跟踪。

如图5-1图（5-1）单击图（5-1）上椭圆内的“L ine probe”，在视频区域内任意位置单击会出现A1标距线，一般直接将标记线放置在标记的位置，标记点应是一条水平的直线，将十字形标记放置在标距线中间。

在标距线任意十字形上右键在“Length”栏输入标距。

第六步：在“Mercury RT x64 2.6”对话框中单击“Run”如图（6-1）运行视频引伸计，开始采集数据。

专利名称：一种横向视频引伸计专利类型：实用新型专利
发明人：宋友明,黄星,王敏,卢军申请号：CN201822127302.1申请日：20181218
公开号：CN209085554U
公开日：
20190709
专利内容由知识产权出版社提供
摘要：一种横向视频引伸计，包括纵向引伸计主体、相机和光幕，所述纵向引伸计主体上设有垂直夹持试样的夹持手指，所述相机位于试样的一侧并通过相机支架固定在纵向引伸计主体上，且相机的镜头正对着夹持手指上的试样，所述光幕按预设距离设置在试样的另一侧并与相机的镜头相对，以使得试样在拉伸过程中通过相机拍摄试样在光幕上投影，从而测量出试样宽度方向的变化。

本实用新型的横向视频引伸计为非接触式，其结构简单，试验方便，解决了械接触式引伸计在拉伸过程中卡爪与试样之前有摩擦，会出现跟随不好，导致宽度测量不准确的问题，以及卡爪夹持力对板材试样的A(断后伸长率)造成的影响。

申请人：深圳万测试验设备有限公司
地址：518132 广东省深圳市光明新区公明塘尾水库路9号C区
国籍：CN
代理机构：深圳市深联知识产权代理事务所(普通合伙)
代理人：赵文曲
更多信息请下载全文后查看。

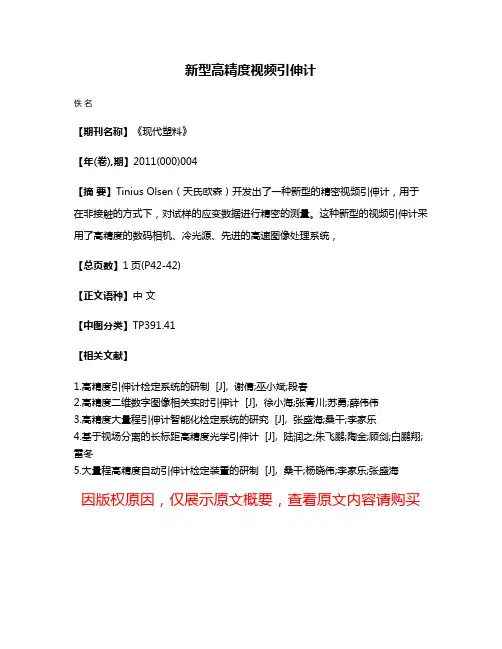

新型高精度视频引伸计
佚名
【期刊名称】《现代塑料》
【年(卷),期】2011(000)004
【摘要】Tinius Olsen（天氏欧森）开发出了一种新型的精密视频引伸计，用于在非接触的方式下，对试样的应变数据进行精密的测量。

这种新型的视频引伸计采用了高精度的数码相机、冷光源、先进的高速图像处理系统，
【总页数】1页(P42-42)
【正文语种】中文
【中图分类】TP391.41
【相关文献】
1.高精度引伸计检定系统的研制 [J], 谢倩;巫小斌;段春
2.高精度二维数字图像相关实时引伸计 [J], 徐小海;张青川;苏勇;薛伟伟
3.高精度大量程引伸计智能化检定系统的研究 [J], 张盛海;桑干;李家乐
4.基于视场分离的长标距高精度光学引伸计 [J], 陆润之;朱飞鹏;陶金;顾剑;白鹏翔;雷冬
5.大量程高精度自动引伸计检定装置的研制 [J], 桑干;杨晓伟;李家乐;张盛海
因版权原因，仅展示原文概要，查看原文内容请购买。

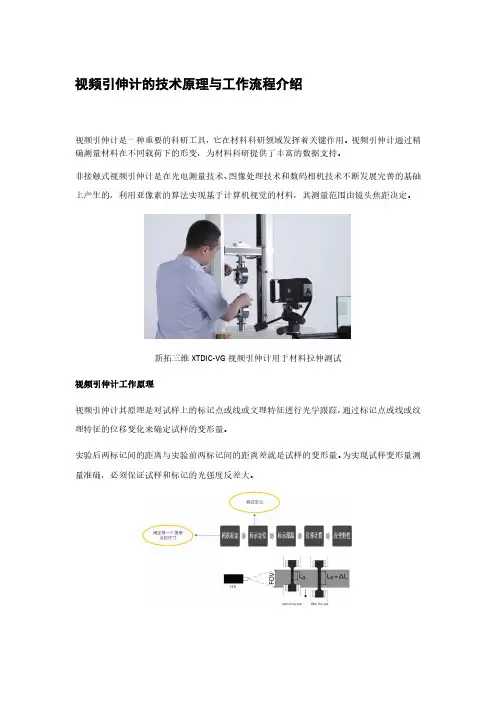

视频引伸计的技术原理与工作流程介绍视频引伸计是一种重要的科研工具，它在材料科研领域发挥着关键作用。

视频引伸计通过精确测量材料在不同载荷下的形变，为材料科研提供了丰富的数据支持。

非接触式视频引伸计是在光电测量技术、图像处理技术和数码相机技术不断发展完善的基础上产生的，利用亚像素的算法实现基于计算机视觉的材料，其测量范围由镜头焦距决定。

新拓三维XTDIC-VG视频引伸计用于材料拉伸测试视频引伸计工作原理视频引伸计其原理是对试样上的标记点或线或文理特征进行光学跟踪，通过标记点或线或纹理特征的位移变化来确定试样的变形量。

实验后两标记间的距离与实验前两标记间的距离差就是试样的变形量。

为实现试样变形量测量准确，必须保证试样和标记的光强度反差大。

视频引伸计软硬件组成视频引伸计系统一般5部分组成，分别是光源、测试样品、作用在试样上的力、图像采集系统、分析系统。

其中图像采集系统用来获得每一个感兴趣的加载点的图像。

视频引伸计分析软件用于将变形信息编码成应变数据。

视频引伸计工作流程在试样表面制作两个相关标记，标记间的距离代表初始测量长度---标距；用外部光源照亮测试样品；当样品受力拉或压时，标记间的长度会随之发生变化，视频引伸计CCD摄像系统将标记的变化成像到CCD上，采集卡将光学信号变成电信号，并以视频信号的方式记录下这个变化；视频信号在图像处理系统内被快速处理，并转变成延伸或压缩测量值并存储下来；由于试样尺寸变化与图像变化成线性关系，视频引伸计对比图像中标记位置受力前后的变化就可以计算出试样前后的变形大小。

视频引伸计应用场景新拓三维XTDIC-VG视频引伸计灵活性好，精度高，重复性好。

可直接安装于载荷框架，适用于橡胶、塑料、复合材料等力学性能测试。

一般而言，视频引伸计为了保证精度都会定义视场范围。

XTDIC-VG视频引伸计可以搭配不同规格、不同幅面的镜头，可根据测试需求选择合适的镜头和幅面，实现对应的标距长度以及应变测量范围的测量工作。

随着现代科学技术的发展,工程材料的种类和应用范围都大大增加了,采用传统的接触式引伸计测量试样变形在下列情况受到局限,①织物、塑料薄膜等柔性材料②微小试件③高温高压环境④材料的大变形测量⑤高强度的测试⑥生物材料肌腱韧带容易脱落的样品，因此,寻求一种新的非接触式测应变的方法就十分必要。

米力光国际视频引伸计是基于现代数字图像技术发展起来的非接触式位移传感器,它既能够满足以上六种场合的变形测试,也可应用于普通的固体材料的变形测试。

它与传统的刀口式引伸计相比还具有自动判断颈缩位置、任意设定标距和测量范围以及不磨损试件等诸多优点。

所研发的视频引伸计的测试原理是利用现代数字图像处理技术,根据标记自身不变形的特点,来测试材料的应力-应变曲线、弹性模量等力学指标,精度可以达到μm的量级。

基本内容如下: ①首先使用CCD获得试件变形前的原始图像,在标记上选定相关子区,之后利用最大互相关算法在实时图中匹配整象素点,最后使用线性插值、模板移动算法确定亚象素级匹配点,通过筛选算法去除坏点,即可根据所得到的匹配点计算应变②利用本文提出的实时判断颈缩位置的算法,再结合亚象素检测技术可确定颈缩尺寸③通过力传感器获得力信号转为应力,就可绘制应力-应变曲线,在后处理阶段利用最小二乘法可求得材料的弹性模量本文尤其解决了实时采集、亚象素匹配及检测等关键技术,并在提出核心算法的同时,还利用C++builder5.0编制了一套设计完善的应用软件非接触视频视频延伸率计Micforce 米力光国际CO.LTD变形测量仪光学延伸计的特点1. 做两点或更多点标记的视频延伸率计变形测量仪2. 可以用于平面XY方向的延伸率视频延伸率计变形测量仪3. 可以用于双轴XYZ方向视频延伸率计变形测量仪4. 可以用于剪切测试的视频延伸率计变形测量仪5. 可以用于扭转测试的视频延伸率计变形测量仪6. 可以用于拉曼研究的视频延伸率计变形测量仪7. 可以用于真应变研究的视频延伸率计变形测量仪8. 以用于高速拉伸的视频延伸率计变形测量仪9. 可以用于裂纹扩展的视频延伸率计变形测量仪。

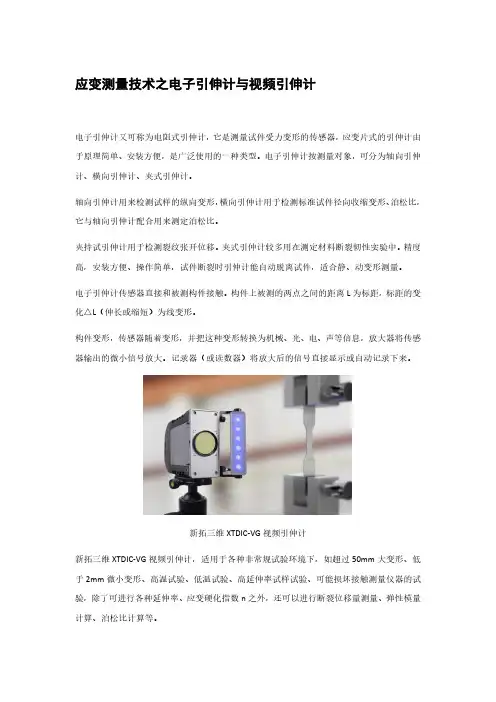

应变测量技术之电子引伸计与视频引伸计电子引伸计又可称为电阻式引伸计，它是测量试件受力变形的传感器，应变片式的引伸计由于原理简单、安装方便，是广泛使用的一种类型。

电子引伸计按测量对象，可分为轴向引伸计、横向引伸计、夹式引伸计。

轴向引伸计用来检测试样的纵向变形，横向引伸计用于检测标准试件径向收缩变形、泊松比，它与轴向引伸计配合用来测定泊松比。

夹持试引伸计用于检测裂纹张开位移。

夹式引伸计较多用在测定材料断裂韧性实验中。

精度高，安装方便、操作简单，试件断裂时引伸计能自动脱离试件，适合静、动变形测量。

电子引伸计传感器直接和被测构件接触。

构件上被测的两点之间的距离L为标距，标距的变化△L（伸长或缩短）为线变形。

构件变形，传感器随着变形，并把这种变形转换为机械、光、电、声等信息，放大器将传感器输出的微小信号放大。

记录器（或读数器）将放大后的信号直接显示或自动记录下来。

新拓三维XTDIC-VG视频引伸计新拓三维XTDIC-VG视频引伸计，适用于各种非常规试验环境下，如超过50mm大变形、低于2mm微小变形、高温试验、低温试验、高延伸率试样试验、可能损坏接触测量仪器的试验，除了可进行各种延伸率、应变硬化指数n之外，还可以进行断裂位移量测量、弹性模量计算、泊松比计算等。

量程（最大变形量）区别引伸计的量程，代表引伸计能够支持测量的最大变形量。

电子引伸计：2mm-50mm。

常规数值范围为5mm-20mm。

一般超过50mm变形量的试验，电子式引伸计不太适合。

视频引伸计：0-500mm，更大的变形量测量还可定制。

一般来说，在硬件条件支持的情况下，没有行程限制。

标距区别电子引伸计：10mm-600mm。

常规数值范围为10mm-200mm。

超过600mm标距的，一般不使用电子式引伸计。

视频引伸计：1mm-2000mm，更大、更小的标距可定制。

视频引伸计标距精度一般不受人工操作影响。

使用流程区别电子引伸计：将定位销插入定位孔内；两个手指夹住电子引伸计上下端部，将上下刀口中点接触试件（试件测量部位），用弹簧卡或皮筋分别将引伸计的上下刀口固定在试件上；取下标距卡；取下定位销；在试验机控制软件选择曲线跟踪方式是载荷－变形曲线；引伸计信号显示调零；根据测量变形的大小选择放大器衰减档；试验测试结束，取下电子引伸计。

基于无标定视觉伺服的激光标记自动跟踪视频引伸计控制系统设计张立见;田秋红;谢森栋;陈本永【摘要】本控制系统采用图像雅克比矩阵在线辨识的方法,建立了激光标记与试件标记的实际距离,即激光标记的跟踪位移量到图像空间跟踪位移量的映射关系,不仅避免现有视频引伸计的摄像机标定环节,而且实现了激光标记对试件标记的精密全程跟踪.通过低碳钢和铸铁的拉伸实验,分别实现跟踪精度1.8 μm/10 mm和0.9 μm/2.5 mm,验证了设计的控制系统的有效性和精确性.【期刊名称】《浙江理工大学学报》【年(卷),期】2014(031)003【总页数】5页(P292-296)【关键词】视频引伸计;激光标记;摄像机标定;图像雅克比矩阵;无标定视觉伺服【作者】张立见;田秋红;谢森栋;陈本永【作者单位】浙江理工大学精密测量技术实验室,杭州310018;浙江理工大学精密测量技术实验室,杭州310018;浙江理工大学精密测量技术实验室,杭州310018;浙江理工大学精密测量技术实验室,杭州310018【正文语种】中文【中图分类】TH871光电测量技术的发展及视觉图像处理技术的不断完善，为非接触式视频引伸计的研制奠定了坚实基础。

视频引伸计一般在被测试件的上、下端口印制标记，然后在拉伸过程中实时跟踪上、下两标记的位移，根据两者的位移之差计算形变量［1-5］。

方菲等［6］提出了宽带激光扫描技术与线阵CCD成像技术相结合方法实现材料在加载过程中径缩点位置与径缩量的在线测量。

Zhang Ye-wei等［7］提出了一个固定平面上单摄像机测量模型，采用张正友标定法［8］进行标定，做了半实物实验验证了利用相机标定实现视频引伸计高精度测量的可行性。

Fauster等［9］提出了利用激光器产生两束线结构光射在特制的带有圆孔标定模板上，采用相应的标定算法实时标定，经图像处理计算试件的形变量。

由于CCD内外参数未知，因此这些方法都需要设计摄像机标定模板和标定算法，且在重复实验中摄像机位置、焦距等参数会改变，因此需重新标定，这使得测量过程繁琐复杂且引入误差。

激光标记自动跟踪视频引伸计的标记识别算法研究谢森栋;田秋红;孙政荣;张立见【摘要】Aiming at the problem that conventional video extensometers are usually susceptible to light changes ,this paper comes up with an image preprocessing algorithm based on combination of image bright-ness adjustment and defogging enhancement .Through such algorithm ,the clear image with laser mark and specimen mark can be obtained .The laser mark and sample mark can be extracted through Cr chrominance threshold segmentation algorithm and brightness gradient threshold segmentation algorithm based on area of interest .The experiments are carried out respectively under light changes and chuck interference of test machine to verify the stability and accuracy of the algorithm .%针对视频引伸计易受光照变化干扰的问题，提出一种基于图像亮度调整和去雾增强相结合的图像预处理算法，获得了激光标记和试样标记的清晰图像；分别利用 Cr色度阈值分割算法和基于感兴趣区域的亮度梯度阈值分割算法提取激光标记和试样标记。
