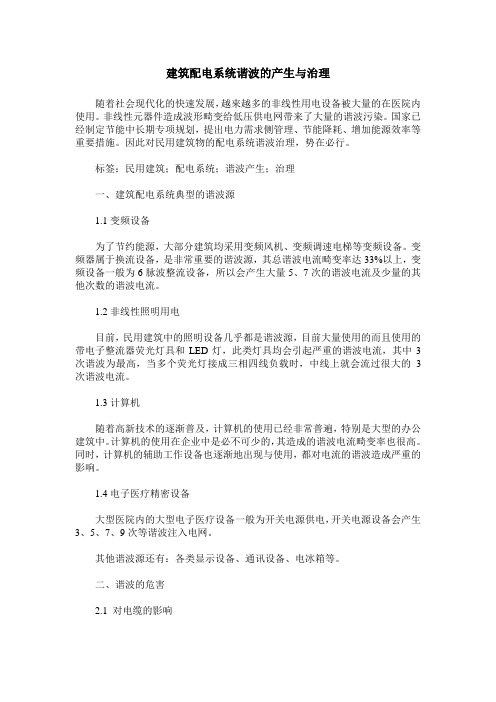

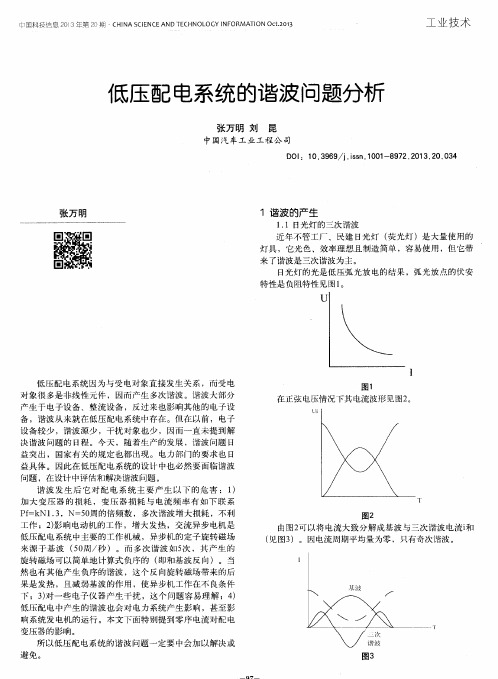

建筑配电系统谐波的产生与治理随着社会现代化的快速发展，越來越多的非线性用电设备被大量的在医院内使用。
非线性元器件造成波形畸变给低压供电网带来了大量的谐波污染。
国家已经制定节能中长期专项规划，提出电力需求侧管理、节能降耗、增加能源效率等重要措施。
因此对民用建筑物的配电系统谐波治理，势在必行。
标签：民用建筑；配电系统；谐波产生；治理一、建筑配电系统典型的谐波源1.1变频设备为了节约能源，大部分建筑均采用变频风机、变频调速电梯等变频设备。
变频器属于换流设备，是非常重要的谐波源，其总谐波电流畸变率达33%以上，变频设备一般为6脉波整流设备，所以会产生大量5、7次的谐波电流及少量的其他次数的谐波电流。
1.2非线性照明用电目前，民用建筑中的照明设备几乎都是谐波源，目前大量使用的而且使用的带电子整流器荧光灯具和LED灯，此类灯具均会引起严重的谐波电流，其中3次谐波为最高，当多个荧光灯接成三相四线负载时，中线上就会流过很大的3次谐波电流。
1.3计算机随着高新技术的逐渐普及，计算机的使用已经非常普遍，特别是大型的办公建筑中。
计算机的使用在企业中是必不可少的，其造成的谐波电流畸变率也很高。
同时，计算机的辅助工作设备也逐渐地出现与使用，都对电流的谐波造成严重的影响。
1.4电子医疗精密设备大型医院内的大型电子医疗设备一般为开关电源供电，开关电源设备会产生3、5、7、9次等谐波注入电网。
其他谐波源还有：各类显示设备、通讯设备、电冰箱等。
二、谐波的危害2.1 对电缆的影响由于趋肤效应，当频率较高的谐波电流流过导体时，导体的有效截面积小于导体的实际截面积，而截面积小，意味着有更大的电阻，也就意味着会产生更大的热量。
当频率较高的谐波电流流过导体时，导体呈现的电阻比基波电流要大，因此同样幅度的谐波电流比基波电流产生更大的热量，导体过热会导致电缆早期老化、甚至诱发火灾。
2.2对变压器的影响谐波电流流过变压器时，会导致变压器发出额外的热量，使变压器在没有达到额定功率时便出现温度过高的现象，导致变压器的实际容量降低。
一、概述铁磁谐振是由铁心电感元件,如发电机、变压器、电压互感器、电抗器、消弧线圈等和和系统的电容元件,如输电线路、电容补偿器等形成共谐条件，激发持续的铁磁谐振，使系统产生谐振过电压。
电力系统的铁磁谐振可分二大类：一类是在66kV及以下中性点绝缘的电网中，由于对地容抗与电磁式电压互感器励磁感抗的不利组合，在系统电压大扰动（如遭雷击、单相接地故障消失过程以及开关操作等）作用下而激发产生的铁磁谐振现象;另一类是发生在220kV(或110kV）变电站空载母线上，当用220kV、110kV带断口均压电容的主开关或母联开关对带电磁式电压互感器的空母线充电过程中，或切除(含保护整组传动联跳)带有电磁式电压互感器的空母线时，操作暂态过程使连接在空母线上的电磁式电压互感器组中的一相、两相或三相激发产生的铁磁谐振现象,即串联谐振，简单地讲就是由高压断路器电容与母线电压互感器的电感耦合产生谐振由于谐振波仅局限于变电站空载母线范围内，也称其为变电站空母线谐振。
二、铁磁谐振的现象1、铁磁谐振的形式及象征1)基波谐振:一相对地电压降低，另两相对地电压升高超过线电压;或两相电压降低、一相电压升高超过线电压、有接地信号发出2)分次谐波：三相对地电压同时升高、低频变动3）高次谐波：三相对地电压同时升高超过线电压2、串联谐振的现象:线电压升高、表计摆动，电压互感器开口三角形电压超过100V三、铁磁谐振产生的原因及其分析：1、铁磁谐振产生的原因：1)、有线路接地、断线、断路器非同期合闸等引起的系统冲击2）、切、合空母线或系统扰动激发谐振3）、系统在某种特殊运行方式下，参数匹配，达到了谐振条件2、串联谐振产生的原因：进行刀闸操作时，断路器隔离开关与母线相连，引发断路器端口电容与母线上互感器耦合满足谐振条件3、电力系统铁磁谐振产生的原因分析电力系统是一个复杂的电力网络，在这个复杂的电力网络中，存在着很多电感及电容元件，尤其在不接地系统中,常常出现铁磁谐振现象，给设备的安全运行带来隐患，下面先从简单的铁磁谐振电路中对铁磁谐振原因进行分析。
谐波的产生主要是来自下列具有非线性特性的电气设备：(1)具有铁磁饱和特性的铁芯没备，如：变压器、电抗器等；(2)以具有强烈非线性特性的电弧为工作介质的设备，如：气体放电灯、交流弧焊机、炼钢电弧炉等；(3)以电力电子元件为基础的开关电源设备，如：各种电力变流设备(整流器、逆变器、变频器)、相控调速和调压装置，大容量的电力晶闸管可控开关设备等，它们大量的用于化工、电气铁道，冶金，矿山等工矿企业以及各式各样的家用电器中。
以上这些非线性电气设备(或称之为非线性负荷)的显著的特点是它们从电网取用非正弦电流，也就是说，即使电源给这些负荷供给的是正弦波形的电压，但由于它们只有其电流不随着电压同步变化的非线性的电压-电流特性，使得流过电网的电流是非正弦波形的，这种电流波形是由基波和与基波频率成整数倍的谐波组成，即产生了谐波，使电网电压严重失真在电力系统中对谐波的抑制就是如何减少或消除注入系统的谐波电流,以便把谐波电压控制在限定值之内,抑制谐波电流主要有四方面的措施: 1)降低谐波源的谐波含量。
也就是在谐波源上采取措施,最大限度地避免谐波的产生。
这种方法比较积极,能够提高电网质量,可大大节省因消除谐波影响而支出的费用。
2)采取脉宽调制(PWM)法。
采用脉宽调制(PWM)技术,在所需要的频率周期内,将直流电压调制成等幅不等宽的系列交流电压脉冲,这种方法可以大大抑制谐波的产生。
3)在谐波源处吸收谐波电流。
这类方法是对已有的谐波进行有效抑制的方法,这是目前电力系统使用最广泛的抑制谐波方法。
4)改善供电系统及环境。
对于供电系统来说,谐波的产生不可避免,但通过加大供电系统短路容量、提高供电系统的电压等级、加大供电设备的容量、尽可能保持三相负载平衡等措施都可以提高电网抗谐波的能力。
选择合理的供电电压并尽可能保持三相电压平衡,可以有效地减小谐波对电网的影响。
谐波源由较大容量的供电点或高一级电压的电网供电,承受谐波的能力将会增大。
绪论电能质量的好坏，直接影响到工业产品的质量，评价电能质量有三方面标准。
首先是电压方面，它包含电压的波动、电压的偏移、电压的闪变等；其次是频率波动；最后是电压的波形质量，即三相电压波形的对称性和正弦波的畸变率，也就是谐波所占的比重。
我国对电能质量的三方面都有明确的标准和规范。
随着科学技术的发展，随着工业生产水平和人民生活水平的提高，非线性用电设备在电网中大量投运，造成了电网的谐波分量占的比重越来越大。
它不仅增加了电网的供电损耗，而且干扰电网的保护装置与自动化装置的正常运行，造成了这些装置的误动与拒动，直接威胁电网的安全运行。
举个常见的例子来说，电子节能灯在使用量所占比重较小的电网中运行，的确比常用的白炽灯好，不仅亮度高又省电，而且使用寿命也长。
但是相反，在大量投运节能灯后，就会发现节能灯的损坏率大大提高。
这是由于节能灯是非线性负荷，它产生较大的谐波污染了这一片电网，造成三相负荷基本平衡情况下，中心线电流居高不下，造成了该片电网供电质量下降，用电设备发热增加，电网线损增加，使得该区的配变发热严重，严重影响其使用寿命。
因此我们对非线性用电设备产生的谐波必须进行治理，使谐波分量不超过国家标准。
第一章 基础概念1.1 电力系统的组成电力系统是由发电、输电、用电三部分组成。
其中过程为发电厂发电经升压变压器升压并网，再由输电网络输送的各个变电站，变电站进行降压后输送给各个用户，用户经过再一次降压后给用电设备供电。
主要设备为发电机、升压变压器、输电网络、降压变压器、用电设备及二次保护系等组成。
发电机的电压等级一般为6KV 、10KV ，输电网络为110KV 、220KV 、500KV ，配电网络为10KV 、35KV ，用电设备一般为380V 、220V 。
我国电力系统采用三相50HZ 交流供电。
1.2 功率的概念在供电系统中，通常总是希望交流电压和交流电流时正弦波形（不含有谐波的情况下），正如电压为：()ωt U t U sin 2=式中 U ------电压有效值ω--------角频率f πω2=f ---------频率 (50HZ) 正弦电压施加在线性无源负载上如电阻、电容、电感上时，其电流的表达式为：()()ϕ-=ωt I t I sin 2I --------电流有效值φ--------相位角 电压和电流的关系从相位图上看如：（绿色为电压，红色为电流）电流相位角φ>0时，为电流滞后电压，负载呈现为感性（如电动机）电流相位角φ<0时，为电流滞后电压，负载呈现为容性（如无功补偿器）视在功率为： UI S = （KV A ）有功功率为：ϕcos UI P = (KW)无功功率为：ϕsin UI Q = （Kvar ）在正弦交流电路中，有功功率P 是用来做功的，是负载消耗掉的真正的功率。
变频器负载低压配电系统谐波治理方案谐波治理方案变频器负载低压配电系统1系统概述 (1)2测试与设计依据标准 (1)3配电系统测试 (2)3.1谐波基础知识 .......................................................... 错误！未定义书签。
3.1.1关键词语的基本概念 ................................................ 错误！未定义书签。
3.1.2谐波的产生和危害 .................................................. 错误！未定义书签。
3.1.3谐波含量的国标要求 (2)3.1.4配电系统测量 (3)3.1.5测量仪器 (5)3.1.6测量内容 (5)3.1.7被测供电系统简介及说明 (5)3.2测试数据报告 (4)3.2.12#变压器二次侧测试数据图表 (4)3.2.23#变压器二次侧测试数据图表 (6)3.2.34#变压器二次侧测试数据图表 (7)4、谐波治理方案分析设计 (12)4.1谐波治理方案设计 (15)4.2安装方案 (15)4.3APF供货清单 (16)5有源电力滤波器介绍 (17)5.1有源电力滤波器的基本原理 (17)5.2电气设计 (18)5.3控制系统 (18)5.4简单易操作的人机交互系统 (19)5.5外形尺寸及产品图片预览 (19)6治理效果评估及系统可靠性评估 (20)6.1治理效果评估 (20)6.1.1先进的技术保证 (20)6.1.2治理效果 (20)6.2系统可靠性评估 (18)6.2.1完备的系统检测及软硬件保护单元 (18)6.2.2可靠的硬件系统设计 (18)6.2.3成功的工业现场应用案例 (19)7APF技术指标 (19)8出厂试验 (19)9质量责任承诺 (21)9.1质量保证 (21)9.2售后服务 (22)系统概述河北某塑编制品有限公司始建于1998年，是一家专业生产塑料编制袋的企业，公司位于邢台市隆尧县工业园区，拥有国内最先进的真空拉丝机、涂膜机、圆织机等150多台套，可年产成品袋2亿条，产品主要远销河北、山东、天津、北京等地，深受用户好评。
电力系统谐波及滤波技术( 2005—09-21 )摘要：主要针对电力系统谐波的危害及其检测分析技术,归纳总结了目前电力系统中进行谐波抑制常用的方法。
我们知道，在电力系统中采用电力电子装置可灵活方便地变换电路形态，为用户提供高效使用电能的手段。
但是，电力电子装置的广泛应用也使电网的谐波污染问题日趋严重，影响了供电质量。
目前谐波与电磁干扰、功率因数降低已并列为电力系统的三大公害。
因而了解谐波产生的机理，研究消除供配电系统中的高次谐波问题对改善供电质量和确保电力系统安全经济运行有着非常积极的意义。
谐波及其起源所谓谐波是指一个周期电气量的正弦波分量，其频率为基波频率的整数倍.周期为T＝2π/ω的非正弦电压u（ωt），在满足狄里赫利条件下，可分解为如下形式的傅里叶级数：式中频率为nω(n＝2，3…）的项即为谐波项，通常也称之为高次谐波。
应该注意，电力系统所指的谐波是稳态的工频整数倍数的波形，电网暂态变化诸如涌流、各种干扰或故障引起的过压、欠压均不属谐波范畴；谐波与不是工频整倍数的次谐波（频率低于工频基波频率的分量）和分数谐波（频率非基波频率整倍数的分数）有定义上的区别。
谐波主要由谐波电流源产生:当正弦基波电压施加于非线性设备时,设备吸收的电流与施加的电压波形不同,电流因而发生了畸变，由于负荷与电网相连，故谐波电流注入到电网中，这些设备就成了电力系统的谐波源。
系统中的主要谐波源可分为两类：含半导体的非线性元件，如各种整流设备、变流器、交直流换流设备、PWM变频器等节能和控制用的电力电子设备；含电弧和铁磁非线性设备的谐波源，如日光灯、交流电弧炉、变压器及铁磁谐振设备等.国际上对电力谐波问题的研究大约起源于五六十年代，当时的研究主要是针对高压直流输电技术中变流器引起的电力系统谐波问题。
进入70年代后，随着电力电子技术的发展及其在工业、交通及家庭中的广泛应用，谐波问题日趋严重，从而引起世界各国的高度重视。
各种国际学术组织如电气与电子工程师协会（IEEE)、国际电工委员会（IEC)和国际大电网会议(CIGRE）相继各自制定了包括供电系统、各项电力和用电设备以及家用电器在内的谐波标准。
供电系统高次谐波的危害和防治’郑新阳(中铁工程设计咨询集团有限公司郑州设计院，河南郑州450052)应用科技【}商要]简要介绍了供电系统高次谐波的来源、危害性，并针对其形成机理分析了减少和减轻高次谐波的可行}生方案。
另外，还对遏制高次谐渡的具体方法进行了讨论。
[关键词】高次踏波；危害；防治措花国民经济的发展日新月异、科技水平和人民生活水平也在不断地提高，要顺这样的时代潮流铁路运输就必须做到安全高效。
要保证铁路运输安全高效的运行，如何提高供电质量和可靠性也就成为了我们电力专业目前工作的重点。
众所周知影响供电质量和可靠供电的不利因素较多，其中高次谐波对供电系统的影响及危害就不容忽视。
1高次谐波的危害高次谐波可以对供电系统的电力、电子设备及其通信产生较大的影响、甚至造成危害。
1．1对供电系统电力设备的影响和危害1)发电机、电动机、变压器：高次谐波电流可使设备内部的线圈、铁芯的阻抗因发热而增加，严重时还会造成损坏。
2)电容器：高次谐波电流可使电容器过载、发热。
同时还会使已经存在的谐波和电压峰值加大，造成更大的破坏性。
3)低压供电系统：高次谐波电流可使低压供电系统中中性线电流过大，最大时可达到相线电流的两倍以上。
即便在三相负荷平衡时，也不能抵消。
12对供电系统电予设备的影响和危害1)电气仪表：高次谐波电流可对设备内部的线圈产生影响，造成误差。
2)电子计算机、微机保护部件、精密仪表：高次谐波电流会影响他们的正常运行，导致误动作或数据错误。
1．3对通信线路的影响和危害通信线路：高次谐波电流会对通信线路产生静电干扰和电磁干扰。
2高次谐波的形成原因及主要来源21高次谐波的形成原因正常供电时电压的波形应为正弦波，由于大量使用非线性设备而产生了高次谐波。
这是由于，非线性元件在供电电压的作用下吸收了非正弦波电流，各次谐波电流在电网的阻抗都分会产生谐波压降；这些谐波压降i勘瞌基波上，会使正弦波电压产生畸变。
22高次谐波的主．要来源1)整流设备：电解整流设备(特别是大功率设备)依据其整流相数的不同，可以产生5、7、”、13、17、19等高次谐波。
电力系统谐波的危害和治理【摘要】随着电力电子装置的应用日益广泛,电网中的谐波污染也日益严重，已经引起了相关部门的关注，为了整个供电系统的供电质量，必须对谐波进行有效的检测和治理。
【关键词】电力电子技术谐波治理【正文】随着我国工业化进程的迅猛发展，电网装机容量不断加大，电网中电力电子元件的使用也越来越多，致使大量的谐波电流注入电网，造成正弦波畸变，电能质量下降，不但对电力系统的一些重要设备产生重大影响，对广大用户也产生了严重危害。
了解谐波产生的机理，研究和清除供配电系统中的高次谐波，对改于供电质量、确保电力系统安全、经济运行都有着十分重要的意义。
一何为谐波二谐波的危害1.对供配电线路的危害（1）影响线路的稳定运行供配电系统中的电力线路与电力变压器一般采用电磁式继电器、感应式继电器或晶体管继电器予以检测保护，使得在故障情况下保证线路与设备的安全。
但由于电磁式继电器与感应式继电器对10%以下含量高达40%时又导致继电保护误动作，因而在谐波影响下不能全面有效地起到保护作用。
晶体管继电器虽然具有许多优点，但由于采用了整流取样电路，容易受谐波影响，产生误动或拒动。
这样，谐波将严重威胁供配电系统的稳定与安全运行。
（2）影响电网的质量电力系统中的谐波能使电网的电压与电流波形发生畸变。
如民用配电系统中的中性线，由于荧光灯、调光灯、计算机等负载，会产生大量的奇次谐波，其中3次谐波的含量较多，可达40%；三相配电线路中，相线上的3的整数倍谐波在中性线上会叠加，使中性线的电流值可能超过相线上的电流。
另外，相同频率的谐波电压与谐波电流要产生同次谐波的有功功率与无功功率，从而降低电网电压，浪费电网的容量。
2.对电力设备的危害（1）对电力电容器的危害当电网存在谐波时，投入电容器后其端电压增大，通过电容器的电流增加得更大，使电容器损耗功率增加。
对于膜纸复合介质电容器，虽然允许有谐波时的损耗功率为无谐波时损耗功率的1.38倍;对于全膜电容器允许有谐波时的损耗功率为无谐波时的1.43倍,但如果谐波含量较高,超出电容器允许条件,就会使电容器过电流和过负荷,损耗功率超过上述值，使电容器异常发热，在电场和温度的作用下绝缘介质会加速老化。
1171 概述随着电力电子设备在低压配电系统中的广泛应用，低压配电中的电能质量越来越受到关注与重视。
科学的不断进步，带来大量先进的电子电气产品，应用于机场中，其中大部分都为非线性负荷。
而机场是一类负荷，对电力的持续性和稳定性要求极高。
因此，合理的机场助航灯光变电站的低压配电设计显得尤为重要。
要求相关设计人员在进行相关设计时，就应该考虑到谐波可能产生的根源，并采取相应抑制措施。
首先，灯光变电站内的主要负荷就是可控硅调光器，它是非线性负荷，是导致灯光变电站产生大量谐波的主要原因。
灯光变电站低压系统中产生的谐波，就会对助航灯光供电系统的电能质量造成严重污染，使得配电系统的电压、电流均产生畸变，场区内的助航灯光灯具会发生频闪，影响对飞行员的正确引导，也会严重缩短灯具的寿命。
同时，由于存在大量的谐波分量损耗，使得系统功率因数下降，就会导致低压系统的供电效率降低。
当市电供电时，对灯光系统的运行安全影响较小；而当切换至灯光变电站内的柴油发电机组供电时，就有可能发生发电机组无法提供负荷所需的有功电能，导致电动机抖动，调光器无法进行高光级下的电流控制和调节，输出电流就会出现失调而报警。
严重情况下，甚至可能会出现设备跳闸的现象，存在极大的安全隐患。
因此，机场灯光站的谐波治理问题尤为重要。
文章通过对灯光站低压配电系统谐波产生的原因进行详细分析，给出了抑制谐波的方法，为以后的工程提供了有益参考。
2 谐波概述在供电系统提供的电能质量比较理想的情况下，通过负荷的交流电波形应该是标准的正弦波。
但是，由于大量的非线性负荷设备应用于电力系统中，实际的交流电波形往往会发生畸变，成为不规则波形。
测得的交流电波形就是一种非正弦的周期波。
利用电流的叠加原理，对一个非正弦的畸变电流波形作傅立叶变换，可分解为无穷多个正弦量相叠加的形式。
其中频率与工频相同的分量称为基波，还会得到一系列频率大于电力系统基波频率的正弦分量，这些频率较高分量称为谐波。
谐波的频率为基波频率的整数倍数，所以，谐波也常被称为高次谐波。
3 谐波的产生及危害在机场助航灯光变电站内，可控硅调光器是低压配电系统中的最主要设备。
它负责控制整个机场助航灯光的开/关和调节灯光亮度，控制其所带低压配电系统的谐波分析及其抑制方法聂艳丽（中国民航机场建设集团公司，北京 100101）摘要：谐波严重危害电气系统的安全性与稳定性，还会增加额外的电能损耗，缩短设备电气寿命，对低压配电系统的电能质量造成严重污染，影响功率因数，导致供电效率降低。
机场对电能质量的要求很高，文章以机场助航灯光变电站中的低压配电系统为例，通过对灯光站中谐波产生的原因进行详细分析，给出了抑制谐波的方法。
关键词：低压配电系统；谐波；无源滤波器；有源滤波器中图分类号：TM711 文献标识码：A 文章编号：1009-2374（2012）25-0117-032012年第25期（总第232期）NO.25.2012（CumulativetyNO.232）的灯光回路电流保持在规定值。
机场灯光变电站中多采用可控硅调光器，它是采用相位控制方法来实现调光的，使得调光器的输出电流保持在规定值。
当电网中的正弦波电压施加于可控硅调光器时，就变成了非线性波形。
调光器在调相变控恒流过程中产生了大量的谐波，从而对整个系统造成污染。
另外，为提高系统的功率因数，在灯光站电压电气设计中往往会使用纯容性的无功补偿柜，这会将系统中的谐波放大。
灯光站中的调光器采用两相电源输入，在电气设计中，往往三相负荷达不到完全平衡，从而产生非规则化的谐波频谱，也容易产生大幅值的高次谐波，干扰调光器的控制系统。
灯光站低压配电系统中谐波的存在，就会影响到整个系统的电压、电流波形。
畸变的波形使得功率因数下降，系统的供电效率降低。
如果市电失电，全场的灯光负荷均转由站内的柴油发电机供电，就有可能发生原本设计合理的发电机容量，小于整个系统在高光级别条件下所需要的视在功率的情况，从而影响调光器对高光级别的调节与控制，甚至有可能直接导致设备跳闸，对运行带来极大的安全隐患。
另外，现在机场中的助航灯光监控系统，通常也是利用灯光输电电缆的载波进行通信的。
如果灯光变电站中存在有谐波，就会很大程度上影响信号传输的准确性。
4 谐波的抑制方法通常采用无源滤波器和有源滤波器进行谐波抑制。
其中，无源滤波器是由电容器、电抗器和电阻器适当组合而成，与谐波源并联起来。
利用电路谐振的特点，形成某次谐波的低阻抗通道，将大部分谐波电流分流。
比如，电力系统对7次谐波发生谐振，滤波装置就针对7次谐波形成低阻通路，从而达到滤波的目的。
有源滤波器则是通过实时检测负载电流波形，得到需要补偿的谐波电流分量，并将其反向，通过控制IGBT的触发，将方向电流注入供电系统，实现滤波谐波功能，达到滤波的目的。
无源滤波器结构简单、造价低，在市场中的应用较早，目前国内的使用技术也已经很成熟。
无源滤波器和滤波源是并联的，其自身的运行或设备故障对滤波源一般是没有影响的。
但是，无源滤波器只能吸收滤波源中的大部分谐波，而不能完全消除谐波，反而会因为系统阻抗计算设计不准确，进一步放大谐振。
另外，无源滤波器为单谐振滤波器，对每次谐波都要计算系统阻抗，进行单独设计，计算系统的阻抗也比较繁琐。
机场的电气系统逐年扩建，系统阻抗也会随之变化，同时，电容的老化也会使原来设计的谐振点偏移，而达不到滤除目标谐波的目的。
有源滤波器是一种新型的滤波装置，它能够针对谐波源进行自调节地抑制谐波、补偿无功。
无源滤波器只能针对单次谐波进行固定补偿，而有源电力滤波器则可以动态地根据检测进行跟踪补偿，具有更好的可控性和快速响应性，能补偿各次谐波。
滤波的效率不受谐波源系统阻抗变化的影响，还不会发生与谐波源发生谐振的危险。
但是，有源滤波器需要先检测再相应抵消。
如果检测不准，会放大谐波源电流。
目前，有源滤波器基本依靠进口，成本较高。
因此，在抑制灯光变电站谐波时，需多方面考虑。
首先，若要根除灯光变电站的谐波污染，必须加快研制新一代的调光器，使其输出为正弦波，消除可控硅调光器引起的非线性谐波源。
其次，灯光站中的大量谐波是由调光器内可控硅工作时所产生，这些谐波又会被纯电容补偿柜投入而放大，因此，应该对补偿柜进行改造，将补偿柜更换为兼滤波和无功补偿为一体的低压补偿滤波装置。
另外，进行低压配电电气设计时，尽量调整调光器所接相序，保持三相平衡，减少由此导致的三相主导谐波不同的情况。
综合各方面因素，在进行灯光变电站谐波治理时，若在主导谐波频率明确且较单一的前提下，可选用合适的无源滤波产品。
若灯光供电系统复杂，电能质量要求较高，且在规划今后将不断扩建的情况下，可选用合适的有源滤波产品。
5 结语助航灯光变电站对电能质量的要求很高，而由于站内大量使用可控硅调光设备，导致其自身的谐波问题比较严重，必须予以解决。
无源滤波器和有源滤波器在治理电力系统谐波中有其各自的优缺1181191 区域地质背景1.1 区域地层区域内主要发育侏罗系、白垩系及第四系松散堆积层，大体上呈北西向展布，迭置关系清楚。
