电磁继电器—初三物理课件ppt

电磁继电器—初三物理课件ppt
L1 （填L1或L2）具有磁性， 吸引衔铁 T1 （填T1或T2）使 横杆向 右 （填左或右）运动，
带动传动装置关闭车门。
(4) 尝试按下面电路图，将线路板上的实物元件用导 线连接起来，体验电磁继电器实际工作的过程。
(5) 如图所示是街道上照明电灯自动开闭的控制电路 的示意图，M是一个光电管，它的作用是当天亮后有 足够的光线照到它上边时使电阻减小，控制电路导 通，当傍晚光线减弱时，其电阻增大。
1、控制电路 ：低压电源 开关 电磁铁 2、工作电路 ：高压电源 触点 用电器 三、电磁继电器的作用
利用低电压、弱电流（控制电路）控制高电压、强 电流 （工作电路）。 四、电磁继电器的实质 电磁继电器就是利用电磁铁来控制工作电路的一种 开关。 五、利用电磁继电器可以实现 （1）远距离操纵（2）自动控制（3）安全操控
～—
用电磁继电器控制电路有什么 好处？
用低电压控制高电压 远距离控制 自动控制
说一说：
1、下图是小强同学在研究性学习的活动中为某 仓库设计的一种防盗报警器。其踏板放在仓库 的门口，电铃和灯泡放在值班室内，观察电路 可知。这个报警器的工作原理是：有人踩踏板 时___电_铃__响__；无人踩踏板时__电__灯__亮__。
试说明傍晚之后街道上路灯大放光明，而黎明到 来后路灯却悄然熄灭的原理。
(6)如图是一个限流装置的示意图，图中P是电磁铁， Q是衔铁，O是弹簧片。试表述当电流过大时，它是 怎样自动切断电路的。
O
它们的电流可达几十、上百安，直接来控制或操作 是很危险的，那怎么才能控制这些强大的电流？
电磁继电器的构造：电磁铁，衔铁，弹簧，触点，支架
衔铁
触点
弹
电
簧
磁
铁
支架

电磁继电器 PPT课件 人教版

电磁继电器 PPT课件 人教版

B C A
D E 电 源
高压控制电路
低压控制电路
B C A
D E 电 源
A
D E 电 源
高压控制电路
低压控制电路
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
11、失败不可怕，可怕的是从来没有努力过，还怡然自得地安慰自己，连一点点的懊悔都被麻木所掩盖下去。不能怕，没什么比自己背叛自己更可怕。 12、跌倒了，一定要爬起来。不爬起来，别人会看不起你，你自己也会失去机会。在人前微笑，在人后落泪，可这是每个人都要学会的成长。 13、要相信，这个世界上永远能够依靠的只有你自己。所以，管别人怎么看，坚持自己的坚持，直到坚持不下去为止。 14、也许你想要的未来在别人眼里不值一提，也许你已经很努力了可还是有人不满意，也许你的理想离你的距离从来没有拉近过 ......但请你继续向前走，因为别人看不到你的努力，你却始终看得见自己。 15、所有的辉煌和伟大，一定伴随着挫折和跌倒；所有的风光背后，一定都是一串串揉和着泪水和汗水的脚印。 16、成功的反义词不是失败，而是从未行动。有一天你总会明白，遗憾比失败更让你难以面对。 17、没有一件事情可以一下子把你打垮，也不会有一件事情可以让你一步登天，慢慢走，慢慢看，生命是一个慢慢累积的过程。 18、努力也许不等于成功，可是那段追逐梦想的努力，会让你找到一个更好的自己，一个沉默努力充实安静的自己。 19、你相信梦想，梦想才会相信你。有一种落差是，你配不上自己的野心，也辜负了所受的苦难。 20、生活不会按你想要的方式进行，它会给你一段时间，让你孤独、迷茫又沉默忧郁。但如果靠这段时间跟自己独处，多看一本书，去做可以做的事，放下过去的人，等你度过低潮，那些独处的时光必定能照亮你的路，也是这些不堪陪你成熟。所以，现在没那么糟，看似生活对你的亏欠，其实都是祝愿。 1、不是井里没有水，而是你挖的不够深。不是成功来得慢，而是你努力的不够多。 2、孤单一人的时间使自己变得优秀，给来的人一个惊喜，也给自己一个好的交代。 3、命运给你一个比别人低的起点是想告诉你，让你用你的一生去奋斗出一个绝地反击的故事，所以有什么理由不努力! 4、心中没有过分的贪求，自然苦就少。口里不说多余的话，自然祸就少。腹内的食物能减少，自然病就少。思绪中没有过分欲，自然忧就少。大悲是无泪的，同样大悟无言。缘来尽量要惜，缘尽就放。人生本来就空，对人家笑笑，对自己笑笑，笑着看天下，看日出日落，花谢花开，岂不自在，哪里来的尘埃! 5、心情就像衣服，脏了就拿去洗洗，晒晒，阳光自然就会蔓延开来。阳光那么好，何必自寻烦恼，过好每一个当下，一万个美丽的未来抵不过一个温暖的现在。 6、无论你正遭遇着什么，你都要从落魄中站起来重振旗鼓，要继续保持热忱，要继续保持微笑，就像从未受伤过一样。 7、生命的美丽，永远展现在她的进取之中 ;就像大树的美丽，是展现在它负势向上高耸入云的蓬勃生机中;像雄鹰的美丽，是展现在它搏风击雨如苍天之魂的翱翔中;像江河的美丽，是展现在它波涛汹涌一泻千里的奔流中。 8、有些事，不可避免地发生，阴晴圆缺皆有规律，我们只能坦然地接受;有些事，只要你愿意努力，矢志不渝地付出，就能慢慢改变它的轨迹。 9、与其埋怨世界，不如改变自己。管好自己的心，做好自己的事，比什么都强。人生无完美，曲折亦风景。别把失去看得过重，放弃是另一种拥有 ;不要经常艳羡他人，人做到了，心悟到了，相信属于你的风景就在下一个拐弯处。 10、有些事想开了，你就会明白，在世上，你就是你，你痛痛你自己，你累累你自己，就算有人同情你，那又怎样，最后收拾残局的还是要靠你自己。 11、人生的某些障碍，你是逃不掉的。与其费尽周折绕过去，不如勇敢地攀登，或许这会铸就你人生的高点。 12、有些压力总是得自己扛过去，说出来就成了充满负能量的抱怨。寻求安慰也无济于事，还徒增了别人的烦恼。 13、认识到我们的所见所闻都是假象，认识到此生都是虚幻，我们才能真正认识到佛法的真相。钱多了会压死你，你承受得了吗 ?带，带不走，放，放不下。时时刻刻发悲心，饶益众生为他人。 14、梦想总是跑在我的前面。努力追寻它们，为了那一瞬间的同步，这就是动人的生命奇迹。 15、懒惰不会让你一下子跌倒，但会在不知不觉中减少你的收获 ;勤奋也不会让你一夜成功，但会在不知不觉中积累你的成果。人生需要挑战，更需要坚持和勤奋! 16、人生在世：可以缺钱，但不能缺德 ;可以失言，但不能失信 ;可以倒下，但不能跪下;可以求名，但不能盗名;可以低落，但不能堕落 ;可以放松，但不能放纵;可以虚荣，但不能虚伪;可以平凡，但不能平庸 ;可以浪漫，但不能浪荡 ;可以生气，但不能生事。 17、人生没有笔直路，当你感到迷茫、失落时，找几部这种充满正能量的电影，坐下来静静欣赏，去发现生命中真正重要的东西。 18、在人生的舞台上，当有人愿意在台下陪你度过无数个没有未来的夜时，你就更想展现精彩绝伦的自己。但愿每个被努力支撑的灵魂能吸引更多的人同行。 19、积极的人在每一次忧患中都看到一个机会，而消极的人则在每个机会中看到了某种忧患。莫找借口失败，只找理由成功。 20、每一个成就和长进，都蕴含着曾经受过的寂寞、洒过的汗水、流过的眼泪。许多时候不是看到希望才去坚持，而是坚持了才能看到希望。

电磁继电器ppt..

电磁继电器ppt..

三、电磁式继电器 工作原理
当电磁继电器线 圈两端加上一定的电 压或电流，线圈产生 的磁通通过铁心、轭 铁、衔铁、磁路工作 气隙组成的磁路，在 磁场的作用下，衔铁 吸向铁心极面，从而 推动触点，常闭触点 断开，常开触点闭合； 通电前
常开触点闭合
通电后
四、图形和文字符号
KA
KA
KA
KV
KV
I<
KM
电磁式继电器

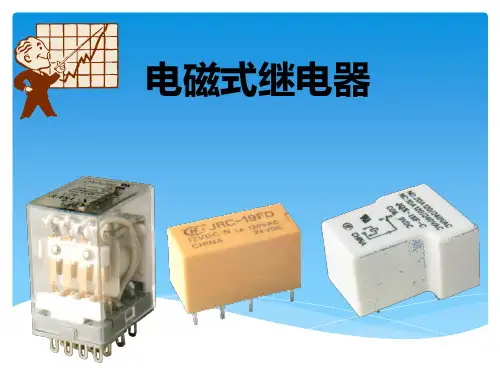

电磁式继电器 一、电磁式继电器定义 二、电磁式继电器分类及结构 三、电磁式继电器工作原理 四、图形和文字符号
一、电磁式继电器的定义 由控制电流通过线圈所产生的电 磁吸力驱动磁路中的可动部分而实现 触点开、闭或转换功能的继电器
电磁吸力 简单的说，就是一种用弱电来控 驱动 触点系统动作
当电磁继电器线圈两端 加上一定的电压或电流， 线圈产生的磁通通过铁 心、轭铁、衔铁、磁路 工作气隙组成的磁路， 在磁场的作用下，衔铁 吸向铁心极面，从而推 动触点,常闭触点断开， 常开触点闭合
常闭触点断开
通电前
通电后
当线圈两端电压或电流小于一定 值时，机械反力大于电磁吸力时， 衔铁回到初始状态，常开触点断 开，常闭触点接通。
I>
U&gA
中 交流接触器 欠 间 线圈 电 继 流 电 线 器 圈 线 圈
过 过 交流接触器动合 电 电 触点 流 压 线 线 圈 圈
交流接触器动断 欠 动 动 触点 合 电 断 压 （ （ 线 常 常 圈 开 闭 ） ） 触 触 点 点
常用继电器标志示例：
JZC-32F / 012 – H
1.电磁系统 由灭弧室和灭弧栅组成； 2.触点系统 3.反力机构
电磁继电器的结构
电磁系统由铁心、轭铁、衔

电磁继电器的构造和工作原理PPT课件

电磁继电器的构造和工作原理PPT课件
成功的基础在于好的学习习惯
The foundation of success lies in good habits
20
谢谢大家
荣幸这一路，与你同行
It'S An Honor To Walk With You All The Way
讲师：XXXXXX XX年XX月XX日
四、课堂练习
• 1分发练习卷 • 2同桌讨论完成 • 3学生分析各小题
小结：
一、直流电磁继电器的构造
基本构件：电磁铁、动静触点、衔铁、复位弹簧
二、直流电磁继电器的工作原理
线圈通电，电磁铁产生足够大的电磁力，克服 弹簧拉力，将衔铁吸合，从而接通（或断开） 输出电路。
三、直流电磁继电器理
演示视频：电磁继电器的介绍
一、直流电磁继电器的构造 基本构件：电磁铁、动静触点、衔铁、复位弹簧
一、直流电磁继电器的构造
关于触点
1.在工作中能够动作的称为动触点，不能动作的称 为静触点。
2.线圈不通电时，闭合的为常闭触点；断开的 为常开触点；由三个动静触点组成的触点组为 转换触点。
二、直流电磁继电器的工作原理
1
继电器的应用
3
2
三、继电器的应用
应用1：小组讨论电子打铃系统中电磁继电器的工作原 理。
电子打铃系统
三、继电器的应用
分析总结：
开关闭合 磁铁吸附衔铁 铃响 电路断开 铃响 磁铁再次吸附衔铁 衔铁弹回
三、继电器的应用
应用2：小组讨论水位报警控制系统中电磁继电器的工 作原理。
绿灯
电源
红灯 电源
水位报警控制系统
三、继电器的应用
分析总结：
当水位达到A点，继电器接通，红灯亮； 当水位低于A点，继电器断开，绿灯亮。

《电磁继电器》ppt

《电磁继电器》ppt
低压控制 电路
高压控制 电路
低压控 制电路
高压控 制电路
工作原理：电磁铁A通电时，把衔铁B吸 下来，使D和E接触，工作电路闭合。电 磁铁断电时，失去磁性，弹簧C把衔铁拉 起来，切断工作电路，电磁继电器就是利 用电磁铁控制工作电路通断的开关。
高压控制电路
低压控制电路
高压控制电路
低压控制电路
高压控制电路
低压控制电路
