PKPM手工配筋[根据SATWE配筋简图]

P K P M构件配筋详解功能说明这项菜单主要以图形方式显示各构件设计及验算结果，可以直接输出DWG图形文件。

图8.6.4 构件计算配筋简图8.6.4.1 各构件设计及验算结果功能说明简图上各构件的配筋结果表达方式如下：（1）钢筋混凝土梁和型钢混凝土梁（RC-Beam、SRC-Beam）图中：Asul-Asum-Asur：为梁上部左端、跨中、右端配筋面积（cm2）；Asdl-Asdm-Asdr：为梁下部左端、跨中、右端配筋面积（cm2）；GAsv：为梁加密区抗剪箍筋面积和剪扭箍筋面积的较大值（cm2）；GAsvm：为梁非加密区抗剪箍筋面积和剪扭箍筋面积的较大值（cm2）；VTAst ：为梁受扭纵筋面积（cm2）；VTAst1 ：为梁抗扭箍筋的单肢箍面积（cm2）；G、VT ：为箍筋及剪扭配筋标志。

注意事項（1）梁配筋简图如下：图8.6.4.1-1 梁配筋示意图（2）加密区和非加密区箍筋都是按用户输入的箍筋间距计算的，当输入的箍筋间距为加密区间距时，梁端箍筋加密区的计算结果可直接使用；如果非加密区与加密区的箍筋间距不同时，需要对非加密区的箍筋面积按非加密区的间距进行换算后再使用。

当梁受扭时，配置的箍筋单肢面积不应小于VTAst1。

（3）输出的箍筋面积为箍筋间距范围内所有肢的总面积，在确定单肢箍筋的面积时，需要除以箍筋肢数。

（4）输出的纵筋及箍筋面积都满足规范要求的最小配筋率要求，如果计算出的配筋面积小于最小配筋率时，按最小配筋面积来输出。

（5）VTAst和VTAst1都为零时，该行不输出。

功能说明（2）矩形钢筋混凝土柱和型钢混凝土柱（RC-Column、SRC-Column）图中：Asc ：为柱1根角筋的总面积（cm2）；Asy、Asz：分别为柱B边和H边的单边面积，包括两根角筋面积（cm2）；Asvj：为柱节点域抗剪箍筋面积（cm2）；GAsv ：为柱加密区抗剪箍筋面积（cm2）；GAsvm ：为柱非加密区抗剪箍筋面积（cm2）；Uc ：为非地震作用效应荷载组合下柱的轴压比；Ucs ：为地震作用效应荷载组合下柱的轴压比；G ：为箍筋配筋标志。

一、 SATWE 配筋简图有关数字说明1.1 梁1.1.1砼梁和劲性梁1321321Ast VTAst Asm Asm Asm As As As GAsv-----其中：As1、As2、As3为梁上部(负弯矩)左支座、跨中、右支座的配筋面积(cm2)；Asm1、Asm2、Asm3表示梁下部(负弯矩)左支座、跨中、右支座的配筋面积(cm2)； Asv 表示梁在Sb 范围内的箍筋面积(cm2)， 取抗剪箍筋Asv 与剪扭箍筋Astv 的大值；Ast 表示梁受扭所需要的纵筋面积(cm2)；Ast1表示梁受扭所需要周边箍筋的单根钢筋的面积(cm2)。

G ，VT 分别为箍筋和剪扭配筋标志。

梁配筋计算说明：（1）对于配筋率大于1%的截面，程序自动按双排筋计算，此时，保护层取60mm ；（2）当按双排筋计算还超限时，程序自动考虑压筋作用，按双筋方式配筋；（3）各截面的箍筋都是按用户输入的箍筋间距计算的，并按沿梁全长箍筋的面积配箍率要求控制。

若输入的箍筋间距为加密区间距，则加密区的箍筋计算结果可直接参考使用，如果非加密区与加密区的箍筋间距不同，则应按非加密区箍筋间距对计算结果进行换算；若输入的箍筋间距为非加密区间距，则非加密区的箍筋计算结果可直接参考使用，如果加密区与非加密区的箍筋间距不同，则应按加密区箍筋间距对计算结果进行换算。

1.1.2 钢梁R1-R2-R3其中：R1表示钢梁正应力与强度设计值的比值F1/f；R2表示钢梁整体稳定应力与强度设计值的比值F2/f；R3表示钢梁剪应力与抗剪强度设计值的比值F3/fv。

其中F1，F2，F3，的具体含义：F1=M/（Gb Wnb）F2=M/（Fb Wb）F3（跨中）=V S/(I tw)， F3（支座）=V/Awn1.2. 柱1.2.1 矩形混凝土柱和劲性柱在左上角标注：（Uc）、在柱中心标柱：Asv、在下边标注：Asx、在右边标注：Asy、引出线标注：As_cornerAs_corner（Asx其中：As_corner为柱一根角筋的面积，采用双偏压计算时，角筋面积不应小于此值，采用单偏压计算时，角筋面积可不受此值限制(cm2)；Asx，Asy分别为该柱B边和H边的单边配筋，包括角筋(cm2)；Asv 表示柱在Sc范围内的箍筋；Uc 表示柱的轴压比。

PKPM如何根据SATWE计算结果配筋PKPM（结构设计软件）可以根据SATWE（静载试验计算系统）的结果进行配筋设计。

以下是一个关于如何使用PKPM根据SATWE计算结果进行配筋的详细说明。

1.静载试验计算系统（SATWE）的计算结果SATWE是一种在梁柱结构上进行施工前的静载试验的计算系统。

它通过施加一定的静载荷载来测定试件的抗力和变形能力，并计算出结构的刚度、强度等参数。

其中包括梁柱构件的应变、应力、弯矩、剪力等数据。

2.PKPM的配筋设计PKPM是一种常用的结构设计软件，它能够根据结构的受力分析和设计要求，进行钢筋的配筋计算和设计。

配筋设计的目的是确保结构在承受设计荷载时具有足够的强度和刚度。

3.输入SATWE计算结果在PKPM中，可以将SATWE计算得到的梁柱构件的荷载、应变、应力、弯矩、剪力等数据输入到软件中。

这些数据将作为配筋设计的基础。

4.确定设计要求和参数在进行配筋设计之前，需要确定设计要求和参数，如允许应力、构件尺寸、混凝土和钢筋的性能参数等。

这些参数将影响配筋的计算和选择。

5.进行配筋计算PKPM根据输入的SATWE计算结果和设计要求参数，进行配筋计算。

根据结构的受力情况和荷载要求，计算得出满足安全和强度要求的钢筋配筋方案。

配筋计算包括梁柱的弯矩配筋、剪力配筋、受力箍筋等。

6.结果分析和优化配筋计算完成后，可以分析计算结果，对配筋方案进行评估和优化。

根据设计要求和实际情况，可以对钢筋的直径、数量、位置等进行调整和优化，以提高结构的性能和经济性。

7.输出配筋结果最后，PKPM可以输出配筋计算结果，生成图纸或报告。

这些结果包括钢筋的布置图、加强钢筋数量和尺寸、构件截面图等。

这些结果将作为施工的基础和参考，确保结构设计的合理性和施工的可行性。

总结：PKPM可以根据SATWE计算结果进行配筋设计。

通过输入SATWE计算结果和设计要求参数，PKPM进行配筋计算，并分析和优化配筋方案。

怎样根据satwe计算结果配置剪力墙箍筋和纵筋1、砼规中墙的保护层最小厚度是15，实际工程中可取30。

具体由设分在设计中说明中定。

2、由satwe算出边缘构件配筋后，可以看到其纵筋截面积和箍筋体积配箍率。

砼等级为C30,箍筋为HPB235，保护层厚度为30，剪力墙为三级抗震。

以25号边缘构件为例。

首先根据下表知道图中两个边缘构件均为构造配箍。

又根据下表及高规7.2.17.4.1），0.005X200X400=400mm24φ12=452mm2, 纵筋为构造配筋以上两个表为选配纵筋和箍筋的标准。

3、对于纵筋来说，是否可以选用4φ12，如下图呢？根据高规7.2.17.3规定上图箍筋无支长度为400，大于了300，不满足要求，故改成下图即6φ12。

在TZS软件的剪力墙2006工具中所指的“分布筋”实际上是指边缘构件的受力筋。

下图选定了纵筋（分布筋）的直径和间距后，程序自动计算出纵筋配筋率为0.85%。

对照中南标03ZG003第56页6φ12，可看到纵筋最少配筋和配筋率与TSZ所选是一致的。

4、对于箍筋来说，高规表7.2.17表明箍筋最小直径为6，最小间距为150。

把梁数据填入下图TSZ，可见体积配箍率为0.28%<0.681%,再次选择“快捷生成”，框选原来的边缘构件。

故改为φ8@100后即满足要求，见下图5、6、因此直接查中南标03ZG003，或用TSZ成图均可。

但标准是唯一的。

7、可见有些构造要求配筋是“双控”的。

即要满足最小配筋率，同时又要满足最小直径，间距的要求。

满足其中一个要求，另一个不一定满足。

8、9、另外，用TSZ成图后，把光标放在剪力墙边缘构件的钢筋上，可实时显示纵筋配筋率和箍筋配筋率。

方便检查。

PKPM如何根据SATWE计算结果配筋PKPM（Peking University Program for Prestressed Concrete Structures）是中国建筑行业中常用的一种结构设计软件。

而SATWE则是一种常用于预应力结构中的计算模型，可以用于计算结构的初步尺寸和预应力配筋。

下面将介绍如何根据SATWE计算结果进行PKPM软件的配筋。

1.获取SATWE计算结果首先，需要进行结构的初步设计，并使用SATWE等软件进行计算。

SATWE将会给出一系列的计算结果，如预应力筋的初始应力、应变等信息，以及配筋的位置和数量等。

2.导入PKPM软件在PKPM软件中，可以根据实际需要创建一个新的工程文件，并选择合适的结构类型和设计标准。

然后，将SATWE计算结果导入到PKPM软件中。

3.设置材料参数在PKPM软件中，需要设置合适的材料参数，包括混凝土和钢筋的强度等。

根据SATWE计算结果中给出的混凝土和钢筋的特性，可以将这些参数输入到PKPM软件中。

4.设计工况和荷载根据设计要求，确定结构的工作荷载和设计工况。

在PKPM软件中，可以选择合适的工况和荷载，并设置相关参数。

5.设计准则和限制条件根据设计要求和规范，确定结构的设计准则和限制条件。

在PKPM软件中，可以根据实际需求设置相关的准则和条件。

6.进行结构设计和校核在PKPM软件中，根据给定的参数和要求，进行初步的结构设计和校核计算。

根据SATWE计算结果中给出的预应力筋信息，可以进行合理的预应力筋布置和配筋设计。

PKPM软件可以根据预设的设计准则，进行强度、刚度和稳定性等方面的校核计算。

7.输出计算结果完成设计和校核后，PKPM软件可以生成相应的计算报告和图纸。

可以根据需要将计算结果保存为文件或导出为其他格式，以便后续使用和查看。

需要注意的是，PKPM软件只是一种辅助工具，结构设计的质量和准确性还需要依靠工程师的经验和判断。

因此，在进行配筋设计时，应仔细审查和验证计算结果，以确保结构的安全可靠。

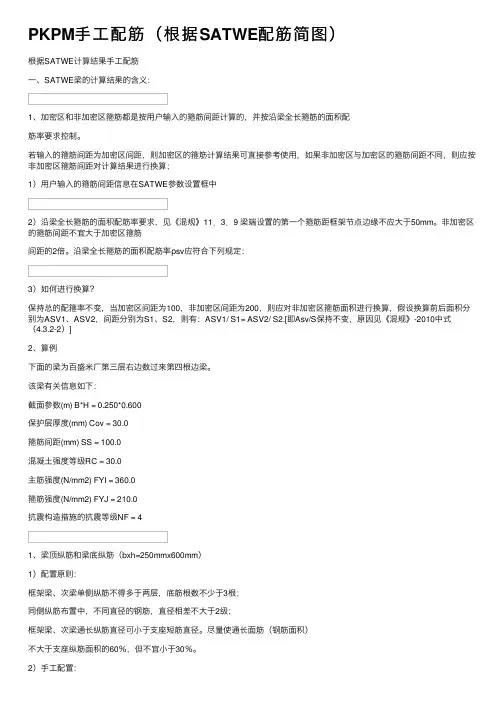

PKPM⼿⼯配筋（根据SATWE配筋简图）根据SATWE计算结果⼿⼯配筋⼀、SATWE梁的计算结果的含义：1、加密区和⾮加密区箍筋都是按⽤户输⼊的箍筋间距计算的，并按沿梁全长箍筋的⾯积配筋率要求控制。

若输⼊的箍筋间距为加密区间距，则加密区的箍筋计算结果可直接参考使⽤，如果⾮加密区与加密区的箍筋间距不同，则应按⾮加密区箍筋间距对计算结果进⾏换算；1）⽤户输⼊的箍筋间距信息在SATWE参数设置框中2）沿梁全长箍筋的⾯积配筋率要求，见《混规》11．3．9 梁端设置的第⼀个箍筋距框架节点边缘不应⼤于50mm。

⾮加密区的箍筋间距不宜⼤于加密区箍筋间距的2倍。

沿梁全长箍筋的⾯积配筋率ρsv应符合下列规定：3）如何进⾏换算？保持总的配箍率不变，当加密区间距为100，⾮加密区间距为200，则应对⾮加密区箍筋⾯积进⾏换算，假设换算前后⾯积分别为ASV1、ASV2，间距分别为S1、S2，则有：ASV1/ S1= ASV2/ S2.[即Asv/S保持不变，原因见《混规》-2010中式（4.3.2-2）]2、算例下⾯的梁为百盛⽶⼚第三层右边数过来第四根边梁。

该梁有关信息如下：截⾯参数(m) B*H = 0.250*0.600保护层厚度(mm) Cov = 30.0箍筋间距(mm) SS = 100.0混凝⼟强度等级RC = 30.0主筋强度(N/mm2) FYI = 360.0箍筋强度(N/mm2) FYJ = 210.0抗震构造措施的抗震等级NF = 41、梁顶纵筋和梁底纵筋（bxh=250mmx600mm）1）配置原则：框架梁、次梁单侧纵筋不得多于两层，底筋根数不少于3根；同侧纵筋布置中，不同直径的钢筋，直径相差不⼤于2级；框架梁、次梁通长纵筋直径可⼩于⽀座短筋直径。

尽量使通长⾯筋（钢筋⾯积）不⼤于⽀座纵筋⾯积的60％，但不宜⼩于30％。

2）⼿⼯配置：梁⾯（右）：AS=12cm2=1200 mm2, 实配4根HRB400级直径20（1257），保护层C=20，2x(20+8)+3x25+4x20=211<250, 放置⼀排,满⾜（见《混凝》P102和P115）梁底（左）（：AS=13cm2=1300 mm2, 实配5根HRB400级直径20（1571），保护层C=20，2x(20+8)+4x25+5x20=256>250, 放置两排，上排2根，下排3根。

第四章施工图的绘制作为结构工程师，施工图就是我们的思想的表达，为了正确表达我们的设计思想和设计理念，画出良好的施工图那是必不可少的。

第一节板钢筋图的绘制板可分为单向板和双向板。

单向板指两边支承或四边支承时长宽比>2。

双向板指四边支承时长宽比<2。

单向板的配筋计算只需计算短跨方向的底筋，长跨方向的底筋和四边的负筋按构造要求，负筋长度从梁边到板内的长度取短净跨的1/4。

双向板的配筋计算需计算两个方向的底筋和四边负筋，负筋长度从梁边到板内的长度取短净跨的1/4。

第二节梁钢筋图的绘制图中代表钢筋配筋如上（此图涉及的平法表示见03G101-1图集）1、梁下部纵筋面积（418）=10.182cm >9.02cm 2、梁上部左端纵筋面积（420）=12.572cm ≈132cm 3、梁上部右端纵筋面积（420）=10.182cm >112cm 4、梁加密区一个间距范围内箍筋面积（双肢箍8@100）=1.012cm >0.52cm 5、梁非加密区一个间距范围内箍筋面积（双肢箍8@200）=0.52cm ≈0.52cm6、考虑梁高≥450㎜在梁侧面配构造钢筋4127、上下纵筋之间的距离要≤200㎜注意：取某轴线上所有梁归为一类b≥350采用四肢箍h≥450加腰筋；框架梁截面高度一般>400，规范规定梁箍筋间距大于梁截面高度的1/4，如果截面高度小于400，则箍筋最小间距得<100，【特别注意】那么如何进行箍筋加密区和非加密区的箍筋间距转换。

已知：假定在SATWE上显示的结果为GAsv-Asv0，即加密区的箍筋面积为Asv，非加密区的箍筋面积为Asv0，在SA TWE中输入的箍筋间距为100。

加密区箍筋：梁通常采用的是n肢箍，选用单肢箍的面积为A的箍筋，则双肢箍的面积为nA。

如果nA>Asv，则可以选用这种钢筋。

非加密区箍筋：换算成间距为200的箍筋，nAx100/200，n是因为选择n肢箍。

【PKPM】混凝土构件配筋及钢构件验算简图1.混凝土梁和型钢混凝土梁：Asu1、Asu2、Asu3----为梁上部左端、跨中、右端配筋面积（cm2）Asd1、Asd2、Asd3----为梁下部左端、跨中、右端配筋面积（cm2）Asv----为梁加密区抗剪箍筋面积和剪扭箍筋面积的较大值（cm2）Asv0----为梁非加密区抗剪箍筋面积和剪扭箍筋面积的较大值（cm2）Ast、Ast1----为梁受扭纵筋面积和抗扭箍筋沿周边布置的单肢箍的面积，若Ast和Ast1均为0则不输出这一行（cm2）G、VT----为箍筋和剪扭配筋标志梁配筋计算说明：（1）若计算的ξ值小于ξb，软件按单筋方式计算受拉钢筋面积；若计算的ξ>ξb，程序自动按双筋方式计算配筋，即考虑压筋的作用；（2）单排筋计算时，截面有效高度h0=h-保护层厚度-12.5mm（假定梁钢筋直径为25mm）；对于配筋率大于1%的截面，程序自动按双排计算，此时，截面有效高度h0=h-保护层厚度-37.5mm；（3）加密区和非加密区箍筋都是按用户输入的箍筋间距计算的，并按沿梁全长箍筋的面积配箍率要求控制。

若输入的箍筋间距为加密区间距，则加密区的箍筋计算结果可直接参考，如果非加密区与加密区的箍筋间距不同，则应按非加密区箍筋间距对计算结果进行换算；若输入的箍筋间距为非加密区间距，则非加密区的箍筋计算结果可直接参考使用，如果加密区与非加密区的箍筋间距不同，则应按加密区箍筋间距对计算结果进行换算。

2.钢梁：没根钢梁的下方都标有"steel"字样，表示该梁为钢梁。

若该梁与刚性铺板相连，不需验算整体稳定，则R2处的数值以R2字符代替。

输入格式如上图所示。

其中：R1表示钢梁正应力强度与抗拉、抗压强度设计值的比值F1/f。

R2表示钢梁整体稳定应力强度与抗拉、抗压强度设计值的比值F2/f。

R3表示钢梁剪应力强度与抗拉、抗压强度设计值的比值F3/f。

一、SATWE配筋简图有关数字说明1.1 梁1.1.1砼梁和劲性梁其中：As1、As2、As3为梁上部(负弯矩)左支座、跨中、右支座的配筋面积(cm2)；Asm1、Asm2、Asm3表示梁下部(负弯矩)左支座、跨中、右支座的配筋面积(cm2)；Asv表示梁在Sb范围内的箍筋面积(cm2)，取抗剪箍筋Asv与剪扭箍筋Astv的大值；Ast表示梁受扭所需要的纵筋面积(cm2)；Ast1表示梁受扭所需要周边箍筋的单根钢筋的面积(cm2)。

G，VT分别为箍筋和剪扭配筋标志。

梁配筋计算说明：（1）对于配筋率大于1%的截面，程序自动按双排筋计算，此时，保护层取60mm；（2）当按双排筋计算还超限时，程序自动考虑压筋作用，按双筋方式配筋；（3）各截面的箍筋都是按用户输入的箍筋间距计算的，并按沿梁全长箍筋的面积配箍率要求控制。

若输入的箍筋间距为加密区间距，则加密区的箍筋计算结果可直接参考使用，如果非加密区与加密区的箍筋间距不同，则应按非加密区箍筋间距对计算结果进行换算；若输入的箍筋间距为非加密区间距，则非加密区的箍筋计算结果可直接参考使用，如果加密区与非加密区的箍筋间距不同，则应按加密区箍筋间距对计算结果进行换算。

1.1.2 钢梁R1-R2-R3其中：R1表示钢梁正应力与强度设计值的比值F1/f；R2表示钢梁整体稳定应力与强度设计值的比值F2/f；R3表示钢梁剪应力与抗剪强度设计值的比值F3/fv。

其中F1，F2，F3，的具体含义：F1=M/（Gb Wnb）F2=M/（Fb Wb）F3（跨中）=V S/(I tw)， F3（支座）=V/Awn1.2. 柱1.2.1 矩形混凝土柱和劲性柱在左上角标注：（Uc）、在柱中心标柱：Asv、在下边标注：Asx、在右边标注：Asy、引出线标注：As_cornerAs_corner（Uc）Asv AsyAsx其中：As_corner为柱一根角筋的面积，采用双偏压计算时，角筋面积不应小于此值，采用单偏压计算时，角筋面积可不受此值限制(cm2)；Asx，Asy分别为该柱B边和H边的单边配筋，包括角筋(cm2)；Asv 表示柱在Sc范围内的箍筋；Uc 表示柱的轴压比。

SATWE配筋简图解读首先，8-100/150/200的双肢箍筋每延米面积分别为1005/670/503，单位是mm2.计算结果的单位是cm2.如果计算出来是G0.5-0.5,如果是次梁的话，就是8-200(2)，因为503=0.5cm2,刚好满足，按相应的抗震等级取非加密区的最大间距，一般次梁8-200(2)够了。

如果框架梁G0.5-0.5的话，那肯定就是8-100/200了，当然一般间距要看构造要求，并和计算结果比较配筋。

如果是1.0-0.5的话，8/100也刚好满住要求。

若是1.5-0.5那就要用10的了，最小间距按规范，即10@100/200其实也很简单，看次梁小于0.5的，一律8@200，还有其他的，如8@150等等.框架梁看中间最大的是多少，如果小于等于1.0取8@100/200.大于1.0，必须要用10的了。

当然要熟悉规范，还要懂得怎么计算，结合起来配。

问题如下：1.剪力墙下面的“H0.8”根据帮助文件那里说是指Swh范围内水平分布筋面积，我想问问“Swh范围内”是不是指SATWE参数设置里面的“墙水平分布筋间距”？同时这个面积是指两侧的吧？假如是，那根据“H0.8”我配Φ10@200（面积为392，我在SATWE里面设置墙水平分布筋间距为200的），这样对吗？两侧面积加起来低于0.8cm2呀各位大侠你们觉得该怎么配！H0.8是指Swh范围内的水平分布筋面积，Swh范围指的就是Satwe参数中的墙水平分布筋间距，是指的双侧的，那么单侧就是0.8/2=0.4cm^2,而一根8为0.503，已远大于0.4，所以Φ8@200足够，不必加大。

竖向：计算过程是：1000X200X0.3%=600mm^2，但同样是指双侧，除以2就是300mm^2.Φ10@200(面积393mm^2)足够,而不需要Φ12@180（面积为628）。

我一般先换算成1米内的配筋值再来配比如你输入的间距是200 mm 计算结果是H0.8 那就用0.8*100*1000/200=400mm2 再除以2 就是200mm2 再查板配筋表就可以了所以配8@200面积250>200 满足要求了！。

怎样根据satwe计算结果配置剪力墙箍筋和纵筋1、砼规中墙的保护层最小厚度是15，实际工程中可取30。

具体由设分在设计中说明中定。

2、由satwe算出边缘构件配筋后，可以看到其纵筋截面积和箍筋体积配箍率。

砼等级为C30,箍筋为HPB235，保护层厚度为30，剪力墙为三级抗震。

以25号边缘构件为例。

首先根据下表知道图中两个边缘构件均为构造配箍。

又根据下表及高规7.2.17.4.1），0.005X200X400=400mm24φ12=452mm2, 纵筋为构造配筋以上两个表为选配纵筋和箍筋的标准。

3、对于纵筋来说，是否可以选用4φ12，如下图呢？根据高规7.2.17.3规定上图箍筋无支长度为400，大于了300，不满足要求，故改成下图即6φ12。

在TZS软件的剪力墙2006工具中所指的“分布筋”实际上是指边缘构件的受力筋。

下图选定了纵筋（分布筋）的直径和间距后，程序自动计算出纵筋配筋率为0.85%。

对照中南标03ZG003第56页6φ12，可看到纵筋最少配筋和配筋率与TSZ所选是一致的。

4、对于箍筋来说，高规表7.2.17表明箍筋最小直径为6，最小间距为150。

把梁数据填入下图TSZ，可见体积配箍率为0.28%<0.681%,再次选择“快捷生成”，框选原来的边缘构件。

故改为φ8@100后即满足要求，见下图5、6、因此直接查中南标03ZG003，或用TSZ成图均可。

但标准是唯一的。

7、可见有些构造要求配筋是“双控”的。

即要满足最小配筋率，同时又要满足最小直径，间距的要求。

满足其中一个要求，另一个不一定满足。

8、9、另外，用TSZ成图后，把光标放在剪力墙边缘构件的钢筋上，可实时显示纵筋配筋率和箍筋配筋率。

方便检查。

一、 SATWE 配筋简图有关数字说明1.1 梁1.1.1砼梁和劲性梁1321321Ast VTAst Asm Asm Asm As As As GAsv-----其中：As1、As2、As3为梁上部(负弯矩)左支座、跨中、右支座的配筋面积(cm2)；Asm1、Asm2、Asm3表示梁下部(负弯矩)左支座、跨中、右支座的配筋面积(cm2)； Asv 表示梁在Sb 范围内的箍筋面积(cm2)， 取抗剪箍筋Asv 与剪扭箍筋Astv 的大值；Ast 表示梁受扭所需要的纵筋面积(cm2)；Ast1表示梁受扭所需要周边箍筋的单根钢筋的面积(cm2)。

G ，VT 分别为箍筋和剪扭配筋标志。

梁配筋计算说明：（1）对于配筋率大于1%的截面，程序自动按双排筋计算，此时，保护层取60mm ；（2）当按双排筋计算还超限时，程序自动考虑压筋作用，按双筋方式配筋；（3）各截面的箍筋都是按用户输入的箍筋间距计算的，并按沿梁全长箍筋的面积配箍率要求控制。

若输入的箍筋间距为加密区间距，则加密区的箍筋计算结果可直接参考使用，如果非加密区与加密区的箍筋间距不同，则应按非加密区箍筋间距对计算结果进行换算；若输入的箍筋间距为非加密区间距，则非加密区的箍筋计算结果可直接参考使用，如果加密区与非加密区的箍筋间距不同，则应按加密区箍筋间距对计算结果进行换算。

1.1.2 钢梁R1-R2-R3其中：R1表示钢梁正应力与强度设计值的比值F1/f；R2表示钢梁整体稳定应力与强度设计值的比值F2/f；R3表示钢梁剪应力与抗剪强度设计值的比值F3/fv。

其中F1，F2，F3，的具体含义：F1=M/（Gb Wnb）F2=M/（Fb Wb）F3（跨中）=V S/(I tw)， F3（支座）=V/Awn1.2. 柱1.2.1 矩形混凝土柱和劲性柱在左上角标注：（Uc）、在柱中心标柱：Asv、在下边标注：Asx、在右边标注：Asy、引出线标注：As_cornerAs_corner（Asx其中：As_corner为柱一根角筋的面积，采用双偏压计算时，角筋面积不应小于此值，采用单偏压计算时，角筋面积可不受此值限制(cm2)；Asx，Asy分别为该柱B边和H边的单边配筋，包括角筋(cm2)；Asv 表示柱在Sc范围内的箍筋；Uc 表示柱的轴压比。

功能说明这项菜单主要以图形方式显示各构件设计及验算结果，可以直接输出DWG图形文件。

图8.6.4 构件计算配筋简图8.6.4.1 各构件设计及验算结果功能说明简图上各构件的配筋结果表达方式如下：（1）钢筋混凝土梁和型钢混凝土梁（RC-Beam、SRC-Beam）图中：Asul-Asum-Asur：为梁上部左端、跨中、右端配筋面积（cm2）；Asdl-Asdm-Asdr：为梁下部左端、跨中、右端配筋面积（cm2）；GAsv：为梁加密区抗剪箍筋面积和剪扭箍筋面积的较大值（cm2）；GAsvm：为梁非加密区抗剪箍筋面积和剪扭箍筋面积的较大值（cm2）；VTAst ：为梁受扭纵筋面积（cm2）；VTAst1 ：为梁抗扭箍筋的单肢箍面积（cm2）；G、VT ：为箍筋及剪扭配筋标志。

注意事項（1）梁配筋简图如下：图8.6.4.1-1 梁配筋示意图（2）加密区和非加密区箍筋都是按用户输入的箍筋间距计算的，当输入的箍筋间距为加密区间距时，梁端箍筋加密区的计算结果可直接使用；如果非加密区与加密区的箍筋间距不同时，需要对非加密区的箍筋面积按非加密区的间距进行换算后再使用。

当梁受扭时，配置的箍筋单肢面积不应小于VTAst1。

（3）输出的箍筋面积为箍筋间距范围内所有肢的总面积，在确定单肢箍筋的面积时，需要除以箍筋肢数。

（4）输出的纵筋及箍筋面积都满足规范要求的最小配筋率要求，如果计算出的配筋面积小于最小配筋率时，按最小配筋面积来输出。

（5）VTAst和VTAst1都为零时，该行不输出。

功能说明（2）矩形钢筋混凝土柱和型钢混凝土柱（RC-Column、SRC-Column）图中：Asc ：为柱1根角筋的总面积（cm2）；Asy、Asz：分别为柱B边和H边的单边面积，包括两根角筋面积（cm2）；Asvj：为柱节点域抗剪箍筋面积（cm2）；GAsv ：为柱加密区抗剪箍筋面积（cm2）；GAsvm ：为柱非加密区抗剪箍筋面积（cm2）；Uc ：为非地震作用效应荷载组合下柱的轴压比；Ucs ：为地震作用效应荷载组合下柱的轴压比；G ：为箍筋配筋标志。

根据SATWE计算结果手工配筋一、设计师在现场二、SATWE梁的计算结果的含义：培训学校课件F:\磨石结构培训\2013年初级\2013 04 22 第五次正课的辅导课/梁配筋详解及施工图的绘制.pdf p15梁钢筋的正确配法为：根据配置梁底和梁顶纵向钢筋，此时不需要考虑叠加，因为这样工作量较大，为了简化计算，将近似将这部分抗扭钢筋集中布置在梁侧向，即为抗扭腰部钢筋，此时需要将G变为N。

对于，不需考虑抗剪和抗扭箍筋的叠加，因为对于，仅需手工复核即可。

1、加密区和非加密区箍筋都是按用户输入的箍筋间距计算的，并按沿梁全长箍筋的面积配筋率要求控制。

若输入的箍筋间距为加密区间距，则加密区的箍筋计算结果可直接参考使用，如果非加密区与加密区的箍筋间距不同，则应按非加密区箍筋间距对计算结果进行换算；1）用户输入的箍筋间距信息在SATWE参数设置框中2）沿梁全长箍筋的面积配筋率要求，见《混规》11．3．9 梁端设置的第一个箍筋距框架节点边缘不应大于50mm。

非加密区的箍筋间距不宜大于加密区箍筋间距的2倍。

沿梁全长箍筋的面积配筋率ρsv应符合下列规定：3）如何进行换算？保持总的配箍率不变，当加密区间距为100，非加密区间距为200，则应对非加密区箍筋面积进行换算，假设换算前后面积分别为ASV1、ASV2，间距分别为S1、S2，则有：ASV1/ S1= ASV2/ S2.2、算例下面的梁为百盛米厂第三层右边数过来第四根边梁。

该梁有关信息如下：截面参数(m) B*H = 0.250*0.600保护层厚度(mm) Cov = 30.0箍筋间距(mm) SS = 100.0混凝土强度等级RC = 30.0主筋强度(N/mm2) FYI = 360.0箍筋强度(N/mm2) FYJ = 210.0抗震构造措施的抗震等级NF = 41、梁顶纵筋和梁底纵筋1）配置原则：●框架梁、次梁单侧纵筋不得多于两层，若需配置两排钢筋，第二排钢筋最少配置2根。

根据SATWE计算结果手工配筋一、设计师在现场二、SATWE梁的计算结果的含义：培训学校课件F:\磨石结构培训\2013年初级\2013 04 22 第五次正课的辅导课/梁配筋详解及施工图的绘制.pdf p15梁钢筋的正确配法为：根据配置梁底和梁顶纵向钢筋，此时不需要考虑叠加对于，不需考虑抗剪和抗扭箍筋的叠加，因为按照配置箍筋有两种方法，一种为万能公式，一种为简化公式。

对于2）沿梁全长箍筋的面积配筋率要求，见《混规》11．3．9 梁端设置的第一个箍筋距框架节点边缘不应大于50mm。

非加密区的箍筋间距不宜大于加密区箍筋间距的2倍。

沿梁全长箍筋的面积配筋率ρsv应符合下列规定：3）如何进行换算？1、梁顶纵筋和梁底纵筋1）配置原则：●框架梁、次梁单侧纵筋不得多于两层，若需配置两排钢筋，第二排钢筋最少配置2根。

当两排放不下时，可采用大直径钢筋，或增大截面，大直径钢筋最多能用到 32mm。

●同侧纵筋布置中，不同直径的钢筋，直径相差不能大于2级，且不宜大于 6mm，纵筋可采用组合配筋，如2根25+2根20，或 2根 25+1根20，或 3根 25/2根20。

●框架梁、次梁通长纵筋直径可小于支座短筋直径。

尽量使通长面筋不大于支座纵筋面积的60％，但不宜小于30％。

●200mm宽的梁，钢筋直径最好控制在 20mm以内，否则裂缝较大。

200宽梁负筋大于3Φ18时需放二排，且相邻跨拉通负筋规格应相同。

●2）手工配置：梁顶：AS=12cm2=1200 mm2,实配4根HRB400级直径20（1257），保护层C=20，2(20+8)+3*25+4*20=211<250,放置一排。

梁底：AS=13cm2=1300 mm2,实配5根HRB400级直径20（1571）(实际梁底纵筋还筋也应为奇数根。

●350 宽的梁应采用 4 肢箍，且纵筋最少为 4 根，可采用 2 根贯通筋+2根架立钢筋的形式。

2）手工配置：加密区计算所需的单肢箍筋面积为：⨯÷箍筋肢数0.7100基本原理：抗剪承载力计算，0.7表示在箍筋间距100mm范围内，箍筋总横截面面积。

欢迎共阅根据SATWE计算结果手工配筋一、设计师在现场二、SATWE梁的计算结果的含义：培训学校课件F:\磨石结构培训\2013年初级\2013 04 22 第五次正课的辅导课/梁配筋详解及施工图的绘制.pdf p15，仅需手工复核即可。

密区箍筋面积进行换算，假设换算前后面积分别为ASV1、ASV2，间距分别为S1、S2，则有：ASV1/ S1= ASV2/ S2.2、算例下面的梁为百盛米厂第三层右边数过来第四根边梁。

该梁有关信息如下：截面参数(m) B*H = 0.250*0.600保护层厚度(mm) Cov = 30.0箍筋间距(mm) SS = 100.0混凝土强度等级RC = 30.0主筋强度(N/mm2) FYI = 360.0箍筋强度(N/mm2) FYJ = 210.0抗震构造措施的抗震等级NF = 41、梁顶纵筋和梁底纵筋1）配置原则：●框架梁、次梁单侧纵筋不得多于两层，若需配置两排钢筋，第二排钢筋最少配置2根。

当两排放不下时，可采用大直径钢筋，或增大截面，大直径钢筋最多能用到32mm。

●同侧纵筋布置中，不同直径的钢筋，直径相差不能大于2级，且不宜大于6mm，纵筋可采用组合配筋，如2根25+2根20，或2根沿整根梁通长布置，然后在2、3中跨的跨中填写剩余钢筋量，这部分钢筋在2、3中跨通长布置。

如果对于一根4跨的二级框架梁，其各个支座负弯矩较接近，则通长钢筋的数量较容易确定，直接取最大弯矩的1/4。

2、梁加密区、非加密区箍筋1）配置原则：●满足抗剪受力要求；满足构造要求（箍筋间距和肢距，见砼规11.3.8）；延性要求；●检验纵向钢筋配筋率有没有大于2%，然后考虑箍筋是否需要增大直径。

（砼规11.3.6第三条）●300 宽的梁，可采用3 肢箍，但需注意，当顶部钢筋为奇数根时，底部钢筋也应为奇数根。

●350 宽的梁应采用4 肢箍，且纵筋最少为4 根，可采用2 根贯通筋+2根架立钢筋的形式。
