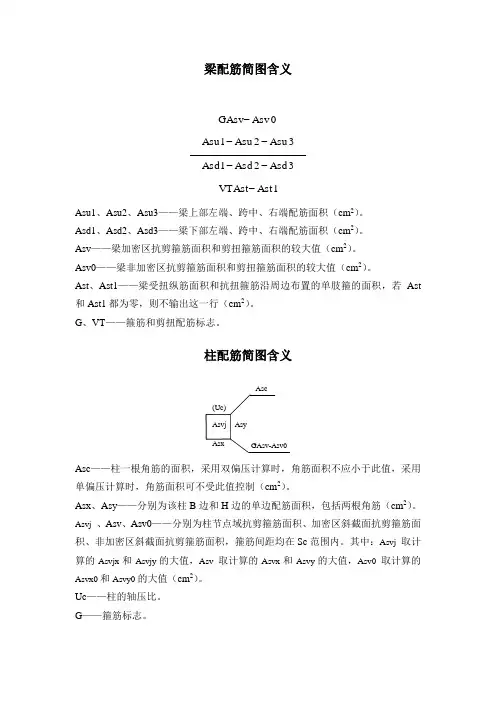

梁配筋简图含义
1Ast VTAst 3
Asd 2Asd 1Asd 3
Asu 2Asu 1Asu 0
Asv GAsv ------
Asu1、Asu2、Asu3——梁上部左端、跨中、右端配筋面积（cm 2）。
Asd1、Asd2、Asd3——梁下部左端、跨中、右端配筋面积（cm 2）。
Asv ——梁加密区抗剪箍筋面积和剪扭箍筋面积的较大值（cm 2）。
Asv0——梁非加密区抗剪箍筋面积和剪扭箍筋面积的较大值（cm 2）。
Ast 、Ast1——梁受扭纵筋面积和抗扭箍筋沿周边布置的单肢箍的面积，若Ast 和Ast1都为零，则不输出这一行（cm 2）。
G 、VT ——箍筋和剪扭配筋标志。
柱配筋简图含义
Asc ——柱一根角筋的面积，采用双偏压计算时，角筋面积不应小于此值，采用单偏压计算时，角筋面积可不受此值控制（cm 2）。
Asx 、Asy ——分别为该柱B 边和H 边的单边配筋面积，包括两根角筋（cm 2）。
Asvj 、Asv 、Asv0——分别为柱节点域抗剪箍筋面积、加密区斜截面抗剪箍筋面积、非加密区斜截面抗剪箍筋面积，箍筋间距均在Sc 范围内。
其中：Asvj 取计算的Asvjx 和Asvjy 的大值，Asv 取计算的Asvx 和Asvy 的大值，Asv0 取计算的Asvx0和Asvy0的大值（cm 2
）。
Uc ——柱的轴压比。
G ——箍筋标志。
一、 SATWE 配筋简图有关数字说明1.1 梁1.1.1砼梁和劲性梁1321321Ast VTAst Asm Asm Asm As As As GAsv-----其中：As1、As2、As3为梁上部(负弯矩)左支座、跨中、右支座的配筋面积(cm2)；Asm1、Asm2、Asm3表示梁下部(负弯矩)左支座、跨中、右支座的配筋面积(cm2)； Asv 表示梁在Sb 范围内的箍筋面积(cm2)， 取抗剪箍筋Asv 与剪扭箍筋Astv 的大值；Ast 表示梁受扭所需要的纵筋面积(cm2)；Ast1表示梁受扭所需要周边箍筋的单根钢筋的面积(cm2)。
G ，VT 分别为箍筋和剪扭配筋标志。
梁配筋计算说明：（1）对于配筋率大于1%的截面，程序自动按双排筋计算，此时，保护层取60mm ；（2）当按双排筋计算还超限时，程序自动考虑压筋作用，按双筋方式配筋；（3）各截面的箍筋都是按用户输入的箍筋间距计算的，并按沿梁全长箍筋的面积配箍率要求控制。
若输入的箍筋间距为加密区间距，则加密区的箍筋计算结果可直接参考使用，如果非加密区与加密区的箍筋间距不同，则应按非加密区箍筋间距对计算结果进行换算；若输入的箍筋间距为非加密区间距，则非加密区的箍筋计算结果可直接参考使用，如果加密区与非加密区的箍筋间距不同，则应按加密区箍筋间距对计算结果进行换算。
1.1.2 钢梁R1-R2-R3其中：R1表示钢梁正应力与强度设计值的比值F1/f；R2表示钢梁整体稳定应力与强度设计值的比值F2/f；R3表示钢梁剪应力与抗剪强度设计值的比值F3/fv。
其中F1，F2，F3，的具体含义：F1=M/（Gb Wnb）F2=M/（Fb Wb）F3（跨中）=V S/(I tw)， F3（支座）=V/Awn1.2. 柱1.2.1 矩形混凝土柱和劲性柱在左上角标注：（Uc）、在柱中心标柱：Asv、在下边标注：Asx、在右边标注：Asy、引出线标注：As_cornerAs_corner（Asx其中：As_corner为柱一根角筋的面积，采用双偏压计算时，角筋面积不应小于此值，采用单偏压计算时，角筋面积可不受此值限制(cm2)；Asx，Asy分别为该柱B边和H边的单边配筋，包括角筋(cm2)；Asv 表示柱在Sc范围内的箍筋；Uc 表示柱的轴压比。
PKPM 软件中SATWE 重要参数设定PKPM 是目前国内应用最广的计算机辅助设计软件，而SATWE—空间组合结构有限元程序则是目前应用最多的计算模块。
SATWE 采用空间杆单元来模拟梁、柱及支撑杆件，用在壳单元基础上凝聚而成的墙元来模拟剪力墙。
所以SATWE 中的一些重要参数设定的正确与否就决定了计算模型是否接近于实际工程的受力情况。
许多工作多年实践经验丰富的结构工程师在应用PKPM 软件时在结构模型设计合理的情况下因为对软件没有进行深入分析，造成SATWE 设置参数的偏差而引起整个工程项目的配筋偏大造价提高或结构稳定性没有达到规范的要求，这种情况需要引起足够的重视，一些重要的参数应如下设置。
SATWE 分析与设计参数补充见图1“进入分析与设计参数补充”界面:设置如下：1.SATWE 总信息总信息（见图1.1）1.1 结构材料信息：按主体结构材料选择“钢筋混凝土结构”。
1.2 混凝土容重（kN/ ）：=27.00，普通框架取26kN/m3，框架－剪力墙及异性柱框架取27kN/m3，剪力墙、短肢剪力墙取28kN/m3，包含饰面材料。
1.3 钢材容重（kN/ ）：=78.00。
1.4 水平力夹角（Rad）：ARF=0.00，一般取0，地震力、风力作用方向反时针为正。
先采用默认0，SATWE 自动计算出最不利地震作用方向角，并在WZQ.OUT 中输出，当方向角大于15 度时，应将这个角度作为地震作用的方向角返填重新进行计算，以体现最不利地震作用的影响1.5 地下室层数：MBASE=0，定义与上部结构整体分析的地下室层数，无则填0。
1.6 竖向荷载计算信息：一般多层建筑选择“一次性加载”。
模拟施工方法1 加载：就是按一般的模拟施工方法加载，对高层结构，一般都采用这种方法计算（依据《高规》5.1.9条）。
但对于“框剪结构”，采用这种方法计算在导给基础的内力中剪力墙下的内力特别大，使得其下面的基础难于设计。
剪力墙配筋SATWE查看总结在参考了网上各位前辈网友的方法后，总结了SATWE中剪力墙配筋的查看方法。
SATWE完成“结构内力、配筋计算”后，点击进入SATWE“分析结果图形和文本显示”。
现以一幢10层框剪结构为例，说明SATWE中剪力墙配筋的三种方法，其中，结构抗震等级二级。
第一种方法：点击“图形文件输出”第2项“混凝土构件配筋及钢构件验算见图”，如图1所示。
图1图2点开后，以一段L形剪力墙为例，如图2所示，现称该墙为L1墙。
此种方法SATWE将每段剪力墙看做单独的直线墙柱，直线墙段的上方（左方）纯数字表示直线段单侧端部暗柱的计算配筋量，比如，12和11，分别表示左侧竖向直线墙段单侧的暗柱计算配筋量，单位cm2，而直线墙段下方的以H开头的数字则表示墙身水平分布筋间距内的水平分布筋配筋值。
比如，此处墙身水平分布筋间距200mm，则此处的表示该墙身间距200mm内水平分布筋的面积为cm2，即为130mm2。
图3图3是此段墙的轴压比，可知，其轴压比>，按照规范要求配置约束边缘构件。
所以，其阴影部分配筋面积为：12*2+11=35 cm2=3500 mm2此处12*2的意思是：竖向的墙段总长为900mm（从轴线交点算起），此处900mm全长设为约束边缘构件，而12 cm2只是暗柱一段的配筋量，所以此竖向墙段的配筋总量为12*2，加上下面横向墙段的坐侧暗柱配筋量11 cm2，共计35 cm2。
本约束边缘构件水平墙段lc=*4500=675mm，ls=300mm，竖向墙段lt=800（全长）规范要求，二级抗震的约束边缘构件的阴影部分配筋率不小于%，且不小于6A16，下面验算：配筋率验算：配筋率验算： =3500/（200*（1000+300））=%>%，且：6A16面积为1206mm2，所以，选配3500mm2合理。
注意：此种方法文本输出文件为WPJ*.OUT，详见PKPM SATWE 版用户手册P119，P126。
剪力墙配筋SATWE查看总结在参考了网上各位前辈网友的方法后，总结了SATWE中剪力墙配筋的查看方法。
SATWE完成“结构内力、配筋计算”后，点击进入SATWE“分析结果图形和文本显示”。
现以一幢10层框剪结构为例，说明SATWE中剪力墙配筋的三种方法，其中，结构抗震等级二级。
第一种方法：点击“图形文件输出”第2项“混凝土构件配筋及钢构件验算见图”，如图1所示。
图 1图2点开后，以一段L形剪力墙为例，如图2所示，现称该墙为L1墙。
此种方法SATWE将每段剪力墙看做单独的直线墙柱，直线墙段的上方（左方）纯数字表示直线段单侧端部暗柱的计算配筋量，比如，12和11，分别表示左侧竖向直线墙段单侧的暗柱计算配筋量，单位cm2，而直线墙段下方的以H开头的数字则表示墙身水平分布筋间距内的水平分布筋配筋值。
比如，此处墙身水平分布筋间距200mm，则此处的H1.3表示该墙身间距200mm内水平分布筋的面积为1.3 cm2，即为130mm2。
图3图3是此段墙的轴压比，可知，其轴压比>0.3，按照规范要求配置约束边缘构件。
所以，其阴影部分配筋面积为：12*2+11=35 cm2=3500 mm2此处12*2的意思是：竖向的墙段总长为900mm（从轴线交点算起），此处900mm全长设为约束边缘构件，而12 cm2只是暗柱一段的配筋量，所以此竖向墙段的配筋总量为12*2，加上下面横向墙段的坐侧暗柱配筋量11 cm2，共计35 cm2。
本约束边缘构件水平墙段lc=0.15*4500=675mm，ls=300mm，竖向墙段lt=800（全长）规范要求，二级抗震的约束边缘构件的阴影部分配筋率不小于 1.0%，且不小于6A16，下面验算：配筋率验算：配筋率验算：?=3500/（200*（1000+300））=1.35%>1.0%，且：6A16面积为1206mm2，所以，选配3500mm2合理。
注意：此种方法文本输出文件为WPJ*.OUT，详见PKPM SATWE V2.1版用户手册P119，P126。
剪力墙配筋SATWE查看总结在参考了网上各位前辈网友的方法后，总结了SATWE中剪力墙配筋的查看方法。
SATWE完成“结构内力、配筋计算”后，点击进入SATWE“分析结果图形和文本显示”。
现以一幢10层框剪结构为例，说明SATWE中剪力墙配筋的三种方法，其中，结构抗震等级二级。
第一种方法：点击“图形文件输出”第2项“混凝土构件配筋及钢构件验算见图”，如图1所示。
图 1图2点开后，以一段L形剪力墙为例，如图2所示，现称该墙为L1墙。
此种方法SATWE将每段剪力墙看做单独的直线墙柱，直线墙段的上方（左方）纯数字表示直线段单侧端部暗柱的计算配筋量，比如，12和11，分别表示左侧竖向直线墙段单侧的暗柱计算配筋量，单位cm2，而直线墙段下方的以H开头的数字则表示墙身水平分布筋间距内的水平分布筋配筋值。
比如，此处墙身水平分布筋间距200mm，则此处的H1.3表示该墙身间距200mm内水平分布筋的面积为1.3 cm2，即为130mm2。
图3图3是此段墙的轴压比，可知，其轴压比>0.3，按照规范要求配置约束边缘构件。
所以，其阴影部分配筋面积为：12*2+11=35 cm2=3500 mm2此处12*2的意思是：竖向的墙段总长为900mm（从轴线交点算起），此处900mm全长设为约束边缘构件，而12 cm2只是暗柱一段的配筋量，所以此竖向墙段的配筋总量为12*2，加上下面横向墙段的坐侧暗柱配筋量11 cm2，共计35 cm2。
本约束边缘构件水平墙段lc=0.15*4500=675mm，ls=300mm，竖向墙段lt=800（全长）规范要求，二级抗震的约束边缘构件的阴影部分配筋率不小于 1.0%，且不小于6A16，下面验算：配筋率验算：配筋率验算：?=3500/（200*（1000+300））=1.35%>1.0%，且：6A16面积为1206mm2，所以，选配3500mm2合理。
注意：此种方法文本输出文件为WPJ*.OUT，详见PKPM SATWE V2.1版用户手册P119，P126。
一、SATWE配筋简图有关数字说明1.1 梁1.1.1砼梁和劲性梁其中：As1、As2、As3为梁上部(负弯矩)左支座、跨中、右支座的配筋面积(cm2)；Asm1、Asm2、Asm3表示梁下部(负弯矩)左支座、跨中、右支座的配筋面积(cm2)；Asv表示梁在Sb范围内的箍筋面积(cm2)，取抗剪箍筋Asv与剪扭箍筋Astv的大值；Ast表示梁受扭所需要的纵筋面积(cm2)；Ast1表示梁受扭所需要周边箍筋的单根钢筋的面积(cm2)。
G，VT分别为箍筋和剪扭配筋标志。
梁配筋计算说明：（1）对于配筋率大于1%的截面，程序自动按双排筋计算，此时，保护层取60mm；（2）当按双排筋计算还超限时，程序自动考虑压筋作用，按双筋方式配筋；（3）各截面的箍筋都是按用户输入的箍筋间距计算的，并按沿梁全长箍筋的面积配箍率要求控制。
若输入的箍筋间距为加密区间距，则加密区的箍筋计算结果可直接参考使用，如果非加密区与加密区的箍筋间距不同，则应按非加密区箍筋间距对计算结果进行换算；若输入的箍筋间距为非加密区间距，则非加密区的箍筋计算结果可直接参考使用，如果加密区与非加密区的箍筋间距不同，则应按加密区箍筋间距对计算结果进行换算。
1.1.2 钢梁R1-R2-R3其中：R1表示钢梁正应力与强度设计值的比值F1/f；R2表示钢梁整体稳定应力与强度设计值的比值F2/f；R3表示钢梁剪应力与抗剪强度设计值的比值F3/fv。
其中F1，F2，F3，的具体含义：F1=M/（Gb Wnb）F2=M/（Fb Wb）F3（跨中）=V S/(I tw)， F3（支座）=V/Awn1.2. 柱1.2.1 矩形混凝土柱和劲性柱在左上角标注：（Uc）、在柱中心标柱：Asv、在下边标注：Asx、在右边标注：Asy、引出线标注：As_cornerAs_corner（Uc）Asv AsyAsx其中：As_corner为柱一根角筋的面积，采用双偏压计算时，角筋面积不应小于此值，采用单偏压计算时，角筋面积可不受此值限制(cm2)；Asx，Asy分别为该柱B边和H边的单边配筋，包括角筋(cm2)；Asv 表示柱在Sc范围内的箍筋；Uc 表示柱的轴压比。
SATWE使用说明一、SATWE前处理有关操作说明参数补充定义多、高层结构分析需补充的参数共九项，它们分别为：总信息、风荷信息、地震信息、活荷信息、调整信息、配筋信息、设计信息地下室信息和砌体结构信息，对于一个工程，在第一次启动SATWE主菜单时，程序自动将上述所有参数赋值(取多数工程中常用值作为其隐含值)，并将其写到硬盘上名为SAT_DEF.PM文件中，以后再启动SATWE时，程序自动读取SAT_DEF.SAT中的信息，在每次修改这些参数后，程序都自动存盘，以保证这些参数在以后使用中的正确性。
在结构分析设计过程中，可能会经常改变上述参数，在"参数补充定义"菜单内改变参数后，不必再重复执行"生成SATWE数据"和"数据检查"菜单，可直接进行结构分析或配筋设计计算，SATWE在进行结构分析或配筋设计计算时，直接读取SAT_DEF.PM文件中的有关参数。
特殊构件的颜色梁：梁分为普通梁、不调幅梁、连梁和刚性梁，其中暗青色普为普通梁，亮青色为不调幅梁，亮黄色为连梁，亮红色为刚性梁。
梁端约束有刚接、铰接和滑动支座梁三种情况，铰接支座端有一红色小圆点，滑动支座端有一白色小圆点。
柱：柱分为普通柱，框支柱、角柱、上端铰接柱、下端铰接柱、两端铰接柱，其中暗黄色为普通柱，暗紫色为框支柱，亮紫色为角柱，亮白色为上端铰接柱，暗白色为下端铰接柱，亮青色为两端铰接柱。
框支柱由程序自动生成，其它的特殊柱需用户定义。
墙：剪力墙有砼墙和砌体材料墙，砼墙又分为普通墙、地下室外墙和人防设计中的临空墙。
墙用双线表示，其中，亮绿色为砌体材料墙，暗绿色为普通砼墙和地下室外墙，红色为人防临空墙。
弹性楼板"弹性楼板"是以房间为单元进行定义的，一个房间为一个弹性楼板单元，定义时，只需用光标在某个房间内点一下，则在该房间的形心处出现一个内带数字的白色小圆环，圆环内的数字为板厚(单位cm)，表示该房间已被定义为弹性楼板，在内力分析时将考虑该房间楼板的弹性变形影响；修改时，仅需在该房间内再点一下，则白色小圆环消失，说明该房的楼板已不是弹性楼板单元，在内力分析时将把它和与之相连的楼板一起，按"楼板无限刚"假定处理。
一、SATWE配筋简图有关数字说明1.1 梁1.1.1砼梁和劲性梁132 132 1Ast VTAst AsmAsm Asm AsAs AsGAsv-----其中：As1、As2、As3为梁上部(负弯矩)左支座、跨中、右支座的配筋面积(cm2)；Asm1、Asm2、Asm3表示梁下部(负弯矩)左支座、跨中、右支座的配筋面积(cm2)；Asv表示梁在Sb范围内的箍筋面积(cm2)，取抗剪箍筋Asv与剪扭箍筋Astv的大值；Ast表示梁受扭所需要的纵筋面积(cm2)；Ast1表示梁受扭所需要周边箍筋的单根钢筋的面积(cm2)。
G，VT分别为箍筋和剪扭配筋标志。
梁配筋计算说明：（1）对于配筋率大于1%的截面，程序自动按双排筋计算，此时，保护层取60mm；（2）当按双排筋计算还超限时，程序自动考虑压筋作用，按双筋方式配筋；（3）各截面的箍筋都是按用户输入的箍筋间距计算的，并按沿梁全长箍筋的面积配箍率要求控制。
若输入的箍筋间距为加密区间距，则加密区的箍筋计算结果可直接参考使用，如果非加密区与加密区的箍筋间距不同，则应按非加密区箍筋间距对计算结果进行换算；若输入的箍筋间距为非加密区间距，则非加密区的箍筋计算结果可直接参考使用，如果加密区与非加密区的箍筋间距不同，则应按加密区箍筋间距对计算结果进行换算。
1.1.2 钢梁R1-R2-R3其中：R1表示钢梁正应力与强度设计值的比值F1/f；R2表示钢梁整体稳定应力与强度设计值的比值F2/f；R3表示钢梁剪应力与抗剪强度设计值的比值F3/fv。
其中F1，F2，F3，的具体含义：F1=M/（Gb Wnb）F2=M/（Fb Wb）F3（跨中）=V S/(I tw)， F3（支座）=V/Awn1.2. 柱1.2.1 矩形混凝土柱和劲性柱在左上角标注：（Uc）、在柱中心标柱：Asv、在下边标注：Asx、在右边标注：Asy、引出线标注：As_cornerAs_corner（Asx其中：As_corner为柱一根角筋的面积，采用双偏压计算时，角筋面积不应小于此值，采用单偏压计算时，角筋面积可不受此值限制(cm2)；Asx，Asy分别为该柱B边和H边的单边配筋，包括角筋(cm2)；Asv 表示柱在Sc范围内的箍筋；Uc 表示柱的轴压比。
根据SATWE计算结果手工配筋一、SATWE梁的计算结果的含义：1、加密区和非加密区箍筋都是按用户输入的箍筋间距计算的,并按沿梁全长箍筋的面积配筋率要求控制;若输入的箍筋间距为加密区间距,则加密区的箍筋计算结果可直接参考使用,如果非加密区与加密区的箍筋间距不同,则应按非加密区箍筋间距对计算结果进行换算；1）用户输入的箍筋间距信息在SATWE参数设置框中2）沿梁全长箍筋的面积配筋率要求,见混规11．3．9 梁端设置的第一个箍筋距框架节点边缘不应大于50mm;非加密区的箍筋间距不宜大于加密区箍筋间距的2倍;沿梁全长箍筋的面积配筋率ρsv应符合下列规定：3）如何进行换算保持总的配箍率不变,当加密区间距为100,非加密区间距为200,则应对非加密区箍筋面积进行换算,假设换算前后面积分别为ASV1、ASV2,间距分别为S1、S2,则有：ASV1/ S1= ASV2/ S2.即Asv/S保持不变,原因见混规-2010中式4.3.2-22、算例下面的梁为百盛米厂第三层右边数过来第四根边梁;该梁有关信息如下：截面参数 m BH = 0.2500.600保护层厚度 mm Cov = 30.0箍筋间距 mm SS = 100.0混凝土强度等级 RC = 30.0主筋强度 N/mm2 FYI = 360.0箍筋强度 N/mm2 FYJ = 210.0抗震构造措施的抗震等级 NF = 41、梁顶纵筋和梁底纵筋bxh=250mmx600mm1）配置原则：框架梁、次梁单侧纵筋不得多于两层,底筋根数不少于3根；同侧纵筋布置中,不同直径的钢筋,直径相差不大于2级；框架梁、次梁通长纵筋直径可小于支座短筋直径;尽量使通长面筋钢筋面积不大于支座纵筋面积的60％,但不宜小于30％;2）手工配置：梁面右：AS=12cm2=1200 mm2, 实配4根HRB400级直径201257,保护层C=20, 2x20+8+3x25+4x20=211<250, 放置一排,满足见混凝P102和P115梁底左：AS=13cm2=1300 mm2, 实配5根HRB400级直径201571,保护层C=20,2x20+8+4x25+5x20=256>250, 放置两排,上排2根,下排3根;2、梁加密区、非加密区箍筋：G0.7—0.71）配置原则：1.满足受力要求；2.满足构造要求；2）手工配置：G0.7—0.7G—箍筋标志0.7—表示在箍筋间距100mm范围内,箍筋总横截面S范围内水平剖切面面积为70 mm2,至少配置2肢箍,2ASV1≧70mm2, 即有单肢箍Asv1≧35mm2,d=8mmAsv1=50.3,满足要求;3 非加密区换算ASV1/ S1= ASV2/ S2,ASV1=0.7后,S1=100,非加密区S2=150,则ASV2=1.05=105mm2,配置2肢箍,2根 d=8mmAsv=50.3x2=100.6mm2,面积基本满足;若非加密区间距为200,ASV1/ S1= ASV2/ S2,ASV1=0.7,S1=100,S2=200,则ASV2=1.4=140 mm2,则若配置2肢箍,2根d=8mm50.3则不安全, 可配2根d=10mm钢筋,Asv2=157mm2>140mm23、梁受扭纵筋：VT1—0.1VT—受扭钢筋标志1—表示受扭纵筋面积,单位为cm2,1即为100 mm2,可在梁侧配置受扭纵筋N4根12As=452.2mm2,混规11.3.94、梁抗扭箍筋0.1—表示抗扭箍筋沿周边布置的单肢箍面积cm2,即10 mm2,此处可验算上述配置箍筋是否满足70+10=80的要求,适配箍筋Asv=2x50.3mm2>80mm2,满足即实配箍筋面积≧抗扭箍筋面积+抗剪箍筋面积;5、PKPM的初始配筋钢筋与手算比较：梁左：1电算配筋为：2根20+2根18HRB400,As=1137mm2, 略小于配筋简图中1200mm21200-137/1200=5.2%2）手算配筋：4根HRB400,Asv=1257mm2,略大,偏安全;3）比较：由上知道,手工配筋人为地减少了钢筋直径种类,便于施工,故配筋更加合理;二、SATWE柱的计算结果的含义：1、柱全截面的配筋面积为：As=2Asx+Asy - 4As_corner；2、柱的箍筋是按用户输入的箍筋间距计算的,并按加密区内最小体积配箍率要求控制；柱的体积配箍率是按双肢箍形式计算的,当柱为构造配筋时,按构造要求的体积配箍率计算的箍筋也是按双肢箍形式给出的;抗规6．3．9柱箍筋加密区的体积配箍率,应按下列规定采用：1柱箍筋加密区的体积配箍率应符合下式要求：2、算例下面的柱为中山颐园第一层右上角柱;该梁有关信息如下：截面参数 m BH = 0.6000.600保护层厚度 mm Cov = 30.0箍筋间距 mm SS = 100.0混凝土强度等级 RC = 35.0主筋强度 N/mm2 FYI = 360.0箍筋强度 N/mm2 FYJ = 210.0抗震构造措施的抗震等级 NF = 41柱边纵筋：1配置原则：满足全截面最小配筋率要求抗规6.3.7；除此之外,柱每侧纵向钢筋配筋率不小于0.2％角筋可重复计算；柱纵筋间距不大于200,净距不小于50;一般取150～200抗规6.3.8；应注意边柱、角柱在顶层的计算结果；当地下室顶板为嵌固端时,应注意地下室柱截面每侧的纵向钢筋面积要求；调整柱纵筋直径,根数宜不变；2柱一侧面积为3800,配置8根25,实配面积为3927,但需放置两排;另一侧为1800,配置4根25,实配面积为1963,需放置一排;2加密区与非加密区箍筋1配置原则：满足受力要求；满足构造要求；抗规6.3.7裙房框架的角柱、楼梯间等部位的短柱剪跨比不大于2箍筋全长加密;2加密区抗剪箍筋面积为130 mm2,配置3肢直径8钢筋,实配抗剪箍筋面积150.9 mm2,但为了满足箍筋肢距要求,故配筋4肢直径8钢筋;非加密区间距取100时,非加密区抗剪箍筋面积为100 mm2；假设非加密区箍筋为4肢,则非加密区抗剪箍筋面积为201.2 mm2,若假设其间距为S2,则S2=200 mm;若取加密区间距为150,也是4肢直径8钢筋,实配抗剪箍筋面积201.2 mm2,换算为间距为100时,换算抗剪箍筋面积为201.2 /1.5=133.3 mm2>100 mm2浪费; 3加密区体积配箍率算例。
SATWE配筋简图解读首先，8-100/150/200的双肢箍筋每延米面积分别为1005/670/503，单位是mm2.计算结果的单位是cm2.如果计算出来是G0.5-0.5,如果是次梁的话，就是8-200(2)，因为503=0.5cm2,刚好满足，按相应的抗震等级取非加密区的最大间距，一般次梁8-200(2)够了。
如果框架梁G0.5-0.5的话，那肯定就是8-100/200了，当然一般间距要看构造要求，并和计算结果比较配筋。
如果是1.0-0.5的话，8/100也刚好满住要求。
若是1.5-0.5那就要用10的了，最小间距按规范，即10@100/200其实也很简单，看次梁小于0.5的，一律8@200，还有其他的，如8@150等等.框架梁看中间最大的是多少，如果小于等于1.0取8@100/200.大于1.0，必须要用10的了。
当然要熟悉规范，还要懂得怎么计算，结合起来配。
问题如下：1.剪力墙下面的“H0.8”根据帮助文件那里说是指Swh范围内水平分布筋面积，我想问问“Swh范围内”是不是指SATWE参数设置里面的“墙水平分布筋间距”？同时这个面积是指两侧的吧？假如是，那根据“H0.8”我配Φ10@200（面积为392，我在SATWE里面设置墙水平分布筋间距为200的），这样对吗？两侧面积加起来低于0.8cm2呀各位大侠你们觉得该怎么配！H0.8是指Swh范围内的水平分布筋面积，Swh范围指的就是Satwe参数中的墙水平分布筋间距，是指的双侧的，那么单侧就是0.8/2=0.4cm^2,而一根8为0.503，已远大于0.4，所以Φ8@200足够，不必加大。
竖向：计算过程是：1000X200X0.3%=600mm^2，但同样是指双侧，除以2就是300mm^2.Φ10@200(面积393mm^2)足够,而不需要Φ12@180（面积为628）。
我一般先换算成1米内的配筋值再来配比如你输入的间距是200 mm 计算结果是H0.8 那就用0.8*100*1000/200=400mm2 再除以2 就是200mm2 再查板配筋表就可以了所以配8@200面积250>200 满足要求了！。
一、 SATWE 配筋简图有关数字说明1.1 梁1.1.1砼梁和劲性梁1321321Ast VTAst Asm Asm Asm As As As GAsv-----其中：As1、As2、As3为梁上部(负弯矩)左支座、跨中、右支座的配筋面积(cm2)；Asm1、Asm2、Asm3表示梁下部(负弯矩)左支座、跨中、右支座的配筋面积(cm2)； Asv 表示梁在Sb 范围内的箍筋面积(cm2)， 取抗剪箍筋Asv 与剪扭箍筋Astv 的大值；Ast 表示梁受扭所需要的纵筋面积(cm2)；Ast1表示梁受扭所需要周边箍筋的单根钢筋的面积(cm2)。
G ，VT 分别为箍筋和剪扭配筋标志。
梁配筋计算说明：（1）对于配筋率大于1%的截面，程序自动按双排筋计算，此时，保护层取60mm ；（2）当按双排筋计算还超限时，程序自动考虑压筋作用，按双筋方式配筋；（3）各截面的箍筋都是按用户输入的箍筋间距计算的，并按沿梁全长箍筋的面积配箍率要求控制。
若输入的箍筋间距为加密区间距，则加密区的箍筋计算结果可直接参考使用，如果非加密区与加密区的箍筋间距不同，则应按非加密区箍筋间距对计算结果进行换算；若输入的箍筋间距为非加密区间距，则非加密区的箍筋计算结果可直接参考使用，如果加密区与非加密区的箍筋间距不同，则应按加密区箍筋间距对计算结果进行换算。
1.1.2 钢梁R1-R2-R3其中：R1表示钢梁正应力与强度设计值的比值F1/f；R2表示钢梁整体稳定应力与强度设计值的比值F2/f；R3表示钢梁剪应力与抗剪强度设计值的比值F3/fv。
其中F1，F2，F3，的具体含义：F1=M/（Gb Wnb）F2=M/（Fb Wb）F3（跨中）=V S/(I tw)， F3（支座）=V/Awn1.2. 柱1.2.1 矩形混凝土柱和劲性柱在左上角标注：（Uc）、在柱中心标柱：Asv、在下边标注：Asx、在右边标注：Asy、引出线标注：As_cornerAs_corner（Asx其中：As_corner为柱一根角筋的面积，采用双偏压计算时，角筋面积不应小于此值，采用单偏压计算时，角筋面积可不受此值限制(cm2)；Asx，Asy分别为该柱B边和H边的单边配筋，包括角筋(cm2)；Asv 表示柱在Sc范围内的箍筋；Uc 表示柱的轴压比。
剪力墙配筋SATWE查看总结在参考了网上各位前辈网友的方法后，总结了SATWE中剪力墙配筋的查看方法。
SATWE完成“结构内力、配筋计算”后，点击进入SATWE“分析结果图形和文本显示”。
现以一幢10层框剪结构为例，说明SATWE中剪力墙配筋的三种方法，其中，结构抗震等级二级。
第一种方法：点击“图形文件输出”第2项“混凝土构件配筋及钢构件验算见图”，如图1所示。
图 1图2点开后，以一段L形剪力墙为例，如图2所示，现称该墙为L1墙。
此种方法SATWE将每段剪力墙看做单独的直线墙柱，直线墙段的上方（左方）纯数字表示直线段单侧端部暗柱的计算配筋量，比如，12和11，分别表示左侧竖向直线墙段单侧的暗柱计算配筋量，单位cm2，而直线墙段下方的以H开头的数字则表示墙身水平分布筋间距内的水平分布筋配筋值。
比如，此处墙身水平分布筋间距200mm，则此处的H1.3表示该墙身间距200mm内水平分布筋的面积为1.3 cm2，即为130mm2。
图3图3是此段墙的轴压比，可知，其轴压比>0.3，按照规范要求配置约束边缘构件。
所以，其阴影部分配筋面积为：12*2+11=35 cm2=3500 mm2此处12*2的意思是：竖向的墙段总长为900mm（从轴线交点算起），此处900mm全长设为约束边缘构件，而12 cm2只是暗柱一段的配筋量，所以此竖向墙段的配筋总量为12*2，加上下面横向墙段的坐侧暗柱配筋量11 cm2，共计35 cm2。
本约束边缘构件水平墙段lc=0.15*4500=675mm，ls=300mm，竖向墙段lt=800（全长）规范要求，二级抗震的约束边缘构件的阴影部分配筋率不小于 1.0%，且不小于6A16，下面验算：配筋率验算：配筋率验算：?=3500/（200*（1000+300））=1.35%>1.0%，且：6A16面积为1206mm2，所以，选配3500mm2合理。
注意：此种方法文本输出文件为WPJ*.OUT，详见PKPM SATWE V2.1版用户手册P119，P126。
第二课 SATWE参数的设置原理[本文收集了众多资料汇编而成] 编制人QQ：11928389385 结构整体的计算分析5.1 建筑结构计算分析的步骤1 建立正确的计算模型2 合理正确设置计算参数计算开始以前，设计人员首先要根据新规范的具体规定和软件手册对参数意义的描述，以及工程的实际情况，对软件初始参数和特殊构件进行正确设置。
但有几个参数是关系到整体计算结果的，必须首先确定其合理取值，才能保证后续计算结果的正确性。
这些参数包括振型组合数、最大地震力作用方向和结构基本周期等，在计算前很难估计，需要经过试算才能得到。
(1)振型组合数是软件在做抗震计算时考虑振型的数量。
该值取值太小不能正确反映模型应当考虑的振型数量，使计算结果失真；取值太大，不仅浪费时间，还可能使计算结果发生畸变。
《高层建筑混凝土结构技术规程》5.1.13-2条规定，抗震计算时，宜考虑平扭藕联计算结构的扭转效应，振型数不宜小于15，对多塔结构的振型数不应小于塔楼的9倍，且计算振型数应使振型参与质量不小于总质量的90％。
一般而言，振型数的多少于结构层数及结构自由度有关，当结构层数较多或结构层刚度突变较大时，振型数应当取得多些，如有弹性节点、多塔楼、转换层等结构形式。
振型组合数是否取值合理，可以看软件计算书中的x，y向的有效质量系数是否大于0.9。
具体操作是，首先根据工程实际情况及设计经验预设一个振型数计算后考察有效质量系数是否大于0.9，若小于0.9，可逐步加大振型个数，直到x,y两个方向的有效质量系数都大于0.9为止。
必须指出的是，结构的振型组合数并不是越大越好，其最大值不能超过结构得总自由度数。
例如对采用刚性板假定得单塔结构，考虑扭转藕联作用时，其振型不得超过结构层数的3倍。
如果选取的振型组合数已经增加到结构层数的3倍，其有效质量系数仍不能满足要求，也不能再增加振型数，而应认真分析原因，考虑结构方案是否合理。
（2）最大地震力作用方向是指地震沿着不同方向作用，结构地震反映的大小也各不相同，那么必然存在某各角度使得结构地震反应值最大的最不利地震作用方向。
剪力墙配筋SATWE查看总结在参考了网上各位前辈网友的方法后，总结了SATWE中剪力墙配筋的查看方法。
SATWE完成“结构内力、配筋计算”后，点击进入SATWE“分析结果图形和文本显示”。
现以一幢10层框剪结构为例，说明SATWE中剪力墙配筋的三种方法，其中，结构抗震等级二级。
第一种方法：点击“图形文件输出”第2项“混凝土构件配筋及钢构件验算见图”，如图1所示。
图1图2点开后，以一段L形剪力墙为例，如图2所示，现称该墙为L1墙。
此种方法SATWE将每段剪力墙看做单独的直线墙柱，直线墙段的上方（左方）纯数字表示直线段单侧端部暗柱的计算配筋量，比如，12和11，分别表示左侧竖向直线墙段单侧的暗柱计算配筋量，单位cm2，而直线墙段下方的以H开头的数字则表示墙身水平分布筋间距内的水平分布筋配筋值。
比如，此处墙身水平分布筋间距200mm，则此处的表示该墙身间距200mm内水平分布筋的面积为cm2，即为130mm2。
图3图3是此段墙的轴压比，可知，其轴压比>，按照规范要求配置约束边缘构件。
所以，其阴影部分配筋面积为：12*2+11=35 cm2=3500 mm2此处12*2的意思是：竖向的墙段总长为900mm（从轴线交点算起），此处900mm全长设为约束边缘构件，而12 cm2只是暗柱一段的配筋量，所以此竖向墙段的配筋总量为12*2，加上下面横向墙段的坐侧暗柱配筋量11 cm2，共计35 cm2。
本约束边缘构件水平墙段lc=*4500=675mm，ls=300mm，竖向墙段lt=800（全长）规范要求，二级抗震的约束边缘构件的阴影部分配筋率不小于%，且不小于6A16，下面验算：配筋率验算：配筋率验算： =3500/（200*（1000+300））=%>%，且：6A16面积为1206mm2，所以，选配3500mm2合理。
注意：此种方法文本输出文件为WPJ*.OUT，详见PKPM SATWE 版用户手册P119，P126。
一、 SATWE 配筋简图有关数字说明1.1 梁1.1.1砼梁和劲性梁1321321Ast VTAst Asm Asm Asm As As As GAsv-----其中：As1、As2、As3为梁上部(负弯矩)左支座、跨中、右支座的配筋面积(cm2)；Asm1、Asm2、Asm3表示梁下部(负弯矩)左支座、跨中、右支座的配筋面积(cm2)； Asv 表示梁在Sb 范围内的箍筋面积(cm2)， 取抗剪箍筋Asv 与剪扭箍筋Astv 的大值；Ast 表示梁受扭所需要的纵筋面积(cm2)；Ast1表示梁受扭所需要周边箍筋的单根钢筋的面积(cm2)。
G ，VT 分别为箍筋和剪扭配筋标志。
梁配筋计算说明：（1）对于配筋率大于1%的截面，程序自动按双排筋计算，此时，保护层取60mm ；（2）当按双排筋计算还超限时，程序自动考虑压筋作用，按双筋方式配筋；（3）各截面的箍筋都是按用户输入的箍筋间距计算的，并按沿梁全长箍筋的面积配箍率要求控制。
若输入的箍筋间距为加密区间距，则加密区的箍筋计算结果可直接参考使用，如果非加密区与加密区的箍筋间距不同，则应按非加密区箍筋间距对计算结果进行换算；若输入的箍筋间距为非加密区间距，则非加密区的箍筋计算结果可直接参考使用，如果加密区与非加密区的箍筋间距不同，则应按加密区箍筋间距对计算结果进行换算。
1.1.2 钢梁R1-R2-R3其中：R1表示钢梁正应力与强度设计值的比值F1/f；R2表示钢梁整体稳定应力与强度设计值的比值F2/f；R3表示钢梁剪应力与抗剪强度设计值的比值F3/fv。
其中F1，F2，F3，的具体含义：F1=M/（Gb Wnb）F2=M/（Fb Wb）F3（跨中）=V S/(I tw)， F3（支座）=V/Awn1.2. 柱1.2.1 矩形混凝土柱和劲性柱在左上角标注：（Uc）、在柱中心标柱：Asv、在下边标注：Asx、在右边标注：Asy、引出线标注：As_cornerAs_corner（Asx其中：As_corner为柱一根角筋的面积，采用双偏压计算时，角筋面积不应小于此值，采用单偏压计算时，角筋面积可不受此值限制(cm2)；Asx，Asy分别为该柱B边和H边的单边配筋，包括角筋(cm2)；Asv 表示柱在Sc范围内的箍筋；Uc 表示柱的轴压比。
柱配筋说明：（1）柱全截面的配筋面积为：As=2*(Asx+Asy) - 4*As_corner；（2）柱的箍筋是按用户输入的箍筋间距计算的，并按加密区内最小体积配箍率要求控制；（3）柱的体积配箍率是按双肢箍形式计算的，当柱为构造配筋时，按构造要求的体积配箍率计算的箍筋也是按双肢箍形式给出的。
1.2.2 异形混凝土柱当选择单偏压计算时，程序把截面上的整体内力分配到各柱肢上，对各柱肢按单偏压、拉配筋计算，每个柱肢输出两个数：Asw和Asvw，其中：Asw表示该柱肢单边的配筋面积(cm2)，Asvw表示该墙分布筋间距Sw范围内的分布筋面积(cm2)。
当选择双偏压时，程序按整截面进行配筋计算，每根柱的主筋输出两个数，标注在一条引出线的上下（Asz/Asf），其中Asz表示异形柱固定钢筋位置的配筋面积，即位于直线柱肢角部的配筋面积之和(cm2)，Asf表示附加钢筋的配筋面积，即除Asz之外的钢筋面积(cm2)。
1.2.3 钢柱柱一侧标注：R1R2R3其中：R1表示钢柱正应力与强度设计值的比值F1/f；R2表示钢柱X向稳定应力与强度设计值的比值F2/f；R3表示钢柱Y向稳定应力与强度设计值的比值F3/f。
其中F1，F2，F3，的具体含义：F1=N/An+Mx/(Gx*Wnx)+My/(Gy*Wny)F2=N/(Fx*A)+Bmx*My/(Gx*Wx (1－0.8 N/Nex))+Bty*My/(Fby*Wy)F3=N/(Fy*A)+Bmy*My/(Gy*Wy (1－0.8 N/Nex))+Btx*Mx/(Fbx*Wx)1.2.4 钢管混凝土柱在柱中心标注一个数：R1其中：R1表示钢管混凝土柱的轴力设计值与其抗力的比值N/Nu。
1.3. 支撑1.3.1 混凝土支撑Asx —Asy 支撑X、Y边单边配筋面积Gasv 支撑箍筋面积其中：Asx，Asy，Asv的解释同柱，支撑配筋的看法，是：把支撑向Z方向投影，即可得到如柱图一样的截面形式。
1.3.2 钢支撑R1-R2-R3其中：R1表示钢支撑正应力与强度设计值的比值F1/f；R2表示钢支撑X向稳定应力与强度设计值的比值F2/f；R3表示钢支撑Y向稳定应力与强度设计值的比值F3/f。
其中F1，F2，F3，的具体含义：F1=N/AnF2=N/（Fx A ATx）F3=N/（Fy A ATy）1.4. 混凝土剪力墙1.4.1 墙-柱Asw 墙-柱一端暗柱配筋面积HAshw 墙-柱水平分部筋面积其中：Asw表示墙柱一端的暗柱配筋总面积(cm2)，如按柱配筋，Asw为按柱对称配筋计算的单边的钢筋面积；Aswh为水平分布筋间距Swh范围内水平分布筋面积(cm2)。
1.4.2 墙-梁Asw (洞口)墙-梁单边配筋面积HAshw （洞口）墙-梁箍筋面积其中：Asw表示墙-梁一边的主筋面积(cm2)，墙-梁按对称配筋计算；Aswh表示墙-梁的箍筋面积，是梁箍筋间距Sb范围内的箍筋面积(cm2)；需特别说明的是：2001年3月以后版本的SATWE软件中，墙-梁除砼强度与剪力墙一致外，其它参数（如主筋强度、箍筋强度、墙-梁的箍筋间距等）均与框架梁一致。
二、2001年4月版SATWE的主要改进2.1结构周期、地震力计算结果输出文件WZQ.OUT2.1.1各振型的振动方向正在修订的《高规》为控制结构的扭转效应，对扭转振动周期和平动振动周期的比值给出了明确规定。
SATWE软件参考ETABS的方法，给出了如何判断一个周期是扭转振动周期还是平动振动周期的方法。
输出信息如下：3-Dimensional Vibration Period (Seconds)and Vibration Coefficient in X, Y Direction and TorsionMode No Period Angle Movement Torsion其中：Mode No ——为周期序号Period ——为周期值，单位（秒）Angle ——振动角度，单位（度）Movement ——平动振动系数Torsion ——扭转振动系数对于一个振动周期来说，若扭振动系数等于1，则说明该周期为纯扭转振动周期。
若平动振动系数等于1，则说明该周期为纯平动振动周期，其振动方向为Angle，若Angle=0度，则为X方向的平动，若Angle=90度，则为Y方向的平动，否则，为沿Angle角度的空间振动。
若扭振动系数和平动振动系数都不等于1，则该周期为扭转振动和平动振动混合周期。
2.1.2 地震作用效应最大的方向在SATWE软件的参数定义菜单中有一个参数：“水平力与整体坐标夹角Angle”，该参数为地震力、风力作用方向与结构整体坐标的夹角。
当需进行多方向侧向力核算时，可改变此参数，则程序以该方向为新的X轴进行坐标变换，这时计算的X向地震力和风荷载是沿Angle角度方向的，Y向地震力和风荷载是垂直于Angle角度方向的。
对于复杂结构，难以直观地判断出哪个方向的地震作用效应最大，而工程设计中又应该沿该方向（或垂直于该方向）作用水平力进行设计校核。
新版SATWE程序增加了地震作用效应最大的方向计算功能，输出信息如下，其中Angle的单位为度。
The Direction in Which the Responce of Earthquake is MaximumAngle = ??? (Degree)2.1.3 主振型判断对于刚度均匀的结构，在考虑扭转耦连计算时，一般来说前两个或几个振型为其主振型，但对于刚度不均匀的复杂结构，上述规律不一定存在，SATWE程序中给出了各振型对基底剪力贡献比例的计算功能，输出信息如下：Bese-Shear Force of each Vibration Mode in X Direction-------------------------------------------------------Mode No Force Ratio(%)其中：Mode No ——为振型序号Force ——为该振型的基底剪力Ratio ——为该振型的基底剪力占总基底剪力的百分比。
通过参数Ratio可以判断出那个振型是X方向或Y方向的主振型，并可查看以及每个振型对基底剪力的贡献大小。
2.1.4 振型数取值合理性判断对于刚度不均匀的复杂结构，尤其对于多塔结构，在考虑扭转耦连计算时，很难确定应该取多少个振型计算其地震力，若计算振型数给少了，有些地震力计算不出来，结构的抗震设计不安全，而计算振型数给的太多，计算量增加很多，影响计算效率。
SATWE软件参考ETABS的方法，引进了振型有效质量概念，根据用户给定的计算振型数nMode，计算出X方向和Y方向的振型有效质量Cmass-x和Cmass-y，通过Cmass-x和Cmass-y的大小来判断所给定的nMode是否已足够。
输出信息如下：Coefficient of effective mass in X directiona: Cmass-x = ???（%）Coefficient of effective mass in Y directiona: Cmass-y = ???（%）其中程序给出的Cmass-x和Cmass-y为百分数，Cmass-x和Cmass-y越大，表明对计算地震力有贡献的质量越多，未计算出来的地震力越少。
从理论上讲，Cmass-x和Cmass-y应达到100%，才不至于丢失地震力，但实际计算中无法达到100%的理论值，计算经验表明，若Cmass-x或Cmass-y小于80%，则说明用户给定的计算振型数不够，应增加计算振型数。
2.1.5各层地震剪力输出为了便于设计人员更深入地把握设计方案，在WZQ.OUT文件中增加了结构各层地震剪力输出功能。
输出信息如下：Shear Force of the Building (CQC) 或（SRSS）-------------------------------------------------------Floor Tower Fx Vx Mx(kN) (kN) (kN-m)其中：Floor ——为层号Tower ——为塔号Fx ——为该层该塔的地震力，若不考虑扭转耦连，则为SRSS法计算结果，若考虑扭转耦连，则为CQC法计算结果Vx ——为该层该塔的地震剪力Mx ——为该层该塔的地震倾覆弯矩2.2模拟施工荷载计算由于恒载的特殊性，在2001年4月以前版本的SATWE软件中有“一次性加载”和“模拟施工加载”计算恒载作用效应的功能，其中“模拟施工加载”方式较好地模拟了在钢筋混凝土结构施工过程中，逐层加载，逐层找平的过程（详见SATWE说明书8.1.6节）。
