2021年PKPM手工配筋(根据SATWE配筋简图)之令狐采学创编

第四章施工图的绘制作为结构工程师，施工图就是我们的思想的表达，为了正确表达我们的设计思想和设计理念，画出良好的施工图那是必不可少的。

第一节板钢筋图的绘制板可分为单向板和双向板。

单向板指两边支承或四边支承时长宽比>2。

双向板指四边支承时长宽比<2。

单向板的配筋计算只需计算短跨方向的底筋，长跨方向的底筋和四边的负筋按构造要求，负筋长度从梁边到板内的长度取短净跨的1/4。

双向板的配筋计算需计算两个方向的底筋和四边负筋，负筋长度从梁边到板内的长度取短净跨的1/4。

第二节梁钢筋图的绘制图中代表钢筋配筋如上（此图涉及的平法表示见03G101-1图集）1、梁下部纵筋面积（418）=10.182cm >9.02cm 2、梁上部左端纵筋面积（420）=12.572cm ≈132cm 3、梁上部右端纵筋面积（420）=10.182cm >112cm 4、梁加密区一个间距范围内箍筋面积（双肢箍8@100）=1.012cm >0.52cm 5、梁非加密区一个间距范围内箍筋面积（双肢箍8@200）=0.52cm ≈0.52cm6、考虑梁高≥450㎜在梁侧面配构造钢筋4127、上下纵筋之间的距离要≤200㎜注意：取某轴线上所有梁归为一类b≥350采用四肢箍h≥450加腰筋；框架梁截面高度一般>400，规范规定梁箍筋间距大于梁截面高度的1/4，如果截面高度小于400，则箍筋最小间距得<100，【特别注意】那么如何进行箍筋加密区和非加密区的箍筋间距转换。

已知：假定在SATWE上显示的结果为GAsv-Asv0，即加密区的箍筋面积为Asv，非加密区的箍筋面积为Asv0，在SA TWE中输入的箍筋间距为100。

加密区箍筋：梁通常采用的是n肢箍，选用单肢箍的面积为A的箍筋，则双肢箍的面积为nA。

如果nA>Asv，则可以选用这种钢筋。

非加密区箍筋：换算成间距为200的箍筋，nAx100/200，n是因为选择n肢箍。

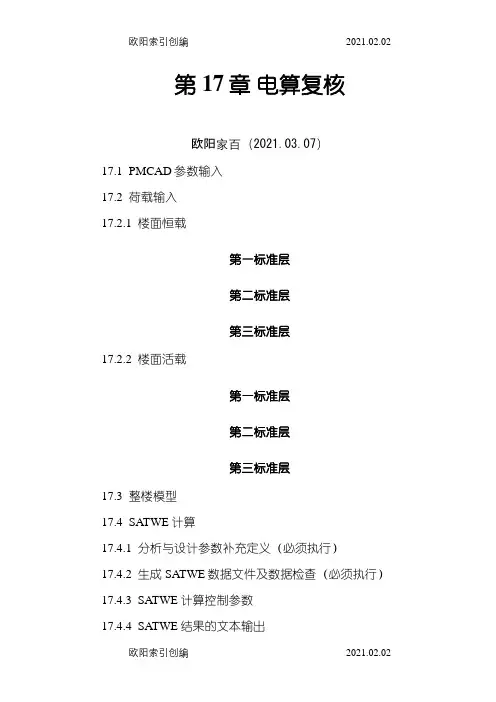

第17章电算复核欧阳家百（2021.03.07）17.1 PMCAD参数输入17.2 荷载输入17.2.1 楼面恒载第一标准层第二标准层第三标准层17.2.2 楼面活载第一标准层第二标准层第三标准层17.3 整楼模型17.4 SATWE计算17.4.1 分析与设计参数补充定义（必须执行）17.4.2 生成SATWE数据文件及数据检查（必须执行）17.4.3 SATWE计算控制参数17.4.4 SATWE结果的文本输出17.4.4.1 结构设计信息///////////////////////////////////////////////////////////////////////////| 公司名称: || || 建筑结构的总信息 || SATWE 中文版 || 文件名: WMASS.OUT || ||工程名称 : 设计人 : ||工程代号 : 校核人 : 日期:/ 6/ 9 |///////////////////////////////////////////////////////////////////////////总信息 ..............................................结构材料信息: 钢砼结构混凝土容重 (kN/m3): Gc = 26.00钢材容重 (kN/m3): Gs = 78.00水平力的夹角 (Rad): ARF = 0.00地下室层数: MBASE= 0竖向荷载计算信息: 按模拟施工加荷计算方式风荷载计算信息: 不计算风荷载地震力计算信息: 计算X,Y两个方向的地震力特殊荷载计算信息: 不计算结构类别: 框架结构裙房层数: MANNEX= 0转换层所在层号： MCHANGE= 0墙元细分最大控制长度(m) DMAX= 2.00墙元侧向节点信息: 内部节点是否对全楼强制采用刚性楼板假定否采用的楼层刚度算法层间剪力比层间位移算法风荷载信息 ..........................................修正后的基本风压 (kN/m2): WO = 0.30地面粗糙程度: B 类结构基本周期（秒）: T1 = 0.00体形变化分段数: MPART= 1各段最高层号: NSTi = 4各段体形系数: USi = 1.30地震信息 ............................................振型组合方法(CQC耦联;SRSS非耦联) CQC 计算振型数: NMODE= 12地震烈度: NAF = 7.00场地类别: KD = 2设计地震分组: 三组特征周期 TG = 0.45多遇地震影响系数最大值 Rmax1 = 0.08罕遇地震影响系数最大值 Rmax2 = 0.50框架的抗震等级: NF = 3剪力墙的抗震等级: NW = 3活荷质量折减系数: RMC = 0.50周期折减系数: TC = 1.00结构的阻尼比 (%): DAMP = 5.00是否考虑偶然偏心: 否是否考虑双向地震扭转效应: 否斜交抗侧力构件方向的附加地震数 = 0活荷载信息 ..........................................考虑活荷不利布置的层数从第 1 到4层柱、墙活荷载是否折减不折算传到基础的活荷载是否折减折算柱，墙，基础活荷载折减系数计算截面以上的层数折减系数1 1.0023 0.8545 0.7068 0.65920 0.60> 20 0.55调整信息 ........................................中梁刚度增大系数： BK = 1.00梁端弯矩调幅系数： BT = 0.85梁设计弯矩增大系数： BM = 1.00连梁刚度折减系数： BLZ = 0.70梁扭矩折减系数： TB = 0.40全楼地震力放大系数： RSF = 1.000.2Qo 调整起始层号： KQ1 = 00.2Qo 调整终止层号： KQ2 = 0顶塔楼内力放大起算层号： NTL = 0顶塔楼内力放大： RTL = 1.00九度结构及一级框架梁柱超配筋系数 CPCOEF91 = 1.15是否按抗震规范5.2.5调整楼层地震力IAUTO525 = 1是否调整与框支柱相连的梁内力 IREGU_KZZB = 0剪力墙加强区起算层号 LEV_JLQJQ = 1强制指定的薄弱层个数 NWEAK = 0配筋信息 ........................................梁主筋强度 (N/mm2): IB = 360柱主筋强度 (N/mm2): IC = 360墙主筋强度 (N/mm2): IW = 210梁箍筋强度 (N/mm2): JB = 300柱箍筋强度 (N/mm2): JC = 300墙分布筋强度 (N/mm2): JWH = 210梁箍筋最大间距 (mm): SB = 100.00柱箍筋最大间距 (mm): SC = 100.00墙水平分布筋最大间距 (mm): SWH = 200.00墙竖向筋分布最小配筋率 (%): RWV = 0.30设计信息 ........................................结构重要性系数: RWO = 1.00柱计算长度计算原则: 有侧移梁柱重叠部分简化: 不作为刚域是否考虑 PDelt 效应：否柱配筋计算原则: 按单偏压计算钢构件截面净毛面积比: RN = 0.85梁保护层厚度 (mm): BCB = 30.00柱保护层厚度 (mm): ACA = 30.00是否按砼规范(7.3.113)计算砼柱计算长度系数: 否荷载组合信息 ........................................恒载分项系数: CDEAD= 1.20活载分项系数: CLIVE= 1.40风荷载分项系数: CWIND= 1.40水平地震力分项系数: CEA_H= 1.30竖向地震力分项系数: CEA_V= 0.50特殊荷载分项系数: CSPY = 0.00活荷载的组合系数: CD_L = 0.70风荷载的组合系数: CD_W = 0.60活荷载的重力荷载代表值系数: CEA_L = 0.50剪力墙底部加强区信息.................................剪力墙底部加强区层数 IWF= 2剪力墙底部加强区高度(m) Z_STRENGTHEN= 10.60**************************************************** ****** 各层的质量、质心坐标信息 ***************************************************** *****层号塔号质心 X 质心 Y 质心 Z 恒载质量活载质量(m) (m) (t) (t)4 1 15.248 32.350 20.200 38.8 0.83 1 23.221 16.598 15.400 1400.2 178.42 1 22.481 16.453 10.600 1406.0 244.01 1 22.505 16.452 5.800 1435.9 244.0活载产生的总质量 (t): 667.200恒载产生的总质量 (t): 4280.840结构的总质量 (t): 4948.040恒载产生的总质量包括结构自重和外加恒载结构的总质量包括恒载产生的质量和活载产生的质量活载产生的总质量和结构的总质量是活载折减后的结果(1t = 1000kg)**************************************************** ****** 各层构件数量、构件材料和层高 ***************************************************** *****层号塔号梁数柱数墙数层高累计高度(混凝土) (混凝土) (混凝土) (m) (m)1 1 127(30) 46(30) 0(30) 5.800 5.8002 1 127(30) 46(30) 0(30) 4.800 10.6003 1 128(30) 46(30) 0(30) 4.800 15.4004 1 4(30) 4(30) 0(30) 4.800 20.200**************************************************** ****** 风荷载信息 ***************************************************** *****层号塔号风荷载X 剪力X 倾覆弯矩X 风荷载Y 剪力Y 倾覆弯矩Y4 1 18.75 18.8 90.0 9.38 9.4 45.03 1 85.98 104.7 592.7 94.57 103.9 544.0 2 1 76.29 181.0 1461.6 83.92 187.9 1445.81 1 90.48 271.5 3036.3 99.53 287.4 3112.7============================================== =============================计算信息============================================== =============================Project File Name : 食堂计算日期 : . 6. 9开始时间 : 19:12:12可用内存 : 976.00MB第一步: 计算每层刚度中心、自由度等信息开始时间 : 19:12:12第二步: 组装刚度矩阵并分解开始时间 : 19:12:13FALE 自由度优化排序Beginning Time : 19:12:13.15 End Time : 19:12:13.24 Total Time (s) : 0.09FALE总刚阵组装Beginning Time : 19:12:13.26 End Time : 19:12:13.34 Total Time (s) : 0.09VSS 总刚阵LDLT分解Beginning Time : 19:12:13.35 End Time : 19:12:13.35 Total Time (s) : 0.00VSS 模态分析Beginning Time : 19:12:13.35 End Time : 19:12:13.37 Total Time (s) : 0.02 形成地震荷载向量形成垂直荷载向量VSS LDLT回代求解Beginning Time : 19:12:13.57End Time : 19:12:13.57Total Time (s) : 0.00第五步: 计算杆件内力开始时间 : 19:12:13活载随机加载计算计算杆件内力结束日期 : . 6. 9时间 : 19:12:14总用时 : 0: 0: 2============================================== =============================各层刚心、偏心率、相邻层侧移刚度比等计算信息 Floor No : 层号Tower No : 塔号Xstif，Ystif : 刚心的 X，Y 坐标值Alf : 层刚性主轴的方向Xmass，Ymass : 质心的 X，Y 坐标值Gmass : 总质量Eex，Eey : X，Y 方向的偏心率Ratx，Raty : X，Y 方向本层塔侧移刚度与下一层相应塔侧移刚度的比值Ratx1，Raty1 : X，Y 方向本层塔侧移刚度与上一层相应塔侧移刚度70%的比值或上三层平均侧移刚度80%的比值中之较小者RJX，RJY，RJZ: 结构总体坐标系中塔的侧移刚度和扭转刚度============================================== =============================Floor No. 1 Tower No. 1Xstif= 24.0306(m) Ystif= 16.3500(m) Alf =45.0000(Degree)Xmass= 22.5049(m) Ymass= 16.4517(m) Gmass= 1923.8958(t)Eex = 0.0751 Eey = 0.0050Ratx = 1.0000 Raty = 1.0000Ratx1= 1.3870 Raty1= 1.4117 薄弱层地震剪力放大系数= 1.00RJX = 2.9212E+05(kN/m) RJY = 2.8040E+05(kN/m) RJZ = 0.0000E+00(kN/m)Floor No. 2 Tower No. 1Xstif= 24.0306(m) Ystif= 16.3500(m) Alf =45.0000(Degree)Xmass= 22.4808(m) Ymass= 16.4534(m) Gmass=1893.9961(t)Eex = 0.0764 Eey = 0.0051Ratx = 1.0300 Raty = 1.0119Ratx1= 1.4652 Raty1= 1.4405 薄弱层地震剪力放大系数= 1.00RJX = 3.0089E+05(kN/m) RJY = 2.8375E+05(kN/m) RJZ = 0.0000E+00(kN/m)Floor No. 3 Tower No. 1Xstif= 24.0306(m) Ystif= 16.3500(m) Alf =45.0000(Degree)Xmass= 23.2207(m) Ymass= 16.5982(m) Gmass= 1756.9637(t)Eex = 0.0399 Eey = 0.0122Ratx = 0.9750 Raty = 0.9917Ratx1= 14.6056 Raty1= 17.9735 薄弱层地震剪力放大系数= 1.00RJX = 2.9337E+05(kN/m) RJY = 2.8141E+05(kN/m) RJZ = 0.0000E+00(kN/m)Floor No. 4 Tower No. 1Xstif= 15.2480(m) Ystif= 32.3500(m) Alf =45.0000(Degree)Xmass= 15.2480(m) Ymass= 32.3500(m) Gmass= 40.3840(t)Eex = 0.0000 Eey = 0.0000Ratx = 0.0856 Raty = 0.0695Ratx1= 1.2500 Raty1= 1.2500 薄弱层地震剪力放大系数= 1.00RJX = 2.5108E+04(kN/m) RJY = 1.9571E+04(kN/m) RJZ = 0.0000E+00(kN/m)============================================== ==============================抗倾覆验算结果============================================== ==============================抗倾覆弯矩Mr 倾覆弯矩Mov 比值Mr/Mov 零应力区(%)X风荷载 1088568.8 3656.2 297.73 0.00Y风荷载 989608.0 3870.3 255.69 0.00X 地震 1088568.8 22944.3 47.44 0.00Y 地震 989608.0 21749.2 45.50 0.00============================================== ==============================结构整体稳定验算结果============================================== ==============================层号 X向刚度 Y向刚度层高上部重量 X刚重比 Y刚重比1 0.292E+06 0.280E+06 5.80 49480. 34.24 32.872 0.301E+06 0.284E+06 4.80 32681. 44.19 41.673 0.293E+06 0.281E+06 4.80 16181. 87.02 83.474 0.251E+05 0.196E+05 4.80 396. 304.46 237.32该结构刚重比Di*Hi/Gi大于10,能够通过高规(5.4.4)的整体稳定验算该结构刚重比Di*Hi/Gi大于20,可以不考虑重力二阶效应**************************************************** ******************* 楼层抗剪承载力、及承载力比值***************************************************** ******************Ratio_Bu: 表示本层与上一层的承载力之比层号塔号 X向承载力 Y向承载力 Ratio_Bu:X,Y4 1 0.2330E+03 0.2330E+03 1.00 1.003 1 0.4303E+04 0.4074E+04 18.46 17.482 1 0.5564E+04 0.5425E+04 1.29 1.331 1 0.5595E+04 0.5369E+04 1.01 0.9917.4.4.2 周期、振型、地震力============================================== ========================周期、地震力与振型输出文件(VSS求解器)============================================== ========================考虑扭转耦联时的振动周期(秒)、X,Y 方向的平动系数、扭转系数振型号周期转角平动系数 (X+Y) 扭转系数1 1.0829 93.13 0.94 ( 0.00+0.94 ) 0.062 1.0573 3.53 1.00 ( 1.00+0.00 ) 0.003 0.9585 97.02 0.08 ( 0.01+0.06 ) 0.924 0.3386 91.19 0.92 ( 0.00+0.92 ) 0.085 0.3305 1.40 1.00 ( 1.00+0.00 ) 0.006 0.2985 85.66 0.12 ( 0.03+0.10 ) 0.887 0.2220 92.17 0.98 ( 0.00+0.98 ) 0.028 0.1993 2.35 0.94 ( 0.94+0.01 ) 0.069 0.1902 88.84 0.01 ( 0.00+0.01 ) 0.9910 0.1823 116.85 0.92 ( 0.18+0.73 ) 0.0811 0.1794 26.68 0.99 ( 0.80+0.19 ) 0.0112 0.1633 113.15 0.11 ( 0.04+0.07 ) 0.89地震作用最大的方向 = 89.426 (度)============================================== ==============仅考虑 X 向地震作用时的地震力Floor : 层号Tower : 塔号Fxx : X 方向的耦联地震力在 X 方向的分量Fxy : X 方向的耦联地震力在 Y 方向的分量Fxt : X 方向的耦联地震力的扭矩振型 1 的地震力Floor Tower Fxx Fxy Fxt(kN) (kN) (kNm)4 1 0.16 1.10 0.273 1 2.05 35.67 167.112 1 1.73 29.97 142.271 1 0.96 17.10 82.13振型 2 的地震力Floor Tower Fxx Fxy Fxt(kN) (kN) (kNm) 4 1 18.73 0.95 0.70 3 1 715.15 44.73 433.61 2 1 594.03 36.51 324.66 1 1 341.61 21.00 143.85振型 3 的地震力Floor Tower Fxx Fxy Fxt (kN) (kN) (kNm) 4 1 0.78 0.14 0.953 1 1.11 9.08 586.552 1 0.82 6.41 497.581 1 0.59 3.63 285.55振型 4 的地震力Floor Tower Fxx Fxy Fxt (kN) (kN) (kNm) 4 1 0.11 0.68 0.173 1 0.34 8.93 53.132 1 0.13 5.54 29.641 1 0.32 11.83 66.64振型 5 的地震力Floor Tower Fxx Fxy Fxt (kN) (kN) (kNm)2 1 208.51 5.05 64.25 1 1 455.79 11.24 19.82振型 6 的地震力Floor Tower Fxx Fxy Fxt (kN) (kN) (kNm) 4 1 0.10 0.02 0.13 3 1 0.09 0.74 39.212 1 0.02 0.42 23.59 1 1 0.02 0.89 51.75振型 7 的地震力Floor Tower Fxx Fxy Fxt (kN) (kN) (kNm) 4 1 0.03 0.70 0.01 3 1 0.03 0.67 5.362 1 0.03 0.92 6.071 1 0.04 1.40 10.10振型 8 的地震力Floor Tower Fxx Fxy Fxt (kN) (kN) (kNm) 4 1 18.32 0.35 3.59 3 1 6.91 4.44 269.09振型 9 的地震力Floor Tower Fxx Fxy Fxt (kN) (kN) (kNm) 4 1 0.00 0.00 0.513 1 0.00 0.02 0.28 2 1 0.00 0.04 0.851 1 0.00 0.03 1.01振型 10 的地震力Floor Tower Fxx Fxy Fxt (kN) (kN) (kNm) 4 1 0.92 3.64 5.643 1 14.16 30.80 206.87 2 1 30.33 59.14 360.77 1 1 24.39 45.42 281.31振型 11 的地震力Floor Tower Fxx Fxy Fxt (kN) (kN) (kNm) 4 1 9.79 2.84 2.663 1 57.29 27.29 216.87 2 1 103.40 54.11 118.58 1 1 78.94 42.33 238.26振型 12 的地震力Floor Tower Fxx Fxy Fxt (kN) (kN) (kNm) 4 1 0.33 0.04 0.49 3 1 0.84 0.96 73.97 2 1 0.91 2.37 154.52 1 1 0.51 1.97 122.18各振型作用下 X 方向的基底剪力振型号剪力(kN)1 4.582 1669.523 3.314 0.225 295.316 0.017 0.028 14.249 0.0010 7.3011 23.0412 0.11各层 X 方向的作用力(CQC)Floor : 层号Tower : 塔号Fx : X 向地震作用下结构的地震反应力Vx : X 向地震作用下结构的楼层剪力Mx : X 向地震作用下结构的弯矩Static Fx: 静力法 X 向的地震力Floor Tower Fx Vx (分塔剪重比) (整层剪重比) Mx Static Fx(kN) (kN) (kNm) (kN) (注意:下面分塔输出的剪重比不适合于上连多塔结构)4 1 30.10 30.10( 7.60%) ( 7.60%) 144.48 161.773 1 799.88 824.12( 5.09%) ( 5.09%) 4073.94 789.142 1 650.24 1344.71( 4.11%) ( 4.11%) 10349.05 567.751 1 590.13 1703.78( 3.44%) ( 3.44%) 19758.53 316.29抗震规范(5.2.5)条要求的X向楼层最小剪重比 = 1.60%X 方向的有效质量系数: 99.50%============================================================仅考虑 Y 向地震时的地震力Floor : 层号Tower : 塔号Fyx : Y 方向的耦联地震力在 X 方向的分量 Fyy : Y 方向的耦联地震力在 Y 方向的分量 Fyt : Y 方向的耦联地震力的扭矩振型 1 的地震力Floor Tower Fyx Fyy Fyt(kN) (kN) (kNm)4 1 2.89 20.07 4.953 1 37.52 653.21 3059.88 2 1 31.64 548.73 2605.03 1 1 17.56 313.05 1503.88振型 2 的地震力Floor Tower Fyx Fyy Fyt(kN) (kN) (kNm)4 1 1.16 0.06 0.043 1 44.20 2.76 26.802 1 36.71 2.26 20.061 1 21.11 1.30 8.89振型 3 的地震力Floor Tower Fyx Fyy Fyt(kN) (kN) (kNm) 4 1 4.49 0.80 5.443 1 6.38 52.06 3362.21 2 1 4.71 36.73 2852.24 1 1 3.39 20.79 1636.84振型 4 的地震力Floor Tower Fyx Fyy Fyt (kN) (kN) (kNm) 4 1 3.79 23.43 5.753 1 11.80 309.35 1840.03 2 1 4.54 191.76 1026.55 1 1 11.23 409.68 2308.03振型 5 的地震力Floor Tower Fyx Fyy Fyt (kN) (kN) (kNm) 4 1 0.43 0.01 0.013 1 8.60 0.21 5.702 1 5.10 0.12 1.571 1 11.15 0.28 0.48振型 6 的地震力Floor Tower Fyx Fyy Fyt (kN) (kN) (kNm)2 1 0.97 19.85 1123.43 1 1 0.77 42.45 2464.26振型 7 的地震力Floor Tower Fyx Fyy Fyt (kN) (kN) (kNm) 4 1 0.79 19.64 0.303 1 0.77 18.63 149.63 2 1 0.72 25.66 169.39 1 1 1.22 39.05 281.77振型 8 的地震力Floor Tower Fyx Fyy Fyt (kN) (kN) (kNm) 4 1 1.93 0.04 0.383 1 0.73 0.47 28.37 2 1 4.31 0.87 31.331 1 4.61 0.60 47.00振型 9 的地震力Floor Tower Fyx Fyy Fyt (kN) (kN) (kNm) 4 1 0.02 0.07 8.923 1 0.00 0.37 5.02振型 10 的地震力Floor Tower Fyx Fyy Fyt (kN) (kN) (kNm) 4 1 1.69 6.70 10.40 3 1 26.09 56.75 381.18 2 1 55.89 108.97 664.74 1 1 44.93 83.70 518.32振型 11 的地震力Floor Tower Fyx Fyy Fyt (kN) (kN) (kNm) 4 1 5.39 1.56 1.463 1 31.51 15.01 119.29 2 1 56.87 29.77 65.23 1 1 43.42 23.28 131.06振型 12 的地震力Floor Tower Fyx Fyy Fyt (kN) (kN) (kNm) 4 1 1.77 0.22 2.653 1 4.50 5.17 397.45 2 1 4.87 12.74 830.24 1 1 2.73 10.57 656.49各振型作用下 Y 方向的基底剪力振型号剪力(kN)1 1535.062 6.383 108.794 268.655 0.186 27.847 14.418 0.169 0.1310 24.7711 6.9712 3.23各层 Y 方向的作用力(CQC)Floor : 层号Tower : 塔号Fy : Y 向地震作用下结构的地震反应力Vy : Y 向地震作用下结构的楼层剪力My : Y 向地震作用下结构的弯矩Static Fy: 静力法 Y 向的地震力Floor Tower Fy Vy (分塔剪重比) (整层剪重比) My Static Fy(kN) (kN) (kNm) (kN) (注意:下面分塔输出的剪重比不适合于上连多塔结构)4 1 35.73 35.73( 9.03%) ( 9.03%) 171.52 161.493 1 753.55 780.11( 4.82%) ( 4.82%) 3875.46 770.852 1 619.17 1275.54( 3.90%) ( 3.90%) 9821.92 554.591 1 556.86 1615.04( 3.26%) ( 3.26%) 18740.30 308.96抗震规范(5.2.5)条要求的Y向楼层最小剪重比 = 1.60% Y 方向的有效质量系数: 99.50%==========各楼层地震剪力系数调整情况 [抗震规范(5.2.5)验算]==========层号 X向调整系数 Y向调整系数1 1.000 1.0002 1.000 1.0003 1.000 1.0004 1.000 1.00017.4.4.3 结构位移///////////////////////////////////////////////////////////////////////////|公司名称: || || SATWE 位移输出文件 | | 文件名称: WDISP.OUT | | || 工程名称: 设计人: || 工程代号: 校核人: 日期:/ 6/ 9 |///////////////////////////////////////////////////////////////////////////所有位移的单位为毫米Floor : 层号Tower : 塔号Jmax : 最大位移对应的节点号JmaxD : 最大层间位移对应的节点号Max(Z) : 节点的最大竖向位移h : 层高Max(X)，Max(Y) : X,Y方向的节点最大位移Ave(X)，Ave(Y) : X,Y方向的层平均位移MaxDx ，MaxDy : X,Y方向的最大层间位移AveDx ，AveDy : X,Y方向的平均层间位移Ratio(X),Ratio(Y): 最大位移与层平均位移的比值RatioDx,RatioDy : 最大层间位移与平均层间位移的比值 MaxDx/h，MaxDy/h : X,Y方向的最大层间位移角XDisp，YDisp，ZDisp:节点X,Y,Z方向的位移=== 工况 1 === X 方向地震力作用下的楼层最大位移Floor Tower Jmax Max(X) Ave(X) Ratio(X) h JmaxD MaxDx AveDx RatioDx MaxDx/h 4 1 270 13.66 13.58 1.01 4800.270 1.21 1.20 1.01 1/3970.3 1 195 13.28 12.90 1.03 4800.195 2.93 2.81 1.04 1/1636.2 1 121 10.51 10.24 1.03 4800.121 4.63 4.47 1.04 1/1036.1 1 47 5.94 5.83 1.02 5800.47 5.94 5.83 1.02 1/ 976.X方向最大值层间位移角: 1/ 976.=== 工况 2 === Y 方向地震力作用下的楼层最大位移Floor Tower Jmax Max(Y) Ave(Y) Ratio(Y) h JmaxD MaxDy AveDy RatioDy MaxDy/h 4 1 270 15.27 15.02 1.02 4800.270 1.85 1.83 1.01 1/2595.3 1 195 15.29 13.07 1.17 4800.195 3.32 2.84 1.17 1/1445.2 1 121 12.18 10.39 1.17 4800.121 5.36 4.58 1.17 1/ 896.1 1 47 6.90 5.87 1.18 5800.47 6.90 5.87 1.18 1/ 840.Y方向最大值层间位移角: 1/ 840.=== 工况 3 === 竖向恒载作用下的楼层最大位移Floor Tower Jmax Max(Z)4 1 273 0.263 1 205 6.642 1 131 6.581 1 57 6.62=== 工况 4 === 竖向活载作用下的楼层最大位移Floor Tower Jmax Max(Z)4 1 272 0.543 1 205 2.202 1 128 3.381 1 54 3.3217.4.4.4 底层最大组合内力**************************************************** ******************* Output of Combined Force of COLUMN, WALL and BRACE on 1st Floor ** (All the Forces here are the Design Values) ** ** Symbols: ** Rlive Reduction factor of live loads ** NC,NWC,NG Element number of COLUMN, SHEARWALL and BRACE ** Load Case Combination number controled objectiveCombined ** NODE No Nodal Number of COLUMN and BRACE ** ShearX,ShearY Shear force in X,Y direction(kN)** Axial Axial force(kN) ** MomentX,MomentY Moment in X,Y direction(kNm)** Vxmax,Vymax Combination of maximum shear in X,Y direction(kN) ** Nmin Combination of absolute minimum axial force(kN)** Nmax Combination of absolute maximum axialforce(kN) ** Mxmax Combination of maximum moment in Xdirection(kNm) *direction(kNm) ** D+L Combination of 1.2*(dead load)+1.4*(live load) ** NE Combination mark of seismic force (1Yes, 0No) ** J1,J2 Nodal number of WALLCOLUMN at the left and ritht end ** Shear,Axial,Moment Shear, axial and moment of each WALL_COLUMN** Xod,Yod Center coordinates of Combination Force (Mx,My=0) ** Sum of Axial sum of vertical forces(kN) ***********************************************************************TotalColumns = 46 TotalWallColumns = 0 TotalBrace= 0Rlive = 0.70NC NODE Critical(LoadCase) No ShearX ShearY Axial MomentX MomentY NE Condition1( 5) 47 54.4 10.6 697.9 18.2 174.1 11( 7) 47 2.4 60.7 699.7 200.2 16.7 1 Vymax1(10) 47 22.3 38.1 472.5 155.3 60.7 1 Nmin1( 1) 47 16.2 14.8 750.1 29.4 28.9 0 Nmax1( 7) 47 2.4 60.7 699.7 200.2 16.7 1 Mxmax1( 5) 47 54.4 10.6 697.9 18.2 174.1 1 Mymax1( 1) 47 16.2 14.8 720.1 29.3 29.0 0D+L2( 4) 59 51.2 22.0 1141.6 44.9 171.3 1 Vxmax2( 7) 59 14.8 66.5 1204.7 205.5 49.6 1 Vymax2(10) 59 12.8 28.3 872.3 131.1 42.7 1 Nmin2( 1) 59 1.7 24.9 1329.8 48.5 5.2 0 Nmax 2( 7) 59 14.8 66.5 1204.7 205.5 49.6 1 Mxmax2( 4) 59 51.2 22.0 1141.6 44.9 171.3 12( 1) 59 2.3 24.7 1278.0 48.0 6.3 0 D+L 3( 4) 71 57.1 7.6 919.1 13.9 182.6 1 Vxmax3( 7) 71 21.6 56.1 1090.8 180.3 62.5 1 Vymax3(10) 71 6.9 40.5 602.0 149.2 31.3 1 Nmin3( 1) 71 9.6 10.1 1071.4 20.1 20.4 0 Nmax 3( 7) 71 21.6 56.1 1090.8 180.3 62.5 1 Mxmax3( 4) 71 57.1 7.6 919.1 13.9 182.6 1 Mymax3( 1) 71 9.6 9.9 1009.0 19.6 20.3 0 D+L 4( 5) 83 54.0 8.3 871.6 17.8 173.2 1 Vxmax4( 7) 83 8.6 51.8 1032.2 167.2 37.7 1 Vymax4(10) 83 17.4 38.2 571.2 140.2 51.5 1 Nmin4( 1) 83 5.9 8.9 1016.8 17.5 9.2 0 Nmax 4( 7) 83 8.6 51.8 1032.2 167.2 37.7 1 Mxmax4( 1) 83 6.0 8.7 960.8 17.3 9.5 0 D+L 5( 4) 96 49.7 15.4 1027.0 27.6 168.4 1 Vxmax5( 7) 96 14.2 53.8 1082.9 166.6 48.4 1 Vymax5(10) 96 12.9 23.4 795.5 107.7 42.8 1 Nmin5( 1) 96 0.9 19.8 1197.9 38.3 3.7 0 Nmax 5( 7) 96 14.2 53.8 1082.9 166.6 48.4 1 Mxmax5( 4) 96 49.7 15.4 1027.0 27.6 168.4 1 Mymax5( 1) 96 0.9 19.6 1143.4 37.8 3.7 0 D+L 6( 4) 108 63.6 12.6 683.9 21.1 195.1 1 Vxmax6( 7) 108 24.4 49.0 858.3 153.8 67.8 1 Vymax6( 8) 108 62.0 10.2 549.2 16.5 191.8 1 Nmin6( 1) 108 11.2 17.1 942.9 32.9 23.4 0 Nmax6( 4) 108 63.6 12.6 683.9 21.1 195.1 1 Mymax6( 1) 108 10.9 16.8 896.7 32.4 22.9 0 D+L 7( 4) 114 49.0 7.1 575.6 10.0 167.1 1 Vxmax7( 7) 114 14.8 42.4 483.9 139.7 49.6 1 Vymax7( 9) 114 45.5 9.6 169.4 22.2 157.2 1 Nmin7( 1) 114 2.3 10.6 468.0 20.5 6.4 0 Nmax 7( 7) 114 14.8 42.4 483.9 139.7 49.6 1 Mxmax7( 4) 114 49.0 7.1 575.6 10.0 167.1 1 Mymax7( 1) 114 2.2 10.2 434.9 19.6 6.2 0 D+L 8( 5) 48 66.0 2.7 1177.4 7.3 195.7 1 Vxmax8( 6) 48 32.0 59.3 1136.4 195.7 71.5 1 Vymax8( 8) 48 19.8 1.6 871.6 6.8 110.3 1 Nmin 8( 1) 48 30.8 0.8 1326.5 0.4 57.0 08( 6) 48 32.0 59.3 1136.4 195.7 71.5 1 Mxmax8( 5) 48 66.0 2.7 1177.4 7.3 195.7 1 Mymax8( 1) 48 31.7 0.8 1299.0 0.5 58.7 0 D+L 9( 5) 49 67.5 1.3 1192.4 4.7 198.2 1 Vxmax9( 7) 49 24.5 58.4 1130.6 195.9 41.3 1 Vymax9( 8) 49 18.2 2.6 886.0 8.8 106.5 1 Nmin 9( 1) 49 32.6 0.8 1341.5 2.6 60.6 0 Nmax9( 7) 49 24.5 58.4 1130.6 195.9 41.3 1 Mxmax9( 5) 49 67.5 1.3 1192.4 4.7 198.2 1 Mymax9( 1) 49 33.1 0.8 1307.2 2.5 61.5 0 D+L 10( 5) 50 67.5 1.7 1194.0 5.4 197.8 1 Vxmax10( 7) 50 29.4 58.0 1138.5 195.2 58.9 1 Vymax10( 8) 50 17.7 2.3 889.0 8.2 105.1 1 Nmin10( 7) 50 29.4 58.0 1138.5 195.2 58.9 1 Mxmax10( 5) 50 67.5 1.7 1194.0 5.4 197.8 1 Mymax10( 1) 50 33.4 0.4 1311.7 1.9 62.3 0D+L11( 5) 51 71.4 0.5 1261.5 3.1 205.0 1 Vxmax11( 7) 51 24.8 60.2 1224.8 199.4 34.7 1 Vymax11( 8) 51 13.5 3.4 951.3 10.3 96.4 1 Nmin 11( 1) 51 37.6 1.6 1417.3 4.1 70.5 0 Nmax11( 7) 51 24.8 60.2 1224.8 199.4 34.7 1 Mxmax11( 5) 51 71.4 0.5 1261.5 3.1 205.0 1 Mymax11( 1) 51 37.0 1.1 1362.7 3.2 69.4 0D+L12( 5) 52 55.8 13.5 713.5 27.9 174.7 1 Vxmax12(11) 52 2.5 38.5 486.9 157.7 15.3 1 Nmin12( 1) 52 18.8 13.8 761.4 25.4 34.8 0 Nmax12( 6) 52 27.0 60.2 719.1 197.4 69.9 1 Mxmax12( 5) 52 55.8 13.5 713.5 27.9 174.7 1 Mymax12( 1) 52 18.0 13.2 713.8 24.3 33.1 0D+L13( 4) 60 50.2 0.0 2050.2 2.8 168.8 1 Vxmax13( 6) 60 7.8 56.5 2053.8 185.0 25.3 1 Vymax13(11) 60 8.6 53.9 1691.6 181.3 29.6 1 Nmin13( 1) 60 1.5 1.7 2421.8 2.4 4.6 0 Nmax 13( 6) 60 7.8 56.5 2053.8 185.0 25.3 1 Mxmax13( 4) 60 50.2 0.0 2050.2 2.8 168.8 1 Mymax14( 4) 61 51.7 2.2 2068.1 7.1 170.9 1 Vxmax14( 7) 61 5.1 55.0 2060.9 183.5 15.5 1 Vymax14( 9) 61 47.6 0.7 1709.4 2.8 160.6 1 Nmin14( 1) 61 3.4 1.0 2436.1 2.8 8.2 0 Nmax 14( 7) 61 5.1 55.0 2060.9 183.5 15.5 1 Mxmax14( 4) 61 51.7 2.2 2068.1 7.1 170.9 1 Mymax14( 1) 61 4.7 0.9 2370.2 2.6 10.6 0 D+L 15( 4) 62 52.2 1.1 2050.9 5.0 171.3 1 Vxmax15( 6) 62 6.1 54.7 2039.0 181.4 16.9 1 Vymax15(10) 62 5.6 54.6 1698.2 181.4 15.8 1 Nmin15( 1) 62 4.3 0.3 2418.7 0.3 9.9 0 Nmax 15( 7) 62 0.2 54.1 2051.2 181.8 3.0 1 Mxmax15( 4) 62 52.2 1.1 2050.9 5.0 171.3 115( 1) 62 5.6 0.3 2354.5 0.3 12.2 0 D+L 16( 4) 63 74.9 2.9 1622.8 8.4 214.0 1 Vxmax16( 7) 63 31.2 56.0 1735.1 185.4 72.5 1 Vymax16( 8) 63 71.1 2.7 1337.9 7.8 206.6 1 Nmin16( 1) 63 26.8 1.5 .4 3.8 52.8 0 Nmax16( 7) 63 31.2 56.0 1735.1 185.4 72.5 1 Mxmax16( 4) 63 74.9 2.9 1622.8 8.4 214.0 1 Mymax16( 1) 63 26.6 1.1 1941.1 2.9 52.2 0 D+L 17( 4) 64 63.9 16.4 838.9 28.5 192.3 1 Vxmax17( 6) 64 3.0 62.6 981.3 196.6 24.1 1 Vymax17( 8) 64 61.9 13.4 684.4 23.0 188.4 1 Nmin17( 1) 64 13.7 20.7 1076.9 38.6 27.5 0 Nmax17( 6) 64 3.0 62.6 981.3 196.6 24.1 117( 4) 64 63.9 16.4 838.9 28.5 192.3 1 Mymax17( 1) 64 13.2 20.0 1016.8 37.3 26.4 0D+L18( 5) 69 57.4 5.0 1239.8 10.4 178.3 1 Vxmax18( 6) 69 11.4 51.3 1172.7 172.2 32.1 1 Vymax18(10) 69 11.0 50.6 968.2 171.1 31.6 1 Nmin18( 1) 69 2.6 4.9 1430.1 8.5 3.5 0 Nmax 18( 6) 69 11.4 51.3 1172.7 172.2 32.1 1 Mxmax18( 5) 69 57.4 5.0 1239.8 10.4 178.3 1 Mymax18( 1) 69 2.6 5.0 1357.8 8.9 3.5 0 D+L 19( 5) 70 57.7 10.6 840.0 21.2 178.5 1 Vxmax19( 6) 70 18.3 53.1 923.6 175.6 53.2 1 Vymax19(11) 70 12.9 35.4 641.8 143.1 44.8 1 NminNmax19( 6) 70 18.3 53.1 923.6 175.6 53.2 1 Mxmax19( 5) 70 57.7 10.6 840.0 21.2 178.5 1 Mymax19( 1) 70 3.3 10.6 924.6 19.5 5.0 0 D+L 20( 5) 72 50.4 3.8 891.1 8.0 166.2 1 Vxmax20( 6) 72 17.6 60.6 869.1 187.5 47.7 1 Vymax20( 8) 72 35.1 1.3 653.5 0.5 139.8 1 Nmin 20( 1) 72 9.7 3.3 982.8 5.6 16.6 0 Nmax 20( 6) 72 17.6 60.6 869.1 187.5 47.7 1 Mxmax20( 5) 72 50.4 3.8 891.1 8.0 166.2 1 Mymax20( 1) 72 9.2 3.2 934.2 5.5 15.6 0 D+L 21( 4) 73 60.6 10.4 1569.0 21.9 188.6 1 Vxmax21( 7) 73 19.8 63.6 1476.6 194.6 51.3 1 Vymax21(11) 73 17.8 62.0 1214.4 191.4 47.2 121( 1) 73 13.8 11.3 1849.5 22.3 28.2 0 Nmax21( 7) 73 19.8 63.6 1476.6 194.6 51.3 1 Mxmax21( 4) 73 60.6 10.4 1569.0 21.9 188.6 1 Mymax21( 1) 73 13.1 11.2 1781.9 22.1 26.8 0D+L22( 4) 74 52.3 0.4 1796.5 2.8 172.2 1 Vxmax22( 6) 74 0.9 50.8 1796.2 168.8 1.1 1 Vymax22(10) 74 0.3 50.7 1496.7 168.7 2.5 1 Nmin22( 1) 74 4.1 0.6 2118.7 0.4 9.6 0 Nmax 22( 6) 74 0.9 50.8 1796.2 168.8 1.1 1 Mxmax22( 4) 74 52.3 0.4 1796.5 2.8 172.2 1 Mymax22( 1) 74 3.5 0.6 2051.3 0.5 8.5 0 D+L 23( 4) 75 52.4 1.1 1755.8 4.1 171.6 1 Vxmax23(10) 75 5.8 50.6 1454.9 168.5 16.1 1 Nmin23( 1) 75 4.4 0.2 2068.1 1.2 10.0 0 Nmax 23( 7) 75 1.4 50.9 1761.5 170.3 0.1 1 Mxmax23( 4) 75 52.4 1.1 1755.8 4.1 171.6 1 Mymax23( 1) 75 3.9 0.2 .0 1.2 8.9 0 D+L24( 5) 76 62.9 0.9 1611.5 2.4 188.7 1 Vxmax24( 7) 76 2.6 50.7 1731.9 169.9 7.9 1 Vymax24( 9) 76 61.0 0.9 1325.6 2.5 185.3 1 Nmin24( 1) 76 13.4 0.2 .7 0.3 24.1 0 Nmax24( 7) 76 2.6 50.7 1731.9 169.9 7.9 1 Mxmax24( 5) 76 62.9 0.9 1611.5 2.4 188.7 1 Mymax24( 1) 76 13.2 0.7 1932.8 0.6 23.9 0D+L25( 6) 77 18.3 53.9 1255.3 174.7 53.2 1 Vymax25( 9) 77 54.7 9.2 866.0 21.3 172.9 1 Nmin25( 1) 77 4.6 14.0 1350.9 26.0 7.6 0 Nmax25( 6) 77 18.3 53.9 1255.3 174.7 53.2 1 Mxmax25( 5) 77 55.4 11.2 1059.9 25.0 174.0 1 Mymax25( 1) 77 4.5 13.4 1273.5 24.8 7.3 0D+L26( 4) 84 52.2 3.9 833.8 8.4 172.8 1 Vxmax26( 6) 84 0.9 56.7 799.5 175.6 12.4 1 Vymax26( 9) 84 33.6 1.2 605.6 0.5 134.4 1 Nmin26( 1) 84 11.8 3.4 918.5 5.8 24.5 0 Nmax 26( 6) 84 0.9 56.7 799.5 175.6 12.4 1 Mxmax26( 1) 84 11.2 3.3 877.6 5.8 23.3 0 D+L 27( 5) 85 54.6 10.8 1456.8 22.6 174.1 1 Vxmax27( 7) 85 2.4 60.2 1371.3 183.2 18.1 1 Vymax27(11) 85 3.4 58.6 1127.8 180.0 19.6 1 Nmin27( 1) 85 6.9 11.6 1723.9 22.8 11.3 0 Nmax27( 7) 85 2.4 60.2 1371.3 183.2 18.1 1 Mxmax27( 5) 85 54.6 10.8 1456.8 22.6 174.1 1 Mymax27( 1) 85 6.8 11.4 1671.3 22.4 11.1 0D+L28( 4) 86 50.4 1.6 1729.6 3.8 168.5 1 Vxmax28( 6) 86 1.2 47.6 1727.9 158.0 5.0 1 Vymax28(10) 86 1.4 47.5 1439.6 157.9 5.8 1 Nmin28( 6) 86 1.2 47.6 1727.9 158.0 5.0 1 Mxmax28( 4) 86 50.4 1.6 1729.6 3.8 168.5 1 Mymax28( 1) 86 2.1 0.7 1985.2 0.8 5.6 0 D+L 29( 4) 87 49.1 0.7 1696.4 2.3 165.3 1 Vxmax29( 7) 87 2.1 47.4 1695.4 158.6 6.8 1 Vymax29(11) 87 2.3 47.3 1412.6 158.5 7.2 1 Nmin29( 1) 87 0.8 0.3 .7 1.1 3.1 0 Nmax29( 7) 87 2.1 47.4 1695.4 158.6 6.8 1 Mxmax29( 4) 87 49.1 0.7 1696.4 2.3 165.3 1 Mymax29( 1) 87 0.8 0.2 1945.9 1.0 3.1 0 D+L 30( 4) 88 49.8 1.0 1788.8 1.0 166.0 1 Vxmax30( 7) 88 9.9 49.9 1801.0 163.5 31.6 1 Vymax30(10) 88 6.4 46.3 1482.7 155.6 22.9 130( 1) 88 2.2 2.3 2115.6 5.1 5.7 0 Nmax 30( 7) 88 9.9 49.9 1801.0 163.5 31.6 1 Mxmax30( 4) 88 49.8 1.0 1788.8 1.0 166.0 1 Mymax30( 1) 88 2.2 2.3 2054.9 4.9 5.6 0 D+L 31( 4) 89 48.9 17.1 1013.7 33.5 163.8 1 Vxmax31( 6) 89 12.1 56.0 1076.3 174.0 41.3 1 Vymax31(11) 89 14.5 26.1 785.8 118.0 47.9 1 Nmin31( 1) 89 1.6 19.4 1187.2 36.5 4.2 0 Nmax 31( 6) 89 12.1 56.0 1076.3 174.0 41.3 1 Mxmax31( 4) 89 48.9 17.1 1013.7 33.5 163.8 1 Mymax31( 1) 89 1.5 19.2 1132.5 36.2 4.1 0 D+L 32( 4) 97 48.7 2.9 1802.7 7.3 165.8 1 Vxmax32( 6) 97 8.0 46.3 1808.5 151.5 25.6 1 Vymax。

P K P M构件配筋详解功能说明这项菜单主要以图形方式显示各构件设计及验算结果，可以直接输出DWG图形文件。

图8.6.4 构件计算配筋简图8.6.4.1 各构件设计及验算结果功能说明简图上各构件的配筋结果表达方式如下：（1）钢筋混凝土梁和型钢混凝土梁（RC-Beam、SRC-Beam）图中：Asul-Asum-Asur：为梁上部左端、跨中、右端配筋面积（cm2）；Asdl-Asdm-Asdr：为梁下部左端、跨中、右端配筋面积（cm2）；GAsv：为梁加密区抗剪箍筋面积和剪扭箍筋面积的较大值（cm2）；GAsvm：为梁非加密区抗剪箍筋面积和剪扭箍筋面积的较大值（cm2）；VTAst ：为梁受扭纵筋面积（cm2）；VTAst1 ：为梁抗扭箍筋的单肢箍面积（cm2）；G、VT ：为箍筋及剪扭配筋标志。

注意事項（1）梁配筋简图如下：图8.6.4.1-1 梁配筋示意图（2）加密区和非加密区箍筋都是按用户输入的箍筋间距计算的，当输入的箍筋间距为加密区间距时，梁端箍筋加密区的计算结果可直接使用；如果非加密区与加密区的箍筋间距不同时，需要对非加密区的箍筋面积按非加密区的间距进行换算后再使用。

当梁受扭时，配置的箍筋单肢面积不应小于VTAst1。

（3）输出的箍筋面积为箍筋间距范围内所有肢的总面积，在确定单肢箍筋的面积时，需要除以箍筋肢数。

（4）输出的纵筋及箍筋面积都满足规范要求的最小配筋率要求，如果计算出的配筋面积小于最小配筋率时，按最小配筋面积来输出。

（5）VTAst和VTAst1都为零时，该行不输出。

功能说明（2）矩形钢筋混凝土柱和型钢混凝土柱（RC-Column、SRC-Column）图中：Asc ：为柱1根角筋的总面积（cm2）；Asy、Asz：分别为柱B边和H边的单边面积，包括两根角筋面积（cm2）；Asvj：为柱节点域抗剪箍筋面积（cm2）；GAsv ：为柱加密区抗剪箍筋面积（cm2）；GAsvm ：为柱非加密区抗剪箍筋面积（cm2）；Uc ：为非地震作用效应荷载组合下柱的轴压比；Ucs ：为地震作用效应荷载组合下柱的轴压比；G ：为箍筋配筋标志。

一、 SATWE 配筋简图有关数字说明1.1 梁1.1.1砼梁和劲性梁1321321Ast VTAst Asm Asm Asm As As As GAsv-----其中：As1、As2、As3为梁上部(负弯矩)左支座、跨中、右支座的配筋面积(cm2)；Asm1、Asm2、Asm3表示梁下部(负弯矩)左支座、跨中、右支座的配筋面积(cm2)； Asv 表示梁在Sb 范围内的箍筋面积(cm2)， 取抗剪箍筋Asv 与剪扭箍筋Astv 的大值；Ast 表示梁受扭所需要的纵筋面积(cm2)；Ast1表示梁受扭所需要周边箍筋的单根钢筋的面积(cm2)。

G ，VT 分别为箍筋和剪扭配筋标志。

梁配筋计算说明：（1）对于配筋率大于1%的截面，程序自动按双排筋计算，此时，保护层取60mm ；（2）当按双排筋计算还超限时，程序自动考虑压筋作用，按双筋方式配筋；（3）各截面的箍筋都是按用户输入的箍筋间距计算的，并按沿梁全长箍筋的面积配箍率要求控制。

若输入的箍筋间距为加密区间距，则加密区的箍筋计算结果可直接参考使用，如果非加密区与加密区的箍筋间距不同，则应按非加密区箍筋间距对计算结果进行换算；若输入的箍筋间距为非加密区间距，则非加密区的箍筋计算结果可直接参考使用，如果加密区与非加密区的箍筋间距不同，则应按加密区箍筋间距对计算结果进行换算。

1.1.2 钢梁R1-R2-R3其中：R1表示钢梁正应力与强度设计值的比值F1/f；R2表示钢梁整体稳定应力与强度设计值的比值F2/f；R3表示钢梁剪应力与抗剪强度设计值的比值F3/fv。

其中F1，F2，F3，的具体含义：F1=M/（Gb Wnb）F2=M/（Fb Wb）F3（跨中）=V S/(I tw)， F3（支座）=V/Awn1.2. 柱1.2.1 矩形混凝土柱和劲性柱在左上角标注：（Uc）、在柱中心标柱：Asv、在下边标注：Asx、在右边标注：Asy、引出线标注：As_cornerAs_corner（Asx其中：As_corner为柱一根角筋的面积，采用双偏压计算时，角筋面积不应小于此值，采用单偏压计算时，角筋面积可不受此值限制(cm2)；Asx，Asy分别为该柱B边和H边的单边配筋，包括角筋(cm2)；Asv 表示柱在Sc范围内的箍筋；Uc 表示柱的轴压比。

新的建筑结构设计规范在结构可靠度、设计计算、配筋构造方面均有重大更新和补充，特别是对抗震及结构的整体性，规则性作出了更高的要求，使结构设计不可能一次完成。

如何正确运用设计软件进行结构设计计算，以满足新规范的要求，是每个设计人员都非常关心的问题。

以SATWE软件为例，进行结构设计计算步骤的讨论，对一个典型工程而言，使用结构软件进行结构计算分四步较为科学。

1．完成整体参数的正确设定计算开始以前，设计人员首先要根据新规范的具体规定和软件手册对参数意义的描述，以及工程的实际情况，对软件初始参数和特殊构件进行正确设置。

但有几个参数是关系到整体计算结果的，必须首先确定其合理取值，才能保证后续计算结果的正确性。

这些参数包括振型组合数、最大地震力作用方向和结构基本周期等，在计算前很难估计，需要经过试算才能得到。

(1)振型组合数是软件在做抗震计算时考虑振型的数量。

该值取值太小不能正确反映模型应当考虑的振型数量，使计算结果失真；取值太大，不仅浪费时间，还可能使计算结果发生畸变。

《高层建筑混凝土结构技术规程》5.1.13-2条规定，抗震计算时，宜考虑平扭藕联计算结构的扭转效应，振型数不宜小于15，对多塔结构的振型数不应小于塔楼的9倍，且计算振型数应使振型参与质量不小于总质量的90％。

一般而言，振型数的多少于结构层数及结构自由度有关，当结构层数较多或结构层刚度突变较大时，振型数应当取得多些，如有弹性节点、多塔楼、转换层等结构形式。

振型组合数是否取值合理，可以看软件计算书中的x，y向的有效质量系数是否大于0.9。

具体操作是，首先根据工程实际情况及设计经验预设一个振型数计算后考察有效质量系数是否大于0.9，若小于0.9，可逐步加大振型个数，直到x,y两个方向的有效质量系数都大于0.9为止。

必须指出的是，结构的振型组合数并不是越大越好，其最大值不能超过结构得总自由度数。

例如对采用刚性板假定得单塔结构，考虑扭转藕联作用时，其振型不得超过结构层数的3倍。

【PKPM】混凝土构件配筋及钢构件验算简图1.混凝土梁和型钢混凝土梁：Asu1、Asu2、Asu3----为梁上部左端、跨中、右端配筋面积（cm2）Asd1、Asd2、Asd3----为梁下部左端、跨中、右端配筋面积（cm2）Asv----为梁加密区抗剪箍筋面积和剪扭箍筋面积的较大值（cm2）Asv0----为梁非加密区抗剪箍筋面积和剪扭箍筋面积的较大值（cm2）Ast、Ast1----为梁受扭纵筋面积和抗扭箍筋沿周边布置的单肢箍的面积，若Ast和Ast1均为0则不输出这一行（cm2）G、VT----为箍筋和剪扭配筋标志梁配筋计算说明：（1）若计算的ξ值小于ξb，软件按单筋方式计算受拉钢筋面积；若计算的ξ>ξb，程序自动按双筋方式计算配筋，即考虑压筋的作用；（2）单排筋计算时，截面有效高度h0=h-保护层厚度-12.5mm（假定梁钢筋直径为25mm）；对于配筋率大于1%的截面，程序自动按双排计算，此时，截面有效高度h0=h-保护层厚度-37.5mm；（3）加密区和非加密区箍筋都是按用户输入的箍筋间距计算的，并按沿梁全长箍筋的面积配箍率要求控制。

若输入的箍筋间距为加密区间距，则加密区的箍筋计算结果可直接参考，如果非加密区与加密区的箍筋间距不同，则应按非加密区箍筋间距对计算结果进行换算；若输入的箍筋间距为非加密区间距，则非加密区的箍筋计算结果可直接参考使用，如果加密区与非加密区的箍筋间距不同，则应按加密区箍筋间距对计算结果进行换算。

2.钢梁：没根钢梁的下方都标有"steel"字样，表示该梁为钢梁。

若该梁与刚性铺板相连，不需验算整体稳定，则R2处的数值以R2字符代替。

输入格式如上图所示。

其中：R1表示钢梁正应力强度与抗拉、抗压强度设计值的比值F1/f。

R2表示钢梁整体稳定应力强度与抗拉、抗压强度设计值的比值F2/f。

R3表示钢梁剪应力强度与抗拉、抗压强度设计值的比值F3/f。

（整理）pkpm⼀些参数设置及pkpm钢筋输出⽂件简图. 1、⼀般情况下模拟施⼯加载取模拟施⼯加载3⽐较符合逐层施⼯的实际情况。

模拟施⼯加载2则可以更合理的给基础传递荷载。

复杂结构设计⼈员可以指定施⼯次序。

模拟施⼯加载的选择1.⼀次性加载模型，计算时只形成⼀次整体刚度矩阵，⽤于多层2.模拟施⼯加载1.是整体刚度分层加载模型，本层加载对上部结构没有影响，总刚矩阵由构件单刚形成，程序默认算法。

⽤于多⾼层3..模拟施⼯加载2，逐层加载模型，n层会有n个总刚矩阵形成，计算量⼤。

与⼿算接近。

⽤于多⾼层，较少采⽤。

4.模拟施⼯加载3，新版有。

分层刚度分层加载模型，更符合⼯程实际，⾼层⾸选。

5.对有吊车的结构必须⽤⼀次性加载，因为吊车对上部结构有影响，也就是对有上传荷载的结构要⽤⼀次性加载。

6.要知道由于模拟施⼯加载计⼊了施⼯引起的变形，在计算结果输出中各节点在竖荷载作⽤下的节点⼒矩是不平衡的。

只有⼀次性加载下才是平衡的2、修正后的基本风压⼀般就是荷载规范规定的基本风压，对于沿海和强风地带对风荷载敏感的建筑可以在此基础上放⼤10%~20%，门刚中则规定按放⼤5%采⽤。

3、对于⾼度⼤于150M的⾼层混凝⼟建筑才要验算风振舒适度。

结构阻尼⽐取0.01~0.02，程序缺省0.02。

4、侧刚计算⽅法：⼀种简化计算法，计算速度快，但应⽤范围有限，当定义有弹性楼板或有不与楼板相连的构件时（如错层结构、空旷的⼯业⼚房、体育馆等）⽤此法会有⼀定误差；总刚计算⽅法：精度⾼，适⽤范围⼴，计算量⼤。

对于没有定义弹性楼板且没有不与楼板相连构件的⼯程，两种⽅法结果⼀样。

（以下转贴）“刚性楼板”的适⽤范围：绝⼤多数结构只要楼板没有特别的削弱、不连续，均可采⽤这个假定。

相关注意：由于“刚性楼板假定”没有考虑板⾯外的刚度，所以可以通过“梁刚度放⼤系数”来提⾼梁⾯外弯曲刚度，以弥补⾯外刚度的不⾜。

同样原因，也可通过“梁扭矩折减系数”来适当折减梁的设计扭矩。

一、SATWE配筋简图有关数字说明1.1 梁1.1.1砼梁和劲性梁132 132 1Ast VTAst AsmAsm Asm AsAs AsGAsv-----其中：As1、As2、As3为梁上部(负弯矩)左支座、跨中、右支座的配筋面积(cm2)；Asm1、Asm2、Asm3表示梁下部(负弯矩)左支座、跨中、右支座的配筋面积(cm2)；Asv表示梁在Sb范围内的箍筋面积(cm2)，取抗剪箍筋Asv与剪扭箍筋Astv的大值；Ast表示梁受扭所需要的纵筋面积(cm2)；Ast1表示梁受扭所需要周边箍筋的单根钢筋的面积(cm2)。

G，VT分别为箍筋和剪扭配筋标志。

梁配筋计算说明：（1）对于配筋率大于1%的截面，程序自动按双排筋计算，此时，保护层取60mm；（2）当按双排筋计算还超限时，程序自动考虑压筋作用，按双筋方式配筋；（3）各截面的箍筋都是按用户输入的箍筋间距计算的，并按沿梁全长箍筋的面积配箍率要求控制。

若输入的箍筋间距为加密区间距，则加密区的箍筋计算结果可直接参考使用，如果非加密区与加密区的箍筋间距不同，则应按非加密区箍筋间距对计算结果进行换算；若输入的箍筋间距为非加密区间距，则非加密区的箍筋计算结果可直接参考使用，如果加密区与非加密区的箍筋间距不同，则应按加密区箍筋间距对计算结果进行换算。

1.1.2 钢梁R1-R2-R3其中：R1表示钢梁正应力与强度设计值的比值F1/f；R2表示钢梁整体稳定应力与强度设计值的比值F2/f；R3表示钢梁剪应力与抗剪强度设计值的比值F3/fv。

其中F1，F2，F3，的具体含义：F1=M/（Gb Wnb）F2=M/（Fb Wb）F3（跨中）=V S/(I tw)， F3（支座）=V/Awn1.2. 柱1.2.1 矩形混凝土柱和劲性柱在左上角标注：（Uc）、在柱中心标柱：Asv、在下边标注：Asx、在右边标注：Asy、引出线标注：As_cornerAs_corner（Asx其中：As_corner为柱一根角筋的面积，采用双偏压计算时，角筋面积不应小于此值，采用单偏压计算时，角筋面积可不受此值限制(cm2)；Asx，Asy分别为该柱B边和H边的单边配筋，包括角筋(cm2)；Asv 表示柱在Sc范围内的箍筋；Uc 表示柱的轴压比。

怎样根据satwe计算结果配置剪力墙箍筋和纵筋1、砼规中墙的保护层最小厚度是15，实际工程中可取30。

具体由设分在设计中说明中定。

2、由satwe算出边缘构件配筋后，可以看到其纵筋截面积和箍筋体积配箍率。

砼等级为C30,箍筋为HPB235，保护层厚度为30，剪力墙为三级抗震。

以25号边缘构件为例。

首先根据下表知道图中两个边缘构件均为构造配箍。

又根据下表及高规7.2.17.4.1），0.005X200X400=400mm24φ12=452mm2, 纵筋为构造配筋以上两个表为选配纵筋和箍筋的标准。

3、对于纵筋来说，是否可以选用4φ12，如下图呢？根据高规7.2.17.3规定上图箍筋无支长度为400，大于了300，不满足要求，故改成下图即6φ12。

在TZS软件的剪力墙2006工具中所指的“分布筋”实际上是指边缘构件的受力筋。

下图选定了纵筋（分布筋）的直径和间距后，程序自动计算出纵筋配筋率为0.85%。

对照中南标03ZG003第56页6φ12，可看到纵筋最少配筋和配筋率与TSZ所选是一致的。

4、对于箍筋来说，高规表7.2.17表明箍筋最小直径为6，最小间距为150。

把梁数据填入下图TSZ，可见体积配箍率为0.28%<0.681%,再次选择“快捷生成”，框选原来的边缘构件。

故改为φ8@100后即满足要求，见下图5、6、因此直接查中南标03ZG003，或用TSZ成图均可。

但标准是唯一的。

7、可见有些构造要求配筋是“双控”的。

即要满足最小配筋率，同时又要满足最小直径，间距的要求。

满足其中一个要求，另一个不一定满足。

8、9、另外，用TSZ成图后，把光标放在剪力墙边缘构件的钢筋上，可实时显示纵筋配筋率和箍筋配筋率。

方便检查。

第17章电算复核17.1 PMCAD参数输入17.2 荷载输入17.2.1 楼面恒载第一标准层第二标准层第三标准层17.2.2 楼面活载第一标准层第二标准层第三标准层17.3 整楼模型17.4 SATWE计算17.4.1 分析与设计参数补充定义（必须执行）17.4.2 生成SATWE数据文件及数据检查（必须执行）17.4.3 SATWE计算控制参数17.4.4 SATWE结果的文本输出17.4.4.1 结构设计信息///////////////////////////////////////////////////////////////////////////| 公司名称: || || 建筑结构的总信息 | | SATWE 中文版 || 文件名: WMASS.OUT || ||工程名称 : 设计人 : ||工程代号 : 校核人 : 日期:2005/ 6/ 9 |///////////////////////////////////////////////////////////////////////////总信息 ..............................................结构材料信息: 钢砼结构混凝土容重 (kN/m3): Gc = 26.00钢材容重 (kN/m3): Gs = 78.00水平力的夹角 (Rad): ARF = 0.00地下室层数: MBASE= 0竖向荷载计算信息: 按模拟施工加荷计算方式风荷载计算信息: 不计算风荷载地震力计算信息: 计算X,Y两个方向的地震力特殊荷载计算信息: 不计算结构类别: 框架结构裙房层数: MANNEX= 0转换层所在层号： MCHANGE= 0墙元细分最大控制长度(m) DMAX= 2.00墙元侧向节点信息: 内部节点是否对全楼强制采用刚性楼板假定否采用的楼层刚度算法层间剪力比层间位移算法风荷载信息 ..........................................修正后的基本风压 (kN/m2): WO = 0.30地面粗糙程度: B 类结构基本周期（秒）: T1 = 0.00体形变化分段数: MPART= 1各段最高层号: NSTi = 4各段体形系数: USi = 1.30地震信息 ............................................振型组合方法(CQC耦联;SRSS非耦联) CQC 计算振型数: NMODE= 12地震烈度: NAF = 7.00场地类别: KD = 2设计地震分组: 三组特征周期 TG = 0.45多遇地震影响系数最大值 Rmax1 = 0.08罕遇地震影响系数最大值 Rmax2 = 0.50框架的抗震等级: NF = 3剪力墙的抗震等级: NW = 3活荷质量折减系数: RMC = 0.50周期折减系数: TC = 1.00结构的阻尼比 (%): DAMP = 5.00是否考虑偶然偏心: 否是否考虑双向地震扭转效应: 否斜交抗侧力构件方向的附加地震数 = 0活荷载信息 ..........................................考虑活荷不利布置的层数从第 1 到4层柱、墙活荷载是否折减不折算传到基础的活荷载是否折减折算------------柱，墙，基础活荷载折减系数-------------计算截面以上的层数---------------折减系数1 1.002---3 0.854---5 0.706---8 0.659---20 0.60> 20 0.55调整信息 ........................................中梁刚度增大系数： BK = 1.00梁端弯矩调幅系数： BT = 0.85梁设计弯矩增大系数： BM = 1.00连梁刚度折减系数： BLZ = 0.70梁扭矩折减系数： TB = 0.40全楼地震力放大系数： RSF = 1.000.2Qo 调整起始层号： KQ1 = 00.2Qo 调整终止层号： KQ2 = 0顶塔楼内力放大起算层号： NTL = 0顶塔楼内力放大： RTL = 1.00九度结构及一级框架梁柱超配筋系数 CPCOEF91 = 1.15是否按抗震规范5.2.5调整楼层地震力IAUTO525 = 1是否调整与框支柱相连的梁内力 IREGU_KZZB = 0剪力墙加强区起算层号 LEV_JLQJQ = 1强制指定的薄弱层个数 NWEAK = 0配筋信息 ........................................梁主筋强度 (N/mm2): IB = 360柱主筋强度 (N/mm2): IC = 360墙主筋强度 (N/mm2): IW = 210梁箍筋强度 (N/mm2): JB = 300柱箍筋强度 (N/mm2): JC = 300墙分布筋强度 (N/mm2): JWH = 210梁箍筋最大间距 (mm): SB = 100.00柱箍筋最大间距 (mm): SC = 100.00墙水平分布筋最大间距 (mm): SWH = 200.00墙竖向筋分布最小配筋率 (%): RWV = 0.30设计信息 ........................................结构重要性系数: RWO = 1.00柱计算长度计算原则: 有侧移梁柱重叠部分简化: 不作为刚域是否考虑 P-Delt 效应：否柱配筋计算原则: 按单偏压计算钢构件截面净毛面积比: RN = 0.85梁保护层厚度 (mm): BCB = 30.00柱保护层厚度 (mm): ACA = 30.00是否按砼规范(7.3.11-3)计算砼柱计算长度系数: 否荷载组合信息 ........................................恒载分项系数: CDEAD= 1.20活载分项系数: CLIVE= 1.40风荷载分项系数: CWIND= 1.40水平地震力分项系数: CEA_H= 1.30竖向地震力分项系数: CEA_V= 0.50特殊荷载分项系数: CSPY = 0.00活荷载的组合系数: CD_L = 0.70风荷载的组合系数: CD_W = 0.60活荷载的重力荷载代表值系数: CEA_L = 0.50剪力墙底部加强区信息.................................剪力墙底部加强区层数 IWF= 2剪力墙底部加强区高度(m) Z_STRENGTHEN= 10.60*********************************************** *********** 各层的质量、质心坐标信息 ************************************************ **********层号塔号质心 X 质心 Y 质心 Z 恒载质量活载质量(m) (m) (t) (t)4 1 15.248 32.350 20.200 38.8 0.83 1 23.221 16.598 15.400 1400.2 178.42 1 22.481 16.453 10.600 1406.0 244.01 1 22.505 16.452 5.800 1435.9 244.0活载产生的总质量 (t): 667.200恒载产生的总质量 (t): 4280.840结构的总质量 (t): 4948.040恒载产生的总质量包括结构自重和外加恒载结构的总质量包括恒载产生的质量和活载产生的质量活载产生的总质量和结构的总质量是活载折减后的结果 (1t = 1000kg)*********************************************** *********** 各层构件数量、构件材料和层高 ************************************************ **********层号塔号梁数柱数墙数层高累计高度(混凝土) (混凝土) (混凝土) (m) (m)1 1 127(30) 46(30) 0(30) 5.800 5.8002 1 127(30) 46(30) 0(30) 4.800 10.6003 1 128(30) 46(30) 0(30) 4.800 15.4004 1 4(30) 4(30) 0(30) 4.80020.200*********************************************** *********** 风荷载信息 ************************************************ **********层号塔号风荷载X 剪力X 倾覆弯矩X 风荷载Y 剪力Y 倾覆弯矩Y4 1 18.75 18.8 90.0 9.38 9.4 45.03 1 85.98 104.7 592.7 94.57 103.9544.02 1 76.29 181.0 1461.6 83.92 187.9 1445.81 1 90.48 271.5 3036.3 99.53 287.4 3112.7===========================================================================计算信息===========================================================================Project File Name : 食堂计算日期 : 2005. 6. 9开始时间 : 19:12:12可用内存 : 976.00MB 第一步: 计算每层刚度中心、自由度等信息开始时间 : 19:12:12第二步: 组装刚度矩阵并分解开始时间 : 19:12:13FALE 自由度优化排序Beginning Time : 19:12:13.15 End Time : 19:12:13.24 Total Time (s) : 0.09FALE总刚阵组装Beginning Time : 19:12:13.26 End Time : 19:12:13.34 Total Time (s) : 0.09VSS 总刚阵LDLT分解Beginning Time : 19:12:13.35 End Time : 19:12:13.35 Total Time (s) : 0.00VSS 模态分析Beginning Time : 19:12:13.35 End Time : 19:12:13.37 Total Time (s) : 0.02 形成地震荷载向量形成垂直荷载向量VSS LDLT回代求解Beginning Time : 19:12:13.57 End Time : 19:12:13.57 Total Time (s) : 0.00第五步: 计算杆件内力开始时间 : 19:12:13活载随机加载计算计算杆件内力结束日期 : 2005. 6. 9时间 : 19:12:14总用时 : 0: 0: 2========================================== =================================各层刚心、偏心率、相邻层侧移刚度比等计算信息Floor No : 层号Tower No : 塔号Xstif，Ystif : 刚心的 X，Y 坐标值Alf : 层刚性主轴的方向Xmass，Ymass : 质心的 X，Y 坐标值Gmass : 总质量Eex，Eey : X，Y 方向的偏心率Ratx，Raty : X，Y 方向本层塔侧移刚度与下一层相应塔侧移刚度的比值Ratx1，Raty1 : X，Y 方向本层塔侧移刚度与上一层相应塔侧移刚度70%的比值或上三层平均侧移刚度80%的比值中之较小者RJX，RJY，RJZ: 结构总体坐标系中塔的侧移刚度和扭转刚度========================================== =================================Floor No. 1 Tower No. 1Xstif= 24.0306(m) Ystif= 16.3500(m) Alf = 45.0000(Degree)Xmass= 22.5049(m) Ymass= 16.4517(m) Gmass= 1923.8958(t)Eex = 0.0751 Eey = 0.0050Ratx = 1.0000 Raty = 1.0000Ratx1= 1.3870 Raty1= 1.4117 薄弱层地震剪力放大系数= 1.00RJX = 2.9212E+05(kN/m) RJY = 2.8040E+05(kN/m) RJZ = 0.0000E+00(kN/m)---------------------------------------------------------------------------Floor No. 2 Tower No. 1Xstif= 24.0306(m) Ystif= 16.3500(m) Alf = 45.0000(Degree)Xmass= 22.4808(m) Ymass= 16.4534(m) Gmass= 1893.9961(t)Eex = 0.0764 Eey = 0.0051Ratx = 1.0300 Raty = 1.0119Ratx1= 1.4652 Raty1= 1.4405 薄弱层地震剪力放大系数= 1.00RJX = 3.0089E+05(kN/m) RJY = 2.8375E+05(kN/m) RJZ = 0.0000E+00(kN/m)---------------------------------------------------------------------------Floor No. 3 Tower No. 1Xstif= 24.0306(m) Ystif= 16.3500(m) Alf = 45.0000(Degree)Xmass= 23.2207(m) Ymass= 16.5982(m) Gmass= 1756.9637(t)Eex = 0.0399 Eey = 0.0122Ratx = 0.9750 Raty = 0.9917Ratx1= 14.6056 Raty1= 17.9735 薄弱层地震剪力放大系数= 1.00RJX = 2.9337E+05(kN/m) RJY = 2.8141E+05(kN/m) RJZ = 0.0000E+00(kN/m)---------------------------------------------------------------------------Floor No. 4 Tower No. 1Xstif= 15.2480(m) Ystif= 32.3500(m) Alf = 45.0000(Degree)Xmass= 15.2480(m) Ymass= 32.3500(m) Gmass= 40.3840(t)Eex = 0.0000 Eey = 0.0000Ratx = 0.0856 Raty = 0.0695Ratx1= 1.2500 Raty1= 1.2500 薄弱层地震剪力放大系数= 1.00RJX = 2.5108E+04(kN/m) RJY = 1.9571E+04(kN/m) RJZ = 0.0000E+00(kN/m)---------------------------------------------------------------------------========================================== ==================================抗倾覆验算结果========================================== ==================================抗倾覆弯矩Mr 倾覆弯矩Mov 比值Mr/Mov 零应力区(%)X风荷载 1088568.8 3656.2 297.73 0.00Y风荷载 989608.0 3870.3 255.69 0.00X 地震 1088568.8 22944.3 47.44 0.00 Y 地震 989608.0 21749.2 45.50 0.00 ========================================== ==================================结构整体稳定验算结果============================================================================层号 X向刚度 Y向刚度层高上部重量 X刚重比 Y刚重比1 0.292E+06 0.280E+06 5.80 49480. 34.24 32.872 0.301E+06 0.284E+06 4.80 32681. 44.19 41.673 0.293E+06 0.281E+06 4.80 16181. 87.02 83.474 0.251E+05 0.196E+05 4.80 396. 304.46 237.32该结构刚重比Di*Hi/Gi大于10,能够通过高规(5.4.4)的整体稳定验算该结构刚重比Di*Hi/Gi大于20,可以不考虑重力二阶效应*********************************************************************** 楼层抗剪承载力、及承载力比值***********************************************************************Ratio_Bu: 表示本层与上一层的承载力之比----------------------------------------------------------------------层号塔号 X向承载力 Y向承载力Ratio_Bu:X,Y----------------------------------------------------------------------4 1 0.2330E+03 0.2330E+03 1.00 1.003 1 0.4303E+04 0.4074E+04 18.46 17.482 1 0.5564E+04 0.5425E+04 1.29 1.331 1 0.5595E+04 0.5369E+04 1.01 0.9917.4.4.2 周期、振型、地震力========================================== ============================周期、地震力与振型输出文件(VSS求解器)========================================== ============================考虑扭转耦联时的振动周期(秒)、X,Y 方向的平动系数、扭转系数振型号周期转角平动系数 (X+Y) 扭转系数1 1.0829 93.13 0.94 ( 0.00+0.94 ) 0.062 1.0573 3.53 1.00 ( 1.00+0.00 ) 0.003 0.9585 97.02 0.08 ( 0.01+0.06 ) 0.924 0.3386 91.19 0.92 ( 0.00+0.92 ) 0.085 0.3305 1.40 1.00 ( 1.00+0.00 ) 0.006 0.2985 85.66 0.12 ( 0.03+0.10 ) 0.887 0.2220 92.17 0.98 ( 0.00+0.98 ) 0.028 0.1993 2.35 0.94 ( 0.94+0.01 ) 0.069 0.1902 88.84 0.01 ( 0.00+0.01 ) 0.9910 0.1823 116.85 0.92 ( 0.18+0.73 ) 0.0811 0.1794 26.68 0.99 ( 0.80+0.19 ) 0.0112 0.1633 113.15 0.11 ( 0.04+0.07 ) 0.89地震作用最大的方向 = -89.426 (度)========================================== ==================仅考虑 X 向地震作用时的地震力Floor : 层号Tower : 塔号F-x-x : X 方向的耦联地震力在 X 方向的分量F-x-y : X 方向的耦联地震力在 Y 方向的分量F-x-t : X 方向的耦联地震力的扭矩振型 1 的地震力-------------------------------------------------------Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)4 1 -0.16 -1.10 0.273 1 2.05 -35.67 167.112 1 1.73 -29.97 142.271 1 0.96 -17.10 82.13振型 2 的地震力------------------------------------------------------- Floor Tower F-x-x F-x-y F-x-t (kN) (kN) (kN-m)4 1 18.73 0.95 0.703 1 715.15 44.73 433.61 2 1 594.03 36.51 324.66 1 1 341.61 21.00 143.85振型 3 的地震力------------------------------------------------------- Floor Tower F-x-x F-x-y F-x-t (kN) (kN) (kN-m)4 1 0.78 0.14 -0.953 1 1.11 -9.08 -586.552 1 0.82 -6.41 -497.581 1 0.59 -3.63 -285.55振型 4 的地震力------------------------------------------------------- Floor Tower F-x-x F-x-y F-x-t (kN) (kN) (kN-m)4 1 0.11 0.68 -0.173 1 -0.34 8.93 -53.132 1 0.13 -5.54 29.641 1 0.32 -11.83 66.64振型 5 的地震力------------------------------------------------------- Floor Tower F-x-x F-x-y F-x-t (kN) (kN) (kN-m)4 1 -17.46 -0.29 -0.553 1 -351.53 -8.77 -233.11 2 1 208.51 5.05 -64.251 1 455.79 11.24 -19.82振型 6 的地震力------------------------------------------------------- Floor Tower F-x-x F-x-y F-x-t (kN) (kN) (kN-m)4 1 0.10 0.02 -0.133 1 -0.09 -0.74 -39.212 1 -0.02 0.42 23.591 1 0.02 0.89 51.75振型 7 的地震力------------------------------------------------------- Floor Tower F-x-x F-x-y F-x-t (kN) (kN) (kN-m)4 1 0.03 -0.70 0.013 1 -0.03 0.67 -5.362 1 -0.03 0.92 -6.071 1 0.04 -1.40 10.10振型 8 的地震力------------------------------------------------------- Floor Tower F-x-x F-x-y F-x-t (kN) (kN) (kN-m)4 1 18.32 -0.35 3.593 1 -6.91 4.44 269.092 1 -40.86 -8.27 297.181 1 43.70 5.68 -445.80振型 9 的地震力------------------------------------------------------- Floor Tower F-x-x F-x-y F-x-t (kN) (kN) (kN-m)4 1 0.00 0.00 -0.513 1 0.00 0.02 0.282 1 0.00 -0.04 0.851 1 0.00 0.03 -1.01振型 10 的地震力------------------------------------------------------- Floor Tower F-x-x F-x-y F-x-t (kN) (kN) (kN-m)4 1 -0.92 3.64 -5.643 1 14.16 -30.80 206.87 2 1 -30.33 59.14 -360.77 1 1 24.39 -45.42 281.31振型 11 的地震力------------------------------------------------------- Floor Tower F-x-x F-x-y F-x-t (kN) (kN) (kN-m)4 1 -9.79 -2.84 2.663 1 57.29 27.29 -216.87 2 1 -103.40 -54.11 -118.58 1 1 78.94 42.33 238.26振型 12 的地震力------------------------------------------------------- Floor Tower F-x-x F-x-y F-x-t (kN) (kN) (kN-m)4 1 -0.33 -0.04 0.493 1 0.84 -0.96 -73.972 1 -0.91 2.37 154.521 1 0.51 -1.97 -122.18各振型作用下 X 方向的基底剪力-------------------------------------------------------振型号剪力(kN)1 4.582 1669.523 3.314 0.225 295.316 0.017 0.028 14.249 0.0010 7.3011 23.0412 0.11各层 X 方向的作用力(CQC)Floor : 层号Tower : 塔号Fx : X 向地震作用下结构的地震反应力Vx : X 向地震作用下结构的楼层剪力Mx : X 向地震作用下结构的弯矩Static Fx: 静力法 X 向的地震力------------------------------------------------------------------------------------------Floor Tower Fx Vx (分塔剪重比) (整层剪重比) Mx Static Fx(kN) (kN) (kN-m) (kN)(注意:下面分塔输出的剪重比不适合于上连多塔结构)4 1 30.10 30.10( 7.60%) ( 7.60%) 144.48 161.773 1 799.88 824.12( 5.09%) ( 5.09%) 4073.94 789.142 1 650.24 1344.71( 4.11%) ( 4.11%) 10349.05 567.751 1 590.13 1703.78( 3.44%) ( 3.44%) 19758.53 316.29抗震规范(5.2.5)条要求的X向楼层最小剪重比 = 1.60%X 方向的有效质量系数: 99.50%========================================== ==================仅考虑 Y 向地震时的地震力Floor : 层号Tower : 塔号F-y-x : Y 方向的耦联地震力在 X 方向的分量F-y-y : Y 方向的耦联地震力在 Y 方向的分量F-y-t : Y 方向的耦联地震力的扭矩振型 1 的地震力Floor Tower F-y-x F-y-y F-y-t (kN) (kN) (kN-m)4 1 2.89 20.07 -4.953 1 -37.52 653.21 -3059.88 2 1 -31.64 548.73 -2605.03 1 1 -17.56 313.05 -1503.88振型 2 的地震力------------------------------------------------------- Floor Tower F-y-x F-y-y F-y-t (kN) (kN) (kN-m)4 1 1.16 0.06 0.043 1 44.20 2.76 26.802 1 36.71 2.26 20.061 1 21.11 1.30 8.89振型 3 的地震力------------------------------------------------------- Floor Tower F-y-x F-y-y F-y-t (kN) (kN) (kN-m)4 1 -4.49 -0.80 5.443 1 -6.38 52.06 3362.21 2 1 -4.71 36.73 2852.24 1 1 -3.39 20.79 1636.84振型 4 的地震力Floor Tower F-y-x F-y-y F-y-t (kN) (kN) (kN-m)4 1 -3.79 -23.43 5.753 1 11.80 -309.35 1840.03 2 1 -4.54 191.76 -1026.55 1 1 -11.23 409.68 -2308.03振型 5 的地震力------------------------------------------------------- Floor Tower F-y-x F-y-y F-y-t (kN) (kN) (kN-m)4 1 -0.43 -0.01 -0.013 1 -8.60 -0.21 -5.702 1 5.10 0.12 -1.571 1 11.15 0.28 -0.48振型 6 的地震力------------------------------------------------------- Floor Tower F-y-x F-y-y F-y-t (kN) (kN) (kN-m)。

2021版PKPM使用说明书PMCAD使用说明（打“*”的部分为摘抄文字，可供参考）一、PMCADSTEP1 点击进入：第1步：“轴线输入”是利用作图工具绘制建筑物整体的平面定位轴线。

这些轴线可以是与墙、梁等长的线段，也可以是一整条建筑轴线。

第2步：“网格生成”是程序自动将绘制的定位轴线分割为网格和节点。

凡是轴线相交处都会产生一个节点，轴线线段的起止点也做为节点。

这里用户可对程序自动分割所产生的网格和节点进行进一步的修改、审核。

第3步：“楼层定义”是依照从下至上的次序进行各个结构标准层平面布置。

凡是结构布置相同的相邻楼层都应视为同一标准层，只需输入一次。

依次进行柱布置，梁布置，本层信息修改。

第4步：拷贝楼层第5步：“荷载输入”①楼面恒活：依照从下至上的次序定义荷载标准层。

凡是楼面均布恒载和活载都相同的相邻楼层都应视为同一荷载标准层，只需输入一次。

②设计参数：再进行设计参数修改。

③进入荷载输入，进行梁上荷载输入。

第6步：“楼层组装”是进行结构竖向布置。

每一个实际楼层都要确定其属于哪一个结构标准层、属于哪一个荷载标准层，其层高为多少。

从而完成楼层的竖向布置。

再输入一些必要的绘图和抗震计算信息后便完成了一个结构物的整体描述。

第7步：“保存文件”确保上述各项工作不被丢弃的必须的步骤。

*POINTS:节点程序提供了“节点”，“两点直线”，“平行直线”及“折线”，“矩形”，“园环”，“圆弧”，“三点圆弧”等基本图素，它们配合各种捕捉工具，热键和下拉菜单中的各项工具，构成了一个小型绘图系统，用于绘制各种形式的轴线。

1. 绘节点用于直接绘制白色节点，供以节点定位的构件使用，绘制是单个进行的，如果需要成批1输入可以使用图编辑菜单进行复制。

2. 两点直线用于绘制零散的直轴线，可以使用任何方式和工具进行绘制。

3. 平行直线适用于绘制一组平行的直轴线。

首先绘制第一条轴线：以第一条轴线为基准输入复制的间距和次数，间距值的正负决定了复制的方向。

pkpm中,简述楼板平面图绘制以及现浇楼板的配筋计算流程
在PKPM中绘制楼板平面图及现浇楼板的配筋计算流程如下：
1. 首先，在PKPM中打开工程文件，进入楼板设计界面。

2. 根据实际需求，在楼板设计界面中选择合适的楼板类型，例如单向板、双向板等。

3. 绘制楼板平面图。

在楼板设计界面的平面绘制区域，根据实际建筑平面尺寸，在指定位置绘制楼板平面的几何形状。

可以通过绘图工具，例如直线绘制、矩形绘制、圆弧绘制等，来描绘楼板的平面形状。

4. 进行楼板布置。

根据楼板的构造要求和荷载要求，在平面图上布置荷载点、荷载面等，以及楼板的支座位置、开洞位置等。

5. 进行楼板配筋计算。

点击PKPM中的配筋计算按钮，在弹出的配筋计算界面中进行楼板的配筋计算。

根据楼板的荷载、跨度、深度等参数，计算出合理的楼板配筋方案。

6. 查看配筋计算结果。

PKPM会根据计算参数，给出相应的楼板配筋结果，包括主筋、箍筋的布置和尺寸等信息。

根据计算结果，可以进行相应的调整。

需要注意的是，上述流程仅为简要描述，实际应用中具体步骤可能有所差异，可以根据具体工程要求和软件操作进行调整。

同时，在进行楼板设计和配筋计算时，需要参考相关的国家标准和规范，确保设计满足相应的安全性和可靠性要求。

欢迎共阅根据SATWE计算结果手工配筋一、设计师在现场二、SATWE梁的计算结果的含义：培训学校课件F:\磨石结构培训\2013年初级\2013 04 22 第五次正课的辅导课/梁配筋详解及施工图的绘制.pdf p15，仅需手工复核即可。

密区箍筋面积进行换算，假设换算前后面积分别为ASV1、ASV2，间距分别为S1、S2，则有：ASV1/ S1= ASV2/ S2.2、算例下面的梁为百盛米厂第三层右边数过来第四根边梁。

该梁有关信息如下：截面参数(m) B*H = 0.250*0.600保护层厚度(mm) Cov = 30.0箍筋间距(mm) SS = 100.0混凝土强度等级RC = 30.0主筋强度(N/mm2) FYI = 360.0箍筋强度(N/mm2) FYJ = 210.0抗震构造措施的抗震等级NF = 41、梁顶纵筋和梁底纵筋1）配置原则：●框架梁、次梁单侧纵筋不得多于两层，若需配置两排钢筋，第二排钢筋最少配置2根。

当两排放不下时，可采用大直径钢筋，或增大截面，大直径钢筋最多能用到32mm。

●同侧纵筋布置中，不同直径的钢筋，直径相差不能大于2级，且不宜大于6mm，纵筋可采用组合配筋，如2根25+2根20，或2根沿整根梁通长布置，然后在2、3中跨的跨中填写剩余钢筋量，这部分钢筋在2、3中跨通长布置。

如果对于一根4跨的二级框架梁，其各个支座负弯矩较接近，则通长钢筋的数量较容易确定，直接取最大弯矩的1/4。

2、梁加密区、非加密区箍筋1）配置原则：●满足抗剪受力要求；满足构造要求（箍筋间距和肢距，见砼规11.3.8）；延性要求；●检验纵向钢筋配筋率有没有大于2%，然后考虑箍筋是否需要增大直径。

（砼规11.3.6第三条）●300 宽的梁，可采用3 肢箍，但需注意，当顶部钢筋为奇数根时，底部钢筋也应为奇数根。

●350 宽的梁应采用4 肢箍，且纵筋最少为4 根，可采用2 根贯通筋+2根架立钢筋的形式。

根据SATWE计算结果手工配筋一、设计师在现场二、SATWE梁的计算结果的含义：培训学校课件F:\磨石结构培训\2013年初级\2013 04 22 第五次正课的辅导课/梁配筋详解及施工图的绘制.pdf p15梁钢筋的正确配法为：根据配置梁底和梁顶纵向钢筋，此时不需要考虑叠加对于，不需考虑抗剪和抗扭箍筋的叠加，因为按照配置箍筋有两种方法，一种为万能公式，一种为简化公式。

对于2）沿梁全长箍筋的面积配筋率要求，见《混规》11．3．9 梁端设置的第一个箍筋距框架节点边缘不应大于50mm。

非加密区的箍筋间距不宜大于加密区箍筋间距的2倍。

沿梁全长箍筋的面积配筋率ρsv应符合下列规定：3）如何进行换算？1、梁顶纵筋和梁底纵筋1）配置原则：●框架梁、次梁单侧纵筋不得多于两层，若需配置两排钢筋，第二排钢筋最少配置2根。

当两排放不下时，可采用大直径钢筋，或增大截面，大直径钢筋最多能用到 32mm。

●同侧纵筋布置中，不同直径的钢筋，直径相差不能大于2级，且不宜大于 6mm，纵筋可采用组合配筋，如2根25+2根20，或 2根 25+1根20，或 3根 25/2根20。

●框架梁、次梁通长纵筋直径可小于支座短筋直径。

尽量使通长面筋不大于支座纵筋面积的60％，但不宜小于30％。

●200mm宽的梁，钢筋直径最好控制在 20mm以内，否则裂缝较大。

200宽梁负筋大于3Φ18时需放二排，且相邻跨拉通负筋规格应相同。

●2）手工配置：梁顶：AS=12cm2=1200 mm2,实配4根HRB400级直径20（1257），保护层C=20，2(20+8)+3*25+4*20=211<250,放置一排。

梁底：AS=13cm2=1300 mm2,实配5根HRB400级直径20（1571）(实际梁底纵筋还筋也应为奇数根。

●350 宽的梁应采用 4 肢箍，且纵筋最少为 4 根，可采用 2 根贯通筋+2根架立钢筋的形式。

2）手工配置：加密区计算所需的单肢箍筋面积为：⨯÷箍筋肢数0.7100基本原理：抗剪承载力计算，0.7表示在箍筋间距100mm范围内，箍筋总横截面面积。

2021版pkpm中Satwe参数设置规范对照版（绝对经典）SATWE设计参数的合理设计参数的合理选取1、抗震等级的确定：钢筋混凝土房屋应根据烈度、结构类型和房屋高度的不同分别按《抗规》6.1.2条或《高规》4.8条确定本工程的抗震等级。

但需注意以下几点：（1）上述抗震等级是“丙”类建筑，如果是“甲”、“乙”、“丁”类建筑则需按规范要求对抗震等级进行调整。

（2）接近或等于分界高度时，应结合房屋不规则程度及场地、地基条件慎重确定抗震等级。

（3）当转换层〉=3及以上时，其框支柱、剪力墙底部加强部的抗震墙等级宜按《抗规》6.1.2条或《高规》4.8条查的抗震等级提高一级采用，已为特一级时可不调整。

（4）短肢剪力墙结构的抗震等级也应按《抗规》6.1.2条或《高规》4.8条查的抗震等级提高一级采用??但注意对多层短肢剪力墙结构可不提高。

（5）注意：钢结构、砌体结构没有抗震等级。

计算时可选“5”，不考虑抗震构造措施。

2、振型组合数的选取：在计算地震力时，振型个数的选取应是振型参与质量要达到总质量90%以上所需要振型数。

但要注意以下几点：（1）振型个数不能超过结构固有的振型总数，因一个楼层最多只有三个有效动力自由度，所以一个楼层也就最多可选3个振型。

如果所选振型个数多于结构固有的振型总数，则会造成地震力计算异常。

（2）对于进行耦联计算的结构，所选振型数应大于9个，多塔结构应更多些，但要注意应是3的倍数。

1（3）对于一个结构所选振型的多少，还必需满足有效质量系列化大于90%.在WDISP.OUT文件里查看。

3、主振型的判断；（1）对于刚度均匀的结构，在考虑扭转耦联计算时，一般来说前两个或前几个振型为其主振型。

（2）对于刚度不均匀的复杂结构，上述规律不一定存在，此时应注意查看SATWE文本文件“周期、振型、地震力”WZQ.OUT.程序输出结果中，给出了输出各振型的基底剪力总值，据此信息可以判断出那个振型是X向或Y向的主振型，同时可以了解没个振型对基底剪力的贡献大小。

第17章电算复核17.1 PMCAD参数输入17.2 荷载输入17.2.1 楼面恒载第一标准层第二标准层第三标准层17.2.2 楼面活载第一标准层第二标准层第三标准层17.3 整楼模型17.4 SATWE计算17.4.1 分析与设计参数补充定义（必须执行）17.4.2 生成SATWE数据文件及数据检查（必须执行）17.4.3 SATWE计算控制参数17.4.4 SATWE结果的文本输出17.4.4.1 结构设计信息//////////////////////////////////////////////////////////////// ///////////| 公司名称: || || 建筑结构的总信息 | | SATWE 中文版 || 文件名: WMASS.OUT || ||工程名称 : 设计人 : ||工程代号 : 校核人 : 日期:/ 6/ 9 |//////////////////////////////////////////////////////////////// ///////////总信息 ..............................................结构材料信息: 钢砼结构混凝土容重 (kN/m3): Gc = 26.00钢材容重 (kN/m3): Gs = 78.00水平力的夹角 (Rad): ARF = 0.00地下室层数: MBASE= 0竖向荷载计算信息: 按模拟施工加荷计算方式风荷载计算信息: 不计算风荷载地震力计算信息: 计算X,Y两个方向的地震力特殊荷载计算信息: 不计算结构类别: 框架结构裙房层数: MANNEX= 0转换层所在层号： MCHANGE= 0墙元细分最大控制长度(m) DMAX= 2.00墙元侧向节点信息: 内部节点是否对全楼强制采用刚性楼板假定否采用的楼层刚度算法层间剪力比层间位移算法风荷载信息 ..........................................修正后的基本风压 (kN/m2): WO = 0.30地面粗糙程度: B 类结构基本周期（秒）: T1 = 0.00体形变化分段数: MPART= 1各段最高层号: NSTi = 4各段体形系数: USi = 1.30地震信息 ............................................振型组合方法(CQC耦联;SRSS非耦联) CQC 计算振型数: NMODE= 12地震烈度: NAF = 7.00场地类别: KD = 2设计地震分组: 三组特征周期 TG = 0.45多遇地震影响系数最大值 Rmax1 = 0.08罕遇地震影响系数最大值 Rmax2 = 0.50框架的抗震等级: NF = 3剪力墙的抗震等级: NW = 3活荷质量折减系数: RMC = 0.50周期折减系数: TC = 1.00结构的阻尼比 (%): DAMP = 5.00是否考虑偶然偏心: 否是否考虑双向地震扭转效应: 否斜交抗侧力构件方向的附加地震数 = 0活荷载信息 ..........................................考虑活荷不利布置的层数从第 1 到4层柱、墙活荷载是否折减不折算传到基础的活荷载是否折减折算柱，墙，基础活荷载折减系数计算截面以上的层数折减系数1 1.0023 0.8545 0.7068 0.65920 0.60> 20 0.55调整信息 ........................................中梁刚度增大系数： BK = 1.00梁端弯矩调幅系数： BT = 0.85梁设计弯矩增大系数： BM = 1.00连梁刚度折减系数： BLZ = 0.70梁扭矩折减系数： TB = 0.40全楼地震力放大系数： RSF = 1.000.2Qo 调整起始层号： KQ1 = 00.2Qo 调整终止层号： KQ2 = 0顶塔楼内力放大起算层号： NTL = 0顶塔楼内力放大： RTL = 1.00九度结构及一级框架梁柱超配筋系数 CPCOEF91 = 1.15是否按抗震规范5.2.5调整楼层地震力IAUTO525 = 1是否调整与框支柱相连的梁内力 IREGU_KZZB = 0剪力墙加强区起算层号 LEV_JLQJQ = 1强制指定的薄弱层个数 NWEAK = 0配筋信息 ........................................梁主筋强度 (N/mm2): IB = 360柱主筋强度 (N/mm2): IC = 360墙主筋强度 (N/mm2): IW = 210梁箍筋强度 (N/mm2): JB = 300柱箍筋强度 (N/mm2): JC = 300墙分布筋强度 (N/mm2): JWH = 210梁箍筋最大间距 (mm): SB = 100.00柱箍筋最大间距 (mm): SC = 100.00墙水平分布筋最大间距 (mm): SWH = 200.00墙竖向筋分布最小配筋率 (%): RWV = 0.30设计信息 ........................................结构重要性系数: RWO = 1.00柱计算长度计算原则: 有侧移梁柱重叠部分简化: 不作为刚域是否考虑 PDelt 效应：否柱配筋计算原则: 按单偏压计算钢构件截面净毛面积比: RN = 0.85梁保护层厚度 (mm): BCB = 30.00柱保护层厚度 (mm): ACA = 30.00是否按砼规范(7.3.113)计算砼柱计算长度系数: 否荷载组合信息 ........................................恒载分项系数: CDEAD= 1.20活载分项系数: CLIVE= 1.40风荷载分项系数: CWIND= 1.40水平地震力分项系数: CEA_H= 1.30竖向地震力分项系数: CEA_V= 0.50特殊荷载分项系数: CSPY = 0.00活荷载的组合系数: CD_L = 0.70风荷载的组合系数: CD_W = 0.60活荷载的重力荷载代表值系数: CEA_L = 0.50剪力墙底部加强区信息.................................剪力墙底部加强区层数 IWF= 2剪力墙底部加强区高度(m) Z_STRENGTHEN= 10.60 ********************************************************* * 各层的质量、质心坐标信息 **********************************************************层号塔号质心 X 质心 Y 质心 Z 恒载质量活载质量(m) (m) (t) (t)4 1 15.248 32.350 20.200 38.8 0.83 1 23.221 16.598 15.400 1400.2 178.42 1 22.481 16.453 10.600 1406.0 244.01 1 22.505 16.452 5.800 1435.9 244.0活载产生的总质量 (t): 667.200恒载产生的总质量 (t): 4280.840结构的总质量 (t): 4948.040恒载产生的总质量包括结构自重和外加恒载结构的总质量包括恒载产生的质量和活载产生的质量活载产生的总质量和结构的总质量是活载折减后的结果 (1t = 1000kg)********************************************************* * 各层构件数量、构件材料和层高 **********************************************************层号塔号梁数柱数墙数层高累计高度(混凝土) (混凝土) (混凝土) (m) (m) 1 1 127(30) 46(30) 0(30) 5.8005.8002 1 127(30) 46(30) 0(30) 4.800 10.6003 1 128(30) 46(30) 0(30) 4.800 15.4004 1 4(30) 4(30) 0(30) 4.80020.200********************************************************* * 风荷载信息 **********************************************************层号塔号风荷载X 剪力X 倾覆弯矩X 风荷载Y 剪力Y 倾覆弯矩Y4 1 18.75 18.8 90.0 9.38 9.4 45.03 1 85.98 104.7 592.7 94.57 103.9 544.02 1 76.29 181.0 1461.6 83.92 187.9 1445.81 1 90.48 271.5 3036.3 99.53 287.4 3112.7===================================== ===================================== =计算信息===================================== ===================================== =Project File Name : 食堂计算日期 : . 6. 9开始时间 : 19:12:12可用内存 : 976.00MB第一步: 计算每层刚度中心、自由度等信息开始时间 : 19:12:12第二步: 组装刚度矩阵并分解开始时间 : 19:12:13FALE 自由度优化排序Beginning Time : 19:12:13.15 End Time : 19:12:13.24 Total Time (s) : 0.09FALE总刚阵组装Beginning Time : 19:12:13.26 End Time : 19:12:13.34 Total Time (s) : 0.09VSS 总刚阵LDLT分解Beginning Time : 19:12:13.35 End Time : 19:12:13.35 Total Time (s) : 0.00VSS 模态分析Beginning Time : 19:12:13.35 End Time : 19:12:13.37Total Time (s) : 0.02 形成地震荷载向量形成垂直荷载向量VSS LDLT回代求解Beginning Time : 19:12:13.57 End Time : 19:12:13.57 Total Time (s) : 0.00第五步: 计算杆件内力开始时间 : 19:12:13活载随机加载计算计算杆件内力结束日期 : . 6. 9时间 : 19:12:14总用时 : 0: 0: 2===========================================================================各层刚心、偏心率、相邻层侧移刚度比等计算信息Floor No : 层号Tower No : 塔号Xstif，Ystif : 刚心的 X，Y 坐标值Alf : 层刚性主轴的方向Xmass，Ymass : 质心的 X，Y 坐标值Gmass : 总质量Eex，Eey : X，Y 方向的偏心率Ratx，Raty : X，Y 方向本层塔侧移刚度与下一层相应塔侧移刚度的比值Ratx1，Raty1 : X，Y 方向本层塔侧移刚度与上一层相应塔侧移刚度70%的比值或上三层平均侧移刚度80%的比值中之较小者RJX，RJY，RJZ: 结构总体坐标系中塔的侧移刚度和扭转刚度===================================== ===================================== =Floor No. 1 Tower No. 1Xstif= 24.0306(m) Ystif= 16.3500(m) Alf = 45.0000(Degree)Xmass= 22.5049(m) Ymass= 16.4517(m) Gmass= 1923.8958(t)Eex = 0.0751 Eey = 0.0050Ratx = 1.0000 Raty = 1.0000Ratx1= 1.3870 Raty1= 1.4117 薄弱层地震剪力RJX = 2.9212E+05(kN/m) RJY = 2.8040E+05(kN/m) RJZ = 0.0000E+00(kN/m)Floor No. 2 Tower No. 1Xstif= 24.0306(m) Ystif= 16.3500(m) Alf = 45.0000(Degree)Xmass= 22.4808(m) Ymass= 16.4534(m) Gmass= 1893.9961(t)Eex = 0.0764 Eey = 0.0051Ratx = 1.0300 Raty = 1.0119Ratx1= 1.4652 Raty1= 1.4405 薄弱层地震剪力放大系数= 1.00RJX = 3.0089E+05(kN/m) RJY = 2.8375E+05(kN/m) RJZ = 0.0000E+00(kN/m)Floor No. 3 Tower No. 1Xstif= 24.0306(m) Ystif= 16.3500(m) Alf = 45.0000(Degree)Xmass= 23.2207(m) Ymass= 16.5982(m) Gmass= 1756.9637(t)Eex = 0.0399 Eey = 0.0122Ratx = 0.9750 Raty = 0.9917Ratx1= 14.6056 Raty1= 17.9735 薄弱层地震剪力RJX = 2.9337E+05(kN/m) RJY = 2.8141E+05(kN/m) RJZ = 0.0000E+00(kN/m)Floor No. 4 Tower No. 1Xstif= 15.2480(m) Ystif= 32.3500(m) Alf = 45.0000(Degree)Xmass= 15.2480(m) Ymass= 32.3500(m) Gmass= 40.3840(t)Eex = 0.0000 Eey = 0.0000Ratx = 0.0856 Raty = 0.0695Ratx1= 1.2500 Raty1= 1.2500 薄弱层地震剪力放大系数= 1.00RJX = 2.5108E+04(kN/m) RJY = 1.9571E+04(kN/m) RJZ = 0.0000E+00(kN/m)===================================== ===================================== ==抗倾覆验算结果===================================== ===================================== ==抗倾覆弯矩Mr 倾覆弯矩Mov 比值Mr/Mov零应力区(%)X风荷载 1088568.8 3656.2 297.730.00Y风荷载 989608.0 3870.3 255.690.00X 地震 1088568.8 22944.3 47.44 0.00Y 地震 989608.0 21749.2 45.50 0.00===================================== ===================================== ==结构整体稳定验算结果===================================== ===================================== ==层号 X向刚度 Y向刚度层高上部重量 X刚重比 Y刚重比1 0.292E+06 0.280E+06 5.80 49480. 34.24 32.872 0.301E+06 0.284E+06 4.80 32681. 44.19 41.673 0.293E+06 0.281E+06 4.80 16181. 87.02 83.474 0.251E+05 0.196E+05 4.80 396. 304.46 237.32该结构刚重比Di*Hi/Gi大于10,能够通过高规(5.4.4)的整体稳定验算该结构刚重比Di*Hi/Gi大于20,可以不考虑重力二阶效应************************************************************ *********** 楼层抗剪承载力、及承载力比值************************************************************* **********Ratio_Bu: 表示本层与上一层的承载力之比层号塔号 X向承载力 Y向承载力 Ratio_Bu:X,Y4 1 0.2330E+03 0.2330E+03 1.00 1.003 1 0.4303E+04 0.4074E+04 18.46 17.482 1 0.5564E+04 0.5425E+04 1.29 1.331 1 0.5595E+04 0.5369E+04 1.01 0.9917.4.4.2 周期、振型、地震力===================================== =================================周期、地震力与振型输出文件(VSS求解器)===================================== =================================考虑扭转耦联时的振动周期(秒)、X,Y 方向的平动系数、扭转系数振型号周期转角平动系数 (X+Y) 扭转系数1 1.0829 93.13 0.94 ( 0.00+0.94 ) 0.062 1.0573 3.53 1.00 ( 1.00+0.00 ) 0.003 0.9585 97.02 0.08 ( 0.01+0.06 ) 0.924 0.3386 91.19 0.92 ( 0.00+0.92 ) 0.085 0.3305 1.40 1.00 ( 1.00+0.00 ) 0.006 0.2985 85.66 0.12 ( 0.03+0.10 ) 0.887 0.2220 92.17 0.98 ( 0.00+0.98 ) 0.028 0.1993 2.35 0.94 ( 0.94+0.01 ) 0.069 0.1902 88.84 0.01 ( 0.00+0.01 ) 0.9910 0.1823 116.85 0.92 ( 0.18+0.73 ) 0.0811 0.1794 26.68 0.99 ( 0.80+0.19 ) 0.0112 0.1633 113.15 0.11 ( 0.04+0.07 ) 0.89地震作用最大的方向 = 89.426 (度)===================================== =======================仅考虑 X 向地震作用时的地震力Floor : 层号Tower : 塔号Fxx : X 方向的耦联地震力在 X 方向的分量Fxy : X 方向的耦联地震力在 Y 方向的分量Fxt : X 方向的耦联地震力的扭矩振型 1 的地震力Floor Tower Fxx Fxy Fxt(kN) (kN) (kNm)4 1 0.16 1.10 0.273 1 2.05 35.67 167.112 1 1.73 29.97 142.271 1 0.96 17.10 82.13振型 2 的地震力Floor Tower Fxx Fxy Fxt(kN) (kN) (kNm)4 1 18.73 0.95 0.703 1 715.15 44.73 433.612 1 594.03 36.51 324.661 1 341.61 21.00 143.85振型 3 的地震力Floor Tower Fxx Fxy Fxt(kN) (kN) (kNm) 4 1 0.78 0.14 0.95 3 1 1.11 9.08 586.55 2 1 0.82 6.41 497.58 1 1 0.59 3.63 285.55振型 4 的地震力Floor Tower Fxx Fxy Fxt(kN) (kN) (kNm) 4 1 0.11 0.68 0.17 3 1 0.34 8.93 53.13 2 1 0.13 5.54 29.64 1 1 0.32 11.83 66.64振型 5 的地震力Floor Tower Fxx Fxy Fxt(kN) (kN) (kNm) 4 1 17.46 0.29 0.553 1 351.53 8.77 233.11 2 1 208.51 5.05 64.25 1 1 455.79 11.24 19.82振型 6 的地震力Floor Tower Fxx Fxy Fxt (kN) (kN) (kNm) 4 1 0.10 0.02 0.13 3 1 0.09 0.74 39.21 2 1 0.02 0.42 23.59 1 1 0.02 0.89 51.75振型 7 的地震力Floor Tower Fxx Fxy Fxt (kN) (kN) (kNm) 4 1 0.03 0.70 0.01 3 1 0.03 0.67 5.36 2 1 0.03 0.92 6.07 1 1 0.04 1.40 10.10振型 8 的地震力Floor Tower Fxx Fxy Fxt (kN) (kN) (kNm) 4 1 18.32 0.35 3.59 3 1 6.91 4.44 269.09 2 1 40.86 8.27 297.18 1 1 43.70 5.68 445.80振型 9 的地震力Floor Tower Fxx Fxy Fxt(kN) (kN) (kNm) 4 1 0.00 0.00 0.513 1 0.00 0.02 0.28 2 1 0.00 0.04 0.851 1 0.00 0.03 1.01振型 10 的地震力Floor Tower Fxx Fxy Fxt(kN) (kN) (kNm) 4 1 0.92 3.64 5.643 1 14.16 30.80 206.87 2 1 30.33 59.14 360.77 1 1 24.39 45.42 281.31振型 11 的地震力Floor Tower Fxx Fxy Fxt(kN) (kN) (kNm) 4 1 9.79 2.84 2.663 1 57.29 27.29 216.87 2 1 103.40 54.11 118.58 1 1 78.94 42.33 238.26振型 12 的地震力Floor Tower Fxx Fxy Fxt(kN) (kN) (kNm)4 1 0.33 0.04 0.49 3 1 0.84 0.96 73.97 2 1 0.91 2.37 154.52 1 1 0.51 1.97 122.18各振型作用下 X 方向的基底剪力振型号剪力(kN)1 4.582 1669.523 3.314 0.225 295.316 0.017 0.028 14.249 0.0010 7.3011 23.0412 0.11各层 X 方向的作用力(CQC)Floor : 层号Tower : 塔号Fx : X 向地震作用下结构的地震反应力Vx : X 向地震作用下结构的楼层剪力Mx : X 向地震作用下结构的弯矩Static Fx: 静力法 X 向的地震力Floor Tower Fx Vx (分塔剪重比) (整层剪重比) Mx Static Fx(kN) (kN) (kNm) (kN)(注意:下面分塔输出的剪重比不适合于上连多塔结构)4 1 30.10 30.10( 7.60%) ( 7.60%) 144.48 161.773 1 799.88 824.12( 5.09%) ( 5.09%) 4073.94 789.142 1 650.24 1344.71( 4.11%) ( 4.11%) 10349.05 567.751 1 590.13 1703.78( 3.44%) ( 3.44%) 19758.53 316.29抗震规范(5.2.5)条要求的X向楼层最小剪重比 = 1.60%X 方向的有效质量系数: 99.50%============================================================仅考虑 Y 向地震时的地震力Floor : 层号Tower : 塔号Fyx : Y 方向的耦联地震力在 X 方向的分量Fyy : Y 方向的耦联地震力在 Y 方向的分量Fyt : Y 方向的耦联地震力的扭矩振型 1 的地震力Floor Tower Fyx Fyy Fyt(kN) (kN) (kNm) 4 1 2.89 20.07 4.95 3 1 37.52 653.21 3059.88 2 1 31.64 548.73 2605.03 1 1 17.56 313.05 1503.88振型 2 的地震力Floor Tower Fyx Fyy Fyt(kN) (kN) (kNm) 4 1 1.16 0.06 0.04 3 1 44.20 2.76 26.80 2 1 36.71 2.26 20.06 1 1 21.11 1.30 8.89振型 3 的地震力Floor Tower Fyx Fyy Fyt(kN) (kN) (kNm)4 1 4.49 0.80 5.443 1 6.38 52.06 3362.21 2 1 4.71 36.73 2852.24 1 1 3.39 20.79 1636.84振型 4 的地震力Floor Tower Fyx Fyy Fyt(kN) (kN) (kNm)4 1 3.79 23.43 5.753 1 11.80 309.35 1840.03 2 1 4.54 191.76 1026.55 1 1 11.23 409.68 2308.03振型 5 的地震力Floor Tower Fyx Fyy Fyt(kN) (kN) (kNm)4 1 0.43 0.01 0.013 1 8.60 0.21 5.702 1 5.10 0.12 1.571 1 11.15 0.28 0.48振型 6 的地震力Floor Tower Fyx Fyy Fyt(kN) (kN) (kNm)3 1 4.19 35.29 1867.42 2 1 0.97 19.85 1123.43 1 1 0.77 42.45 2464.26振型 7 的地震力Floor Tower Fyx Fyy Fyt(kN) (kN) (kNm) 4 1 0.79 19.64 0.303 1 0.77 18.63 149.63 2 1 0.72 25.66 169.39 1 1 1.22 39.05 281.77振型 8 的地震力Floor Tower Fyx Fyy Fyt(kN) (kN) (kNm) 4 1 1.93 0.04 0.383 1 0.73 0.47 28.37 2 1 4.31 0.87 31.331 1 4.61 0.60 47.00振型 9 的地震力Floor Tower Fyx Fyy Fyt(kN) (kN) (kNm) 4 1 0.02 0.07 8.922 1 0.04 0.62 15.091 1 0.03 0.45 17.82振型 10 的地震力Floor Tower Fyx Fyy Fyt(kN) (kN) (kNm) 4 1 1.69 6.70 10.40 3 1 26.09 56.75 381.18 2 1 55.89 108.97 664.74 1 1 44.93 83.70 518.32振型 11 的地震力Floor Tower Fyx Fyy Fyt(kN) (kN) (kNm) 4 1 5.39 1.56 1.463 1 31.51 15.01 119.29 2 1 56.87 29.77 65.23 1 1 43.42 23.28 131.06振型 12 的地震力Floor Tower Fyx Fyy Fyt(kN) (kN) (kNm) 4 1 1.77 0.22 2.653 1 4.50 5.17 397.451 1 2.73 10.57 656.49各振型作用下 Y 方向的基底剪力振型号剪力(kN)1 1535.062 6.383 108.794 268.655 0.186 27.847 14.418 0.169 0.1310 24.7711 6.9712 3.23各层 Y 方向的作用力(CQC)Floor : 层号Tower : 塔号Fy : Y 向地震作用下结构的地震反应力 Vy : Y 向地震作用下结构的楼层剪力My : Y 向地震作用下结构的弯矩Static Fy: 静力法 Y 向的地震力Floor Tower Fy Vy (分塔剪重比) (整层剪重比) My Static Fy(kN) (kN) (kNm) (kN)(注意:下面分塔输出的剪重比不适合于上连多塔结构)4 1 35.73 35.73( 9.03%) ( 9.03%) 171.52 161.493 1 753.55 780.11( 4.82%) ( 4.82%) 3875.46 770.852 1 619.17 1275.54( 3.90%) ( 3.90%) 9821.92 554.591 1 556.86 1615.04( 3.26%) ( 3.26%) 18740.30 308.96抗震规范(5.2.5)条要求的Y向楼层最小剪重比 = 1.60%Y 方向的有效质量系数: 99.50%==========各楼层地震剪力系数调整情况 [抗震规范(5.2.5)验算]==========层号 X向调整系数 Y向调整系数1 1.000 1.0002 1.000 1.0003 1.000 1.0004 1.000 1.00017.4.4.3 结构位移//////////////////////////////////////////////////////////////// ///////////|公司名称: || || SATWE 位移输出文件|| 文件名称: WDISP.OUT || || 工程名称: 设计人: | | 工程代号: 校核人: 日期:/ 6/ 9 |//////////////////////////////////////////////////////////////// ///////////所有位移的单位为毫米Floor : 层号Tower : 塔号Jmax : 最大位移对应的节点号JmaxD : 最大层间位移对应的节点号Max(Z) : 节点的最大竖向位移h : 层高Max(X)，Max(Y) : X,Y方向的节点最大位移Ave(X)，Ave(Y) : X,Y方向的层平均位移MaxDx ，MaxDy : X,Y方向的最大层间位移AveDx ，AveDy : X,Y方向的平均层间位移Ratio(X),Ratio(Y): 最大位移与层平均位移的比值RatioDx,RatioDy : 最大层间位移与平均层间位移的比值 MaxDx/h，MaxDy/h : X,Y方向的最大层间位移角XDisp，YDisp，ZDisp:节点X,Y,Z方向的位移=== 工况 1 === X 方向地震力作用下的楼层最大位移 Floor Tower Jmax Max(X) Ave(X) Ratio(X) hJmaxD MaxDx AveDx RatioDx MaxDx/h4 1 270 13.66 13.58 1.01 4800. 270 1.21 1.20 1.01 1/3970.3 1 195 13.28 12.90 1.03 4800. 195 2.93 2.81 1.04 1/1636.2 1 121 10.51 10.24 1.03 4800. 121 4.63 4.47 1.04 1/1036.1 1 47 5.94 5.83 1.02 5800.47 5.94 5.83 1.02 1/ 976. X方向最大值层间位移角: 1/ 976.=== 工况 2 === Y 方向地震力作用下的楼层最大位移 Floor Tower Jmax Max(Y) Ave(Y) Ratio(Y) hJmaxD MaxDy AveDy RatioDy MaxDy/h4 1 270 15.27 15.02 1.02 4800. 270 1.85 1.83 1.01 1/2595.3 1 195 15.29 13.07 1.17 4800. 195 3.32 2.84 1.17 1/1445.2 1 121 12.18 10.39 1.17 4800. 121 5.36 4.58 1.17 1/ 896.1 1 47 6.90 5.87 1.18 5800.47 6.90 5.87 1.18 1/ 840. Y方向最大值层间位移角: 1/ 840.=== 工况 3 === 竖向恒载作用下的楼层最大位移Floor Tower Jmax Max(Z)4 1 273 0.263 1 205 6.642 1 131 6.581 1 57 6.62=== 工况 4 === 竖向活载作用下的楼层最大位移Floor Tower Jmax Max(Z)4 1 272 0.543 1 205 2.202 1 128 3.381 1 54 3.3217.4.4.4 底层最大组合内力*********************************************************************** Output of Combined Force of COLUMN, WALLand BRACE on 1st Floor ** (All the Forces here are the Design Values) ** WDCNL.OUT ** ** Symbols: ** Rlive Reduction factor of live loads** NC,NWC,NG Element number of COLUMN,SHEAR WALL and BRACE ** Load Case Combination number controledobjective Combined ** NODE No Nodal Number of COLUMN andBRACE ** ShearX,ShearY Shear force in X,Y direction(kN) ** Axial Axial force(kN) ** MomentX,MomentY Moment in X,Ydirection(kNm) ** Vxmax,Vymax Combination of maximum shear inX,Y direction(kN) ** Nmin Combination of absolute minimum axialforce(kN) ** Nmax Combination of absolute maximum axialforce(kN) ** Mxmax Combination of maximum moment in X direction(kNm) ** Mymax Combination of maximum moment in Y direction(kNm) ** D+L Combination of 1.2*(dead load)+1.4*(liveload) ** NE Combination mark of seismic force (1Yes, 0No)** J1,J2 Nodal number of WALLCOLUMN at the left and ritht end ** Shear,Axial,Moment Shear, axial and moment of each WALL_COLUMN** Xod,Yod Center coordinates of CombinationForce (Mx,My=0) ** Sum of Axial sum of vertical forces(kN) ***********************************************************************TotalColumns = 46 TotalWallColumns = 0 TotalBrace = 0Rlive = 0.70NC NODECritical(LoadCase) No ShearX ShearY Axial MomentX MomentY NE Condition1( 5) 47 54.4 10.6 697.9 18.2 174.1 1 Vxmax1( 7) 47 2.4 60.7 699.7 200.2 16.7 11(10) 47 22.3 38.1 472.5 155.3 60.7 1 Nmin1( 1) 47 16.2 14.8 750.1 29.4 28.9 0 Nmax1( 7) 47 2.4 60.7 699.7 200.2 16.7 1 Mxmax1( 5) 47 54.4 10.6 697.9 18.2 174.1 1 Mymax1( 1) 47 16.2 14.8 720.1 29.3 29.0 0 D+L2( 4) 59 51.2 22.0 1141.6 44.9 171.3 1 Vxmax2( 7) 59 14.8 66.5 1204.7 205.5 49.6 1 Vymax2(10) 59 12.8 28.3 872.3 131.1 42.7 1 Nmin2( 1) 59 1.7 24.9 1329.8 48.5 5.2 0 Nmax2( 7) 59 14.8 66.5 1204.7 205.5 49.6 1 Mxmax2( 4) 59 51.2 22.0 1141.6 44.9 171.3 12( 1) 59 2.3 24.7 1278.0 48.0 6.3 0 D+L3( 4) 71 57.1 7.6 919.1 13.9 182.6 1 Vxmax3( 7) 71 21.6 56.1 1090.8 180.3 62.5 1 Vymax3(10) 71 6.9 40.5 602.0 149.2 31.3 1 Nmin3( 1) 71 9.6 10.1 1071.4 20.1 20.4 0 Nmax3( 7) 71 21.6 56.1 1090.8 180.3 62.5 1 Mxmax3( 4) 71 57.1 7.6 919.1 13.9 182.6 1 Mymax3( 1) 71 9.6 9.9 1009.0 19.6 20.3 0 D+L4( 5) 83 54.0 8.3 871.6 17.8 173.2 1 Vxmax4( 7) 83 8.6 51.8 1032.2 167.2 37.7 1 Vymax4(10) 83 17.4 38.2 571.2 140.2 51.54( 1) 83 5.9 8.9 1016.8 17.5 9.2 0 Nmax4( 7) 83 8.6 51.8 1032.2 167.2 37.7 1 Mxmax4( 5) 83 54.0 8.3 871.6 17.8 173.2 1 Mymax4( 1) 83 6.0 8.7 960.8 17.3 9.5 0 D+L5( 4) 96 49.7 15.4 1027.0 27.6 168.4 1 Vxmax5( 7) 96 14.2 53.8 1082.9 166.6 48.4 1 Vymax5(10) 96 12.9 23.4 795.5 107.7 42.8 1 Nmin5( 1) 96 0.9 19.8 1197.9 38.3 3.7 0 Nmax5( 7) 96 14.2 53.8 1082.9 166.6 48.4 1 Mxmax5( 4) 96 49.7 15.4 1027.0 27.6 168.4 1 Mymax5( 1) 96 0.9 19.6 1143.4 37.8 3.7 06( 4) 108 63.6 12.6 683.9 21.1 195.1 1 Vxmax6( 7) 108 24.4 49.0 858.3 153.8 67.8 1 Vymax6( 8) 108 62.0 10.2 549.2 16.5 191.8 1 Nmin6( 1) 108 11.2 17.1 942.9 32.9 23.4 0 Nmax6( 7) 108 24.4 49.0 858.3 153.8 67.8 1 Mxmax6( 4) 108 63.6 12.6 683.9 21.1 195.1 1 Mymax6( 1) 108 10.9 16.8 896.7 32.4 22.9 0 D+L7( 4) 114 49.0 7.1 575.6 10.0 167.1 1 Vxmax7( 7) 114 14.8 42.4 483.9 139.7 49.6 1 Vymax7( 9) 114 45.5 9.6 169.4 22.2 157.2 1 Nmin7( 1) 114 2.3 10.6 468.0 20.5 6.4 07( 7) 114 14.8 42.4 483.9 139.7 49.6 1 Mxmax7( 4) 114 49.0 7.1 575.6 10.0 167.1 1 Mymax7( 1) 114 2.2 10.2 434.9 19.6 6.2 0 D+L8( 5) 48 66.0 2.7 1177.4 7.3 195.7 1 Vxmax8( 6) 48 32.0 59.3 1136.4 195.7 71.5 1 Vymax8( 8) 48 19.8 1.6 871.6 6.8 110.3 1 Nmin8( 1) 48 30.8 0.8 1326.5 0.4 57.0 0 Nmax8( 6) 48 32.0 59.3 1136.4 195.7 71.5 1 Mxmax8( 5) 48 66.0 2.7 1177.4 7.3 195.7 1 Mymax8( 1) 48 31.7 0.8 1299.0 0.5 58.7 0 D+L9( 5) 49 67.5 1.3 1192.4 4.7 198.2 1Vxmax9( 7) 49 24.5 58.4 1130.6 195.9 41.3 1 Vymax9( 8) 49 18.2 2.6 886.0 8.8 106.5 1 Nmin9( 1) 49 32.6 0.8 1341.5 2.6 60.6 0 Nmax9( 7) 49 24.5 58.4 1130.6 195.9 41.3 1 Mxmax9( 5) 49 67.5 1.3 1192.4 4.7 198.2 1 Mymax9( 1) 49 33.1 0.8 1307.2 2.5 61.5 0 D+L10( 5) 50 67.5 1.7 1194.0 5.4 197.8 1 Vxmax10( 7) 50 29.4 58.0 1138.5 195.2 58.9 1 Vymax10( 8) 50 17.7 2.3 889.0 8.2 105.1 1 Nmin10( 1) 50 32.9 0.4 1345.2 1.9 61.4 0 Nmax10( 7) 50 29.4 58.0 1138.5 195.2 58.910( 5) 50 67.5 1.7 1194.0 5.4 197.8 1 Mymax10( 1) 50 33.4 0.4 1311.7 1.9 62.3 0 D+L11( 5) 51 71.4 0.5 1261.5 3.1 205.0 1 Vxmax11( 7) 51 24.8 60.2 1224.8 199.4 34.7 1 Vymax11( 8) 51 13.5 3.4 951.3 10.3 96.4 1 Nmin11( 1) 51 37.6 1.6 1417.3 4.1 70.5 0 Nmax11( 7) 51 24.8 60.2 1224.8 199.4 34.7 1 Mxmax11( 5) 51 71.4 0.5 1261.5 3.1 205.0 1 Mymax11( 1) 51 37.0 1.1 1362.7 3.2 69.4 0 D+L12( 5) 52 55.8 13.5 713.5 27.9 174.7 1 Vxmax12( 6) 52 27.0 60.2 719.1 197.4 69.912(11) 52 2.5 38.5 486.9 157.7 15.3 1 Nmin12( 1) 52 18.8 13.8 761.4 25.4 34.8 0 Nmax12( 6) 52 27.0 60.2 719.1 197.4 69.91 Mxmax12( 5) 52 55.8 13.5 713.5 27.9 174.71 Mymax12( 1) 52 18.0 13.2 713.8 24.3 33.1 0 D+L13( 4) 60 50.2 0.0 2050.2 2.8 168.8 1 Vxmax13( 6) 60 7.8 56.5 2053.8 185.0 25.31 Vymax13(11) 60 8.6 53.9 1691.6 181.3 29.6 1 Nmin13( 1) 60 1.5 1.7 2421.8 2.4 4.6 0 Nmax13( 6) 60 7.8 56.5 2053.8 185.0 25.31 Mxmax13( 4) 60 50.2 0.0 2050.2 2.8 168.8 113( 1) 60 3.0 1.7 2366.7 2.5 7.5 0 D+L14( 4) 61 51.7 2.2 2068.1 7.1 170.9 1 Vxmax14( 7) 61 5.1 55.0 2060.9 183.5 15.5 1 Vymax14( 9) 61 47.6 0.7 1709.4 2.8 160.6 1 Nmin14( 1) 61 3.4 1.0 2436.1 2.8 8.2 0 Nmax14( 7) 61 5.1 55.0 2060.9 183.5 15.5 1 Mxmax14( 4) 61 51.7 2.2 2068.1 7.1 170.9 1 Mymax14( 1) 61 4.7 0.9 2370.2 2.6 10.6 0 D+L15( 4) 62 52.2 1.1 2050.9 5.0 171.3 1 Vxmax15( 6) 62 6.1 54.7 2039.0 181.4 16.9 1 Vymax15(10) 62 5.6 54.6 1698.2 181.4 15.8 115( 1) 62 4.3 0.3 2418.7 0.3 9.9 0 Nmax15( 7) 62 0.2 54.1 2051.2 181.8 3.0 1 Mxmax15( 4) 62 52.2 1.1 2050.9 5.0 171.3 1 Mymax15( 1) 62 5.6 0.3 2354.5 0.3 12.2 0 D+L16( 4) 63 74.9 2.9 1622.8 8.4 214.0 1 Vxmax16( 7) 63 31.2 56.0 1735.1 185.4 72.5 1 Vymax16( 8) 63 71.1 2.7 1337.9 7.8 206.6 1 Nmin16( 1) 63 26.8 1.5 .4 3.8 52.8 0 Nmax16( 7) 63 31.2 56.0 1735.1 185.4 72.5 1 Mxmax16( 4) 63 74.9 2.9 1622.8 8.4 214.0 1 Mymax16( 1) 63 26.6 1.1 1941.1 2.9 52.2 017( 4) 64 63.9 16.4 838.9 28.5 192.3 1 Vxmax17( 6) 64 3.0 62.6 981.3 196.6 24.1 1 Vymax17( 8) 64 61.9 13.4 684.4 23.0 188.4 1 Nmin17( 1) 64 13.7 20.7 1076.9 38.6 27.5 0 Nmax17( 6) 64 3.0 62.6 981.3 196.6 24.1 1 Mxmax17( 4) 64 63.9 16.4 838.9 28.5 192.3 1 Mymax17( 1) 64 13.2 20.0 1016.8 37.3 26.4 0 D+L18( 5) 69 57.4 5.0 1239.8 10.4 178.3 1 Vxmax18( 6) 69 11.4 51.3 1172.7 172.2 32.1 1 Vymax18(10) 69 11.0 50.6 968.2 171.1 31.6 1 Nmin18( 1) 69 2.6 4.9 1430.1 8.5 3.5 018( 6) 69 11.4 51.3 1172.7 172.2 32.1 1 Mxmax18( 5) 69 57.4 5.0 1239.8 10.4 178.3 1 Mymax18( 1) 69 2.6 5.0 1357.8 8.9 3.5 0 D+L19( 5) 70 57.7 10.6 840.0 21.2 178.5 1 Vxmax19( 6) 70 18.3 53.1 923.6 175.6 53.2 1 Vymax19(11) 70 12.9 35.4 641.8 143.1 44.8 1 Nmin19( 1) 70 3.4 11.2 987.5 20.6 5.3 0 Nmax19( 6) 70 18.3 53.1 923.6 175.6 53.2 1 Mxmax19( 5) 70 57.7 10.6 840.0 21.2 178.5 1 Mymax19( 1) 70 3.3 10.6 924.6 19.5 5.0 0 D+L20( 5) 72 50.4 3.8 891.1 8.0 166.2 120( 6) 72 17.6 60.6 869.1 187.5 47.7 1 Vymax20( 8) 72 35.1 1.3 653.5 0.5 139.8 1 Nmin20( 1) 72 9.7 3.3 982.8 5.6 16.6 0 Nmax20( 6) 72 17.6 60.6 869.1 187.5 47.7 1 Mxmax20( 5) 72 50.4 3.8 891.1 8.0 166.2 1 Mymax20( 1) 72 9.2 3.2 934.2 5.5 15.6 0 D+L21( 4) 73 60.6 10.4 1569.0 21.9 188.6 1 Vxmax21( 7) 73 19.8 63.6 1476.6 194.6 51.3 1 Vymax21(11) 73 17.8 62.0 1214.4 191.4 47.2 1 Nmin21( 1) 73 13.8 11.3 1849.5 22.3 28.2 0 Nmax21( 7) 73 19.8 63.6 1476.6 194.6 51.3 121( 4) 73 60.6 10.4 1569.0 21.9 188.6 1 Mymax21( 1) 73 13.1 11.2 1781.9 22.1 26.8 0 D+L22( 4) 74 52.3 0.4 1796.5 2.8 172.2 1 Vxmax22( 6) 74 0.9 50.8 1796.2 168.8 1.1 1 Vymax22(10) 74 0.3 50.7 1496.7 168.7 2.5 1 Nmin22( 1) 74 4.1 0.6 2118.7 0.4 9.6 0 Nmax22( 6) 74 0.9 50.8 1796.2 168.8 1.1 1 Mxmax22( 4) 74 52.3 0.4 1796.5 2.8 172.2 1 Mymax22( 1) 74 3.5 0.6 2051.3 0.5 8.5 0 D+L23( 4) 75 52.4 1.1 1755.8 4.1 171.6 1 Vxmax23( 7) 75 1.4 50.9 1761.5 170.3 0.1 123(10) 75 5.8 50.6 1454.9 168.5 16.1 1 Nmin23( 1) 75 4.4 0.2 2068.1 1.2 10.0 0 Nmax23( 7) 75 1.4 50.9 1761.5 170.3 0.1 1 Mxmax23( 4) 75 52.4 1.1 1755.8 4.1 171.6 1 Mymax23( 1) 75 3.9 0.2 .0 1.2 8.9 0 D+L 24( 5) 76 62.9 0.9 1611.5 2.4 188.7 1 Vxmax24( 7) 76 2.6 50.7 1731.9 169.9 7.9 1 Vymax24( 9) 76 61.0 0.9 1325.6 2.5 185.3 1 Nmin24( 1) 76 13.4 0.2 .7 0.3 24.1 0 Nmax24( 7) 76 2.6 50.7 1731.9 169.9 7.9 1 Mxmax24( 5) 76 62.9 0.9 1611.5 2.4 188.7 1 Mymax。
