关于JLINK固件丢失或升级固件后提示Clone的解决办法

现象：前几天使用时还都正常，今天使用时发现J-Link上面的状态灯不亮，无法调试代码；反复插拔USB连接线，指示灯
依旧不亮，每次windows提示能发现新硬件但无法安装驱动，KeilMDK 4无法进入Debug调试（提示J-Link无法连
接），重新安装J-Link驱动依旧无效。

解决：上网查了相关资料，说是需要重新烧录固件
方法：1.去A TMEL官网下载AT91-ISP下载软件AT91-ISP V1.13.exe，安装AT91-ISP V1.13.exe（默认设置），并在网上下载
J-Link V8.bin文件
2.打开J-Link仿真器，找到三对跳线的地方，旁边分别标有ERASE、JTAGSEL、TST
3.用USB线将J-Link与PC相连，然后短接标号为ERASE的这对跳线，时间约5秒
4.断开这对跳线，再断开USB线缆
5.短接标号为TST的这对跳线，然后再连接USB线缆，大约10秒后断开USB线缆，再断开这对跳线
6.打开刚刚安装好的A T91-ISP软件（SAM-PROG v2.4），点击Browse选择J-Link V8.bin文件，并勾选文件加密选项
7.此时连接USB线缆，这时AT91-ISP软件界面的Write Flash选项有效，点击该按钮烧录软件
8.待烧录完成后，烧录软件界面的Active Connection 后面的参数会变为1
9.烧录完成，断开USB线缆仿真器复活了
此时再将J-Link连接到PC与开发板时，Windows提示找到新硬件并安装驱动成功，J-link指示灯显示闪烁，之后常绿，打开Keil 4下载调试，OK了。

先说一下事情的起因，不才偶得一块STM32F7板子，自带ST-link，不幸的是MDK5.14无法使用！幸好还有备用的J-link，连接电脑，一切正常，进入MDK5.14进行设置，提示%￥#%……（*&%……%……（，脑残+手残，直接回了车，便出现了更加悲哀的一幕！重新对J-link断电上电，基本可以断定J-link升级失败固件丢失了！于是这篇帖子==各种扯淡的百度||各种操蛋的尝试；首先说一下我的开发环境：Windows10企业版，不用看老子用的是正版(就是这么任性)J-link版本为V8.0，主控芯片为AT91SAM7S64-EX，是这个样子的；固件烧录所用的工具是SAM-BA v2.12.zip(6.12MB,下载次数:0)（已打包V8固件）;安装完成后是这个样子的；有些朋友的J-link可能是这样的，不过这没关系，只要主控芯片一样就行了，或者主控芯片不一样也没关系，只要你得是J-link就行了！再说说修复过程(部分图片来自网络，但不影响视觉)，（以下操作切记注意操作顺序）第一步、首先连接USB线，给J-link上电，短接1处(ERASE)跳线，时间不短于10秒，擦除原有固件，拔掉跳线帽，断开USB线。

第二步、短接2处(TST)条线，连接USB线，给J-link上电，将Bootloader复制到Flash引导区，保持时间不少于20秒，断开USB连接线，拔掉跳线帽。

第三步、用USB线将J-link连接到电脑，正常情况下会出现一个“USB串行设备COMx”如下图到这里基本就成功了1/3了！可以来杯82年的雪碧庆祝一下！接下来打开我们的烧写工具SAM-BA v2.12，得自己提前安装好哦！正常情况下，是这样的，USB串口可以识别，设备根据J-link自己选择；然后点击“Connect”，正常情况下会弹出如下界面！此时要注意了，会出现如下一个提示框！此时是询问是否解锁fLASH,一定选择“是”，否则固件烧录不进去。

JLINK固件丢失，无法识别的USB设备解决办法出现此问题的原因为J-LINK固件丢失所致，只要重新刷固件进去即可恢复正常。

重刷固件的步骤如下：特别提醒，请不要在window 7 操作系统下操作，否则必败无疑。

1 J-LINK V8固件烧录指导J-LINK 是使用过程中，如果内部固件意外损坏或丢失，请参考下面操作步骤说明，重新烧录JLINK固件。

1.1 安装固件烧录软件请下载AT91-ISP下载软件。

"下载地址:点击此处下载J-LINK V8固件和刷固件的工具软件安装下载好的Install AT91-ISP v1.13.exe软件"双击Install AT91-ISP v1.13.exe运行，选择默认设置，安装好以后，桌面上生成如下两个图标。

1.2 擦除芯片并进入编程模式打开JLINK 外壳，见到JLINK内部电路如下图所示。

"A处为ERASE跳线，B处为TST跳线(可能有些J-LINK的这两个跳线不在这个位置)使用USB线连接JLINK与PC机，以提供JLINK工作电源。

"短接图中A的两个过孔约25秒。

断开A位置的两个过孔的短接。

然后拔掉JLINK与P" C 间的USB线（注意先后顺序）。

短接图中,B处的两个过孔。

"使用USB线连接JLINK与PC机，至少超过20秒后，拔掉USB线，停止给JLINK供电（说明：请确保此过程中，图中B处一直处于可靠的端接状态）。

"断开图中B处的短接。

"1.3 更新固件双击桌面上的SAM-PROG v2.4图标，运行SAM-PROG"v2.4烧录软件，按下图所示进行设置。

将JLINK V8通过USB线与PC机连接。

此时，SAM-PROG" v2.4软件中的Write Flash按钮将变为有效。

（注意，先打开SAM-PROG v2.4再连接JLINK 与PC机）。

点击Write" Flash 按钮，烧录固件，待烧录完成后,Active Connection：将变为1。

J-LINK V8 固件烧录指导1J-LINK V8固件烧录指导J-LINK 是使用过程中,如果内部固件意外损坏或丢失,请参考下面操作步骤说明,重新烧录JLINK固件。

1.1安装固件烧录软件请ATMEL官方网址下载AT91-ISP下载软件。

软件下载地址:/dyn/products/tools_card.asp?tool_id=3883在打开的网页中,下载下图中红色框所示软件。

安装下载好的Install AT91-ISP v1.13.exe软件双击Install AT91-ISP v1.13.exe运行,选择默认设置,安装好以后,桌面上生成如下两个图标。

1.2擦除芯片并进入编程模式打开JLINK 外壳,见到JLINK内部电路如下图所示。

A = ERASEB = TST使用USB线连接JLINK与PC机,以提供JLINK工作电源。

短接图中A的两个过孔约5秒。

断开A位置的两个过孔的短接。

然后拔掉JLINK与P C 间的USB线(注意先后顺序。

短接图中,B处的两个过孔。

使用USB线连接JLINK与PC机,至少超过10秒后,拔掉USB线,停止给JLINK 供电(说明:请确保此过程中,图中B处一直处于可靠的端接状态。

断开图中B处的短接。

1.3更新固件双击桌面上的SAM-PROG v2.4图标,运行SAM-PROG v2.4烧录软件,按下图所示进行设置。

将JLINK V8通过USB线与PC机连接。

此时,SAM-PROG v2.4软件中的Write Flash 按钮将变为有效。

(注意,先打开SAM-PROG v2.4再连接JLINK 与PC机。

点击Write Flash 按钮,烧录固件,待烧录完成后,Active Connection:将变为1。

拔掉JLINK与PC机之间的USB线。

至此,JLINK V8的固件已经更新完毕,正常情况下,连接电脑与JLINK V8时,JLINK V的指示灯将闪烁,然后常绿。

请参照JLINK V8用户手册说明,使用JLINK V8进行调试仿真。

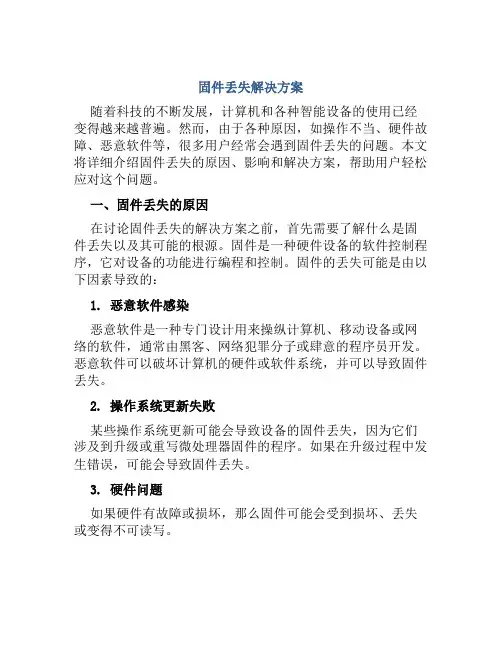

固件丢失解决方案随着科技的不断发展，计算机和各种智能设备的使用已经变得越来越普遍。

然而，由于各种原因，如操作不当、硬件故障、恶意软件等，很多用户经常会遇到固件丢失的问题。

本文将详细介绍固件丢失的原因、影响和解决方案，帮助用户轻松应对这个问题。

一、固件丢失的原因在讨论固件丢失的解决方案之前，首先需要了解什么是固件丢失以及其可能的根源。

固件是一种硬件设备的软件控制程序，它对设备的功能进行编程和控制。

固件的丢失可能是由以下因素导致的：1. 恶意软件感染恶意软件是一种专门设计用来操纵计算机、移动设备或网络的软件，通常由黑客、网络犯罪分子或肆意的程序员开发。

恶意软件可以破坏计算机的硬件或软件系统，并可以导致固件丢失。

2. 操作系统更新失败某些操作系统更新可能会导致设备的固件丢失，因为它们涉及到升级或重写微处理器固件的程序。

如果在升级过程中发生错误，可能会导致固件丢失。

3. 硬件问题如果硬件有故障或损坏，那么固件可能会受到损坏、丢失或变得不可读写。

4. 恶意非法升级在一些设备上，操作系统会自动升级固件，因为这可以提供额外的安全保障。

但是，在某些情况下，这种升级可能被黑客利用来攻击用户的设备。

5. 操作不当在某些情况下，固件丢失可能是由操作员错误地使用或操作设备而引起的。

这包括手动更新固件时出现错误或使用不正确的固件版本等。

二、固件丢失的影响在了解固件丢失的原因之后，重要的是要了解其可能带来的影响。

固件丢失对设备的功能和使用可能会产生以下影响：1. 可能导致设备无法启动固件在设备启动期间完成许多关键任务，如果固件丢失，设备可能会停止执行这些任务，导致无法启动。

2. 降低设备性能如果固件丢失，设备的性能可能会受到影响。

在某些情况下，设备甚至可能无法正常工作。

此外，由于不再能够控制硬件的所有方面，固件丢失还可能导致设备变得不稳定。

3. 程序崩溃和数据丢失如果固件丢失导致设备出现故障，例如崩溃，那么可能会损坏或丢失存储在设备中的数据。

JLINK V8 固件修复指导JLINK V8 使用过程中，如果自身固件意外失效，参考本文档，重新恢复固件，就可以了。

至于为什么会丢失固件，我们已经有了一点经验，比如，JLINK V8，您打开jcommander后，提示升级固件，此时选择不升级，在命令行中操作一下jlink（例如，设置power on命令对外供电）。

此时再打开一个mdk的工程，在mdk中也会提示您升级固件，此时选择升级。

那么这个jlink的固件就100%挂掉了，只能恢复。

分析了一下原因，是同一个jlink有多个进程在操作，此时就有可能会冲突了。

1. 安装固件烧录软件（该软件win7不能正常工作）解压Install AT91-ISP v1.13.rar 后，运行Install AT91-ISP v1.13.exe 进行安装。

2. 打开JLINK V8外壳，按下图操作3. 严格按顺序操作，使芯片进入编程状态3.1 用USB线连接JLINK与PC，为JLINK 供电3.2 可靠短接，图中“ERASE”处的两个过孔，保持30秒3.3 断开“ERASE”处的短接3.4 拔掉JLINK与PC间的USB线3.5 可靠短接，图中“TST”处的两个过孔（3.6-3.8操作时，该处一直处于短接状态）3.6 用USB线连接JLINK与PC，为JLINK 供电（不要放开“TST”处短接）3.7 保持30秒（不要放开“TST”处短接）3.8 拔掉JLINK与PC间的USB线（不要放开“TST”处短接）3.9 至此，断开“TST”处的短接按照以上顺序操作后，jlink的主芯片，将可以被编程了。

4．为此时的jlink安装驱动此时把JLINK通过USB线与电脑相连，初次使用时，需要安装驱动，驱动位置如下：C:\Program Files\ATMEL Corporation\AT91-ISP v1.13\sam-ba 2.9\drv如果安装路径不同，注意选择一下5、打开烧录软件6、看图，按顺序操作注意选择所要的烧写的bin文件点击烧写等待烧写完成，箭头中的“1”表示正在进行，完成后，会变成“0”OK，完成了，此时JLINK应该红灯长亮，点击“EXIT”退出此时重新插拔jlink，就能正确找到了，使用中还是要注意，是否有多进程操作jlink的情况，如果您能复现固件丢失情况，请及时联系我们，谢谢。

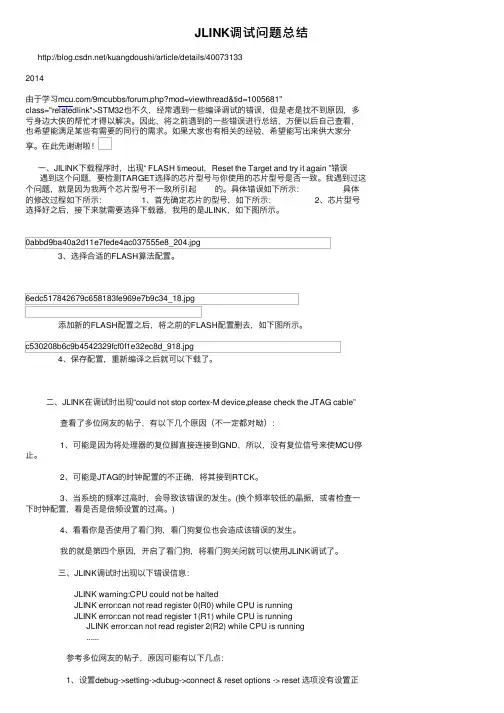

JLINK调试问题总结/kuangdoushi/article/details/400731332014由于学习/9mcubbs/forum.php?mod=viewthread&tid=1005681"class="relatedlink">STM32也不久，经常遇到⼀些编译调试的错误，但是⽼是找不到原因，多亏⾝边⼤侠的帮忙才得以解决。

因此，将之前遇到的⼀些错误进⾏总结，⽅便以后⾃⼰查看，也希望能满⾜某些有需要的同⾏的需求。

如果⼤家也有相关的经验，希望能写出来供⼤家分享。

在此先谢谢啦！⼀、JILINK下载程序时，出现“ FLASH timeout，Reset the Target and try it again ”错误遇到这个问题，要检测TARGET选择的芯⽚型号与你使⽤的芯⽚型号是否⼀致。

我遇到过这个问题，就是因为我两个芯⽚型号不⼀致所引起的。

具体错误如下所⽰：具体的修改过程如下所⽰： 1、⾸先确定芯⽚的型号，如下所⽰： 2、芯⽚型号选择好之后，接下来就需要选择下载器，我⽤的是JLINK，如下图所⽰。

0abbd9ba40a2d11e7fede4ac037555e8_204.jpg3、选择合适的FLASH算法配置。

6edc517842679c658183fe969e7b9c34_18.jpg添加新的FLASH配置之后，将之前的FLASH配置删去，如下图所⽰。

c530208b6c9b4542329fcf0f1e32ec8d_918.jpg4、保存配置，重新编译之后就可以下载了。

⼆、JLINK在调试时出现“could not stop cortex-M device,please check the JTAG cable”查看了多位⽹友的帖⼦，有以下⼏个原因（不⼀定都对呦）：1、可能是因为将处理器的复位脚直接连接到GND，所以，没有复位信号来使MCU停⽌。

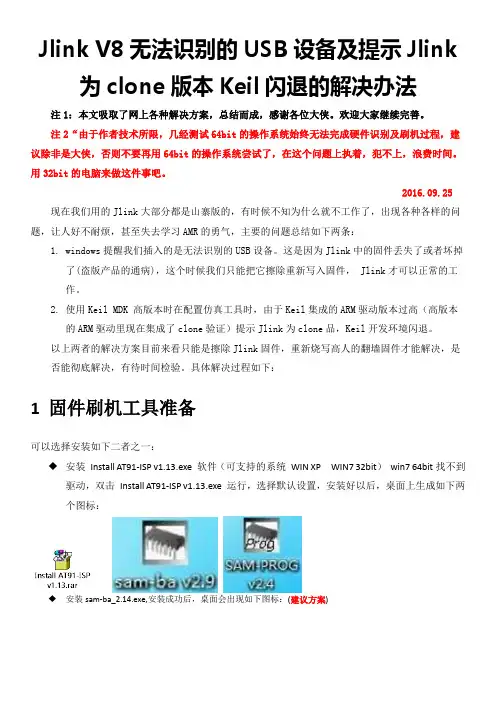

Jlink V8无法识别的USB设备及提示Jlink 为clone版本Keil闪退的解决办法注1：本文吸取了网上各种解决方案，总结而成，感谢各位大侠。

欢迎大家继续完善。

注2“由于作者技术所限，几经测试64bit的操作系统始终无法完成硬件识别及刷机过程，建议除非是大侠，否则不要再用64bit的操作系统尝试了，在这个问题上执着，犯不上，浪费时间。

用32bit的电脑来做这件事吧。

2016.09.25现在我们用的Jlink大部分都是山寨版的，有时候不知为什么就不工作了，出现各种各样的问题，让人好不耐烦，甚至失去学习AMR的勇气，主要的问题总结如下两条：1.windows提醒我们插入的是无法识别的USB设备。

这是因为Jlink中的固件丢失了或者坏掉了(盗版产品的通病)，这个时候我们只能把它擦除重新写入固件， Jlink才可以正常的工作。

2.使用Keil MDK 高版本时在配置仿真工具时，由于Keil集成的ARM驱动版本过高（高版本的ARM驱动里现在集成了clone验证）提示Jlink为clone品，Keil开发环境闪退。

以上两者的解决方案目前来看只能是擦除Jlink固件，重新烧写高人的翻墙固件才能解决，是否能彻底解决，有待时间检验。

具体解决过程如下：1固件刷机工具准备可以选择安装如下二者之一：◆安装Install AT91-ISP v1.13.exe 软件（可支持的系统WIN XP WIN7 32bit）win7 64bit找不到驱动，双击Install AT91-ISP v1.13.exe 运行，选择默认设置，安装好以后，桌面上生成如下两个图标：◆安装sam-ba_2.14.exe,安装成功后，桌面会出现如下图标：(建议方案)2Jlink固件擦除操作1、先短接图中ERASE 处的两个过孔。

再使用USB 线连接JLINK 与PC机，以提供JLINK 工作电源。

(如果此时灯没有灭，则来回插拔USB口，直至灯灭)，灯灭之后，再等大约5 秒后断开ERASE 位置的两个过孔的短接。

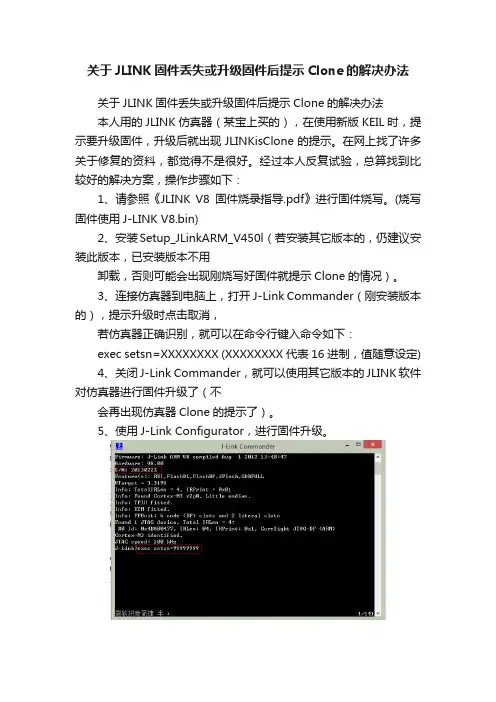

关于JLINK固件丢失或升级固件后提示Clone的解决办法
关于JLINK固件丢失或升级固件后提示Clone的解决办法
本人用的JLINK仿真器（某宝上买的），在使用新版KEIL时，提示要升级固件，升级后就出现JLINKisClone的提示。

在网上找了许多关于修复的资料，都觉得不是很好。

经过本人反复试验，总算找到比较好的解决方案，操作步骤如下：
1、请参照《JLINK V8固件烧录指导.pdf》进行固件烧写。

(烧写固件使用J-LINK V8.bin)
2、安装Setup_JLinkARM_V450l（若安装其它版本的，仍建议安装此版本，已安装版本不用
卸载，否则可能会出现刚烧写好固件就提示Clone的情况）。

3、连接仿真器到电脑上，打开J-Link Commander（刚安装版本的），提示升级时点击取消，
若仿真器正确识别，就可以在命令行键入命令如下：
exec setsn=XXXXXXXX (XXXXXXXX代表16进制，值随意设定)
4、关闭J-Link Commander，就可以使用其它版本的JLINK软件对仿真器进行固件升级了（不
会再出现仿真器Clone的提示了）。

5、使用J-Link Configurator，进行固件升级。

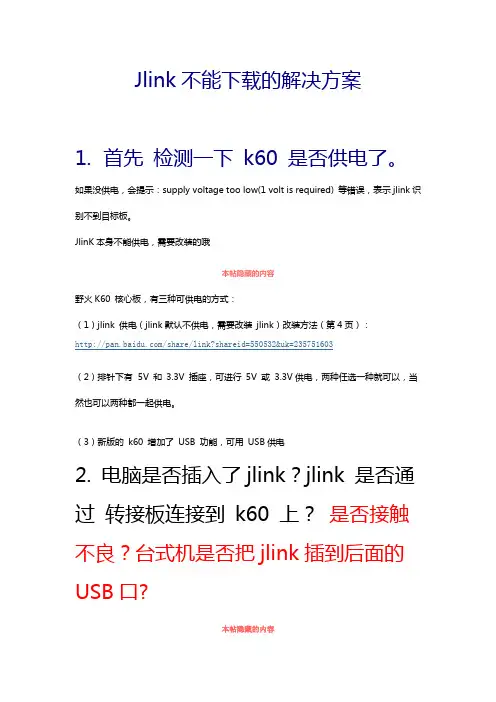

Jlink不能下载的解决方案1. 首先检测一下k60 是否供电了。

如果没供电，会提示：supply voltage too low(1 volt is required) 等错误，表示jlink识别不到目标板。

JlinK本身不能供电，需要改装的哦本帖隐藏的内容野火K60 核心板，有三种可供电的方式：（1）jlink 供电（jlink默认不供电，需要改装jlink）改装方法（第4页）：/share/link?shareid=550532&uk=235751603（2）排针下有 5V 和3.3V 插座，可进行5V 或3.3V供电，两种任选一种就可以，当然也可以两种都一起供电。

（3）新版的k60 增加了USB 功能，可用USB供电2. 电脑是否插入了jlink？jlink 是否通过转接板连接到k60 上？是否接触不良？台式机是否把jlink插到后面的USB口?本帖隐藏的内容可以换其他下载线、jlink 来试试。

台式机把jlink 插到电脑后面的USB口。

注意，jlink 下载口不能接反，接反了会短路，容易烧芯片……市场上部分转接板，为了省成本，没用牛角座而是直接用排针，容易出现接反的情况。

如果提示：can not connect to j-link via usb ，可能如下：jlink没接好（接触不良?没供电？），jlink 固件丢失了或者没安装jlink 驱动，或者 jlink 烧坏了。

第一步：先检测jlink 连接是否正常第二步：安装jlink驱动：/share/link?shareid=559008&uk=235751603第三步：再尝试烧固件：/forum.p ... age=1&extra=#pid9663. 电脑是否正确安装jlink 驱动？win7、win8系统，jlink 驱动和IAR 是否都用管理员身份来安装？本帖隐藏的内容我们测试过下面两个驱动版本都可正常使用我的jlink。

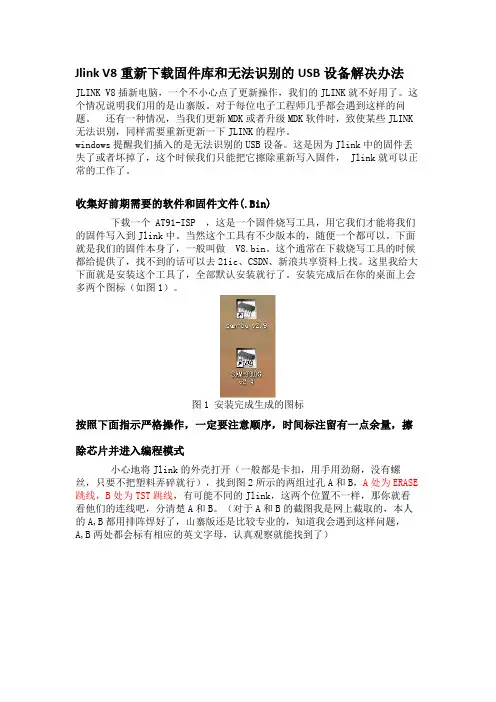

Jlink V8重新下载固件库和无法识别的USB设备解决办法JLINK V8插新电脑，一个不小心点了更新操作，我们的JLINK就不好用了。

这个情况说明我们用的是山寨版。

对于每位电子工程师几乎都会遇到这样的问题。

还有一种情况，当我们更新MDK或者升级MDK软件时，致使某些JLINK无法识别，同样需要重新更新一下JLINK的程序。

windows提醒我们插入的是无法识别的USB设备。

这是因为Jlink中的固件丢失了或者坏掉了，这个时候我们只能把它擦除重新写入固件， Jlink就可以正常的工作了。

收集好前期需要的软件和固件文件(.Bin)下载一个 AT91-ISP ，这是一个固件烧写工具，用它我们才能将我们的固件写入到Jlink中。

当然这个工具有不少版本的，随便一个都可以。

下面就是我们的固件本身了，一般叫做 V8.bin。

这个通常在下载烧写工具的时候都给提供了，找不到的话可以去21ic、CSDN、新浪共享资料上找。

这里我给大下面就是安装这个工具了，全部默认安装就行了。

安装完成后在你的桌面上会多两个图标（如图1）。

图1 安装完成生成的图标按照下面指示严格操作，一定要注意顺序，时间标注留有一点余量，擦除芯片并进入编程模式小心地将Jlink的外壳打开（一般都是卡扣，用手用劲掰，没有螺丝，只要不把塑料弄碎就行），找到图2所示的两组过孔A和B，A处为ERASE跳线，B 处为TST跳线，有可能不同的Jlink，这两个位置不一样，那你就看看他们的连线吧，分清楚A和B。

（对于A和B的截图我是网上截取的，本人的A,B都用排阵焊好了，山寨版还是比较专业的，知道我会遇到这样问题，A,B两处都会标有相应的英文字母，认真观察就能找到了）图21.使用USB线连接JLINK与PC机，给JLINK提供电源。

2.短接图中A的两个过孔约20秒,这里可以超出5到10S左右。

断开A位置的两个过孔的短接。

然后拔掉JLINK与P C间的USB线（注意先后顺序）。

JLINK V8固件重刷JLINK V8 重新烧录解决PC不识别USB，仿真器灯不亮的问题。

1.首先，下载工具✧A TMEL官方网址下载A T91-ISP下载软件。

软件下载地址：/dyn/products/tools_card.asp?tool_id=3883在打开的网页中，下载下图中红色框所示软件。

✧安装下载好的Install A T91-ISP v1.13.exe软件双击Install A T91-ISP v1.13.exe运行，选择默认设置，安装好以后，桌面上生成如下两个图标。

然后要擦除jlink的芯片，我的jlink电路图如下在红色矩形框位置内，有3对短接孔，分别是erase jtagsel tst.准备好电线或是镊子什么可短路的东西，一会要短接他们。

✧使用USB线连接JLINK与PC机，以提供JLINK工作电源。

✧短接图中erase的两个过孔约5秒。

断开erase位置的两个过孔的短接。

然后拔掉JLINK与P C间的USB线（注意先后顺序）。

✧短接图中, tst处的两个过孔。

✧使用USB线连接JLINK与PC机，至少超过10秒后，拔掉USB线，停止给JLINK供电（说明：请确保此过程中，图中tst处一直处于可靠的短接状态）。

✧断开图中tst处的短接。

然后再插上usb线，这时候系统提示发现新硬件atm6124。

，通过向导从网络上自动安装驱动就行了。

1.1更新固件✧双击桌面上的SAM-PROG v2.4图标，运行SAM-PROG v2.4烧录软件，按下图所示进行设置。

✧将JLINK V8通过USB线与PC机连接。

此时，SAM-PROG v2.4软件中的Write Flash按钮将变为有效。

（注意，先打开SAM-PROG v2.4再连接JLINK 与PC机）。

✧点击Write Flash 按钮，烧录固件，待烧录完成后,Active Connection：将变为1。

✧烧录好后，会看到jlink红灯亮起✧拔掉JLINK与PC机之间的USB线。

最近一段时间一直在学习STM32和ucos的移植，使用的开发环境是keil u4版本。

仿真器是80元买的jlink。

在学习了STM32固件库和ucos内核与移植相关的程序之后，写了一个流水灯程序，准备下载到板子上看看情况。

哪知程序还没有下进去，在debug时，keil的错误提示到：Error: Flash download failed-"Cortex-M3"感觉这么错误很普遍，也是初学者常常遇到的错误，下面我就将这个错误产生的原因和解决方法赘述一下：错误产生的原因和分析，解决。

首先，我们看到提示信息是有关flash的，那么我们来查看一下STM32F103XB的数据手册关于这部分的描述（我使用的芯片是STM32F103RB，有128kflash。

）知道了原来flash在此芯片中的地址是从0x0800 0000到0x0801 FFFF 这段，也就是说这段存储空间是用来存储程序。

而在STM32芯片方面，它又有一个规则，那就是芯片启动的方式，如果你把程序下载到了flash中，那么在复位芯片之前或者通电之前，要将boot0，boot1两个引脚拉到高电平，这样在启动时，芯片初始化之后，运行程序代码才是从flash地址开始执行的。

于是，我们来查看一下keil中仿真器的设置，是不是正确，设置的选项在keil软件的project-options for target中的Utilities中，先来查看下仿真器是否选对，然后点settings，弹出如下菜单：查看一下programming Algorism 下的flash地址是否正确，如果不正确则会引起开始那个错误的提示信息，如果正确还是出现那个错误，那么按照官方给的解决方法是，删除现有的flash地址，重新配置一下，记得要选对芯片型号和地址空间。

配置好之后点击OK退出。

然后再查看一下Target中的地址，是否跟你重新添加的一致，如果一致，那么点OK退出。

修复山寨jlinkV8固件丢失问题修复山寨jlink V8固件丢失问题今天插上jlink，电脑提示不能识别，发现灯也不亮了，上网查找发现很可能是固件丢失，打开上盖，如图擦除芯片并进入编程模式短接ERASE那两个焊盘，然后断开USB，之后插上USB，等待半分钟，]再短接TST那两个焊盘,断开USB，再插上USB，再等待半分钟，这时应该就可以识别了更新固件安装Install AT91-ISP v1.13.exe软件双击Install AT91-ISP v1.13.exe运行，选择默认设置，安装好以后，桌面上生成如下两个图标。

双击桌面上的SAM-PROG v2.4图标，运行SAM-PROG v2.4烧录软件，按下图所示进行设置1.将JLINK V8通过USB线与PC机连接。

此时，SAM-PROG v2.4软件中的Write Flash按钮将变为有效（注意，先打开SAM-PROG v2.4再连接JLINK 与PC机）2.点击Write Flash 按钮，烧录固件，待烧录完成后,Active Connection：将变为13.拔掉JLINK与PC机之间的USB线至此,JLINK V8的固件已经更新完毕，正常情况下，连接电脑与JLINK V8时，JLINK V的指示灯将闪烁，然后常绿。

请参照JLINK V8用户手册说明，使用JLINK V8进行调试仿真。

最近在使用jlink调试的时候，遇到一种情况：电路板的电源关了，但是jlink没有拔下，于是电路板还在工作中，只不过外设的电流很低。

对于这种情况我暗自庆幸，不用外置电源也可以调试，快哉快哉。

可不知，两三次过去，我的jlink的指示灯就不亮了，我心里想完蛋了，jlink 去见马克思了。

幸好我在阿莫论坛看到一个帖子，才将jlink起死回生。

J-L i n k是嵌入式软件、硬件工程师最常用的工具之一，但是，在使用这个工具时，也会遇到各种各样的问题。

今天来给大家讲讲最常见的一个问题：J-L i n k不能连接目标M C U。

J-Li n k的连接使用J-L i n k，首先第一步硬件连接，确认J-L i n k和P C机之间是否连接正常，并确认上位机能和J-L i n k建立正确的通信。

1.通过U S B端口将J-L i n k连接到P C机；2.启动J-L i n k C o m m a n d e r；3.如果J-L i n k正常运行，则应该看到J-L i n k C o m m a n d e r窗口中报告U S B连接正常。

并输出其使用的固件信息：J-Li n k目标MC U的连接J-L i n k与你的目标M C U进行连接，通常有S W D和J T A G两种接口方式。

J T A G基本上带有5个引脚：T D I：T e s t D a t a I n。

串行输入引脚T D O：T e s t D a t a O u t，串行输出引脚T C K：T e s t C l o c k，时钟引脚T M S：T e s t M o d e S e l e c t，模式选择（控制信号）引脚T R S T：T e s t R e s e t，复位引脚S W D引脚S W D I O：S e r i a l W i r e D a t a I n p u t O u t p u t，串行数据输入输出引脚S W C L K：S e r i a l W i r e C l o c k，串行线时钟引脚第一步：要确认这几根线连接正确如果是标准的接口（像20P i n插座）这种应该问题不大。

第二部：使用J-L i n k C o m m a n d e r验证功能这里需要你安装J-L i n k C o m m a n d e r上位机软件，如果没有，可以去官网下载。

JLINK-V8固件刷新及三线下载制作（原创，请尊重他人的劳动）操作系统：win7x64位旗舰版固件及下载工具：SAM-BA2.12、jlink-v8.bin（下载地址：链接: /s/1dDYASVZ 密码: 4erx）。

在这就不废话了，直接进入主题，让我们走起！一安装SAM-BA2.12这个就不多说了，很简单，点开sam-ba_2.12.exe，一路next直接搞定。

二刷固件第一步：打开jlink-v8的外壳，沿缝隙用力抠开即可，如果实在太紧抠不开，就用小一字螺丝刀小心撬开，拆开后的jlink-v8如下图第二步，用跳线帽短接ERASE，然后用USB电缆连接JLINK与PC，等待10s……30s，一般来说5s即可，然后拔掉USB电缆断开与PC的连接，最后拿掉跳线帽，请看下图：第三步，用跳线帽短接TST，然后用usb电缆连接jlink与PC，等待10s……30s，一般来说10s就够了，建议多等会，不会浪费你太多时间；然后拔掉USB电缆与PC的连接；最后拿掉跳线帽。

第四步，用USB电缆连接PC与JLINK（连接后注意观察，LED等应该是熄灭的，否则请重新执行第二、三步），会提示正在安装驱动，驱动正常安装后会出现一个新串口，示图如下：第五步，打开SAM-BA2.12，弹出如下对话框。

第六步，点击Connect连接JLINK，如下图。

第七步，添加jlink-v8.bin二进制文件，然后点击Send File开始下载程序，下载过程中会弹出两次确认对话框，第一个对话框提示你是否解锁，果断选择是，否则就没有然后了；第二个对话框选择否，否则固件不能升级(依然是板砖一块)，如下图：第八步，拔掉USB电缆断开USB和PC的连接，然后再重新连接（此时，指示灯为绿灯），会弹出正在安装JLINK驱动的提示，如下图所示：第九步，打开JLINK Commander提示固件升级（也有可能不出现，JLINK也能正常工作），如下图：点击是开始升级，升级成功后的截图如下：第十步，升级成功后，就可以使用JFlash、EWIAR、KEIL_MDK等工具进行下载调试了，本人使用的是EWIAR7.1，给大伙演示下：首先，打开IAR，然后加载工程，如下图：正在下载中，如图：下载完成后，如下图：三、制作三线下载网上很多人在问为什么JLINK用三根线（SWCLK、SWDIO、GND）不能进行下载，本人之前一直用的是4根线（SWCLK、SWDIO、GND、VCC）。

jlink提示 the connected emulator is a J-Link clone 解决办法在win7 X64环境下安装了J-Link commander 用于mini2440开发板uboot的烧写;打开软件（软件版本4.90e）会弹出warning提示，如下图。

2S后程序自动退出。

造成这种问题在于新的J-link commander版本会对jlinkFlash 固件中的某个地址上的二进制代码做错误校验，然后报错，只要修改那个地址上的代码就行。

姑且认为两者不兼容，需要手动对原有flash 固件进行修改。

具体步骤如下：1.制作新的jlink固件：找一份能用的jlink固件，百度下有很多，最常见的版本是jlink-v8。

这是一个二进制.bin文件。

用winhex软件对jlink-v8.bin中列地址为0x00ff00（上文中提到的校验地址）的前四个字节做修改，只要把原有值修改成任意值就可以，然后保存。

2.烧写固件前：需要用到etmel公司的用于flash烧写的工具软件：sam-ba，程序界面如下图。

软件版本与win7兼容性差，建议在xp 下烧写。

烧写Flash前，需要先擦除Flash里之前的程序。

擦除方法网上有详细说明，不再赘述。

擦除完毕需要jlink与pc机建立连接。

选好jlink对应的串行总线（是USB串行总线不是com串行口），选好jlink主芯片的型号，点击connect就连接OK了。

3.烧写固件：在SAM-PROG下对已修改的二进制文件进行加载。

然后点击write flash进行程序烧写（程序界面如下图）。

4.烧写成功后，连接到jlinkcommander 的时候，软件会提示更新，要选择“否”；否则更新后又会回到之前的状态：报错。
