JLINK v8 接口定义及固件烧录、升级方法

CEPARK JLINK仿真器固件烧写说明一、安装烧写软件AT91-ISP是JLINK的固件烧录软件。

在CEPARK STM32F103光盘资料/A、JLINK相关资料/6.固件烧录AT91-ISP中双击以下图标开始安装一路NEXT就好，安装完毕后桌面会有两个快捷方式。

二、擦除、复位芯片取出需要下载固件的JLINK下载器，按照以下步骤操作。

1、用USB线连接电脑和JLINK的USB口，给JLINK上电。

2、将跳线ERASE用跳线帽跳接，跳接大约20秒，拔下跳线帽。

3、断开USB口，断电。

4、重新连接USB口，即重新上电。

5、将跳线TST用跳线帽短接，短接大约20秒，拔下跳线帽。

6、断开电源，然后重新上电，接着进行下面的操作。

三、下载固件1、打开桌面快捷方式2、打开界面如图所示如果红框此处显示为1，则说明JLINK擦除、复位芯片成功，否则重新刚才的操作，重新操作一遍，注意时间和顺序。

3、点击browse,打开要下载的固件程序，路径为“STM32光盘-A.JLINK相关资料-2.固件程序-Jlink FirmWare v7FULL.bin”4、加载完固件程序后，点击write flash，如下图所示将固件程序下载到JLINK中。

5、下载过程中会有动画提示，如下图，说明下载正在进行，操作成功。

烧写成功后，可以看到灯D2点亮。

重新上电后,D1长亮，D2先闪烁后常亮。

（说明：CEPARK JLINK仿真器在出厂之前已经烧好固件了，拿到后就可以直接使用，不用重新烧写固件。

以上讲解是针对不慎将JLINK 固件擦除的用户）。

jlink脱机烧录方法J-Link是一种用于调试和烧录嵌入式系统的工具，能够通过USB接口连接到目标设备。

在实际开发中，有时需要进行脱机烧录，即在没有网络连接的情况下完成烧录操作。

本文将介绍使用J-Link进行脱机烧录的方法。

一、准备工作在进行脱机烧录之前，需要做一些准备工作：1. 确保已经安装了J-Link软件和驱动程序；2. 确认目标设备和J-Link之间的连接正常；3. 准备好要烧录的固件文件。

二、创建烧录脚本在进行脱机烧录之前，我们需要创建一个烧录脚本，用来描述烧录的步骤和参数。

烧录脚本一般使用J-Link Script文件（.jlink）的格式，可以使用任何文本编辑器进行创建。

下面是一个简单的烧录脚本示例：```device = STM32F407VGspeed = 4000loadfile "firmware.bin", 0x08000000rg```其中，device指定了目标设备的型号，speed指定了烧录速度，loadfile指定了要烧录的固件文件及其加载地址，r表示复位目标设备，g表示开始运行。

三、执行脱机烧录在准备好烧录脚本后，我们可以执行脱机烧录操作了。

打开命令行终端，进入J-Link软件安装目录下的"JLink.exe"所在的路径。

然后执行以下命令：```JLink.exe -CommandFile burn.jlink```其中，burn.jlink是我们之前创建的烧录脚本文件。

执行该命令后，J-Link将会按照脚本中描述的步骤和参数进行烧录操作。

四、脱机烧录注意事项在进行脱机烧录时，需要注意以下几点：1. 确保目标设备和J-Link之间的连接正常，可以使用J-Link Commander等工具进行连接测试；2. 确保烧录脚本中的设备型号、烧录速度和固件文件路径等参数设置正确；3. 在烧录之前，最好将目标设备进行复位，以确保烧录操作的准确性；4. 如果烧录过程中出现错误，可以通过J-Link提供的调试功能进行故障排查。

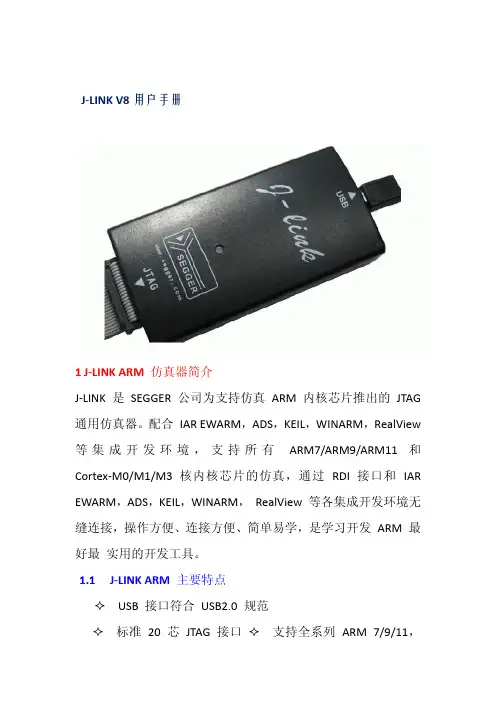

J‐LINK V8用户手册1 J‐LINK ARM 仿真器简介J‐LINK 是 SEGGER 公司为支持仿真 ARM 内核芯片推出的 JTAG 通用仿真器。

配合 IAR EWARM，ADS，KEIL，WINARM，RealView 等集成开发环境，支持所有ARM7/ARM9/ARM11 和 Cortex‐M0/M1/M3 核内核芯片的仿真，通过 RDI 接口和 IAR EWARM，ADS，KEIL，WINARM， RealView 等各集成开发环境无缝连接，操作方便、连接方便、简单易学，是学习开发 ARM 最好最 实用的开发工具。

1.1J‐LINK ARM 主要特点✧ USB 接口符合 USB2.0 规范✧ 标准 20 芯 JTAG 接口 ✧ 支持全系列 ARM 7/9/11，Cortex_M0/M1/M3 ARM 核，包括 Thumb 模式✧ IAR EWARM 集成开发环境无缝连接的 JTAG 仿真器✧ USB 接口供电，无需外接电源✧ J‐LINK 支持对目标板 5V（300mA），3.3V(400mA)供电✧ 带 USB 连接线和 20 芯扁平电缆✧ 支持 RDI 接口，J‐LINK 可用于具有 RDI 接口的开发环境，支持主流的开发环境，包括 ADS,IAR,KEIL,WINARM,REALVIEW 等。

✧ 下载速度高达 ARM7:600kB/s，ARM9:550kB/s，通过 DCC 最高可达 800 kB/s✧ 最高 JTAG 速度 12 MHz✧ 目标板电压范围 1.2V – 3.3V✧ 自动速度识别功能✧ 监测所有 JTAG 信号和目标板电压✧ 完全即插即用✧ 支持多 JTAG 器件串行连接1.2 J‐LINK V8（企业版）改进之处✧ 完全与原版 J‐LINK 兼容，并具有上述功能。

✧ 增强了 USB 接口的过流保护，防止短路造成的 J‐LINK 或目标板的损坏。

✧ 增加 USB 接口静电防护，让 J‐LINK 更加完美。

一般来说我们所用的JLINK都是山寨的，一个国外正品JLINK得好几百，所以我们买一个几十块钱的JLINK，要求就不要太高了，能用就行。

因为是山寨的嘛，所以用着用着很有可能会给你一个惊喜，那就是显示无法识别的USB设备！一般出现这种情况都是内部固件意外损坏或丢失，别怕，下面给出修复的详细教程。

1．安装固件烧录软件请网上下载AT91-ISP下载烧录软件，下载地址可去atmel官网下载或如下地址：/share/link?shareid=1314688298&uk=3659161421双击Install AT91-ISP v1.13.exe运行，选择默认设置，安装好以后，桌面上生成如下两个图标。

2．擦除芯片并进入编程模式打开JLINK 外壳，见到JLINK内部电路如下图所示。

一般JLINK不同，你们的结构稍微有一点不同，下面贴出两个版本的图片，看你的是哪一种。

版本一：使用USB线连接JLINK与PC机，以提供JLINK工作电源。

短接图中A的两个过孔约5秒。

断开A位置的两个过孔的短接。

然后拔掉JLINK 与P C间的USB线（注意先后顺序）。

短接图中,B处的两个过孔。

使用USB线连接JLINK与PC机，至少超过10秒后，拔掉USB线，停止给JLINK 供电（说明：请确保此过程中，图中B处一直处于可靠的端接状态）。

断开图中B处的短接。

版本二：1.使用USB线连接JLINK与PC机，以提供JLINK工作电源2.短接图中ERASE的两个过孔约5秒。

断开ERASE位置的两个过孔的短接。

然后拔掉JLINK与PC间的USB线（注意先后顺序）3.短接图中,TST处的两个过孔4.使用USB线连接JLINK与PC机，至少超过10秒后，拔掉USB线，停止给JLINK供电（说明：请确保此过程中，图中TST处一直处于可靠的短接状态）5.断开图中TST处的短接3.更新固件双击桌面上的SAM-PROG v2.4图标，运行SAM-PROGv2.4烧录软件，按下图所示进行设置。

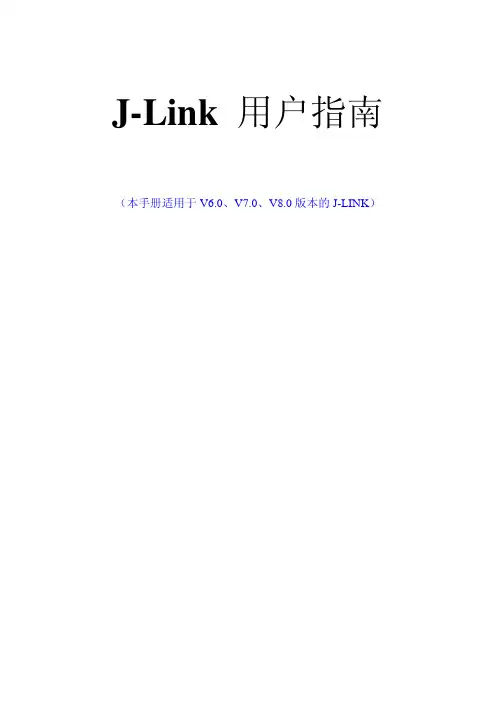

J-Link用户指南（本手册适用于V6.0、V7.0、V8.0版本的J-LINK）1.J-Link ARM JTAG 仿真器简介J-Link 是 SEGGER 公司为支持仿真 ARM 内核芯片推出的 JTAG仿真器。

配合 IAR EWARM，ADS，KEIL，WINARM，RealView 等集成开发环境支持所有 ARM7/ARM9 内核芯片的仿真，通过 RDI 接口和各集成开发环境无缝连接，操作方便、连接方便、简单易学，是学习开发 ARM 最好最实用的开发工具。

J-Link ARM 主要特点* IAR EWARM 集成开发环境无缝连接的JTAG 仿真器* 支持所有 ARM7/ARM9 内核的芯片，以及 cortex M3，包括 Thumb 模式* 支持 ADS,IAR,KEIL,WINARM,REALVIEW 等几乎所有的开发环境* 下载速度高达 ARM7:600kB/s，ARM9:550kB/s，通过 DCC 最高可达 800 kB/s* 最高 JTAG 速度 12 MHz* 目标板电压范围 1.2V –3.3V，兼容5V* 自动速度识别功能* 监测所有 JTAG 信号和目标板电压* 完全即插即用* 使用 USB 电源（但不对目标板供电）* 带 USB 连接线和 20 芯扁平电缆* 支持多 JTAG 器件串行连接* 标准 20 芯JTAG 仿真插头* 选配 14 芯 JTAG 仿真插头* 带J-Link TCP/IP server，允许通过 TCP/ IP 网络使用J-LinkJ-Link 支持 ARM 内核* ARM7TDMI（Rev 1）* ARM7TDMI（Rev 3）* ARM7TDMI-S（Rev 4）* ARM720T * ARM920T*ARM926EJ-S*ARM946E-S*ARM966E-S* ARM11* Cortex-M3速度信息RevisionARM7Memory downloadARM9Memory downloadJ-Link Rev. 1-4 150.0 kB/s(4MHz JTAG)75.0 kB/s(4MHz JTAG)J-Link Rev. 5-8720.0 kB/s(12MHz JTAG)550.0 kB/s(12MHz JTAG)J-Trace Rev. 1420.0 kB/s(12MHz JTAG)280.0 kB/s(12MHz JTAG2.J-LINK 驱动安装J-LINK 是本站开发的兼容产品，具有一样的性能，但是却只有十分之一的价格！首先到/download_jlink.html 下载最新的 J-LINK驱动软，J-Link ARM software and documentation pack ，内含USB driver, J-Mem, J-Link.exe and DLL for ARM, J-Flash and J-Link RDI。

J-LINK V8 固件烧录指导1J-LINK V8固件烧录指导J-LINK 是使用过程中，如果内部固件意外损坏或丢失，请参考下面操作步骤说明，重新烧录JLINK固件。

1.1安装固件烧录软件请ATMEL官方网址下载AT91-ISP下载软件。

软件下载地址：/dyn/products/tools_card.asp?tool_id=3883在打开的网页中，下载下图中红色框所示软件。

安装下载好的Install AT91-ISP v1.13.exe软件双击Install AT91-ISP v1.13.exe运行，选择默认设置，安装好以后，桌面上生成如下两个图标。

1.2擦除芯片并进入编程模式打开JLINK 外壳，见到JLINK内部电路如下图所示。

A = ERASEB = TST使用USB线连接JLINK与PC机，以提供JLINK工作电源。

短接图中A的两个过孔约5秒。

断开A位置的两个过孔的短接。

然后拔掉JLINK与P C 间的USB线（注意先后顺序）。

短接图中,B处的两个过孔。

使用USB线连接JLINK与PC机，至少超过10秒后，拔掉USB线，停止给JLINK供电（说明：请确保此过程中，图中B处一直处于可靠的端接状态）。

断开图中B处的短接。

1.3更新固件双击桌面上的SAM-PROG v2.4图标，运行SAM-PROG v2.4烧录软件，按下图所示进行设置。

将JLINK V8通过USB线与PC机连接。

此时，SAM-PROG v2.4软件中的Write Flash 按钮将变为有效。

（注意，先打开SAM-PROG v2.4再连接JLINK 与PC机）。

点击Write Flash 按钮，烧录固件，待烧录完成后,Active Connection：将变为1。

拔掉JLINK与PC机之间的USB线。

至此,JLINK V8的固件已经更新完毕，正常情况下，连接电脑与JLINK V8时，JLINK V的指示灯将闪烁，然后常绿。

请参照JLINK V8用户手册说明，使用JLINK V8进行调试仿真。

JLINK固件丢失，无法识别的USB设备解决办法出现此问题的原因为J-LINK固件丢失所致，只要重新刷固件进去即可恢复正常。

重刷固件的步骤如下：特别提醒，请不要在window 7 操作系统下操作，否则必败无疑。

1 J-LINK V8固件烧录指导J-LINK 是使用过程中，如果内部固件意外损坏或丢失，请参考下面操作步骤说明，重新烧录JLINK固件。

1.1 安装固件烧录软件请下载AT91-ISP下载软件。

"下载地址:点击此处下载J-LINK V8固件和刷固件的工具软件安装下载好的Install AT91-ISP v1.13.exe软件"双击Install AT91-ISP v1.13.exe运行，选择默认设置，安装好以后，桌面上生成如下两个图标。

1.2 擦除芯片并进入编程模式打开JLINK 外壳，见到JLINK内部电路如下图所示。

"A处为ERASE跳线，B处为TST跳线(可能有些J-LINK的这两个跳线不在这个位置)使用USB线连接JLINK与PC机，以提供JLINK工作电源。

"短接图中A的两个过孔约25秒。

断开A位置的两个过孔的短接。

然后拔掉JLINK与P" C 间的USB线（注意先后顺序）。

短接图中,B处的两个过孔。

"使用USB线连接JLINK与PC机，至少超过20秒后，拔掉USB线，停止给JLINK供电（说明：请确保此过程中，图中B处一直处于可靠的端接状态）。

"断开图中B处的短接。

"1.3 更新固件双击桌面上的SAM-PROG v2.4图标，运行SAM-PROG"v2.4烧录软件，按下图所示进行设置。

将JLINK V8通过USB线与PC机连接。

此时，SAM-PROG" v2.4软件中的Write Flash按钮将变为有效。

（注意，先打开SAM-PROG v2.4再连接JLINK 与PC机）。

点击Write" Flash 按钮，烧录固件，待烧录完成后,Active Connection：将变为1。

步骤：1.JLink和你的板子连接（别告诉我不会，我截图能力有限）JLink一端通过JTAG口连接到板子上（具体连接方式还要看硬件连线，不过一般都是这样了，我用的转接板），另一端是USB口连接到你的主机上；2.运行JLink如果第一步连接正确，启动后将显示以下界面，如果没有检测到CPU，命令行使用usb 命令连接板子，r命令识别CPU，正确识别如下所示：3.下载程序（nand_flash启动方式）1）loadbin c:\init.bin 0xc000000 ，init.bin 为小于8k的cpu、内存、时钟初始化程序，下载到片内sram运行，以便加载u-boot到内存完成烧写flash。

2）setpc 0xc0000003）g4）h5）loadbin c:\boot.bin 0x57e00000 （不知道飞凌的u-boot的链接地址是不是0x57e00000，呵呵，经验证确实是，当直接加载到内存时只有加载到0x57e00000才能运行，）6）setpc 0x57e000007）g 运行u-boot运行u-boot前先打开dnw或者串口终端，待boot启动后读秒时，迅速敲回车，使u-boot 停在其命令行下：In: serialOut: serialErr: serialHit any key to stop autoboot: 0SMDK6410 #8)加载要烧写的程序镜像到内存0x50008000如下所示：loadbin c:\boot.bin 0x500080009）输入擦除Nandflash命令，输入命令：#nand erase 0 100000 擦除Nandflash 从0 开始的1MB 大小的区域。

10）将uboot 程序写入到Nandflash，输入命令：#nand write.uboot 50008000 0 100000 （把内存地址处0x50008000的内容，烧写到nand从0地址开始到100000）。

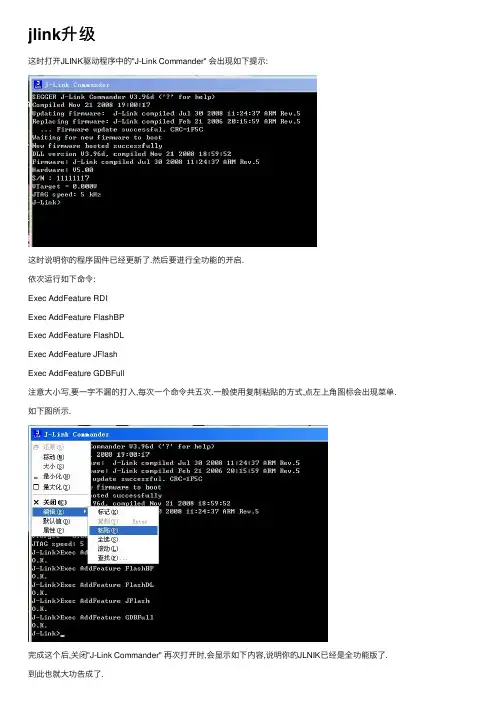

Jlink固件升级1.1安装固件升级烧录软件1、找到jlink烧录软件文件夹里的Setup_JLinkARM_V486b，按提示完成安装，如有需要，重启电脑，然后将JLINK一头连接到电脑，另一头连接到目标板的JLINK插座。

2、找到jlink烧录软件文件夹里的sam-ba_2.12，双击进行安装。

3、找到jlink烧录软件文件夹里的Install_AT91-ISP_v1.12，双击进行安装。

1.2擦除芯片并进入编程模式1、打开Jlink外壳，内部电路图如下。

A =ERASE B=TST2、【未在背部标有“上电”字样的JLINK操作过程】1、断开JLINKV8与电脑USB的连接2、短接ERASE的两个过孔3、用USB连接电脑与JLINK4、等待10S5、断开电脑与JLINK的USB连接6、断开ERASE的两个过孔。

【在背部标有“上电”字样的JLINK操作过程】1、用USB连接电脑与JLINK2、短接ERASE的两个过孔3、等待10S4、断开ERASE的两个过孔5、断开JLINKV8与电脑USB的连接。

3、将SAM-BA Boot固件复制到FLASH存储器1、断开电脑与JLINK的USB连接2、短接TST处的两个过孔3、使用USB线连接JLINK与PC机4、等待10s5、拔掉USB线，停止给JLINK供电（说明：请确保此过程中，TST处一直处于短接状态）。

6、断开TST的短接。

1.3更新固件1、用USB线连接JLINK和电脑，对JLINK供电，会提示安装USB驱动，安装完成后在在桌面上选择弹出“管理”，找到“设备管理器”，Jlink与PC连接成功的话会看到JLINK的端口，COM口有可能不同。

2、双击sam-ba.exe打开，会出现下面的对话框，COM口可能不一致。

3、单击connect，出现以下界面4、保持设置不变，点击Send File Name：右边的文件夹，在jlink烧录软件文件夹里找到v8.bin，之后再点击Send File;5、等待安装完成，会弹出两个对话框，第一个选择“是”，第二个选择“否”。

1.安装烧录文件，
安装时有提示NEXT都点NEXT就行了。

2.打开刚才安装的烧录软件。

路径如下
C:\Program Files\SEGGER\JLinkARM_V408e
软件图标
3.找开烧录文件点File再点OPEN再找到要烧录的文件，如图
4.点击软件界面Options按键会弹出project setting
就会弹出设置界面如下
按如下图标去配置文件，其它的就不用配置，配置完点确定按键
把烧录器一端与控制板连接起来，另一端插上电脑.如下图:
控制板插上后点Target按键，会弹出Connect,点击即可与控制器连接
连接成功提示如下
现在最后点击点Target按键，会弹出program点击即可与烧录程序
烧录成功提示如下。

JLINK 固件重新烧录方法：
有些时候操作不当，导致JLINK不能再用了（电脑右下角黄色的感叹号提示无法识别的设备），貌似坏了，实际上重新烧录固件就可以解决问题了。

打开外壳：
一、JP12 erease：先通过本身的USB口上电，然后短接JP12—GND，以擦除已有的坏固件；
二、JP13 进入编程模式：先短接JP13，然后上电，等待5s，然后下电（即断开USB），然后去掉短接
第三步：连接USB后，设备管理器出现AT91 USB to Serial Converter(COM15), 这事先要安装该驱动。

接下来：安装下图中的软件
打开，选择串口号：
连接后：
然后选择好的固件，文件后缀为bin的，Send File就可以了。

另外，有些固件需要破解。

JLINK V8 固件修复指导JLINK V8 使用过程中，如果自身固件意外失效，参考本文档，重新恢复固件，就可以了。

至于为什么会丢失固件，我们已经有了一点经验，比如，JLINK V8，您打开jcommander后，提示升级固件，此时选择不升级，在命令行中操作一下jlink（例如，设置power on命令对外供电）。

此时再打开一个mdk的工程，在mdk中也会提示您升级固件，此时选择升级。

那么这个jlink的固件就100%挂掉了，只能恢复。

分析了一下原因，是同一个jlink有多个进程在操作，此时就有可能会冲突了。

1. 安装固件烧录软件（该软件win7不能正常工作）解压Install AT91-ISP v1.13.rar 后，运行Install AT91-ISP v1.13.exe 进行安装。

2. 打开JLINK V8外壳，按下图操作3. 严格按顺序操作，使芯片进入编程状态3.1 用USB线连接JLINK与PC，为JLINK 供电3.2 可靠短接，图中“ERASE”处的两个过孔，保持30秒3.3 断开“ERASE”处的短接3.4 拔掉JLINK与PC间的USB线3.5 可靠短接，图中“TST”处的两个过孔（3.6-3.8操作时，该处一直处于短接状态）3.6 用USB线连接JLINK与PC，为JLINK 供电（不要放开“TST”处短接）3.7 保持30秒（不要放开“TST”处短接）3.8 拔掉JLINK与PC间的USB线（不要放开“TST”处短接）3.9 至此，断开“TST”处的短接按照以上顺序操作后，jlink的主芯片，将可以被编程了。

4．为此时的jlink安装驱动此时把JLINK通过USB线与电脑相连，初次使用时，需要安装驱动，驱动位置如下：C:\Program Files\ATMEL Corporation\AT91-ISP v1.13\sam-ba 2.9\drv如果安装路径不同，注意选择一下5、打开烧录软件6、看图，按顺序操作注意选择所要的烧写的bin文件点击烧写等待烧写完成，箭头中的“1”表示正在进行，完成后，会变成“0”OK，完成了，此时JLINK应该红灯长亮，点击“EXIT”退出此时重新插拔jlink，就能正确找到了，使用中还是要注意，是否有多进程操作jlink的情况，如果您能复现固件丢失情况，请及时联系我们，谢谢。

JLINK烧写步骤才能连接得上))步骤1擦除FLASH(需要先擦除FLASH后JTAG才能连接得上上电-->拉高ERASE(短接跳线)-->等待20秒-->断电-->恢复ERASE(移除跳线). A型JLINK的ERASE所在的位置:B型JLINK的ERASE所在的位置:步骤2恢复使用另外的JLINK连接需要烧写固件的JLINK1.JLINK上面的JTAG接口图:(左边为第一脚)JLINK的JTAG接口定义图:从左到右分别为:VCC,GND,NRST,TDI,TCK,TMS,TDO,GND.用来烧写的JLINK的JTAG定义如下:VCC<-->VTrefGND<-->GNDCPU_NRST<-->RESETCPU_TDI<-->TDICPU_TCK<-->TCKCPU_TMS<-->TMSCPU_TDO<-->TDOGND<-->GND步骤3使用J-FLASH来烧写JLINK在烧写FLASH前,我们需要确认JLINK已经连接上待烧写的JLINK.运行jlink.exe如果已经连接上.会显示如下信息:如果显示没有发现芯片.则可能:1.擦除不成功.2.连接线没有接对或接反.连接上芯片以后,我们就可以使用J-FLASH来对目标芯片编程.J-FLASH是JLINK的FLASH下载工具.使用前需要对目标芯片进行设定,这里可以使用设定好的工程模块.File-->Open project选择预先设定好的JLINK.jflash即可.这样,目标芯片和FLASH等都配置好了.再调入我们要下载的固件文件即可:File-->open data file选择HEX文件就好.如果是选择BIN文件,则需要设置调入地址为0x100000再执行Target-->Auto即可进行自动编程.烧写成功后.断开JLINK的电源,再接上PC即可正常使用.Lucking....。

一般来说我们所用的JLINK都是山寨的，一个国外正品JLINK得好几百，所以我们买一个几十块钱的JLINK，要求就不要太高了，能用就行。

因为是山寨的嘛，所以用着用着很有可能会给你一个惊喜，那就是显示无法识别的USB设备！一般出现这种情况都是内部固件意外损坏或丢失，别怕，下面给出修复的详细教程。

1．安装固件烧录软件请网上下载AT91-ISP下载烧录软件，下载地址可去atmel官网下载或如下地址：/share/link?shareid=1314688298&uk=3659161421双击Install AT91-ISP v1.13.exe运行，选择默认设置，安装好以后，桌面上生成如下两个图标。

2．擦除芯片并进入编程模式打开JLINK 外壳，见到JLINK内部电路如下图所示。

一般JLINK不同，你们的结构稍微有一点不同，下面贴出两个版本的图片，看你的是哪一种。

版本一：使用USB线连接JLINK与PC机，以提供JLINK工作电源。

短接图中A的两个过孔约5秒。

断开A位置的两个过孔的短接。

然后拔掉JLINK 与P C间的USB线（注意先后顺序）。

短接图中,B处的两个过孔。

使用USB线连接JLINK与PC机，至少超过10秒后，拔掉USB线，停止给JLINK 供电（说明：请确保此过程中，图中B处一直处于可靠的端接状态）。

断开图中B处的短接。

版本二：1.使用USB线连接JLINK与PC机，以提供JLINK工作电源2.短接图中ERASE的两个过孔约5秒。

断开ERASE位置的两个过孔的短接。

然后拔掉JLINK与PC间的USB线（注意先后顺序）3.短接图中,TST处的两个过孔4.使用USB线连接JLINK与PC机，至少超过10秒后，拔掉USB线，停止给JLINK供电（说明：请确保此过程中，图中TST处一直处于可靠的短接状态）5.断开图中TST处的短接3.更新固件双击桌面上的SAM-PROG v2.4图标，运行SAM-PROGv2.4烧录软件，按下图所示进行设置。

修复山寨jlinkV8固件丢失问题修复山寨jlink V8固件丢失问题今天插上jlink，电脑提示不能识别，发现灯也不亮了，上网查找发现很可能是固件丢失，打开上盖，如图擦除芯片并进入编程模式短接ERASE那两个焊盘，然后断开USB，之后插上USB，等待半分钟，]再短接TST那两个焊盘,断开USB，再插上USB，再等待半分钟，这时应该就可以识别了更新固件安装Install AT91-ISP v1.13.exe软件双击Install AT91-ISP v1.13.exe运行，选择默认设置，安装好以后，桌面上生成如下两个图标。

双击桌面上的SAM-PROG v2.4图标，运行SAM-PROG v2.4烧录软件，按下图所示进行设置1.将JLINK V8通过USB线与PC机连接。

此时，SAM-PROG v2.4软件中的Write Flash按钮将变为有效（注意，先打开SAM-PROG v2.4再连接JLINK 与PC机）2.点击Write Flash 按钮，烧录固件，待烧录完成后,Active Connection：将变为13.拔掉JLINK与PC机之间的USB线至此,JLINK V8的固件已经更新完毕，正常情况下，连接电脑与JLINK V8时，JLINK V的指示灯将闪烁，然后常绿。

请参照JLINK V8用户手册说明，使用JLINK V8进行调试仿真。

最近在使用jlink调试的时候，遇到一种情况：电路板的电源关了，但是jlink没有拔下，于是电路板还在工作中，只不过外设的电流很低。

对于这种情况我暗自庆幸，不用外置电源也可以调试，快哉快哉。

可不知，两三次过去，我的jlink的指示灯就不亮了，我心里想完蛋了，jlink 去见马克思了。

幸好我在阿莫论坛看到一个帖子，才将jlink起死回生。
