数控铣床精度检验表[1]

数控铣床精度检验表
a （允差）b（允差）
在300测量长度上在300测量长度上普通级精密级
允差
a b
d~d
允差mm
六、小结
本堂课主要针对了数控铣床在新机装配时并且在无负荷或精加工条件下对机床进行精度检验的检验项目做了介绍并对有些项目进行实操；通过各个项目的检验得出的数据进行对比可以体现出机床的精度有没有达到精度要求，如果没达到精度要求的就要对机械进行调整，所以说检验出来的数据就是整台机床的机械装配的体现。

我们要重点要掌握的就是机床的检验的前所要准备工工具检验时仪器和量具的正确摆放方法，数据的读取；及误差的计算方法。

一．写出CAK6140数控车床检验标准1.机床外观的检查机床外观的检查一般可按通用机床的有关标准进行，但数控机床是高技术设备，其外观质量的要求更高。

外观检查内容有：机床有无破损；外部部件是否坚固；机床各部分联结是否可靠；数控柜中的MDI／CRT单元、位置显示单元、各印制电路板及伺服系统各部件是否有破损，伺服电动机（尤其是带脉冲编码器的伺服电机）外壳有无磕碰痕迹。

2.机床几何精度的检查数控机床的几何精度综合反映机床的关键零部件组装后的几何形状误差。

数控机床的几何精度检查和普通机床的几何精度检查基本类似，使用的检查工具和方法也很相似只是检查要求更高。

每项几何精度的具体检测办法和精度标准按有关检测条件和检测标准的规定进行。

同时要注意检测工具的精度等级必须比所测的几何精度要高一级。

现以一台普通立式加工中心为例，列出其几何精度检测的内容：1）工作台面的平面度。

2）各坐标方向移动的相互垂直度。

3）Ｘ坐标方向移动时工作台面的平行度。

4）Ｙ坐标方向移动时工作服台面的平行度。

5）Ｘ坐标方向移动时工作台Ｔ形槽侧面的平行度。

6）主轴的轴向窜动。

7）主轴孔的径向圆跳动。

8）主轴沿Ｚ坐标方向移动时主轴轴心线的平行度。

9）主轴回转轴心线对工作台面的垂直度。

10）主轴箱在Ｚ坐标方向移动的直线度。

对于主轴相互联系的几何精度项目，必须综合调整，使之都符合允许的误差。

如立式加工中心的轴和轴方向移动的垂直误差较大，则可以调整立柱底部床身的支承垫铁，使立柱适当前倾或后仰，以减少这项误差。

但是这也会改变主轴回转轴心线对工作台面的垂直度误差，因此必须同时检测和调整，否则就会由于这一项几何精度的调整造成另一项几何精度不合格。

机床几何精度检测必须在地基及地脚螺栓的混凝土完全固化以后进行。

考虑到地基的稳定时间过程，一般要求在机床使用数月到半年以后再精调一次水平。

检测机床几何精度常用的检测工具有：精密水平仪、900角尺、精密方箱、平尺、平行光管、千分表或测微仪以及高精度主轴心棒等。

检验内容、公差测量方法、工具测量原理示意图直线度长度测量法平尺法：在垂直平面内测量平尺应尽可能放在使平尺具有最小重力挠度的两个量块上。

读数表安装在具有三个接触点的支座上并沿导向平尺作直线移动进行测量，三个接触点之一应位于垂直触及平尺的千分表杆的延伸线上。

对平尺的已知误差加以处理。

平尺法：在水平面内测量采用一根水平放置的平尺作为基准面。

读数表在与被检面接触情况下移动，并触及基准面。

放置平尺时，使其在线的两端读数相等，可直接读出该线相对于连接两端点的直线的偏差。

采取翻转法是能把作为基准面的平尺所具有的直线度偏差从测量结果中排除。

钢丝和显微镜法张紧一根直径0.1mm的钢丝，使其尽可能地平行于被检线。

对位于水平面内的MN而言，用一个垂直安装并装有水平测微移动装置的显微镜，即可读出被检线对代表测量基准的张紧钢丝在水平面XY内的偏差。

准直望远镜法当用准直望远镜检验时，所要测量的高度差a 等于望远镜轴线与标靶上显示的标记之间的距离，它可以在十字线上直接读出，或用光学测微计读出。

望远镜的光学轴线构成了测量基准。

准直激光法激光束用作为测量基准。

光束对准沿光束轴线移动的四象限光电二极管传感器。

传感器中心与光束的水平和垂直偏差被测定并传送到记录仪器。

激光干涉法测量基准由双镜反射器确定。

用激光干涉仪和专用光学组件来测定标靶对双镜反射器对称轴线的位置变化。

一条线在一个平面内的直线度在平面内的一条给定长度的线，当其上所以的点均包含在平行于该线的总方向且相对距离与允差相等的两条直线内时，则该线被认为是直线。

在空间内的一条线的直线度在空间内的一条给定长度的线，当其在给定的平行于该线的总方向的两个相互垂直平面上的投影满足平面内的直线度要求时，则认为该空间线为直线。

公差的确定在测量平面内公差 t 由通过两条相隔距离为 t 且平行于代表线 AB 的两条直线来限定。

图中的最大偏差为 MN。

L ≤ L 1, T (L) = T 1L 1 < L < L 2, T (L) = T 1 + (T 2-T 2) * (L-L 1) / (L 2 - L 1)L ≥ L 2, T (L) = T 2角度测量法精密水平仪法精密水平仪沿被检线依次放置，测量基准线为水平线。

铣床几何精度测量实验报告普通车床几何精度检测定稿普通车床几何精度检验实验一、实验目的1、了解本实验中所检验的车床精度有关项目的内容及其和加工精度的关系。

2、了解车床精度的检验方法及有关仪器的使用。

3、掌握所测得的实验数据处理方法和检验结果的曲线绘制及分析。

二、主要仪器设备1、实验机床：CA6140普通车床2、测量仪器：合象水平仪、千分表、钢尺、磁力表座、圆柱长检验棒。

三、实验基本原理根据普通车床精度检验标准，本实验进行其中的五项。

第一、二、三项是检验溜板移动时的轨迹，由于床身导轨的制造误差或因长期使用后的磨损及变形，使得溜板移动轨迹不是一条直线，而是一条空间曲线，这一条空间曲线可以用这三项精度来表示：第一项：溜板移动在垂直平面内的不直度，检验方法，在溜板上靠近床身前导轨处放一个和床身导轨平行的水平仪，移动溜板，每隔200mm记录一次水平仪读数，在溜板上的全行程检验，见图一。

图一第一项精度检验示意图根据所测得的各段水平仪读数，绘制溜板移动的运动曲线，以运动曲线二端点的联线作为基准线，由曲线上各点作基准线的平行线，其中相距最近的二根平行线之间的纵座标距离即为其不直度误差。

溜板移动的运动曲线作法如下：以溜板行程为1500mm，溜板长度为500mm的车床为例，水平仪纵向安放在溜板平面上，当溜板处于近主轴端的极限位置时，记录一个水平仪读数，如+a（格）（“+”代表水平仪气泡移动方向与溜板移动方向相同，如相反，则为“－”）移动溜板，每隔500mm 就记录一次读数，到移动行程为1500mm时得出三个读数，如为+b、-c、-d。

以导轨长度（即溜板各段行程所在的导轨位置）为横座标，水平仪读数为纵座标，根据水平仪读数依次画出各折线段，并使每一折线段的起点与前一折线段的终点相重合，即得出运动曲线。

（见图二）联接曲线二端点OD，作为基准线，量出曲线上的B点到OD线的纵座标距离δ全为最远，即为溜板在全行程内的不直度误差，如果要求1000mm行程内的不直度误差，则把每个行程为1000mm之间的二端点相连，作为该1000mm行程中的基准线，找出这1000mm行程中的不直度误差，然后取各个1000mm行程的不直度误差中的最大值，即为1000mm行程内的不直度误差，如图二中的δm1δm2，则δ不直度误差。

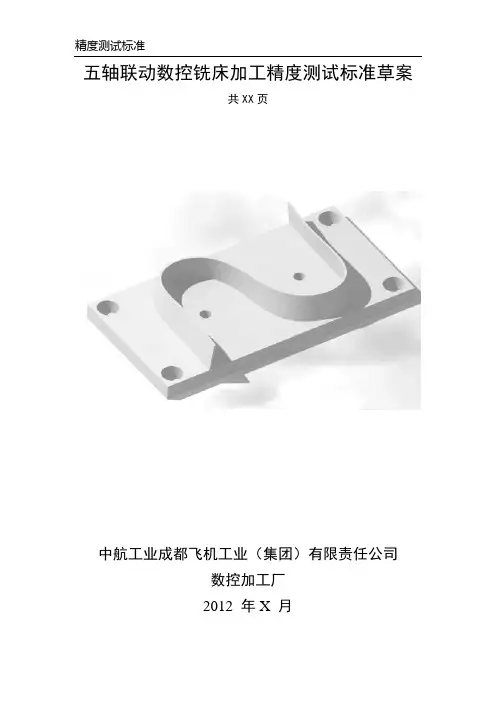

五轴联动数控铣床加工精度测试标准草案共XX页中航工业成都飞机工业（集团）有限责任公司数控加工厂2012 年X 月本标准规定了五轴联动数控铣床加工精度测试的方法，以及测试件的特征、材料、尺寸及试件检验要求。

本标准原则上适用于所有类型的五轴联动数控铣床的加工精度测试。

2引用标准本章无条文。

3一般要求3.1在本在本标准中，所有的线性尺寸、偏差和相应的允差都用毫米(mm)表示；角度(°)尺寸用度表示。

3.2 使用本标准时必须参照GB/T 17421.1，尤其是在机床检验前的安装、主轴和其他运动部件的空运转升温、测量方法和检验工具的推荐精度。

3.3 本标准中的检验项目的顺序并不表示实际检验次序。

为了使装拆检验工具和检验方便，可按任意次序进行检验。

3.4 检验机床时，根据结构并不是必须检验本标准的所有项目。

为了验收目的而要求检验时，可由用户取得制造厂同意选择一些他感兴趣的检验项目，但这些项目必须在机床订货时明确提出。

3.5 本标准所规定的检验工具仅为举例，可以使用相同指示量和具有至少相同精度的其他检验工具，对应厚度、轮廓误差的指示器应分别有0.01mm、0.001 mm或更高的分辨率。

3.6 本标准仅用精切进行加工试验。

3.7 当实测长度与本标准规定的长度不同时，则规定的允差值应根据GB/T 17421.1—1998中2.3.1.1的规定按能够测量的长度折算，折算结果小于0.003 mm时，仍按0.003 mm计。

3.8 本标准中的五轴联动表示数控机床上的五个坐标轴（三个直线轴和两个旋转轴）在CNC 控制下同时参与坐标插补运算，实现五个坐标的协同运动来进行零件加工。

3.9 在设备上按规定的方法加工标准零件，零件加工后的实际几何参数（尺寸、形状、位置等）与理论几何参数相符合的程度即为加工精度。

符合程度越高，设备的加工精度就越高。

4 试件的数量本标准提供了一种型式的试件。

原则上在验收时仅应加工一件，如果机床平动轴行程较大，应合理增加试件的数量。

数控铣床精度检验表
G2
允差
a b
普通级精密级普通级精密级
0.016/30
0 0.010/30
0.016/30
0.010/30
工作台面对
主轴箱垂向
移动的垂直
度：
a 在机床的
横向垂直平
面内：
b 在机床的
纵向垂直平
面内：
角尺：工作台位于行
程中间位置。

角尺放在工作台面
上：a 横向垂直平面内
b 纵向垂直平面内。

固
定指示器，使其侧头触
及角尺的检验面。

移动
主轴箱进行检验。

a、b 的误差分别计
算。

误差以指示器读数
的最大差值计简图检验项目检验方法
检验工具
参照GB/T
17421.1—1998的
有关条文：5.3.2.2
5.3.2.3
G3
d~d
‵----每次测量移动距离
局部公差：在任意300测量长度上
工作台面
的平面度
水平仪
或工作台位于行程中
间位置。

平尺量：用水平仪
检验：如图，在工
作台面上选择由
六、小结
本堂课主要针对了数控铣床在新机装配时并且在无负荷或精加工条件下对机床进行精度检验的检验项目做了介绍并对有些项目进行实操；通过各个项目的检验得出的数据进行对比可以体现出机床的精度有没有达到精度要求，如果没达到精度要求的就要对机械进行调整，所以说检验出来的数据就是整台机床的机械装配的体现。

我们要重点要掌握的就是机床的检验的前所要准备工工具检验时仪器和量具的正确摆放方法，数据的读取；及误差的计算方法。

数控铣床精度检验表
G2
允差
a b
普通级精密级普通级精密级
0.016/30
0 0.010/30
0.016/30
0.010/30
工作台面对
主轴箱垂向
移动的垂直
度：
a 在机床的
横向垂直平
面内：
b 在机床的
纵向垂直平
面内：
角尺：工作台位于行
程中间位置。

角尺放在工作台面
上：a 横向垂直平面内
b 纵向垂直平面内。

固
定指示器，使其侧头触
及角尺的检验面。

移动
主轴箱进行检验。

a、b 的误差分别计
算。

误差以指示器读数
的最大差值计简图检验项目检验方法
检验工具
参照GB/T
17421.1—1998的
有关条文：5.3.2.2
5.3.2.3
G3
d~d
‵----每次测量移动距离
局部公差：在任意300测量长度上
工作台面
的平面度
水平仪
或工作台位于行程中
间位置。

平尺量：用水平仪
检验：如图，在工
作台面上选择由
六、小结
本堂课主要针对了数控铣床在新机装配时并且在无负荷或精加工条件下对机床进行精度检验的检验项目做了介绍并对有些项目进行实操；通过各个项目的检验得出的数据进行对比可以体现出机床的精度有没有达到精度要求，如果没达到精度要求的就要对机械进行调整，所以说检验出来的数据就是整台机床的机械装配的体现。

我们要重点要掌握的就是机床的检验的前所要准备工工具检验时仪器和量具的正确摆放方法，数据的读取；及误差的计算方法。

金属切削机床铣削加工安全检查表范本1. 检查机床外观及电源线：- 检查机床外部是否有明显损坏或松动的部件；- 检查电源线是否完好，并确认接地是否良好。

2. 检查操作面板：- 检查操作面板上的按钮、开关是否正常；- 确认操作面板上的指示灯能正常显示。

3. 检查刀具和刀具夹持装置：- 检查刀具是否完整、锋利；- 检查刀具夹持装置是否紧固可靠；- 若使用自动刀具夹持装置，确认其正常运行。

4. 检查切削液系统：- 确认切削液系统的管路是否完好；- 检查切削液箱内切削液的余量，并添加足够的切削液；- 若使用切削液回收系统，检查其工作是否正常。

5. 检查切削区域安全防护：- 确认切削区域周围是否有足够的防护栏杆；- 检查防护门、防护罩是否完好，并确认其能正常开启和关闭；- 检查加工过程中的切屑排放装置是否畅通。

6. 检查机床运行状态：- 启动机床，观察其运行是否平稳，无异常噪音和振动；- 检查机床各轴的运动是否灵活、准确。

7. 检查冷却系统：- 检查冷却水管路是否完好；- 检查冷却液箱内冷却液的余量，并添加足够的冷却液；- 检查冷却系统的温度和压力是否在正常范围内。

8. 检查机床润滑系统：- 确认润滑油箱内润滑油的余量，并添加足够的润滑油；- 检查润滑系统管路是否完好；- 检查润滑系统的工作是否正常，无异常的润滑点。

9. 检查电气系统：- 检查电气线路是否完好，无短路或接触不良；- 检查电气设备的接地是否良好；- 若使用变频器进行控制，检查其工作是否正常。

10. 检查运输锁定装置：- 检查运输锁定装置是否已全部解除。

11. 检查紧固件：- 检查机床上的紧固件是否全部紧固可靠。

12. 检查安全标识：- 检查机床上的安全标识是否清晰可见；- 确认操作人员是否了解并遵守相应的安全规范。

以上为金属切削机床铣削加工安全检查表范本，详细检查内容，请根据具体机床的型号和使用情况进行相应的调整和补充。

请在使用任何机床之前，先进行安全检查，确保操作人员的安全。

数控机床精度检测数控机床的高精度最终是要靠机床本身的精度来保证，数控机床精度包括几何精度和切削精度。

另一方面，数控机床各项性能的好坏及数控功能能否正常发挥将直接影响到机床的正常使用。

因此，数控机床精度检验对初始使用的数控机床及维修调整后机床的技术指标恢复是很重要的。

1、检验所用的工具1.1、水平仪水平：0.04mm/1000mm扭曲：0.02mm/1000mm水平仪的使用和读数水平仪是用于检查各种机床及其它机械设备导轨的直线度、平面度和设备安装的水平性、垂直性。

使用方法：测量时使水平仪工作面紧贴在被测表面，待气泡完全静止后方可读数。

水平仪的分度值是以一米为基长的倾斜值，如需测量长度为L的实际倾斜值可以通过下式进行计算：实际倾斜值=分度值×L×偏差格数水平仪的读数：水平仪读数的符号，习惯上规定：气泡移动方向和水平移动方向相同时读数为正值，相反时为负值。

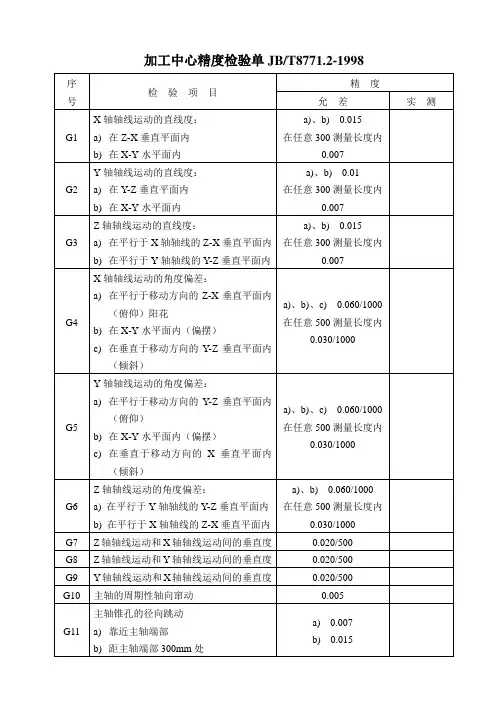

1.2、千分表1.3、莫氏检验棒2、检验内容2.1、相关标准（例）加工中心检验条件第2部分：立式加工中心几何精度检验JB/T8771.2-1998加工中心检验条件第7部分：精加工试件精度检验JB/T8771.7-1998加工中心检验条件第4部分：线性和回转轴线的定位精度和重复定位精度检验JB/T8771.4-1998机床检验通则第2部分：数控轴线的定位精度和重复定位精度的确定JB/T17421.2-2000加工中心技术条件JB/T8801-19982.2、检验内容精度检验内容主要包括数控机床的几何精度、定位精度和切削精度。

2.2.1、数控机床几何精度的检测机床的几何精度是指机床某些基础零件本身的几何形状精度、相互位置的几何精度及其相对运动的几何精度。

机床的几何精度是综合反映该设备的关键机械零部件和组装后几何形状误差。

数控机床的基本性能检验与普通机床的检验方法差不多，使用的检测工具和方法也相似，每一项要独立检验，但要求更高。

所使用的检测工具精度必须比所检测的精度高一级。
