1.绘制平、剖面图中被剖切的主要建筑构造的轮廓线时使用中实线。
（×)2.绘制平、立、剖面图的剖切符号时使用粗实线。
（√）3.横向定位轴线编号采用阿拉伯数字从右至左顺序编写。
（√ ）4.竖向定位轴线编号采用大写拉丁字母从上至下顺序编写。
（×）5.绘制定位轴线的端部圆时使用细实线。
（√）6.建筑图的尺寸单位一律以米为单位。
（×）7.指北针符号的圆用细实线绘制。
（×）8.在所画详图下面要相应地用详图符号表示详图的编号。
（√）9.建筑平面图中的外部尺寸共有二道。
（√）10.标高分绝对标高和相对标高。
（√ ）1.图标长边的长度为（D），短边的长度为40、30、50mm。
A.240mmB.210mmC.180mmD.150mm2.指北针符号的圆用细实线绘制，其直径为（A）mm。
A.24mmB.21mmC.180mmD.150mm3.指北针符号尾部的宽度宜为（A）mm。
A.3mmB.2mmC. 4mmD.1mm4.国标(GB／T14689--93)规定的A1图纸幅面（B）mm×mm。
A. 420 × 594B.594 × 841C.210 × 297D.297 × 4205.绘制平、剖面图中被剖切的次要建筑构造的轮廓线时使用（A）。
A.中实线B 粗实线6.绘制断裂处的边界线时使用（B）。
A 双点划线B 双折线7.建筑工程图一般使用三种线宽，且互成一定的比例，即粗线、中粗线、细线的比例规定为（D）。
A 1：0.8：0.5B 1：0.8：0.25C 1：0.5：0.3D 1：0.5：0.258.（A）是以青岛附近的黄海平均海平面为零点作为基准的标高。
A 绝对标高B 相对标高9.表示房屋朝向的指北针应画在（C）平面图附近。
A 标准层B 顶层C 底层10.详图符号的圆直径为（D）mm。
A 24mmB 21mmC 15mmD 14mm11.绘制详图符号的圆时使用（B）。
建筑制图国家标准的全然规定
图纸的幅面是指图纸的大小规格。
图框是图纸上绘图区的边界线。
图框的格式有横式和立式两种，如图2-1所示。
图中标题栏是用来标明设计单位、工程名称、设计人员签名、图名和图号等内容的，必须画在图框右下角；标题栏中的文字方向代表瞧图方向。
会签栏是各设计专业负责人签字用的一个表格，画在图框外侧。
图2-1
在绘制图样时应优先选用表1-1中所规定的图纸幅面和图框尺寸。
必要时答应按国标〔GB/T14689-1993〕有关规定加长幅面。
表1-1图纸幅面及图框尺寸 mm
幅面代
号
A0 A1 A2 A3 A4
尺寸〔b×l〕
841×11
89
594×8
41
420×5
94
297×4
20
210×2
97
c 10 5
a 25 mm
2.比例〔GB/T14690—1993〕
比例是指图样中图形与实物相应要素的线性尺寸之比。
绘图所选用的比例是依据图样的用途和被绘对象的复杂程度来确定的。
标注尺寸时，不管选用放大或缩小比例，都必须标注机件的实际尺寸。
原值比例：比值为1的比例，即1:1。
放大比例：比值大于1的比例，如2:1等
缩小比例：比值小于1的比例，如1:5等
表2-2 建筑施工图常用比例
以下为设计师常用的符号图例，在平面图上能够表現出空间配置。
桌子、椅子的高度
餐桌椅的配置空间尺寸
人活动的空间尺寸。
建筑专业CAD制图标准统一规定一．施工图制图标准：1.墙、柱、及楼梯剖面加粗线颜色统一选用11号色,轴线统一选用1号色，细线统一采用8号色(如填充线）。
2.施工图底图打图标准（以1：100为例，其余比例根据情况调整)：粗线(墙柱等）统一为0.45,中线采用0。
22，轴线采用0。
13，细线采用0。
1。
（具体线型规定等见标准cad图）。
3.施工图各种标注、索引、图名、文字等均采用天正建筑软件标准画法完成.图中字体均采用Tssdeng.shx和hztxt.shx字体，宽度因子：1.0.4．尺寸标注：三道尺寸线间距800，第三道尺寸标注线短于其他尺寸标注线，字体不得重合。
5．平面图需要注意的问题：1）各房间名称应注明。
住宅等应注明房间的使用面积等，储藏室库房等注明。
2）主要墙体轴线尺寸，门窗洞口尺寸。
3）变形缝做法.其余各部位做法索引。
4）平面说明：一般在平面图左下角。
5）标注平面标高。
6）在图名下方标注平面面积。
7) 一层：图面右上角画上指北针；剖切号标注，注意方向和剖面一致。
散水、台阶、坡道等。
8) 防火分区示意图及面积。
6.立面图需要注意的问题：1) 立面需与平面严格一致，并注意不得反向。
2）两端轴线编号(可不标尺寸）3）标高尺寸：第一道尺寸标注建筑中高度（含顶层楼梯间等），第二道尺寸标注楼面高度,并注明楼层数，第三道尺寸标注该立面最近的窗尺寸。
4) 立面材料做法5）大样索引6）在平面图中表达不清的窗编号。
7）立面外轮廓及主要转折线等加粗，线粗0。
5—0。
7。
7.剖面图需要注意的问题:1）剖切位置应是空间关系较为复杂的部位。
2）剖切的墙柱等轴线及轴号等。
3）门窗楼梯等看线。
4）剖面符号：8。
总平面图需要注意的问题：1）线型要求：地形采用251#线，60%灰度打印，0.1粗4.新建建筑轮廓线采用0.5粗，用地范围线等采用0.5—1.0粗虚线，其他0。
22.（具体线型规定等见标准cad图）。
2）建筑轮廓线采用外墙边线。
国家建筑标准设计制图规定1 目的为了保证统一制版印刷的国家建筑标准设计图集的设计质量，提高制图效率，制定本规定。
2 范畴本规定适用于国家建筑标准设计。
3 总则国家建筑标准设计图集的制图，除应符合国家现行有关标准规范的要求及遵守建筑工程设计文件编制深度的规定外，依照标准设计的特点及国家现行房屋建筑制图各项标准，应遵守本规定。
3.1 国家建筑标准设计图集一律采纳运算机制图方式。
3.2 总图、建筑、结构、给排水、暖通、电气、动力等各专业的国家建筑标准设计制图应遵守本规定。
本规定未涉及的，应符合国家现行房屋建筑制图中各项相关制图标准的规定要求。
4 标准设计图的幅面规格4.1 建筑标准设计图纸的幅面规格应符合表4.1的规定（图4.1）。
制版印刷标准设计图纸的幅面规格（mm）表 4.1横式立式图4.1 幅面尺寸代号4.2 标准设计图纸一样均选用4号横式幅面绘制，原大印刷（1/16开本）。
如采纳4号幅面，图样的图线过密，无法清晰显示图纸内容的，可选用3号横式幅面，出版1/8开本。
一样不选用1号或2号幅面。
4.3 整册图纸应采纳一种规格幅面，幸免大小幅面参差使用。
4.4 专门情形下，3号图纸的长边能够1/8的倍数延长。
4.5 说明与图纸应采纳同一规格的幅面。
5 标准设计图的封面、批文页5.1 国家建筑标准设计（包括试用图）的封面由中国建筑标准设计研究所统一绘制。
各专业封面的标志颜色如下：建筑—黄色结构—蓝色给排水—绿色暖通—灰色电气—红色动力—棕色5.2 部批文页排在封面之后，由中国建筑标准设计研究所统一绘制。
6 标准设计图的首页及说明6.1 首页样式及示例见图6.1-1、图6.1-2。
左上为图集名称栏，右上为签字栏，右下为标题栏。
图面的空白部分为名目或名目及说明。
名目及说明按两列，两列之间相距18mm，与其它三边的距离为15mm。
6.2 首页右上角签字栏中主编单位负责人系指设计院院级或相当院级的负责人。
6.3 标题栏的设置见图7.3。

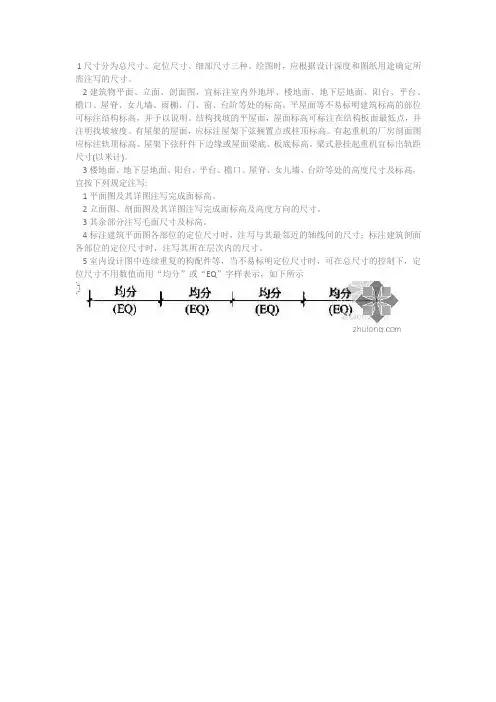

1 尺寸分为总尺寸、定位尺寸、细部尺寸三种。
绘图时，应根据设计深度和图纸用途确定所需注写的尺寸。
2 建筑物平面、立面、剖面图，宜标注室内外地坪、楼地面、地下层地面、阳台、平台、檐口、屋脊、女儿墙、雨棚、门、窗、台阶等处的标高。
平屋面等不易标明建筑标高的部位可标注结构标高，并予以说明。
结构找坡的平屋面，屋面标高可标注在结构板面最低点，并注明找坡坡度。
有屋架的屋面，应标注屋架下弦搁置点或柱顶标高。
有起重机的厂房剖面图应标注轨顶标高、屋架下弦杆件下边缘或屋面梁底、板底标高。
梁式悬挂起重机宜标出轨距尺寸(以米计)。
3 楼地面、地下层地面、阳台、平台、檐口、屋脊、女儿墙、台阶等处的高度尺寸及标高，宜按下列规定注写:
1 平面图及其详图注写完成面标高。
2 立面图、剖面图及其详图注写完成面标高及高度方向的尺寸。
3 其余部分注写毛面尺寸及标高。
4 标注建筑平面图各部位的定位尺寸时，注写与其最邻近的轴线间的尺寸；标注建筑剖面各部位的定位尺寸时，注写其所在层次内的尺寸。
5 室内设计图中连续重复的构配件等，当不易标明定位尺寸时，可在总尺寸的控制下，定位尺寸不用数值而用“均分”或“EQ”字样表示，如下所示。
建筑制图的有关规定一、基本规定（1）尺寸单位：一般图形为毫米（mm），总平面图为米（m），并取二位小数。
（2）标高单位：米（m），一般图形应精确至小数点后3位，如±0.000；总平面图精确至小数点后两位，如49.25。
（3）轴线圆的直径不小于8mm亦不大于10mm，字体一律大写。
（4）指北针的圆，其直径为24mm,尾部宽度宜取3mm。
（5）尺寸线的间距以8~10mm为宜。
（6）字体控制高度：说明文字3.5mm,标题文字7mm，数字2.5mm。
（7）详图索引圆为10mm详图圆为14mm，钢筋的编号圆为6mm。
（8）轴线编号，横向轴线用阿拉伯数字编写，纵向轴线编号采用拉丁字母编写，但I、O、Z不得采用。
（9）平面图1）平面图的长边宜与横式幅面图纸的长边一致。
2）各种平面图应按直接正投影法绘制。
3）建筑平面图应在建筑物的门窗洞口水平剖切俯视（屋顶平面图为屋面以上的俯视），通气孔、槽、地沟及起重机等不可见部分，则应以虚线绘制。
4）建筑平面图宜注写房间名称或编号。
5）平面较大的建筑物，可分区绘制平面图，但应绘制组合示意图。
6）顶棚平面图如用直接正投影法不易表达清楚，可用镜像投影法绘制，但应在图名后加注“镜像”二字。
（10）立面图1）各种立面图应按直接正投影法绘制。
2）建筑立面内应包括投影方向可见的建筑外轮廓和建筑构配件、墙面做法及必要的尺寸和标高等。
3）较简单的对称式建筑或对称的构配件等，在不影响构造处理和施工的情况下，立面图可以绘制一半，并在对称轴线处画轴线符号。
4）在建筑物立面图上，相同的门窗、阳台、外檐、构造做法等可在局部重点表示，绘出其完整图形，其余部分可只画轮廓线。
5）有定位轴线的建筑物，宜根据两边定位轴线号编注立面图名称，（如①~②立面图、○A~○F 立面图；无定位轴线的建筑物可按平面图各面的方向确定立面图名称。
（11）剖面图1）剖面图的剖切部位，应概括图纸用途或设计深度，在平面图上选择能反映处全貌、构造特征以及有代表性的部位剖切。
2）各种剖面图内应包括剖切位置和投影方向可见的建筑构造、构配件以及必要的尺寸标高等。
3）平面图上剖切符号的剖视方向宜向左、向上。
（12）其他规定1）指北针应放在建筑物主要平面图旁的明显位置上，所指方向与总图一致。
2）零配件详图与构造详图宜按直接正投影法绘制。
3）零配件外形或局部构造的立体图宜画成轴测图。
4）不同比例的平、剖面图，其抹灰层、楼地面、材料图例的省略画法，应符合下列规定：（a）比例大于1：50 的平、剖面图，应画出抹灰层与楼地面的面层线，并宜画出材料图例。
（b）比例等于1：50 的平、剖面图，宜画楼地面的面层线，抹灰层的面层线应根据需要而定。
（c）比例小于1：50 的平、剖面图，可不画抹灰层，但宜画出楼地面的面层线。
（d）比例为1：100或1：200的平、剖面图，可画简化的材料图例，（如砖墙涂红、钢筋混凝土涂黑等），但宜画出楼地面的面层线。
（e）比例小于1：100或1：200的平、剖面图，可不画材料图例，剖面图的楼地面面层可根据需要而定。
（f）相邻的立面图或剖面图宜绘制在同一水平线上，图内相互有关的尺寸及标高宜标在同一竖线上。
（13）尺寸标注：1）尺寸分为定位尺寸、定量尺寸和总尺寸3种，绘图时应根据设计深度和图纸用途确定所需注写的尺寸。
2）建筑的平、立、剖面图宜标注室内地坪、楼地面、地下层地面、阳台、平台、檐口、门、窗、台阶等处的标高。
3）楼地面、地下层地面、楼梯、阳台、平台、台阶等处的高度尺寸及标高，应按下列规定注写：（a）平面图及详图注写完成面标高。
（b）立、剖面图及详图注写完成面的标高及高度方向的尺寸。
（c）其余部位注写毛面尺寸及标高。
4）标注建筑平面图及个部位的定位尺寸，宜标注与其最邻近的轴线间尺寸。
标注建筑剖面各部位的定位尺寸，宜标注其所在层次内的尺寸。
二、各种图形应该表示与标注的内容（一）平面图包括的内容及应标注的内容1.应包括的内容（1）表明建筑物的平面形状、房间布置和朝向，应包括房间、走道、楼梯、电梯、厕所、卫生间等。
有设备的房间如教室、厕所、浴室、盥洗间应画出设备位置。
（2）表明墙体、柱子的做法、画出门窗位置及门的开启方向，表示出台阶、散水、花台、坡道、雨水管、暖气管沟、检查井采光井等投影。
（3）表示剖面图剖切位置与剖切方向，外墙平面图的剖切位置也可以在平面图中画出。
（4）表明室内地坪标高，首层还应表示室外地坪标高，首层平面图应绘有方向标志（指北针）。
（5）表示出外专业对土建专业的要求，如配电盘、消火栓、预留洞口等位置。
（6）应绘有轴线、轴线编号、尺寸线。
（7）各种投影可见部分只表示一次，如首层表示台阶、散水、花台、管沟等；二层则表示雨篷、阳台等；顶层平面应表示出屋顶出入孔的位置。
2.应标注的内容（1）建筑物的各部分尺寸，纵、横方向均应标注三道尺寸，即门窗洞口、墙垛与轴线的关系尺寸、轴线间的尺寸及总外包尺寸。
（2）内门的尺寸及定位尺寸（洞口与临近墙的关系）。
（3）每道墙均应有墙厚尺寸，其标注方法是与轴线的相关尺寸，柱子应有断面尺寸及与轴线的关系尺寸。
（4）注出轴线编号，横墙墙体用阿拉伯数字顺序编写，纵向墙体用汉语拼音字母正楷书写（其中I、O、Z除外）。
（5）注出房间名称或以编号形式注出（应在图外注出编号含义）。
（6）标高以”m”为单位，精确至小数点后3位，尺寸以“mm”为单位。
图中不必注出”m”、“mm”等字样。
（7）标注门窗代号，可以选用标准图号，也可以自行编号。
采用后者时，应在门窗表中注明出处。
（8）墙体外侧构造做法（散水、台阶、雨篷、挑檐、窗台等）的尺寸。
（9）剖面图的剖切位置及编号，可用甲—甲、A—A、I—I等方式注写。
（10）其他必须注出的问题、如材料图例、详图索引等。
（二）剖面图包括的内容及应标注的内容1．应包括的内容（1）表明建筑物的层次及层间关系（窗台、窗口、窗上部）。
（2）表明墙体、楼层檐口、散水、台阶、楼梯等构造关系，特别注意过梁、承重梁、圈梁等不得遗漏。
（3）画出轴线并进行编号。
选择好地面、楼面、顶棚、踢脚、墙裙、内墙面、屋面散水、台阶的构造做法及代号。
2.应标注的内容（1）垂直方向的尺寸、包括外部尺寸与内部尺寸2部分。
外部尺寸为3道，即窗台、窗口、窗上部。
室内外高差及细部尺寸；室内外高差及层间尺寸；总外包尺寸（总高度，从室外地坪至檐口）内部尺寸为门、高窗等的尺寸。
（2）水平方向的尺寸，只注轴线间尺寸，轴线圆内应编号。
（3）室内地坪、室外地坪、各层楼面、檐口顶部的标高。
（4）注出各处做法的代号。
（5）画、注出必要的详图索引编号。
（6）其他必须注出的，如材料图例、详图索引等。
（三）立面图应包括的内容及应标注的内容1.应包括的内容（1）立面图应以表示建筑物的外形轮廓为主，但也需要表达清楚门窗、阳台、雨篷、台阶室外楼梯、花坛、勒脚、檐口门头等的形式。
（2）表示出立面各部位的装修做法代号。
2．应标注的内容（1）两端轴线编号。
（2）垂直方向上的3道尺寸，即分尺寸、层高尺寸、及总外包尺寸（参考剖面图）（3）标注出室外地坪、首层地面、各层楼面、顶板结构上表面、檐口和屋脊上皮的有关相对标高。
（4）标注材料做法代号及详图索引代号。
（四）总平面图包括的内容及应标注的内容1.应包括的内容（1）新建建筑物平面形状、建筑物的层数（组合体型是应按部位标注）总体面积（按单体标注）首层地坪的结对标高值、主要出入口的位置等。
（2）原有建筑物构筑物、拟建建筑物、拆除建筑物的轮廓。
（3）新建道路及原有道路、拟建道路、绿地、花池、水池等。
（4）纵向坡度、绝对标高值、方向标志等。
2.应标注的内容（1）新建建筑物的外包尺寸及与基地原有建筑、道路、场地等的关系尺寸。
（2）基地尺寸（以m为单位，精确至小数点后2位）.（3）室外地坪的标高(以m为单位，精确至小数点后2位)。
（4）首层地坪的绝对标高值。
（5）道路尺寸、出入口位置及其尺寸，方向标志等。
（五）外墙详图包括的内容及应标注的尺寸1.应包括的内容外墙详图以墙身剖面为主，必要时还应配以外墙平面图及立面图。
外墙剖面的内容是：（1）室内外地坪交接处的做法。
该处节点必须表明基础墙的厚度、室内地坪的位置以及明沟、散水、坡道（或台阶）、墙身防潮层、首层地面、暖气管沟等的做法；并且必须表明踢脚、勒脚、墙裙等部位的装修做法；本层窗台范围内的全部内容，包括门窗过梁、室内窗台、室外窗台等的做法。
（2）楼层处节点的做法。
包括从下层窗过梁至上层顶棚范围内的各种构件、部位的做法；其间包括属于下层的雨篷、遮阳板、楼板、圈梁、阳台板、阳台栏板或栏杆，以及属于上层的楼地面、踢脚、墙裙、内外窗台、窗帘盒（杆）、吊顶棚；也应包括相应范围的内外墙面做法。
当若干楼层的做法一致时，应标出若干层的楼面标高。
（3）屋顶檐口处做法。
该处节点应该表明顶层窗过梁到檐口、女儿墙上皮范围内的全部内容。
如：顶层门窗过梁、圈梁、窗帘盒、窗帘杆、雨篷、遮阳板、顶层屋顶板、屋架、屋面、檐口、女儿墙、天狗、排水沟、集水斗或雨水管等。
2.应标注的内容（1）墙于轴线的关系尺寸，轴线编号、墙厚或梁宽。
（2）标注出细部尺寸，其中包括散水宽度、窗台高度、窗上口尺寸、挑出窗口过梁、挑檐的细部尺寸、挑檐板的挑出尺寸、女儿墙的高度尺寸、层高尺寸及总高尺寸。
（3）标注出主要标高。
其中包括室外地坪、室内地坪、楼层标高、顶板标高。
（4）应标出室内地面、楼面、吊顶、内墙面、踢脚、墙裙、散水、外墙面、内墙面、屋面、突出线脚的构造做法代号。
（六）楼梯详图包括的内容及应标注的内容1.应包括的内容（1）楼梯平面：一般包括3个，即首层、标准层、顶层平面。
在这些图中，应该包括楼梯段、休息平台、楼梯井、楼层平台及窗、门的位置等，并注有楼梯间的墙厚及轴线编号。
（2）楼梯剖面：表明休息板和楼层标高、各跑楼梯的构造、步数、构件的搭接做法、楼梯栏杆的式样和扶手高度、楼梯间门窗洞口详图索引及材料图例。
（3）楼梯详图：一般包括踏步防滑、底层他不、栏杆、栏板及扶手连接、休息板处护窗栏杆、顶层扶手入墙等。
2。
应标注的内容（1）楼梯平面，应搬出休息板、楼梯段的宽度、楼梯井宽度、楼梯段水平投影长度、首层及楼层的平面标高、楼梯的上下方向（以±0.00及各层地面为起点）及上下步数、墙厚及与轴线的关系、标出门窗编号或代号、轴线圆及编号、剖切线等。
（2）楼梯剖面，应标出室内地面、室外地面、楼地面、休息板的标高及做法代号，栏杆高度、进深尺寸及轴线圆等。
（3）楼梯详图：应标出详细尺寸及做法层次等。
