武汉王家墩中央商务区建设投资股份有限公司
精装修施工图深化设计管理办法（试行）修订

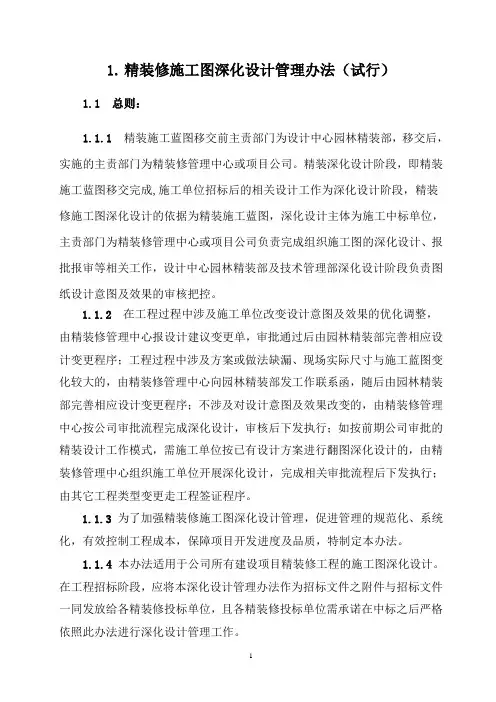

第一章总则
第一条为了加强精装修施工图深化设计管理，促进管理的规范化、系统化，有效控制工程成本，保障项目开发进度及品质，特制定本办法。
第二条本办法适用于公司所有建设项目精装修工程的施工图深化设计。在工程招标阶段，应将本深化设计管理办法作为招标文件之附件与招标文件一同发放给各精装修投标单位，且各精装修投标单位需承诺在中标之后严格依照此办法进行深化设计管理工作。
第三条公司所有建设项目的精装修施工图深化设计成果需经公司相关部门进行联合评审，确认后方可使用。
第二章精装修施工图深化设计概念
第四条“精装修深化设计”是指在业主或设计单位提供的施工图基础上，在精装修工程完成招标后，按合同约定或工程需要，由中标施工单位或供应商结合施工现场实际情况对原精装修图纸进行细化、优化的深化设计图纸，精装修施工深化设计图是对原图纸进行补充、完善及调整，原则上不改变原装修图纸的设计效果、使用功能及成本造价。若因设计图纸错漏的深化可能造成影响设计效果、使用功能和成本造价的变更，则应由设计单位提供相关补充图纸，具体范围的界定若产生异议，则通过会议协调划分。精装修施工图深化设计根据不同设计深度可分为二个层面：
（1）已有施工图但不完备，如节点大样图只给出所用饰面材料而未给出具体做法等，由精装修施工单位完成补充设计，并由精装修管理中心组织，
设计中心、与设计单位确认做法是否满足设计意图。如施工图中立面方案缺失，则由设计中心组织设计单位增补相关方案图纸及做法。如原设计基层做法无法实施，精装修施工单位调整施工工艺及安装方案，设计部门及相关部门确认无异议后需共同书面确认。
（2）设计图纸已达到施工图要求，但具体实施过程中仍需继续施工细化，主要体现在精装修施工方面，如天花综合排版深化图、木作及石材等建筑装饰材料排版深化图、家具制作安装深化图、水电空调等安装专业定位深化设计图等。其中天花综合排版深化图分两类，
1.简装住宅类综合点位较少的项目，由精装修施工单位深化排版，由精装修管理中心组织，设计中心、技术中心、项目公司及相关设计单位、施工单位共同确认。
2.大型公建、豪宅类项目机电专业相对复杂，协调量巨大，为保证工程期间反复协调影响工期和减少现场拆改增加成本，该项内容应在设计阶段完成系统综合并末端定位，现场调整应仅针对现场实际尺寸对点位位置细微调整。
第三章精装修施工图深化设计目标
第五条通过对施工图的继续深化，对具体的构造方式、工艺做法和工序安排进行优化调整，使深化设计后的施工图完全具备可实施性，满足精装修工程尺寸的精确性、装饰效果及使用功能的合理性。通过深化设计对施工招标图中未能表达详细的工艺性节点、剖面进行优化补充，对工程量清单中未包括的施工内容进行补漏拾遗，准确调整施工预算，相关增项内容判定原因后由相关部门通过正式流程予以确认。
通过深化设计对施工图纸的补充、完善及优化，进一步明确精装修与土建、幕墙、消防、强弱电等其它专业的施工界面，明确彼此可能交叉施工的内容，为各专业顺利配合施工创造有利条件。
第四章精装修施工图深化设计的作用
第六条精装修深化设计作为设计与施工之间的介质，立足于协调配合其他专业，保证本专业施工的可实施性、成本的可控性，同时保障设计创意的最终实现。深化设计工作强调提前发现问题，反映问题，并提出有建设性的解决方法。在发现问题及反映问题的过程中，深化设计提出合理的建议，提交建设单位参考，协助建设单位迅速有效地解决问题，加快推进项目的进度。
第五章精装修施工图深化设计的主要内容
第七条综合天花龙骨、吊顶的排版深化图
根据现场实测后确定的深化图尺寸，出具顶面的布置图、灯具定位图、消防喷淋、检修孔、空调风口定位图等，并考虑吊筋、龙骨间距，洞口加强，转角抗裂，收边节点，灯具及空调布置冲突等。
第八条水电空调点位深化图
“给水点、排水管、管道走向、打洞位置、出水口及阀门高度、水管管径规范等”以上内容在建筑情况复杂的项目中，不同换页图纸在设计过程中南面出现相互冲突矛盾的情况，需要花费大量的时间成本，且精装修管理中心无相应专业工程师，审核及协调难度大。
建议由设计中心园林精装部与技术中心将土建与精装设计统筹考虑，配合完成相关方案及综合图纸，将问题消化在前期图纸阶段，有效避免现场反复拆改。
第九条立面综合深化图
室内各空间立面或公用空间各方向的立面均应绘制完整。室内立面应将相应部位的天花剖面一并画出，并标注天花造型的尺寸与标高的对应关系。开关插座立面布置及使用功能，部品（件）布置合理性、是否与框架梁柱冲突、整体布局效果、局部净高等均应绘制完整（尤其厨、卫需出具设计细化
方案）。
第十条石材墙、地面的排版深化图
石材尺寸、缝宽，开槽角度、开槽方式，对缝方式，拼花样式，与其他专业外露设备（消防箱、开关面板、电梯面板等）的收口方式等，与强弱电管线的定位点，与给排水管、地漏的定位图均应绘制完整，并保证视线关注处规则整齐及考虑部品（件）安装完成后的格局变化。
需界定加工石材招标图由何部门提供。
第十一条面砖及木地板的排版图
面砖及木地板的尺寸、缝宽，小尺寸木地板、面砖的规避等，在窗口、阳角、台面、棚线等处应该尽量排整砖，保证视线关注处规则整齐及充分考虑深化设计排版中的成本控制因素。
第十二条木制品（木门、衣柜、高柜、浴室柜、橱柜、墙顶木饰面、木格栅等）、铁艺栏杆及不锈钢制品加工深化图。
上述的部品（件）材质及样式的选择，需要主控方对原精装修设计图的方案有较深的了解，故应由设计中心园林精装部组织供应商根据现场实际测量的尺寸，根据深化图中收口处理的方式进行深化。
第十三条卫浴五金、淋浴房安装布置图
卫浴五金及淋浴房的选型需要主控方对原精装修设计方案有较深的了解，故应由设计中心园林精装部根据招标文件中的要求及施工图纸的要求，组织相关供应商根据最终确认的样式对卫浴五金、淋浴房进行深化设计。
第十四条节点做法详图深化
施工中的关键部位及需要重点表达的部位，均应绘制节点详图以保证观感效果及质量，针对保证节点防裂、防水、防空鼓的措施，各节点做法应具有可实施性。
第六章精装修施工图深化设计的基本要求
