圣东尼机基本设定1. 语言.key to prog---space—customer—Lcd set—language—English—RETURN确认—ESC退出—S 存盘2. 设定感应器：key to pro.—space—F—O—64—sensors identification—RETURN—每个感应器按顺序由闪烁的绿灯依次变为红灯—等待—关机开机。
3．检查纱嘴动作：key to prog—space—E—chain autotest—yarn fingers—4．检查机械针舌开启器。
不能抖动。
5．设定感应器灵敏度：key to prog—F—O—sensors paramaters configuration—Return—sensors sensitivity(设为2)—CTRL+C—CTRL+S6.检查SFE棉纱输送器是否会转。
如果用key to prog—s –1948—epprom reset(最后一项)—RETURN把机器格式化了。
须做以下设定。
7．针数：key to prog—s—1948—D—needle number—1152(看机器定)—ESC—S—关机开机8．筒径：key to prog—s--1948—R—diameter—13(看机器定)—ESC—S—关机。
9．找零位。
Key to prog—space—Z—1948—RETURN—点动，待针筒度数变化跳动时。
慢慢把缺口提花针点动止与零位三角对准—RETURN—ESC--S。
10．LVDT calibration(寻找压针马达的最高和最低位置)：key to prog—space—LVDT menu—Lvdt calibration—ENTER—摁START开动机器。
机器找完8个压针马达后—ESC—S。
11．LVDT 布面调节：编织一平纹—F1—space—L—stich cam zero set--return—START开动机器—用测速仪测速（m/min）,测好后—ESC—S。

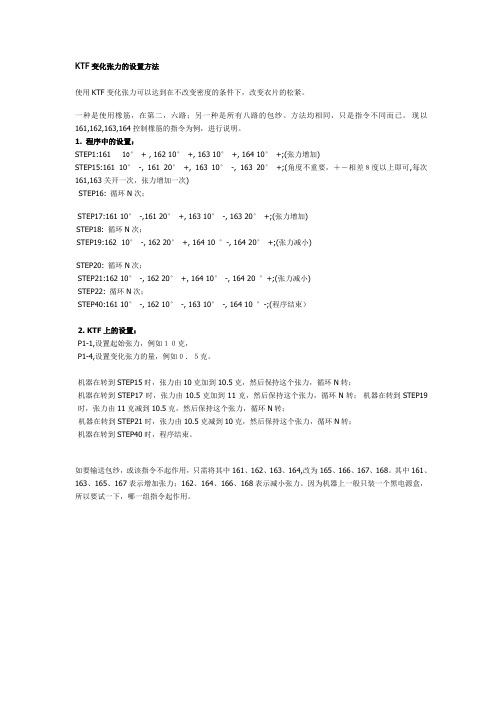

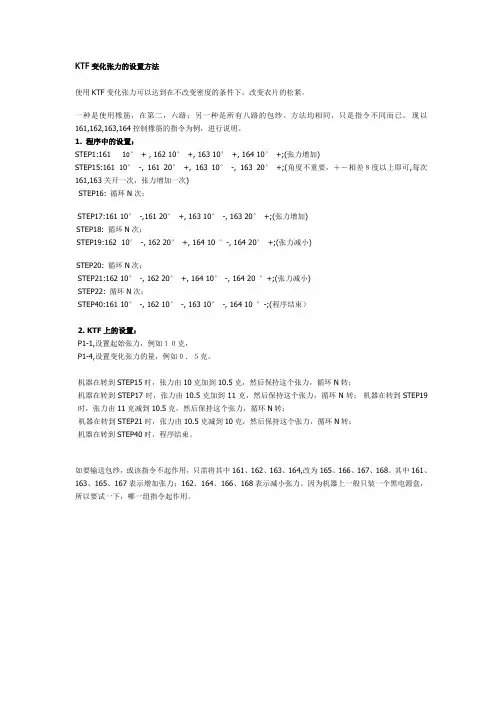

KTF变化张力的设置方法使用KTF变化张力可以达到在不改变密度的条件下，改变衣片的松紧。
一种是使用橡筋，在第二，六路；另一种是所有八路的包纱。
方法均相同，只是指令不同而已。
现以161,162,163,164控制橡筋的指令为例，进行说明。
1. 程序中的设置：STEP1:161 10°+ , 162 10°+, 163 10°+, 164 10°+;(张力增加)STEP15:161 10°-, 161 20°+, 163 10°-, 163 20°+;(角度不重要，＋－相差８度以上即可,每次161,163关开一次，张力增加一次)STEP16: 循环N次；STEP17:161 10°-,161 20°+, 163 10°-, 163 20°+;(张力增加)STEP18: 循环N次；STEP19:162 10°-, 162 20°+, 164 10 °-, 164 20°+;(张力减小)STEP20: 循环N次；STEP21:162 10°-, 162 20°+, 164 10°-, 164 20 °+;(张力减小)STEP22: 循环N次；STEP40:161 10°-, 162 10°-, 163 10°-, 164 10 °-;(程序结束）2. KTF上的设置：P1-1,设置起始张力，例如１０克，P1-4,设置变化张力的量，例如０．５克。
机器在转到STEP15时，张力由10克加到10.5克，然后保持这个张力，循环N转；机器在转到STEP17时，张力由10.5克加到11克，然后保持这个张力，循环N转；机器在转到STEP19时，张力由11克减到10.5克，然后保持这个张力，循环N转；机器在转到STEP21时，张力由10.5克减到10克，然后保持这个张力，循环N转；机器在转到STEP40时，程序结束。

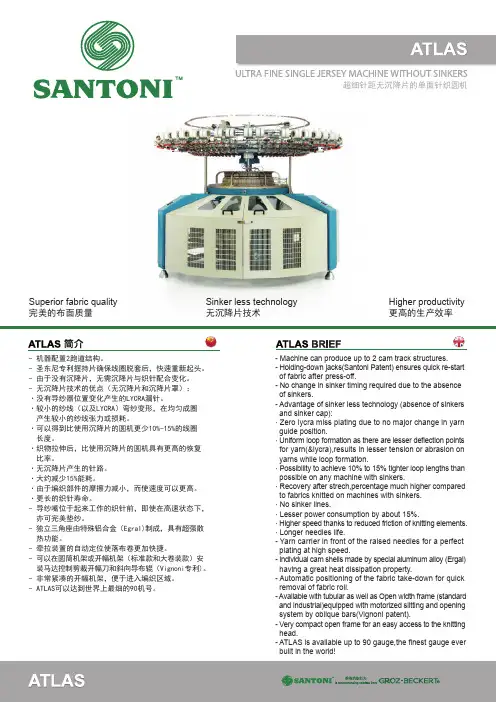

- 机器配置2跑道结构。
- 圣东尼专利握持片确保线圈脱套后，快速重新起头。
- 由于没有沉降片，无需沉降片与织针配合变化。
- 无沉降片技术的优点（无沉降片和沉降片罩）：·没有导纱器位置变化产生的LYCRA漏针。
·较小的纱线（以及LYCRA）弯纱变形，在均匀成圈 产生较小的纱线张力或损耗。
·可以得到比使用沉降片的圆机更少10%-15%的线圈 长度。
·织物拉伸后，比使用沉降片的圆机具有更高的恢复 比率。
·无沉降片产生的针路。
·大约减少15%能耗。
·由于编织部件的摩擦力减小，而使速度可以更高。
·更长的织针寿命。
- 导纱嘴位于起来工作的织针前，即使在高速状态下， 亦可完美垫纱。
- 独立三角座由特殊铝合金（Egral)制成，具有超强散 热功能。
- 牵拉装置的自动定位使落布卷更加快捷。
- 可以在圆筒机架或开幅机架（标准款和大卷装款）安 装马达控制剪裁开幅刀和斜向导布辊（Vignoni专利)。
- 非常紧凑的开幅机架，便于进入编织区域。
- ATLAS可以达到世界上最细的90机号。
- Machine can produce up to 2 cam track structures.- Holding-down jacks(Santoni Patent) ensures quick re-start of fabric after press-off.- No change in sinker timing required due to the absence of sinkers.- Advantage of sinker less technology (absence of sinkers and sinker cap):· Zero lycra miss plating due to no major change in yarn guide position.· Uniform loop formation as there are lesser deflection points for yarn(&lycra),results in lesser tension or abrasion on yarns while loop formation.· Possibility to achieve 10% to 15% tighter loop lengths than possible on any machine with sinkers.· Recovery after strech,percentage much higher compared to fabrics knitted on machines with sinkers.· No sinker lines.· Lesser power consumption by about 15%.· Higher speed thanks to reduced friction of knitting elements.· Longer needles life.- Yarn carrier in front of the raised needles for a perfect plating at high speed.- Individual cam shells made by special aluminum alloy (Ergal) having a great heat dissipation property.- Automatic positioning of the fabric take-down for quick removal of fabric roll.- Available with tubular as well as Open width frame (standard and industrial)equipped with motorized slitting and opening system by oblique bars(Vignoni patent).- Very compact open frame for an easy access to the knitting head.- ATLAS is available up to 90 gauge,the finest gauge ever built in the world!Superior fabric quality 完美的布面质量Sinker less technology 无沉降片技术Higher productivity 更高的生产效率超细针距无沉降片的单面针织圆机声明：宣传单中的所有信息仅作参考，圣东尼公司有权先行修改。
SANTONI SM8TOP2S Digraph3plus 使用指南香港中大实业有限公司译者序本手册是由香港中大实业有限公司上海办事处张辉根据Digraph3plus使用指南翻译，香港中大实业有限公司上海办事处岑凌校对、编辑。
如有译错或未译之处，请参考英文原件，本文错误之处在所难免，欢迎指正！译者：张辉编整：岑凌2004年7月欢迎进入SANTONI 机器DIGRAPH3PLUS 使用指南机器型号SM8 TOP2/TOP2S一．Knitting Basics 针织基础第一）沉降片不工作（parked 位置），织针轻微的升起减少刚刚形成线圈上的张力第二）通过三角或提花片推动织针向上升起，线圈打开针舌。
在织针升起的同时，沉降片向针筒中心方向移动，片喉握持线圈。
第三）织针由三角或提花片推动继续向上升起（如果织针是被三角推动，它将被固定三角推倒中间高度/位置，接着它将被重新选针，被选中的由提花片再次推高）直到到达最高位置准备吃纱。
（如果导纱嘴被调低，纱线在织针回到中间高度时就会被织针吃到）。
老线圈打开针舌后，滑到针杆上。
第四）针钩（针头）钩住线圈，开始下降。
沉降片向后退，让新纱线落到沉降片的片肩上。
（沉降片真正帮助编织的部分）。
第五）沉降片完全退回，织针继续下降，老线圈闭合针舌。
第六）织针继续下降，老线圈沿着闭合的针舌越过针头脱落。
同时形成新线圈。
Knitting terry 编织毛圈第一）当织针上升的时候，沉降片在推进位置，握持住线圈，请注意两根纱线中的一根在沉降片片鼻上。
织针被提花片推起。
第二）沉降片退回。
织针到达最高点，添入两根纱线，下面的纱线将进入沉降片片喉内，而另一根纱线将停在沉降片片鼻上。
第三）沉降片向前移动，织针开始下降。
两根纱线一根在沉降片鼻上，一根在沉降片片喉上。
第四）沉降片完全被推出，织针完全下降形成一个新线圈，而在沉降片片鼻上形成一个毛圈。
Needle selection选针选针器的选针刀片将提花片推进针筒。
0 黑色不起针1 绿色全起针Fulldeaning2 红色起半针Fulltaeking <集圈>5 15号色起口色13号色扎口色不能改动Esc退出F1压缩.展开.互换F2颜色跳动F3底色.提花片.下拉头F4 0.1.集圈三角.2.3.退圈三角 4.5.压针三角退出. 6.7.压针三角交替位置F5 5-8路纱嘴F6 1-4路纱嘴F7 5=8路纱嘴F8 0哈夫针出半位1哈夫针出全位2哈夫进半位3哈夫进全位4右边针脚保护中5左边针脚保护中6扎口结束吹气7哈夫针收进半位F9 缩小画板区域F10 放大画板区域F11 画直线F12 填充<填满某封闭区域的颜色>Print Screen Sysrq….<Modify>修改颜色Scroll Lock….<Pick>选取颜色Pause break….<clear>清除颜色Insert….单项选择功能<插入>Delete…单项选择功能<删除>Home…目录起始点位置End....目录末点位置Page up….向前翻页<移动>Page doun…向后翻页<移动>F1 Reset,cydc endLine 10 Rapid zero set 块速回零1 End of cycle 循环结束Line 2 FontR-body wint filet stitch pattern No font部位名称Line3 Air commands 吹气命令01111111111Suctions hood command 出口打开1Disable Cutters 剪刀抬起<不用>2Item expulsion air blow 织物出口感应Line4 Cyclinder speed 针筒速度红代码转改浅兰1 ,3, 5, 7 , 黄2,4,6,8 在机器上设定深兰Line5 V arious commands bit function0Cleaning fan 风机<独立的一般不用>1Item pass enable 织物经过反馈信号<用在起口,结束段>Line6-8 空Line9 Head control 机头控制0 Head level for short cut 不用1 Head level for cong cut 不用Line10 Partializer valve setting 风门Position 0 防扭12 无吸风红1, 2黑0, 1主位用004 结束用法002 收口用场5,6,7.起口000 黑002 红003深兰004浅兰005浅黄006粉红007白橡筋001 绿Line11 --Friangles reg setting 压针三角位置共有十五个位置Line12 Lycra feeder setting 包纱设定Line13 bit functionLine14 空Line15 Latch opener 开针舌器0 Latch opener 1-3-5-71 Latch opener 2-4-6-8深兰色全用红色只用扎口.2.4.6.8 黑色全退出Line16 Latch stop exclusion bit function 探针灯亮退出八路黑色全用白色全退出兰灰1.3.5.7.退出 2.4.6.8.用Line17 KTF Feeds 2-4-6-8 setting单独控制Inc/pec 加减张力Line18 KTF feeds 1-3-5-7-Line19 KTF 4th feed 第4路KTFLine20 KTF 8th feed 第8路KTFLine 21-22 空Line 23 Enable shape yf 7half0 Yarnfinger nr7 half ist feed 第二季度个纱嘴半位1…………………………………………………..2 …………………………………………………..3……………………………. …………………….4……………………………. ….................................5…………………………. ……………………..6…………………………………………………7………………………….. ………………………..Line 24 Enable shape yf 30 Yarnfinger nr3 ist feed 每路的第三个纱嘴1 ……………………..2 ……………………3 …...................................4 …………………………….5 ….......................................6 …………………………….7 …………8thLine 25 Yf nr6 outomotil每路第二代个纱嘴自动跳动Line 26 Yf nr 1-2-3 half 每路的1-2-3- 纱嘴半位Line 27 Enable shape yf 4每路第4个纱嘴Line 28 Yf nr 6 manual 第6个纱嘴的编程功能Line 29 空Line 30 空Line31 Yarnf exit delaF2 2A打松2B 纱嘴2C生克罩2D添色纱Block2—stitch var yf shape0 stitch var level1 一级打松1 ……………….2 二级打松2 shope yornfingers 5 第5个纱嘴跳动3 stitch var feeds 1-3-5-7- 打松1-3-5-7-4……………………..2-4-6-8 打松2-4—6-85 shape yornfingers 7 half 第7个纱嘴半位跳动荡6………………….3.4. 3.4号纱嘴跳动7 Exclusion of yarnfingers 6 第6个纱嘴禁止跳动F3Block 3A jack extraction 下拉三角3C0 Pattern jack extraction 1 st feed2 ……………………….. 2nd…..4 …………………………. 3rd……6 ………………………. 4th…….Block 3 B 3 D0 …………………………….5th…..2 ……………………………6th….4 ……………………………7th….6 ……………………………8th….F4 Block4A—ist feed cams 4B---2nd 4c—3nd 4d—4nd0 Tucking cam ist feed oll 集圈1 ……………………………half2 Clearing cam ist feed oll 退圈3 …………………………half4 Transfer cam ist feed half 哈夫针三角自动调节密度无4。
圣东尼机基本设定
1. 语言.key to prog---space—customer—Lcd set—language—English—RETURN确认—ESC退出—S 存盘
2. 设定感应器：key to pro.—space—F—O—64—sensors identification—RETURN—每个感应器按顺序由闪烁的绿灯依次变为红灯—等待—关机开机。
3．检查纱嘴动作：key to prog—space—E—chain autotest—yarn fingers—
4．检查机械针舌开启器。
不能抖动。
5．设定感应器灵敏度：key to prog—F—O—sensors paramaters configuration—Return—sensors sensitivity(设为2)—CTRL+C—CTRL+S
6.检查SFE棉纱输送器是否会转。
如果用key to prog—s –1948—epprom reset(最后一项)—RETURN把机器格式化了。
须做以下设定。
7．针数：key to prog—s—1948—D—needle number—1152(看机器定)—ESC—S—关机开机
8．筒径：key to prog—s--1948—R—diameter—13(看机器定)—ESC—S—关机。
9．找零位。
Key to prog—space—Z—1948—RETURN—点动，待针筒度数变化跳动时。
慢慢把缺口提花针点动止与零位三角对准—RETURN—ESC--S。
10．LVDT calibration(寻找压针马达的最高和最低位置)：key to prog—space—LVDT menu—Lvdt calibration—ENTER—摁START开动机器。
机器找完8个压针马达后—ESC—S。
11．LVDT 布面调节：编织一平纹—F1—space—L—stich cam zero set
--return—START开动机器—用测速仪测速（m/min）,测好后—ESC—S。
