某高层宾馆建筑给排水设计——毕业设计某高层宾馆建筑给排水设计摘要本文主要介绍了某高层宾馆的建筑给排水的设计。
主要包括给水系统、排水系统、消防系统、热水系统和雨水系统。
给水系统包括用水量的计算、给水分区的选择和管道的水力计算。
排水系统包括排水管的水力计算、通气管的设计和排污泵的选择。
消防系统包括消防用水量的计算、消防分区的划分、管道水力计算和消防泵的选择。
热水系统包括热水用水量、热媒量计算、加热器和循环泵的选择、管网水力计算。
雨水系统包括雨水量计算和雨水管布置方案。
本文具体分为给排水设计说明、给排水设计计算、致谢和参考文献四个部分。
关键词:给水系统;消防系统;热水系统;排水系统;雨水系统The Water-Supply and Drainage Engineering of A High-RiseHotelStudent’s name: Hades Huang Advisor: Li Lan(School of Civil Engineering Zhejiang University of Science and Technology)AbstractThis paper introduces the design that the water-supply and drainage engineering of a high-rise hotel. Including water-supply, drainage systems, fire fight systems, hot water-supply systems and rain water systems. Water –supply system, including thecalculation of water consumption, the choice of water-supplydistrict and pipeline hydraulic calculation. Drainage systems includingthe hydraulic calculation of drain, the tube design and the choice ofthe sewage pump. Fire fight system, including the calculation of thefire water, the division of the fire Service Division, the hydraulic calculation of pipeline and the choice of fire pump. Hot water-supply system, including the calculation of the hot water consumption and the amount of heat medium, heater and circulating pump selection, pipe network hydraulic calculation. Stormwater system, including the calculation of stormwater and rain water pipe lay out. This paper is divided into specific note to the drainage design, thank the rain sewage, reference of four parts.Key words: Water supply-system;Fire fight system;Hot water-supply system;drainage system; Rain water system目录摘要 (I)Abstract (II)1设计说明书 ............................................... 1 1.1工程概况 ..................................................... 1 1.2给水系统设计 (1)1.2.1给水方案选择 ..................................................................... .. (1)1.2.2给水方案选择依据 ..................................................................... (1)1.2.3给水方案的确定 ..................................................................... . (2)1.2.4给水附件 ..................................................................... . (2)1.2.5生活水泵和泵房 ..................................................................... ................ 2 1.3消火栓给水系统 (3)1.3.1消火栓给水系统说明 ..................................................................... .. (3)1.3.2消火栓给水系统的组成 ..................................................................... . (3)1.3.3消防管道布置 ..................................................................... .. (4)1.3.4消火栓布置 ............................................................................................. 4 1.4自动喷水灭火系统 (4)1.4.1自动喷水灭火系统说明 ..................................................................... . (4)1.4.2自动喷水灭火系统的组成 .....................................................................41.4.3自动喷水灭火系统的喷头布置形式 ..................................................... 5 1.5热水系统设计 (5)1.5.1热水设计说明 ..................................................................... .. (5)1.5.2热水系统组成 ..................................................................... .. (5)1.5.3热水系统附件 ..................................................................... .................... 5 1.6排水系统设计 (6)1.6.1排水系统的组成 ..................................................................... . (6)1.6.2排水管道类型 ..................................................................... .. (6)1.6.3排水管道的布置和敷设 ..................................................................... . (6)1.6.4通气管的设置 ..................................................................... .................... 6 1.7雨水排水系统设计 (7)2 给水系统设计计算 ......................................... 8 2.1给水系统分区 ................................................. 8 2.2用水量计算 (8)2.2.1最高日用水量 ..................................................................... .. (8)2.2.2最高日最大时用水量 ..................................................................... ........ 9 2.3生活水箱设计计算 ............................................. 9 2.5室内给水管网水力计算 .. (9)2.5.1计算公式 ..................................................................... . (9)2.5.2管径确定 ..................................................................... .. (10)2.5.3下区给水管网水力计算 ..................................................................... .. 102.5.4上区给水管网计算 ..................................................................... . (13)3消火栓系统设计计算 ...................................... 17 3.1消防用水量 .................................................. 17 3.2消火栓系统设计计算 (17)3.2.1消火栓间距 ..................................................................... . (17)3.2.2消防管道水力计算 ..................................................................... . (19)4自喷系统设计计算 ........................................ 21 4.1系统分区 .................................................... 21 4.2设计基本数据 ................................................ 21 4.3水力计算 .................................................... 21 4.4消防水箱、贮水池计算 . (27)4.4.1消防水箱计算 ..................................................................... (27)4.4.2消防水池计算 ..................................................................... (27)5热水系统设计计算 ........................................ 28 5.1热水用水量计算 .............................................. 28 5.2热媒量计算 .................................................. 29 5.3加热器容积计算 . (29)5.4盘管加热面积 (30)5.5膨胀罐设计计算 (30)5.6室内热水管网水力计算 (31)6排水系统设计计算 (33)6.1排水定额和设计秒流量的计算 (33)6.1.1排水定额 ..................................................................... .. (33)6.1.2设计秒流量 ..................................................................... . (33)6.2排水管道设计计算 (34)6.3排水管水力计算 (35)6.4通气管道设计计算 (37)6.5排污泵设计计算 (37)7雨水系统设计计算 (38)7.1雨水量设计计算 (38)7.1.1雨水量计算 ..................................................................... . (38)7.1.2雨水管的确定 ..................................................................... .................. 38 致谢 .................................... 错误～未定义书签。
摘要本设计的主要任务是延安某二十五层酒店给水排水工程设计,设计的主要内容包括:建筑给水系统、建筑消防系统（包括消火栓给水系统和自动喷淋系统的设计)、建筑排水系统、建筑雨水系统.本建筑地下1层,地上25层,建筑总面积28670m2，地下面积1942。
8 m2，地上面积26727.2 m2，总建筑高度94。
3m.地上二十五层,地下一层，地下一层为水泵房、设备间、发电房等。
一层为大堂、商务中心及餐厅、酒吧、茶座,二层为西餐厅及客房，三楼为会议室、健身房、办公室及客房，四～八层为客房，九层为客房，十～十一层为客房,十二~二十五层为客房。
市政给水管网常年可资用水压为0.30MPa,经技术经济比较，室内给水系统拟采用竖向分区给水方式。
初步拟定该建筑给水系统分三区:下区-1~3层由市政给水管网的压力直接供水；中区4～8层，由高位水箱减压供水，下行上给;上区（9~25层)采用水泵水箱联合供水,下行上给。
建筑排水系统设计采用粪便污水和生活废水分别排出的方式即分流制。
建筑雨水系统采用普通外排水的排水方式.消火栓给水系统分为室内消火栓给水系统和室外消火栓给水系统，消火栓的布置范围包括各楼层、消防电梯前室和屋顶检验用。
消火栓保护半径为28.52m。
建筑内自动喷淋系统的喷头数量较多，根据规范喷头总数大于800个,故需要进行分区。
平面分东两侧，西侧低区为1~8层,高区为9~28层；东侧低区为1～3层，高区为4~8层。
关键词：建筑给水系统，排水系统,消火栓系统,自动喷淋系统AbstractThe main task of this design is the water supply and drainage design of High-rise office building in GuangZhou。
The content of my design includes the design of the building water supply system, the building water drainage system, the building storm—water system, the hydrant water supply system and the automatic sprinkler system。

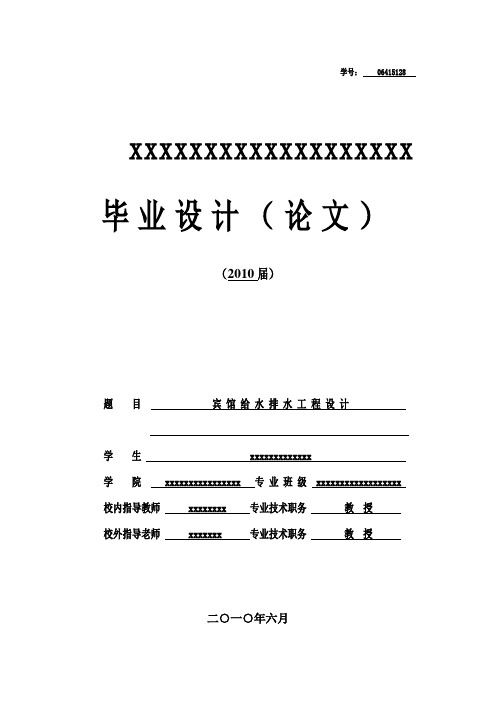

学号： 06415128 xxxxxxxxxxxxxxxxxxx 毕业设计（论文）（2010届）题目宾馆给水排水工程设计学生 xxxxxxxxxxxxx学院 xxxxxxxxxxxxxxxx 专业班级 xxxxxxxxxxxxxxxxxx校内指导教师 xxxxxxxx 专业技术职务教授校外指导老师 xxxxxxx 专业技术职务教授二○一○年六月宾馆给水排水工程设计摘要：本设计是二十二层宾馆的建筑给排水设计，主要包括给水系统、排水系统、消防系统、热水系统。
给水系统采用分区供水，1到5层为一区，由市政管网直接供水；6层到15层为二区，由水泵从地下贮水池加压供水，并设变频调速装置。
排水系统采用污、废水分流制，坐便器出水直接排入市政污水管网；底层单独排水，排水立管设专用通气管。
消防系统主要采用室内消火栓系统，火灾初期10min消防用水量由屋顶消防水箱供给，消防水箱的水源由生活水泵从生活水池抽取；10min后的消防启动消防水泵，从消防水池抽水供消火栓使用。
热水系统采用闭式机械循环系统，热水的分区系统同冷水系统；采用集中热水供应，冷水经过容积式加热器加热后由提升泵供向配水管网。
排水系统采用螺旋消能排水管材，就近排入市政污水管网。
关键词：建筑给排水高层建筑Abstract：The design of composite hotel buildings is the construction of 22 water supply and drainage design,including water supply system,drainage systems,fire protection system,hot water systems.Water supply system using regional water supply,1 to 5 for first,the net direct from the municipal water supply;6 to 15 for second,from pumps from underground storage pond pressurized water supply,and based Frequency Control Devices.A sewage drainage system,waste water diversion system,Toilet water directly into the municipal sewer network; bottom separate drainage,drainage Legislative tracheal tube-based dedicated.Fire hydrant system is mainly used indoors,10 min fire early fire from the roof water supply tank fire, water tanks of water from fire pumps life taken from the pond life;10 min after the fire started fire pumps,pumping water from a fire hydrant available for use.Closed-mechanical systems using hot water circulation system,the water district system and the cold water system,used on hot water supply,the volume of cold water-heater heated by upgrading pump For the distribution mains network.Consumers using the drainage system can spiral drainage pipe,the nearest municipal sewage discharged into the pipe network.Key words: building water supply and drainage high-rise building2 设计说明2.1 室内给水工程2.1.1 给水系统选择因城市管网常年可利用水头远不能满足高层用水的要求，故考虑二次加压，根据原始资料，本建筑屋顶水箱底标高61.6m，若直接采用水泵和水箱供水系统，下面几层供水压力将超过0.5mPa。

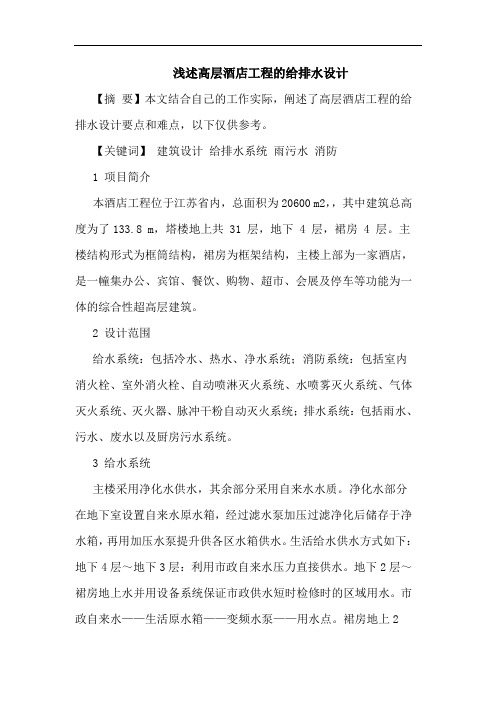

浅述高层酒店工程的给排水设计【摘要】本文结合自己的工作实际，阐述了高层酒店工程的给排水设计要点和难点，以下仅供参考。
【关键词】建筑设计给排水系统雨污水消防1 项目简介本酒店工程位于江苏省内，总面积为20600 m2，，其中建筑总高度为了133.8 m，塔楼地上共 31 层，地下 4 层，裙房 4 层。
主楼结构形式为框筒结构，裙房为框架结构，主楼上部为一家酒店，是一幢集办公、宾馆、餐饮、购物、超市、会展及停车等功能为一体的综合性超高层建筑。
2 设计范围给水系统：包括冷水、热水、净水系统；消防系统：包括室内消火栓、室外消火栓、自动喷淋灭火系统、水喷雾灭火系统、气体灭火系统、灭火器、脉冲干粉自动灭火系统；排水系统：包括雨水、污水、废水以及厨房污水系统。
3 给水系统主楼采用净化水供水，其余部分采用自来水水质。
净化水部分在地下室设置自来水原水箱，经过滤水泵加压过滤净化后储存于净水箱，再用加压水泵提升供各区水箱供水。
生活给水供水方式如下：地下4层～地下3层：利用市政自来水压力直接供水。
地下2层～裙房地上水并用设备系统保证市政供水短时检修时的区域用水。
市政自来水——生活原水箱——变频水泵——用水点。
裙房地上2层～地上4层：市政自来水——生活原水箱——变频水泵——用水点。
主楼地下2层～地上1层：市政自来水——生活原水箱——过滤水泵——净化水设备——主楼净水箱——变频水泵——用水点。
主楼地上2 层以上：市政自来水——生活原水箱——过滤水泵——净化水设备——主楼净水箱——加压水泵——中间水箱——加压水泵——高位水箱——用水点。
根据调节水量、消防储备水量及事故备用水的要求，综合考虑安全性以及经济性确定储水池和水箱的有效容积如下：生活原水箱：330m3（分成2 格）；主楼净水箱：180m3（分成2 格）；地下室消防水池：200m3；20 层生活高位水箱：30m3（分成 2 格）；屋顶生活高位水箱：40m3（分成 2 格）；20 层、屋顶消防高位水箱：18m3。

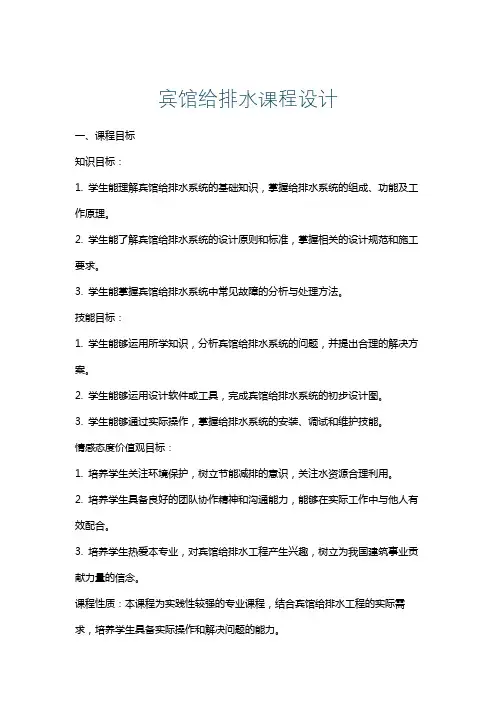

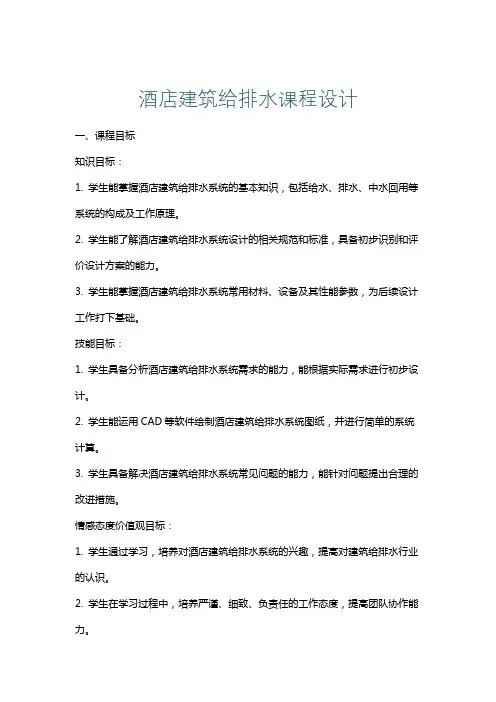

宾馆给排水课程设计一、课程目标知识目标：1. 学生能理解宾馆给排水系统的基础知识，掌握给排水系统的组成、功能及工作原理。
2. 学生能了解宾馆给排水系统的设计原则和标准，掌握相关的设计规范和施工要求。
3. 学生能掌握宾馆给排水系统中常见故障的分析与处理方法。
技能目标：1. 学生能够运用所学知识，分析宾馆给排水系统的问题，并提出合理的解决方案。
2. 学生能够运用设计软件或工具，完成宾馆给排水系统的初步设计图。
3. 学生能够通过实际操作，掌握给排水系统的安装、调试和维护技能。
情感态度价值观目标：1. 培养学生关注环境保护，树立节能减排的意识，关注水资源合理利用。
2. 培养学生具备良好的团队协作精神和沟通能力，能够在实际工作中与他人有效配合。
3. 培养学生热爱本专业，对宾馆给排水工程产生兴趣，树立为我国建筑事业贡献力量的信念。
课程性质：本课程为实践性较强的专业课程，结合宾馆给排水工程的实际需求，培养学生具备实际操作和解决问题的能力。
学生特点：学生已具备一定的建筑基础知识，具备初步的识图能力和动手操作能力，但缺乏实际工程经验。
教学要求：结合宾馆给排水系统的实际案例，采用理论教学与实际操作相结合的方式，提高学生的实际应用能力和综合素质。
将课程目标分解为具体的学习成果，便于教学设计和评估。
二、教学内容1. 宾馆给排水系统基础知识：包括给排水系统的定义、组成、功能及工作原理，重点讲解给水系统、排水系统、中水回用系统的原理及相互关系。
教材章节：第二章 宾馆给排水系统概述2. 宾馆给排水系统设计原则与规范：介绍宾馆给排水系统设计的基本原则、设计规范和施工要求，分析不同类型宾馆给排水系统的设计特点。
教材章节：第三章 宾馆给排水系统设计原则与规范3. 宾馆给排水系统设备及材料：讲解常用给排水设备、管材、附件的类型、性能及选用原则，分析各种设备在给排水系统中的应用。
教材章节：第四章 宾馆给排水系统设备及材料4. 宾馆给排水系统安装与施工：介绍给排水系统的安装工艺、施工方法及注意事项，分析安装过程中的质量控制要点。
旅馆给水排水设计1、旅馆建筑给水排水系统的用水水质应符合现行国家标准《生活饮用水水质卫生标准》GB 5749的规定。
四级和五级旅馆建筑的用水水质还应符合下列规定：（1）当对生活饮用水供水水源总硬度(以碳酸钙计)有要求时，应根据水源总硬度(以碳酸钙计)情况进行整个室内给水系统的水质软化；（2）经软化后的水硬度不满足厨房洗碗机、玻璃器皿洗涤机、制冰块机、洗衣房洗衣设备对给水的总硬度(以碳酸钙计)的要求时，应进行二次软化。
2、旅馆建筑给水系统应符合下列规定：（1）应根据建筑内功能的划分和当地供水部门的水量计费分类等因素，设置相应的生活给水系统，并应利用城镇给水管网的水压；（2）旅馆建筑生活用水定额应符合下列规定：1)最高日生活用水定额，应符合表6.1.2的规定。
表6.1.2 最高日生活用水定额注：1 一级旅馆建筑用水量含公共淋浴间、洗衣间及公共卫生间用水；二级旅馆建筑用水量除一级旅馆建筑用水量外，还含客房卫生间用水。
2 三至五级旅馆建筑用水量含公共部分的公共卫生间用水。
3 表中数值不包括职工用水。
4 二级旅馆建筑客房卫生间可取上限值，缺水地区宜取下限值。
2)厨房、洗衣房、理发室、游泳池、洗浴中心、室内水景、汽车冲洗及职工等用水定额应按现行国家标准《建筑给水排水设计规范》GB 50015的规定执行。
（3）给水设计应有可靠的水源和供水管道系统，当仅有一路城市引入管或供水不满足设计秒流量或压力要求时，应设置生活贮水池(箱)或加压供水设备；（4）一级至三级旅馆建筑客房卫生间用水器具配水点处的静水压，不宜超过0. 15MPa；四级和五级旅馆建筑卫生间选用特殊卫生器具时，其配水点静水压不宜低于0.2MPa；（5）二次加压给水的水泵房和水池(箱)间应为独立的房间，并应环境良好、便于维修和管理，不应与客房和需要安静的房间毗邻；水泵房及设备应采取消声和减振措施；高层建筑的加压给水泵出水管应采取消除水锤措施；（6）设有二次供水设施时，建筑物内给水系统的竖向分区和二次供水设施应符合现行行业标准《二次供水工程技术规程》CJJ 140的规定；（7）设有直饮水系统时，其设计应符合现行行业标准《管道直饮水系统技术规程》CJJ 110的规定；（8）设有游泳池及洗浴中心时，其设计应符合现行行业标准《游泳池给水排水工程技术规程》CJJ 122和《公共浴场给水排水工程技术规程》CJJ 160的规定；（9）客房、洗浴中心、厨房、洗衣房等供水管网应各自分开设置，并应分设水表计量，高级套房宜设独立的管道系统；（10）采用非饮用水作为冲厕、冲洗、汽车与地面及绿化浇洒等用水时，其水质应满足用水对象的要求，其管道应有明显的标志，且不得与饮用水管道相连接。

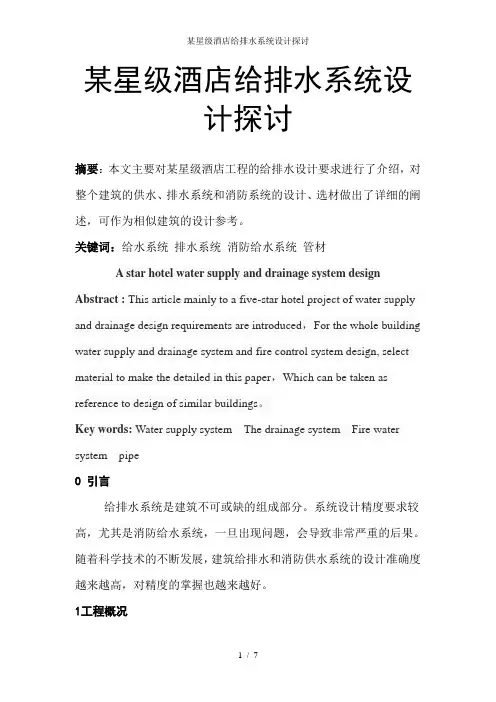

某星级酒店给排水系统设计探讨摘要：本文主要对某星级酒店工程的给排水设计要求进行了介绍，对整个建筑的供水、排水系统和消防系统的设计、选材做出了详细的阐述，可作为相似建筑的设计参考。
关键词：给水系统排水系统消防给水系统管材A star hotel water supply and drainage system design Abstract : This article mainly to a five-star hotel project of water supply and drainage design requirements are introduced，For the whole building water supply and drainage system and fire control system design, select material to make the detailed in this paper，Which can be taken as reference to design of similar buildings。
Key words: Water supply system The drainage system Fire water system pipe0 引言给排水系统是建筑不可或缺的组成部分。
系统设计精度要求较高，尤其是消防给水系统，一旦出现问题，会导致非常严重的后果。
随着科学技术的不断发展，建筑给排水和消防供水系统的设计准确度越来越高，对精度的掌握也越来越好。
1工程概况济宁某星级大酒店共有二十二层。
建筑占地面积为3117m²，整栋大楼的高度为89.7m，属于一类公共建筑。
地下二层高度为3.6m，地下一层高度为4.2m，地下室和一楼的楼层高度均为5m，一层至四层的楼层高度均为4.8m，五楼到二十二楼的楼层高度均为3.9m。
其中一层入口上空高度为9.9m,三层的宴会厅上空为9.3m。

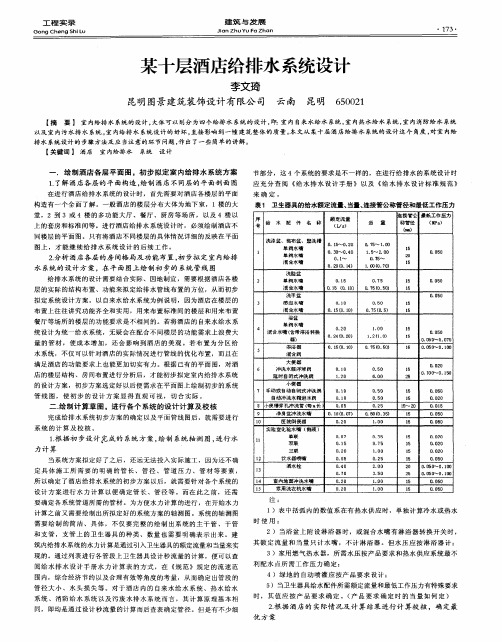

某十层酒店给排水系统设计反转一星期摘要：室内给排水系统的设计，大体可以划分为四个给排水系统的设计，即：室内自来水给水系统，室内热水给水系统，室内消防给水系统以及室内污水排水系统。
室内给排水系统设计的好坏，直接影响到一幢建筑整体的质量。
本文从某十层酒店给排水系统的设计这个角度，对室内给排水系统设计的步骤方法及应当注意的环节问题，作出了一些简单的讲解。
关键词：酒店；室内给排水；系统；设计1．绘制酒店各层平面图，初步拟定室内给排水系统方案1.1了解酒店各层的平面构造，绘制酒店不同层的平面剖面图在进行酒店给排水系统的设计时，首先需要对酒店各楼层的平面构造有一个全面了解。
一般酒店的楼层分布大体为地下室，1楼的大堂，2到3或4楼的多功能大厅、餐厅、厨房等场所，以及4楼以上的套房和标准间等。
进行酒店给排水系统设计时，必须绘制酒店不同楼层的平面图。
只有将酒店不同楼层的具体情况详细的反映在平面图上，才能继续给排水系统设计的后续工作。
1.2分析酒店各层的房间格局及功能布置，初步拟定室内给排水系统的设计方案，在平面图上绘制初步的系统管线图给排水系统的设计需要结合实际、因地制宜，需要根据酒店各楼层的实际的结构布置、功能来拟定给排水管线布置的方位，从而初步拟定系统设计方案。
以自来水给水系统为例说明，因为酒店在楼层的布置上往往讲究功能齐全和实用，用来布置标准间的楼层和用来布置餐厅等场所的楼层的功能要求是不相同的。
若将酒店的自来水给水系统设计为统一给水系统，无疑会在配合不同楼层的功能需求上浪费大量的管材，使成本增加，还会影响到酒店的美观。
若布置为分区给水系统，不仅可以针对酒店的实际情况进行管线的优化布置，而且在满足酒店的功能要求上也能更加切实有力。
根据已有的平面图，对酒店的楼层结构、房间布置进行分析后，才能初步拟定室内给排水系统的设计方案，初步方案选定好以后便需求在平面图上绘制初步的系统管线图，使初步的设计方案显得直观可视，切合实际。
2.绘制计算草图，进行各个系统的设计计算及校核完成给排水系统初步方案的确定以及平面管线图后，就需要进行系统的计算及校核。
2.1根据初步设计完成的系统方案，绘制系统轴测图，进行水力计算当系统方案拟定好了之后，还远无法投入实际施工，因为还不确定具体施工所需要的明确的管长、管径、管道压力、管材等要素，所以确定了酒店给排水系统的初步方案以后，就需要针对各个系统的设计方案进行水力计算以便确定管长、管径等。
而在此之前，还需要确定各系统管道所需的管材。
为方便水力计算的进行，在开始水力计算之前又需要绘制出所拟定好的系统方案的轴测图。
系统的轴测图需要绘制的简洁、具体，不仅要完整的绘制出系统的主干管、干管和支管，支管上的卫生器具的种类、数量也需要明确表示出来。
建筑内给排水系统的水力计算是通过引入卫生器具的额定流量和当量来实现的。
通过列表进行各管段上卫生器具设计秒流量的计算，便可以查阅给水排水设计手册水力计算表的方式，在《规范》规定的流速范围内，综合经济节约以及合理有效等角度的考量，从而确定出管段的管径大小、水头损失等。
对于酒店内的自来水给水系统、热水给水系统、消防给水系统以及污废水排水系统而言，其计算原理基本相同，即均是通过设计秒流量的计算而后查表确定管径。
但是有不少细节部分，这4个系统的要求是不一样的，在进行给排水的系统设计时应充分查阅《给水排水设计手册》以及《给水排水设计标准规范》来确定。
表3.1.14 卫生器具的给水额定流量、当量、连接管公称管径和最低工作压力注：1 表中括弧内的数值系在有热水供应时，单独计算冷水或热水时使用；2 当浴盆上附设淋浴器时，或混合水嘴有淋浴器转换开关时，其额定流量和当量只计水嘴，不计淋浴器。
但水压应按淋浴器计；3 家用燃气热水器，所需水压按产品要求和热水供应系统最不利配水点所需工作压力确定；4 绿地的自动喷灌应按产品要求设计；5 当卫生器具给水配件所需额定流量和最低工作压力有特殊要求时，其值应按产品要求确定。
(产品要求确定时的当量如何定）2.2根据酒店的实际情况及计算结果进行计算校核，确定最优方案当各系统的水力计算完成，即管径、管长、水压等要素均确定以后，还要根据《规范》上的要求以及酒店的实际情况对设计方案进行修改和优化。
各个系统还必须针对已完成的水力计算进行校核，以确保系统设计无误。
2.2.1进行自来水给水系统校核时应该注意的问题自来水的水力计算完成之后，需要根据各支管用水器具工作所需最小压力进行管网的水压校核。
一般酒店内的用水器具大体为污水池、住宅厨房洗涤盆、洗手（脸）盆、浴盆、大便器、小便器、林浴盆等。
在以上所列器具中，最小用水压力为15Kpa，最大为40Kpa。
自来水给水系统管网内的压力若不能满足最不利管段各用水器的工作最小压力，则需要对系统重新进行水力计算或重新设计系统方案。
2.2.2进行热水给水系统校核时应该注意的问题在对热水给水系统进行校核时，只需对最不利用水管段进行用水点的温度校核。
需要注意的是，洗手（脸）用、沐浴用和洗涤用的热水水温是不同的。
在进行用水节点出水温度校核时，对于不同用水器具要求的水温，一般满足最大水温即可。
还有一点，在集中热水供应中，加热设备和热水管道保温条件下，加热设备出口处与配水点的热水温差，一般不大于10摄氏度。
2.2.3进行消防给水系统校核时应该注意的问题就十层酒店内的消防系统来说，应确保管道的供水压力保证用水总量达到最大，且水枪布置在任何建筑物的最高处时，水枪的充实水柱仍不小于10米水柱。
而当酒店高度超过100米时，应确保充实水柱不小于13米水柱。
2.2.4进行污废水排水系统校核时应该注意的问题污废水排水系统的校核比较简单，这里针对通气管管径大小做一点说明。
一般而言，通气立管长度在50米以上者，其管径应与污水立管管径相同。
当当地最冷月平均气温度低于负13度时，应在室内吊顶或顶板以下0.3米处将通气管管径放大一级。
3.确定最后的设计方案，在平面图上进行初步的管线布置校核完成，确定系统设计无误后，就可以在平面图上进行施工用的初步的管线布置了。
酒店内的给排水系统管线布置必须遵循经济、美观、便于施工维修、保证有最佳的水力条件、保证供水安全等原则，而对于不同的给水和排水系统，还有很多敷设细节要求上的不同，具体内容过于繁多，以参考《规范》为准，以下仅简略说明两点管道布置时的细节问题。
3.1.酒店标准间以下及地下室的管线布置局部问题地下室以及标准间以下地下室以上楼层的管线布置，管网系统的主干管应该布置在地下室顶层一楼地板以下部位，需要和地下室的顶部相隔大约十厘米的距离。
地下室以上标准间以下楼层的布置则需要进行因地制宜。
卫生间内的给水管道布置应当以经济简洁为主，可以明装，便于维修。
卫生间内的排水管道布置应该尽量穿越多数的排水器具，立管最好设置在靠墙角的位置，墙内外两侧的排水尽量采用一根立管，可以穿墙。
对于大厅内的管线布置尽量延墙布置，不得穿越中庭。
立管可以多设置，横管尽量少设置。
敷设时，立管和墙面需要保持大约50到100毫米的距离。
表4.3.12 最低横支管与立管连接处至立管管底的最小垂直距离注: 单根排水立管的排出管宜与排水立管相同管径。
2 排水支管连接在排出管或排水横干管上时，连接点距立管底部下游水平距离不得小于1.5m；（3 横支管接入横干管竖直转向管段时，连接点应距转向处以下不得小于0.6m；（构造作法，按表述内容作图）3.1.酒店标准间及以上楼层的管线布置局部问题酒店标准间内及套房内的卫生间在进行管线布置时，若遇到穿墙的情况时，需要布置穿墙套，如果能不穿墙，则尽量不穿墙。
立管可以多设置，横管尽量少设置，横管尽量不穿越大厅而是延墙敷设。
由于标准间内的空间相对狭小，所以在选用管径时，在允许范围内尽量选用小管径，并与墙面的距离可以保持在20到50毫米左右。
4.完成所有系统设计的平面图及轴测图和设计说明书，交付设计方案设计的最后，在确定了最终可行最优方案之后，需要将系统设计的平面图以及轴测图绘制出来。
对自来水给水系统、热水给水系统、消防给水系统和污废水排水系统需要进行不同的标注，一般采用拼音缩写的形式标注为：ZL、RL、XL、WL，且需要对每个系统的立管进行编号，务必是平面图与轴测图对应准确，详尽直观，一目了然。
设计的过程步骤需要归纳总结，制成设计说明书。
设计说明书要有明确详细的计算和必要的文字说明，并需要内附图纸。
当这些完成之后，就可以交付设计方案了。
5.结语根据我国对于高层建筑的定义，十层酒店可以归为高层建筑。
因此对其的给水排水系统设计也就属于高层建筑给水排水系统的设计。
对于高层建筑的给排水系统设计，一般都是采用分区供水，热水与自来水同步设计安装，消防管网独立设置，污废水统一排放的方式。
而在具体的实际设计过程中，根据具体情况还可以为酒店加上中水给排水系统等。
参考文献[1]龚本涛，马利民，郑阳华，李鹏飞，徐登鸿.上海外滩半岛酒店给水排水系统设计[J].浙江建筑，2010,27（2）[2]于雷.酒店给排水设计实践探析[J].中国城市经济，2011（09）[3]禹东莉.高层酒店建筑的给排水设计[J].城市建设理论研究，2012（3）[4]牛刚，陈刚.万豪酒店给排水设计的反思[J].科技传播，2011（15）[5]钟朝晖.建筑给排水系统设计探讨[J].诚实建设理论研究，2011（5）[6]缪永刚，辛峰.高层建筑给排水系统设计[J].中国新技术新产品，2009（8）。
