酒店给排水管道计算相关

给排水专业计算公式大全一、管径计算公式在给排水工程中，计算管道的管径是十分重要的一项工作。

以下是常用的管径计算公式：1. 冷水管道管径计算公式：冷水管道的管径计算公式为：D = 0.88Q^(1/2)，其中D为管道内径（mm），Q为冷水流量（m³/h）。

2. 热水管道管径计算公式：热水管道的管径计算公式为：D = 1.22Q^(1/2)，其中D为管道内径（mm），Q为热水流量（m³/h）。

3. 排水管道管径计算公式：排水管道的管径计算公式为：D = 1.3Q^(1/4)，其中D为管道内径（mm），Q为排水流量（m³/h）。

二、水头计算公式水头是指流体在流动过程中的能量，它是给排水工程设计中常用的参数之一。

以下是常用的水头计算公式：1. 水泵扬程计算公式：水泵扬程的计算公式为：H = Hs + Hf + Hp + Hz + Ha，其中H为水泵总扬程（m），Hs为水泵静止扬程（m），Hf为水泵摩擦扬程（m），Hp为水泵压力扬程（m），Hz为水泵升降扬程（m），Ha为水泵附加扬程（m）。

2. 水力损失计算公式：水力损失的计算公式为：hL = f * (L/D) * (V^2/2g)，其中hL为水力损失（m），f为管道摩阻系数，L为管道长度（m），D为管道内径（m），V为流速（m/s），g为重力加速度（m/s²）。

三、单位换算公式在给排水工程计算中，常常需要进行单位之间的转换。

以下是常用的单位换算公式：1. 流量单位换算公式：1m³/h = 1000L/h，1L/s = 3.6m³/h，1m³/s = 3600m³/h。

2. 长度单位换算公式：1m = 1000mm，1m = 100cm，1km = 1000m。

3. 压力单位换算公式：1Pa = 0.001hPa，1Pa = 0.0075mmHg，1Pa = 9.8*10⁻⁶atm。

酒店式公寓给排水设计计算书一.概述：本工程为五层酒店式公寓。

二.给水系统：生活用水由本小区低区给水管网供给，给水管进口所需压力为0.24Mpa。

1.管材选用：给水管道采用钢塑复合管，管径不大于100mm时采用螺纹连接；管径大于100mm时采用沟槽式连接。

2.水力计算：对给水总管进行水力计算：qg=0.2×α×Ng +1.20=0.2×2.2×256+1.20=8.24L/S；查有DN100mm，当Q=8.24 L/S时，V=1.01 m/s，i = 0.092kp a/m三.排水系统：1.概述：所有卫生设备的配件均采用节水型；地漏均采用高水封防返溢型地漏，卫生器具存水弯水封和地漏的水封均不小于50mm。

2.排水管道管材：排水立管采用UPVC空壁螺旋管，排水支管采用UPVC实壁管，粘接。

3.水力计算：对排水立管WL-1’进行水力计算：qp=0.12·αNp + qmax216+1.50=4.15L/S＜5.70L/SNp=216.3 qp=0.12×1.5×3.由一根仅设伸顶通气管的塑料排水立管De160的最大排水能力qp=5.70L/S可知,设计符合规范要求。

对排水立管WL-2’进行水力计算：qp=0.12·αNp + qmaxNp=171 qp=0.12×1.5×171+1.50=3.85L/S＜5.70L/S由一根仅设伸顶通气管的塑料排水立管De160的最大排水能力qp=5.70L/S可知,设计符合规范要求。

对排水立管WL-3’进行水力计算：qp=0.12·αNp + qmaxNp=188.1 qp=0.12×1.5×1.188+1.50=3.97L/S＜5.70L/S由一根仅设伸顶通气管的塑料排水立管De160的最大排水能力qp=5.70L/S可知,设计符合规范要求。

建筑给排水课程设计（某宾馆给排水系统设计）学院：环境科学与工程学院专业：给水排水工程姓名：学号：指导教师：完成时间：2011年12月20日设计过程说明一、 给水工程根据设计资料，已知室外给水管网常年可保证的水压为0.30MPa （30m O H 2），故室内给水拟采用上、下分区供水方式。

即1~3层及地下室由室外给水管网直接供水，采用下行上给方式，4~10层设水泵、水箱联合供水，管网上行下给方式。

因为市政给水部门不允许从市政管网直接抽水，故在宾馆地下室内设储水池。

屋顶水箱设水位继电器自动启闭水泵。

二、 设计计算 1、室内给水系统的计算（1） 给水用水定额及时变化系数：查《建筑给水排水设计规范》GB50015-2009年版表3.1.10，宾馆客房旅客的最高日生活用水定额为：每床位每天250-400L ，员工的最高日生活用水定额为：每人每天80-100L ，小时变化系数为2.0-2.5。

根据本建筑物的性质和室内卫生设备的完善程度，选用旅客的最高日生活用水定额为1b q =350L/(床·d)，员工最高日生活用水定额为2b q =90L/(人·d)，由于客源相对稳定，取用水时变化系数h K =2.0。

（2） 最高日用水量dm q m q m Q d d d /3.12710009030100035035632211=÷⨯+÷⨯=⨯+⨯= （3） 最高日最大时用水量hm K T Q Q h d h /6.100.2243.127/3=⨯÷=⨯= （4） 设计秒流量按公式gg N q α2.0=计算，本设计为宾馆，5.2=αgg N q 5.0=（5） 屋顶水箱容积本宾馆供水系统水泵自动启动供水。

据规范，每小时最大启动b k 为4-8次，取b k =6次。

安全系数C 可在1.5-2.0内采用，为保证安全供水取C=2.0。

4至10层的生活用冷水由水箱供给，1至3层的生活用冷水虽不由水箱供给，但考虑到市政给水事故停水，水箱仍应能够满足短时供下区用水，要求上下区设连通管，故水箱容积应按1~10层全部用水确定。

酒店给排水管道计算相关一、生活给水1、酒店生活给水管道设计秒流量：q g ——计算管段的给水设计秒流量(L/s)；N g ——计算管段的卫生器具给水当量总数；（详见表二）α ——根据建筑物用途而定的系数。

（酒店一般取值2.5，宿舍为2.2）2、宿舍、洗衣房、厨房等大用水量给水管道的设计秒流量：q g =∑q o N o b q g ——计算管段的给水设计秒流量（L/s ）；q o ——同类型的一个卫生器具给水额定流量（L/s ）；（详见表二） N o ——同类型卫生器具数；b ——卫生器具的同时给水百分数。

（详见表三） （Q=V*A 流速取1.2~1.5m/s ，L/S=(V*A)/10）二、排污排水1、酒店排污排水管道设计秒流量：式中：q p ——计算管段排水设计秒流量（L/s ）；N p ——计算管段的卫生器具排水当量总数；（详见表四） qmax ——根据建筑物用途而定的系数。

（酒店取值2.5）2、宿舍、洗衣房、厨房等管道排水设计秒流量：q o ——同类型的一个卫生器具排水流量（L/s ）；（详见表四） n o ——同类型卫生器具数；b ——卫生器具的同时排水百分数，取大值。

（详见表三）g 0.2q=p m axq q =p o o q q n b=∑三、热水给水1、集中热水供应系统的设计小时耗热量：Q h ——设计小时耗热量(kJ/h)；m ——用水计算单位数(人数或床位数)；q r — —热水用水定额(L/人·d 或L/床·d)，（详见表五） C —— 水的比热，C=4.187(kJ/kg·℃)； t r — —热水温度，tr =60(℃)； tl — —冷水温度，（10~20℃）ρr —热水密度(0.98kg/L)；T — —每日使用时间（h ）；（详见表五） K h —小时变化系数。

（详见表七）2、集中热水供应系统的设计小时耗热量：q h ——卫生器具热水的小时用水定额(L/h)；（详见表六） C ——水的比热，C=4.187(kJ/kg·℃)； t r ——热水温度(60℃)； tl ——冷水温度(10~20℃)；ρr ——热水密度(0.98kg/L)；n o ——同类型卫生器具数；b ——卫生器具的同时使用百分数（可按70%～100%计）。

给排水设计计算书一、设计任务及设计资料山西运城拟建一幢9层普通酒店，总建筑面积近6117.85n2，客房有一室一套及二室一套两种类型。

每套设卫生间，内有淋浴器、洗脸盆、座便器各一件，共计128套，260个床位。

另外，1~8 层各设洗消间，内有两件洗涤盆，共8套。

该设计任务为建筑工程中的给水、排水及热水供应单项设计项目。

所提供的资料为：1. 该建筑物共9层，另有地下室一层层高3.9m, —层层高为3.6m, 2~8层及地下室层高均为3.3m, 9层顶部设高度为4.05m,。

地下室设250m3消防水池和成品生活水箱，九层楼顶设消防水箱。

室内外高差为0.45m,冰冻深度为0.8m。

2. 该城市给水排水管道现状为：在该建筑南侧城市道路人行道下，有城市给水干管可作为建筑物的水源，其管径为DN300，常年可提供的工作水压为210Kpa, 节点管顶埋深为地面以下1.0m。

城市排水管道在该建筑北侧，其管径为DN400,管顶距地面下2.0m,坡度i=0.005, 可接管检查井位置见图中的有关部分。

二、设计过程说明1. 给水工程根据设计资料，已知室外给水管网常年可提供的工作水压为210Kpa,故室内给水拟采用上下分区供水方式。

即1~3层及地下室由室外给水管网直接供水，采用下行上给方式，4~12 层为设水泵、水箱联合供水方式，管网上行下给，因为城市给水部门不允许从市政管网直接抽水，故在建筑地下室内设贮水池。

屋顶水箱设水位继电器自动启闭水泵。

2. 排水工程为减小化粪池容积和便于以后增建中水工程，室内排水系统拟使生活污水和生活废水分质分流排放，即在每个竖井内分别设置两根排水立管，分别排放生活污水和生活废水。

3. 热水供应工程室内热水采用集中式热水供应系统，竖向分区与冷水系统相同：下区的水加热器由市政给水管网直接供给冷水，上区的水加热器由高位水箱供给冷水。

上下两区采用半容积式水加热器，集中设置在底层，水加热器出水温度为70C，由室内热水配水管网输送到各用水点。

一．设计依据：1. 《建筑给水排水设计规范》GB50015-2003;2. 《高层民用建筑设计防火规范》GB 50045-95（2005年版）;3. 《自动喷水灭火系统设计规范》GB 50084-2001（2005年版）;4. 《汽车库、修车库、停车场设计防火规范》GB 50067-97;5. 《建筑灭火器配置设计规程》GB50140-2005;6. 其它现行的有关设计规范、规程及当地行业主管部门的规定7. 业主提供的市政配套资料及设计要求；8. 建筑专业提供的初步设计图纸；9. 其它相关专业提供的有关设计资料和要求；二．设计范围：基地内建筑物室内外给水、热水、污水、废水、雨水、消火栓消防、自动喷水消防、灭火器配置等设计与配合。

三．给水系统：1．给水水源：根据现有市政资料，由龙岩大道和滨水西路上的市政供水管上各引入一根DN200进水管，设总计量水表，在基地内形成供水环网。

2．给水量：(1)客房用水量客房数：标套360套二套间28套，会议接待3，总统套房1套用水定额：500 L/人·dQ d1=500×392×2÷1000＝392m3/d使用时间24h，K=2.0q d1=392÷24×2.0=32.7 m3/h（2）餐厅厨房用水量a. 营业餐厅：用水定额：40 L/人·次餐厅座位共610个。

按每日3次计，用餐人数为：610×3＝1830人b.员工餐厅：用水定额：20L/人·次用餐人数按500人次/天计算。

Q d2=(40×1830+20×500)÷1000=83.2m3/d使用时间12h，K=1.5q d2a=83.2÷12×1.5=10.4m3/h（3）酒吧及咖啡厅厨房用水量用水定额：15 L/人·次共48座，每日10次计算，48×10＝480人/dQ d3=15×480÷1000=7.2 m3/d使用时间18h，K=1.5q d3=7.2÷18×1.5=0.6 m3/h（4）宴会厅用水量根据业主提供资料，宴会厅座位数最多可为510个。

目录1.给水设计流量 (2)2.短管计算 (2)3.水池调节容积计算 (3)4.热媒消耗量计算 (4)5.容积式加热器 (5)6.快速加热器 (6)7.膨胀管 (6)8.管道热伸长量计算 (7)9.饮用水计算 (7)10.排水流量计算 (8)11.洗衣工作量计算 (10)12.孔口和管嘴出流 (10)13.堰流计算 (11)14.喇叭口溢流管计算 (11)15.水池泄水管径计算 (12)16.池水的泄空时间 (12)给水设计流量１住宅，公寓，集体宿舍，旅馆，医院，疗养院，休养所，诊疗所，幼儿园，托儿所，办公楼教学楼等建筑的生活给水管道设计秒流量，按下式计算：──ｑｇ＝０·２ａ√Ｎｇ＋ＫＮｇ（２·４─１）式中：ｑｇ─计算管段的设计秒流量（Ｌ／ｓ）Ｎｇ─计算管段的卫生器具给水当量总数，按表２·４─１确定；ａ，Ｋ─根据建筑物用途而定的系数，按表２·４─２采用。

１）按上式计算结果，如计算值小于该管段上一个卫生器具给水额定流量时，应采用一个最大的卫生器具给水额定流量作为设计秒流量。

这种情况主要发生在支管计算时，卫生器具的支管一般不需计算，可按表中所给支管管径选用。

２）如计算值大于该管段上卫生器具给水额定流量的累加值时，应按卫生器具给水额定流量累加值采用。

２公共浴室，洗衣房，公共食堂，实验室，影剧院，游泳场，体育场（馆）等建筑物的生活给水管道设计秒流量，应按下式计算：ｑｇ＝∑ｑ０ｎ０ｂ（２·４─２）式中ｑｇ─计算管段的给水设计秒流量（Ｌ／ｓ）；ｑ０─同类型的卫生器具给水额定流量（Ｌ／ｓ）；ｎ０─同类型的卫生器具数；ｂ─卫生器具的同时给水百分数，见表２·４─３。

短管计算当管道的供水压力已经确定时，如清水池的进水管，溢流管，上区水箱向下区减压供水的供水专用管等的管径和供水流量计算，建议按短管出流方式计算。

计算公式如下：πＤ２───Ｑ＝μ───√２ｇＨ（２·４─１１）４式中Ｑ─管段的通过流量（ｍ３／ｓ）；μ─管段的流量系数；Ｄ─管道直径（ｍ）；ｇ─重力加速度为９·８１（ｍ／ｓ２）；π─常数为３·１４；Ｈ─管段两端的水头差（ｍ）。

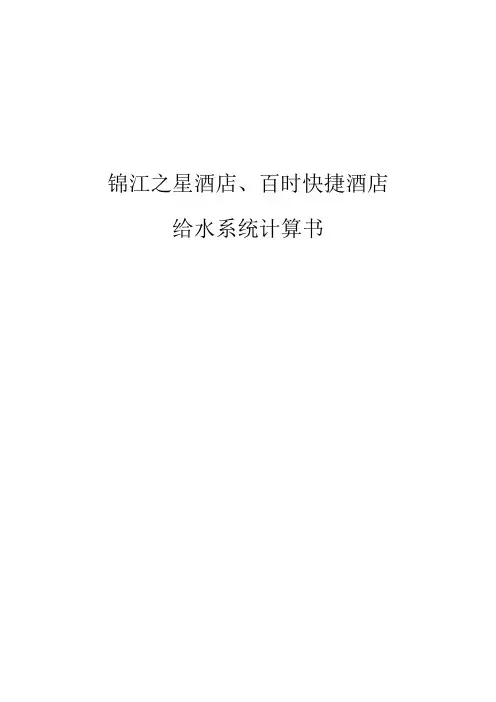

锦江之星酒店、百时快捷酒店给水系统计算书
给水系统计算书
给水方式：从市政管网引两条主管，一条为室外消火栓给水，一条为室内给水、消防水池给水和室外消防给水。

室外消防管网成环。

设计给水秒流量计算依据：《建筑给水排水设计规范》GB50015-2003（2009年版）第3.6.5条款：
宿舍（Ⅰ、Ⅱ类）、旅馆、宾馆、酒店式公寓、医院、疗养院、幼儿园、养老院、办公楼、商场、图书馆、书店、客运站、会展中心、中小学校、公共厕所、等建筑的生活给水设计秒流量按下式计算：锦江之星酒店卫生器具为（坐便器152个、小便器2个、洗手盆147个、淋浴器143个、拖布池5个）。

百时快捷酒店卫生器具为（坐便器106个、洗手盆107个、淋浴器104个、拖布池3个）。

q g= 0.2α·Ng
其中： q g ——计算管段的给水设计秒流量（L/S）；
Ng——计算管段的卫生器具给水当量总数，Ng=510.75；
α——根据建筑物用途而定的系数，按宿舍（Ⅰ、Ⅱ类）、旅馆、招待所、宾馆的计算
α=2.5；
由上式得出给水流量为：q g= 0.2α·Ng=11.3L/s；
室内消防水池250 m3，进水管采用DN50，流量为3.5 L/s。

按《建筑设计防火规范》GB50016-2006,室外消防用水量25 L/s。

则总q g=3.5+25+11.3=39.8 L/s。

第一条为室内给水、消防水池给水和室外消防给水进水管径采用DN150，v=2.26 m/s。

另一条室外消火栓主管用水量25 L/s，管径采用DN150，v=1.41m/s。

2011-11-15。

某宾馆给排水计算书第1章 给水系统的水力计算1.1 高区生活用水量的计算 1.1.1 最高日用水量本设计的对象是旅馆建筑，查《建筑给排水规范》知，最高日生活用额取q d =400 L/(床·d)；小时变化系数取Kh=2.0；每户用水人数取m=2 。

最高日用水量采用公式：1000dd mq Q =（1-1） h dh K TQ Q ⨯=（1-2） 式中d Q ——最高日用水量，L/d ；m —— 用水单位数，人或床位数等；d q —— 最高日生活用水定额，L/人·d 、L/床·d 或L/人·班； h Q ——最大小时用水量，L/ h ；T —— 建筑的用水时间，h ；h K ——小时变化系数。

高区最高日用水量 最大时生活用水量1.1.2 给水管道的水力计算本设计生活给水管道设计秒流量公式是：0.2g g g q N kN α=⨯⨯+ （1-3）式中 g q ——计算管段的给水设计秒流量，L/s ； ,k α——根据建筑用途而定的系数； g N ——计算管段的卫生器具给水当量总数。

根据规范， α=2.5，k=0， 则q=⨯（1-4）0.5g高区给水系统简图如下：表 1-1 健身房卫生间管道计算根据规范知卫生器具的参数如表1-2当计算管段的流量确定后，流速的大小将直接影响管道系统的技术、经济的合理性，流速过大易产生水锤，引起噪音，损坏管道或附件，并增加管道的水头损失，使建筑内部给水系统的给水压力增加，而流速过小又造成管材浪费。

考虑到以上因素，建筑内部给水管道流速因在一个比较经济的范围内才好，本设计采用给水塑料管，一般可按下表选取，但最大不能超过2.0m/s。

工程中常采用接卫生器具的配水支管在0.6-1.0m/s，横向配水管，管径超过25mm,宜采用0.8-1.2m/s，环行管、干管和立管采用 1.0-1.8m/s。

PP-R管1.0-1.5m/s。

消火栓灭火系统给水管道，流速＜2.5m/s。

给排水专业计算公式大全排水工程是城市建设中不可或缺的一项工程，而排水专业计算公式是保证排水工程正常运行的基础。

本文将介绍排水专业常用的计算公式，供相关从业人员参考。

一、流量计算公式1.管道流量计算公式Q=V×A其中，Q表示管道流量，V表示流速，A表示管道横截面积。

2.雨水流量计算公式Q=C×i×A其中，Q表示雨水流量，C表示径流系数，i表示降雨强度，A表示集水面积。

3.雨水排水量计算公式V=Q×T其中，V表示雨水排水量，Q表示雨水流量，T表示持续时间。

二、水力计算公式1.普朗克公式V=C×R^0.63×S^0.54其中，V表示水流速度，C表示流速系数，R表示水力坡度，S表示水力半径。

2.曼宁公式V=(1/n)×R^0.667×S^0.5其中，V表示水流速度，n表示河床粗糙系数，R表示水力半径，S表示水力坡度。

三、水头计算公式1.水头损失计算公式H=∑(ξ×L×V^2)/(2g)其中，H表示总水头损失，ξ表示管道阻力系数，L表示管道长度，V表示流速，g表示重力加速度。

2.水力坡降计算公式S=∑(ΔH/ΔL)其中，S表示水力坡降，ΔH表示高度差，ΔL表示水流的水平距离。

四、阻力计算公式1.流体阻力计算公式F=R×A×V^2其中，F表示阻力，R表示阻力系数，A表示阻力面积，V表示流速。

2.管道阻力计算公式ΔP=λ×(L/D)×(V^2/2g)其中，ΔP表示管道阻力损失，λ表示摩阻系数，L表示管道长度，D表示管道直径，V表示流速，g表示重力加速度。

五、泵站计算公式1.泵站扬程计算公式H=Hs+Hf+Hw其中，H表示总扬程，Hs表示水泵静态扬程，Hf表示摩擦损失扬程，Hw表示水位涨落扬程。

2.泵站功率计算公式P=Q×H×η其中，P表示泵站功率，Q表示流量，H表示扬程，η表示泵机效率。
