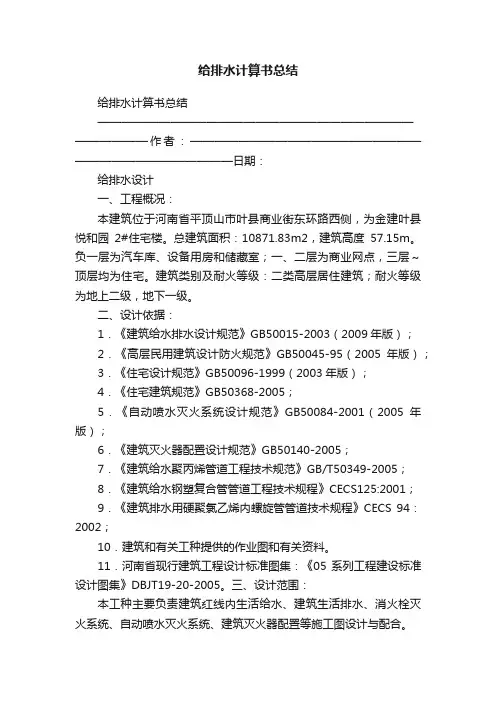

给排水计算书总结
————————————————————————————————作者：————————————————————————————————日期：
给排水设计
一、工程概况：
本建筑位于河南省平顶山市叶县商业街东环路西侧，为金建叶县悦和园2#住宅楼。总建筑面积：10871.83m2，建筑高度57.15m。负一层为汽车库、设备用房和储藏室；一、二层为商业网点，三层～顶层均为住宅。建筑类别及耐火等级：二类高层居住建筑；耐火等级为地上二级，地下一级。
二、设计依据：
1．《建筑给水排水设计规范》GB50015-2003（2009年版）；
2．《高层民用建筑设计防火规范》GB50045-95（2005年版）；
3．《住宅设计规范》GB50096-1999（2003年版）；
4．《住宅建筑规范》GB50368-2005；
5．《自动喷水灭火系统设计规范》GB50084-2001（2005年版）；
6．《建筑灭火器配置设计规范》GB50140-2005；
7．《建筑给水聚丙烯管道工程技术规范》GB/T50349-2005；
8．《建筑给水钢塑复合管管道工程技术规程》CECS125:2001；
9．《建筑排水用硬聚氯乙烯内螺旋管管道技术规程》CECS 94：2002；
10．建筑和有关工种提供的作业图和有关资料。
11．河南省现行建筑工程设计标准图集：《05系列工程建设标准设计图集》DBJT19-20-2005。三、设计范围：
本工种主要负责建筑红线内生活给水、建筑生活排水、消火栓灭火系统、自动喷水灭火系统、建筑灭火器配置等施工图设计与配合。
四、生活给水系统：
1、给水水源和系统：
为满足生活和消防用水要求，从市政自来水管上引入两路进水管，进水管口径为DN150，在基地内以DN150管形成环网，进入基地处生活用水设水表计量。
本工程生活供水采用分区供水方式，-1F～5F为供水一区，由市政给水管网直接供给，室外浇洒道路用水、绿化用水、外墙面清洗用水、-1～5层的生活用水等，利用城市管网水压直接供给。6F～13F为供水二区， 14F～19（跃层）为供水三区。本小区二、三区生活供水由设于泵房内的智能化箱式泵站加压后供给，其中二区供水由设于泵站内的减压稳压阀经三区供水干管减压后供给。设备加压力水泵流量根据高区生活用水设计秒流量选型，配备全变频控制柜。泵组为恒压变频运行，由设在供水干管上的压力传感器控制。各区最不利用水点的出水压力不小于0.1MPa，最大静水压力不大于0.35MPa。在控制室可显示泵组运行状态，并可控制泵组启停。住宅冷水表采用一户一表，每层按单元分别集中设置，采用普通旋翼式冷水表，集中设于各层管道井内。户内给水支管在结构楼板降板后的建筑垫层中敷设。
2、生活用水量计算：
（1）、小区1、2#楼总生活用水量计算，最高日，最大时用水量计算书：
最高日，最大时用水量计算书
按照建筑给水排水设计规范（GB 50015-2003）（2009年版）进行计算
各用水部位统计结果如下:
用水部位 用水标准 单位
数量 用水时间 变化系数 用水量(立方米) 最大日 最大时 平均时 普通住宅(有大便器、洗脸盆、洗涤盆、洗衣机和淋浴设备) 230.00 L/人·d
756 24.0
2.20
173.88
15.94
7.25
商场
6.00
L/平方米营业厅面积·d
3700
12.0 1.30 22.20 2.40 1.85
停车库地面冲洗水 3.00 L/平方米·次
2000 6.0 1.00 6.00 1.00 1.00
未预见水 按本表以上项目的10%计
20.21 1.93 1.01 合计
222.29
21.28
11.10
总计如下
最大日用水量：222.29（立方米）
最大时用水量：21.28（立方米） 平均时用水量：11.10（立方米） 3、本楼给水管道水力计算：
按照建筑给水排水设计规范 （GB 50015-2003）（2009年版）进行计算 计算公式：
1:计算最大用水时卫生器具给水当量平均出流概率： (%)3600
2.01000•••=
T N mK q U g h
L
式中：U 0 -- 生活给水管道的最大用水时卫生器具给水当量平均出流概率（%）； q L -- 最高用水日的用水定额； m -- 每户用水人数； K h -- 小时变化系数；
N g -- 每户设置的卫生器具给水当量数； T -- 用水时数（h ）；
0.2 -- 一个卫生器具给水当量的额定流量（L/s ）；
2:计算卫生器具给水当量的同时出流概率：
(%))1(1100
49
.0g
g c N N U -+=α
式中：U -- 计算管段的卫生器具给水当量同时出流概率（%）； αc -- 对应于不同U 0的系数；
N g -- 计算管段的卫生器具给水当量总数；
3:计算管段的设计秒流量： g g N U q ••=2.0
式中：q g -- 计算管段的设计秒流量（L/s ）；
U -- 计算管段的卫生器具给水当量同时出流概率（%）； N g -- 计算管段的卫生器具给水当量总数； （1）、给水干管J1L-2-1： 各楼层计算结果如下 楼层
本层当量 总当量
∑Ng
同时出流概率U
流量(l/s) 立管
管径
流速m/s
水力坡降mH2O/m
沿程损失mH2O 1#-1楼 16.0 64.0 0.15 1.86 50 0.95 0.022 0.063 1#-3楼 16.0 48.0 0.16 1.58 50 0.81 0.016 0.047 1#-4楼 16.0 32.0 0.20 1.26 50 1.01 0.031 0.091 1#-5楼
16.0
16.0
0.27
0.87
40
1.08
0.046
0.134
（2）、给水干管J2L-2-1： 各楼层计算结果如下： 楼层
本层当量 总当量
∑Ng
同时出流概率U
流量(l/s) 立管
管径
流速m/s
水力坡降mH2O/m
沿程损失mH2O 1#-6楼 16.0 128.0 0.11 2.79 65 1.42 0.046 0.133 1#-7楼 16.0 112.0 0.12 2.58 65 1.31 0.040 0.115 1#-8楼 16.0 96.0 0.12 2.35 65 1.20 0.033 0.097 1#-9楼
16.0
80.0 0.13 2.12 50 1.08 0.028 0.080 1#-10楼 16.0 64.0 0.15 1.86 50 0.95 0.022 0.063 1#-11楼 16.0 48.0 0.16 1.58 50 0.81 0.016 0.047 1#-12楼 16.0 32.0 0.20 1.26 50 1.01 0.031 0.091 1#-13楼 16.0 16.0
0.27
0.87
40
1.08
0.046
0.134
