稳压二极管并联型稳压电路

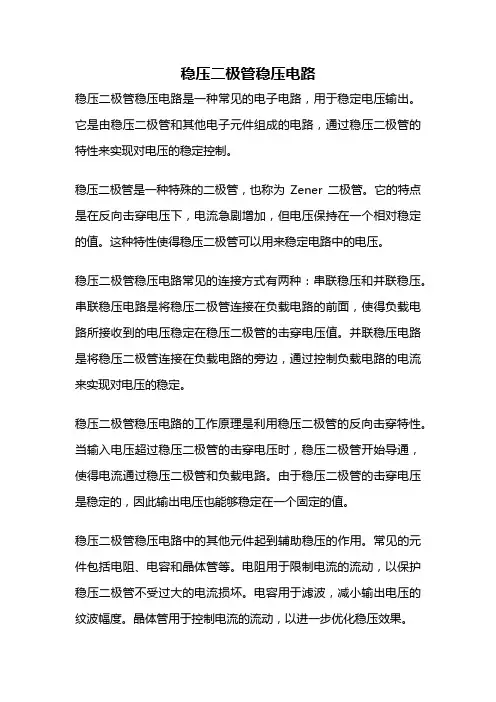

稳压二极管稳压电路稳压二极管稳压电路是一种常见的电子电路，用于稳定电压输出。

它是由稳压二极管和其他电子元件组成的电路，通过稳压二极管的特性来实现对电压的稳定控制。

稳压二极管是一种特殊的二极管，也称为Zener二极管。

它的特点是在反向击穿电压下，电流急剧增加，但电压保持在一个相对稳定的值。

这种特性使得稳压二极管可以用来稳定电路中的电压。

稳压二极管稳压电路常见的连接方式有两种：串联稳压和并联稳压。

串联稳压电路是将稳压二极管连接在负载电路的前面，使得负载电路所接收到的电压稳定在稳压二极管的击穿电压值。

并联稳压电路是将稳压二极管连接在负载电路的旁边，通过控制负载电路的电流来实现对电压的稳定。

稳压二极管稳压电路的工作原理是利用稳压二极管的反向击穿特性。

当输入电压超过稳压二极管的击穿电压时，稳压二极管开始导通，使得电流通过稳压二极管和负载电路。

由于稳压二极管的击穿电压是稳定的，因此输出电压也能够稳定在一个固定的值。

稳压二极管稳压电路中的其他元件起到辅助稳压的作用。

常见的元件包括电阻、电容和晶体管等。

电阻用于限制电流的流动，以保护稳压二极管不受过大的电流损坏。

电容用于滤波，减小输出电压的纹波幅度。

晶体管用于控制电流的流动，以进一步优化稳压效果。

稳压二极管稳压电路的应用非常广泛。

它可以用于电子设备中的电源电路，以提供稳定可靠的电压输出。

它还可以用于模拟电路中，以保证模拟信号的稳定性。

此外，稳压二极管稳压电路还可以用于传感器电路、通信设备和计算机等领域。

总结起来，稳压二极管稳压电路是一种常见的电子电路，通过稳压二极管的特性来实现对电压的稳定控制。

它具有简单可靠、成本低廉等优点，广泛应用于各个领域。

在设计稳压电路时，需要考虑输入电压、负载电流和稳压二极管的参数等因素，以保证电路的稳定性和可靠性。

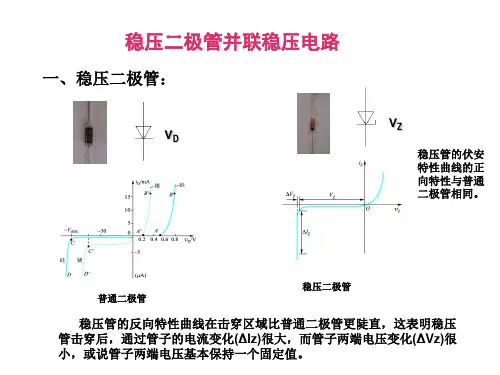

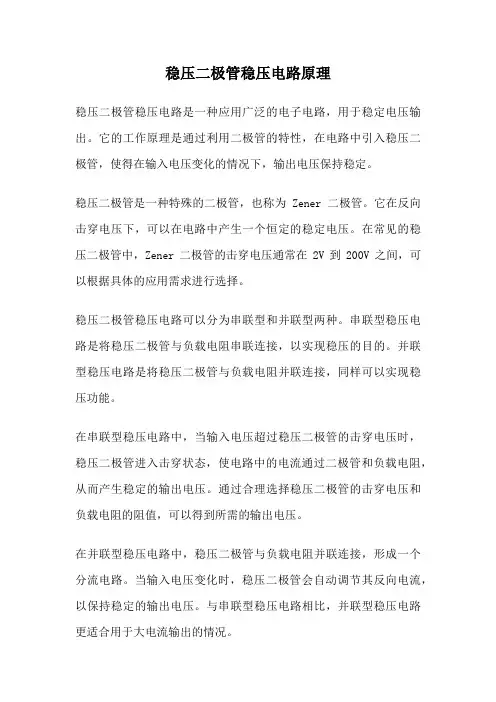

稳压二极管稳压电路原理稳压二极管稳压电路是一种应用广泛的电子电路，用于稳定电压输出。

它的工作原理是通过利用二极管的特性，在电路中引入稳压二极管，使得在输入电压变化的情况下，输出电压保持稳定。

稳压二极管是一种特殊的二极管，也称为Zener二极管。

它在反向击穿电压下，可以在电路中产生一个恒定的稳定电压。

在常见的稳压二极管中，Zener二极管的击穿电压通常在2V到200V之间，可以根据具体的应用需求进行选择。

稳压二极管稳压电路可以分为串联型和并联型两种。

串联型稳压电路是将稳压二极管与负载电阻串联连接，以实现稳压的目的。

并联型稳压电路是将稳压二极管与负载电阻并联连接，同样可以实现稳压功能。

在串联型稳压电路中，当输入电压超过稳压二极管的击穿电压时，稳压二极管进入击穿状态，使电路中的电流通过二极管和负载电阻，从而产生稳定的输出电压。

通过合理选择稳压二极管的击穿电压和负载电阻的阻值，可以得到所需的输出电压。

在并联型稳压电路中，稳压二极管与负载电阻并联连接，形成一个分流电路。

当输入电压变化时，稳压二极管会自动调节其反向电流，以保持稳定的输出电压。

与串联型稳压电路相比，并联型稳压电路更适合用于大电流输出的情况。

稳压二极管稳压电路的一个重要参数是稳压系数，用来描述稳压二极管在击穿电压下的电压稳定性。

稳压系数越小，稳压性能越好。

一般来说，稳压二极管的稳压系数在5%到10%之间。

稳压二极管稳压电路在实际应用中具有广泛的用途。

例如，在电源电路中，稳压二极管可用于稳定输出电压，保护后续电路不受输入电压的波动影响。

在测量仪器中，稳压二极管可用于提供精确的参考电压。

此外，稳压二极管还可以用于保护其他电子元件，如集成电路和传感器，免受电压过高的损害。

稳压二极管稳压电路是一种简单而有效的电子电路，可以实现稳定的电压输出。

通过合理选择稳压二极管和负载电阻的参数，可以满足不同应用的需求。

稳压二极管稳压电路在电源、测量仪器和其他电子设备中得到广泛应用，发挥着重要的作用。

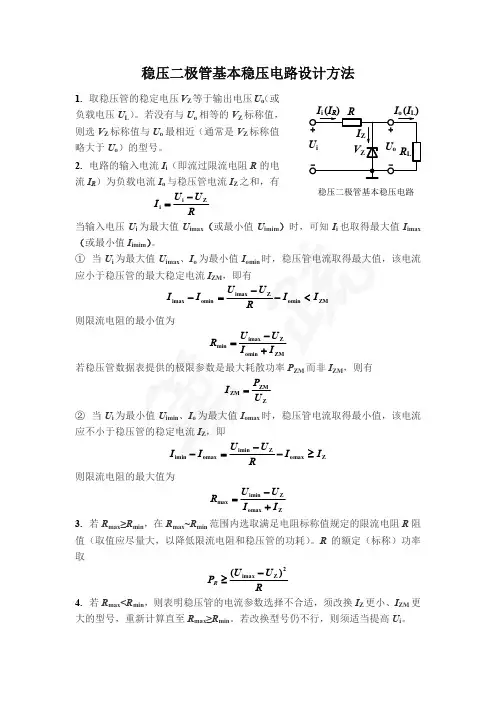

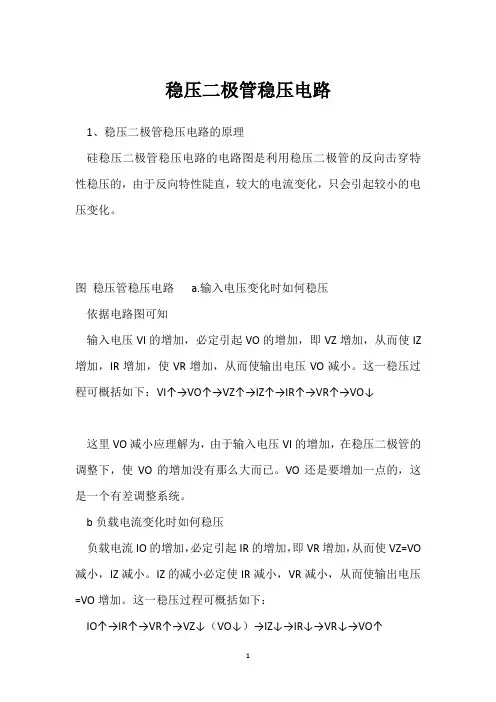

稳压二极管稳压电路1、稳压二极管稳压电路的原理硅稳压二极管稳压电路的电路图是利用稳压二极管的反向击穿特性稳压的，由于反向特性陡直，较大的电流变化，只会引起较小的电压变化。

图稳压管稳压电路 a.输入电压变化时如何稳压依据电路图可知输入电压VI的增加，必定引起VO的增加，即VZ增加，从而使IZ 增加，IR增加，使VR增加，从而使输出电压VO减小。

这一稳压过程可概括如下：VI↑→VO↑→VZ↑→IZ↑→IR↑→VR↑→VO↓这里VO减小应理解为，由于输入电压VI的增加，在稳压二极管的调整下，使VO的增加没有那么大而已。

VO还是要增加一点的，这是一个有差调整系统。

b负载电流变化时如何稳压负载电流IO的增加，必定引起IR的增加，即VR增加，从而使VZ=VO 减小，IZ减小。

IZ的减小必定使IR减小，VR减小，从而使输出电压=VO增加。

这一稳压过程可概括如下：IO↑→IR↑→VR↑→VZ↓（VO↓）→IZ↓→IR↓→VR↓→VO↑2、稳压电阻的计算稳压二极管稳压电路的稳压性能与稳压二极管击穿特性的动态电阻有关，与稳压电阻R的阻值大小有关。

稳压二极管的动态电阻越小，稳压电阻R越大，稳压性能越好。

a.当输入电压最小，负载电流最大时，流过稳压二极管的电流最小。

此时IZ不应小于IZmin，由此计算出来稳压电阻的最大值，实际选用的稳压电阻应小于最大值。

即b.当输入电压最大，负载电流最小时，流过稳压二极管的电流最大。

此时IZ不应超过IZmax，由此可计算出来稳压电阻的最小值。

即稳压二极管在使用时，肯定要串入限流电阻，不能使它的功耗超过规定值，否则会造成损坏！。

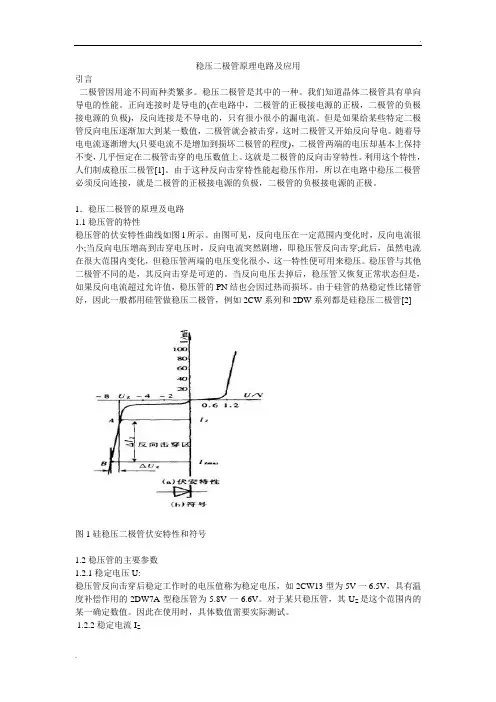

稳压二极管原理电路及应用引言二极管因用途不同而种类繁多。

稳压二极管是其中的一种。

我们知道晶体二极管具有单向导电的性能。

正向连接时是导电的(在电路中，二极管的正极接电源的正极，二极管的负极接电源的负极)，反向连接是不导电的，只有很小很小的漏电流。

但是如果给某些特定二极管反向电压逐渐加大到某一数值，二极管就会被击穿，这时二极管又开始反向导电。

随着导电电流逐渐增大(只要电流不是增加到损坏二极管的程度)，二极管两端的电压却基本上保持不变，几乎恒定在二极管击穿的电压数值上。

这就是二极管的反向击穿特性。

利用这个特性，人们制成稳压二极管[1]。

由于这种反向击穿特性能起稳压作用，所以在电路中稳压二极管必须反向连接，就是二极管的正极接电源的负极，二极管的负极接电源的正极。

1．稳压二极管的原理及电路1.1稳压管的特性稳压管的伏安特性曲线如图l所示。

由图可见，反向电压在一定范围内变化时，反向电流很小;当反向电压增高到击穿电压时，反向电流突然剧增，即稳压管反向击穿;此后，虽然电流在很大范围内变化，但稳压管两端的电压变化很小，这一特性便可用来稳压。

稳压管与其他二极管不同的是，其反向击穿是可逆的。

当反向电压去掉后，稳压管又恢复正常状态但是，如果反向电流超过允许值，稳压管的PN结也会因过热而损坏。

由于硅管的热稳定性比锗管好，因此一般都用硅管做稳压二极管，例如2CW系列和2DW系列都是硅稳压二极管[2]图1 硅稳压二极管伏安特性和符号1.2 稳压管的主要参数1.2.1 稳定电压U:稳压管反向击穿后稳定工作时的电压值称为稳定电压，如2CW13型为5V一6.5V，具有温度补偿作用的2DW7A型稳压管为5.8V一6.6V。

对于某只稳压管，其U Z是这个范围内的某一确定数值。

因此在使用时，具体数值需要实际测试。

1.2.2 稳定电流I Z稳压管反向击穿后稳定工作时的反向电流称为稳定电流。

稳压管允许通过的最大反向电流称为最大稳定电流I Zmax。

稳压二极管并联电容钽电容概述说明以及解释1. 引言1.1 概述本文将介绍稳压二极管并联电容和钽电容的概念、作用和应用。

稳压二极管并联电容是一种常见的电路设计技术，旨在提供稳定的电源输出并减少噪声干扰。

而钽电容作为一种优质的电容器件，具有高频响应和低ESR（等效串联电阻）等特点，在稳压二极管并联电路中发挥重要作用。

1.2 文章结构文章将分为五个部分进行论述：引言、稳压二极管并联电容、钽电容概述与说明、解释稳压二极管并联电容原理和机制以及结论。

每个部分都将深入探讨相关内容，并提供实际应用案例和解决方案。

1.3 目的本文旨在向读者介绍稳压二极管并联电容及其配合使用的钽电容的基本原理和优势。

通过对二者的详细分析，读者能够更好地理解它们在电路中的作用，并能正确选择和应用这些元件，从而改善系统的稳定性和性能。

以上是“1. 引言”部分内容的详细说明，后续部分将深入探讨稳压二极管并联电容和钽电容的特点、应用场景以及原理解释等内容。

2. 稳压二极管并联电容：2.1 稳压二极管的原理和作用：稳压二极管是一种特殊的二极管，其具有稳定电压的特性。

它通过将多余的电流绕过负载，使得负载电压保持在一个稳定的水平上。

稳压二极管采用反向击穿电压时，通过控制放大倍数，可以输出一个相对恒定的电压，从而实现对输入电流波动的抵消。

2.2 并联电容的作用和优势：并联电容在稳压二极管电路中起到滤波和去除高频噪声的作用。

一般来说，它可以提供较好的瞬态响应，并帮助减少杂散噪声以及抑制高频振荡。

并联电容还能够增加系统的可靠性和稳定性。

它可以提供额外的能量存储，并在需要时释放出来以保证系统正常运行。

此外，并联电容在处理瞬时功率需求方面具有较高的效能。

2.3 稳压二极管与并联电容的配合应用场景：稳压二极管与并联电容通常被广泛应用于各种需要稳定电压输出的电子设备中。

其中包括但不限于：电源供应器、通信系统、自动控制装置等。

通过将稳压二极管和并联电容组合起来，可以实现对输入电流和电压的稳定性控制，并能够有效地抑制系统中产生的杂散噪声和振荡。

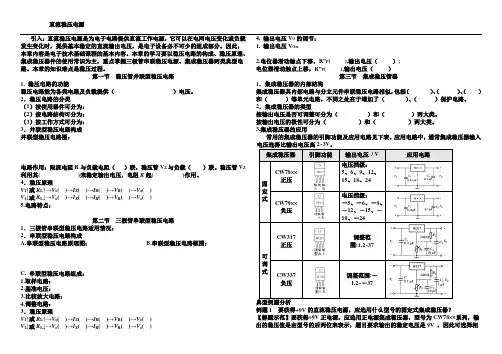

引入：直流稳压电源是为电子电路提供直流工作电源，它可以在电网电压变化或负载发生变化时，提供基本稳定的直流输出电压，是电子设备必不可少的组成部分。

因此，本章内容是电子技术基础课程的基本内容。

本章的学习要以稳压电路的构成、稳压原理、集成稳压器件的使用常识为主，重点掌握三极管串联稳压电源、集成稳压器两类典型电路。

本章的知识难点是稳压过程。

第一节稳压管并联型稳压电路1. 稳压电路的功能稳压电路能为各类电路及负载提供（）电压。

2．稳压电路的分类（1）按使用器件可分为：（2）按电路结构可分为：（3）按工作方式可分为：3．并联型稳压电路构成并联型稳压电路图：电路作用：限流电阻R与负载电阻（）联，稳压管V Z与负载（）联。

稳压管V Z 利用其( )来稳定输出电压，电阻R起( )作用。

4．稳压原理V I↑或R L↑→V o( )→I Z( )→I R( )→V R( )→V o( )V I↓或R L↓→V o( )→I Z( )→I R( )→V R( )→V o( )5.电路特点：第二节三极管串联型稳压电路1．三极管串联型稳压电路适用情况：2．串联型稳压电路构成A.串联型稳压电路原理图：B.串联型稳压电路框图：C. 串联型稳压电路组成：1.取样电路：2.基准电压：3.比较放大电路：4.调整电路：3．稳压原理V I↑或R L↑→V o( )→I Z( )→I R( )→V R( )→V o( ) V I↓或R L↓→V o( )→I Z( )→I R( )→V R( )→V o( )4. 输出电压V O的调节：1. 输出电压V O=2.电位器滑动触点下移，R”P( ),输出电压（）;电位器滑动触点上移，R”P( ),输出电压（）第三节集成稳压管器1．集成稳压器的内部结构集成稳压器其内部电路与分立元件串联稳压电路相似，包括（）、（）、（）和（）等单元电路，不同之处在于增加了（）、（）保护电路。

2．集成稳压器的类型按输出电压是否可调整可分为（）和（）两大类。

稳压二极管稳压电路1. 稳压二极管的原理1.1 二极管的基本原理二极管是一种最简单的半导体器件，由P型和N型半导体材料组成。

当P型和N型材料接触时，形成PN结，也被称为二极管的结。

在PN结中，P区域的载流子为正电荷，N区域的载流子为负电荷。

当正向电压施加在二极管上时，P区域的正电荷和N区域的负电荷会相互排斥，形成一个电势垒。

这时，二极管处于导通状态，电流可以流过。

而当反向电压施加在二极管上时，电势垒会增大，使得P区域的正电荷和N区域的负电荷更加远离，二极管处于截止状态，几乎没有电流流过。

1.2 稳压二极管的结构和特点稳压二极管是一种特殊类型的二极管，也被称为Zener二极管。

它在电路中通过控制电流大小来实现稳定电压输出。

稳压二极管的结构与普通二极管类似，但是在制造过程中掺入了掺杂浓度较高的杂质，使得其击穿电压较低，可以承受较高的反向电压。

稳压二极管的特点如下：1.反向电压稳定性高：稳压二极管在击穿电压之后，它的反向电压基本上保持不变。

这使得稳压二极管可以被用作稳压电路的关键元素。

2.反向击穿电压可调：稳压二极管可以通过掺杂不同浓度的杂质来调整其反向击穿电压，满足不同的电路需求。

3.工作范围宽：稳压二极管的工作范围通常为几伏到几百伏，可以适应不同的应用场景。

2. 稳压电路的基本原理2.1 线性稳压电路线性稳压电路是应用最广泛的稳压电路之一。

其基本原理是通过稳压二极管来稳定电路的输出电压。

线性稳压电路包括稳压二极管、输入电阻、输出电阻和滤波电容等组成。

当输入电压发生变化时，稳压二极管会自动调整电流来保持输出电压的稳定。

2.2 串联稳压电路串联稳压电路是一种常见的稳压电路拓扑结构。

在串联稳压电路中，稳压二极管位于负载和电源之间，通过控制二极管的反向电压来实现电路的稳定输出。

串联稳压电路具有简单易用、电路稳定性好等优点，被广泛应用于各种电子设备中。

2.3 并联稳压电路并联稳压电路也是常见的稳压电路拓扑结构之一。

稳压二极管电路中串联与并联的作用
稳压二极管是一种常用的稳压器件，它能够稳定输出电压，在各种电路中都得到广泛应用。

在稳压二极管电路中，串联和并联是常见的两种电路结构，它们的作用和特点各不相同。

1.串联结构
串联结构是指将稳压二极管串联在电路中，使电路通过稳压二极管，以稳压二极管的额定输出电压Vz作为电路的输出电压。

串联结构的主要作用是保证输出电压的稳定性和精度。

串联结构在电路中的原理是：当电路中负载变化时，稳压二极管会自动调整其工作状态，以保持输出电压不变。

当电路中负载电流较小时，稳压二极管会工作在截止状态，此时它的阻值很大，可以保证输出电压的稳定性。

当电路中负载电流增加时，稳压二极管会进入正常工作状态，此时它的阻值变小，可以保证输出电压不变。

串联结构的优点是：结构简单，可靠性高，输出电压稳定度和精度高。

但串联结构的缺点也是比较明显的，就是输出电流较小，仅适用于小功率负载。

并联结构在电路中的原理是：稳压二极管会将电路中的噪声和波动滤波掉，以保证电路的稳定性。

由于稳压二极管处于开路状态，因此输出电流的大小取决于电路中的负载和输入电压。

总体而言，串联结构和并联结构在稳压二极管电路中都有其独特的作用和优缺点。

在实际应用中，需要根据电路设计的要求和负载的特性来选择合适的电路结构。

稳压二极管串联稳压电路
【原创实用版】
目录
1.稳压二极管的作用和特点
2.稳压电路的种类
3.串联稳压电路的构成和原理
4.串联稳压电路的优缺点
5.稳压二极管在电子设备中的应用
正文
一、稳压二极管的作用和特点
稳压二极管，又称稳压管，是一种用于稳定电压的半导体器件。

其主要作用是在电路中提供一个稳定的电压参考，使得电路中的电压变化保持在一定范围内。

稳压二极管具有体积小、稳定性好、动态响应快等特点，因此在电子设备中得到广泛应用。

二、稳压电路的种类
稳压电路主要有两种：串联稳压电路和并联稳压电路。

串联稳压电路是指将稳压二极管与负载电阻串联，使得负载电阻上的电压稳定；并联稳压电路是指将稳压二极管与负载并联，通过调整并联电阻的分压作用来实现稳压。

三、串联稳压电路的构成和原理
串联稳压电路主要由稳压二极管、限流电阻和负载电阻组成。

其工作原理如下：
1.当输入电压变化时，稳压二极管的导通电流发生改变，从而使得负载电阻上的电压随之变化。

2.通过调整限流电阻的阻值，可以控制稳压二极管的导通电流，进而使负载电阻上的电压保持稳定。

四、串联稳压电路的优缺点
1.优点：结构简单，成本低，稳定性较好，适用于负载电流较小的场合。

2.缺点：输出电压调节范围有限，电流输出能力较低，不能满足大负载电流的需求。

五、稳压二极管在电子设备中的应用
稳压二极管广泛应用于各种电子设备中，如电源适配器、充电器、电视机、收音机等。

稳压管稳压电路图及工作原理当电网电压波动或负载RL变化时，自动调节使直流输出电压稳定。

主要器件：稳压二极管，限流电阻电路分析：本例电路是最简单的稳压管稳压电路，由限流电阻R1和稳压管D1组成。

Ui是输入电压；Uo是输出电压，即稳压管两端的电压Vz（电路是并联）。

本例电路既可以作为基准电压源，也可以单独作为输出电压固定、负载电流较小的稳压电路中使用，实用性较强。

其稳压原理如下：当负载电阻不变，输入电压Ui增大（或者输入电压不变，负载电阻RL增加）时，输出电压Uo将上升，使稳压管D1的反向电压会略有增加，随之流过稳压管D1的电流增加，于是流过电阻R1的电流将增加，限流电阻R1上的压降将变大，使得Ui增量的大部分压降在R1上被消耗，从而使输出电压Uo基本维持不变。

反之，当负载电阻不变，输入电压Ui下降（或者输入电压不变，负载电阻RL减小）时，输出电压Uo将下降，使稳压管D1的反向电压也随之下降，流过稳压管D1的反向电流也略微下降，于是，流过电阻R1的电流将减少，限流电阻R1上的压降将变小，这样Uo的电压又会上升，这样稳定后，电压Uo还是基本维持不变。

总结：不管是变化量增加还是减少。

都会造成限流电阻R压降的变化，从而维持输出的稳定。

可见，除稳压管外，限流电阻R的选取也是这个电路的关键点。

下面是限流电阻R的选取计算方法：稳压管的选取原则：1、稳压管能够稳压的最大电流Izmax应大于负载电流最大值ILmax的1.5到3倍。

2、稳压电路的输入电压Ui》Uo，一般选取2到3倍的Uo。

输入电压不能太大，否则容易烧掉限流电阻和稳压管。

注意：本例电路虽然简单实用，但是也有它的缺点：输出电压Uo不可调；稳压管的Iz电流动态范围很小，限制了它的使用范围。

常在一些数字电路中，用做基准电压源。

稳压二极管(又叫齐纳二极管)它的电路符号是:此二极管是一种直到临界反向击穿电压前都具有很高电阻的半导体器件.在这临界击穿点上,反向电阻降低到一个很少的数值,在这个低阻区中电流增加而电压则保持恒定,稳压二极管是根据击穿电压来分档的,因为这种特性,稳压管主要被作为稳压器或电压基准元件使用.其伏安特性见图1,稳压二极管可以串联起来以便在较高的电压上使用,通过串联就可获得更多的稳定电压.稳压管的应用:值D就导通,使继电器J吸合负载R L就与电源分开.2、电视机里的过压保护电路(如图3):EC是电视机主供电压,当EC电压过高时,D导通,三极管BG 导通,其集电极电位将由原来的高电平(5V)变为低电平,通过待机控制线的控制使电视机进入待机保护状态.3、电弧抑制电路如图4:在电感线圈上并联接入一只合适的稳压二极管(也可接入一只普通二极管原理一样)的话,当线圈在导通状态切断时,由于其电磁能释放所产生的高压就被二极管所吸收,所以当开关断开时,开关的电弧也就被消除了.这个应用电路在工业上用得比较多,如一些较大功率的电磁吸控制电路就用到它.4、串联型稳压电路(如图5):在此电路中,串联稳压管BG的基极被稳压二极管D钳定在13V, 那么其发射极就输出定的12V电压了.这个电路在很多场合下都有应用由于三极管的发射结与集电结的结构上的差别，当把集电极当发射极使用时，其电流放大系数β较小，反之β值较大。

在确定基极后，比较三极管的β值大小，可以确定集电极和发射极。

使三极管基极开路，在发射极和集电极之间加一小电压，使发射结承受正向电压，集电结承受反向电压，这时集电极之间加一偏流电流（如用欧姆表，反映出来是电阻很大）。

在基极和集电极之间加一偏流电阻，集电极电流显著增大（因有了一定的基极电流），这时集电极和发射极之间电阻仅为偏流电阻的十几分之一。

从集电极电流墙的幅度可判断β值的大小（用欧姆表时，如果表针偏角较基极开路时增加的幅度大，则β值就大）。
